实验三气液两相流实验气液两相流是近几十年发展起来的一门新学科，在热能、动力、化工、核能、制冷、石油、冶金、航空航天、气力输送、液力输送、叶轮机械、生物技术、电子设备冷却等领域均有重要应用，已经成为研制、设计和运转这些重要工业关键设备的必备理论知识。
通过气液两相流的实验研究，是掌握气液两相流规律的基本方法。
本实验指导书根据目前已有的科研成果和国内外有关的成就，结合热能工程专业特点，针对大型电站锅炉中的水动力问题，制定如下实验内容：①垂直上升管中气液两相流的流型和管内气液两相流的压力降；②倾斜管中气液两相流的流型和管内气液两相流的压力降；③气液两相流流经孔板的流型；④气液两相流流经文丘里管的流型；⑤水平集箱和垂直并联管的管道系统通过以上实验内容，希望能达到下列目的：①了解大型电站锅炉中的水动力特性和两相流基本现象；②能够从基本原理与动手实践的角度切实训练学生进行实验的基本能力，使学生知其然、也知其所以然；③使学生从实验设计、仪器选型、实验操作、数据提取与分析处理等各个环节能够训练出真正的实验技能，能够完成合格的实验报告。
实验1 垂直上升管中气液两相流特性实验一、实验目的：1. 在大型电站锅炉中垂直布置的锅炉水冷壁管被广泛应用，本实验将模拟其两相流现象和水动力特性；2. 通过观察垂直上升管中气液两相流的流型,进一步加深了解垂直上升管中气液两相流型的特点；3. 对垂直上升管中气液两相流的压力降有比较直观的认识，并掌握垂直上升管中气液两相流的压力降的计算方法；二、实验仪器：仪器名称型号参数范围磁力泵50CQ-50 130L/min空气压缩机V-1.2/10 1.2m3/min电磁流量计MF/E2004011100EH11 282.6 L/min涡轮气体流量计CP 32700-10 1-5L/min涡轮气体流量计CP 32700-16 5-50 L/min涡轮气体流量计CP 32700-22 50-500 L/min差压变送器1151DP4E22B3 10KPa差压变送器1151DP5E22B3 100KPa压力变送器1151GP6E22B3 300KPa三、实验原理图：11164445231298101371381 水箱2 空气压缩机3 磁力泵4 涡轮流量计 5电磁流量计 6 气液混合器7 减压阀 8 调节阀 9截止阀 10球阀 11 水集箱 12 针阀 13 过滤器四、实验任务：1.观察垂直上升管中气液两相流的流型：(1)打开系统电源，使气体、液体流量计预热2分钟；然后打开采集程序，记下采集程序上显示的气路和水路温度（根据此温度查出水和空气的密度）；(2)打开磁力泵，将主路的调节阀开度调小和旁路的调节阀开度调大,同时将垂直上升管实验段水路的球阀开启，使水缓慢地流过实验段，直到取压管内大体上充满水为止；(3)关闭磁力泵和水路的球阀,打开空气压缩机和气路的球阀,将50-500L/min涡轮流量计一路的针阀开启，调节针阀开度,使涡轮气体流量计所测得的体积流量保持在300L/min；打开磁力泵，调节主路和旁路的调节阀开度,将主路阀门开度达到最小，旁路阀门开度达到最大。
水平管气液两相流实验指导-实验报告-上传
水平管气液两相流实验实验人 XXX 合作者 XXX XXX 年XX 月XX 日一、 实验目的：1. 通过观察水平管气液两相流的流型，进一步加深了解气液两相流流型的特点；2. 对流量分配对流型的影响有比较直观的认识；3. 从实验设计、仪器选型、实验操作、数据提取与分析处理等各个环节能够训练出真正的实验技能，能够完成合格的实验报告；二、 主要实验仪器气泵、水泵、玻璃转子流量计、U 型压差计。
三、 实验操作1. 打开系统电源，使气体、液体流量计预热2分钟；2. 然后打开采集程序，记下采集程序上显示的气路和水路温度（根据此温度查出水和空气的密度）；3. 改变气流量和液体流量，观察记录两相流的流型变化和U 型压差计的压差；4. 测量好所有数据后，先关闭液阀，关闭水泵电源，再关闭气泵。
四、 实验数据与分析1. 流型分析对应实验中的空气流量和水流量，根据以下公式计算出气相折算速度和液相折算速度 ：GG Q J A=LLQ J A=式中 G J ——气相折算速度，m/s ；L J ——液相折算速度，m/s ；G Q ——气相体积流量，m 3/s ；L Q ——液相体积流量，m 3/s ；A——管道横截面积，m2; （本实验管子内径为20mm，-42=3.14210mA⨯）查找相关资料，可知水平管两相流基本流型如下图所示图- 1 水平管两相流流型图实验中得到的数据及流型情况如下表：表- 1 各流量下的观测流型次数GQ(m3/h)LQ(L/h)GJ(m/s)LJ(m/s)2GJρ(Pa)2LJρ(Pa)流型1 3.0 935 2.7 0.8266 7.9348 680.080 冲击2 3.0 710 2.7 0.6277 7.9348 392.151 冲击3 2.8 510 2.5 0.4509 6.9121 202.338 冲击4 2.7 310 2.4 0.2741 6.4272 74.758 冲击5 2.7 130 2.4 0.1149 6.4272 13.147 波状6 1.8 130 1.6 0.1149 2.8565 13.147 波状7 2.0 310 1.8 0.2741 3.5266 74.758 冲击8 2.0 515 1.8 0.4553 3.5266 206.325 冲击9 2.0 715 1.8 0.6321 3.5266 397.694 冲击10 1.9 930 1.7 0.8222 3.1827 672.826 冲击11 4.4 930 3.9 0.8222 17.0686 672.826 冲击12 4.5 710 4.0 0.6277 17.8532 392.151 冲击13 4.6 495 4.1 0.4376 18.6555 190.611 冲击14 4.6 310 4.1 0.2741 18.6555 74.758 冲击15 4.5 120 4.0 0.1061 17.8532 11.202 冲击16 0.0 120 0.0 0.1061 0.0000 11.202 塞状17 0.0 320 0.0 0.2829 0.0000 79.659 小塞状18 0.0 515 0.0 0.4553 0.0000 206.325 气泡19 0.0 720 0.0 0.6365 0.0000 403.275 小气泡20 0.0 930 0.0 0.8222 0.0000 672.826 雾状注意：由于流体流动时，流量值是波动的，实验记录的是估计的平均流量；第16-20组数据，因为气流量很小，读不出具体值，我们记为0，实际不为0.查找资料得到的和实验中观察到的两相流流型图分别如图-2与图-3所示：图- 2 资料中的水平管两相流流型分布图- 3 实验中水平管两相流流型分布实验中，我们观察到了5种流型，通过观察对比图-2与图-3，我们可以发现实验中的流型分布与资料中的流型分布大致是相似的。
冶金过程中的气液两相流模拟

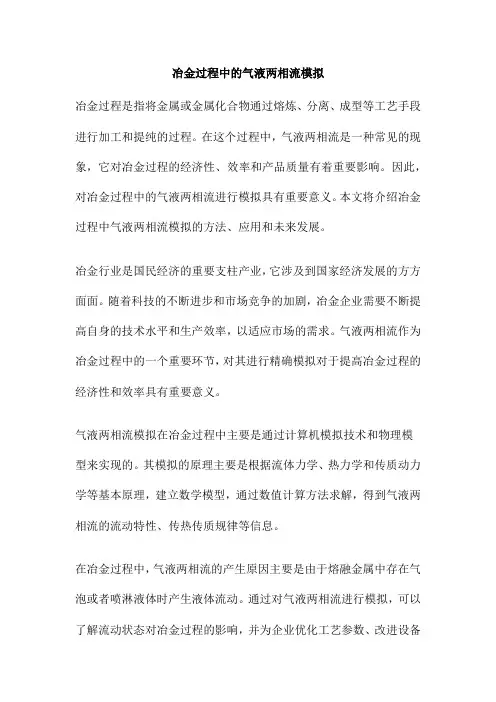

冶金过程中的气液两相流模拟冶金过程是指将金属或金属化合物通过熔炼、分离、成型等工艺手段进行加工和提纯的过程。
在这个过程中，气液两相流是一种常见的现象，它对冶金过程的经济性、效率和产品质量有着重要影响。
因此，对冶金过程中的气液两相流进行模拟具有重要意义。
本文将介绍冶金过程中气液两相流模拟的方法、应用和未来发展。
冶金行业是国民经济的重要支柱产业，它涉及到国家经济发展的方方面面。
随着科技的不断进步和市场竞争的加剧，冶金企业需要不断提高自身的技术水平和生产效率，以适应市场的需求。
气液两相流作为冶金过程中的一个重要环节，对其进行精确模拟对于提高冶金过程的经济性和效率具有重要意义。
气液两相流模拟在冶金过程中主要是通过计算机模拟技术和物理模型来实现的。
其模拟的原理主要是根据流体力学、热力学和传质动力学等基本原理，建立数学模型，通过数值计算方法求解，得到气液两相流的流动特性、传热传质规律等信息。
在冶金过程中，气液两相流的产生原因主要是由于熔融金属中存在气泡或者喷淋液体时产生液体流动。
通过对气液两相流进行模拟，可以了解流动状态对冶金过程的影响，并为企业优化工艺参数、改进设备提供理论依据。
气液两相流模拟在冶金过程中的应用主要涉及以下几个方面：优化工艺参数：通过模拟气液两相流的流动状态，可以优化冶金过程的工艺参数，例如气泡大小、液体流量等，以提高冶金效率和经济性。
设备和管道设计：通过对气液两相流模拟，可以优化设备和管道的设计，减少流动阻力、提高传热效率，从而降低能耗和生产成本。
产品质量预测：通过模拟气液两相流的传质过程，可以预测产品的质量，为企业进行生产控制和产品质量检测提供依据。
在实验方面，气液两相流模拟的实验流程主要包括以下几个步骤：实验准备：选择合适的实验材料和设备，设计实验方案和操作流程。
数据采集：通过测量仪器和设备采集气液两相流的流动特性、传热传质规律等数据。
数据分析：对采集到的数据进行整理、分析和处理，得到气液两相流的流动特性和冶金过程的优化方案。
