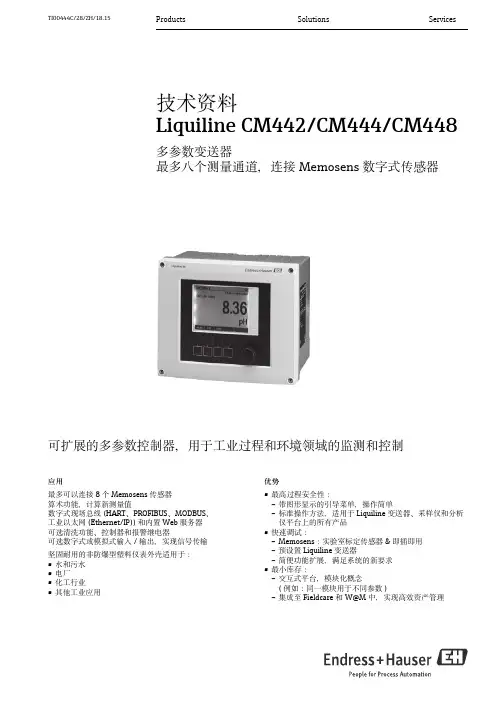

多参数变送器Liquiline CM442 CM444 CM448技术资料说明书
Products Solutions Services TI00444C/28/ZH/18.15技术资料Liquiline CM442/CM444/CM448多参数变送器最多八个测量通道，连接Memosens数字式传感器可扩展的多参数控制器，用于工业过程和环境领域的监测和控制应用最多可以连接8个Memosens传感器算术功能，计算新测量值数字式现场总线(HART、PROFIBUS、MODBUS、工业以太网(Ethernet/IP))和内置Web服务器可选清洗功能、控制器和报警继电器可选数字式或模拟式输入/输出，实现信号传输坚固耐用的非防爆型塑料仪表外壳适用于：•水和污水•电厂•化工行业•其他工业应用优势•最高过程安全性：–带图形显示的引导菜单，操作简单–标准操作方法，适用于Liquiline变送器、采样仪和分析仪平台上的所有产品•快速调试：–Memosens：实验室标定传感器&即插即用–预设置Liquiline变送器–简便功能扩展，满足系统的新要求•最小库存：–交互式平台，模块化概念(例如：同一模块用于不同参数)–集成至Fieldcare和W@M中，实现高效资产管理Liquiline CM442/CM444/CM4482Endress+Hauser目录功能与系统设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4测量系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4应用实例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5设备结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6插槽和端口分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6订购模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6硬件升级的基本原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6确定硬件发货状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7设备设置实例(CM442-**M1A1F0*) . . . . . . . . . . . . . . . . . . . 8CM442的功能图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9设备设置实例(CM444-**M42A1FA*) . . . . . . . . . . . . . . . . . 10CM444的功能图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11设备设置实例(CM448-**26A1*) . . . . . . . . . . . . . . . . . . . . . 12CM448的功能图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13通信和数据处理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14可靠性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14可靠性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14维护性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15安全性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19测量变量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19输入类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19输入信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19无源数字量输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19电气参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19量程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19标称输入电流 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19PFM 功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19测试电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19无源电流输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19量程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19信号特征 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19内阻抗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19测试电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20输出信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20报警信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21负载 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21线性化/传输特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21无源数字量输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21电气参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21PFM 功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21辅助电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21测试电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21有源电流输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21量程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21信号特征 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21电气参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21继电器输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22电气参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22通信规范参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23HART . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23PROFIBUS DP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23Modbus RS485 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23Modbus TCP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23工业以太网(EtherNet/IP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24Web 服务器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24现场总线连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24功率消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25保险丝 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25过电压保护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25电缆入口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26其他模块的连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28保护性接地连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29传感器连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30性能参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32响应时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32参考温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32传感器输入的最大测量误差 . . . . . . . . . . . . . . . . . . . . . . . . . . 32电流输入和输出的测量误差 . . . . . . . . . . . . . . . . . . . . . . . . . . 32数字量输入和输出的测量误差 . . . . . . . . . . . . . . . . . . . . . . . . 32电流输入和电流输出的分辨率 . . . . . . . . . . . . . . . . . . . . . . . . 32重复性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35环境温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35储存温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36湿度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36抗振性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36电磁兼容性(EMC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36电气安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36污染等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37环境压力补偿 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37Liquiline CM442/CM444/CM448机械结构. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37可操作性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38显示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38操作方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38现场操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38远程操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39显示语言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41证书和认证. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41CE认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41cCSAus认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41FM/CSA认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41MCERTS认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41订购信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42产品选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42供货清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43防护罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43柱式安装套件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43测量电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43附加功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47软件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49其他附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 493Endress+HauserLiquiline CM442/CM444/CM4484Endress+Hauser功能与系统设计测量系统以下为测量系统的设计选型和安装示例。
GD3型插入式矿用瓦斯抽放多参数传感器使用说明书20120901
ISO9001:2008认证企业中煤科工集团重庆研究院产品使用说明书GD3型插入式矿用瓦斯抽放多参数传感器感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
仪器制造厂家对本说明书相关内容作出改动时，保留不另行通知的权力。
仪器制造厂家对本说明书的各条款内容保留最终解释权。
执行标准：GB 3836-2010Q/MKC 776-2011 版 本 号：VER1.0出版日期：2012.09.01前 言本说明书详细地介绍了GD3型插入式矿用瓦斯抽放多参数传感器的使用方法及使用注意事项，使用者在使用前请务必仔细阅读。
GD3型矿用插入式瓦斯抽放多参数传感器在生产过程中执行的是中煤科工集团重庆研究院发布的企业标准Q/MKC 776-2011 。
目 次前 言 (I)1 概述 (1)2 结构特征与工作原理 (2)3 技术特性 (3)4 尺寸、重量及材质 (4)5 安装、使用操作 (4)6 使用注意事项 (13)7 常见故障分析与排除 (13)8保养、维修 (14)9 运输、贮存 (15)10 开箱及检查 (15)11资质编号 (15)12 传感器关联、配接设备表 (15)13 订货须知 (16)警示语：1、本安关联设备未经联检不得与传感器连接！2、严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！3、传感器长时间过载运行可能会导致永久性损坏！GD3型插入式矿用瓦斯抽放多参数传感器1 概述1.1 产品特点GD3型插入式矿用瓦斯抽放多参数传感器（以下简称传感器），为矿用本质安全型设备，适用于煤矿有瓦斯及煤尘爆炸危险的场所，实现管道参数监测（包括流量、压力、温度等），如与KJ30型瓦斯抽放监控系统配套使用，能增强管道监测能力。
1.2 品种、规格a) 品种：矿用瓦斯抽放多参数传感器；b) 规格：GD3型。
1.3 型号的组成及其代表意义1.4 环境条件1.4.1工作条件a) 工作温度：0 ℃ ～ 40 ℃ ；b) 湿度：≤ 98 % ；c) 大气压力：80 kPa ～ 110 kPa ；d) 机械环境：无显著振动和冲击的场合；e) 有煤尘和瓦斯存在的场所。
SV系列传感器显示表说明书
SV系列传感器显示表说明书特点⊙热电偶/热电阻/模拟信号通用输入⊙多种显示单位选择⊙具有显示、报警、电流变送功能⊙带485通讯功能⊙开关电源100-240V AC/DC注意安全1.在以下情况下使用这个设备，如(核能控制、医疗设备、汽车、火车、飞机、航空、娱乐或安全装置等)， 需要安装安全保护装置，或联系我们索取这方面的资料，否则会引起严重的损失，火灾或人身伤害。
2.必须要安装面板，否则可能会发生触电。
3.在供电状态中不要接触接线端子，否则可能会发生触电。
4.不要随意拆卸和改动这个产品，如确实需要请联系我们，否则会引起触电和火灾。
5.请在连接电源线或信号输入时检查端子，否则会引起火灾。
为了您的安全,在使用前请仔细阅读以下内容!1.这个装置不能使用在户外。
否则会缩短此产品的使用寿命或发生触电事故。
2.当电源输入端或信号输入端接线时，No.20AWG（0.50mm ） 螺丝拧到端子上的力矩为0.74n·m - 0.9n·m。
否则可能会发生损坏或连接端子起火。
3.请遵守额定的规格。
否则会缩短这个产品的寿命或发生火灾。
4.清洁这个产品时，不要使用水或油性清洁剂。
否则会发生触电或火灾，也将损坏本产品。
5.在易燃易爆、潮湿、太阳光直射、热辐射、振动等场所应避免使用这个单元。
否则可能会引起爆炸。
6.在这个单元中不能有流尘或沉淀物。
否则可能会引起火灾或机械故障。
7.不要用汽油，化学溶剂清洁仪表外壳。
使用这些溶剂会损害仪表外壳。
请用柔软的湿布（水或酒精）清洁塑料外壳。
2SV□-RC10W SV□-DC10W SV□-RC18W SV□-DC18W一、仪表型号2222型 号报警点数四、面板名称二、型号说明无有无有4～20mA变送电流RS485通讯无无有有报警功能：C:表示两路报警输出外形尺寸（mm)：4:48W×48H 6:48W×96H 7:72W×72H 8:96W×48H 9:96W×96H SV系列传感器显示表□□SV □输出功能：R:无电流输出 D: DC 4～20mA电流输出□ W输入及通讯：10:表示一路输入无通讯功能 18:表示一路输入带RS485通讯（需订货时注明）W：设计序号整机电流 ＜30mA（220VAC/50Hz）工作电压 100～240V AC/DC 1.整机参数三、主要技术参数变送输出 4～20mA变送电流,负载电阻600Ωmax 工作环境 0～50℃ 45～80RH%存贮环境 -10～60℃ 25～85RH%耐压强度 电源端、继电器触点、信号输入端 相互之间耐压大于2000VAC 50Hz 1分钟面板防护等级 IP65报警输出 继电器输出负载能力：1A/230VAC 辅助电压输出 DC 24V/30mA通讯功能 RS485通讯接口，MODBUSRTU协议3.单位符号对照表PV显示窗AL1报警指示灯AL2报警指示灯减少键增加键SET功能键五、面板按键操作七、仪表初级设置菜单八、仪表高级设置菜单单位设定（1）、SET键：在测量状态下,短按SET键可进入初级设置菜单,长按SET键可以进入高级设置菜单(再次长按SET键可返回测量状态)，每个参数 修改完成后要按SET键确认。

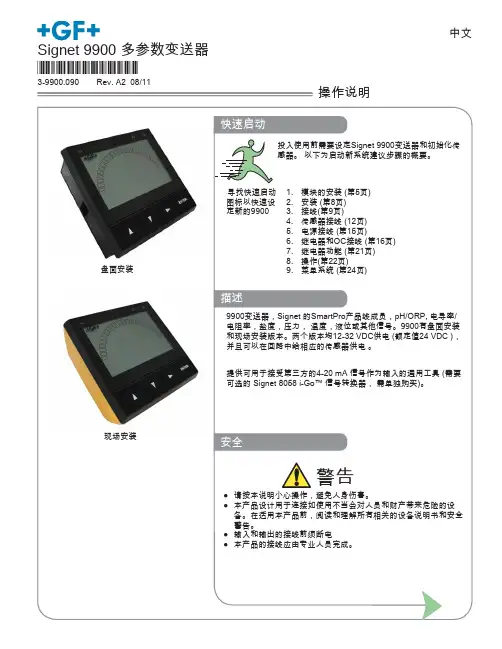

GF9900,多参数变送器操作说明
2
9900 变送器
目录
新特点 .............................................................................................3 兼容性 .............................................................................................3 尺寸 ................................................................................................4 模块安装 .........................................................................................5
现场安装
安全
警告
● 请按本说明小心操作，避免人身伤害。 ● 本产品设计用于连接如使用不当会对人员和财产带来危险的设
备。在适用本产品前，阅读和理解所有相关的设备说明书和安全 警告。 ● 输入和输出的接线前须断电 ● 本产品的接线应由专业人员完成。
目录
Georg Fischer Signet 专业流体测量
可插拔模块 ................................................................................6 继电器模块 ................................................................................6 电导/电阻率模块 .................
FT742 (4-20mA)风传感器用户手册说明书
FT TECHNOLOGIES LTD 18 CHURCH ROAD TEDDINGTONMIDDLESEX, TW11 8PD电话： +44 (0)20 8943 0801 传真： +44 (0)20 8943 3283 网址： E-MAIL: ***************.ukA4277-1-CN2017年1月. FT 和 Acu-Res (声共振)标识为FT Technologies 公司注册商标 The FT and Acu-Res logos are registered trademarks of FT Technologies Ltd. Copyright © 2017 FT Technologies Ltd. All rights reserved.FT742 - 模拟型 (4-20mA)风传感器手册管状直接安装方式目录产品标识 (3)Safety Instructions (4)安全须知 (5)1简介 (6)1.1产品概述 (6)1.2产品版本型号与标识 (6)1.3使用范围 (6)1.4声明 (7)2功能描述 (8)2.1技术性能 (8)2.2电流回路 (9)2.2.1电流回路特征 (9)2.2.2均值滤波器特征 (9)2.2.3风速回路 (9)2.2.4风向回路 (10)2.2.5调整风向基准 (11)2.2.6错误检测 (12)2.3加热器设置 (13)2.4低能耗运行 (13)3机械和电气安装 (14)3.1连接器细节 (21)3.2电缆细节 (21)3.3雷击、浪涌与电磁干扰（EMI）防护 (21)4服务、设置与测试 (23)4.1检测 (23)4.2故障查找与故障排除 (24)4.3退货条款 (25)4.4Acu Test 测评套装 (26)4.4.1Acu Test电脑测试评估软件 (26)4.4.2FT055 测试电缆 (27)产品标识本使用手册及相关设备将使用以下标识。
Infiniti系列多参数生物反馈仪使用说明书
Infiniti系列多参数生物反馈仪使用说明书南京伟思医疗科技有限责任公司前言感谢您购买南京伟思医疗科技有限公司生产的生物反馈产品如果您是首次使用本设备，请您仔细阅读本手册，以便您更好的操作、使用本设备南京伟思医疗科技有限公司是国内知名的神经电生理检测设备的生产企业，公司生产的产品涵盖了临床电生理检测产品的所有领域，目前在国内三级甲等医院有大量的设备投入使用，本着更好的服务于客户的公司理念，为了帮助客户更好的使用本公司产品，更好的实现产品的功能，特制定本使用手册南京伟思医疗科技有限公司版权所有，任何组织、个人非经本公司授权不得传播、复制本技术手册，本手册解释权归南京伟思医疗科技有限公司。
本手册共分叁大部分注册产品标准 YZB/苏 0244——2008产品注册号苏食药监械（准）字 2008第2210236 号生产企业南京伟思医疗科技有限公司生产许可证苏食药监械生产许2003-0029号服务热线 025- 52442240 52442250 52442260 52442270 传真：025—2442230生产地址南京市江东中路303号奥体名座大厦E座11楼1104－1107室、F座11楼1105室注册地址南京市江东中路303号奥体名座大厦E座11楼1104－1107室邮编：210036目录第一篇Infiniti系列多参数生物反馈仪概述第一章系统使用简介 --------------------------------------------------------6第二章结构与技术特征 ---------------------------------------------------------7第三章设备的安装及调试 --------------------------------------------------------10第四章设备的维修与保养 --------------------------------------------------------12第五章传感器的放置 --------------------------------------------------------13第二篇 BioGraph Infiniti软件系统第一章启动程序---------------------------------------------151.1 生物反馈介绍 --------------------------------------------------------151.2 BioGraph Infiniti 软件 ------------------------------------------------------151.2.1 安装BioGraph Infiniti -------------------------------------------------------151.2.2 反馈程序快速启动 ------------------------------------------------------181.3 主菜单 ------------------------------------------------------------211.3.1 菜单操作-Menu Options ------------------------------------------------------211.3.2 退出程序 ------------------------------------------------------211.3.3 数据库备份 --------------------------------------------------------23第二章数据采集---------------------------------------------------232.1 说明 ---------------------------------------------------232.2 Script 训练 ---------------------------------------------------232.3 Open Display训练 ---------------------------------------------------232.4 界面选择 ---------------------------------------------------242.4.1设置界面的顺序 ---------------------------------------------------242.5 Script 训练方案 --------------------------------------------------24 2.5.1 Script 数据库 --------------------------------------------------25 2.5.2 Script编辑 --------------------------------------------------25 2.6 物理通道设置 --------------------------------------------------25 2.7 放大器检测错误 ---------------------------------------------------25 2.7.1 Infiniti 放大器DIP 开关 ---------------------------------------------------25 2.7.2 DIP开关设置 ---------------------------------------------------27 2.7.3 放大器生产序列号 ---------------------------------------------------27 2.7.4 编码器密码 ---------------------------------------------------28 2.7.5 应用程序密码 --------------------------------------------------28 2.8 电量状态 --------------------------------------------------28 2.9 传感器的连接 ---------------------------------------------------29 2.10 通道设置操作Channel Set -------------------------------------------------30 2.10.1 关于通道设置 ---------------------------------------------------30 2.10.2 通道设置操作 ---------------------------------------------------31 2.11 阻抗测试Impedance check ---------------------------------------------------322.12 基线调零Zeroing ---------------------------------------------------322.13编辑通道设置Edit Channel Set Settings---------------------------------------332.14 设置显示统计表Set Open Display Statistics -------------------------------------332.15主训练界面Main Frame Screen--------------------------------------342.16开始功能Open Display--------------------------------------372.17标准化训练方案Script Session Functions-------------------------------------372.18 当前动画列表Current Screen Instrument List- -------------------------------------402.19 开放式训练部分Open Display Session -------------------------------------412.20 域值About Thresholds-------------------------------------422.21 事件标志Event Markers --------------------------------------442.22视频工具Video Instruments -------------------------------------44第三章数据库Database-------------------------------------453.1 关于病人数据库About the Client Database -----------------------------453.2 主数据库Main Database -------------------------------------45 3.3 数据列表Database tables -------------------------------------45 3.4 训练部分Session Options -------------------------------------49第四章数据回放功能Review--------------------------------------524．1 关于回放功能About Reviewing Sessions -------------------------------------52 4．2 回放部分确认Review Session Confirmation -------------------------------------52 4．3 选择通道设置Select Channel Se -------------------------------------53 4．4 选择回放界面Select Review Screens -------------------------------------53 4．5 训练回放功能Session Review Functions ------------------------------------53 4．6 关于数据分析人工拒绝About Artifact Rejection--------------------------------------53 4．7 标志数据Artifacting data: --------------------------------------57 4．8 自动和手动筛选的说明 ------------------------------------58 4．9 浏览统计表Viewing Statistics ------------------------------------584.10 Script记录部分Recording a session ------------------------------------584.11 打印报告------------------------------------584．12 片段统计报告Segment Statistics Report -------------------------------------614．13关于趋势图报告About Trend Reports ------------------------------------614．14选择功能Select Sessions ------------------------------------614．15选择趋势报告Select Trend Report -----------------------------------624．16打印趋势图报告Printing a Trend Report ------------------------------------634．17使用训练趋势报告编辑器------------------------------------634．18趋势图报告编辑器------------------------------------64第五章闪存卡操作-----------------------------------655.1 关于闪卡操作-----------------------------------655.2 闪卡操作 Compact Flash Options ------------------------------------655.2.1 下载功能Download Session ------------------------------------655.2.2 选择通道设置Select Channel Set ------------------------------------665.2.3重建CF卡Rebuild Compact Flash ------------------------------------665.2.4创建Create ------------------------------------675.2.5. 更新Update ---------------------------------------------------675.2.6设置闪卡的时间Set Compact Flash Date/Time ----－---------------------------67第三篇 GSR2编码器的使用一、G SR 2如何工作――――――――――――――――――――――――――――69二、三种简单的放松训练―――――――――――――――――――――――――――69三、两种先进的想像训练―――――――――――――――――――――――――――70四、G SR 2对日常生活的益处――――――――――――――――――――――――――70五、G SR 2的维护―――――――――――――――――――――――――――――――71六、电池――――――――――――――――――――――――――――――――――71七、可选设备――――――――――――――――――――――――――――――――71第一篇 Infiniti系列多参数生物反馈仪概述第一章系统使用简介1.1 产品适用范围及注意事项1.1.1 产品适范围：焦虑症、儿童多动症等神经精神疾病的生物反馈治疗.1.1.2 不能检测心脏的纤颤。
温湿度传感器产品说明书 ZZ-THS-ST
温湿度传感器产品说明书ZZ-THS-ST目录温湿度传感器产品说明书 (1)ZZ-THS-ST (1)1.产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)2.参数详情 (4)2.1外形尺寸图 (4)2.2基本参数 (4)2.3模拟量参数含义 (5)2.3.1模拟量4-20mA电流输出 (5)2.3.2模拟量0-10V电压输出 (5)2.3.3模拟量0-5V电压输出 (6)2.4通讯协议 (6)2.4.1通讯基本参数 (6)2.4.2数据帧格式定义 (7)2.4.3寄存器地址 (9)2.4.4通讯协议示例以及解释 (9)3.安装使用 (11)3.1系统架构图 (12)3.1.1直接接电脑或者PLC (12)3.1.2网络传输使用 (13)3.2接口说明 (13)3.3接线说明 (14)3.3.1典型四线制接线方式 (14)3.3.2典型三线制接线方式 (16)3.4协议调试（只适用于485输出型） (17)4.包装售后 (21)4.1产品包装清单 (21)4.2联系方式 (21)4.3质保与售后 (21)4.4免责声明 (22)1.产品简介1.1产品概述该变送器广泛适用于农业大棚/花卉培养等需要温湿度监测的场合。
传感器内输入电源，感应探头，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2功能特点●探头灵敏度高●信号稳定，精度高●测量范围宽、线形度好●防水性能好、使用方便●便于安装、传输距离远等2.参数详情2.1外形尺寸图2.2基本参数参数技术指标温度测量范围-40℃-80℃(可定制)湿度测量范围0-100%RH温度测量精度±0.5℃(25℃典型值)湿度测量精度±3%RH(5%RH-95%RH,25℃典型值)(1)温度长期稳定性≤0.1℃/y温度长期稳定性≤1%/y通讯端口RS485Modbus协议/模拟量接口(电压型或者电流型)供电电源12V-24V DC最大功耗≤0.3W（@12V DC,25℃）外形尺寸110×85×44mm3电流输出类型4-20mA电流输出负载≤600欧姆电压输出类型0-5V/0-10V电压输出负载≤250欧姆工作压力范围0.9-1.1atm2.3模拟量参数含义2.3.1模拟量4-20mA电流输出电流值温度湿度4mA-45℃0%20mA115℃100%计算公式为P=（I-4mA）*6.25%其中I的单位为mA。
激光测距传感器L2 L2s说明书
L2/L2s 激光测距传感器说明书Version 1.2.2修订记录日期版本号责任人修订内容2017/06/01 1.0许工初稿2019/11/06 1.1韩工新增<快速入门>章节2021/08/081.2韩工新增<上电是否打开激光>功能，新增<上电是否打印版本信息>功能，订正错误传感器型号1、电路模块的型号：L22、带防水外壳的型号：L2s产品特点∙高精度，±（1.5mm+D*5‱），D为实测距离值∙长距离，最远80m（与反光膜配合）∙快速率，最高20Hz∙重复精度高，±1mm∙低功耗，小于0.6W∙可用于室外，不使用反光膜15m，使用反光膜80m∙宽电压输入，DC9-36V∙小体积，76x60x21mm（L2s）∙防水外壳，IP55等级，可安装在室外∙温漂小，信噪比高，受温度、表面颜色和粗糙度影响较小∙易操控，标准Modbus RTU协议重要事项∙由于L2的元器件外露，请规范操作，防止静电/瞬态电压电流/电源短路/挤压或撞击损坏器件。
a)避免裸手接触电路板，特别是光器件属于敏感器件，请务必佩戴防静电手套或手环；b)确保接线牢固，最好焊接线缆，不使用插针，避免接触不稳导致频繁上下电，瞬间的断电又上电，会冲击控制芯片和光器件损坏；∙透明液体和油，需要在液面增加反射浮标才能测量。
∙黑色物质，如原油、煤炭等黑色凝脂、固体物料，需要激光垂直正射平滑的表面，室内环境可以稳定测量12米。
∙强反射面，如镜面油漆面、不锈钢、铝板的光滑表面等，需加装漫反射的辅助材料。
近距离用白纸，远距离加3M的漫反射材料。
先在连接电脑看回光量，60#-3000#之间可以正常测距，小于60#，调整反射角度（垂直的时候最强）或者粘贴白纸等增强反射信号，大于3000#，调整反射角度（斜一定角度）或者改成磨砂面减弱信号强度。
∙避免L2的激光源和透镜喷涂绝缘漆或其它化学物品，否则激光源或透镜上的镀膜被化学物质损坏，无法发射或接收激光。
传感器使用说明书
SK-8Y24A40Mpa
SK-8Y25A1.6MPa
SK-8Y3X A系列无腔压力传感器
无腔压力传感器可以用来测量粘稠易堵介质的压力，由于该传感器的敏感元件采用了硬膜结构，使其与被测介质直接接触时能耐冲击和耐磨损；另外采用了离子束淀积技术，使该传感器具有精度高、能长期在恶劣环境下工作的特点。
二、技术指标
SK-8N01G转盘扭矩传感器的系统构成见图一,包括传压器(1)、四通接头(2)、压力传感器(3)、压力表(4)以及高压软管。需经常拆卸的高压软管与四通之间用快速接头连接,装拆方便。由传感器输出的压力油流入四通接头内,该处装有节流塞(6),以减小输入油压的冲击。
传感器的技术指标如下:
输入液压讯号范围:0～1.6Mpa
该系列传感器为电感型接近开关。当金属物体靠近传感器的端面时，使振荡减弱以至停振，施密特电路输出高电平，指示灯亮；当金属物体离开时，振荡器起振，输出低电平，指示灯灭。
二、技术指标
1．工作温度：-25℃~70℃
2．额定工作电压：8~30VDC（二线制）
3． 最大输出电流：100mA
4．重复定位精度: ≤0.10mm
SK-8Y2XA系列压力传感器
一、工作原理
SK-8Y2X A系列合金薄膜传感器，由离子束溅射合金薄膜压力传感器与信号调制电路组成，适用于流体压力、差压或液位的检测，采用现代薄膜设备与刻蚀技术制造，其技术独特、性能优越，由此组成的SK-8Y2X A系列传感器，具有精度高，能长期在恶劣环境下稳定工作的特点。
传压器膜径:152毫米(mm)
最大压力极限：2.4MPa
负载能力:50千牛(KN)
工作温度:- 30～+80℃
传感器说明书
简介宁波银河自控设备有限公司位于浙江省余姚市经济开发区西南区，杭甬高速余姚出口旁，交通便利。
是专业从事称重显示控制仪表、称重传感器、工业称重系统、工业自动化仪表软硬件研究、开发、生产、系统调试服务和推广应用的高新技术企业。
公司拥有本行业产品研发经验丰富的专业队伍和高素质的技术工人队伍，设备先进，具有完善的产品质量保证体系，在安装、调试等方面积累了大量的经验。
本公司在国内电子秤行业中以生产工业电子称重系统而著称，形成了以工业电子称重系统为主的经营特色，可为冶金、混凝土搅拌、建材、饲料等行业提供各种先进、可靠的计量、配料控制、包装等称量设备。
特别是形成了冶金行业广泛使用的计算机高炉上料称重控制系统、喷煤称重系统、行车电子秤综合数据采集管理系统、高温钢水包、铁水包车载电子秤、连铸回转台高温钢包秤、高温中间包秤等成套专用设备系列。
公司一贯以“追求准确可靠、满足顾客要求”，“今天的质量、明天的市场”为宗旨，重视企业管理，狠抓产品质量，深得各界朋友的信赖，企业赢得了较高的信誉。
竭诚欢迎广大新老客户光临指导、选用本公司的产品！目录说明 (2)CZL-YB-2型(CZL-YB-2-H高温型) (4)CZL-YB-2U型(CZL-YB-2U-H高温型) (5)CZL-YB-2X型(CZL-YB-2X-H高温型) (6)CZL-YB-3型、CZL-YB-3A型(CZL-YB-3-H高温型、CZL-YB-3A-H高温型) (7)CZL-YB-3BA型(CZL-YB-3BA-H高温型) (8)CZL-YB-4型 (9)CZL-YB-4C型 (10)CZL-YB-5型 (11)CZL-YB-7型 (12)CZL-YB-7A-H高温型、CZL-YB-7AⅠ-H高温型 (13)CZL-YB-7AⅡ型(CZL-YB-7AⅡ-H高温型) (14)CZL-YB-7BⅠ型(CZL-YB-7BⅠ-H高温型) (15)CZL-YB-7BⅡ型(CZL-YB-7BⅡ-H高温型) (16)CZL-YB-7BⅣ型(CZL-YB-7BⅣ-H高温型) (17)CZL-YB-7L型(CZL-YB-7L-H型高温型) (18)CZL-YB-71-H高温型 (19)CZL-YB-71B-H高温型 (20)CZL-YB-9B型、CZL-YB-9C型(CZL-YB-9B-H高温型、CZL-YB-9C-H高温型) (21)CZL-YB-11型(CZL-YB-11-H高温型) (22)CZL-YB-11A型(CZL-YB-11A-H高温型) (23)CZL-YB-11AC型(CZL-YB-11AC-H高温型) (24)CZL-YB-14型(CZL-YB-14-H高温型) (25)CZL-YB-RTN型(CZL-YB-RTN-H高温型) (26)CZL-YB-LM型 (27)YHS-2型便携式测力仪 (28)说明1、传感器型式及量程的选用传感器首先由应用场合来决定所选的形式。
温湿度传感器使用说明书
NO:S1*******使用说明书温湿度传感器目录1、产品介绍 (1)1.1概述 (1)1.2功能特点 (1)1.3外观尺寸 (1)2、性能参数 (2)3、使用方法 (4)3.1系统框架图 (4)3.2安装说明 (6)4、通信协议 (9)4.1通讯基本参数 (9)4.2数据帧格式定义 (9)4.3通讯基本参数 (11)4.4通讯协议示例以及解释 (12)5、常见问题及解决方法 (14)6、保养维护 (15)7、运输存储 (16)7.1运输要求 (16)7.2存储要求 (16)8、订货服务 (17)8.1订货方法 (17)8.2客户服务 (17)1产品介绍1.1概述本(系列)产品可在线监测环境温度和湿度信息，广泛用于开关柜仪表室、断路器室、电缆室等处的环境温湿度在线监测。
采用进口工业级微处理器芯片、进口高精度温度传感器，确保产品高精度和可靠性。
1.2功能特点◆进口的测量单元，测量精准。
◆专用的485电路，通信稳定。
◆宽电压范围供电，安装方便。
1.3外观尺寸（单位：mm公差：±0.5）2性能参数3使用方法3.1系统框架图本产品也可以多个传感器组合在一条485总线使用，理论上一条总线可以接254个485传感器，另一端接入带有485接口的PLC 、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试(在使用该配置软件时只能接一台设备)。
3.2安装说明3.2.1注意事项1、传感器应尽量垂直放置，保证安装墙面时，温湿度探头在传感器本体的下方(传感器本体上的字体为正方向)。
2、安装高度为人体坐高或主要测量的环境区域。
3、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
4、安装在环境稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。
5、尽量远离大功率干扰设备，以免造成测量不准确,如变频器/电机等。
电导率盐度 TDS 多合一传感器使用说明书
电导率盐度TDS 多合一传感器使用说明书适用产品系列/型号：LH-WQS-ECSTTDS-485-UI历史版本目录1. 规格参数.............................................................................................................................. - 2 -2. 产品尺寸.............................................................................................................................. - 3 -3. 使用步骤.............................................................................................................................. - 3 -3.1. 电极的极化 ................................................................................................................ - 3 -3.2. 电极的标定 ................................................................................................................ - 3 -3.3. 电极安装..................................................................................................................... - 3 -4. 通信协议与数据格式......................................................................................................... - 4 -4.1. 出厂默认通讯参数.................................................................................................... - 4 -4.2. 功能码说明 ................................................................................................................ - 4 -4.3. 寄存器地址说明........................................................................................................ - 5 -4.4. 指令解析..................................................................................................................... - 7 -读电导率值..................................................................................................................... - 7 - 读电阻率值..................................................................................................................... - 8 - 读温度值......................................................................................................................... - 8 - 读TDS值 ....................................................................................................................... - 9 - 读盐度值......................................................................................................................... - 9 -4.5. 常用指令示例............................................................................................................ - 9 -4.6. 校正说明................................................................................................................... - 12 -4.6.1. 校正前............................................................................................................... - 12 -4.6.2. 开始校正........................................................................................................... - 12 -5. 电极接线............................................................................................................................ - 13 -6. 产品维护保养 ................................................................................................................... - 14 -6.1. 维护保养和存储...................................................................................................... - 14 -6.2. 常见问题与解决办法.............................................................................................. - 14 -7. 售后服务............................................................................................................................ - 16 -7.1. 售后服务承诺.......................................................................................................... - 16 -7.2. 免责声明................................................................................................................... - 16 -7.3. 联系方式................................................................................................................... - 16 -使用前说明❖使用之前请仔细研读本说明。
METTLER TOLEDO SevenGo Duo SG23 多参数测试仪 说明书
SevenGo Duo™多参数测试仪SG23操作手册沪制01040055号目录1 简介32 安全措施43 安装53.1 电池安装53.2 电极的连接53.3 腕带安装53.4 SevenGo TM电极夹63.5 SevenGo™ 双电极夹63.6 ErGo TM野外助手64 操作84.1 仪表外观说明84.2 显示84.3 按键控制94.4 校准104.4.1 pH缓冲溶液组104.4.2 选择一组预置pH缓冲溶液组104.4.3 设置一组用户自定义pH缓冲溶液组114.4.4 选择电导率校准液114.4.5 一点校准114.4.6 两点pH校准124.4.7 三点pH校准125 样品测量136 菜单设置146.1 手动温度补偿146.2 设置参比温度146.3 设置温度补偿系数146.4 设置 TDS 因子156.5 设置交替显示的测量模式157 使用存储器167.1 存储读数167.2 调取存储读数167.3 清除存储读数168 仪表自检179 使用ISM电极1810 维护保养1910.1 仪表维护1910.2 电极维护1910.3 废弃物处理1910.4 出错信息1910.5 出错限值范围20梅特勒-托利多 多参数测试仪 SG231目录11 电极、溶液及附件2112 技术指标2313 附录2513.1 pH缓冲溶液组表2513.1.1 缓冲液组1 (参比温度 25 ℃) MT US 2513.1.2 缓冲液组2 (参比温度 25 ℃) MT Europe 2513.1.3 缓冲液组3 (参比温度 20 ℃) Merck 2513.1.4 缓冲液组4 (参比温度 25 ℃) JIS Z 8802 2613.2 电导率标准液2613.3 电导率转换为TDS因子2613.4 温度补偿系数实例 (α-数值) 26电导率标准液转换至参比温度25 ℃下的系数α2713.5 实际盐度标准 (UNESCO 1978) 2713.6 温度补偿系数28 2梅特勒-托利多多参数测试仪 SG23简介1. 简介非常感谢您购买梅特勒－托利多公司的仪表。
倍加福UC200030GME5V15传感器说明书
ਸ࠲ݛ๕
1. ش੨ఇ๕Ljਸ A1 < A2: Ⳃᷛ⠽㣗ೈ
A1
2. ش੨ఇ๕LjԿ A2 < A1:
A2
A2
3. ڇਸ࠲ۅఇ๕Ljਸ A1 -> ∞:
A1
A2
4. ڇਸ࠲ۅఇ๕LjԿ A2 -> ∞:
A1
5. A1 -> ∞, A2 -> ∞: ణՔ٪ሞॠ֪ ॠ֪ڟణՔǖਸ࠲Կࢇ !!࿄ॠ֪ڟణՔǖਸ࠲ٶਸ
输出 输出类型 重复精度 额定工作电流 Ie 电压降 Ud
22
94
超声波接近开关
接近开关功能说明 同步 接近开关有一个同步输入端可以抑制接近开关之间的相互影响。如果同步输入端不 接，接近开关则根据内部产生的时钟频率工作。多个接近开关的同步功能也可以依 照下列方式实现： 外部同步 : 在接近开关的同步输入端上加载一个脉冲宽度大于 100 s 的方波脉冲， 可以实现同 步工作。同步输入端上的同步脉冲启动一个测量周期，测量周期由同步脉冲的下降 沿触发。外部同步有两个模式可选： 1. 在多个接近开关的同步输入端加载同一个脉冲信号可使接近开关同步工作。 2. 将同步脉冲循环发送给每个接近开关的同步端可使接近开关在多重模式下工作。 内部同步 : 内部同步功能最多可连接 5 个接近开关。 通电后， 这些接近开关工作在多重模式下。 开关输出的状态不会改变，直到开关的阀值超过内部五次测量平价值的五倍。如果 低电平持续时间超过 1 s 或者同步输入端开路，接近开关则会进入正常工作状态。 设定时不能同步工作，同步工作时也不能设定开关点。接近开关必须工作在非同步 状态下才能设定开关点。在同步输入端加载一个高电平可使接近开关停止工作。 注： 如果不需要使用同步功能，同步输入端必须接地（0 V）或者使用 V1 电缆连接器（4 针） 。 设置开关点 超声波接近开关有一个开关量输出，对应的两个开关点可设置。设置方法是将 TEACH-IN输入端分别连接电源-UB或者+UB来实现， 连接时间至少为1秒钟。 在设置 过程中，LED 灯指示接近开关是否检测到了目标物。TEACH-IN 输入端连接 -UB 时 设置 A1 点，连接 +UB 时设置 A2 点。使用编程附件 UB-PROG2 可令设置开关点和 输出功能的过程变得简单。 可选下列五种不同的输出功能 : 1. 窗口模式，常开 2. 窗口模式，常闭 3. 开关点模式，常开 4. 开关点模式，常闭 5. 物体存在检测模式 窗口模式，常开 - 将目标物放在近开关点 - 把 TEACH-IN 输入端连接 -UB 设置 A1 点 - 将目标物放在远开关点 - 把 TEACH-IN 输入端连接 +UB 设置 A2 点 窗口模式，常闭 - 将目标物放在近开关点 - 把 TEACH-IN 输入端连接 +UB 设置 A2 点 - 将目标物放在远开关点 - 把 TEACH-IN 输入端连接 -UB 设置 A1 点 开关点模式，常开 - 将目标物放在近开关点 - 把 TEACH-IN 输入端连接 +UB 设置 A2 点 - 用手遮住接近开关或者移开接近开关检测范围内的所有物体 - 把 TEACH-IN 输入端连接 -UB 设置 A1 点 开关点模式，常闭 - 将目标物放在近开关点 - 把 TEACH-IN 输入端连接 -UB 设置 A1 点 - 用手遮住接近开关或者移开接近开关检测范围内的所有物体 - 把 TEACH-IN 输入端连接 +UB 设置 A2 点 物体存在检测模式 - 用手遮住接近开关或者移开接近开关检测范围内的所有物体 - 把 TEACH-IN 输入端连接 -UB 设置 A1 点 - 把 TEACH-IN 输入端连接 +UB 设置 A2 点 出厂设置 A1: A2: 盲区 最大量程
ADP2000说明书 - 数字型差压传感器
ADP2000说明书数字型差压传感器⚫⚫⚫⚫⚫⚫⚫出色的重复性，无漂移内置温度补偿高可靠性和长期稳定性高信噪比内置有高处理能力的MCU 响应时间短、测量速度快体积小、重量小应用范围ADP2000专为差压高精度测量而设计，响应时间快达10ms ，可以对空气、氮气和氧气快速做出响应。
能适应使用环境苛刻且成本要求低的HVAC 应用，如：VAV 控制器、燃烧器、热回收系统和过滤器监控）；还可根据客户需求定制使用在特定场景中，如：智慧消防中的消防余压监测系统；暖风空调、新风系统等电器设备中的管道堵塞监测与变风量控制、楼宇自动化、医疗领域中的气体流量精确控制及监护等。
图1.ADP2000差压传感器产品简述ADP2000传感器是一款数字型差压传感器，其内部的热传感器元件测量气体的压差。
传感器能够实现无漂移地、极高精度地测量空气和氮气、氧气的压差。
在低压差时也具有出色的精度。
它在灵敏度、抗冲击和温度变化等方面具有良好的性能。
ADP2000传感器具备标准I 2C 接口，通信方式简单，可轻松连接至微处理器。
1. 传感器参数及材料1.1 传感器参数表1. 传感器参数注：除非另有说明，否则所有传感器差压参数均是在25°C、VDD = 3.3 V且绝对压力= 966 mbar的条件下进行测量得到的。
1.2 温度参数表2. 温度参数注：表中所指的温度是传感器内的温度。
该温度值不仅取决于气体温度，还取决于传感器周围的环境温度。
1.3 电气参数表3. 电气参数1.4 时序参数表4. 时序参数1.5 机械参数表5. 机械参数1.6 绝对最小和最大额定值表6. 绝对最小和最大额定值>50℃）下长期暴露于氧气中会缩短产品寿命。
表中的V DD 指表3中的电源注：该参数针对空气和氮气。
在高温（电压V DD 。
2. 引脚分配图2.ADP2000数字引脚分配表8. ADP2000数字引脚分配3. I2C与CRC校验ADP2000的I2C地址为0x25，即0100101，共7位。
EM500 系列传感器用户手册说明书
EM500系列传感器用户手册关于手册型号产品类别EM500-CO2二氧化碳传感器EM500-LGT光照传感器EM500-PP管道压力传感器EM500-PT100PT100温度传感器EM500-SMTC土壤传感器EM500-SWL投入式液位传感器EM500-UDL超声波测距传感器安全须知为保护产品并确保安全操作，请遵守本使用手册。
如果产品使用不当或者不按手册要求使用，本公司概不负责。
严禁改装本产品。
请勿将产品放置在不符合工作温度、湿度等条件的环境中使用，远离冷源、热源和明火。
请勿使产品受到外部撞击或震动。
本产品不可作为计量工具使用。
拆卸防水外壳时请勿遗漏内部的电子元件。
请勿将产品电池装反，否则可能导致产品烧坏。
为了您的设备安全，请及时修改设备默认密码（123456）。
产品符合性声明EM500系列符合CE,FCC和RoHS的基本要求和其他相关规定。
版权所有©2011-2022星纵物联保留所有权利。
如需帮助，请联系星纵物联技术支持:邮箱：*********************电话:************传真:************总部地址：厦门市集美区软件园三期C09栋深圳：深圳市南山区高新南一道TCL大厦A709文档修订记录日期版本描述2020.6.30V1.0第一版2020.8.26V1.1新增CO2,LGT,PP传感器和配置示例2020.9.25V2.0版式替换2021.12.30V2.1更新品牌Logo目录一、产品简介 (4)1.1产品介绍 (5)1.2产品亮点 (5)二、产品结构介绍 (5)2.1包装清单 (5)2.2外观概览 (6)2.2.1主机 (6)2.2.2传感器 (6)2.3产品尺寸（mm） (7)三、使用准备和安装 (7)3.1绝缘片拆卸 (7)3.2传感器安装 (7)四、开关和重置 (8)五、产品配置 (9)5.1手机APP配置 (9)5.1.1开关与基本读写配置 (9)5.1.2批量配置 (10)5.2电脑软件配置 (12)5.2.1开关与基本读写配置 (12)5.2.2批量配置 (14)5.2.3产品升级 (15)5.3配置示例 (15)5.3.1LoRaWAN频率设置 (15)5.3.2告警设置 (16)六、产品安装 (17)6.1壁挂式安装 (17)6.2抱杆式安装 (17)6.3DIN导轨式安装 (18)七、数据通信格式 (18)八、星纵云管理 (18)8.1星纵云注册 (18)8.2添加星纵网关 (18)8.3添加EM500到星纵云 (20)一、产品简介1.1产品介绍EM500系列室外环境监测传感器由星纵物联自主研发和设计，涵盖温度、距离、土壤等多种环境监测使用的传感器，采用IP67高防护等级防水防尘外壳，适用于各种恶劣外部环境。
___panasonic HG-C1100传感器使用说明书
___panasonic HG-C1100传感器使用说明书本文档旨在介绍松下Panasonic HG-C1100传感器的使用方法和适用范围。
本文档对___Panasonic HG-C1100传感器的外观特点、主要功能和技术参数进行简要介绍。
具有紧凑的设计，适合安装在有限空间的应用场景。
外壳采用高强度材料制造，具有耐用性和抗腐蚀能力。
设备面板上配置了易于操作的按键和指示灯，方便用户使用。
高精度测量：传感器通过精确的测量技术，能够实时获取目标物体的尺寸和形状信息。
快速响应：传感器具有快速的反应速度，能够在短时间内完成测量并输出结果。
可编程功能：传感器支持灵活的设置和参数调整，可根据应用需求进行个性化配置。
报警功能：传感器能够根据设定的条件进行报警，及时提醒用户出现异常情况。
测量范围：根据不同模型可选择不同的测量范围。
分辨率：传感器具有高分辨率，能够实现精确的测量结果。
输出方式：通过数字接口输出测量结果，便于接入其他设备进行数据处理。
工作温度范围：传感器适用于广泛的工作温度范围，保证在不同环境下的稳定表现。
请参考用户手册获取更详细的使用说明和注意事项。
本说明书将介绍如何正确安装松下Panasonic HG-C1100传感器，并与其他设备正确连接。
安装步骤将传感器固定在所需安装的位置上。
确保传感器稳固且不会受到外力干扰。
使用所提供的螺丝将传感器固定在适当的支架上。
连接步骤通过传感器后部的连接接口连接传感器到其他设备。
确保连接接口和相应设备的接口类型和规格匹配。
使用所提供的连接线连接传感器和其他设备。
确保连接线插头正确插入传感器和其他设备。
请按照以上步骤正确安装和连接松下Panasonic HG-C1100传感器。
如果需要更详细的信息或进一步协助，请参考附带的用户手册。
本文档提供了使用松下Panasonic HG-C1100传感器的详细步骤和注意事项。
以下是使用HG-C1100传感器的操作步骤：确保传感器与设备正确连接并供电正常。
PTQS1005多合一传感器中文说明书 V1.7
DSENSOR多合一气体传感器模组PTQS1005数据手册主要特性◆激光散射原理测量颗粒物浓度◆电化学及半导体原理测量甲醛或TVOC◆红外非分光原理测量二氧化碳◆内部集成温湿度一体检测芯片◆多种传感器统一风道，优化空间和反应速度◆高度集成，方便用户设计概述PTQS1005是一款多合一气体传感器模组，即可以同时测量多种气体指标。
传感器模组内置攀藤科技的激光颗粒物传感器、红外非分光二氧化碳传感器，及最新的电化学和半导体原理相结合的甲醛/TVOC传感器，分别用于颗粒物浓度、二氧化碳和甲醛/TVOC浓度的获取。
传感器模组还内置温湿度传感器芯片。
多种参数将以数字接口的形式统一输出。
本传感器模组通过优化内部结构，使得空气在模组内部的路径与各传感器的取样接口更好地结合，既减小的模组的尺寸，又使各传感器的灵敏度得到保障。
技术指标如表1~6所示表1 颗粒物浓度技术指标注1：最大量程指本传感器确保PM2.5标准值最高输出数值不小于1000微克/立方米。
1000微克/立方米以上以实测为准。
注2：颗粒物浓度一致性数据为测量环境条件为20℃，湿度50%表2 HCHO浓度技术指标表3 TVOC浓度技术指标表4 CO2浓度技术指标表5 温湿度度技术指标表6 基本技术指标数字接口定义PIN1图2 接口示意图电路设计应注意1.PTQS1005需要5V供电，这是因为风机需要5V驱动。
但其他数据通讯和控制管脚均需要3.3V作为高电平。
因此与之连接通讯的主板MCU应为3.3V供电。
如果主板MCU为5V供电，则在通讯线（RXD、TXD）和控制线（SET、RESET）上应当加入电平转换芯片或电路。
2.SET和RESET内部有上拉电阻，如果不使用，则应悬空。
3.PIN7和PIN8为程序内部调试用，应用电路中应使其悬空。
型号定义产品外观尺寸详图：（单位：mm）1.A款正面及侧面PTQS 10 05传感器类型PT-攀藤科技QS-多合一气体传感器模组型号版本05—五种参数2.B款正面及侧面3.AB两款背面附A：传输协议1.主机与传感器模组通讯协议（UART, 9600 ,N ,8, 1）：1.1 主机发送指令最后两字节是16bit校验码，是前面5个字节的累加和指令码定义:例：数据读取指令0x42,0x4D,0xAB,0x00,0x00,0x01,0x3A1.21.3传感器模组应答指令(0xac)1.4传感器模组应答指令(0xad)注：标准颗粒物质量浓度是指用工业金属颗粒物作为等效颗粒进行密度换算得到的质量浓度值，适用于工业生产车间等环境；大气环境颗粒物质量浓度值以空气中主要污染物为等效颗粒进行密度换算，适用于普通室内外大气环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在安装使用产品前应仔细阅读本使用说明书
GD6矿用多参数传感器
使用说明书
执行标准：GB3836-2010、AQ6205-2006、AQ6211-2008、AQ1052-2008、
MT381-2007、MT447-1995、Q/ZMDZ09-2011
天津中煤电子信息工程有限公司
2011年10月
目录
1、概述
2、工作原理与外形结构
3、主要技术性能及参数
4、安装与使用
5、故障分析与排除
6、安全保护及注意事项
7、保养与维修
8、运输、贮存
9、随机文件及附件
10、其他
１概述
GD6矿用多参数传感器（以下简称“传感器”），是KJ86煤矿安全监控系统配套设备。
该产品是本公司自主开发的新一代智能型传感器，采用了目前最先进的CAN总线数据传输形式，集成了甲烷、一氧化碳、二氧化碳、氧气、温度和湿度为一体的监测。
1.1用途
传感器主要用于测量煤矿井下和避难硐室、救生舱环境中的甲烷、一氧化碳、二氧化碳、氧气气体浓度和温湿度情况，并可将测量到的数据转换成数字CAN总线数字信号通过干线上传到地面中心站计算机中进行分析处理﹑存储﹑显示，从而可实现地面对井下的监测。
1.2特点
该传感器采用低功耗可编程微处理器技术、贴片焊接工艺，配备了红外甲烷、二氧化碳；电化学一氧化碳、氧气和温湿度等传感元件，并配有相应的红外遥控设置功能。
具有坚固耐用﹑操作简单、使用方便﹑功耗低﹑性能稳定等特点。
1.3 型号
传感器产品型号编制说明
G D 6
6路
多参数
传感器
1.4 工作环境条件
环境温度：（0～40）℃
相对湿度：≤95%(25℃)
相对压力：（80～116）KPa
无显著振动和冲击的场合；
具有甲烷、煤尘等爆炸性混合物的危险场所使用。
1.5防爆型式：矿用本质安全兼隔爆型；防爆标志：ExibdI
1.6关联和配接设备：见附录A。
2、工作原理及结构
2.1工作原理
传感器的工作原理是以MicroChipPIC单片机为核心，对传感元件采集到的信号进行处理、分析、判断、显示。
当采集到的信号达到报警状态时，发出声光报警信号，并将采集到的数据及控制命令实时发送到总线上，通过总线传送到中心站主机和控制执行设备。
2.2 电气原理方块图（图1）
图1：电气原理图 2.3 结构
传感器采用本质安全型结构。
主要由防护外壳、多参数监控主板、液晶显示板、传感元件、电缆接头、光报警和声报警部件等部分组成。
防护外壳采用不锈钢材料制造。
具有安装方便、防护性能好、坚固耐用等特点。
图2 传感器外形图 3、电气性能及参数 3.1 测量范围及误差
测量气体 测量范围 基本误差
响应时间 甲烷
（0.00～1.00）%CH 4
±0.06 %CH 4
≤25s
（1.00～100.0）%CH 4 真值的6% 氧气
（0.0～5.0）% O 2
±0.5% O 2
≤60s
（>5.0～25.0）% O 2 ±3% FS 二氧化碳
（0.00～0.50）%CO 2
±0.10 %CO 2
≤30s
（> 0.50～5.00）%CO 2 ±（0.05+真值的5%）%CO 2
一氧化碳 （0～100）×10-6
CO
±,4×10-6
CO
≤35s
（>100～500）×10-6
CO
测量值的±5.0% 温度 （0～80）℃ ±2.5% FS / 湿度
（20～98）%RH
±8%RH
/
报警电路
温湿度采集电路 单 片 机
二氧化碳采集电路
甲烷采集电路
氧气采集电路 一氧化碳采集电路
接总线
通讯 电路
单 片 机
1、 电缆插头
2、 光报警灯
3、 液晶显示窗
4、 防护外壳
5、 声报警器
6、 产品铭牌
7、 传感元件头
3.2额定工作电压：DC18V；额定工作电流：≤145mA。
3.3报警声级强度：在距其1m远处的声响信号的声级强度不小于80dB(A)。
3.4光报警信号：在黑暗中20m处清晰可见。
3.5传输信号：CAN总线信号；传输速率：5kbps；传输距离：3km。
3.6 本安参数：U i：DC18.9V，I i：145mA，C i：0uF，L i：0mH。
3.7 防护等级：IP54
3.8 外形尺寸：L×W×H:220mm×216mm×50mm。
3.9 重量：1kg。
4、安装及使用
4.1 传感器安装前准备
传感器在下井安装使用前，应在地面按照下面的方法进行调试后，再下井安装。
◆传感器通过总线与中心站主机连接（见图3）。
在主机上按多功能2编辑传感器的参数（编辑方法见监控系统软件操作说明）。
主机编辑的传感器的地址应与传感器设置的地址一致。
◆完成以上设置、连接、编辑后，查看主机应能接收到传感器的数据。
◆检测完成后，既可下井安装。
4.2 安装
4.2.1选择安装点
传感器应按《煤矿安全规程》要求选择安装点。
安装位置应尽量避开激烈振动、电磁干扰的地方。
用于井下环境检测时，应尽量避开连续淋水的地方。
用于救生舱内环境检测时，可悬挂在舱内壁上。
4.2.1连接
▲用于井下环境检测时，可直接接在CAN总线上。
应在总线断电状态下进行。
将传感器干线电缆插头的棕（CANH）、红（V+）、橙（V-）、黄线（CANL）按颜色接在总线上。
▲用于救生舱内、外环境时，按图4进行连接。
4.2.3安装注意事项
◆传感器安装位置不应和大型电气设备太近。
◆安装好传感器后，其干线电缆与动力电缆应保持0.5m以上的距离。
◆传感器安装完成后，与地面中心站主机的通讯传输应为正常状态。
4.3 使用
传感器安装调试后，可正常运行工作后，应按《煤矿安全规程》要求，定期对传感器进行保养和检修。
4.4 设置
传感器工作时，在遥控器上按 ‘#’键，传感器显示“请输入密码****”，输入'1234',按'#'键，进入设置界面：
如果需要改变传感器地址，按‘#’键，显示
此时，输入需要的地址后；按'*'键返回到设置界面。
例如改变传感器地址为001，输入“001”；按‘#’键。
界面变为“原地址设置：001”，此时按'*'键返回到设置界面。
按‘9’键，光标下移到‘2监测模拟试验’，按‘#’键进入模拟报警界面
注意：小数点对应的按键为组合键'*'h 和‘0’.先按下‘*’键后不松手，再按‘0’键。
模拟报警设置完，按‘*’键返回到主设置界
按‘7’键，光标上移到‘1设置本机地址’，按‘#’键进入设置本机地址界面
按‘9’键，光标下移到‘3设置报警限值’，按‘
#’键进入报警限值设置界面
报警值设置完，按‘*’键返回到主设置界
按‘9’键，光标下移到‘4标校传感器’，按‘#’键进入标校传感器界面
5
传感器常见的故障及解决方法： 6、安全保护及注意事项
6.1 传感器的电路为本安电路，是经过国家煤矿产品安全检验部门鉴定的。
不得更改传感器的本安电路中元件的型号、规格及其参数。
6.2 本传感器只能与说明书中规定的设备配接使用，与其他设备配接时，须经防爆检验。
6.3 维修时不得随意更改本安电路及与本安电路有关的元器件的型号、规格及参数。
7、保养与维修
7.1 传感器应有专门人员保养与维修。
保养与维修人员应详细阅读使用说明书，了解传感器的性能和工作
原理。
7.2正常使用过程中应每1个月对传感器进行一次保养。
（用毛刷清除传感器上的灰尘）
7.3 用户在维修传感器时，不得改变传感器的电路和电气件参数、规格和型号。
7.5传感器出现故障用户不能排除的，应送回我公司修理。
8、运输、贮存
8.1 传感器在运输过程中，严禁剧烈震动、磕碰等现象。
8.2不使用的传感器，应存放在干燥无腐蚀性性气体的仓库中。
9、随机文件及附件
9.1包装箱内装有传感器 1台；内六角扳手 1个。
9.2 随机文件：使用说明、产品合格证、装箱单。
10、其他
10.1用户在遵守安装、使用、运输、贮存规则的条件下，从制造厂发货之日期起一年内，因制造质量问题而不能正常工作的报警器，我公司无偿为用户修理或更换。
10.2 订货须知
10.2.1整机订货时请写明：产品型号、名称、数量；
10.2.2配件订货时请写明：备、附件名称、代号、数量。
附录A
表3 配接电缆
天津中煤电子信息工程有限公司
地址：天津经济技术开发区第六大街40号
邮编： 300457 传真：（022）66204761
电话：（022）25325401﹑25325402
E-mall：ZMDZKJ86@。
