直视式无线吊秤说明书
无线吊秤WK9各按键功能说明

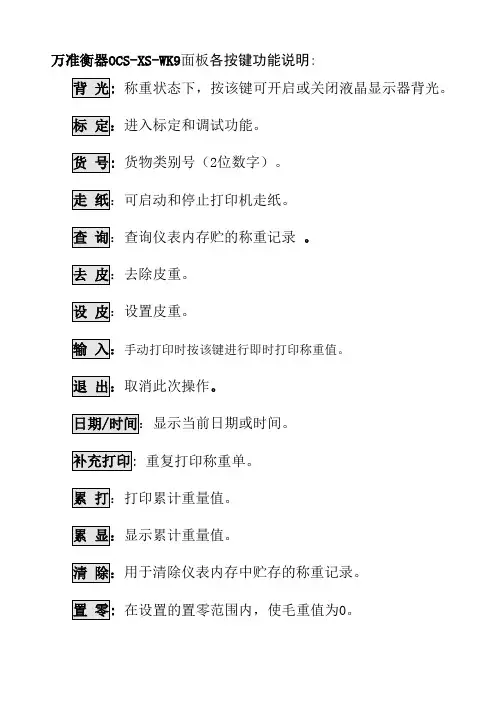

万准衡器OCS-XS-WK9面板各按键功能说明:
背光: 称重状态下,按该键可开启或关闭液晶显示器背光。
标定:进入标定和调试功能。
货号: 货物类别号(2位数字)。
走纸:可启动和停止打印机走纸。
查询:查询仪表内存贮的称重记录。
去皮:去除皮重。
设皮:设置皮重。
输入:手动打印时按该键进行即时打印称重值。
退出:取消此次操作。
日期/时间:显示当前日期或时间。
补充打印: 重复打印称重单。
累打:打印累计重量值。
累显:显示累计重量值。
清除:用于清除仪表内存中贮存的称重记录。
置零: 在设置的置零范围内,使毛重值为0。
无线吊秤中文说明书9800-A
目录第一章概述 (2)第二章主要技术指标 (3)第三章安装联接 (4)第四章标定调试 (6)第五章操作方法 (11)第六章信息提示 (19)第七章维护保养及注意事项 (20)1第一章概述••• 本公司生产的HT9800-F1+型无线数传式称重显示器, 采用MCS-52系列单片微处理器、高速高精度逼近式A/D转换新技术以及高抗晃动滤波技术,结合现代无线电技术, 具有很高的可靠性,良好的精度和完善的软件功能。
本显示器适用于无线传输式电子吊钩秤。
特点1、HT9800-F1+仪表由秤体的A/D发射盒和体积小巧非常适合便携使用的显示器组成。
2、全钢结构外壳,耐撞击,抗电磁干扰能力强。
3、特有的抗晃动数字滤波新技术,使吊秤重量显示更稳定。
4、新研究的误码处理新技术,使数据传输准确、可靠无误码。
5、使用5V/10mW发射功率模块,在无阻挡的环境下测试最大传输距离520m。
传输频率为433MHz,有32个频点可以选择。
6、采用工业级芯片制造,可以在-40~+85℃的环境下使用。
7、用6V/3Ah锂电池供电⑴A/D发射盒(接1只传感器)耗电67mA 理论上可用59h⑵F1+显示器(不打印时)耗电80mA 理论上可用50h⑶传感器供桥电压为5V,可以接10个350Ω传感器。
8、采用背光液晶显示,白天晚上清晰可见。
同时带有电池电量显示功能,及时提醒用户充电。
9、能贮存多达2666次称重记录,可查询贮存的称重记录。
10、具有设皮和去皮功能,累计显示和累计打印功能。
11、内置EPSON M-150微型打印机,有多种打印设置功能。
12、配有RS-232C和20mA电流环串行通讯接口。
可接计算机和大屏幕显示器。
13、多种错误信息提示功能。
14、具有高可靠的数据断电保护功能及万年历时钟功能。
15、7.2V开关电源充电(带指示灯),充满自动停止充电。
第二章主要技术指标和功能●量程范围:0~12m V●A/D转换速率:100次/S●A/D转换分辨数:100万●非线性:≤0.01% F·S·●零点温漂:≤0.1μV/℃●满量程温度系数: 5ppm/℃●最小分辨率: 0.1μV/d●传感器供桥电压: DC5V●无线电频率 433MHZ有32个频点可选●无线传送距离无阻挡时不小于450m●串行通讯接口:RS-232和20mA电流环●波特率: 1200、2400、4800、9600bps可选●显示器充电一次待机工作时间≤50h(配串行通讯接口时)●工作温度: -40~+85℃●电源: 6V/3Ah锂电池●外形尺寸: 260×185×55 mm一、秤体A/D发射盒接口定义如下二、便携式显示器接口1、 RS-232C串行通讯接口和20mA电流环串行通讯接口采用DB-9芯针连接器,其针位定义如下:⑴连续发送称重值⑵波特率:1200、2400、4800、9600bps可选⑶串行通讯的数据格式10位:1位起始位(0),8位数据位(D0~D7),1位停止位(1)⑷串行通讯发送的重量数据为ASCII码,每次发送12个字节。
第二版无线电子吊钩秤使用说明书
四、秤体主要技术性能参数
1、规格型号:OCS 系列 2、准确度等级:(III)级。符合 OIML 标准 3、工作环境:
温度:-10—40℃
相对湿度:85%RH
3
再按 9 键,选择高级设置:
再按 8 键,选择纠错补打:
先选择按 2 键,清空当前磅单,再按 1 键选择纠错补 打。 按提示输入磅单重量,按确认键增设磅次。不需要增 设磅次时按确认键后再按取消键退出设置即可。 设置完后按设置键,选择 7.打印清单。
7、菜单查看及设置
按检查/删除键,显示
选择 1 检查设置:可以查看满量程、限重、分度值等。 选择 2 测试打印机工作状态 选择 3 显示磅次及重量 选择 4 设置时间限制(需输入密码) 按设置键显示
选择 1 可以将秤体打开或关闭。 选择 2 可以选择秤体发射极或 LED-LCD 吊秤(需密 码) 选择 3 将称重磅次删除 选择 4 清除最后一次累加重量
七、维护保养及注意事项
1、为保证吊秤的使用寿命,本仪表不宜放在粉尘及震动严
重的地方使用,避免在潮湿的环境中使用。 2、确保吊秤远离强腐蚀性物体,远离易燃易爆物品,远离
强电场、强磁场。 8
选择 5 将累加总重量清除
选择 6 设置称重物品的单价
选择 7 可以打印累重单价及总价,
如
-----------------------
6
---称重计量单---
石家庄盛隆衡器
2013/3/24 11:43
累重 5000kg
单价 2 元吨
总价 10000 元
----------------------
选择 8 只打印设置好的题头及时间
选择 9 进入高级设置菜单
选择 1 当称重误差较大时可利用标准砝码对秤进行标定。 (需密码) 选择 2 可以改变仪表的无线接收频率,当接收频率与发射 频率不一致时将导致无法称重。 选择 3 可增设或修改单位名称。 选择 4 可以开启或关闭自动累加;设置累加门限。 选择 5 启用或停止自动打印功能。 选择 6 可以打印累重、单价、总价等。 选择 7 设置自动打印时延时的时间。 选择 8 手动输入磅单重量。 选择 9 调整日期和时间。 一、 清单补打设置
OCS-WY手持仪表吊秤说明书

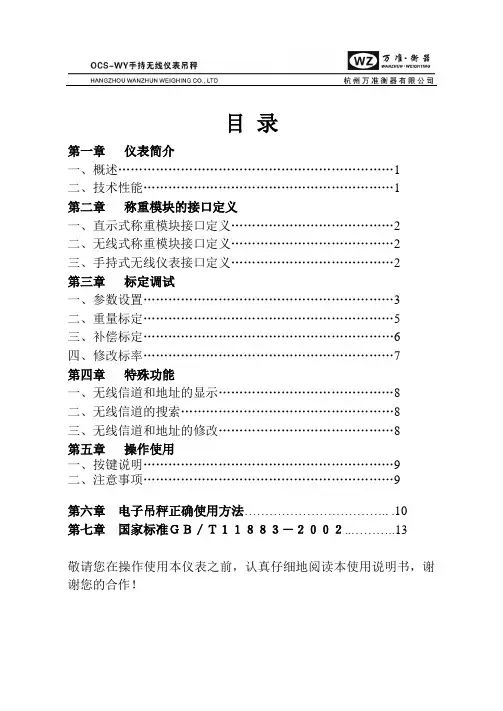

目录第一章仪表简介一、概述 (1)二、技术性能 (1)第二章称重模块的接口定义一、直示式称重模块接口定义 (2)二、无线式称重模块接口定义 (2)三、手持式无线仪表接口定义 (2)第三章标定调试一、参数设置 (3)二、重量标定 (5)三、补偿标定 (6)四、修改标率 (7)第四章特殊功能一、无线信道和地址的显示 (8)二、无线信道的搜索 (8)三、无线信道和地址的修改 (8)第五章操作使用一、按键说明 (9)二、注意事项 (9)第六章电子吊秤正确使用方法…………………………….. .10第七章国家标准GB/T11883-2002 (13)敬请您在操作使用本仪表之前,认真仔细地阅读本使用说明书,谢谢您的合作!第一章仪表简介一、概述万准吊秤 OCS-WY手持无线仪表是直示式电子吊秤和无线电子吊秤的手持式操作控制显示器。
具有无线通讯可靠性高、操作使用简单方便和省电等特点。
特别适用于我司各种电子吊秤。
所有电子元件均使用工业级元件,确保在恶劣环境下能正常工作。
二、技术性能1、直示式或无线电子吊秤称重模块⑴输入信号范围:-20~+20mV⑵A/D转换:24位Sigma-Delta 模数转换⑶非线性:≤0.0015﹪F.S.⑷最小分辨率:0.5uV/d⑸供桥电压:5V/100mA⑹工作温度:-40~+85℃⑺相对湿度:≤90﹪R.H⑻供电电源: DC6V2、手持式无线仪表⑴显示屏:5位0.5英寸LCD显示器⑵通讯频率:433MHz(32个信道)⑶通讯距离:无阻挡距离不小于350m(可定制更远距离产品)⑷工作温度:-10~+45℃⑸相对湿度:≤90﹪R.H⑹供电电源:内置3.6V电池,配4.2V充电器充电第二章接口定义一、直示式称重模块接口定义1、供电电源接口定义2、传感器接口定义二、无线式称重模块接口定义三、手持式无线仪表接口定义一个内正外负的4.2V充电器插孔。
第三章 标定调试万准吊秤直示式称重模块或无线式称重模块必须与手持式无线仪表的无线信道、地址相同时才能正常通讯和工作。
无线电子吊秤的相关使用介绍
无线电子吊秤的相关使用介绍无线电子吊秤(以下简称“吊秤”)是一种便携式的重量测量工具。
它可以无线连接电子设备(例如手机、电脑等)并通过应用程序来读取和处理重量数据。
本文将介绍吊秤的使用方法和注意事项。
一、使用方法1.开启吊秤在使用吊秤之前,请仔细阅读使用说明书,确保其充电。
一般情况下,将吊秤插入电源,等待指示灯亮起即可。
在启动吊秤之前,还要确定已经成功连接了电子设备的蓝牙功能。
2.安装挂钩在吊秤的下部,可以看到一个带有挂钩的环形。
安装挂钩的方法是将它插入环形孔,直到它卡在哪里。
请确保挂钩严格安装,以保证吊秤的精度和安全性能。
3.称重将要测量的物品挂在吊秤的挂钩上,然后将其举起直立。
吊秤会自动测量物品的重量,并将数据传输到已连接的电子设备中的应用程序(例如“吊秤”应用程序),以便您查看。
二、注意事项1.吊秤只适用于在设计负载范围内称重。
请勿将超过其承载范围的物品吊起。
使用吊秤时,请务必注意它的最大容量。
吊秤的最大容量可以在产品说明书或标签上找到。
2.请勿将吊秤放在过热或过冷的环境中,或放在潮湿的地方。
这可能会影响吊秤的性能和精度。
3.在吊秤不使用的时候,请将其放置在干燥通风的地方,防止吊秤因常规磨损而损坏。
同时也请勿将其存放在高温或低温的环境中,以避免影响其性能。
4.使用吊秤时,应注意自身的安全。
请勿在吊秤上放置过重的物品,以免发生安全事故。
5.平衡重量由于吊秤的工作原理是通过电子传感器测量物品的重量,因此物品在吊秤上的位置很重要。
请确保物品的重量均匀分布在吊秤的挂钩上,以获得准确的重量测量。
请勿在吊秤的挂钩上挂上有锋利边缘的物品。
6.保养吊秤可以通过定期清洁来维护。
请使用干净、柔软的布擦拭表面,并确保不要让水或其他液体进入吊秤内部。
请勿使用化学清洁剂或气溶胶清洁吊秤。
三、总结无线电子吊秤是一种方便易用的测量工具,具有广泛的应用范围,例如在仓库、大型商场、物流中心和超市等。
在使用吊秤时,请不断关注它的性能和最大负载,并注意自身的安全。
电子吊秤使用说明书
电子吊秤使用说明书电子吊秤XK3190-H2C 型称重显示器使用说明书2004 年4 月版–目录第一章技术参数第二章电子吊秤结构与安装使用1、仪表外形2、无线方式工作3、有线方式工作4、更换打印纸和色带5、外接打印机安装6、通讯接口7、连接大屏幕显示器8、电池充电第三章键盘命令系统1、键的设置及键盘布局2、键命令系统第四章数据打印格式1、微型打印机打印格式2、外接打印机打印格式第五章操作错误信息第六章内部运算错误信息第七章常见故障和排除方法附录易损件、消耗品明细表亲爱的用户:在使用仪表前,敬请阅读使用说明书。
–第一章技术参数1. 型号 XK3190-D2+称重显示器2. 准确度: 满足OIML R76、JJG-555 规程和电子吊秤国家标准的要求,准确度III 级,在传感器最大秤量输出为1mV/V 时最大检定、分度数n?5000。
分度值 0.01~50 共12 种可选。
每次开机时,分度值总是自动设定为检定分度值。
使用中一般不要改变分度值。
单位 t、kg、g、mg 4 种可设定(面板只能显示t、kg 两种单位) 3. 模拟部分转换原理 24 位Σ-?式AD 转换器输入信号范围 -2mV~+18mV最大净输入信号 20mV转换速度 6.25 次/秒以上A/D 转换分辨码 50 万非线性< 0.01%F.S增益漂移 6PPM/?标定全部采用键盘操作完成供桥电源 DC,15V,可连接4个350Ω的传感器传感器的连接方式采用4线式,4. 显示周期 160ms显示范围 000000 --- 999950(不考虑小数点)5. 时钟函数可显示年/月/日、时/分/秒,自动闰年、闰月。
精度 + 5s/24h,不受断电影响。
6. 键盘数字键 0~9, ?, -功能键 24 个(其中12 个与数字键复合使用)键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式,传输方式 20mA 电流环(恒流源输出)传输的数据格式 11 位波特率 600传输距离 ?2000 米8. 串行通讯接口传输方式 RS232C/RS422(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式 10 位:1 位起始位、8 位数据位(ASC?编码)、1 位停止位传输距离 RS232:?30 米\RS422:?1200 米\断电时数据保护>5000h 9. 打印接口标准并行输出接口:可配KX-P1131、LQ1600K 等带有汉字库的针式打印机10. 数据贮存可贮存11 类各99 组称重记录,保存净重、毛重的信息和称量时间、称量结果。
无线塔吊秤操作方法
无线塔吊秤操作方法无线塔吊秤是用于测量塔吊在吊运过程中的重量,以确保安全运行和提高工作效率。
无线塔吊秤通常由称重传感器、无线传输装置、显示屏和控制器等部件组成。
在操作无线塔吊秤时,需要注意以下几个方面:1. 安装无线塔吊秤首先,在安装无线塔吊秤时需要确保传感器的位置和固定方式符合要求,以保证测量的准确性。
传感器应该与吊钩连接牢固,不会因为吊运过程中出现晃动而影响测量结果。
同时,需要将无线传输装置、显示屏和控制器等部件按照说明书上的要求安装好,确保设备可以正常工作。
2. 联机测试安装完无线塔吊秤后,需要进行联机测试,确保设备可以正常工作。
首先打开无线塔吊秤的电源开关,然后通过显示屏上的菜单设置无线传输装置和控制器之间的通讯方式,确认无线传输装置与控制器的连接状态良好。
接着在吊钩下方放置一个已知重量的测试物体,测量显示屏上的数值是否与实际重量相符,如果相符则说明无线塔吊秤安装正确。
3. 使用操作手柄无线塔吊秤通常配备有操作手柄,通过操作手柄可以实现对塔吊吊运的控制。
在使用无线塔吊秤时,需要熟练掌握操作手柄的功能和使用方法,以便在吊运过程中可以灵活地控制塔吊的行进和吊运速度。
此外,操作手柄上通常还有一些指示灯和按钮,需要定期检查这些灯和按钮的状态是否正常,确保设备可以正常使用。
4. 定期检测和维护为了确保无线塔吊秤的准确性和安全性,在使用过程中需要定期对设备进行检测和维护。
首先需要检查传感器和连接部件是否有松动或者损坏的情况,确保各部件连接牢固。
然后需要对设备进行校准,确保测量的准确性。
此外,还需要检查设备的电源和电池状态,确保设备可以正常工作。
总之,操作无线塔吊秤时需要注意安装、联机测试、使用操作手柄和定期检测和维护等方面的内容,以确保设备安全并且正常使用。
通过正确操作无线塔吊秤,可以提高工作效率,并且保证塔吊吊运过程的安全性。
无线电子吊秤仪表按键功能详解
无线电子吊秤仪表按键功能详解
无线电子吊秤仪表按键功能详解
使用天恒吊秤的客户们注意了,我们的安装人员一定告诉过你,仪表的使用方法。
如果你仍然不太清楚各个按键的功能,请仔细阅读以下内容:
1.编号:编号可一次设置10行汉字,数字,字母等各种符号,并可直接打印。
2.货号:设置当前货物类别号0~99。
3.背光/确认:在主屏幕下按确认键可在重量、详细重量信息、时间之间切换。
在其它状态下起确认当前操作功能。
任何状态下按确认保持一秒以上可点亮背景光,8秒后自动关闭。
按确认保持三秒以上点亮背景光5分钟后自动关闭。
重复以上操作或复位可关闭背景光。
(注:背景光相对比较耗电,请在不必要时不要打开背景光,以提高电池使用时间)。
4.检查/删除:主屏下按检查键可进入检查屏,在汉字输入期间起删除已输入的字符或汉字的作用。
5.设置:主屏下按设置可进入设置屏,在汉字输入期间可起到输入法切换的作用。
6.置零:使当前显示重量为0。
7.去皮:皮重为零时按去皮把当前重量当成皮重去除,皮重非零时把皮重清为零。
8.累加:在不需打印时可累加,把当前重量信息累加到当前货物类别中去(零和负值不累加,两次累加操作之间应间隔5秒),并存贮当前重量值。
9.累显:显示当前货物的累重住处和各磅次信息。
10.关机/取消:在主屏幕状态下起关机作用,其它屏幕下可取消当前操作。
11.开机/复位:开机自动复位后执行自检,不影响原来各选项的设定。
特别提示:天恒无线高温防磁电子吊秤仪表防磁大于25GS,请您使用的时候注意安全。
无线吊称说明书
一. 概述••• 本厂生产的OCS-XS无线数传电子吊秤, 采用高精度吊秤专用称重传感器和当前最先进的Σ-Δ型•A/D转换器, 结合现代无线电和单片微机技术, 具有很高的可靠性,良好的精度和完善的软件功能, 按照用户需求有三种显示器供选择:F1显示器,直流供电,6位20mm字高液晶显示,便携式,内置汉字微型打印机,体积最为小巧。
本厂产品会不断升级,本手册的内容与用户所购产品可能会有部分差别。
二. 特点◆全钢结构外壳,耐撞击,抗电磁干扰,可在强电磁场环境(如电磁吸盘、中频电炉)下使用。
◆背光显示,白天晚上清晰可见;◆显示器体积小巧,非常适合便携使用;◆可在计量单上打印用户单位中文名称,使每台秤和计量单都为用户“定制”;◆可将称重结果分为多达256个类别并分类统计和打印;◆内置汉字打印机,打印完备的计量单;◆可按日期及类别分类打印报表;◆可存储多达2730次称重记录;◆可选择中英文二种打印文本◆可选择kg和lb二种计量单位◆精确的内部时钟和日历。
◆自动关电,当秤体静止达1小时时自动关闭秤体电源。
◆双向数据传送功能。
称重显示器与本厂OCS-XZ型吊秤配套后,即构成直示-无线组合吊秤, 除接收直示吊秤发送的数据外, 还可向吊秤发送归零等控制信息。
1三. 主要技术指标和功能• (1) 准确度等级符合OIML Ⅲ秤标准(2)电源电池供电,秤体和显示器电池均为6V/4AH(3)无线电频率 430MHZ或450MHZ,共16个频点。
• (4) 显示更新速度 6次/秒• (5) 称重传感器激励电源 DC 5V±5%• (6) 工作温度显示器-10℃—40℃秤体补偿温度范围-10℃—50℃,允许工作温度-40℃—70℃• (7) 秤体电池充电一次连续工作时间 40小时• (8) 称重显示器电池充电一次待机工作时间 60小时(9) 无线传送距离无阻挡时不小于200米四.规格和基本参数:(显示分度值可自行调节)五. 面板2各按键功能:【ON】 :电源开。
yt300-1吊秤说明书
yt300-1吊秤说明书
摘要:
一、产品简介
二、主要功能与应用
三、操作指南
四、安全与维护
五、故障排除与售后服务
正文:
一、产品简介
yt300-1吊秤是一款高性能、高精度的电子吊秤,适用于各种重量测量场景,如工厂、仓库、物流等。
本产品采用先进的传感器技术,具有较高的稳定性和准确性,满足用户对精确测量的需求。
二、主要功能与应用
1.具有重量显示、去皮、清零、单位切换等功能,满足多种测量需求。
2.适用于各种材质的货物,如金属、塑料、木材等。
3.广泛应用于吊装、搬运、仓储等环节,提高工作效率。
三、操作指南
1.开机:按下开机键,仪器进入工作状态。
2.测量:将货物悬挂在吊秤钩上,显示屏显示即为货物重量。
3.去皮:按去皮键,去除当前货物重量,便于连续测量。
4.单位切换:按单位切换键,可切换公斤、磅等多种单位。
5.关机:长时间不使用时,按下关机键,关闭设备。
四、安全与维护
1.操作时请确保手柄牢固,防止意外摔落。
2.定期检查传感器连接处,确保连接可靠。
3.保持设备清洁,避免进水、灰尘等影响设备性能。
4.切勿超载使用,以免损坏设备。
五、故障排除与售后服务
1.如遇故障,请先检查电源、传感器连接等基本设置。
2.如仍无法正常使用,请联系售后服务人员。
3.保修期内,免费提供维修服务。
4.定期更新产品软件,以获得更好性能。
yt300-1吊秤是一款实用、便捷的电子设备,正确操作和妥善维护将使其发挥更长久的使用价值。
浙江蓝箭吊秤AAE-LUX说明书(PDF)
目录一、概述二、主要技术性能和指标三、按键功能说明四、一般操作五、充电须知及方法六、使用注意事项七、标定方法八、二级菜单中的功能设置九、附图十、选购件十一、常见错误信息及故障判断一、 概述OCS-XZ系列直视式电子吊秤以可靠先进的硬件电路和科学的软件相结合。
采用AT系列单片微处理器、高速高精度A/D转换技术,经专家设计摇晃补偿电路,快速精准稳定。
具备极强的抗干扰能力,可广泛应用于商贸结算、工矿企业及仓储码头等多种计量场合。
二、 主要技术性能和指标产品执行标准GB/T11883-2002准确度等级国家标准Ⅲ级置零范围100%最大称量读数稳定时间≤10秒最大安全载荷150%最大称量显示屏(数码显示)超高亮30mm字高5位红色LED数码显示(液晶显示)40mm字高,5位带背光的LCD液晶显示旋转360度旋转式安全吊钩设计,使用方便工作环境温度-25℃——+55℃环境温度(计量考核范围) -10℃——+40℃环境湿度30%——90%RH自动关机吊秤显示零点静置30分钟或电量严重不足时将自动关机内部充电保护电路增强电池效能,延长电池寿命外壳铝合金制造防锈、抗静电、重量轻按键防碰撞设计延长按键寿命具有开/关,暂留,感量切换、归零等功能型号规格最大称量出厂分度值可选分度值OCS-XZ-06 600kg 0.2kg 0.1kgkg OCS-XZ-1 1000kg 0.5kg 0.2kg OCS-XZ-2 2000kg 1kg 0.5kg OCS-XZ-3 3000kg 1kg 0.5kg OCS-XZ-5 5000kg 2kg 1kg OCS-XZ-10 10000kg 5kg 2kg OCS-XZ-15 15000kg 10kg 5kg OCS-XZ-20 20000kg 10kg 5kg OCS-XZ-30 30000kg 20kg 10三、 秤体按键功能说明1.[暂留]键:按此键,可保留当前的重量数值,且显示屏下方暂留灯亮;显示值闪烁,再按此键,即取消暂留功能。
吊秤的说明书
1-30T标定方法上海百鹰衡器有限公司
标定方法(直视吊秤1-30T)
(CAL SP 重量校正 SET 规格校正 A d 零位参数)
一、校正秤量:(注:“A”键是确认键“D” 键是数字、移位键)
1.开机自检时,按住D键不放,等显示“CAL SP ” 再放手
2.按“A”键一次显示“CAL 00”
3.此时挂钩上不要挂任何货物(除吊挂砝码或货物的钢丝绳)
4、按“A” 键一下显示“- - - - -” ,再等一会显示“LOAD”
5、按“D” 键输入所放砝码的重量(长按“D”键是数字增加,按一下是向左移位)
6、吊起砝码,等稳定4~5秒钟
7、按“A”键一下显示“- - - - -”2秒钟后显示所吊砝码值,校正完成放下砝码,关机即可
二、规格校正:
1、开机自检时按住“D”键不放,等显示“CAL SP ”放手
2、按一次“D”键显示“SET”
3、按“A”键一次,显示“d x”(x 表示分度值)
4、用“D”键改分度值
5、完成后按“A”键一次,显示最大秤量
6、按“A”键一下显示“FLT 00”
7、按“A”键一下显示“rng 1”(1 表示零位跟踪参数)
8、按“A” 键一下显示“AUPF 0”
9、按“A”键回到称重状态。
三、累计方法:每秤一次按“C”键一次,秤完之后想累计总重量按“A”键一次确认,如需清除之前的重量重新秤重,按“A”键一次、“B”键一次。
)。
OCS-XZ-C电子吊称使用手册电子
OCS- XZ 电子吊秤使 用 说 明 书沪制 00000111 号上海台强电子科技有限公司Shanghai Taiqiang Electronic Science And Technology Co., Ltd.目录一、概述 (2)二、主要技术性能和指标 (2)三、面板按键及指示说明 (3)四、一般操作 (4)1.开机 (4)2.开机置零 (4)3.手动累加 (4)4.累显 (4)5.参数设定 (5)6.开机置零范围设定 (5)7.总累清 (6)8.称重计量 (6)9.关机 (6)五、充电须知及方法 (6)六、使用注意事项 (7)七、标定方法 (7)八、附图 (8)九、无线遥控器使用说明 (10)一、概述0CS-XZ 系列直视式电子吊秤由可靠先进的硬件电路和科学的软件组成。
采用AT-89 系列单片微处理器、高速高精度A/D 转换技术,独特的摇晃补偿电路,使称量稳定速度更快。
该系列吊秤具有极强的抗干扰能力,可广泛用于商业、工矿企业及仓储码头等多种计量场合。
二、主要技术性能和指标准确定度等级开机置零范围读数稳定时间最大安全载荷显示屏环境温度:环境湿度:低电压指示自动关机充电保护电路外壳铝合金制造国家标准Ⅲ级0%、5%、10%、20%、50%、100%最大称量可选≤10 秒150%最大称量超高亮 5 位 1.5 英寸红色LED 显示-10℃——+40℃≤85%RH吊秤电量不足时低电压指示灯亮电量严重不足时将自动关机。
延长电池寿命防锈、抗静电、重量轻三、面板按键及指示说明吊秤面板如下图 1 所示:图 1其中[累加/输入]、[切换/<]、[暂留/^]、[置零]为按键,功能如下:●[累加/输入]键:按此键,可将当前的称重值累加进总重量。
但此键只有处于手动累加状态下有效。
●[切换/ < ]键: 按此键,可切换分度值。
每种规格吊秤除了前面表格中所列分度值外还可以切换到更小一档分度值,此时切换指示灯点亮。
直示吊秤操作手册
OCS-XZ单面显示电子吊秤综述电子吊秤是一种直接悬挂于起重设备上从而一次完成起吊、称重和记录的高精度衡器,由于电子吊称固有的使用方便、不占空间、价格低廉等优点,使它非常适合于冶金、建材、仓库、码头等行业和部门使用。
本公司生产的单显示电子吊秤采用1.2英寸超高亮LED显示器,显示醒目,耐撞击,适用于各种称重场合。
功能特点△良好的动态称重性能,不因重物的晃动而影响称重结果△1,000,000的内部分辨率带来的高精度和高稳定度△电池充电一次可连续使用100小时△节电和自动关机功能△自动或手动记录最近20次称重记录并不受断电影响△自动或手动累计称重值,并能显示累计次数和累计重量并不受断电影响△电池电压显示△自动非线性修正功能,保证更高的精度△良好的电磁兼容性能,适合恶劣环境工作△可选配无线遥控功能,在20米内控制吊秤的置零、查询、累计、累显或关闭△可选配无线数传模块或无线大屏幕,在至少350米外接收称重数据。
主要技术指标△称重精度:符合OIML Ⅲ级秤标准△电池充电一次连续工作时间:100小时(典型)△工作环境温度:-10℃-40℃(需吊钢水等炽热物体时请与厂家说明)△环境湿度:≤90%R.H△显示器规格:LED显示:5位30mm(1.2”)LED显示器规格和基本参数注:分度值可根据用户要求设置,表中所列为常用值外形、指示灯和按键1、外形2、指示灯和按键⑴指示灯绿灯:显示重量值稳定时,绿灯亮。
红灯:电池电压低于5.8V需要充电时,红灯亮。
红绿灯:充电时,该灯由红变绿,变绿后,建议再充电1小时。
⑵面板上的按键绿键:置零和去皮键。
黑键:查询键。
红键:电源开关键。
⑶遥控器上的按键→О←:置零和去皮键。
Н:查询键。
*:手动累计时,按该键存人称重记录。
▲:累计次数和累计重量显示键。
配置1、基本配置⑴电子吊秤秤体。
说明书 PCA320新直视吊秤OCS-L-XZ
使用准备 5.
................................................................................................................................................................... 11
吊秤校正 标定 5.5.
( ) ............................................................................................................................................... 11
2.请正确使用吊秤
动态 累计
kg
lb
零位 毛重 皮重 净重
吊易约具造束过成了大偏单载点加载
动态 累计
kg
lb
零位 毛重 皮重 净重
错误
错误
严载禁后推的拉吊加秤
动态 累计
kg
lb
零位 毛重 皮重 净重
动态 累计
kg
lb
零位 毛重 皮重 净重
单请点保加持载吊秤
错误
2
正确
目录
使用须知 1.
................................................................................................................................................................... 4
显示器及光标 4.2.
吊秤
CX-OCS直视吊秤板说明书一、概述QCS系列直视电子吊秤由吊挂件、高精度传感器和本公司专为吊秤开发的A/D转换器及显示器组成。
5位1.2英寸(字高30㎜)超高亮数码显示器,清晰明亮,在较远的地方也能清晰读数。
由于采用独特的抗抖动、振动、摆动智能数字滤波器,读数稳定性好,稳定时间短(< 5秒)。
具有即时去皮和延迟去皮功能。
具有自动累计功能。
采用低功耗设计,使电池的使用时间更长,充足电池LED显示时可连续工作30小时。
还具有电池过放电保护电路,避免了因电池过放电而造成电池的损坏和使用寿命缩短的现象。
自动省电和自动关机功能,使电池的使用时间更长。
开机和关机时,电池电量的显示(百分比显示)使您及时了解电池电量,以选择合适的充电时机。
◎使用温度范围:-10℃ ~+40℃;◎A/D转换速度:35次 /秒;◎相对温度:< 90%RH;◎传感器供桥电压:5V;◎综合精度:Ⅲ;◎置零范围:<10%FS;◎去皮范围:10%FS-100%FS;◎无线遥控使用距离≤15米;CX-OCS系列电子吊秤具有计量精度高,快速稳定,使用方便,适用于仓库、码头、工厂、货场等起吊场合。
二、电源的开/关1、在关机状态,按【去皮,开/关】键,接通电源,仪表显示软件版本号:〖Uer3.3〗,1秒钟后仪表进行:〖000000〗--〖999999〗自检。
自检结束后,显示电池电量:〖Pbt85〗,进行零位初始化。
正常情况显示:〖 0〗a.如显示:〖HHHHHH〗表示开机时底秤零位过高,第一次使用时,可通过重新标定使显示值回零。
b.如显示:〖LLLLLL〗表示开机时零位太低,1.5秒后显示:〖 -OUEr 〗表示负溢出,检查传感器零点输出是否 < -1 % F·S。
★注:Pbt85表示电池电量为85%;〖 OUEr 〗表示称量正溢出。
2、面板按键说明:红按钮:表示【去皮,开/关】键;绿按钮:表示【*】键。
3、在通电状态,持续按住【去皮,开/关】键,5秒后显示电池电量:〖Pbt85〗这时放开【去皮,开/关】键,自动切断电源。
colo-680dt吊秤显示仪说明书
colo-680dt吊秤显示仪说明书colo-680dt吊秤显示仪:①合金钢外壳,电镀防锈处理。
②高强度吊钩吊环,安全超载150%以上。
③干电池2.8AH,充电一次可以连续使用40小时以上。
④的无线传输模块,加密无线数据传输,无干扰。
⑤配备移动小车方便移动使用。
⑥传感器均匀无故障时间50000小时以上。
⑦可选不锈钢秤体、无线大屏幕显示及软件等。
无线吊秤量程范,Ccolo-680dt吊秤显示仪:高精度直视电子吊秤是一种用途极为广泛、价格经济的通用型电子吊秤,操作简单、使用方便,适用于各类需要悬挂计重的行业。
适用于各种贸易结算场合。
直视电子吊秤由吊挂件、高精度传感器和专为吊秤开发的A/D转换器及显示器组合。
超高亮数码显示器,清晰明亮,在较远的地方也能清晰读数。
由于采用*的抗抖动、震动、摆动智能数字滤波器,读数稳定性好,稳定时间短,高强度铝合金铸造机壳。
配置手持式红外遥控器,实现远距离去皮、置零、累计、清除、数值保持等功能。
采用低功耗设计,使电池的使用时间更长。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
直视式无线吊秤说明书
VOZ-100型
郑州沃众电子衡器有限公司
郑州沃众电子衡器有限公司是有原“郑州天恒电子科技有限公司”“郑
州众达电子衡器有限公司”“郑州天恒众达衡器有限公司”“郑州晨旭电子科技有限公司”经过改组合并成立的一家集工业衡器研发、生产、销售为一体的集团型高新技术企业,是全球领先的精密仪器制造商之一。
公司成立以来坚定不移地立足科技创新,潜心产品技术研发,严格遵守:质量第一,信誉至上的原则。
多年来,公司始终致力于产品的开发和应用,在世界衡器及仪器领域方面一直拥有处于领先地位的新技术及新产品。
公司占地8000平米,现有固定资产3000多万元,职工中、大专以上学历占总人数的80%。
其主要产品有SCS系列电子汽车衡、OCS系列电子吊秤、行车秤、装载机秤、电子平台秤等。
我们将以“质量第一,客户至上,科技领先,服务优质”的经营宗旨通过我们和全国代理商的共同努力使“沃众衡器”品牌成长为民族顶级品牌。
公司旗下有“沃众衡器”高端工业衡器产品、“天恒众达”电子吊秤、“天恒电子”仪器仪表等。
公司建立了完善的质量保证体系,多次被评为产品质量信得过单位和重合同守信用企业,并通过国家A级计量认证及国际质量体系IS09001:2008认证,公司建立了完善的销售服务网络,在全国二十几个区域中心城市设立了驻外销售服务机构,秉承“真诚服务、主动服务、规范服务、细致服务”的服务理念,为顾客提供最快最好的服务。
公司服务网点有上海、北京、天津、哈尔滨、成都、济南、石家庄、杭州、昆明、无锡、安徽、
昆明、长沙、兰州、潍坊、南京、鞍山、沈阳、重庆、太原、运城等二十多个城市,可随时随地为用户提供服务。
“立足创新、专注质量、诚信服务、真诚合作、共同发展”是对用户始终如一的追求,为客户提供优质、安全、可靠的技术和产品是对用户永恒的方针。
我们将不断超越自我,一如既往地为客户创造价值,提供更优质的技术、产品和服务。
一、直视吊钩电子称概述:
电子吊钩秤是一种悬挂式电子秤,要求使用场合必须有电葫芦,一般用于
钢铁厂、卷板厂、炼钢厂、开平煎板厂、桥梁厂、重型机械厂、码头等;
二、直视吊钩电子称特点:
1. 良好的动态称重性能,不因重物的晃动而影响称重结果
2. 集成度高,具备很高的可靠性
3. 1,000,000的内部分辨率带来的高精度和高稳定度
4. 自动记录最近13个称重记录并不受关电影响
5. 可选配无线遥控器,方便操作
6. 可选配无线显示仪表,数据无线传输距离60-200米可选,使吊秤同时具备直示吊秤
三、直视吊钩电子称优点:
a. 可选配高温隔热型
b. 大字符LED红色数码管显示,识别数字清晰
c. 去皮、置零功能;重量保持功能,当物品挡住操作员的视线后,可以启用保持键,让当前重量保持在显示屏上,卸下被称重物在读取重量;
d. 带遥控器,可以在50米范围距离内操作;
四、直视吊钩电子称量程误差材质:
量程:0.5T、1T、2T、3T、5T、7.5T、10T、20T、30T、50T、100T、200T
误差感量:0.1kg、0.2kg、0.5kg、1kg、2kg、5kg、10kg、20kg;
材质:铝合金外壳或钢制防撞外壳、重量轻、外观大方;上下吊环为国家标准尺寸,表面特殊处理;
五、直视吊钩电子称技术指标:
1. 称重精度:符合国家III级秤标准
2. 电池充电一次连续工作时间:60小时(典型)
3. 额定过载:120%FS
4. 工作环境温度:-20℃~70℃(需吊钢水等炽热体时请与厂家说明)
5. 环境温度:≤90%R.H
6. 显示器规格:5位30mm(1.2'') LED显示器
七、密码输入、参数设置、校准
★秤体开关机键
当为关机时,按此键开机;
当为开机时,短按此键,执行置零操作;
当为开机时,长按此键,执行关机操作;
★设置分度值
功能:可将分度值修改成 2e,e,0.5e,当为5吨秤时,可选择5公斤,
2公斤,1公斤,默认值为2公斤;
操作:开机显示0~9自检,长按“A”键3秒,显示当前分度值,再按“A”键循环选择,正确选择后,短按秤体开关键确认,按“D”键直接退出。
注:0.2e分度值:加载状态下,AB键进入标定,再按B键,再按D键即可。
★设置比例值
功能:修改比例值;
操作:开机显示0~9自检,长按“B”键3秒,显示当前比例值,按“A”当前闪烁位加1,按“B”键当前闪烁位减位,按“C”键闪烁位移动一位,修改完成后,短按秤体开关键确认,按“D”键直接退出。
★查看超载记录
操作:开机显示0~9自检,长按“C”键3秒,首先显示超载总次数两秒,然后黑屏一秒,然后依次显示超载记录最后10,不足10次,按实际次数显示,每个记录显示2秒,然后黑屏1秒。
在超载记录显示期间,按任意键退出,返回到正常称重状态。
★按比例加减秤
操作:开机显示0~9自检,长按“D”键3秒,显示原值,当值为1000时,不加不加,按“A”键,值增加,按“B”键,值减少,其它键退出,修改完毕,短按秤体开关键确认完成。
注:只有重量大于200公斤时,按比例加减秤才工作;
★置零操作:
重量稳定,按“C”键或短按短按秤体开关键,执行置零。
★累加操作:
称重状态上,当重量稳定,且重量大于0时,按“A”键一次,累加一次重量,并显示总累计次数两秒,黑屏一秒,然后显示高位两秒,黑屏1,再显示低位2秒,黑屏1秒,返回到称重状态。
★累显操作:
称重状态下,按B键,查看累计信息,显示和按A键效果相当,只是不进行累计,只具有查看功能。
★总累清:累显显示状态,短按秤体开关键,累清存贮重量。
重量保持:
重量稳定,短按“D”键,重量保持30秒,再次短按“D”键,退出保持功能。
★遥控关机:
称重状态下,长按“D”键,秤体自动关机。
★重量标定:
操作:空秤置零,挂起与吨位相当的砝码,稳定,同时按AB键,进入标定状态,按“A”键选择吨位,完毕后再按B键,提示砝码重量正好与当前砝码相当,再直接按B键,就完成了标定;如果砝码重量不是额定重量,再显示砝码重量时,按“A”键调整正在闪烁位,如果当前位不需要修改,等闪烁移动后,再按“A”键调整,闪烁在每一位时闪10秒,无操作自动移动下一位;
★注1:电池采用6V供电,开关机时,PbT为电量百分比显示;
★注2:CHAO,代表重量超;开机自动置零范围30%,手动置零范围:100%。
★注4:稳定5分钟无操作,显示“-”,重量变化,恢复正常,稳定30分钟,自动关机。
★注5:标定时,分度值自动定为额定分度值的5分之1,比如10吨秤,为1公斤,需手工修改。
六安全操作及常见故障
1 安全操作
1.1 .起吊前,认真检查秤钩、环各部分连接是否牢靠。
卡簧、镙帽有无脱落,电池门关好与否。
确认完好后方可起吊。
1.2 作业完毕,将秤体及时放入小车内,将电池和仪表充电。
1.3 .长时间吊装,不需计量时,请把秤体摘下,以延长使用寿命.
1.4雷雨天气,最好不要使用,以防雷击.
1.5为避免产品偶然出现称量误差,给用户造成损失,建议用户找一固定物,每天作业前称此物,测试称量无明显误差后再使用。
2 常见故障解决方案
2.1 仪表开机后没有任何显示
检查仪表电池是否有电(若电池无电,对仪表电池充电)。
2.2 仪表开机后显示“中断”
检查秤体电池是否有电。
秤体的电池与数据采集模块连接是否正常。
