自动重合闸漏电保护断路器剖析
(三相)自动重合闸漏电保护开关
自动重合闸漏电保护开关2.1 产品简介很多用电设备特别是无人值守的用电设备，由于分布广、工作环境差，由此带来了一系列的问题。
最突出的特点是安全供电问题。
常因超负荷用电、维修人员粗心、供电设备故障、电线老化、自然灾害、人为破坏等原因，导致电压突然升高等,使很多设备被烧坏，给供电的安全带来很大隐患。
按照用电安全的相关要求，所有安装有室外的用电设备都应安装漏电保护开关。
无论在夏季还是冬季，常因生产、生活用电过度导致电压/电流起伏很大、电磁干扰等，引起空气开关、漏电开关跳闸。
尤其在雷雨天气，漏电开关极易受雷电影响。
据调查，在一次雷暴的天气约20%-30%的户外用电设备的漏电开关跳闸，有的地区最严重的超过50%，使大面积户外设备中断工作。
同时，还因气候恶劣,没法及时恢复设备工作,给经济带来较大的经济损失。
事实上，而这些跳闸仅仅只需要简单的人工合闸，就可以恢复设备工作。
但由于空气开关、漏电开关跳闸后不能自动重新合闸，需要人工逐一合闸；加上设备分布太广、数目太多，加之很多设备安装在荒郊野外、有的电源开关被锁在居民宿舍、单位大院里，给恢复工作带来极大的困难和维护工作量。
针对漏电开关跳闸后，能够迅速恢复工作，我公司开发了HD-ACPD系列自动重合闸漏电保护开关（以下简称“自动重合闸漏电保护开关”），符合《GB 6829-1995剩余电流动作保护器的一般要求》、《GB 16917.1-2003 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》、中国移动基站要求和广东省电信有限公司《小灵通基站用自动重合闸漏电开关技术要求和测试方法》。
彻底解决漏电跳闸后自动恢复供电、提高网络服务质量、减少网络建设投资和降低维护成本。
2.2 产品概述HD-ACPD系列自动重合闸漏电保护开关是利用机械自动化原理，结合现代电子技术研制成功的新一代高科技安全用电产品，具有过电压、欠电压、漏电、过流、短路等主要电气故障的保护功能，并具有故障识别、故障指示、合闸前故障检测、自动重合闸、远程监控、在线修改参数及软件升级等功能。
浅谈自动重合闸装置
前首 先应 熟悉 定额 。各 项定 额 中的 Ｔ程 内容也 应在 选用 定额 前 弄清 楚 ，以免 重算 或漏 算 。 南于公路 建 设迅速 发展 ，新 技术 、 新工 艺 、新材 料大 量 出现 ，从而 造成 概 、预算 定额 缺项 。为 了 更 好 地做好 投标 报 价 ，就有 必要 做好 补充 定额 的工 作 。在编 制 补充定 额 时．首先应 对新 技术 、 工艺 、 材料进 行分 析研 究 ， 新 新 并 与 已有 的类 似结 构 的定额 做 比较 。只是 材料 不 同而施 工步 骤 大致 相 同的结 构 ，可参 照类 似结 构定 额进 行抽 换和 调整 ，其他 专业 的定额 中有相 应定 额 的 ，也 可将其 调 整后 作为 补充定 额 使 用 。对 于全 新结 构 的工程 则要 多 花些 时 问和精 力 ，弄懂其 结构 和 施工 工 艺 ，并 根 据概 、预算 定 额的编 制办 法 和原则 ，编制 补 充 定额 。对 补充 定额 要 跟踪调 查 ，通过 工程 实 践进行 调整 和完 善 ，使 之成 为 比较成熟 的补 充定 额 。
以个 为单 位 。 因此算 标人 员在查 对 过程 中要 认真 、仔 细 ，单位 不 同 的 下程 量 要及 时 换算 ， 以免 南于 失误 造 成 报价 不 准 。此 外 还有 一 个 影 响工 程量 变 化 的 因 素 ，就是 工 程 补遗 书 ，如 果 补 遗 书中有关 工程 量 变化未 能反 映在 报 价 中 ，那 么业 主将 认为 变化 的下程量 已包 括 在定额 价 中将来 计量 时 不予 支付 ，对 此应 予 以重视 ，避免 造成 直接 经济 损失或 报 价不 准。 ４ ． 算材 料价格 ２计 丁、料 机单 价 是 投 标报 价 的 计 费基 础 ，一般 情 况 下 ，人 工费 单价 可根 据各 省对 《 路基 本建 设工 程概 算 、预算 编制 办 公 法 》的补 充规 定 中套用 ，机 械 台班单 价 由于受 油燃料 及 电 的价 格影 响较 大 ， 只要 油 燃 料及 电的 价格 相 对 稳定 ，机械 台班 单 价也 不会 变化太 大 ，而 材料 单位 因为 供应 价格 、运 输方 式及 运 距 因素 ，加之一 旦材 料供 不 应求 以及 国家 政策 变化 因素 ，这 些 都给 确定 材料 价格 带来很 多 困难 ，所 以一 方 面要 对所 需 材料 价 格进行 各方 面询 价 。现在 地 方各 级定额 站通 常 每季 、每 月都会 发 布 当地主 要材 料 的市场 价格 ，平 时要 有 意识地 搜集 并 根据 需 要 归类 整理 ，以便决 定材 料价 格 时作 为参考 。另 一方 面要 对 询 价结果进行分析 ，根据已有的材料价格信息资料和对主要材料 价 格供求 发 展趋 势 的了懈 ，确 定询 价 时效 和可能 发生 变化 的趋 势 ，使 材 料 价 格 的 取定 趋 于合 理 。１ 程 材料 价格 大 致 两 种 ， ＿ 外地 采 购价 格和 当地采 购 价格 。 当地采 购 的材料 一般 由当地材 料供 应 商运 至工 地 ，有些 大宗 材料 ，如 片石 、路 面用 碎石 等 自 己组 织开 采 、 加工及 运输 的 ， 其预 算价 格按 实际 消耗 费用计 算； 外地 采购 的材料单 价计 算 主要包 括 材料 出厂 价及 包装 费 ， 由材 料生 产厂 家 到Ｔ地 现场 储存 处所 需 的运 输费 和杂 费 。计 算 材料 价格 时要 注 意分清 主要 材料 和次 要材 料 ，对 那些 数量 或价 格变 动对 投标 报价 影 响大 的材料 ，要 多分 析 、多研 究 ；对那 些 次要 材料 ，可少 花 费时 间和精 力 ，以便 取得事 半 功倍 的效果 。 此外 ， 些 ＿程业 主为 了保证 质量 ， 有 Ｔ 对某 些 材料例 如水 泥 、 钢材 、沥青 等 进行统 一 采购 或指 定产 家供 货 ，计算 时其 预算 价 格应按 招标 文件 规定 的价格 加上 运杂 费及相 应 的损耗 。 ４３合理 选用 定额 ． 有 了完 整 、准确 的 工程 量和切 合 实 际的工 料机 价格 ，就 为 编制 投标 文件 打好 了坚 实 的基础 。合 理地 选用定 额 则是 为工 程 定 价 的过程 ，因此它 是算 标人 员 的主要 ｌ作 之 一 。使用 定额要被 继 电保护 再次 断开 ，因而就 不 能 靠性 ，减 少线 路停 电 次数及 停 电时 间 ，特别 是对单 侧 电源 的单

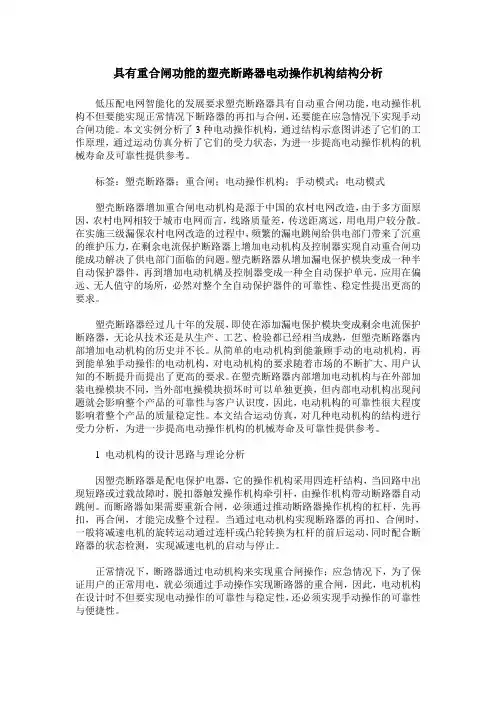

具有重合闸功能的塑壳断路器电动操作机构结构分析
具有重合闸功能的塑壳断路器电动操作机构结构分析低压配电网智能化的发展要求塑壳断路器具有自动重合闸功能，电动操作机构不但要能实现正常情况下断路器的再扣与合闸，还要能在应急情况下实现手动合闸功能。
本文实例分析了3种电动操作机构，通过结构示意图讲述了它们的工作原理，通过运动仿真分析了它们的受力状态，为进一步提高电动操作机构的机械寿命及可靠性提供参考。
标签：塑壳断路器；重合闸；电动操作机构；手动模式；电动模式塑壳断路器增加重合闸电动机构是源于中国的农村电网改造，由于多方面原因，农村电网相较于城市电网而言，线路质量差，传送距离远，用电用户较分散。
在实施三级漏保农村电网改造的过程中，频繁的漏电跳闸给供电部门带来了沉重的维护压力，在剩余电流保护断路器上增加电动机构及控制器实现自动重合闸功能成功解决了供电部门面临的问题。
塑壳断路器从增加漏电保护模块变成一种半自动保护器件，再到增加电动机構及控制器变成一种全自动保护单元，应用在偏远、无人值守的场所，必然对整个全自动保护器件的可靠性、稳定性提出更高的要求。
塑壳断路器经过几十年的发展，即使在添加漏电保护模块变成剩余电流保护断路器，无论从技术还是从生产、工艺、检验都已经相当成熟，但塑壳断路器内部增加电动机构的历史并不长。
从简单的电动机构到能兼顾手动的电动机构，再到能单独手动操作的电动机构，对电动机构的要求随着市场的不断扩大、用户认知的不断提升而提出了更高的要求。
在塑壳断路器内部增加电动机构与在外部加装电操模块不同，当外部电操模块损坏时可以单独更换，但内部电动机构出现问题就会影响整个产品的可靠性与客户认识度，因此，电动机构的可靠性很大程度影响着整个产品的质量稳定性。
本文结合运动仿真，对几种电动机构的结构进行受力分析，为进一步提高电动操作机构的机械寿命及可靠性提供参考。
1 电动机构的设计思路与理论分析因塑壳断路器是配电保护电器，它的操作机构采用四连杆结构，当回路中出现短路或过载故障时，脱扣器触发操作机构牵引杆，由操作机构带动断路器自动跳闸。
安全自动装置之自动重合闸讲解
安全自动装置之自动重合闸讲解一、自动重合闸的原理自动重合闸是在电力系统出现短路故障后，通过自动执行器将高压断路器的闭锁机构解开，达到重新合闸、恢复电力供应的目的。
其原理主要包括两个方面：故障检测和重合闸操作。
故障检测：通过电流、电压等传感器感知电力系统的工作状态，当检测到电力系统出现短路故障时，自动重合闸装置会向控制器发送故障信号。
重合闸操作：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，实现断路器的合闸操作。
然后，控制器会检测电力系统是否恢复正常，如果正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开，以避免电力系统受到更大损坏。
二、自动重合闸的工作流程自动重合闸的工作流程主要包括以下几个步骤：检测故障、解锁闭锁机构、合闸操作和故障恢复判断。
1.检测故障：自动重合闸通过安装在电力系统中的传感器检测电流、电压等参数，当检测到电力系统出现故障时，会发出故障信号。
2.解锁闭锁机构：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，使断路器能够合闸。
3.合闸操作：经过解锁闭锁机构后，自动执行器会控制断路器合闸，使电力系统重新供电。
4.故障恢复判断：控制器会监测电力系统的运行状态，如果检测到故障已经消除，电力系统恢复正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开。
三、自动重合闸的应用场景自动重合闸适用于各种电力系统，特别是对于较大容量的电力系统，自动重合闸可以快速恢复电力供应，减少停电时间，提高电力系统的可靠性。
以下是一些自动重合闸的应用场景。
1.供电可靠性要求高的场所：如医院、飞机场、铁路等场所，对电力系统的稳定供电要求较高，一旦出现故障需要快速恢复供电。
2.对停电时间要求较短的场所：有些生产流程、数据中心等场所，对停电时间的要求非常严格，自动重合闸可以帮助尽快恢复供电，减少生产线和数据的中断。
3.长距离输电线路：对于长距离输电线路，一旦发生短路故障，停电范围较大，自动重合闸可以帮助恢复供电，减少停电范围。

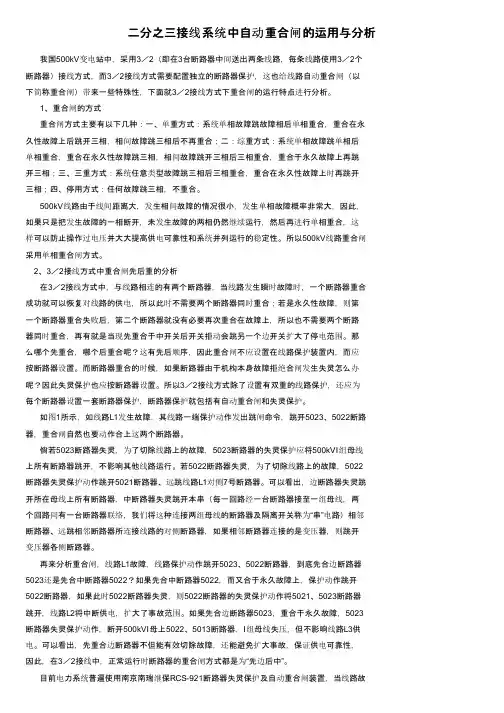

二分之三接线系统中自动重合闸的运用与分析
二分之三接线系统中自动重合闸的运用与分析我国500kV变电站中，采用3／2（即在3台断路器中间送出两条线路，每条线路使用3／2个断路器）接线方式，而3／2接线方式需要配置独立的断路器保护，这也给线路自动重合闸（以下简称重合闸）带来一些特殊性，下面就3／2接线方式下重合闸的运行特点进行分析。
1、重合闸的方式重合闸方式主要有以下几种：一、单重方式：系统单相故障跳故障相后单相重合，重合在永久性故障上后跳开三相，相间故障跳三相后不再重合；二：综重方式：系统单相故障跳单相后单相重合，重合在永久性故障跳三相，相间故障跳开三相后三相重合，重合于永久故障上再跳开三相；三、三重方式：系统任意类型故障跳三相后三相重合，重合在永久性故障上时再跳开三相；四、停用方式：任何故障跳三相，不重合。
500kV线路由于线间距离大，发生相间故障的情况很小，发生单相故障概率非常大，因此，如果只是把发生故障的一相断开，未发生故障的两相仍然继续运行，然后再进行单相重合，这样可以防止操作过电压并大大提高供电可靠性和系统并列运行的稳定性。
所以500kV线路重合闸采用单相重合闸方式。
2、3／2接线方式中重合闸先后重的分析在3／2接线方式中，与线路相连的有两个断路器，当线路发生瞬时故障时，一个断路器重合成功就可以恢复对线路的供电，所以此时不需要两个断路器同时重合；若是永久性故障，则第一个断路器重合失败后，第二个断路器就没有必要再次重合在故障上，所以也不需要两个断路器同时重合，再有就是当现先重合于中开关后开关拒动会跳另一个边开关扩大了停电范围。
那么哪个先重合，哪个后重合呢？这有先后顺序，因此重合闸不应设置在线路保护装置内，而应按断路器设置。
而断路器重合的时候，如果断路器由于机构本身故障拒绝合闸发生失灵怎么办呢？因此失灵保护也应按断路器设置。
所以3／2接线方式除了设置有双重的线路保护，还应为每个断路器设置一套断路器保护，断路器保护就包括有自动重合闸和失灵保护。
自动重合闸漏电保护开关电路
自动重合闸漏电保护开关电路
电路有三个特点，一是有别于一般的一次眺闸开关，它在眺闸后经过一段时间可以自动重合闸试送电，可避免因偶然漏电跳闸让人疲于奔命，甚至摸黑操作而发生事故：二是使用接触器的常闭触点供电，正常时接触器为释放状态，所以平时不耗电;三是电子电路平时也是断电状态，既消除了静态消耗，又不会因长期通电而易受雷电等非常态电源的影响。
电路如附图所示.主要由主控制电、漏电检测电路，以及延时电路等几部分组成。
其工作原理如下： 正常状况下，交流接触器JC的常闭触点JC-1闭合供电，常开触点JC-2断开.漏电检测电路的继电器Jl的常开触点JH 也断开，所以JC线圈及后面的延时电路都不通电。
当负载端漏电时.互感器HG中有感应电流(压)，可控硅SCR导通，Jl 得电，JH吸合，JC得电.JC-I断开负载供电.JC-2闭合自保，漏电检测电路失电，儿又复释放。
与此同时，延时动作电路通电。
市电由变压器T降压、VD5~VD8整流、C2滤波、IC1稳压，得到12V直流电源。
一开始，时基电路IC2(2)、(6)脚因C3两端电压不能突变而星高电平，(3)脚为低电平，继电。
输电线路的自动重合闸装置分析课件
THANK YOU
感谢聆听
功能
自动重合闸装置的主要功能是提高供电可靠性，减少停电时间， 降低线路维护成本，提高电力系统的稳定性。
工作原理
当线路发生故障时，继电保护装置动作，断路器跳 闸，自动重合闸装置启动。
装置会检测线路状态，判断是否需要重新闭合断路 器。
如果检测到线路故障已经消除，自动重合闸装置将 控制断路器重新闭合，恢复线路供电。
05
自动重合闸装置在智能电网中的作用
智能电网概述
智能电网定义
智能电网是一种基于现代信息技 术、通信技术和控制技术的电力 网络，能够实现电力的高效、安 全和可靠传输。
智能电网特点
具备自适应性、预测性、交互性 和优化性等特点，能够实现电力 系统的智能化管理和控制。
自动重合闸装置在智能电网中的重要性
加强自动重合闸装置与智能电网的融合
随着智能电网的发展，自动重合闸装置需要更好地融入其中，实现更加高效和智能的故障处理和供电恢复。这需要加 强相关技术的研究和应用。
推广自动重合闸装置的应用范围
目前，自动重合闸装置主要应用于高压和超高压输电线路中。未来，可以进一步推广该装置的应用范围 ，将其应用到中低压输电线路和配电网中，以提高整个电力系统的供电可靠性。
分类与比较
根据工作原理的不同， 自动重合闸装置可以分 为机械式和电气式两类 。
机械式自动重合闸装置 通常采用弹簧或气压等 机械方式驱动断路器进 行重合操作。
电气式自动重合闸装置 则通过继电保护和控制 系统实现断路器的自动 重合操作。
比较而言，电气式自动 重合闸装置具有更高的 可靠性和响应速度，因 此在现代电力系统中得 到广泛应用。
问题三
自动重合闸装置与继电保护装置 的配合问题。
自动重合闸漏电保护开关
自动重合闸漏电保护开关自动重合闸漏电保护开关单相自动重合闸漏电保护开关CHET-D10A-PDACHET-D20A-PDACHET-D32A-PDACHET-D63A-PDA一、产品概述：CHET系列单相自动重合闸漏电保护开关是利用机械自动化原理，结合现代电子技术研制成功的新一代高科技安全用电产品，具有过电压、欠电压、过流/短路、漏电等主要电气故障的保护功能，并具有电压和跳闸次数显示，故障识别、故障指示、合闸前电压检测、故障检测、过载延时、自动重合闸、远程监控、在线修改参数及软件升级等功能。
单相智能电源保护器具有现有漏电保护开关/空气开关的所有功能，并引入了大型专业设备的“自动重合闸”功能，在性能及可靠性方面也有大幅度的提高。
CHET 系列单相自动重合闸漏电保护开关通过MCU控制主开关闭合前，对供电电压、设备漏电或负载短路故障进行检测。
在运行过程中，能对供电电压和过载、短路、漏电等故障进行跟踪检测，在出现故障时及时切断电源，使用电更为安全可靠；同时通过附设的一组指示灯、数码管和按钮，能显示故障情况，现场电压值，跳闸次数等，为线路检修提供方。
二、产品用途：广泛地应用于各种环境下的无人值守设备的用电保护或用电防火安全要求高的场合，如移动通信基站、小灵通基站、卫星地面接收站、微波转发站、程控交换机、网络交换机、宽带网络交换机、光端机、通信分接点、通信交换机、信号放大器、电子监控、有线电视放大器、环保系统大气监测站、气象遥测站、能源管道遥测站、安全防火要求较高的场所等。
三．产品功能：1．短路保护：自动重合闸漏电保护开关在电流大于额定电流的3倍时，自动重合闸漏电保护开关在0.1秒内断开并显示短路跳闸次数,保证设备的安全性。
2．漏电保护：线路发生15～30mA的漏电时，自动重合闸漏电保护开关在0.1秒内断开并显示漏电跳闸次数。
（漏电不动作电流：15mA，漏电动作电流：30mA。
）33．过流/载保护：电流大于额定电流1.15倍时，自动重合闸漏电保护开关将此电流的持续时间和大小；如果持续时间超过3秒，或期间大于3倍额定电流，自动重合闸漏电保护开关即断开实施保护并显示过流跳闸次数。
漏电保护开关结构详细分析，值得收藏
漏电保护开关结构详细分析，值得收藏漏电保护断路器结构解剖，值得收藏！漏电断路器由DZ47系列断路器和漏电保护器（习惯上称之为脱扣器）组装而成。
断路器部分主要包括以下部件。
1）过电流脱扣器（双金、电磁系统）；2）灭弧装置（灭弧系统）；3）触头系统；4）外壳和接线端子；5）操作机构（手柄、锁扣、跳扣、杠杆）。
断路器的过载保护功能的实现是利用双金属随着温度升高而定向按规律弯曲的原理，正常电流（1.13In）弯曲角度不大，因此推力不足以使脱扣机构脱扣，当达过载电流（1.45In）弯曲角度大，推力足以推动脱扣机构使开关断开，这就是过载保护的原理。
断路器的短路保护功能是由瞬时脱扣器（电磁系统）来实现的，电磁力与电流和匝数之积成正比，由于瞬时脱扣器线圈匝数少（一般只有10匝以下），虽然瞬时脱扣器串接在电路中，电路正常工作时，由于匝数少，正常工作电流产生的吸力不足以克服弹簧的反作用力，因此线路能正常工作，但对于短路电流来说，由于产生的电流与正常工作的电流相比相差几倍以至几十倍或更大，线圈匝数没变，但电流增加几倍以至几十倍，因此吸力也增加了几倍以至几十倍，只要反力弹簧选择合理，都能符合B型、C型、D型瞬时脱扣器的整定要求。
漏电保护器（脱扣器）部分主要包括以下部件。
1）电子组件板（控制线路板）；2）零序电流互感器；3）漏电脱扣器（由牵引线圈、铁芯、弹簧等组成）；4）漏电指示部分及试验按扭等组成。
当无漏电流或漏电流达不到动作电流时，零序电流以感应出的电压不足以触发可控硅G 极（控制极），此时A极（阳极）与K极（阴极）之间相当于一个大电阻达1M（1M=1000000欧姆）以上，脱扣器线圈一般为几十欧姆（30-60欧姆左右），脱扣器线圈与可控硅等效于串联状态。
由于可控硅的等效电阻远远大于脱扣器线圈的电阻值，因此几乎全部电压加在可控硅的A与K两端，脱扣器同乎无压降，微小的电压不能带动脱扣器工作，因此保护器处于守侯状态，断路器处于正常合闸状态。
漏电保护与断路器解析
漏电保护器漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。
它有单相的，也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。
根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。
电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。
脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。
目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。
一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。
直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。
间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。
一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。
在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。
只具备检测、判断功能，不具备开闭主电路功能。
图1为漏电缆电器的结构示意图。
它分组装式和分装两种。
图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。
触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。
试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。
分装式是将漏电脱扣器分离出来，再由外部接线连接。
（2）漏电开关。
同时具备检测、判断、执行功能。
它是漏电继电器和开关的结合体。
（3）漏电保护插座。
将漏电开关和插座组合在一起，使插座具备触电保护功能。
适用于移动电器和家用电器。
二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。
自动重合闸电源保护器漏电开关说明书
横贯光电HG03型基站电源保护器使用手册杭州横贯光电科技有限公司目录一、概述 (3)二、主要功能和性能参数 (3)三、安装 (4)四、通电检查 (4)五、运行使用 (5)六、维护保养及注意事项 (5)一、概述感谢您选用HG03-P型自动重合闸电源保护器，该保护器将会为您的设备提供过压、欠压、过流、短路、漏电、防雷等全方位的保护，有效减少设备故障率和维护工作量。
在安装使用之前，请仔细阅读使用手册，以便对电源保护器功能性能以及安装使用维护要求有比较全面的了解。
二、主要功能和性能参数1、主要功能●上电前合闸条件检测：输入过欠压、漏电、短路，任一故障存在不合闸；●运行检测保护：输入过欠压、.输出过流/短路、漏电，任一故障出现将跳闸，实施保护；.输出过流/短路、漏电保护阈值现场可设置；●任一项保护跳闸后，间隔30～60S后自动重合闸，重合闸前要进行合闸条件检测，符合合闸条件时才合闸，否则不合闸。
●采用变压器隔离供电，自身的工作电源采用抗雷击能力较强的线性电源，以及大容量的压敏器件，提高整机抗雷击能力；●具有雷击能量检测，强雷击时跳闸，断开线路与设备连结，实现设备防雷；●具有实时电压、电流显示，以及累计故障和分类故障次数显示；●可以提供干节点告警信号；2、主要技术参数●额定电压:220V 50Hz●工作电压范围：155V-276V 47HZ-63HZ●额定输出电流：In≥10A/20A，现场可设置In≥32A/45A，现场可设置●漏电保护动作电流：现场可设置●1档：30 mA 2档：50mA/80mA●漏电保护动作时间：≤100MS●过压保护电压●270V±5V，动作时间：2-5S●欠压保护电压●155V±5V，动作时间：2-5S●过流保护电流：现场可设置1档：10A±0.5A，动作时间：2-5S2档：20A±1A，动作时间：2-5S●短路保护电流：≥3In 动作时间:：≤100MS●实时电压、电流显示误差：≤5%●故障累计和分类故障次数显示：不小于10000次三、安装●本保护器可以导轨式安装，也可以加装防水盒后室外抱杆安装；●室外抱杆安装时，用随机配发的喉箍穿过外壳背板，固定在电杆●上，注意保护器出线端向下；●保护器可以串接在空开输出端（工作时空开接通），也可以并接在空开两端（工作时空开断开）；●保护器为上进线下出线，进线和出线均为3P端子：PE、L、N。
三相自动重合闸漏电保护器培训资料
? 上述任一保护动作后，保护器跳闸，切断负载与供电线路的 连接，达到保护用电设备的目的。间隔30秒左右，保护器重 新进行上电前合闸条件检测，上述故障消除后，保护器自动 合闸，恢复供电。
6 维护保养及注意事项
3.3面板操作说明
面板示意图1
- - - - 检测 —— 合闸输出 手动分闸
漏电
零线断
欠压
过压
过流 短路
漏电试验
合闸
设定
过压Ⅰ ：297V 过压Ⅱ ：275V 过压Ⅲ ：253V
欠压Ⅰ ：198V 欠压Ⅱ ：176V 欠压Ⅲ ：154V
过流Ⅰ ：115A 过流Ⅱ ：80A 过流Ⅲ ：50A
漏电Ⅰ ：100mA 漏电Ⅱ ：150m A 漏电Ⅲ ：200m A
2.产品介绍
? 本产品是专为无人值守设备的用电保护而开 发设计的，具有防雷、过流/短路、过压、欠 压、漏电保护，输入零线断开及重合闸功能， 历史故障记录，特别适用于移动基站、电信 基站等无人值守的用电设备。
2.1产品框图
A B
C N
电压互感器
电流互感器
漏电传感器
继电器
用电设备
辅助电源
漏电控制处理器
? 过压保护电压（相电压）： 297V,275V,253V三档可调，
? 动作时间：2～10S
? 欠压保护电压(每相电压)：154V,176V,198V三档可调
?
动作时间：2～10S
? 过流保护电流（每相电流）： 1.10In 动作时间：2~10S
?
50% In，80，% In，110% In 可调
2.2 产品技术指标
自动重合闸断路器分析
自动重合闸断路器分析Gewiss自复位断路器与国内的自动重合闸漏电保护器的区别一、主体结构的差别GEWISS自复位断路器的主体是机械式断路器＋智能驱动模块；国产自动重合闸漏电保护器的主体是继电器＋驱动电子板；基于结构上的根本区别，导致其在应用上也存在本质的区别，Gewiss自复位断路器作为低压保护器件可用于线路的保护，继电器却只能作为设备通断电的控制器件而不能作为线路的保护器件来应用，也就是说国产的自动重合闸漏电保护器作为线路的保护器件来用根本就是不符合低压配电规范的。
二、功能的差别GEWISS的自复位断路器具有的功能只是在断路器的基本保护功能上增加了线路的故障检测功能、故障报警功能和自动复位功能。
国产的自动重合闸漏电保护器则看起来像一个万能的断路器，具有过压保护、欠压保护、过载保护、短路保护、漏电保护、故障告警、自动复位、防雷功能等等。
但是其核心的问题是继电器根本不具有灭弧能力，怎么可能实现短路保护呢！当其通过大电流的时候触点可能会烧结在一起无法断开，而当漏电电流是一个短路电流时，其连漏电保护的功能都实现不了。
三、安全性的差别GEWISS的漏电断路器全部采用的是电磁式的，并且对于交流漏电和直流漏电都动作。
国产自动重合闸漏电保护器都是电子式的（在欧洲已经淘汰了电子式的漏电保护器），而且漏电特性都是对于交流漏电动作，现在开关电源到处可见，一旦发生直流漏电就可能导致人员伤亡或者电气火灾。
四、可靠性的差别Gewiss的自复位断路器完全按照低压电器的标准设计、生产，经过了严酷的电气试验和环境试验，其耐压水平为4kV，达到了IEC60364-4中规定的IV类设备的耐压等级，可以安装于各级配电箱中。
国产自动重合闸漏电保护器则耐过电压能力很低，本身比较容易损坏，因此许多产品中安装了防雷器件，但是这并不能解决根本问题，反而会增加出故障的机率。
五、应用上的差别GEWISS的自复位断路器可应用于任何配电箱中，能适应各种环境。
5.自动重合闸解析
5.2 输电线路的三相一次自动重合闸
▪ 三相一次重合闸的跳、合闸方式：
▪ 无论本线路发生何种类型的故障，继电爱护装置 均将三相断路器跳开，重合闸起动，经预定延时 发出重合脉冲，将三相断路器一起合上。
▪ 假设是瞬时性故障，因故障已经消逝，重合成功， 线路连续运行；
▪ 假设是永久性故障，继电爱护再次动作跳开三相， 不再重合。
甚至在最末一级线路上故障时，都会使连接在这条线路上 的全部用户停电。
重合闸后加速爱护
▪ 后加速爱护的优点： ▪ 第一次是有选择性的切除故障，不会扩大停电范围，
特殊是在重要的高压电网中，一般不允许爱护无选 择性的动作而后以重合闸来订正〔即前加速的方 式〕； ▪ 保证了永久性故障能瞬时切除，并仍旧是有选择性 的； ▪ 和前加速相比，使用中不受网络构造和负荷条件的 限制，一般说来是有利而无害的。
▪ 单相自动重合闸： ▪ 单相短路时只跳开故障相，经肯定时间重合单相、
假设不成功再跳开三相的重合方式称为单相自动重 合闸。
5.3.1 单相自动重合闸与爱护的协作关系
▪ 以下图为爱护装置、选相元件与重合闸回路之间相互协作的框图。
纵向不对称问题的处理
▪ 在单相重合闸过程中，由于消失纵向不对称，因此将产生负 序和零序重量，这就可能引起本线路爱护以及系统中的其它 爱护的误动作。
重合闸时限的整定原则
▪ 现在电力系统广泛使用的重合闸都不区分故障是瞬 时性质还是永久性质的，对于瞬时性故障，必需等 待故障点的故障消退、绝缘强度恢复后才有可能重 合成功。
▪ 上述时间与湿度、风速等气候条件有关。 ▪ 对于永久性故障，还要考虑重合到永久故障后，断
路器内部的油压、气压的恢复以及绝缘介质绝缘强 度的恢复等，保证断路器能够再次切断短路电流。
自动重合闸原理
自动重合闸原理 Last updated on the afternoon of January 3, 2021自动重合闸原理一、自动重合闸原理及原理图本保护器是采用互感器采样放大运算驱动电力继电器实现短路、过载、漏电、过压及欠压保护脱扣的。
采用全隔离采样。
由电流互感器、漏电互感器和电压互感器组成。
脱扣后不断检测电压、电流、漏电等供电情况，若故障消失，控制模块驱动电力继电器实现重合供电（即自恢复供电）。
经控制模块运算判断为永久性故障时，控制模块不在驱动电力继电器，从而实现闭锁，此时需要工作人员排除现场故障解除闭锁恢复供电。
二、过载及短路脱扣保护1、过载短路脱扣原理及原理图供电环路电流经过互感器（CT）检测，送至控制模块运算判断，当电流超过安全值时，控制模块驱动磁保持电力继电器断电，从而确保供电线路和负载设备的安全。
经控制模块判断为瞬时性故障后，控制模块驱动磁保持电力继电器接通电源，从而确保负载设备持续工作。
2、出现过载短路的几种情况1、1设备开启时的瞬间过流；1、2瞬间雷击浪涌的泄放电流；1、3设备加载时的瞬间过电流；1、4供电线路加载时过电流；1、5供电线路短路时的短路电流（短路电流由环路阻扰决定）。
3、动作时间1、1过载故障动作时间：2s1、2短路故障动作时间：≤30WS4、分断能力、短路承载能力1、1符合接通和短路时承载3000A和4500A的故障电流或短路电流。
1、2符合IEC62055-31、IEC62053-21和IEC62053-11相关要求。
1、3符合CU1、CU2、CU3和CU4、要求。
三、漏电保护功能1、漏电保护原理及原理图进线端电源经过漏电互感器（CT-F）检测送至控制模块运算判断，当负载端无漏电时，零线电流（ⅠN）等于火线电流（ⅠL）且电流方向相反。
经电磁转换抵消后，电流互感器输出U1为“0”，当负载端有漏电时，零线电流（ⅠN）不等于火线电流（ⅠL）。
经电磁转换后无法抵消，电流互感器根据漏电流大小输出漏电信号为U1，当U1大于安全值时，控制模块驱动磁保持电力继电器断电，从而保护供电线路设备及人身安全。
三相自动重合闸漏电保护开关
(三相)自动重合闸漏电保护开关自动重合闸漏电保护开关产品简介很多用电设备特别是无人值守的用电设备, 由于分布广、工作环境差, 由此带来了一系列的问题。
最突出的特点是安全供电问题。
常因超负荷用电、维修人员粗心、供电设备故障、电线老化、自然灾害、人为破坏等原因,导致电压突然升高等 , 使很多设备被烧坏,给供电的安全带来很大隐患。
按照用电安全的相关要求, 所有安装有室外的用电设备都应安装漏电保护开关。
无论在夏季还是冬季,常因生产、生活用电过度导致电压 /电流起伏很大、电磁干扰等,引起空气开关、漏电开关跳闸。
尤其在雷雨天气,漏电开关极易受雷电影响。
据调查,在一次雷暴的天气约20%-30%的户外用电设备的漏电开关跳闸,有的地区最严重的超过 50%,使大面积户外设备中断工作。
同时,还因气候恶劣 , 没法及时恢复设备工作 , 给经济带来较大的经济损失。
事实上, 而这些跳闸仅仅只需要简单的人工合闸,就可以恢复设备工作。
但由于空气开关、漏电开关跳闸后不能自动重新合闸,需要人工逐一合闸;加上设备分布太广、数目太多,加之很多设备安装在荒郊野外、有的电源开关被锁在居民宿舍、单位大院里,给恢复工作带来极大的困难和维护工作量。
针对漏电开关跳闸后, 能够迅速恢复工作, 我公司开发了 HD-ACPD 系列自动重合闸漏电保护开关 (以下简称“自动重合闸漏电保护开关” ) ,符合《 GB 6829-1995剩余电流动作保护器的一般要求》、《 GB 家用和类似用途的带过电流保护的剩余电流动作断路器 (RCBO)》、中国移动基站要求和广东省电信有限公司《小灵通基站用自动重合闸漏电开关技术要求和测试方法》。
彻底解决漏电跳闸后自动恢复供电、提高网络服务质量、减少网络建设投资和降低维护成本。
产品概述HD-ACPD 系列自动重合闸漏电保护开关是利用机械自动化原理, 结合现代电子技术研制成功的新一代高科技安全用电产品,具有过电压、欠电压、漏电、过流、短路等主要电气故障的保护功能, 并具有故障识别、故障指示、合闸前故障检测、自动重合闸、远程监控、在线修改参数及软件升级等功能。
单相自动重合闸漏电保护开关的详细功能
2) 短路保护：线路发生短路，HD自动重合闸开关在0.03秒内断开，比一般的空气开关或保险丝快10倍以上，保证设备的安全性。
3）过压保护：电压过高时，HD自动重合闸漏电保护开关断开，电压降回正常后，HD开关自动重合闸通电。
4）欠压保护：电压过低时，HD自动重合闸漏电保护开关断开，电压升到正常后，HD开关自动重合闸通电。
9）零线断开保护：当“零线”松动或被人剪断后，导致电压失衡，本功能在电压失衡时，自动断开供电。
10）合闸前检测：HD自动重合闸漏电保护开关在合闸前对线路进行检测，如果供电电压异常，线路存在漏电或短路情况时，将封锁合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电，在事故发生前阻止了事故的发生。
5）漏电保护：线路发生15~30毫安的漏电或人身触电时，HD自动重合闸开关在0.03秒内断开，保证了人身的安全。
6）智能漏电识别：可识别各种干扰信号与漏电信号，可避免假漏电跳闸。
7) 断电时自动断开：线路断电时，自动断开输入与输出线路。重新来电时，检测到供电正常，则自动合闸通电。
8）零火线接反保护：本功能在零火线接反时，不合闸，避免电器烧毁事故的发生
HD单相自动重合闸漏电保护开关可在跳闸后自动重合闸，带有零火线接反保护和零线断开保护，保护设备不断电，保证无人值守设备连续工作，减少损失。
1）过流保护：当电流大于额定电流1.15倍时，将监测此电流的持续时间和大小；如果持续时间超过3秒，或期间大于5倍额定电流，HD自动重合闸漏电保护开关即断开实施保护。
12）远程控制：内部具有RS232通信接口，需要时可以外接，方便与远程监控设备相连，实现远程监控。
13）故障报警：上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FDDZ20LE（DZ）系列
带自动重合闸功能漏电保护断路器
使用说明书
广东佛电电器有限公司
1.用途
FDDZ20LE（ZD）系列智能漏电保护断路器（带自动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的产品。
集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的远程负荷监控型智能断路器。
FDDZ20LE（ZD）系列断路器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、欠压、过压、缺相等进行保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接口。
本产品执行GB14048.2/IEC60947-2标准。
2. 使用环境和工作条件
a.周围空气温度;上限不高于+60℃，下限不低于-5℃，24h的平均值不超过35℃。
b.海拔：安装地点的海拔不超过2000m
c.大气条件：大气的相对湿度在周围最高温度为+40℃时不超过50%：在较低的温度允许有较高的湿度：在最湿月的月平均最低温度为+25℃时，该月的月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露，采取特殊的措施。
d.污染等级：3级。
e.安装类别：III类
f.安装场所的外磁场在任何方向不超过磁场的5倍。
3. 型号及其含义
4. 主 要 技 术 性 能
4.1主要技术参数见（表2）
FD 企业代号
DZ20LE 智能漏电保护断路器 （DZ ） 壳架等级电流（A ）
-□□□
4.3 产品功能
剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。
20～60S 内自动重合闸一次，合闸5S内再次剩余电流动作，分闸自锁，待故障排除后需手动或按键合闸。
进线过压：断路器进线任一相电压超过设定档位时，3S内分闸保护，电压恢复正常，自动重合闸。
进线欠压：断路器进线任一相电压低于设定档位时，6S内分闸保护，电压恢复正常，自动重合闸。
进线缺相：断路器进线任一相电压低于50V时，6S内分闸保护，无自动重合闸。
负载过流：以壳架等级电流执行负载过流分闸保护，无自动重合闸。
负载短路：以壳架等级电流执行负载短路分闸保护，无自动重合闸。
进线断零：进线侧零线断开后，三相电压不平衡达到一定值，断路器分闸动作，恢复后，自动重合闸。
手动分合：带手柄装置，可手动分合闸。
检修时，确保断路器明显断开，并不受电动控制。
电动合闸：正常运行时，对可允许自动重合闸的线路故障分闸，能电动自动执行合闸。
分合信号：把断路器运行分合状态以无源一组转换触点的形式输出。
外控分合：断路器分合闸控制可由外置按键控制，只能外接无源独立按键（钮）。
实时数据：显示各种当前分合动作信息、实时三相电压值、三相负载电流值和剩余电流值。
运行参数：各保护动作值可分别多档设置，查询显示各当前执行参数。
历史记录：动作信息记录可追溯查询历史分合闸原因等信息。
故障自诊：断路器重点关键器件和机构采取了比较完善的自检功能，出现故障以代码显示警告。
后备保护：当指令分闸没能执行成功时，自动启动后备分闸执行机构，不再执行自动重合闸指令。
过流可调：可设定断路器壳架电流等级以下的过载保护动作电流值，分闸动作后，无自动重合闸。
显示界面：断路器系列有数码管和液晶屏两种显示方式供选择。
参数设定：断路器系列有功能档位拨码开关和菜单按键两种设置方式供选择。
485通讯：智能化数字化通信接口。
传送线路运行信息、断路器工作状态及接受远程分合闸指令等。
负载断零：当负载侧零线开路，且三相负载电流不平衡到一定值，断路器分闸动作，无自动重合闸。
自动跟踪：能根据线路实时漏电电流，自动设置漏电动作值，随时查询显示当前执行档位值。
漏电报警：在不允许漏电动作断电等场所，设定此档位，只显示剩余电流值，“漏电”灯闪，不执行漏电分闸。
5.使用方法
5.1 面板结构图
5.2 操作指南
本机共设6个功能菜单，分别是查信息、改密码、设参数、设时间、设报警和校参数。
按键功能表
5.3面板介绍
5.3.1 主显示屏（1）
说明：1、开机进入主显示屏。
2、A、B、C表示当前的电压值和电流值。
3、L是指当前的漏电流。
5.3.2 功能选择界面（5）
2.2.1
说明：1、在主显示屏的情况下，按“进入”键进入2.2.1功能选择界面。
2、按“上翻”“下翻”键进行功能选择，按“确认”键进入相应的功能界面
（前1项查询功能不需要密码，后5项需要密码）。
3
、按“返回” 键返回主显示屏。
5.3.3输入密码
说明：1、按“上翻”“下翻”键修改选中项的密码值
2、按“确认”键确认，光标跳到下一项，输完最后一位密码，按“确认”键后，若密码正确，进入相应的界面，若密码错误，弹出密码错误界面
3、按“返回” 键返回主显示屏。
5.3.4 说明：1、按“返回” 键返回输入密码界面。
5.3.5
说明：1、按“上翻”“下翻”键选择故障记录序号
2、按“确认”键查询历史故障记录值
3、按“返回”键返回主显示屏。
5.3.6 改密码
说明：1、可查询最近8次的雷击时间和雷击电流
2、按“返回”键返回主显示屏。
5.3.7 报警设定（8）
说明：1、按“上翻”“下翻”选择修改项
2、按“确认”键选中修改项，光标闪烁加快
3、按“上翻”“下翻”键修改选中项参数
4、按“确认”键保存修改的参数
5、按“返回”键返回主显示屏
5.3.8 时间设定（9）
说明：1、按“+”“-”键修改选中项
2、按“确认”键保存，光标跳到下一项
3、按“返回”键返回主显示屏。
说明：1、按“上翻”“下翻”选择修改项
2、按“确认”键选中修改项，光标闪烁加快
3、按“上翻”“下翻”键修改选中项参数
4、按“确认”键保存修改的参数
5、按“返回”键返回主显示屏。
5.3..10 参数校正
说明：1、进入参数校正界面后，按“上翻”“下翻”选择校正项
2、按“确认”键光标跳到“校正值”项
3、光标跳到“校正值”项后，按“上翻”“下翻”校正当前的电压
或者电流值。
与实际电压或者电流值一致后按“确认”键，程序自动进行参数
校正，光标自动返回校正项
4、按“返回”键返回主显示屏。
6、外形和安装
6.1外形及安装尺寸
6.2连接导线的参考截面
7. 产品维护
7.1 使用注意事项
a.请勿擅自开盖检查或修理
b.断路器分闸后，如无自动重合闸机构，须将手柄从自由脱扣位置向下复位至断开位置，方能进行再次合闸。
c.使用时务必安装好相间隔弧版，防止飞弧短路。
10。
