建筑给水系统基本知识(ppt 48张)
合集下载
最全给排水基础知识及识图ppt文档
（4） 当给排水机电设备的数量超过1台时，宜进行 编号，并应有设备编号与设备名称对照表。
管路编号
给水引入（排水排出）管编号表示方法
管路编号
建筑给排水施工图的主要内容
建筑给排水施工图一般由图纸目录、主要设备材 料表、设计说明、图例、平面图、系统图（轴测图）、 施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管 道断面图、给排水节点图等。
水 箱
泄水管
3、设有贮水池、水 箱和水泵的给 水方式
特点：水泵能 及时向水箱供水， 可缩小水箱的容积。 供水可靠，投资较 大，安装和维修都 比较复杂。
适用场所：室外 给水管网水压低于 或经常不能满足建 筑内部给水管网所 需水压，且室内用 水不均匀时采用。
水箱
水池
水泵
4、气压给水方式
特点：供水可靠， 气
1、给水管道有两种敷设方式：明 装和暗装；
2、室内排水管道一般为明装，美 观要求较高的场所可暗装。
管道的连接方式
1、螺纹连接（丝接）——主要适用于钢管、塑料管； 2、焊接连接——主要适用于钢管； 3、法兰连接——主要适用于钢管、铸铁管； 4、胶水粘接——主要适用于塑料管； 5、热熔连接——主要适用于PPR管、PE管； 6、电熔连接——主要适用于PE管； 7、承插连接——主要适用有铸铁管； 8、卡箍连接——主要适用于钢管（一般用于消防系统）； 9、压接连接——主要用于薄壁不锈钢管。
螺纹连接
焊接连接
法兰连接
胶水粘接
热熔连接
电熔连接
承插连接
卡箍连接
压接连接
常用材料
黑铁管 焊接钢管 （有缝钢管） 白铁管（镀锌钢管）
钢管 无缝钢管
螺旋钢管 （公称直径、规格、理论重量计算公式）
管路编号
给水引入（排水排出）管编号表示方法
管路编号
建筑给排水施工图的主要内容
建筑给排水施工图一般由图纸目录、主要设备材 料表、设计说明、图例、平面图、系统图（轴测图）、 施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管 道断面图、给排水节点图等。
水 箱
泄水管
3、设有贮水池、水 箱和水泵的给 水方式
特点：水泵能 及时向水箱供水， 可缩小水箱的容积。 供水可靠，投资较 大，安装和维修都 比较复杂。
适用场所：室外 给水管网水压低于 或经常不能满足建 筑内部给水管网所 需水压，且室内用 水不均匀时采用。
水箱
水池
水泵
4、气压给水方式
特点：供水可靠， 气
1、给水管道有两种敷设方式：明 装和暗装；
2、室内排水管道一般为明装，美 观要求较高的场所可暗装。
管道的连接方式
1、螺纹连接（丝接）——主要适用于钢管、塑料管； 2、焊接连接——主要适用于钢管； 3、法兰连接——主要适用于钢管、铸铁管； 4、胶水粘接——主要适用于塑料管； 5、热熔连接——主要适用于PPR管、PE管； 6、电熔连接——主要适用于PE管； 7、承插连接——主要适用有铸铁管； 8、卡箍连接——主要适用于钢管（一般用于消防系统）； 9、压接连接——主要用于薄壁不锈钢管。
螺纹连接
焊接连接
法兰连接
胶水粘接
热熔连接
电熔连接
承插连接
卡箍连接
压接连接
常用材料
黑铁管 焊接钢管 （有缝钢管） 白铁管（镀锌钢管）
钢管 无缝钢管
螺旋钢管 （公称直径、规格、理论重量计算公式）
建筑给水系统PPT课件
给水系统中设气压水 罐，利用罐内气体的可压 缩性形成所需的调节容积， 利用水泵加压满足用水点 水压要求。目前气压给水 方式主要用于高层建筑的 消防系统稳压。
建筑给排水工程
5.1 室内给水系统
(6) 分区给水方式 采用分区给水方式的一般情况： a
只能满足建筑物下层供水要求，不能满足上层需要时， 宜将低层和上层分区供水。
生产给水系统指供给生产车间的生产用水，主要有 生产设备冷却水、原材料与产品洗涤水、锅炉用水和产 品与原料本身用水等。
建筑给排水工程
5.1 室内给水系统
（3） 消防给水系统 消防给水系统指供给建筑物内消火栓及其他消防装
置的用水。消防用水对水质要求不高，但必须满足防火 规范所要求的水量和水压。 （4） 联合给水系统
建筑给排水工程
5.2 室内热水供应系统
1、热水供应系统的组成
一个完整的热水供应系统是 由加热设备、热媒管道、热 水输配与循环管道、配水龙 头或用水设备、热水箱以及 水泵等组成的。
建筑给排水工程
5.2 室内热水供应系统
2、热水供应系统的分类 室内热水供应系统的任务是将冷水在加热设备内加
热，用管网输送到各用水点，满足人们生活、生产的需 要。
b 大且集中时，如设有大中型洗衣房、公共澡堂、游泳池 、酒店、餐馆等，应对低层与上层部分进行分区供水。
建筑给排水工程
5.1 室内给水系统
c 水压力太大，故必须分区供水。
设气压罐的分区给水
不设气压罐的分区给水
建筑给排水工程
5.1 室内给水系统
(7) 分质给水方式
按不同用户所需的水质 不同，分别设置独立的给水系 统。
工程上常用的给水方式有以下几种： （1） 直接给水方式
建筑给排水工程
5.1 室内给水系统
(6) 分区给水方式 采用分区给水方式的一般情况： a
只能满足建筑物下层供水要求，不能满足上层需要时， 宜将低层和上层分区供水。
生产给水系统指供给生产车间的生产用水，主要有 生产设备冷却水、原材料与产品洗涤水、锅炉用水和产 品与原料本身用水等。
建筑给排水工程
5.1 室内给水系统
（3） 消防给水系统 消防给水系统指供给建筑物内消火栓及其他消防装
置的用水。消防用水对水质要求不高，但必须满足防火 规范所要求的水量和水压。 （4） 联合给水系统
建筑给排水工程
5.2 室内热水供应系统
1、热水供应系统的组成
一个完整的热水供应系统是 由加热设备、热媒管道、热 水输配与循环管道、配水龙 头或用水设备、热水箱以及 水泵等组成的。
建筑给排水工程
5.2 室内热水供应系统
2、热水供应系统的分类 室内热水供应系统的任务是将冷水在加热设备内加
热，用管网输送到各用水点，满足人们生活、生产的需 要。
b 大且集中时，如设有大中型洗衣房、公共澡堂、游泳池 、酒店、餐馆等，应对低层与上层部分进行分区供水。
建筑给排水工程
5.1 室内给水系统
c 水压力太大，故必须分区供水。
设气压罐的分区给水
不设气压罐的分区给水
建筑给排水工程
5.1 室内给水系统
(7) 分质给水方式
按不同用户所需的水质 不同，分别设置独立的给水系 统。
工程上常用的给水方式有以下几种： （1） 直接给水方式
建筑内部给水系统概述PPT(共 35张)
过管材的规定。
6）给水泵房内管道宜采用法兰连接的衬塑钢管或涂塑钢 管及配件
4.附件： 配水附件——各式龙头
调节附件——截止阀、闸板阀、蝶阀、止回阀
截止阀：水流单向流动；管径不大于75mm；需 要调节流量、水压；需要经常启闭的管段上。
闸板阀、蝶阀：水流需双向流动；管径大于50mm。空 间小的部位宜采用蝶阀。
5．分区供水方式 供水方式： （见附图6) 适用条件：多层建筑中，室外给水管网能提供 一定的水压，满足建筑下几层用水要求，且下 几层用水量较大。 6．气压给水方式 供水方式： (见附图7） 适用条件：室外给水管网供水压力低于或经常 不能满足建筑内给水管网所需水压，室内用水 不均匀，不宜设高位水箱的建筑。
1-3 室内给水管道的布置和敷设
一、给水管道的布置
1．基本原则 1）充分利用外网压力；在保证供水安全的前提
下，以最短的距离输水；力求水利条件最佳。 2）不影响建筑的使用和美观；管道宜沿墙、梁、
柱布置，但不能有碍生活、工作、通行，一 般可设在管井、吊顶内或墙角。 3）确保管道不受到损坏。 4）便于安装维修。
止回阀：阻止管道中水的反向流动。
旋启式止回阀——设置在水平、垂直管道，阀前水压小 时采用，启闭迅速易引起水锤 ，不宜在压力大的管道 上采用。
升降式止回阀——靠上下游压差值使阀盘启动，水流阻
力大，宜用于小管经的水平管道上。
5.升压和贮水设备
室外给水管网的水压或流量经常或间断 不足，不能满足室内或建筑小区内给水 要求时，应设加压和流量调节装置，如 贮水箱、水泵装置、气压给水装置。
分时间能满足需要，仅在用水高峰时，由于 水量的增加，而使市政管网压力降低，不能 保证建筑上层的用水时。 特点：①节能 ②无需设管理人员 ③减轻市政 管网高峰负荷(众多屋顶水箱，总容量很大， 起到调节作用) ④水箱水质易污染。
6）给水泵房内管道宜采用法兰连接的衬塑钢管或涂塑钢 管及配件
4.附件： 配水附件——各式龙头
调节附件——截止阀、闸板阀、蝶阀、止回阀
截止阀：水流单向流动；管径不大于75mm；需 要调节流量、水压；需要经常启闭的管段上。
闸板阀、蝶阀：水流需双向流动；管径大于50mm。空 间小的部位宜采用蝶阀。
5．分区供水方式 供水方式： （见附图6) 适用条件：多层建筑中，室外给水管网能提供 一定的水压，满足建筑下几层用水要求，且下 几层用水量较大。 6．气压给水方式 供水方式： (见附图7） 适用条件：室外给水管网供水压力低于或经常 不能满足建筑内给水管网所需水压，室内用水 不均匀，不宜设高位水箱的建筑。
1-3 室内给水管道的布置和敷设
一、给水管道的布置
1．基本原则 1）充分利用外网压力；在保证供水安全的前提
下，以最短的距离输水；力求水利条件最佳。 2）不影响建筑的使用和美观；管道宜沿墙、梁、
柱布置，但不能有碍生活、工作、通行，一 般可设在管井、吊顶内或墙角。 3）确保管道不受到损坏。 4）便于安装维修。
止回阀：阻止管道中水的反向流动。
旋启式止回阀——设置在水平、垂直管道，阀前水压小 时采用，启闭迅速易引起水锤 ，不宜在压力大的管道 上采用。
升降式止回阀——靠上下游压差值使阀盘启动，水流阻
力大，宜用于小管经的水平管道上。
5.升压和贮水设备
室外给水管网的水压或流量经常或间断 不足，不能满足室内或建筑小区内给水 要求时，应设加压和流量调节装置，如 贮水箱、水泵装置、气压给水装置。
分时间能满足需要，仅在用水高峰时，由于 水量的增加，而使市政管网压力降低，不能 保证建筑上层的用水时。 特点：①节能 ②无需设管理人员 ③减轻市政 管网高峰负荷(众多屋顶水箱，总容量很大， 起到调节作用) ④水箱水质易污染。
建筑生活给水系统.ppt
图1-33 单设水箱给水方式
---P19
3.室内给水系统给水方式
(3)单设水泵给水方式：这 种给水方式是直接从市政 供水管网抽水，用水泵加 压供水的方式，如图1-34 所示。此法应征得供水部 门的同意，以防外网负压。
1）恒速泵供水 2）变频调速泵供水
图1-34 单设水泵给水方式
---P19
1.2 建筑生活给水系统
(4)给水附件：给水附件包括配水附件(如各式龙头、消火栓及喷头等)和 调节附件(如各类阀门：闸阀、截止阀、止回阀、蝶阀和减压阀等）
---P19
1.2 建筑生活给水系统
(5) 升压和贮水设备：升压设备是指用于增大管内水压，使管内水流 能到达相应位置，并保证有足够的流出水量、水压的设备。
---P19
1.2 建筑生活给水系统
② 暗装：室内管道布置在墙体管槽、管道井或
管沟内，或者采用建筑装饰所隐蔽的敷设方法。
优点：卫生、美观。
缺点：施工复杂，维修不便，造价高。
1.2 建筑生活给水系统
4.管道安装技术要求
(1)室内直埋给水金属管道(塑料管和复合管除外)应做防腐处理， 埋地管道防腐层材质和结构应符合设计要求。（见表1-7）
上述三类基本给水系统可以独立设置，也可组成不同的共用给水系统。
1.相互独立的 给水系统
生活给水系统 生产给水系统 消防给水系统
2. 合用的 给水系统
生活－生产给水系统 生活－消防给水系统 生活－生产－消防给水系统 杂用水－消防给水系统
1.2 建筑生活给水系统
一般情况下，建 筑给水系统由
① 引入管 ② 水表节点 ③ 管道系统 ④ 给水附件 ⑤ 升压贮水设备 ⑥ 室内消防设备
1.2 建筑生活给水系统
给排水基础知识ppt课件
63
管道管径的标注
64
管路编号
（1） 当建筑物的给水引入管或排水排出管的数量超过1 根时，宜进行编号。
（2） 建筑物穿越楼层的立管，其数量超过1根时宜进行 编号。
（3） 在总平面图中，当给排水附属构筑物的数量超过1个 时，宜进行编号。编号方法为：构筑物代号－编号；给水构 筑物的编号顺序宜为：从水源到干管，再从干管到支管，最 后到用户；排水构筑物的编号顺序宜为：从上游到下游，先 干管后支管。
系统图的识读
给排水管道系统图主要表明管道系统的立体走向。 在给水系统图上，卫生器具不画出来，只须画出水 龙头、淋浴器莲蓬头、冲洗水箱等符号；用水设备如锅 炉、热交换器、水箱等则画出示意性的立体图，并在旁 边注以文字说明。 在排水系统图上也只画出相应的卫生器具的存水弯 或器具排水管。 在识读系统图时，应掌握的主要内容和注意事项如 下：
适用场所：室外给水
管网水压低于或经 常不能满足建筑内 部给水管网所需水 压，且室内用水不 均匀时采用。
水箱
水池
水泵
9
4、气压给水方式
特点：供水可靠，无 气
高位水箱，但水泵效
压 水
率低、耗能多。
罐
适用场所：外网水压
不能满足所需水压， 用水不均匀，且不宜 设水箱时采用。
10
5、分区给水方式
特点：可以充分利
(4) 消防给水管道要查明消火栓的布置、口径大小 及消防箱的形式与位置。
76
建筑给排水施工图的识读
(5) 在给水管道上设置水表时，必须查明水表的型 号、安装位置以及水表前后阀门的设置情况。
(6) 对于室内排水管道，还要查明清通设备的布置 情况，清扫口和检查口的型号和位置。
77
建筑给排水施工图的识读
管道管径的标注
64
管路编号
（1） 当建筑物的给水引入管或排水排出管的数量超过1 根时，宜进行编号。
（2） 建筑物穿越楼层的立管，其数量超过1根时宜进行 编号。
（3） 在总平面图中，当给排水附属构筑物的数量超过1个 时，宜进行编号。编号方法为：构筑物代号－编号；给水构 筑物的编号顺序宜为：从水源到干管，再从干管到支管，最 后到用户；排水构筑物的编号顺序宜为：从上游到下游，先 干管后支管。
系统图的识读
给排水管道系统图主要表明管道系统的立体走向。 在给水系统图上，卫生器具不画出来，只须画出水 龙头、淋浴器莲蓬头、冲洗水箱等符号；用水设备如锅 炉、热交换器、水箱等则画出示意性的立体图，并在旁 边注以文字说明。 在排水系统图上也只画出相应的卫生器具的存水弯 或器具排水管。 在识读系统图时，应掌握的主要内容和注意事项如 下：
适用场所：室外给水
管网水压低于或经 常不能满足建筑内 部给水管网所需水 压，且室内用水不 均匀时采用。
水箱
水池
水泵
9
4、气压给水方式
特点：供水可靠，无 气
高位水箱，但水泵效
压 水
率低、耗能多。
罐
适用场所：外网水压
不能满足所需水压， 用水不均匀，且不宜 设水箱时采用。
10
5、分区给水方式
特点：可以充分利
(4) 消防给水管道要查明消火栓的布置、口径大小 及消防箱的形式与位置。
76
建筑给排水施工图的识读
(5) 在给水管道上设置水表时，必须查明水表的型 号、安装位置以及水表前后阀门的设置情况。
(6) 对于室内排水管道，还要查明清通设备的布置 情况，清扫口和检查口的型号和位置。
77
建筑给排水施工图的识读
给水系统概述PPT幻灯片

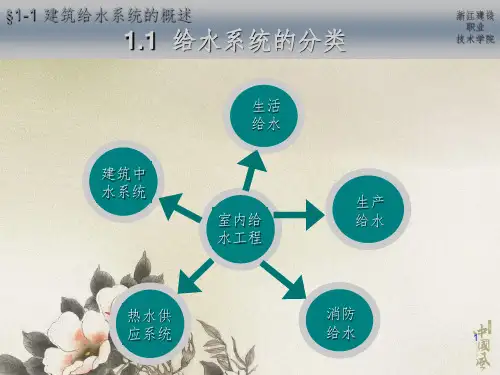

1-1 建筑给水系统的概述
1.1 给水系统的分类
建筑中 水系统
生活 给水
室内给 水工程
生产 给水
热水供 应系统
消防 给水
浙江建设 职业
技术学院
1
1-1 建筑给水系统的概述
1.1 给水系统的分类
浙江建设 职业
技术学院
按给水 用途 生活给水
生产给水
消防给水 共用水
1、包括供民用住宅、公共建筑以及工业 企业建筑内饮用、烹调、盥洗、洗涤、 淋浴等生活用水。
浙江建设 职业
技术学院
1、管道的明装与暗装
明装安装维修方便，不美观；暗装施工复 杂、维修困难，造价高，不影响室内的美 观整洁。
2、管道敷设应该注意的问题
给水横管穿过承重墙或基础、立管穿过楼 板时均要预留孔洞、预埋套管。
引入管进入建筑内，穿过建筑物的浅层基
础或穿过承重墙或基础时的敷设方法见图
示。
36
1-1 建筑给水系统的概述
3. 满足生产和使用安全 不得布置在遇水会引起燃烧、爆炸的原料、产品和设
备上面
28
1-1 建筑给水系统的概述
1.5 建筑给水管道的布置
浙江建设 职业
技术学院
4. 保证水质不被污染或不影响使用 防止污水回流；给排水管管外壁的净距要控制；
暗装时装 饰设置检
修口
自闭式冲 洗阀
29
1-1 建筑给水系统的概述
3)防结露： 管道外壁可能产生凝结水，引起腐蚀的管
道，必须采取防结露措施：
防结露措施——防潮绝缘层。 4)防振：支、吊架内衬垫减震 材料。
40
尺寸定位
轴线位置
管道定位
立管编号
41
1.1 给水系统的分类
建筑中 水系统
生活 给水
室内给 水工程
生产 给水
热水供 应系统
消防 给水
浙江建设 职业
技术学院
1
1-1 建筑给水系统的概述
1.1 给水系统的分类
浙江建设 职业
技术学院
按给水 用途 生活给水
生产给水
消防给水 共用水
1、包括供民用住宅、公共建筑以及工业 企业建筑内饮用、烹调、盥洗、洗涤、 淋浴等生活用水。
浙江建设 职业
技术学院
1、管道的明装与暗装
明装安装维修方便，不美观；暗装施工复 杂、维修困难，造价高，不影响室内的美 观整洁。
2、管道敷设应该注意的问题
给水横管穿过承重墙或基础、立管穿过楼 板时均要预留孔洞、预埋套管。
引入管进入建筑内，穿过建筑物的浅层基
础或穿过承重墙或基础时的敷设方法见图
示。
36
1-1 建筑给水系统的概述
3. 满足生产和使用安全 不得布置在遇水会引起燃烧、爆炸的原料、产品和设
备上面
28
1-1 建筑给水系统的概述
1.5 建筑给水管道的布置
浙江建设 职业
技术学院
4. 保证水质不被污染或不影响使用 防止污水回流；给排水管管外壁的净距要控制；
暗装时装 饰设置检
修口
自闭式冲 洗阀
29
1-1 建筑给水系统的概述
3)防结露： 管道外壁可能产生凝结水，引起腐蚀的管
道，必须采取防结露措施：
防结露措施——防潮绝缘层。 4)防振：支、吊架内衬垫减震 材料。
40
尺寸定位
轴线位置
管道定位
立管编号
41
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建
筑
设
备
第一讲：建筑给水系统基本知识
重点：1.了解建筑给水方式。 2.熟悉建筑给水管网布置方式。
• 教学楼和宿舍楼用水情 况如何？ • 有何异、同？
建筑给水系统的分类
建筑内部给水系统 按照用途可分为：
生活给 水系统 生产给 水系统 消防给 水系统 组合
生活给水系统 1.生活给水系统包括供民用住宅、公共建筑 以及工业企业建筑内饮用、烹调、盥洗、 洗涤、淋浴等生活用水。 2.根据用水需求的不同，生活给水系统又可 再分为：饮用水（优质饮水）系统、杂用 水系统、直饮水系统等。 生活给水要求
立 管
立 管 引入管
水表
室 外 给 水 管 网
给水管道布置和敷设 给水管道布置和敷设的基本要求 满足美观和维修的要求 对美观要求较高的建筑，给水管道可以暗设。 柔性管道宜暗设为了便于检修，管道井每层设检修 门，暗设在吊顶和管槽内的管道，在阀门处应留有 检修门。 3. 满足生产和使用安全 2.
查看增压、贮水
设备图片
• 可以采用哪些方式向学 生宿舍七楼的房间供水 ？
给水方式
给水方式：指建筑内部给水系统的供水方案。
设水箱
直接给水
方式
气压给水 方式 设水泵 给水方式 分区给水 方式
给水方式
设水泵 和水箱给水 方式 设水箱 （A）
给水方式
（B）
给水方式的基本类型
直接给水方式
特点： 系统简单，投资 省，可充分利用外网 水压。但是一旦外网 停水，室内立即断水 。 水平干管 泄水管 立管
因生产工艺不同，生产用水对水压、水量、水 质以及其他的要求各不相同。
建筑内部给水系统 按照用途可分为：
生活给 水系统 生产给 水系统 消防给 水系统 组合
给水系统的分类
消防给水系统 消防给水系统供民用建筑、公共建筑、 以及工业企业建筑中的各种消防设备的用水。 一般高层住宅、大型公共建筑、车间都需要 设消防供水系统。 消防给水系统可以划分为：消火栓给水 系统、自动喷水灭火系统。
建筑内部给水系统 按照用途可分为：
生活给 水系统 生产给 水系统 消防给 水系统 组合
给水系统组成
引入管 计量设备 给水管网
给水附件 增压、贮水设备
引入管的定义： 引入管也称入户管，是一 个与室外供水管网连接的总进 水管。
室 外 给 水 管 网
水表 引入管
立 管
给水系统组成
水池
水泵
设水泵给水方式（B）
特点： 系统简单，供水 可靠，无高位水箱， 但耗能较多。为了充 分利用室外管网压力 ，节省电能，当水泵 与室外管网直接连接 时，应设旁通管。
水泵
适用场所： 室外给水管网的 水压经常不足时采用
设水泵和水箱给水方式
特点： 水泵能及时向水 箱供水，可缩小水箱 的容积。供水可靠， 投资较大，安装和维 修都比较复杂。 适用场所： 室外给水管网水 压低于或经常不能满 足建筑内部给水管网 所需水压，且室内用 水不均匀时采用。
设水箱给水方式（B）
特点： 系统简单，投资 省，可充分利用外网 水压，但是水箱容易 二次污染；水箱容积 的确定要慎重。
水箱
水平干管
适用场所： 室外给水管网供 水水压偏高或不稳定 时采用。
泄水管
设水泵给水方式（A）
特点： 系统简单，供水 可靠，无高位水箱， 但耗能多。
适用场所： 水压经常不足， 用水较均匀，且不允 许直接从管网抽水时 采用。
适用场所： 水量、水压在一 天内均能满足用水要 求的用水场 所。
设水箱给水方式（A）
特点： 水箱进水管和出 水管共用一根立管供 水可靠，系统简单， 投资省，可充分利用 外网水压。缺点是水 箱水用尽后，用水器 具水压会受外网压力 影响。 适用场所： 供水水压、水量 周期性不足时采用。 泄水管 水 箱
引入管 计量设备 建筑给水管网
给水附件 增压、贮水设备
计量设备包括：
水表
流量计
压力计
给水系统组成
引入管 计量设备 建筑给水管网
给水附件 增压、贮水设备
建筑给水管网包括：干管、立管和横（支）管。
立 管
横（支）管
干管
给水系统组成
引入管 计量设备 建筑给水管网
给水附件 增压、贮水设备
水箱
水池 水泵
气压给水方式
特点： 供水可靠，无高 位水箱，但水泵效率 低、耗能多。
气 压 水 罐
适用场所： 外网水压不能满 足所需水压，用水不 均匀，且不宜设水箱 时采用。
分区给水方式
特点： 可以充分利用外 网压力，供水安全， 但投资较大，维护复 杂。
室外给水管水压线
水 箱
适用场所： 供水压力只能满 足建筑下层供水要求 时采用。
给水附件： 包括配水附件和控制附件两大类。 具体包括：各种水龙头和截止阀、止回阀、 闸阀、球阀、安全阀、浮球阀、水锤消除器、 过滤器、减压孔板等。
单击这里 查看给水附件图片
给水系统组成
引入管 计量设备 建筑给水管网
给水附件 增压、贮水设备
增压和贮水设备的作用： 当室外给水管网的水压、水量不足， 或为了保证建筑物内部供水的稳定性、安 全性，应根据要求设置水泵、气压给水设 备、水箱等增压、贮水设备。
水池
水表
泄水管
给水管道布置和敷设
给水管道布置和敷设的基本要求 1. 确保良好的水力条件，力求经济合理
管道尽可能和墙、梁、柱平行，力求管路最短。干管应该布 置在用水量大的配水点附近。 对不允许间断供水的建筑，应从室外环网不同管段设两条 或两条以上引入管，具体方式见下图：
室 外 给 水 管 网
水表 引入管
水量、水压应满足用户需要；水质应符合国 家规定的《生活饮用水水质标准》。
给水系统的分类
生产给水系统 生产给水系统是为了满足生产工艺要求 设置的用水系统。包括供给生产设备冷却、 原料和产品洗涤，以及各类产品制造过程中 所需的生产用水。 生产给水系统也可以再划分为：循环给 水系统、复用水给水系统、软化水给水系统、 纯水给水系统等。 生产给水要求
消防给水要求
要保证充足的水量、水压。 ：
生活给 水系统 生产给 水系统 消防给 水系统 组合
给水系统的分类
系统组合 以上三种给水系统，可以单独设置，也 可以联合共用，根据建筑内部用水所需要的 水质、水压、水量等情况，以及室外供水系 统情况，通过技术、经济、安全等方面的综 合分析，可以组成不同的共用系统。 例如：生活和生产共用给水系统；生活 和消防共用给水系统；生产和消防共用给水 系统；生活、生产和消防共用给水系统。
筑
设
备
