螺纹的配合等级

螺纹的配合等级

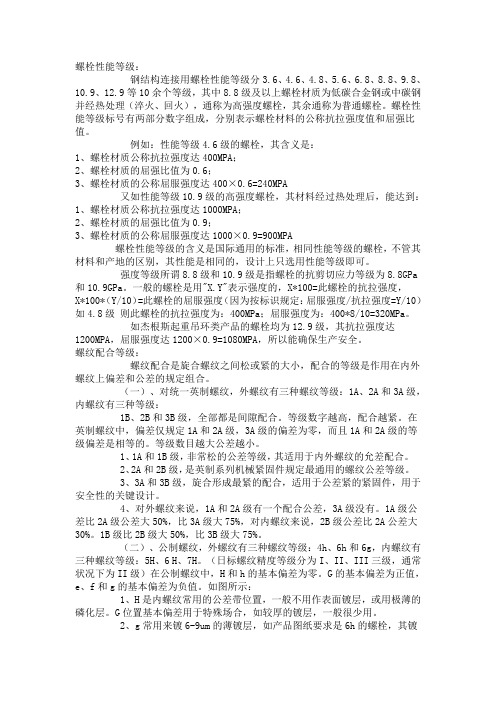

二、螺纹配合等级：

螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：

1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：

1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50%，比 3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。1B级比2B级大50%，比3B级大75%。

（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h 的基本偏差为零。G的基本偏差为正值，e、f和g的基本偏差为负值。如图所示：

1、 H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。

2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。

3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。

（三）、螺纹标记

螺纹的种类和标注

（2006-03-13 16:32:20 ）

1 螺纹的种类

螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表1。

2 螺纹联接的画法

如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。

内、外螺纹的大、小径的粗细实线应分别对齐。

3 螺纹的代号标注

在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：

特征代号公称直径×

螺距(单线时)

旋向导程(P螺距)(多线时)

管螺纹的标注格式为：特征代号；；尺寸代号；旋向

其中，右旋螺纹省略不注，左旋用“ LH”表示。

4 螺纹标记的标注

当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。螺纹标记的标注格式为：

螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度

有关标注内容的说明：

1.公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、

6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。

2.旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，

不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注

旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。

5 螺纹标记在视图上的标注方法

如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。

表1中标注的说明：

1.M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径

6g，旋合长度按中等长度考虑。

2.M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、

大径均为6G，旋合长度按中等长度考虑。

3.G1表示英制非螺纹密封管螺纹，尺寸代号1 in，右旋。

4.Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。

5.Tr20×8(P4)表示梯形螺纹，公称直径20，双线，导程8，螺距4，右旋。

6.B20×2LH表示锯齿形螺纹，公称直径20，单线，螺距2，左旋。

点击此处：以获得带文本搜索器的该文页面

1 普通螺纹

GB/T 4459.1-1995采用了GB 197-81《普通螺纹公差与配合》中规定的标记，该标记由三大部分组成：

而GB 133-74中关于螺纹的标记，由两个部分组成。

它们具有相同点：

•细牙螺距都不注出；

•右旋螺纹不注出右字，但左旋螺纹必须注“左”字，或用“LH”表示；

•在规格代号中，注出螺距表示该螺纹是细牙螺纹，不注出螺距便是粗牙螺纹。

而它们的不同点在于：

•“旋向”的位置由原精度等级后面移到规格代号中的螺距的后面；

•旧标准中反映螺纹的精度高低是用精度代号表示，新标准改用公差带代号表示；

•旧标准中规定了3级精度螺纹，在图样上允许省略不注出，新标准不再简化；

•新标准增加了旋合长度代号；

•6H表示螺纹的公差带代号，H6表示尺寸公差带代号，两者不能混淆。

梯形螺纹

GB/T 4459.1-1995采用了GB 5796.4-86《梯形螺纹公差》所规定的螺纹标注，它由梯形螺纹代号、公差带代号及旋合长度代号组成，与普通螺纹的标注相类似，细节略有不同。

对梯形螺纹中的多线螺纹GB 784～785-65与GB 5786.4-86有所不同，使用时要加以注意。

3 锯齿形螺纹

GB/T 13576.4-92《锯齿形(3°，30°)螺纹公差》所规定的标记由锯齿形螺纹的代号，公差带代号和旋合长度代号组成。

4 管螺纹、锥螺纹、锥管螺纹

这三种螺纹标记主要由螺纹代号和螺纹尺寸代号组成，但螺纹代号发生了较大变化，见表。

现行标准编号螺纹种类螺纹代号

GB 7306-87

(55°牙型角)

GB 7307-87

(55°牙型角)

GB/T 12716-91

(60°牙型角) 圆锥

内螺纹

圆柱

内螺纹

圆锥

外螺纹

圆柱内、外螺纹圆锥内、外螺纹

螺纹标准代号R c R P R G NPT

GB 4459.1-84

中的螺纹代号

ZG G ZG G Z

上载于:2006-1-16 20:44:25

制粗螺纹公制细螺纹

规格标准径最大最小规格标准径chu 最大最小规格标准径最大最小

M1.0*0.25 0.75 0.785 0.729 M1.0*0.2 0.8 0.821 0.783 M15*1.0 14 14.353 13.917
