恒功率及恒压泵控制原理及其应用

恒压泵的工作原理

恒压泵的工作原理
恒压泵是一种根据系统需求自动调节供水压力的泵，其工作原理如下：
1. 恒压泵的工作原理基于负反馈控制系统。

负反馈控制是一种自动调节装置，它通过感知系统输出与设定值之间的差异，并通过相应的调节机构，使系统输出接近设定值。

2. 恒压泵的工作方式通常采用电子变频技术，即通过调节电机的转速来实现调节供水压力。

电子变频器根据监测到的供水压力信号与设定压力信号之间的差异，调整控制器的输出电压和频率，从而控制泵的转速。

3. 当系统压力低于设定压力时，电子变频器会加大输出电压和频率，提高泵的转速，增加供水压力；反之，当系统压力高于设定压力时，电子变频器会降低输出电压和频率，减小泵的转速，降低供水压力。

4. 恒压泵还可以配备压力传感器和控制器，用于监测和调节系统的压力。

压力传感器负责感知系统中的压力变化，并将其转化为电信号传递给控制器，控制器则根据设定的压力值和传感器信号判断是否需要调整泵的转速。

总之，恒压泵通过电子变频技术和负反馈控制系统，自动调节泵的转速以维持恒定的供水压力。

这种工作原理使得恒压泵能够适应不同系统需求，提供稳定的供水压力。

恒功率泵原理

恒功率泵原理恒功率泵是一种广泛应用于工业生产中的泵类设备，其原理是通过控制电机的转速来保持泵的功率恒定，从而在流量发生变化时保持能量的稳定输出。

恒功率泵是工业领域中必不可少的设备之一，其应用范围涵盖了各个行业，如化工、石油、制药、食品等。

本文将深入探讨恒功率泵的原理及其在工业生产中的应用。

首先，了解恒功率泵的原理对于正确应用和维护该设备至关重要。

恒功率泵的原理可以简单概括为通过改变电机的转速来保持泵的功率恒定。

在流量增加时，电机降低转速以保持功率不变；在流量减小时，电机增加转速以维持功率稳定。

这种控制方式可以有效地提高泵的效率，同时延长设备的使用寿命。

其次，恒功率泵在工业生产中的应用十分广泛。

在化工行业，恒功率泵常用于输送各种液体原料和化学品，如酸碱溶液、溶剂等。

通过恒功率泵的控制系统，可以确保化工生产过程中的流量和压力始终稳定，从而提高生产效率和产品质量。

在石油行业，恒功率泵常用于原油采掘和输送过程中，保证油井生产的稳定性和效率。

另外，在食品和制药行业，恒功率泵也扮演着重要角色，用于输送各种液态食品和药品，保证生产过程的连续性和产量的稳定。

此外，随着工业生产的不断发展，恒功率泵的应用也在不断创新和改进。

例如，一些制造商已经开始研发采用智能控制系统的恒功率泵，实现自动化生产和远程监控。

这些新型恒功率泵不仅提高了生产效率，同时也减少了人力成本和能源消耗，具有广阔的应用前景。

另外，一些研究机构还在探索恒功率泵与其他能源设备的整合，如太阳能、风能等，以进一步提高设备的能效比和环保性能。

让我们总结一下本文的重点，我们可以发现，恒功率泵作为工业生产的重要设备之一，其原理简单而重要，应用范围广泛且不断发展。

深入了解恒功率泵的原理及其在工业生产中的应用，可以帮助我们更好地选择和使用该设备，进而提高生产效率和质量。

因此，对恒功率泵进行深入研究和探讨具有重要实际意义和科学价值。

油泵恒功率控制原理

油泵恒功率控制原理嘿，咱今儿个就来唠唠油泵恒功率控制原理这档子事儿。

你想啊，这油泵就好比是一个勤劳的小工人，它得源源不断地给咱输送油液呢。

那恒功率控制呢，就像是给这个小工人戴上了一个神奇的“帽子”，让它干活儿更有效率，更稳定。

咱平常开车的时候，有时候需要油泵大力出奇迹，多送点油，有时候又不需要那么多。

那怎么让它恰到好处地工作呢？这恒功率控制就起作用啦！它能根据实际需求，自动调节油泵的输出功率，就跟咱人知道啥时候该使多大劲儿一样。

比如说吧，你在高速上飞驰，那油泵就得加把劲，让车子动力满满。

可要是你在市区慢悠悠地晃荡，油泵也不用那么拼命啦，它就会自动调整，节省点“力气”。

这不就跟咱人跑步一样嘛，冲刺的时候拼命跑，散步的时候就慢悠悠地走。

你说这油泵恒功率控制是不是很神奇？它就像一个聪明的小精灵，默默地在那里工作，保障着整个系统的顺畅运行。

要是没有它，那车子说不定就会出啥毛病呢。

而且啊，这恒功率控制还能让油泵更耐用呢。

你想想，要是它老是超负荷工作，那不得累坏啦？有了恒功率控制，它就能合理安排自己的“工作节奏”，不至于累垮了。

这就好比咱人，要是天天拼命干活儿不休息，那身体能吃得消吗？咱再从另一个角度想想，要是油泵不能恒功率控制，那会咋样？那可能就会一会儿油多一会儿油少，车子跑起来也不顺畅，甚至可能会出故障。

这可不是开玩笑的呀！所以说呀，油泵恒功率控制原理可真是太重要啦！它让我们的车子跑得更稳、更安全，也让我们开车的时候更省心。

咱可得好好感谢这个神奇的技术呢！总之，油泵恒功率控制原理就像是汽车世界里的一个小魔法，它虽然看不见摸不着，但却起着至关重要的作用。

咱得好好珍惜这个小魔法，让它为我们的出行保驾护航！。

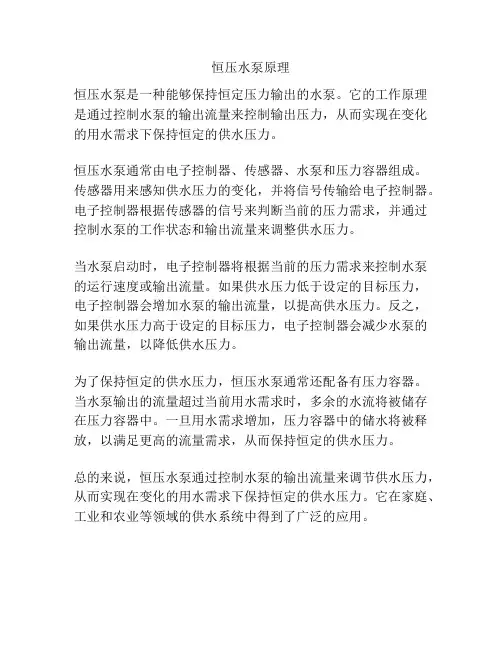

恒压水泵原理

恒压水泵原理
恒压水泵是一种能够保持恒定压力输出的水泵。

它的工作原理是通过控制水泵的输出流量来控制输出压力，从而实现在变化的用水需求下保持恒定的供水压力。

恒压水泵通常由电子控制器、传感器、水泵和压力容器组成。

传感器用来感知供水压力的变化，并将信号传输给电子控制器。

电子控制器根据传感器的信号来判断当前的压力需求，并通过控制水泵的工作状态和输出流量来调整供水压力。

当水泵启动时，电子控制器将根据当前的压力需求来控制水泵的运行速度或输出流量。

如果供水压力低于设定的目标压力，电子控制器会增加水泵的输出流量，以提高供水压力。

反之，如果供水压力高于设定的目标压力，电子控制器会减少水泵的输出流量，以降低供水压力。

为了保持恒定的供水压力，恒压水泵通常还配备有压力容器。

当水泵输出的流量超过当前用水需求时，多余的水流将被储存在压力容器中。

一旦用水需求增加，压力容器中的储水将被释放，以满足更高的流量需求，从而保持恒定的供水压力。

总的来说，恒压水泵通过控制水泵的输出流量来调节供水压力，从而实现在变化的用水需求下保持恒定的供水压力。

它在家庭、工业和农业等领域的供水系统中得到了广泛的应用。

恒压泵工作原理

恒压泵工作原理
恒压泵是一种常见的工业设备，其工作原理是通过保持压力恒定来实现流体输送的目的。

恒压泵主要由泵体、驱动装置、控制系统等组成。

泵体是恒压泵的核心部件，它负责承载和输送流体。

泵体通常由进口、出口、泵腔和叶轮等部分构成。

当泵体内部产生压力时，流体会被吸入进口处，经过泵腔的压缩和叶轮的旋转，最终被排出泵体的出口处。

驱动装置是恒压泵的动力来源。

驱动装置可以是电动机、柴油机或气动驱动装置等。

它通过转动泵体中的叶轮，使泵体内的流体产生压力，并推动流体的运动。

恒压泵还配备有控制系统，用于保持泵体内部的压力恒定。

控制系统通常由传感器、控制阀和控制器组成。

传感器用于测量泵体内的压力，将压力信号传输给控制器。

控制器根据接收到的压力信号，通过控制阀的开启和关闭来调节泵体的流量，从而保持泵体内部的压力恒定。

恒压泵的工作原理可以简单概括为：当控制系统检测到泵体内部的压力低于设定值时，控制器会打开控制阀，增加泵体的流量，使泵体内的压力升高；当压力达到设定值时，控制器会关闭控制阀，减少泵体的流量，使泵体内的压力保持恒定。

通过不断地调节流量，
控制系统能够快速、精确地保持泵体内部的压力恒定。

总结起来，恒压泵的工作原理是通过泵体、驱动装置和控制系统的配合工作，实现对流体输送过程中压力的恒定控制。

恒压泵在工业生产中具有重要的应用价值，可以广泛应用于化工、石油、制药等领域，为流体输送提供稳定可靠的保障。

恒压水泵的原理

恒压水泵的原理恒压水泵是一种用于提供恒定水压的水泵系统，它能够稳定输出一定的水流和水压。

恒压水泵主要通过控制水泵的运行速度来实现稳定的水压输出。

下面将详细介绍恒压水泵的工作原理。

恒压水泵的核心是变频器，它由控制器和电机组成。

控制器接收来自传感器和用户设定的参数，通过对电机转速的控制实现水泵的速度调节，从而稳定输出恒定水压。

恒压水泵的工作流程如下：1. 传感器检测水压：恒压水泵系统通常配备有压力传感器，它能够实时检测到水压的变化情况。

传感器将检测到的水压信号传送给控制器。

2. 参数设置：用户可以根据自己的需求通过控制器设置水泵的运行参数。

这些参数包括目标水压、启动水压、停止水压、最大流量等。

用户可以根据自己的实际需求，设定恒定的水压输出值。

3. 控制器处理水压信号：控制器接收到传感器传来的水压信号后，会与用户设定的目标水压进行比较。

如果当前水压低于设定值，控制器会发出指令启动电机，提高水泵的运行速度；如果当前水压高于设定值，控制器会发出停止电机的指令，降低水泵的运行速度或停止运行。

4. 变频器控制电机转速：控制器通过变频器来控制水泵的电机转速。

变频器根据控制器的指令调整输出频率，从而实现水泵转速的调节。

在恒压水泵系统中，随着水压的变化，控制器会根据需要调整电机的转速，保持恒定水压输出。

5. 恒定水压输出：通过以上的调节过程，恒压水泵系统能够保持恒定的水压输出。

当用户打开水龙头或使用其他水器时，系统能够及时感知到水压变化，通过调整水泵的运行速度，使水压保持在设定的恒定值。

恒压水泵的优点包括：稳定的水压输出、节约能源、延长设备寿命、操作简单等。

因此，在需要保持恒定水压的场合，恒压水泵被广泛应用于工业、民用等领域。

总之，恒压水泵通过控制电机的运行速度来实现恒定的水压输出。

它通过传感器感知水压变化，通过控制器和变频器对水泵的运行进行调节，保持恒定水压输出。

恒压水泵的工作原理简单可靠，具有节能、高效、稳定等优点，在水处理、供水系统等领域发挥着重要的作用。

恒功率恒压泵变量特性及应用研究的开题报告

恒功率恒压泵变量特性及应用研究的开题报告
题目：恒功率恒压泵变量特性及应用研究
摘要：
随着工业化的发展和人们对水资源的日益关注，压力调节技术日趋重要。

恒压恒流技术是目前应用最广泛的压力调节技术之一，而恒压恒流泵是恒压恒流技术的核心
设备。

针对恒压恒流泵在实际应用中存在的问题，本研究将重点关注恒功率恒压泵变
量特性及其应用研究。

本研究将以恒功率恒压泵为研究对象，深入探究其变量特性和应用，从而实现在不同工况下泵的输出功率和压力均保持恒定。

在数学建模方面，本研究将利用数学模
型进行仿真分析。

在实验方面，本研究将采用实际实验手段对恒功率恒压泵进行测试，验证数学模型的正确性和可行性。

本研究预计取得以下研究结果：1）揭示恒功率恒压泵的运行机理和变量特性；2）通过数学模型进行理论仿真分析，提出恒功率恒压泵的最优控制策略和参数设置方法；3）通过实验验证，证明恒功率恒压泵的理论研究和应用实践的可行性和有效性。

本研究的研究意义在于，深入探究恒功率恒压泵的变量特性和应用，对提高其性能和优化其调节技术有重要的理论和应用价值。

同时，本研究可以为恒压恒流泵的研
究提供新思路和新方法。

关键词：恒功率恒压泵，变量特性，应用研究，数学模型，实验验证。

恒功率及恒压泵控制原理及其应用

恒功率及恒压泵控制原理及其应用1.基本原理：恒功率控制原理是指在给定负载下，通过控制电路中的电流和电压使输出功率保持恒定。

恒功率控制可以应用于不同类型的设备，例如电机、泵和发电机等。

恒压控制原理是指在给定负载下，通过控制电路中的电压使输出电压保持恒定。

恒压控制主要应用于电源和电动机驱动系统等。

2.恒功率泵控制原理：恒功率泵控制是通过调节泵的转速或输出流量来实现恒定的功率输出。

控制系统通过监测负载的要求和实际输出，利用反馈回路来调节泵的工作状态，以保持泵的输出功率恒定。

当负载要求增加时，控制系统增加泵的输出流量或转速，以保持输出功率恒定。

3.恒压泵控制原理：恒压泵控制是通过调节泵的转速或输出流量来保持恒定的输出压力。

控制系统使用压力传感器监测输出压力，并与设定的目标压力进行比较。

根据比较结果，控制系统调节泵的转速或输出流量来保持输出压力恒定。

4.应用：恒功率泵控制在工业自动化领域中广泛应用，例如在供水系统中，可根据实际用水需求调节泵的输出流量，保持水压恒定。

在工艺过程中，可以根据工艺流程要求控制泵的输出功率，确保生产过程的稳定和高效。

恒压泵控制主要应用于供水系统和高压液体传动系统中。

在供水系统中，恒压泵控制可以根据水压需求自动调节泵的输出流量，保持恒定的供水压力。

在高压液体传动系统中，恒压泵控制能够提供恒定的液压力，确保系统的稳定和可靠性。

总结：恒功率及恒压泵控制通过调节泵的转速或输出流量来保持恒定的功率或压力输出。

这些控制方法在供水系统、工艺过程和高压液体传动系统等应用中发挥重要作用，能够提高系统的稳定性和效率。

恒压泵工作原理

恒压泵工作原理
恒压泵是一种用于保持恒定压力的泵，它的工作原理是通过调节泵的输出流量来保持设定的压力值。

恒压泵的工作原理可以简单地描述为以下几个步骤：
1. 流量检测：恒压泵系统中通常会安装一个流量检测器，用来检测泵的输出流量。

流量检测器可以是一个装置或传感器。

2. 压力设置：用户需要设置所需的恒定压力值。

该值可以通过手动设置或自动控制系统设定。

3. 压力反馈：恒压泵会将实际泵输出的压力值通过反馈装置或传感器返回给控制系统。

4. 控制系统调节：控制系统会根据实际的泵输出压力与设定的压力偏差进行计算，并通过调节泵的输出流量来实现压力的调节。

5. 输出调节：根据控制系统的指令，恒压泵将调整泵的输出流量，以使实际压力达到或接近设定的恒定压力。

6. 压力稳定：恒压泵将会持续监测实际压力值，并根据需要进行微调，以确保输出的压力始终稳定在设定值附近。

总结起来，恒压泵通过不断调节输出流量，使实际压力与设定压力尽可能接近，从而实现恒定压力的维持。

这一原理使得恒
压泵在各种需要稳定压力的应用中得到广泛应用，例如供水系统、加油站等。

恒压供水系统的应用与原理

恒压供水系统的应用与原理本设计的内容是PLC控制的恒压供水系统，主要用到了PLC和变频器，系统采用变频调速方式自动调节水泵电机的速度，改变了以往先启后停的方式，系统能够自动和手动完成各个泵的启动、停止和无冲击切换，以及故障报警，使水压平稳过渡。

在恒压供水控制系统设计中，对变频器控制也进行了必要的讲解。

包括变频原理，变频器的分类以及参数的设定。

其硬件由PLC、变频器、电机、继电器等组成。

详细的论述了PLC的原理、变频器的原理、硬件设计、软件设计；操作、参数设定、控制系统图的设计。

在设计中利用PLC控制变频器，采用PID控制器，形成以压力为闭环的控制系统，从而实现供水压力的恒定，而泵的启动和停止可以自动和手动来实现的。

该系统运行可靠，抗干扰性强，且具有经济性。

随着变频调速技术的发展和人们对生活饮用水品质的不断提高，变频恒压供水系统以逐渐取代原有的水塔供水系统，广泛应用于多层住宅小区生活消防供水系统。

然而，由于新系统多会继续使用原有系统的部分旧设备，所以，此技术用在对原有系统的改造过程中，既可以体现变频控制恒压供水的优势，又可以尽量保留原有的设备，有效的节省了大量的资金，并且可以保证系统的可靠的运行。

1.1、变频调速恒压供水设计方案通过安装在出水管网上的压力传感器，把出口压力信号变成4-20mA的标准信号送入PID调节器，经运算与给定的压力进行比较，得出一比较参数，送给变频器，由变频器控制电机的转速，调节系统的供水量，使供水管网上的压力保持在给定的压力上，当用水量超过一台泵的供水量时，通过PLC控制切换器进行加泵。

根据用水量的大小由PLC控制工作泵的数量增减及变频器对水泵的调速，实现恒压供水。

当供水负载变化时，输入电机的电压和频率也随之变化，这样就构成了以设定压力为基准的闭环控制系统。

此外，系统还设有多种保护功能，充分保证了水泵的及时维修和系统的正常供水。

图3-1为变频恒压供水系统。

其中变频器的作用是为电机提供可变频率的电源，实现电机的无极调速，从而使管网水压连续变化。

恒功率恒压泵变量机构的调节原理

如图 1 所示 , 当负载压力 pc 低于恒功率阀 VC 开启压力时 ,VC 处于关闭状态 ,无流量通过 (即 Qf = 0) ,
图 1 恒功率恒压泵的调节机
图 2 恒功率恒压泵典型特性曲线
因此流量阀的阀芯两侧压力 po = pc ,流量阀 VL 处于右位 ,差动缸中的压力 pd = 0 ,此时差动机构推动泵的斜盘处于最大角度 ( 角度极限可通过调节 AD 来获得) ,即变量机构处于排量最大位置。此时泵处于定量工作段。流量阀控制原理见图 3 所示。 212 恒功率段 ( b～ c～ d)
如图 1 所示 ,当负载压力升高到 pc 能克服恒功率阀 VC 的弹簧预紧力时 ,VC 阀芯打开 , 由于有流量 Qf 通过 , 于是 po < pc ; 当 VC 阀芯开启达到一定值 (通过
收稿日期 :2001211212 作者简介 :莫波 (1965 —) ,男 ,湖南省桃源人 ,副教授 ,博士 ,主要从事控制元件与系统的教学和科研工作。
(5)
由上式可见 ,流量输出要超前压力建立 ,同时也表
明 ,泵的输出压力是由流量建立起来的。式 (5) 的试验
验证见文献[ 2 ] 。
参考文献 : [1 ] H1E1 梅里特. 液压控制系统 [ M ] 1 北京 : 科学出版社 ,
19761 [2 ] 莫波. 变量泵源阀控系统若干理论与应用技术的研究
2002 年第 6 期
液压与气动
5
恒功率恒压泵变量机构的调节原理
莫波1 ,雷明1 ,曹泛2
A Principle to Adjust the Volume Control of Constant
Power and Constant Pressure Pump

恒压泵工作原理

恒压泵工作原理
恒压泵是一种常用的工业设备，它的工作原理基于一定的物理原理和控制机制。

下面将介绍恒压泵的工作原理。

恒压泵主要由电机、泵体和控制系统三部分组成。

电机为恒压泵提供动力，泵体则负责将流体输送到目标位置，控制系统则对泵体的输出进行监测和调节。

恒压泵的工作原理如下：
1. 当恒压泵开始工作时，电机启动，驱动泵体开始工作。

2. 泵体内的叶轮开始旋转，由于旋转而产生的离心力将流体抽入泵体内。

3. 流体被推送到出口管道，通过管道输送到目标位置。

4. 在控制系统的作用下，泵体的输出压力被监测和调节。

5. 如果输出压力低于设定值，控制系统会调整电机的转速来增加泵体的输出压力。

6. 如果输出压力高于设定值，控制系统会减小电机的转速来降低泵体的输出压力。

7. 不断地通过监测和调节，控制系统确保泵体的输出压力始终保持在恒定的设定值。

总结来说，恒压泵通过电机驱动泵体工作，将流体抽入泵体并输送到目标位置。

控制系统监测和调节泵体的输出压力，确保其保持在恒定的设定值。

这样就实现了恒定的压力输出，满足了工业生产中对压力的需求。

恒压与恒功率变量泵

、恒压阀晋梁由封配抽盘缸体| 柱塞/刻度盘变量活塞娈童竟作下法兰传刼轴法兰盘泵体泵壳回程盘-变童先PCT恒压变量动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。

这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保证恒压力，满足系统的要求。

泵的输出恒压值，根据需要，在调压范围内可以无级调定，泵的结构见图6，该结构将输出的压力油同时通至变量活塞下腔和和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油；当泵在调定恒压力工作时，作用在恒压阀芯上的油压推力等于调定弹簧力，恒压阀的进排油口同时处于开启状态，使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比较下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。

反之,若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量活塞上腔比较下腔油压升高，变量活塞向下移动，泵的流量增大，直至压力上升至调定恒压力。

液压原理符号10Q5010调压范围P (MP 弟 3175~云$主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传YCY14-1B :斜盘式压力补偿变量（恒功率）柱塞泵 /马达结构剖视YCY14-1B :斜盘式压力补偿变量柱塞泵 /马达法兰盘传动轴 n儆艮活塞h1〜刻度盘变量活塞h下法兰d.弹簧套内弹賛卯弹賓g上4兰卜、封师V 限位s 钉回程盘喪量头就翩母II 1\口工作原理变量倚性曲线櫃压原理符号5 812主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。

(完整版)恒压与恒功率变量泵

主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。

这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保证恒压力，满足系统的要求。

泵的输出恒压值，根据需要，在调压范围内可以无级调定，泵的结构见图6，该结构将输出的压力油同时通至变量活塞下腔和和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油；当泵在调定恒压力工作时，作用在恒压阀芯上的油压推力等于调定弹簧力，恒压阀的进排油口同时处于开启状态，使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比较下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。

反之，若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量活塞上腔比较下腔油压升高，变量活塞向下移动，泵的流量增大，直至压力上升至调定恒压力。

YCY14-1B：斜盘式压力补偿变量（恒功率）柱塞泵/马达-----结构剖视YCY14-1B：斜盘式压力补偿变量柱塞泵/马达-----工作原理主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。

这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。

当来自主体部分的高压油通过通道(a)、(b)、(c)进入变量壳体下腔（d）后，油液经通道（e）分别进入通道（f）和（h），当弹簧的作用力大于由油道（f）进入伺服活塞下端环形面积上的液压推力时，则油液经（h）到上腔（g），推动变量活塞向下运动，使泵的流量增加。

恒压泵的工作原理

恒压泵的工作原理
恒压泵是一种常用的流体输送设备，其工作原理是通过泵体内部的叶轮或柱塞等部件，将液体吸入并加压后输送到需要的地方。

恒压泵主要用于水泵、油泵、气泵等领域，其工作原理和结构各有不同，但基本原理是相通的。

首先，恒压泵的工作原理是依靠泵的机械运动将液体吸入泵体内部，然后通过叶轮或柱塞等部件的旋转或往复运动，将液体加压后输送出去。

这一过程中，液体受到泵的机械作用，从而产生了流动和压力，实现了液体的输送。

其次，恒压泵的工作原理还涉及到泵的能量转换过程。

泵通过外部能源（如电动机、发动机等）驱动，将机械能转换为液体的动能和压能，从而实现了液体的输送和加压。

这种能量转换过程是恒压泵能够正常工作的基础，也是其工作原理的重要组成部分。

另外，恒压泵的工作原理还与泵的结构和工作特性密切相关。

不同类型的恒压泵，其内部结构和工作原理各有不同。

例如，离心泵通过叶轮的旋转将液体加压后输送出去；柱塞泵则通过柱塞的往复运动实现液体的加压和输送。

因此，了解恒压泵的工作原理，需要根据具体的泵型和工作特性进行深入的研究和了解。

总的来说，恒压泵的工作原理是通过泵的机械运动和能量转换，将液体加压并输送到需要的地方。

同时，不同类型的恒压泵其工作原理和结构各有不同，需要根据具体情况进行深入研究。

希望本文所述内容能够帮助读者更好地理解恒压泵的工作原理，为相关领域的工程应用提供参考。

恒压泵工作原理范文

恒压泵工作原理范文恒压泵是一种常用于工业生产中的泵，它的工作原理是通过自动调节泵的速度和流量，以保持系统内的压力恒定。

下面将详细介绍恒压泵的工作原理。

恒压泵主要由电动机、泵体、调速器、压力传感器等组成。

当系统压力降低时，压力传感器会感应到这一变化，并通过信号传递给调速器。

调速器会根据传感器的信号，控制电动机的转速，使泵运行，提供足够的流量来补充系统中的流失。

当系统压力增加时，压力传感器会再次感应到这一变化，并通过信号传递给调速器。

调速器会相应地减小电动机的转速，以降低流量，从而保持系统的恒压。

恒压泵的工作原理可以简单概括为：通过不断调节泵的速度和流量，以保持系统内的压力恒定。

恒压泵的工作过程可以分为以下几个步骤：1.初始状态：当系统刚开始工作时，压力传感器感应到系统压力低于设定值，调速器会控制电动机的转速，使泵开始运转。

2.泵工作：随着电动机的转速增加，泵开始向系统中提供流体。

随着流体的进入，系统的压力会逐渐恢复到设定值。

3.压力监控：压力传感器会实时监测系统内的压力变化，并将这些信息传递给调速器。

4.调整泵的速度和流量：当压力传感器感应到系统压力低于设定值时，调速器会相应地增加电动机的转速，使泵提供更多的流量，以补充系统中的流失，并提高系统压力。

5.维持恒压：一旦系统的压力恢复到设定值，调速器会自动减小电动机的转速，以减少流量，从而保持系统的恒压状态。

通过上述步骤，恒压泵能够不断调节自身的工作状态，以满足系统对恒定压力的要求。

它可以根据系统的压力变化实时调整泵的工作速度和流量，从而保持系统内的压力稳定。

恒压泵在工业生产中具有广泛的应用，例如供水系统、空调系统、石油工业、化工工艺等。

它能够稳定运行，提供恒定的流量和压力，从而保证生产过程的顺利进行。

同时，恒压泵还能够减少系统中的能耗，提高生产效率，具有重要的经济和环境效益。

总结起来，恒压泵通过不断调节泵的速度和流量，以保持系统内的压力恒定。

它能够实时监测和控制系统压力的变化，以提供恒定的流量和压力。

(完整版)恒压与恒功率变量泵

动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。

这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保证恒压力，满足系统的要求。

泵的输出恒压值，根据需要，在调压范围内可以无级调定，泵的结构见图 6 ，该结构将输出的压力油同时通至变量活塞下腔和和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油；当泵在调定恒压力工作时，作用在恒压阀芯上的油压推力等于调定弹簧力，恒压阀的进排油口同时处于开启状态，使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比较下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。

反之，若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量活塞上腔比较下腔油压升高，变量活塞向下移动，泵的流量增大，直至压力上升至调定恒压力。

主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传YCY14-1B ：斜盘式压力补偿变量（恒功率）柱塞泵/ 马达结构剖视YCY14-1B ：斜盘式压力补偿变量柱塞泵/ 马达工作原理主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。

这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。

当来自主体部分的高压油通过通道（a）、（b）、（c）进入变量壳体下腔（d）后，油液经通道（e）分别进入通道（f）和（h），当弹簧的作用力大于由油道（f ）进入伺服活塞下端环形面积上的液压推力时，则油液经（h）到上腔（g），推动变量活塞向下运动，使泵的流量增加。

恒压与恒功率变量泵要点

恒压与恒功率变量泵要点恒压变量泵和恒功率变量泵是两种常见的工业泵。

它们与传统的恒速泵相比，具有更加优越的性能和应用灵活性。

本文将重点介绍恒压变量泵和恒功率变量泵的原理、特点以及应用领域。

一、恒压变量泵恒压变量泵是一种能够输出恒定压力的变量排量泵。

它根据系统的压力变化自动调整排量，以维持恒定的输出压力。

恒压变量泵主要由变量排量控制机构、输出压力传感器和控制电路等组成。

1.原理恒压变量泵的原理是通过引入压力反馈回路来实现输出压力的恒定。

当系统压力下降时，输出压力传感器会检测到变化，并向控制电路发送信号。

控制电路会根据信号调节变量排量控制机构，使排量增大，从而增加输出流量，恢复系统压力到设定值。

反之，当系统压力升高时，排量减小，减少输出流量，以维持输出压力稳定。

2.特点（1）恒压输出：恒压变量泵能够根据系统需求自动调节排量，使输出压力保持恒定，能够在各种负载条件下稳定工作。

（2）节能降耗：恒压变量泵在系统压力低于设定值时，减少输出流量，降低功耗，从而实现节能效果。

（3）防止过载：恒压变量泵能够根据系统压力自动调节排量，避免系统发生过载。

（4）稳定性好：恒压变量泵具有排量调节范围广、动态响应快的特点，能够在泵输出压力变化范围内快速调节和稳定输出。

3.应用领域恒压变量泵广泛应用于液压系统中的恒压供油、恒压控制回路、恒压变频水泵、恒压供应装置等。

二、恒功率变量泵恒功率变量泵是一种根据系统负载需求自动调节输出功率的变量排量泵。

它能够自动调节输出流量以保持设定功率，能够在系统负载波动时自动调整排量。

1.原理恒功率变量泵的原理是通过引入功率反馈回路来实现输出功率的恒定。

当系统负载增加时，输出功率传感器会检测到变化，并向控制电路发送信号。

控制电路会根据信号调节变量排量控制机构，使排量增大，从而增加输出流量，维持输出功率稳定。

反之，当系统负载减小时，排量减小，减少输出流量，以保持输出功率恒定。

2.特点（1）恒功率输出：恒功率变量泵能够根据系统负载需求自动调节排量，使输出功率保持恒定，能够在负载变化的情况下稳定工作。

恒功率及恒压泵控制原理及其应用

恒功率及恒压泵控制原理及其应用恒功率及恒压泵控制原理及其应用恒功率泵所实现的功能就是保证电机不会超功率，低压时大流量，高压时小流量；恒压泵能够实现零流量保压。

1）恒压泵一般用于这样的液压系统：开始阶段要求低压快速前进，而后转为慢速靠近，最后停止不动并保压，像油压机就是这样。

这里，恒压泵设定的压力就是系统保压所需要的压力。

这里，对“液压系统压力由负载决定，而由溢流阀加于限定”的基本原则应该讲是符合的。

为了更好理解泵控系统，可以考虑修改为“系统压力由负载决定，而由恒压泵加于限定”。

像压机的例子，压制件的反力可以很大，具体施加多少由恒压泵调节。

2）恒流泵主要用于工程机械这种设备上就一台发动机，要充分利用其功率。

对液压系统就可以在低压时大流量，高压时小流量。

这表面上与恒压泵相似，其实不然。

恒功率泵在压力流量变化时，遵循恒功率，而恒压泵在未达到调定值之前，是最大排量的定量泵，不存在开始恒功率的拐点。

而进入恒压工况后，原则上可以根据系统的需要提供流量而保持压力不变。

3）恒压变量泵是在达到泵本身的设定压力后才开始变量,此时流量下降成陡线下降.恒功率变量泵是几乎全压力阶段都在变量,基本保证输出的功率恒定在一定范围内,但是在泵设定的功率范围内,压力上升,流量是全流量输出,当超过这个压力,流量开始下降,以保证输出功率恒定(这也就是说在低于额定功率时,实际使用功率不是恒定的).还有电控变量泵,它的变量曲线由电控部份决定,与实际压力无关.不管如何,电机与油泵的功率匹配,是必须考虑的.4）恒压泵更重要的一点是：在压力不变的情况下更节约能源。

恒功率泵是能根据负载变化改变运动速度，也主要用于这种负载变化要求速度能变化的情况。

5）1）一般情况下，固定工业液压选用恒功率的案例较少，多数是行走机械（工程机械）动力是发动机的，为了充分利用功率，选用恒功率泵的情况较多。

当然天下之大，不能一概而论。

6）对于一个在反复循环过程中，或者随机操作过程中，压力与流量两个参数都有比较大差异的系统，人们往往采用“一把钥匙开一把锁”的模式灵活处理。
