2M误码仪说明书资料(000002)
DD942F型2M误码仪的操作与使用
DD942F
电源 外电源
LOS AIS L1 L2
LOF
RDI
ERR CRC4
DD942F
主菜单
xx年xx月xx日 11:02:11
1. 信号设置 2. 误码/告警插入 3. 结果显示 4. 音频功能 5. 系统设置
帮助
配置
A F1
0 误码插入
#
¤
* ?
Shift
B F2
1 测量
4 ?
7 ESC
C F3
LOF
RDI
ERR CRC4
DD942F
主菜单
xx年xx月xx日 11:02:11
1. 信号设置 2. 误码/告警插入 3. 结果显示 4. 音频功能 5. 系统设置
帮助
配置
A F1
0 误码插入
#
¤
* ?
Shift
B F2
1 测量
4 ?
7 ESC
C F3
2 图形
5 ?
8 ?
D F4
3 历史灯
6 ?
9 ENTER
1. 信号设置 2. 误码/告警插入 3. 结果显示 4. 音频功能 5. 系统设置
帮助
配置
A F1
0 误码插入
#
¤
* ?
Shift
B F2
1 测量
4 ?
7 ESC
C F3
2 图形
5 ?
8 ?
D F4
3 历史灯
6 ?
9 ENTER
DD942F
电源 外电源
连接电源 LOS AIS
L1 L2
LOF
2M误码仪的 操作使用
教员工作组--出品
2M误码测试仪SmartClass_E1_Datacom产品资料
ITU INV223-1, ITU223-1, QBF, QRSS, LIVE
用户位模式（3-32位）
用户字节模式（1-64字节）
主要结果
丢失告警，LOS秒
代码错误计数，代码错误率，时钟滑动、帧
滑动、LOF告警、LOF秒、AIS告警、AIS
秒、RDI告警、RDI秒、MF AIS告警、MF
AIS秒、MF RDI告警、MF RDI秒
数据通信
• DTE仿真、DCE仿真和监测模式 • IX.21、V.24 (RS-232)、V.35、
V.36(RS-449)、EIA-530接口选项 • 环路延迟 • 帧中继 (可选项) • G.703同向、反向与集中式接口测试
其它
• VT-100终端仿真（可选项） • 远程控制（可选项）
主要特性
● 易于使用，重量轻，结构坚固，适用于 E1/数据通信业务安装和 维护
逆ARP, Ping长度
封装
NLPID, 以太网类型
结果分类
帧中继（DLCI，链接，Ping, LMI, DLCI列
表，跟踪）和数据通信
其他软件选项
VT-100 (可选项) 具有此选项的仪器可以仿真一个VT-100终端 并通过仪器9引脚RS232接口连接到网络设 备上。 远程控制（可选项） 用户可以利用此选项使用命令行通过串行接 口来控制测试仪。此选项有命令指导信息。
JDSU SmartClass E1是用于安装和开通E1和数据通信业务的手持现场测试仪，为E1和 数据通信信号分析提供多种测试模式。做为一个经济且简易使用的解决方案， SmartClass E1具有智能自动配置（AutoConfig）特性和一个大的便于读取结果的彩色 屏幕，为运营商和承包商现场技术人员提供重量轻、坚固耐用、电池供电的测试仪，是 一种理想的测试工具。同时，此设备还可以满足移动运营商在构建E1基础设施时的各 种需求。
误码仪培训资料详资料
培训资料第一部分：基础知识1. 常见通信网络电接口1) 数字中继接口：2Mb/s（E1）、155Mb/s、622Mb/s、2.5Gb/s、10Gb/s2) 数据通信接口：G.703 64Kb/s同向、V.24、V.35、RS-449、RS-485、X.21、V.36、EIA-530/530A3) 模拟中继接口：2/4W E&M4) 局间模拟中继接口：FXO（LGE）5) 用户线模拟接口：FXS（LGS）2. 误码的概念误码是指在传输过程中码元发生了错误。
确切地讲，误码是接收与发送数字信号之间单个数字的差错，图中发送和接收序列之差（即模二加）称差错序列。
该序列是最基本和直观的描述。
测量并记录差错序列就能对误码做进一步的分析处理，得出误码指标规范中的各个参数，如误码秒（ES）、严重误码秒（SES）等。
3. 误码检测分类发现差错的所有手段统称差错检测，可分为两大类，在线差错检测和停业务差错检测。
4. 测试判断所依据的ITU规范1)G.821分析数据及指标•统计时间误码率：从开始测试至当前时刻这一时间段内，扣除不可用时间得到的平均误码率。
•1秒周期差错率：在一个测量周期内统计得到的平均误码率。
这一参数的功能是可在测试过程中动态地了解当前线路传输的差错情况，每过1秒数据便重新刷新。
•差错秒（ES）：在一秒时间间隔内，至少发生了一个比特差错，则这一秒记为差错秒。
•严重差错秒（SES）：可用时间内的严重误码秒计数，如果1秒内的误码率大于或等于10-3，则这1秒判为严重误码秒。
•严重差错秒比（%SES）：严重误码秒数与可用时间的百分比率。
•差错秒比（%ES）：可用时间内的误码秒数与可用时间的百分比率。
•劣化分（DM）：可用时间内的劣化分记数，劣化分定义：误码率大于或等于10^-6的秒累加到60秒时，记为1个劣化分，其中不包括严重误码秒。
•劣化分比（%DM）：劣化分与可用时间扣除严重误码秒后的时间的百分比。

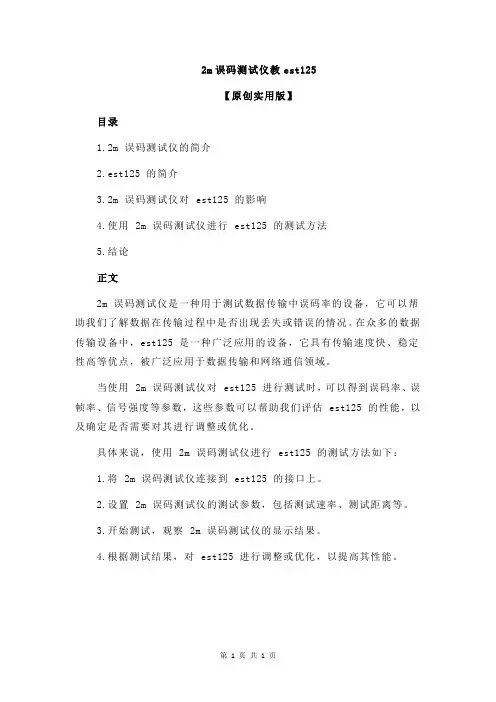

2m误码测试仪教est125
2m误码测试仪教est125
【原创实用版】
目录
1.2m 误码测试仪的简介
2.est125 的简介
3.2m 误码测试仪对 est125 的影响
4.使用 2m 误码测试仪进行 est125 的测试方法
5.结论
正文
2m 误码测试仪是一种用于测试数据传输中误码率的设备，它可以帮助我们了解数据在传输过程中是否出现丢失或错误的情况。
在众多的数据传输设备中，est125 是一种广泛应用的设备，它具有传输速度快、稳定性高等优点，被广泛应用于数据传输和网络通信领域。
当使用 2m 误码测试仪对 est125 进行测试时，可以得到误码率、误帧率、信号强度等参数，这些参数可以帮助我们评估 est125 的性能，以及确定是否需要对其进行调整或优化。
具体来说，使用 2m 误码测试仪进行 est125 的测试方法如下：
1.将 2m 误码测试仪连接到 est125 的接口上。
2.设置 2m 误码测试仪的测试参数，包括测试速率、测试距离等。
3.开始测试，观察 2m 误码测试仪的显示结果。
4.根据测试结果，对 est125 进行调整或优化，以提高其性能。
第1页共1页。
2M测试仪说明书
选择31路信号形式并且带有CRC-4校验功能。
PCM30：
选择30路信号形式，第16时隙用于传送信令。
PCM30CRC：功能。
选择30路信号形式，第16时隙用于传送信令并且带有CRC-4校验
3.2.3数据端口
把光标移到 数据端口 栏，有以下可选项目
(75Q):
选择75Q非平衡接口。
时钟输入：CLK/Rx2端口作为外时钟输入口使用，此时信号形式 、信号码型 栏
无效。
2M测试：CLK/RX2端口作为第二个2Mbit/s测试用，可对线路进行在线测试；
同时也可兼作外时钟输入口使用。
3.2.2信号形式 把光标移到 信号形式 栏，有以下可选项目。
非帧31路信号形式。
时间设置错误!未定义书签。
8.应用举例错误!未定义书签。
2Mbit/s通道停业务误码测试。错误!未定义书签。
2M/s通道开业务误码测试错误!未定义书签。
9.主要技术指标错误!未定义书签。
1.
2M数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常
维护测试。其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简 洁容易。
一次ERR INJ误码插入停止，皿图标消失。
告警插入
把光标移至告警插入栏，可选择以下选项：
无：没有任何告警插入。
AIS:选择告警信号指示插入。
FAS Loss选择帧失步告警插入。
RA:选择远端帧告警插入。
MRA：选择远端复帧告警插入。
频率拉偏
把光标移至频率拉偏栏，可选择以下选项：
标准频率：
恢复到标准频率。
在线测试：用于2Mbit/s的误码在线测试，此时Bit Error 'Pattern Slip、Pattern Loss
2M误码分析仪2篇
2M误码分析仪2篇第一篇：2M误码分析仪1、引言2M误码分析仪可以对数字通信中的误码进行有效的分析和统计，该设备具有较高的性能指标和广泛的应用范围，被广泛应用于数字通信系统中。
随着数字通信技术的发展，2M误码分析仪也得到了不断的改进和完善。
本文将介绍2M误码分析仪的原理、结构、工作原理、性能指标以及应用范围等方面的内容。
2、2M误码分析仪的原理2M误码分析仪是一种基于数字电路分析原理的测试设备，其原理基于串行传输的数字信号的误码率的计算，通过对误码的计数和比较来检测以及分析数字信号中的误码。
2M误码分析仪将收到的信号转换成二进制形式，对计数器进行计数，然后将计数结果展示在设备的显示屏上，并且具有存储功能，用户可以通过存储误码结果和分析结果来进行线路故障的排查和分析。
3、2M误码分析仪的结构2M误码分析仪的结构主要包括计数器、存储器、比较器、微处理器和显示器等组件。
其中，计数器是实现误码检测和计数的核心组件，存储器可以将误码计数结果存储在外部，比较器可以对比不同时间段的误码数目来检测信号质量的变化，微处理器是2M误码分析仪的控制中心，负责管理系统和控制各个组件的工作，显示器用于方便用户直观地观察误码测试结果。
4、2M误码分析仪的工作原理2M误码分析仪的工作原理是通过将接收到的数字信号转换成二进制数字，并将其存储在计数器中，同时用比较器检测不同时间段的误码计数结果，将不同时段的误码数目进行比较和分析，通过微处理器进行误码分析和管理，系统最终将误码的数目和性质显示在设备的显示屏上。
5、2M误码分析仪的性能指标2M误码分析仪的性能指标主要包括测试误码率的范围、最小可分辨误码率、测试精度、测试速度、测试信噪比范围等参数。
通常情况下，2M误码分析仪的误码率范围在10^-6到10^-12之间，最小可分辨误码率通常为10^-6，测试精度通常为0.1%，测试速度通常为10Mbps至155Mbps之间，测试信噪比范围为0至60dB。
2M误码测试仪SmartClass_E1_Datacom产品资料
Tx 频率偏移量 ±100 ppm间隔为1 ppm
成帧
非成帧, PCM31, PCM31C,
PCM30, PCM30C
测试模式 终端、监测、桥接、本地回环
2M (Bulk), n x 64 kbps BERT
成帧和测试模式自动配置
LED 灯指示器
SYNC, ALARM,
ERROR, DATA, LPBK, BATT
计数
模式滑动、模式滑动秒数
模式同步丢失计数、模式同步丢失秒数、往
返延迟（us）、经过时间、时间、日期/时
隙Rx字节、时隙信令数据
错误（异常）插入
2M代码
单个
2M FAS
单个, 2, 3, 4
2M MFAS
单个, 2
2M CRC
单个
BERT 模式滑动
单个
E-Bit/REBE
单个，连续
位 (TSE) 单速率 1e-2, 1e-3, 1e-4, 1e-5,
JDSU SmartClass E1是用于安装和开通E1和数据通信业务的手持现场测试仪，为E1和 数据通信信号分析提供多种测试模式。做为一个经济且简易使用的解决方案， SmartClass E1具有智能自动配置（AutoConfig）特性和一个大的便于读取结果的彩色 屏幕，为运营商和承包商现场技术人员提供重量轻、坚固耐用、电池供电的测试仪，是 一种理想的测试工具。同时，此设备还可以满足移动运营商在构建E1基础设施时的各 种需求。
通用规格说明
语言
英语，法语，德育，意大利语，日语，韩
语，葡萄牙语，俄语，简体汉语和西班牙语
电源
4AA现场可更换电池（NiMH 电池与碱性电
池）
一般情况下 (at 25℃)
基站传输维护仪表介绍
光功率计
dB：它表示两个信号之间的幅度差，表示的是相对的值｛功 率P dB=20log(Po/Pi) (底数为10) ｝。 dBm：它表示以1毫瓦为基准时表示的绝对的数值。 ｛P=10log(P/1mW )} 比如： 输出信号是输入信号强度的100倍 也就相当于它的增益 为20db 某电流值为 0.000001 A 即 0.001 mA 相当于 -30dBm A 不过dbm大多用于表示功率
OTDR测试中的几个重要参数
1、平均次数：OTDR测试曲线是将每次输出脉冲后 的反射信号采样，并把多次采样做平均处理以消除 一些随机事件，平均化时间越长，噪声电平越接近 最小值，动态范围就越大。平均化时间越长，测试 精度越高，但达到一定程度时精度不再提高。为了 提高测试速度，在一些不需要精确数据的定性测量 中，可以适当减少平均次数，缩短整体测试时间。
基站传输维护仪 表介绍
2M误码仪 OTDR光时域分析仪 光功率计
2M误码仪
因2M误码仪的种类多、大小也不同，现在此 只讲2M误码的简单使用以及设置等。 一般来讲，手持式2M测试仪包括： 2M 1、接口部分；（电源接口，时钟接口） 2、控制键部分，实现仪表的测试功能设置； 3、测试窗口； 4、状态指示灯等。
利用OTDR进行测量时的注意事项
要确保被测光纤到连接适配器的连接完好。 被测系统中的连接器应在连接到通用连接器 和适配器之前进行清洁，避免手与连接器的 接触。 光纤，特别是单模光纤，容易受到由微 弯或其他应力造成的损耗的影响。为确保正 确、可重复的测量，连接到OTDR的光纤导 线必须置于将机械张力降到最小的位置。
2M仪表的测试设置
注：这里的测试只真对于基站2M传输电路。 2M误码图案:2^15-1伪随机码(PRBS15)。 时钟：EXT（外部时钟)从线路中提取。 速率：2048kbps 线路编码：HDB3. 阻抗：75欧非平衡 帧型：PCM-30/PCM-30C/ PCM-31/PCM-31C
2M误码仪说明书
管理运筹学
第二章、面板示意图及其简单说明
一、面板示意图
（2）
（3）
（1）
发送
外接电源
接收
CT321B 2M Error Tester Comtest
（5）
CT321B- 2M误码测试仪
（12） 无信号
开关
Hale Waihona Puke （4）AIS 帧失步
设置 （6）
开始/结束
复帧失步
修改 （8）
功能
对告 复帧对告 CRC失步
管理运筹学
8.
（四）、按动设置键，进入下一修改项目
HDB3 PRBS BEC： BER：
0dB 2∧15-1（INV） 00000 00000
按动修改键，修改数据极性
HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00000 00000
图7
（五）、按动设置键，修改结束，光标消失，仪表显示确认后的 设置状态，
CT321B 2M 误码测试仪
用户手册
北京通测科技有限责任公司
管理运筹学
目录
一、前 言 二、面板示意图及其简单说明
1、面板示意图 2、面板说明 三、仪表安装说明 四、仪表使用操作说明
1、名词解释
2、功能界面说明 五、技术指标
六、注意事项及维护保养
七、附注：
质量跟踪卡
1.
管理运筹学
第一章 前 言
在数字通讯飞速发展的今天，建立综合业务数字网正成为电信经营者努力的方向。 差错（误码、误块）性能作为数字网的重要传输性能指标，是网络运营者进行通信网建设、维护的 重要依据；也是评估电信业务性能优劣的指标之一。因此国际电联（ITU-T）极为重视对差错的研究， 针对数字通信网的设计、安装、维护的要求，推出了一系列有关误码性能的建议。2Mb/S是我国数字时 分复用基群2048kbit/s的简称，是PCM传输与交换的基础。尤其是在数字传输由PDH向SDH发展的今天， 2M口日益成为重要的投入业务测试和日常运营维护的重要测试点。 为适应新的传输技术体制和维护体制的要求，我公司在综合国内外各种2Mbit/S测试仪表的基础上， 针对工程验收特点，研制开发了CT321B 2M误码测试仪。 CT321B 2M误码测试仪集中断业务与在线监测于一体，可方便完成2M口设备差错性能的投入业务测 试和日常维护测试。它具有比特误码、编码误码、帧比特误码、CRC差错测试功能, 并可显示各种告警 信息，且在此基础上进行M.2100、G.821分析，针对2M口日常维护的需要，该仪表还具有随路信令、帧 开销等测试功能 在各行各业要求“上管理、上服务、上水平”的今天，CT321B 2M 误码测试仪以其高性能、低价格 为我国通信施工单位、维护部门提供了可靠、高效、经济的2M口测试方案！
2M综合测试仪操作与使用(最终)PPT演示
在线
D2 M—离D线设误置码 测状试态状显态 示显 示
测测试试系系统统：：2PMC口M2 M30在 线 监 测 状 态 显 示
时测测钟试试：选系择统：：（从PGC8时M213）钟0+帧同步
打测印试周选期择：：00（时G0。0分8210）0秒
发发发测记剩插送测打剩记送送打录试误余记印录试余印话序信状时码存录方状时存周态间状贮路数列令式态间贮期：态：：：：：：：：：：：：041第0101直040禁25010d02小6方2501B时插次小611时m图次0路3时0，0分004分001分00K秒500H秒0秒z6
在D误
线D码
▲
▲
复位对Leabharlann 度选路选择▼
▼
电源
CRC4 电池 充电
测试 存贮
无信号
AIS 帧/失步
对告 复帧 >10-3
DD942D型2M综合监测仪
柳州市通信仪器厂 柳州市迪达通信设备有限公司
无信号输入告警指示
在线时对告 告警指示灯
在D 误 线D 码
选择
复用帧失步 收误码指示
CRC4 电池 充电
测试 存贮
（二）按键功能 柳州市通信仪器厂 柳州市达迪通信设备有限公司
▲
选路
▼
复位 电源
▲
▲
选 和 试选复电关软方而误方择路位源闭定式使码式键键键开时义，按测下：D在线：D选CDD电 充：关应9择R池 电4C离线功根键42D试可完型在键按按2存 对测M▲比贮能据具试度三以综成“合：此住监键显有无测选▲种选帧在A信路I/S失号在仪步键该轻：示不工择线电复复对线>源位1帧告0可键-3 按对屏同作信监”回持一于 内 的状 道测和到续次不 显 功态 中、“初2打同 示 能的 的秒DD始-开的 的 。-D切 话。D状测电测 内”换 路态试源试 容测。 。。，
TA-VB02型2M误码测试仪产品手册
开/关
误码仪开关
TA-VB02型2M误码测试仪共有2排18个指示灯，其状态及功能如下：
北京天航信民航通信网络发展有限公司
4
TA-VB022M 误码测试仪产品用户手册
序号
名称
功能
PLA
亮：表示测试过程中有告警或误码
LOS
亮：表示输入端没有信号
LOF
亮：表示帧失步(或图案失步)
告
EB
亮：表示有误码
警 指
缩略语
英文全写
RHale Waihona Puke ARecord of last alarm
LOS
Loss of signal
LOF
Loss of frame or pattern
EB
Error Bit
SLP
Slip bit
PWL
Power low
PWR
Power
PRBS
Pseudo Random Bit Sequence
DET
Data Terminal Equipment
DSR
Data Set Ready
CTS
Clear To Send
ETC
Exterior Clock
解释 历史告警 信号丢失 帧或者图案丢失
误码 滑码 电量低 电源指示 为随机序列 数据终端设备 数据通信设备 发送 接收 发送时钟 接收时钟 数据终端就绪 请求发送 数据载波检测 数据设备就绪 允许发送 外部时钟
2.1.缩略语................................................................................................................................. 3 2.2.按键及指示灯说明 ............................................................................................................. 4 3 菜单操作...................................................................................................................................6 3.1.主菜单................................................................................................................................. 6 3.2.误码测试............................................................................................................................. 6 3.3.HDLC测试 .......................................................................................................................... 9 3.4.E1 测试 .............................................................................................................................10 3.5.业务仿真........................................................................................................................... 11 3.6.记录查看........................................................................................................................... 12 3.7.高级设置........................................................................................................................... 13 4 误码测试典型应用.................................................................................................................17 4.1. 误码测试仪与被测设备的连接方式.............................................................................17 4.2. 误码测试仪的设置.........................................................................................................17 4.3. 误码测试的操作.............................................................................................................19 4.4. 误码测试结束.................................................................................................................20 5 规格指标.................................................................................................................................20 5.1. 误码测试.........................................................................................................................20 5.2. E1 测试 ............................................................................................................................21 5.3. HDLC测试.......................................................................................................................21
M误码仪说明书
1．概述2M数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常维护测试。
其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简洁容易。
2M数字传输性能分析仪可对2Mbit/s接口数字通道、同向64k、RS232、RS485、RS449、、、EIA530、EIA530A、接口数字通道进行测试，具有两个2Mbit/s 接口，可同时对两条通道进行测试。
●对2Mbit/s接口数字通道可进行以下项目的测试。
中断业务误码测试在线误码测试比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试图案滑动测试时钟滑动测试信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试线路信号频率测试话路通道信号电平、频率测试信令状态显示话路通道内容显示话路通道忙闲显示直通方式环路延时测试自动保护倒换时间测试信号波形模板测试时隙内容分析、、误码性能分析双路2Mbit/s同时检测，双向监听●对RS232、RS485、RS449、、、EIA530、EIA530A、接口的数字通道可进行以下项目的测试。
中断业务误码测试比特误码图案滑动测试信号丢失告警测试线路信号频率测试环路延时测试自动保护倒换时间测试中断业务误码测试●对同向64Kbit/s接口数字通道可进行以下项目的测试。
中断业务误码测试比特误码图案滑动测试信号丢失、AIS告警线路信号频率测试直通方式环路延时测试自动保护倒换时间测试误码性能分析2、仪表外观及组成前面板①状态、告警指示灯②液晶显示器③监听扬声器④电源开关⑤操作键⑥功能键⑦光标移动键图. 前面板2.1.1 状态、告警指示灯如图，此指示灯只指示Rx1端口或DATA端口的状态。
右边的灯代表当前仪表状态，绿色灯亮表示相应的状态正常，红色灯亮表示相应的状态不正常，仪表检测到事件后红灯亮秒，若在秒内事件又出现，红灯保持常亮。
事件消失后红灯熄灭。
信号左边的黄灯来表历史告警纪录表示仪表检测到事件后灯亮，事件消失后灯仍保持亮，直至用CLR HIS清除。
2M传输分析仪解析课件
仪表介绍及基本参数的设置 使用方法
一、仪表介绍及基本参数的设置
前面板图
2
1
POWER
SIGNAL
FRAME MFRAME
CRC-4
PATTERN
AIS RA
MRA
CODE ERR
FAS ERR
CRC ERR EBIT ERR PAT SLIP
BIT ERR
F1
F2
F3
F4
HISTORY CLR HIS SET/TEST ESCAPE
将光标移动到 测试图案 栏，有以下可选项目：
2e6-1:选择仪表发送或接收信号中的测试图案为2e6-1。 2e9-1:选择仪表发送或接收信号中的测试图案为2e9-1。 2e11-1:选择仪表发送或接收信号中的测试图案为2e11-1。 2e15-1:选择仪表发送或接收信号中的测试图案为2e15-1。 2e20-1:选择仪表发送或接收信号中的测试图案为2e20-1。 2e23-1:选择仪表发送或接收信号中的测试图案为2e23-1。 WORD:选择仪表发送、接收信号中的测试图案为8bit人工码。
三、使用方法
日常测试连接图
测试设置
工作方式：常规测试 TX/RX1端口设置如下：
接收：RX=TX 接口方式：2Mbit/s 信号形式：非帧或其它 信号端口：终接 数据端口： G.703(75Ω) 时钟方式：内部时钟 测试图案： 2e9-1或其它 图案极性：同向 信号码型：HDB3 其它根据需要设置。 注意：接收端和发送端的 参数应一致，否则可能出 现误码和告警。
将光标移动到 数据端口 栏，有以下可选项目：
G.703(75Ω)：选择75Ω非平衡接口。 G.703(120Ω)：选择120Ω平衡接口。
2M误码仪实用操作及保养说明书
2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。
3.按键二、常见技术指标比特率:2048Kb/s ±50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15) 固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：部时钟(Internal)，接收回复时钟(Receive) 存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。
任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。
2.端口设置2.1 Tx/Rx1/DATA端口设置是接口方式为2Mbit/s和同向64kbit/s（接口方式为同向64kbit/s时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。
图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.3所示。
2M误码仪说明书资料(000002)
6.
二、系统设置及修改
（一）、开机，进入初始状态
CT321B 2M Error Tester Comtest
按动任意键，进入主菜单界面 HDB3 PRBS BEC： BER： 0dB 2∧15-1（INV） 00000 00000
图4 （二）、按动设置键，进入修改状态，在修改项目处有光标闪烁
HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00000 00000
图7 （五）、按动设置键，修改结束，光标消失，仪表显示确认后的 设置状态， HDB3 PRBS BEC： BER： 0dB 2∧15-1（NOR） 00000 00000
图8
9.
二 、误码测试及G.821分析
（一）、在图8状态下，按动开始/结束键，在屏幕左上角显示“#”， 表示测试开始：
图 27
18.
（三）在图24状态下，按动开始/结束键，即可观察此时帧开销及 复帧定位信号。
举例如下： HDB3 FAS： NFAS 00-0000 -30dB ?0011011 ???????? 00-0011
图 28
五、在图24状态下按动功能键，返回图4画面 六、其它 （一）在测试过程中若出现告警信息，则告警指示灯亮 （二）在测试过程中除“开始/结束” 键、“ “ + ” 键外，其它键均被锁死，以免误操作。 ” 键和
#HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00000 00000
图9 （二）、若需插入单个误码，请按+键
# HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00001 1.627E-07
图 10 10.
CAT-2ME误码率说明书
CAT-2ME误码测试仪使用说明书感谢阁下购买本公司生产的CAT-2ME误码测试仪，在使用之前请详细阅读本使用说明书。
注意本手册任何部分不得复印，翻制或以任何形式在网络中发送，除非得到本公司的书面许可。
本说明书所提及的商标所有权由各商标持有人所有。
本公司有权随时更改产品性能及本说明书而不事先通知客户。
对于以任何形式修改产品及本说明书而造成的产品功能不能实现或对其他产品、人身造成影响，本公司将不负任何责任。
本公司对由合法渠道取得产品的用户提供一年免费质保，但不包括由于操作不当、错误连接和意外而造成的产品损坏及人员伤害。
在质保期内由于产品本身质量而造成不能正常使用的，本公司负责更换，回收的产品由本公司所有。
版本记录：目录注意 (1)一、概述 (3)二、主要功能 (3)三、技术指标 (3)四、前面板功能介绍 (4)五、指示灯 (5)六、操作说明 (6)七、菜单说明 (7)八、使用条件 (13)一、概述CA T-2ME误码测试仪是一款手持式，高性能的，集成幀，无幀测试，中断，在线测试为一体。
具有告警，误码测试、语音监听、M.2100,G.826,G.821分析功能。
同时配有可充电电池，方便维护人员现场使用，它是一款够用、适用、好用、性价比极高的2Mb/S测试仪表，也是人手一机的最佳选择。
二、主要功能1. 在线测试和中断业务测试，且可外接打印机，并将结果进行打印2. 多种伪随机序列可选，用于中断业务成帧或非成帧测试3. 多种固定码可选，方便快速设置成帧方式：PCM31CRC、PCM30CRC，PCM31，PCM30成帧/非成帧测试下的FAS、CRC-4、CORD、E-BIT误码在线测试4. 可人为插入误码，LOS，AIS，LOF等告警插入，且可显示误码数，误码率。
5. 10个超亮LED告警和状态指示，告警，误码声音鸣响指示6. 发送时钟源：内部本振时钟、收信号恢复时钟可选7. ES 、SES、US，按照ITU-TG.821、G.826和M.2100标准进行结果分析8. 带背光高分辨率LCD误码测试、告警测试、性能分析，话路监听等多种功能集中于一体9. 大容量存储功能，可存储多组测试结果，掉电保持，在线话路监听功能，日历，时间显示10. 内置镍氢充电电池，内部集成智能快速充电电路，可在仪表工作的同时完成快速充电11. 手持式结构，适合现场操作三、技术指标比特率：2048Kb/s±50ppm接口：75欧姆，非平衡，高阻输入阻抗>2千欧姆输入灵敏度：0～-43dB线路编码：HDB3帧型：非成帧，成帧组帧：PCM30，PCM30CRC，PCM31，PCM31CRC测试码型：伪随机码：2^23-1，2^15-1，2^11-1，2^9-1固定码：1111，0000，1010告警指示和检测：SIGNAL LOSS，AIS，FRAME LOSS，MF LOSS，PATTERN LOSS，ERROR，REMOTE ALARM，REMOTE MF ALARM误码插入：单误码插入，比特率误码插入： 10E-4，10E-5，10E-6，10E-7结果分析：按照ITU-T的G.821，G.826和M.2100标准差错插入：1比特、10 、10同步：LED指示同步丢失数据格式：同步接口显示：数据接口信号接通显示四、前面板功能介绍仪表面板分为两部分，上部为液晶显示，下部为键盘操作。
2M误码仪设备操作指引
2M的概念和测试方法技术文档2M的概念和测试方法技术文档目录一、2M的概念 (1)二、几个重要的概念 (1)三、BE和BER (1)四、编码错误和HDB3 (1)五、传输系统的传输特性： (2)六、可利用时间 (2)七、ES、SES和UAS (2)八、LOS、AIS、LOF和RAI (2)九、仪表面板的指示灯： (3)十、环回测试法 (3)十一、各种环回解析 (3)十二、环回测试拓扑图 (4)一、2M的概念E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。
其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。
每个时隙传送8bit，因此共用256bit。
每秒传送8000个帧，因此PCM一次群E1的数据率就是 2.048Mbit/s。
一条E1是2.048M的链路，用PCM编码。
一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
二、几个重要的概念传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A 地传输到B 地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。
信号从A 地传输到B 地产生的错误越少，表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。
三、BE和BER误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。
误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比值。
例如：仪表已经测试的比特数为10000 个，已经测试到的误码数为3 个，误码率＝3/10000；同样可以表述为：1×10－4，或3E-4。
误码测试仪使用说明书
二．主要功能
1、 可对线路、设备不间断连续监测 2、 具有强大的误码测试功能，可对 2M 以内各档速率进行测试 N×64k
（N=1～32） 3、 可以测出实际通信速率，并显示其速率结果。 4、 可人为插入误码，检测实际数据传输效果及正确性。 5、 可以和国外测试仪对测。 6、 有背光功能，既能在昏暗的环境下进行测试。 7、 有数据线连通状态指示和同步丢失状态指示，为线路连接及测试提供
CMR-2048V
误码测试仪
使 用 说 明 书
※注 意
本手册任何部分不得复印，翻制或以任何形式在网络中发送，除非得到本公 司的书面许可。本说明书所提及的商标所有权由各商标持有人所有。 本公司有权随时更改产品性能及本说明书而不事先通知客户。 对于以任何形式修改产品及本说明书而造成的产品功能不能实现或对其他
10．启/停：按一次为启，开始测试，再按一次为停
六．测试举例
测试256K传输设备
第一步。先选择下列任一种测试方式 （1）．两用户端远程对测
测试仪
传输设备 测试仪
如图方式连接后，两端测试仪会自动对发、收测试数据。根据显示的数据， 得出通信线路质量结果。此时两测试仪的测试码形一定要相间。
（2）．两端用户远端环测
4．确定测试码型 按翻屏键、再按选择键、再按 选定测试内容 Patt：63、511、2047( 215-1 )、 MARK、SPACE、ALT
（MARK=1，SPACE=0，ALT=0101）
5．确定测试速率
按
键到
BitRate：N×64k（N=1-32） （当 DTE 方式时不用选速率）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
#HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00000 00000
图9 （二）、若需插入单个误码，请按+键
# HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00001 1.627E-07
图 10 10.
（三）若要观察G.821分析，请按
键（此画面下可观察总测试时
CT321B
待测2M口
二、不中断业务测试仪表安装：连接方法如下图
发送 待测2M口 接收
发送 接收 CT321B
RX 2M高阻测试口 CT321B 图3 说明：将仪表设置于-30dB工作方式，并设定线路编码（HDB3/AMI） 5.
第四章、仪表使用操作说明
一、名词解释
1、PRBS15（NOR）： 2、PRBS15（INV）： 3、HDB3： 4、AMI： 5、BEC： 6、BER： 7、ES： 8、SES： 9、US： 10、#： 11、CODE： 12、FAS： 13、CRC： 伪随机码 15级正极性 伪随机码 15级反极性 三阶高密度双极性码 传号交替转换码 误码个数 误码率 误码秒 严重误码秒 不可用秒 正在测试标志 编码误码 帧误码 循环冗余校验码
0dB 2∧15-1（NOR） 00000 00000
图7 （五）、按动设置键，修改结束，光标消失，仪表显示确认后的 设置状态， HDB3 PRBS BEC： BER： 0dB 2∧15-1（NOR） 00000 00000
图8
9.
二 、误码测试及G.821分析
（一）、在图8状态下，按动开始/结束键，在屏幕左上角显示“#”， 表示测试开始：
CT321B 2M 误码测试仪
用户手册
北京通测科技有限责任公司
目
一、前 言
录
二、面板示意图及其简单说明 1、面板示意图 2、面板说明 三、仪表安装说明 四、仪表使用操作说明 1、名词解释 2、功能界面说明 五、技术指标 六、注意事项及维护保养 七、附注： 质量跟踪卡
1.
第一章
前
言
在数字通讯飞速发展的今天，建立综合业务数字网正成 为电信经营者努力的方向。 差错（误码、误块）性能作为数字网的重要传输性能指 标，是网络运营者进行通信网建设、维护的重要依据；也是 评估电信业务性能优劣的指标之一。因此国际电联（ITU-T ）极为重视对差错的研究，针对数字通信网的设计、安装、 维护的要求，推出了一系列有关误码性能的建议。2Mb/S是 我国数字时分复用基群2048kbit/s的简称，是PCM传输与交 换的基础。尤其是在数字传输由PDH向SDH发展的今天， 2M口日益成为重要的投入业务测试和日常运营维护的重要 测试点。 为适应新的传输技术体制和维护体制的要求，我公司在 综合国内外各种2Mbit/S测试仪表的基础上，针对工程验收 特点，研制开发了CT321B 2M误码测试仪。 CT321B 2M误码测试仪集中断业务与在线监测于一体， 可方便完成2M口设备差错性能的投入业务测试和日常维护 测试。它具有比特误码、编码误码、帧比特误码、CRC差错 测试功能, 并可显示各种告警信息，且在此基础上进行 M.2100、G.821分析，针对2M口日常维护的需要，该仪表还 具有随路信令、帧开销等测试功能 在各行各业要求“上管理、上服务、上水平”的今天， CT321B 2M 误码测试仪以其高性能、低价格为我国通信施 工单位、维护部门提供了可靠、高效、经济的2M口测试方 案！
2.
第二章、面板示意图及其简单说明
一、面板示意图
（2）
发送
ห้องสมุดไป่ตู้（3）
接收
（1）
外接电源
CT321B 2M Error Tester （5） Comtest
CT321B- 2M误码测试仪 （12） 无信号
开关
（4）
AIS
设置 （6）
开始/结束
（7）
帧失步 复帧失步 对告 复帧对 告 CRC失步 （10） + 通测科技 COMTEST （11）
修改 （8） 功能
（9）
图1 3.
二、面板说明
1、不平衡75 BNC测试信号接收接头 2、不平衡75 BNC测试信号发送接头 3、电源适配器输入插座 4、电源开关 5、液晶显示器
6、设置键：进入/退出修改状态
7、开始/结束键：设置仪表测试开始或结束 8、修改键：进行仪表状态修改 9、功能键：选择仪表测试项目 10、 键 ：在误码测试状态下按动该键即进入下一
0dB 2∧15-1（INV） 00000 00000
按动修改键，修改码型 7.
AMI PRBS BEC： BER：
0dB 2∧15-1（INV） 00000 00000
图5 （三）、按动设置键，进入下一修改项目
HDB3 PRBS BEC： BER：
0dB 2∧15-1（INV） 00000 00000
间）： G.821 ES： SES： US： 0000000
00001 00000 00000
图 11 （四）、按请按 键，返回误码计数画面：
# HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00001 8.004E-09
按动修改键，修改测试补偿方式 HDB3 PRBS BEC： BER： -30dB 2∧15-1（INV） 00000 00000
图6
8.
（四）、按动设置键，进入下一修改项目
HDB3 PRBS BEC： BER：
0dB 2∧15-1（INV） 00000 00000
按动修改键，修改数据极性
HDB3 PRBS BEC： BER：
测试画面 在信令测试状态下按动该键即改变信道号
11、+ 键：在误码测试状态下按动该键一次即插入一 个误码 12、 发光二极管（各种告警指示）
4.
第三章、仪表安装说明
一、中断业务测试仪表安装： 如图示连接仪表与待测2M口设备
TX RX 图2 说明：将仪表设置于0dB工作方式，并设定线路编码（HDB3/AMI）
6.
二、系统设置及修改
（一）、开机，进入初始状态
CT321B 2M Error Tester Comtest
按动任意键，进入主菜单界面 HDB3 PRBS BEC： BER： 0dB 2∧15-1（INV） 00000 00000
图4 （二）、按动设置键，进入修改状态，在修改项目处有光标闪烁
HDB3 PRBS BEC： BER：
