4第四章 楼地层与地坪层

21
2、槽形板（CB） 是一种梁板结合的构件，即实心板的两侧设有纵肋，作用在板上的荷 载主要由边肋承担。为便于搁置和提高板的刚度，板的两端常设端肋封 闭。为加强槽形板的刚度，当板跨达6m时，应在板的中部每隔500～ 700mm增设横肋一道。 1） 尺度 板跨：3～7.2m；板宽：600～1200mm；板厚：30～35mm；肋高：150～ 300mm； 2）特点 （1）优点：板的自重轻，用料省，便于开孔和打洞。 （2）缺点：板底不平整，隔声效果差，不美观。 3）使用 常用于实验室，厨房，厕所，屋顶。 4）搁置方式： 正置：指肋向下搁置。板受力合理，板底不平，不利于室内采光， 一般装修时需要设置吊顶棚。 倒置：肋向上搁置，板底平整，但需做面板。板受力不合理，考虑 到楼板的隔声和保温，需在槽内填充轻质多孔材料用量多。
2
（2）弹性垫层：浮筑式楼板
（3）在楼板下设置吊顶棚：在顶棚铺设吸音材料，加强隔 声。 3）楼板层应满足防火要求 4）满足防潮、防水要求
5）工业化大生产的要求：尺寸符合模数制要求，减少预制
构件的规格和尺寸； 6）经济要求：在满足前几项要求的前提下，尽可能降低造 价。
3
二、楼地层的类型 1、木楼板 2、砖拱楼板 3、钢楼板 4、钢筋混凝土楼板 5、钢衬板组合楼板
4
5
6
三、楼板层的组成
1、面层 2、结构层 3、顶棚层 4、附加层：又称功能层，主要用以设置满足隔声、 防水、隔热、保温等。 是现代楼板结构中不可缺 少的部分，保证在其它构造层次不能完全满足使 用功能要求的情况下的一些特殊要求。
7
8

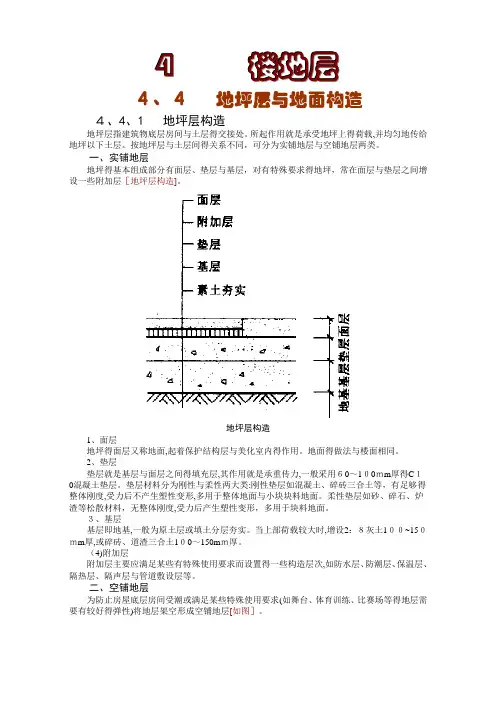

四、地坪层的组成
1、面层 2、垫层 地坪层中起承重作用主要构造层。垫层通常采用三合土、 素砼、毛石砼等材料。 3、基层 直接支承垫层的土壤，也可称地基。一般采用素土夯实 做法。 4、附加层 与楼板层一样，对有特殊要求的地层也增加一些特殊附 加的构造层次，以满足使用功能要求。如防潮层、防水层、 保温层等。
第四章 楼地层与地坪层
第一节
一、楼板的设计要求 1、作用： 1）分隔作用 2）承重构件 3）对墙体起水平支撑作用，可增强房屋的刚度和
概述
整体性。
1


2、楼地层的设计要求 1）具有足够的强度和刚度，以保证结构的安全； 2）满足隔声要求 空气传声：主要通过楼板板缝传播，常通过密实 板缝解决。 固体传声：主要是人们行走、移动家具等撞击声。 一般情况下采取构造措施隔绝固体传声： （1）弹性面层：地毯、橡皮、塑料
27
2、铺板应注意问题 ①搁置长度≥100mm ②座浆厚≥20mm，板端搁置部位应用水泥砂浆座浆。 ③板端缝用细石混凝土或水泥砂浆灌实 ④堵头：空心板支承端的两端孔内用砖块或混凝土块填塞。 空心板平板布置时，只能两端搁置于墙上，应避免出现板 的三边支承情况，即板的纵边不得伸入砖墙内，否则在荷载 作用下，板会产生纵向裂缝。且使压在边肋上的墙体因受局 部承压影响而削弱墙体承载能力。因此空心板的纵长边只能 靠墙。 具体布置楼板时，一般要求板的规格、类型愈少愈好。
35
36
三、装配整体式钢筋砼楼板层
装配整体式钢筋砼楼板层是部分构件采用预制，其余部分采用现浇砼


的办法使其连成一体的楼板层结构。它兼具现浇和预制的双重特点。 但由于施工较麻烦，目前工程应用不多。 常见做法有：叠合式楼板层和密肋填充式楼板层。 （一）叠合式楼板层 近年来，随着城市高层建筑和大开间建筑的不断涌现，从而在设计中 要求加强建筑物的整体性，采用现浇钢筋砼楼板愈来愈多。 现浇钢筋砼楼板需要消耗大量模板，很不经济。为解决这些矛盾，便 出现了预制薄板与现浇砼面层叠合而成的装配整体式楼板，或称预制 薄板叠合楼板。 可分为普通钢筋砼薄板和预应力砼薄板两种。 叠合式楼板形式中预制砼薄板既是永久性模板承受施工荷载，也是整 个楼板结构的一个组成部分。
33
34
3、隔墙与楼板的关系处理 1）轻质隔墙：可直接搁置在楼板上任一位置。 2）自重较大的隔墙（砖隔墙）：为了避免将隔墙 的荷载集中在一块楼板上，可采取下列措施。 ①采用槽形板——隔墙可搁置在槽形板的边肋上。 ②若采用空心板——可在隔墙下板缝设现浇钢筋 混凝土板带或设梁支承隔墙。 ③上、下隔墙相对时——结合板缝加设钢筋砖带 或设梁。 ④隔墙与板跨垂直——选择合适预制板型号，板 面配筋。
20
（二）预制楼板构件类型
1、实心平板 预制实心平板的跨度一般小于2.5m；板厚为跨度的 1/30，一般为60～80mm；板宽为600～900mm。 1）优点：板面上、下平整，制作简单。 2）缺点：板跨受到限制，隔声效果差，若板跨增加，板 亦较厚，故经济性差。 3）适用于小跨度铺板，多用在房物的走道、厨房、卫生 间、阳台等处，也常用作架空隔板和管沟盖板。
31
32
四）梁的支承与梁垫
1、支承长度：在梁板式结构中，梁支承在墙上或 柱上，其支承长度符合规定。钢筋混凝土梁的最小 支承长度一般不小于60（mm），支承在砖墙上，最 好搭满墙，避免墙体出现偏心荷载。 2、梁垫：梁支承在墙上（砖墙），通常在墙体的 支承部位设置钢筋混凝土或混凝土梁垫，使梁承受 的荷载均匀地传到墙上。 梁垫的宽度同墙体厚度相同，梁垫厚度 ≥180mm，梁垫长度根据计算确定。
28
3、对板与墙、板与板间用钢筋进行拉结
1 ） 板靠 墙 空 心 板 的 纵 向 长 边 靠 墙 布 置 ， 板 面 每 隔 1000mm设置拉筋，在板缝为弯钩，钢筋伸入墙内，在墙体上 为长300mm的水平弯钩。 2）板进墙 空心板的支承端搁置在墙上，除了板端搁置 部位座浆外，应在每板缝设拉筋一根，板缝内为向下的直弯 钩，伸入墙上的一端为长300mm的水平弯钩。 在内墙上，板端钢筋连接，并在每板缝内设置拉筋，分 布伸入两房间各500mm。
29
30
4、板缝调节 在排板过程中，当板的横向尺寸 与房间平面尺寸出现差额（这个差额称为板缝差） 时，可采用以下办法： 1）当缝差在60mm以内时，调整板缝宽度； 2）当缝差在60~120mm时， 可沿墙边挑两皮砖 解决； 3）缝差超过120mm且在200mm之内，或因竖向管 道沿墙边通过时，则用局部现浇板带的办法解决； 4）当缝差超过200mm时，重新选择板的规格。
15
16
（2）井格式楼板层
当房间的平面尺寸较大（跨度在10m以上）并接近正方 形时，常沿两个方向等尺寸地布置构件，主次梁不分，梁 的截面相同，形成井格式梁板结构形式。 井式楼板多用于正方形平面，也可用于长方形平面， 但长边与短边之比L2 / L1≤1.5; 井式楼板可以利用结构本身形成较美观的顶棚，有装 饰效果，但需要现浇，且造价较高，多用于公共建筑的门 厅、大厅或跨度较大的房间。 梁跨一般在10m左右，根据需要也可增加至20～30m， 如北京政协礼堂井字楼板跨度达28.5m。
37





预应力砼薄板内配以刻痕高强钢丝作为预应力筋，同时 也是楼板的跨中受力钢筋。 板面现浇砼叠合层，所有楼板层中的管线事先埋在叠合 层内。现浇层内只需配置少量支座负弯矩钢筋。 预制薄板底面平整，作为顶棚可直接喷浆或粘贴装饰顶 棚壁纸。 叠合楼板跨度一般为3~6m，最大可达9m，以5m左右 较为经济。预应力薄板厚50~70mm，板宽1.1~1.8m，板 间应留缝10~20mm。为了保证预制薄板与叠合层有较好 的连接，薄板上表面需做处理，常见有两种。 一种是在表面做刻槽处理；另一种是在薄板上表面露出 较规则的三角形状的结合钢筋，见图。 现浇叠合层采用C20级的砼，厚度一般为70~120mm。 叠合楼板的总厚度取决于板的跨度，一般为 150~250mm。楼板厚度以大于或等于薄板厚度的两倍为 宜。
22
3、空心板（KB 、YKB） 将板沿纵向抽孔而成。根据板内抽孔方式的不同，有圆 孔板、方孔板、椭圆孔板。方孔板能节约一定量的混凝土， 但脱模困难且易出现板面开裂，已不采用；椭圆孔和圆孔增 大了板肋的截面面积，使板的刚度增强，对受力有利，但相 比之下圆孔抽芯脱模更省事，故目前预制多孔板基本上采用 圆孔板。 板厚：110～240mm；宽：500～1200mm；板跨：2.4～ 7.2m （1）优点：板面上下平整，隔声效果好，便于施加预应 力，故板跨度大。 （2）缺点：不能在板上任意开洞
17
18
（三）压型钢板式楼板层压型钢板组合楼板是利 用截面为凹凸相间的压型钢板做衬板与现浇混凝土 面层浇筑在一起支承在钢梁上的板成为整体性很强 的一种楼板［如图］。
19
二、装配式（预制）钢筋砼楼板层
（一）预制装配式楼板的特点 预制装配式钢筋混凝土楼板是指楼板的梁、板等构件， 在预制加工厂或施工现场外预先制作成各种形式和规格的构 件，然后运到工地现场进行安装。 1、优点：1可节省模板，便于机械化施工。2 施工速度 快，降低劳动强度，提高生产率，工期大大缩短。 2 、 缺 点 ： 整 体 性 差 使用：由于有利于建筑工业化水平的提高，应大力推 广。凡是建筑设计中平面形状规则，尺度符合模数要求的建 筑物，都应尽量采用预制楼板。 3、分类：预制构件分预应力和非预应力两种。
12
13
（二）梁板式楼板层
当房间或柱距尺寸较大时，要设置梁作 为板的中间支点来减小板的跨度，以免板厚 过大。 这时作用于楼板上的荷载传递方式为板 次梁 主梁 承重墙或柱。 依梁的布置及尺寸等不同，有以下几种 形式的梁板式楼板层：

14
1 主次梁式楼板层
常用于面积较大的有柱空间中。 主梁的经济跨度为6~8m，最大可达12m，梁高为跨度的 1/8~1/14，梁宽为梁高的1/3~1/2； 次梁的经济跨度为4~6m（次梁跨度即为主梁间距），梁 高为跨度的1/12~1/18，梁宽为梁高的1/3~1/2；板的经济跨 度为1.5~3.0m，单向板板厚60~80mm，一般为板跨的 1/30~1/35；双向板板厚80~160mm，一般为板跨的1/35~1/40。 若施加预应力(“宽梁”情况)，则梁的跨度可以达到 20m左右，梁高为跨度的1/18~1/22。
38
39
（二）密肋填充块楼板 密肋填充块楼板是指在填充块间现浇钢筋砼密肋小梁
和面层而形成的楼板层，也有采用在预制倒T形小梁上现 浇钢筋砼楼板的做法。 填充块有空心砖、轻质砼块等。 这种楼板能够充分利用不同材料的性能，能适应不同跨 度，并有利于节约模板。 缺点是结构厚度偏大。 （三）预制混凝土空心板整浇层楼板 预制预应力混凝土空心板楼板铺设后，浇捣不小于50mm 厚的钢筋混凝土现浇层。一般现浇层内配￠6~￠8间距 150~180mm的钢筋网，纵向板缝之间上下各配1￠10钢 筋。
10
2、柱承式楼板层
楼板结构直接由柱子支承，亦称无梁楼板层 或无梁楼盖。 由于柱子直接支承楼板，为减小板跨和防止 局部破坏，要增大柱子与楼板的接触面积，通常 要在柱的顶部设置柱帽和托板。
11
无梁楼板Βιβλιοθήκη Baidu柱网的布置应为方形或接近方形， 楼面活荷载大于5kPa，跨度在6m左右时较经济。一 般板厚不宜小于150mm，一般取柱网短边尺寸的 1/25~1/30。 这种楼板结构天棚平整室内净高大，采光通风 好，通常用于商场、仓库、展厅等大型空间中。
23
24
（三）楼板的布置 根据房间的开间、进深大小确定板的支 承方式，板沿短向布置较为经济，一般有两 种搁置方式。一种是预制板直接搁置在墙上 时称为板式结构布置；另一种是预制板搁置 在梁上时称为梁板式结构布置。
25
26
1、板支承方式 楼板直接承在墙上，对一个房间进行板的 布置时，通常以房间的短边为板跨进行布 置，如房间为3600×4500mm，采用板长为 3600mm的预制板铺设，为了减少板的规 格，也可考虑以长边作为板跨，如另一个房 间的开间为3000mm、进深为3600mm，此 时仍可选用板跨为3600mm的预制楼板。
9
第二节 钢筋砼楼板层构造
一、现浇整体式钢筋砼楼板层
（一）板式楼板层 因支承方式不同，现浇钢筋砼板式楼板层又分为两种情 况：墙承式和柱承式楼板层。 1、墙承式楼板层 板的四边由承重墙支承，板将荷载直接传递给墙体，多 用于小跨度的房间（居住建筑中的居室、厨房、卫生间）或 走廊。 这种楼板层结构具有整体性好、板底面平整、隔水性好 等特点。 楼板依其受力特点和支承情况有单向板和双向板之分。
