钢轨波磨讲座.
钢轨波磨标准
钢轨波磨标准《钢轨波磨标准：钢轨健康的“养生经”》嘿，你知道吗？在铁路的世界里，钢轨就像一群默默奉献的“钢铁侠”，承载着火车这个“超级巨兽”的来来往往。
但是呢，就像人会生病一样，钢轨也会出现一种叫波磨的“小毛病”。
这钢轨波磨要是不好好控制，那铁路运输这个“大舞台”可就要出大乱子了！就好比舞台上的演员如果脚下的地板坑坑洼洼，那表演还能顺利进行吗？绝绝子，那肯定是灾难现场啊！所以呀，钢轨波磨标准就像是钢轨健康的“养生经”，至关重要，不懂这个标准，铁路运输的“美好生活”可就要被打乱节奏喽。
一、“波磨长度之规：钢轨的身材管理”“钢轨的长度可不是随心所欲的，波磨长度得守规矩，就像模特走秀要有标准身材一样。
”钢轨波磨的长度有着严格的标准。
这钢轨啊，就像一条长长的跑道。
如果波磨的长度太长，就像跑道上出现了一段长长的、不平整的地带。
这对于火车这个“奔跑健将”来说，可是个大“拦路虎”。
比如说，当火车高速行驶在钢轨上时，过长的波磨就像连续不断的小坑洼，会让火车产生剧烈的振动。
这振动就像一个调皮的小恶魔，不仅会让乘客感到不舒服，就像坐在按摩椅上却被调成了疯狂模式，而且还会影响火车各个部件的使用寿命。
所以呢，根据标准，我们要把波磨长度控制在合理的范围内，这样钢轨才能保持良好的“身材”，让火车顺利地跑起来。
二、“波磨深度的尺度：钢轨的皮肤保养”“波磨深度不能深，钢轨的皮肤可禁不起过度‘磨损’，这是钢轨健康的底线呢。
”钢轨的波磨深度标准就如同钢轨的皮肤保养指南。
钢轨的表面就像人的皮肤一样，需要保持一定的光滑度。
如果波磨深度太深，就好比人的皮肤上出现了深深的伤口。
这时候，火车的车轮在钢轨上行驶就像一把钝刀在伤口上反复摩擦，那可不得了。
例如，在一些重载铁路上，列车载重很大，如果波磨深度超标，车轮与钢轨之间的作用力就会发生变化，就像两个人拔河时力量突然失衡。
这不仅会加快钢轨的损坏速度，而且还可能引发安全问题。
所以，严格按照波磨深度标准来维护钢轨，就是在给钢轨做最好的“皮肤保养”，让它能坚韧地承受火车的“压力山大”。
钢轨波磨讲座[业界研究]
![钢轨波磨讲座[业界研究]](https://img.taocdn.com/s3/m/41728c4f5f0e7cd1842536b9.png)
10
• 车轮不圆顺
措施：预防措施
• 1993年文献中提到的措施是比较中肯的。
• 提高钢轨的硬度来降低磨耗是有效的措施。
-德国德铁/VAE进行过测试
-哥本哈根S-Ban
• 弹性橡胶垫板不再像10年前那样被视为解决问题的万能药
• 外轨采用润滑装置
-采用摩擦管理的办法，让内轨承担更多的荷载来降低外轨磨耗的措施
-450-1200HZ是PINNED-PINNED共振（波磨）
-其余”固定波长机理“的波磨专（业频倾率力 ）介于（上述）两者之间
16
结论到日 常的打磨
• 对于无砟轨道（整体道床）来说，避免共振很重要 • P2共振和“固定波长机理”是很重要的因素（对钢轨波磨） • 采用硬度较高的钢轨是解决各类波磨的有效措施
是有效的。
专业倾力
11
措施：摩擦控制
• 最大的优势：摩擦控制可以减轻任何损伤机理是磨耗类型的波磨（不 仅是粘滑机理）
-不需要理解固定波长机理等原理，有良好的可实施性 -具体的设置位置是可确定的 -降低摩擦系数，降低T/N，降低表面损伤
专业倾力
12
措施：二阶扭转共振
• （轮对上）增加动力吸振器可减轻共振 • 在美国的某项目中曾提议，但没有得到赞助
钢轨不平顺——波磨
（钢轨固定周期的不平顺）
波磨形式有很多种
不同的轨道结构类型都可能发生波磨
不同类型的波磨有相同的规律：波长=速度/频率
专业倾力
1
钢轨波磨的发生机理
• 1993年以及之后提出的一般钢轨波磨的机理仍然是成立的。
专业倾力
2
钢轨损伤机理
为什么荷载作用下的钢轨会发生形状变化？
钢轨(塑性）流动，磨耗，相对离心力，塑性弯曲
钢轨波磨的原因及措施
钢轨波磨的原因及措施
嘿，朋友们！今天咱就来好好聊聊钢轨波磨这个事儿。
你们知道钢轨波磨是啥不？就好比一条原本平坦光滑的道路，突然变得坑坑洼洼一样！那这钢轨波磨又是咋出现的呢？
原因之一啊，就像是人走路走多了会累一样，火车长时间在钢轨上跑啊跑，钢轨也会受不了呀！钢轨长期受到车轮的反复作用，久而久之不就出现磨损啦！比如那些繁忙的铁路线，火车来来往往那么频繁，钢轨能不遭罪嘛！
还有啊，要是钢轨本身质量就不太好，那不就更容易出现波磨啦！这就好比一个身体不太强壮的人去干重体力活，肯定更容易出问题呀！就像有的钢轨，材质啊、工艺啊不过关，怎么能经得住那么高强度的“折腾”呢！
那面对钢轨波磨，咱能做点啥呢？首先呀，得像照顾病人一样，定期给钢轨做检查呀！及时发现问题，才能早点解决嘛。
而且呀，在铺设钢轨的时候，就得选质量好的，可别为了省那点钱，到后面弄出一堆麻烦。
就跟咱买东西一样，不能光图便宜，得看质量呀！
咱再说说维护方面，是不是得像给汽车保养一样，时不时给钢轨也做做保养呀！该打磨就打磨，该休整就休整。
就像你要是头发长了不剪，多难看呀，钢轨也是同理呀！
反过来说，如果咱不重视钢轨波磨这个问题，那后果可严重啦！火车跑起来不稳定，乘客坐着能舒服嘛！还可能增加事故发生的风险呢，这多吓人呀！所以呀，大家都要重视起来。
在我看来，钢轨波磨可不是小事情，我们必须认真对待，从源头抓起，做好预防和维护工作，这样才能让钢轨更好地为我们服务呀！。
地铁轨道钢轨波磨产生的原因分析李彬
地铁轨道钢轨波磨产生的原因分析李彬发布时间：2023-05-31T09:00:00.977Z 来源：《工程建设标准化》2023年6期作者：李彬[导读] 本文分析了轨道钢轨波磨产生的原因及波磨的影响因素。
波磨会导致钢轨应力集中、开裂、断裂、变形等缺陷，同时对轨道整体强度有很大影响，因而不能简单地认为是设备质量问题或技术故障造成的。
同时，波磨会对设备寿命产生很大影响，因此，必须严格控制波磨的产生，防止波磨事故的发生。
中国水利水电第五工程局有限公司二公司610000摘要：本文分析了轨道钢轨波磨产生的原因及波磨的影响因素。
波磨会导致钢轨应力集中、开裂、断裂、变形等缺陷，同时对轨道整体强度有很大影响，因而不能简单地认为是设备质量问题或技术故障造成的。
同时，波磨会对设备寿命产生很大影响，因此，必须严格控制波磨的产生，防止波磨事故的发生。
关键词：地铁轨道；钢轨波磨；原因分析引言高速轨道的钢轨在受到外力作用时，可能产生波磨现象。
虽然不能排除在钢轨处发生这种现象的可能，但这种现象主要发生在道岔附近及一些钢轨表面波磨较为严重的部位。
波磨不仅影响轨道质量，而且会导致列车运行速度加快、钢轨破坏、应力集中和列车脱轨等严重后果。
因此采取一些必要措施就显得尤为重要。
一、地铁轨道钢轨波磨产生理论概述（一）钢轨的波磨形成机理分析波磨分为机械波磨和摩擦波磨。
机械波磨一般是在高速车轮和钢轨的碰撞、摩擦、弯曲等作用下产生的，波磨量大，会导致钢轨轨枕损坏、道岔歪斜、钢轨损伤等[1]。
摩擦波磨则是在外力作用下发生的，其主要产生原因是受到外力作用下高速车轮对钢轨轨枕产生力和摩擦时，其相互间产生了摩擦力而产生波磨。
摩擦波磨会对钢轨造成一定程度的破坏。
机械波磨在轨枕上可以造成波洞、波槽、沟槽等波状或凹凸状的损伤及波纹状缺陷。
摩擦波磨可以产生波痕和波纹，破坏后产生波痕和波纹。
波痕就是发生在钢轨上面，并对轨道造成一定影响的痕迹，波痕是波磨形成的必要条件；波痕较深或者位置靠近轨底时，波痕比较浅，波尖比较明显，波痕较浅或者位置靠近轨底时波磨比较明显；波痕对钢轨的应力集中有明显影响时引起钢轨波磨产生。
钢轨焊缝超声波探伤讲稿讲课文档
第1页，共18页。
钢轨基础知识
第二章
第一节 钢轨知识
l钢轨的作用：
1、支持并引导机车车辆按规定方向运行，直接承受机车、车 辆荷载的作用。 2、在自动闭塞区段，钢轨又成为轨道电路的一部分，起到信号电流
的传导作用。 3、在电气化区段，钢轨还作为电力机车牵引电流的回流导线作用。
第2页，共18页。
3、测定和校验探伤仪和探头的性能。
u探头的分类：1、标准试块：CSK-1A、CS-1-5; 2、对比试块：WGT-3、实物对比试块（CTS-60、GHT-1 ）
第12页，共18页。
钢轨焊缝超声波探伤
第四章
第一节 钢轨焊缝轨头探伤 l焊缝轨头单探头法： 1、纵向移动扫查：K2.5探头置于轨顶面上，探头纵向中心距边分别为 16、26、36、46、56mm处，偏角为零度纵向移动探头，移动区 域为距焊缝中心0-150mm，本次扫查利用一次波检出钢轨焊缝轨头中的
数为焊缝内、外侧各4次。
第14页，共18页。
第二节 钢轨焊缝轨腰探伤
焊缝轨腰单探头法： 焊缝轨腰探伤扫查：采用单晶片直探头，将探头置于轨面纵向中 部，距焊缝中心两边各50mm的区域内，纵向缓慢移动探头进行 探伤，利用直探头反射式探伤法，检出焊缝中心反射面与探测面 平行的缺陷；利用直探头穿透式探伤法，检出焊缝中粗晶、缩松 等缺陷。
Ø1、压电晶片：实现电能和声能的相互转换，将电能转换成声
能（发射），逆压电效应；将声能转换成电能（接收），压电效 应。
Ø其振动频率取决于晶片厚度与超声波在晶片材料中的传 播速度：f=c/2T
第8页，共18页。
第二节 超声波探头
welcome to use these PowerPoint templates, New Content design, 10 years experience

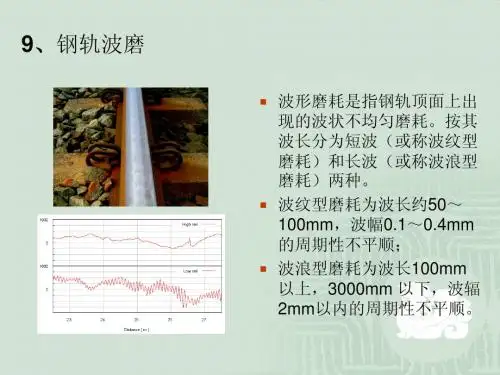

轨检车培训课件3

1、由于铁路轨道道床、路基的弹性不均,钢轨、层垫、轨 枕、道床间的间隙不等,扣件扣压力不足等原因, 在轮载作 用下,轨道沿延长方向弹性下沉不均匀、横向弹性不同。因 此,轨道在轮载作用下的动态平顺性与无轮载作用下的静态 平顺性存在着明显的差异。见下图，为某同一区段高低不 平顺轮载作用下的动态平顺性与无轮载作用下的静态平顺 性。同样,轨向、水平、 扭曲、轨距等的动态平顺性与静 态平顺性亦有不同。 2、目前世界许多发达国家在高低、 轨向不平顺的检测中 广泛采用了"惯性基准"测量这一新技术。 3、我国新型轨道检查车亦采用了这一新技术。“惯性基 准”测量所测得的轨道不平顺是轮载作用下轨道的真实空 间状态,所摘取的数据为半峰值。 4、正是因为如此，所以经常有现场反映找不到轨检车病 害的情况，绝大多数原因是现场的检查方法及动静态的差 异造成的。
12、横向（水平）加速度变化率 横向（水平） 横向
由相隔18m的两点实际测量的横向加速度 差除以18m走行时间。 选择18m主要考虑车辆定距高低和轨向不平顺 、 长波高低和轨向不平顺
1.5~70m是长波高低和轨向不 平顺随机信号所包含的波长范 围。 以往轨检车检测输出和评价的 高低和轨向波长范围是 1.5~42m。 对于160km/h以下线路 1.5~42m波长范围的高低和轨 向不平顺足以反映影响行车安 全和舒适性。 但160km/h以上的线路 1.5~42m波长范围的高低和轨 向不平顺不足以反映影响行车 安全和舒适性，考虑舒适性必 须而且重点考虑1.5~70m波长 范围的高低和轨向不平顺。
四、轨检车检测项目正负号定义
轨检车正向：检测梁位于轨检车二位端，定义二位端至一 位端方向为轨检车正向，轨检车行使方向与轨检车正向一 致时为正向检测，反之为反向检测。 轨距（偏差）正负：实际轨距大于标准轨距时轨距偏差为 正，反之为负； 高低正负：高低向上为正，向下为负； 轨向正负：顺轨检车正向，轨向向左为正，向右为负； 水平正负：顺轨检车正向，左轨高为正，反之为负； 曲率正负：顺轨检车正向，右拐曲线曲率为正，左拐曲线 曲率为负； 车体水平加速度：平行车体地板，垂直于轨道方向，顺轨 检车正向，向左为正； 车体垂向加速度：垂直于车体地板，向上为正。
