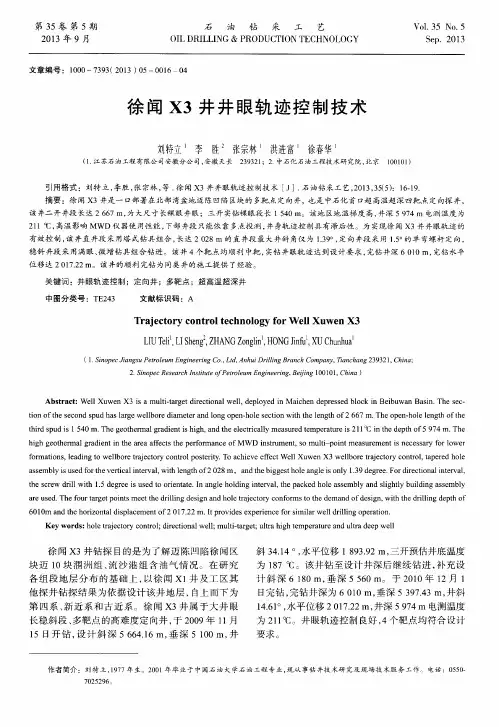

徐闻X3井井眼轨迹控制技术

徐闻X3井井眼轨迹控制技术

徐 闻 X3井井 眼轨 迹 控 制技 术
刘特立 李 胜 张宗林 洪进富 徐春华
( 1 . / , x - 苏石 油工程有限公 司安徽分公 司, 安徽 天长 2 3 9 3 2 1 2 . 中石 化 石 油 工程 技 术 研 究 院 , 北京
1 0 0 1 0 1 )
引用格式 :刘特立 , 李胜 , 张宗林 , 等. 徐 闻 X3井井眼轨迹控制技术 [ J ]. 石油钻采 工艺, 2 0 1 3 , 3 5 ( 5 ) :1 6 — 1 9 . 摘要 :徐 闻 X 3井是一 口部署在北部湾盆地迈陈凹陷区块的 多靶 点定 向井, 也是 中石化首 口超 高温超深四靶 点定向探 井,
有 效控 制 , 该 井直 井段 采 用 塔 式 钻 具 组 合 , 长达 2 0 2 8 m 的 直 井 段 最 大 井斜 角仅 为 1 . 3 9  ̄ , 定 向 井段 采 用 1 . 5 o 的 单 弯螺 杆 定 向 ,
稳斜 井段 采用满眼、 微增钻具组合钻进 。该 井 4个靶点均顺利 中靶 , 实钻井眼轨迹达到设计要求 , 完钻 井深 6 0 1 0 m, 完钻水平
第3 5卷 第 5期
2 0 1 3年 9月

油 钻 采 工 艺
V0 1 . 3 5 No . 5 S e p .2 01 3
0I L DRI LL I NG & PR0DUCTI ON TECHNOLOGY
文章编号 :1 0 0 0 —7 3 9 3 ( 2 0 1 3) 0 5 —0 0 1 6 0 4
该 井二 开 井段 长 达 2 6 6 7 m, 为 大 尺 寸 长裸 眼 井眼 ;三 开 实钻裸 眼段 长 1 5 4 0 m。 该 地 区地 温梯 度 高 , 井深 5 9 7 4 m 电测 温 度 为

井眼轨迹精准定位技术探讨

井眼轨迹精准定位技术探讨

井眼轨迹精准定位技术探讨井眼轨迹精准定位技术是一种用于测量和定位井眼在地下的精确位置的技术。

井眼轨迹是指油气井在地下的轨迹路径,包括在不同深度方向的曲线、弯曲和方向变化。

精准定位井眼轨迹对油气勘探和开发具有重要意义,可以帮助工程师准确地设计井眼的方向和位置,降低钻井风险,提高钻井效率和油气产量。

井眼轨迹精准定位技术采用了多种测量方法和设备来获取井眼的准确位置信息。

其中一种常用的方法是测量井斜、方位和垂深等参数。

测量井斜和方位通常使用陀螺仪和磁力仪等传感器,利用地磁和重力等参考信息进行计算和校正,以获得井斜和方位的准确数值。

垂深则通过测量深度传感器来获取。

另一种常用的方法是采用钻杆振动测量技术。

这种技术利用振动传感器和信号处理算法来检测井眼内部的冲击和振动,通过分析和处理振动信号可以得到井眼的准确位置信息。

这种方法具有响应快、精度高等优点,适用于测量井眼的弯曲和方向变化等特点。

井眼轨迹精准定位技术还可以采用井底测量和数据处理方法。

井底测量通常使用测深工具和测量仪器来获取井底位置的准确数据。

数据处理则包括对井底测量数据进行解算和计算,以获得井眼轨迹的详细信息。

井眼轨迹精准定位技术的应用范围广泛。

在石油勘探领域,它可以用于确定油气资源的分布情况和储层结构,为油田开发提供基础参数。

在钻井作业中,它可以帮助工程师准确地导向井眼,降低钻井的风险和难度。

井眼轨迹精准定位技术还可以应用于地下水勘探、地质调查和环境监测等领域。

井眼轨迹精准定位技术具有重要的经济和社会意义。

它可以帮助油气公司提高勘探和开发效率,降低成本,提高产量和利润。

它还可以减少对环境的影响,降低钻井事故的发生率,提高安全性。

继续研究和应用井眼轨迹精准定位技术具有重要的意义和价值。

水平井井眼轨迹控制技术探讨

水平井井眼轨迹控制技术探讨

1 井身轨迹控制常规的水平井都由直井段、增斜段和水平段3部分组成。

由直井段末端的造斜段(kop)到钻至靶窗的增斜井段,这一控制过程为着陆控制;在靶体内钻水平段这一控制过程称为水平控制。

水平井的垂直段与常规直井及定向井的直井段控制没有根本区别。

水平井井眼轨道控制的突出特点集中体现在着陆控制和水平控制,设计到一些新的概念指标和特殊的控制方法。

1.1 水平井井眼轨道控制技术的特点水平井钻井技术是定向井技术的延伸和发展。

水平井的井眼轨道控制技术与定向井相比有类似之处,但也有显著差异,体现了水平井轨道控制的突出技术特征。

1.1.1中靶要求高定向井的靶区为目的层上的一个圆形,通称靶圆,靶圆中心称为靶心。

靶心是井身设计轨道中靶的理论位置,而靶圆是考虑到因误差而造成的实钻轨道中靶的允差范围。

一般来说,定向井的目的层越深,其靶圆半径也越大。

例如一口井垂深为1800-2100m的定向井,其靶圆半径通为30-45m,如上所述,水平井的靶体是一个以矩形靶窗为前端面的呈水平或近似水平放置的长方体或与之接近的几何体(拟柱体,棱台等)。

靶窗的高度与油层状况有关,宽度一般是高度的5倍,水平井长度则和水平井的增斜段曲率半径类型有关。

例如,对厚油层,其靶窗高度可达20m,但对薄油层,该高度可小到4m甚至更小。

按我国对石油水平井的规定,水平段井斜角应在86°以上,长、中、短半径3类水平井的水平段长度一般分别不得小于500m,300m,60m 。

很显然,水平井的目标(靶体)比定向井的目标(靶圆)要求苛刻,前者是立体(三维),后者是平面(二维),因此中靶要求更高。

对于水平井来说,井眼轨道进入目标窗口(靶窗)还不够,还要防止在钻水平段的过程中钻头穿出靶体造成脱靶,而对定向井来说,只要保证钻入靶圆即为成功。

1.1.2控制难度大由于上述定向井和水平井的目标性质与要求对比可知,水平井轨道控制难度大于定向井。

而且,由于常规定向井的最大井斜角一般在60°以内,不存在因目的层的地质误差造成脱靶的问题。

定向井大井眼轨迹控制技术与应用研究

定向井大井眼轨迹控制技术与应用研究

定向井大井眼轨迹控制技术与应用研究随着石油勘探开发技术的不断发展,定向井钻井技术已经成为了油田勘探开发的重要手段之一。

在定向井工程中,大井眼轨迹控制技术是关键的环节之一,对于提高石油勘探开发效率、降低成本、减少环境污染具有重要意义。

本文将对定向井大井眼轨迹控制技术与应用进行研究探讨。

一、定向井大井眼轨迹控制技术概述定向井是指在一定地层深度范围内,通过调整井眼轨迹,使井眼的水平和竖直段长度适应地层条件进行勘探开发的一种钻井方式。

而大井眼指的是井眼直径较大的定向井。

大井眼轨迹控制技术作为定向井工程的重要组成部分,旨在实现井眼的曲率和方位的精确控制,从而确保井眼能够准确地穿越预定地层,并达到地质勘探开发的目的。

大井眼轨迹控制技术主要包括钻头定向技术、测斜测向技术和井眼轨迹设计技术。

钻头定向技术是指通过选用了具有特殊几何形状或者内部结构的钻井工具,在施加外部磁场或者重力场的作用下,产生相应的钻头方向控制力矩,实现井眼偏转。

测斜测向技术是指通过测量或计算井眼的倾角和方位角,帮助工程技术人员准确地掌握井眼的位置和方向。

而井眼轨迹设计技术则是指根据地质条件和勘探开发需求,为大井眼的设计制定合理的轨迹方案。

二、定向井大井眼轨迹控制技术的关键问题1. 钻头设计与性能在大井眼轨迹控制技术中,钻头的设计与性能是至关重要的。

合理的钻头设计能够保证钻进过程中产生足够的弯曲力矩,实现井眼的曲率控制;而钻头的性能则直接影响到钻进效率和完井质量。

需要钻井工程技术人员充分了解钻头的设计原理和工作特性,选择合适的钻头类型,并加强对钻头性能的监控和评估,以确保大井眼的轨迹控制效果。

2. 测斜测向技术的精度和稳定性测斜测向技术是实现大井眼轨迹控制的关键手段之一。

然而在实际应用中,测斜测向仪器的精度和稳定性往往受到诸多限制,如地质条件、井深和井眼倾角等因素的影响。

如何提高测斜测向技术的精度和稳定性,是当前亟待解决的问题。

可以通过引入先进的传感器技术、改进算法和提高数据处理能力等手段,不断提升测斜测向技术的水平。

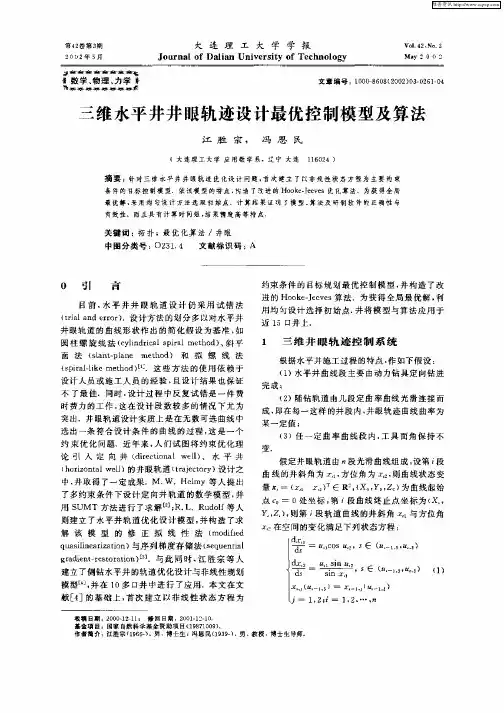

三维水平井井眼轨迹设计最优控制模型及算法
