汽车使用与维护
精品课件
汽车仪表盘图标识别
汽车各仪表的安装位置 1．汽车仪表的作用 汽车仪表的作用是在汽车的使用、运行过程中，能够随时向驾 驶维修人员提供车辆各总成、各系统的动态技术指标，以便驾 驶维修人员随时了解各系统的工作性能、技术状况和运行参数 ，保证汽车安全可靠的行驶。
广州本田雅阁轿车组合式仪表总体布置
精品课件
1.安全气囊警告灯
精品课件
？
“汽车在行驶中，此指示灯不点 亮则正常，若点亮就表示SRS系统 有故障。”，此说法正确吗？
精品课件
正常的点亮程序
点火钥匙在“ON”或“START”位置时， 点亮7秒后熄灭。
▪ 异常情况
点火钥匙由“OFF”或‘ACC”位置转 至“ON”或“START”位置时，该指示 灯一直不点亮或常亮。
1.手动变速器汽车各
操纵部件的安装位置
手动变速器汽车一般
有转向盘、离合器踏板
、制动踏板、加速踏板
、手动变速杆和驻车制
动操纵杆等六大操纵部 件。如图1-6所示为五速 手动挡桑塔纳2000GLi轿 车各操纵部件的名称及
转向盘
离合器踏板 制动踏板 加速踏板
其安装位置。
手动变速杆 驻车制动操纵杆
手动挡桑塔纳2000GLi轿车精各品课操件纵部件的名称及安装位置
精品课件
汽车仪表盘图标识别
汽车各仪表的安装位置 2．汽车仪表的布置 现代汽车的仪表总成大体上由指针式仪表和指示灯、信号灯、 报警灯式仪表组成。具体由发动机转速表、车速里程表、燃油 量表、冷却液温度表、机油压力表、充电指示灯、驻车制动灯 以及挡位指示灯等组成。图为广州本田雅阁轿车组合式仪表的 总体布置。
精品课件
正确的检查
正常情况：点火钥匙位于“ON”位，不着车
时，该灯点亮；着车后，该灯应熄灭。
异常情况：
①.点火钥匙位于“ON”位，不着车时，该灯不 亮； ②.着车后，在汽车行驶中该灯点亮。
ABS系统异常时，刹车防抱死功能失 去，但普通的刹车功能仍起作用。
精品课件
6.发动机机油压力警告灯
正常情况：
精品课件
水温过低的危害 ▪润滑不良，加剧发动机磨损 ； ▪汽油雾化不良，油耗增加 ； ▪排气污染增加 。
精品课件
9.座椅安全带未系警告灯
▪点火开关位于“ON”位 时，未系安全带，则此 灯电亮。 ▪该灯提醒驾驶者系上安 全带。
精品课件
10.超速档取消灯（AT车型）
▪超速档开关未压下时，此 灯点亮； ▪该灯点亮，则AT无四档。
点火开关转至“ON”位置， 发动机不着车时，此灯点亮。 发动机着车后，此灯熄灭，
则表示系统正常。
精品课件
机油的作用
1.润滑； 2.密封； 3.清洁； 4.冷却。
精品课件
7.燃油油面低警告灯
▪满油区域
▪少油区域
▪此灯点亮，表示燃油箱中的 汽油已不多，需加油。
精品课件
汽油的标号
？
▪97号汽油比93号汽油的
精品课件
2.车门未关警告灯
当点火钥匙位于“ON”位 置时，如果任何车门未关 妥，此灯则点亮。
精品课件
3.制动警告灯
精品课件
？
①.此灯点亮就表示驻车制动器 （手刹）未放松？
②.此灯点亮就表示刹车油量不 够？
精品课件
当点火开关位于“ON”位置时， 若使用驻车制动器 或 制动液液位过低，
则该灯点亮。
内的铂、铑等贵重稀有金属“铅中毒”而使之 失效。
精品课件
8.水温表
▪高温
▪正常ห้องสมุดไป่ตู้度 ▪低温
精品课件
▪高温红色灯 亮 ▪正常温度不 亮灯 ▪低温蓝色灯亮
精品课件
发动机的正常水温
▪SUNNY：70~99℃，一 般则指80~90℃。
精品课件
水温过高的危害
▪金属件烧蚀、非金属件损坏 ； ▪机油性能下降 ； ▪油耗增加； ▪排气污染增加 ； ▪发动机磨损加剧 。
精品课件
使用低标号汽油的害处
▪将低标号的汽油加在高压缩比的发动机上 ，除了会产生爆震外； ▪还会连锁产生诸如功率下降、油耗上升， 发动机内部零件损坏如活塞顶部烧蚀、脱顶 等，严重缩短发动机的正常寿命。
精品课件
使用含铅汽油的害处
▪它在燃烧过程中会生成含铅的微小粉尘，对人 和环境造成危害；
▪同时会引起三元催化器（用以改善尾气排放）
广州本田雅阁轿车组合式仪表总体布置
www.themegallery.c
精品课件
om
精品课件
汽车仪表盘图标识别

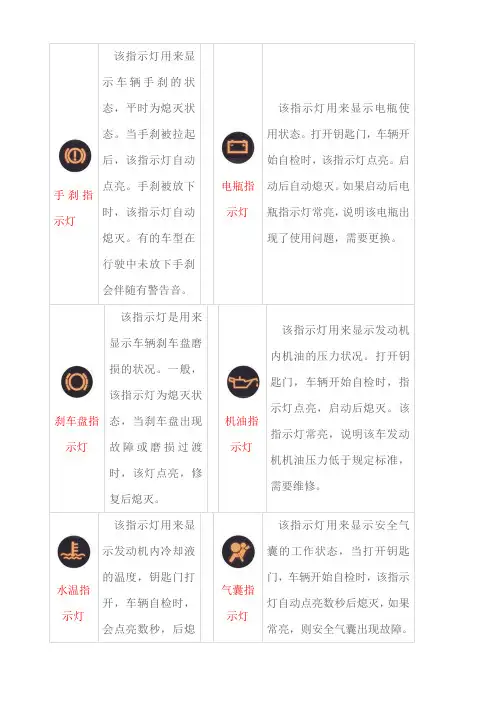

汽车组合仪表盘上有许多仪表指示灯，用相应的图表符 号来表示。每个图表符号均代表不同的含义，作为汽车驾驶维修 人员应必须十分熟悉其中的含义，以确保车辆的安全行驶和正确 维修。
注意：车型不同，组合仪表盘上的仪表指示灯的数量和 布置位置有所不同，应注意区别。
精品课件
11.发动机故障指示灯 ▪此灯点亮，则表示发动机 系统有故障，须进厂检修；
精品课件
12.远光指示灯
▪此灯点亮，则表示开了大 灯的远光，开近光时，该灯 熄灭。
精品课件
13.转向及危险指示灯
▪当转向信号开关杆或危险 警告开关压下时，此灯点亮 。
精品课件
汽车操纵部件认识
汽车各操纵部件的安装位置
清洁度要高？
精品课件
汽油的标号的含义 ▪是指汽油的辛烷值，是汽油的性能评 价指标之一。 汽油的性能指标： 蒸发性、抗爆性、氧化安定性及防腐性 。
精品课件
辛烷值
▪汽油抗爆性的评价指标是辛烷值，即汽油的标号。 ▪它是实际汽油抗爆性与标准汽油的抗爆性的比值。 ▪标准汽油是由异辛烷和正庚烷组成。 ▪异辛烷的抗爆性好，其辛烷值定为100；正庚烷的抗爆性 差，在汽油机上容易发生爆震，其辛烷值定为0。 ▪如果汽油的标号为90，则表示该标号的汽油与含异辛烷 90%、正庚烷10%的标准汽油具有相同的抗爆性。
精品课件
辛烷值越高，汽油的标号亦越高 ，其抗爆性能越好。
▪97号汽油比93号汽油的
抗爆震性能要好！
精品课件
汽油的选用:
▪依据:发动机压缩比
压缩比
汽油标号
▪7＿8
90＃
▪8＿8.5
93＃
▪8.5以上
97＃
▪Bluebird\Sunny发动机压缩比9.5\9.8
推荐使用93号以上（含93号）的无铅汽油
精品课件
4.充电警告灯
当ENGINE RUN 中，此灯 若点亮，则表示充电系统 有问题，须检修。
精品课件
正确的检查方法
点火开关转至“ON”位置，发动机不 着车时，此灯点亮。
发动机着车后，此灯熄灭，则表示充 电系统正常。
精品课件
5.防抱死制动警告灯
精品课件
？
当此灯点亮时，就表示ABS系统有 故障，且普通的刹车功能也失去？
精品课件
