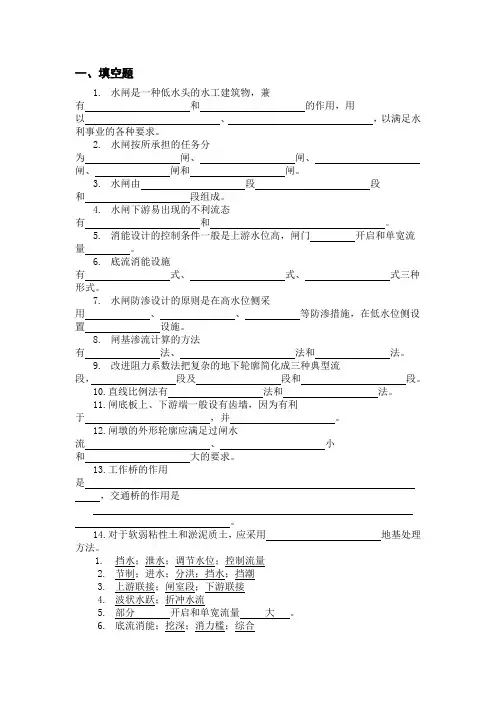

水工建筑物(水闸)

在水闸工程中， 在水闸工程中，两岸连接建筑在整个工程中所 占比重较大，有时可达工程总造价的15%占比重较大，有时可达工程总造价的 40%，闸孔愈少，所占比重愈大。 ，闸孔愈少，所占比重愈大。
二．连接建筑物的形式和布置 1.闸室与河岸的连接型式 闸室与河岸的连接型式
水闸闸室与两岸（或堤、坝等）的连接型式主 要与地基及闸身高度有关。当地基较好，闸身 高度不大时，可用边墩直接与河岸连接。 当闸身较高、地基软弱的条件下，可在边墩外 侧设置轻型岸墙，边墩只起支承闸门及上部结 构的作用，而土压力全由岸墙承担。这种连接 型式可以减少边墩和底板的内力，同时还可使 作用在闸室上的荷载比较均衡，可减少不均匀 沉降。当地基承载力过低，可采用护坡岸墙的 结构型式。
有些部位改善结构布置较为困难，如闸底板， 应采用抗蚀性能好的材料进行护面或修补可起 到较好的作用。磨损的修补材料较多，如环氧 材料、高强度混凝土，呋喃材料等，可根据具 体部位、磨损状况、自身条件，参考其它工程 运用经验确定。
◆ 及时修补止水。 及时修补止水。
当铺盖与闸底板、翼墙间，岸墙与边墩等连接 部位的止水损坏后，要及时进行修补，以确保 整个防渗体系的完整性。
底板、 ◆ 底板、铺盖与地基间的空隙
是常见的渗漏通道，不仅使渗透变形迅速扩大， 还会影响底板的安全使用，一般可采用水泥灌 浆予以堵闭。
◆ 增设或加厚防渗帷幕。 增设或加厚防渗帷幕。
第十节 水闸的运用管理
一、水闸的检查与养护
1．杂物的清理。 2．严禁超载。 3．防止冲刷 4．启闭灵活 5．防蚀防腐
二、水闸常见问题的处理
1.水闸的裂缝处理 水闸的裂缝处理
水闸的裂缝通常出现在闸底板、闸墩、翼墙、 下游护坦等部位，浆砌石挡土墙和砌石护坡也 易产生裂缝。
● 闸墩裂缝
闸墩裂缝最常见的是发生在弧形闸门闸墩的牛 腿与闸门之间的范围内，多呈铅直向且贯穿闸 墩。处理时，多采用预应力拉杆锚固法，一般 是沿闸墩主拉应力方向增设高强度预应力钢筋 （拉杆），主拉杆的布置应与主拉应力大小、 方向相适应，呈扁形分布。主拉杆上游端通过 钢板与锚筋连接，下游端穿过牛腿，杆端配置 螺帽并施加预应力。为保护拉杆并使表面平整， 应将墩石凿成宽深均为5cm的槽，使拉杆放入 其内，张拉后用水泥砂浆抹平。
● 翼墙裂缝
上下游翼墙通常采用各种形式的挡土墙，由于 温度变化、不均匀沉降、墙后未设排水孔、墙 后填土不实或冻胀等原因，引起墙体移动、倾 斜并产生裂缝。修补前，要查明并消除产生裂 缝的原因。特别是墙后未设排水孔的，应重新 设置。经验算，如墙体不能抵抗墙后土压力， 可用锚筋加固。当挡土墙有整体滑动危险时， 可在墙前打桩，并在桩上浇筑混凝土盖重。
建在岩基上的水闸，如基础裂隙发育或较破碎， 可考虑在闸底板首端增设防渗帷幕，若原有帷 幕的，应设法加厚。
● 侧向绕渗
严重的侧向绕渗将引起下游边坡的渗透变形， 甚至造成翼墙歪斜、倒塌等事故。工程中防渗 措施较多，如经常维护岸墙、翼墙及接缝止水， 确保其防渗作用；对于防渗结构破坏的部位， 应用开挖回填，彻底翻修的方法；若原来没有 刺墙的，可考虑增设刺墙；但要严格控制施工 质量；对于接缝止水损坏的，应补做止水结构， 如橡皮止水、金属片止水、沥青止水。
3.扶壁式挡土墙 扶壁式挡土墙
当墙的高度超过9～10m以后，采用钢筋混凝土 扶壁式挡土墙较为经济。扶壁式挡土墙由直墙、 底板及扶壁三部分组成。利用扶壁和直墙共同 挡土，并可利用底板上的填土维持稳定，当改 变底板长度时，可以调整合力作用点位置，使 地基反力趋于均匀。
钢筋混凝土扶壁间距一般为3～4.5m，扶壁厚 度0.3～0.4m；底板用钢筋混凝土建造，其厚度 由计算确定，一般不小于0.4m;直墙顶端厚度不 小于0.2m，下端由计算确定。悬臂段长度b约 为（1/3～1/5）B。直墙高度在6.5m以内时，直 墙和扶壁可采用浆砌石结构，直墙顶厚0.4～ 0.6m,临土面可做成1：0.1的坡度；扶壁间距 2.5m,厚0.5～0.6m。 底板的计算，分前趾和后踵两部分。扶壁计算， 可把扶壁与直墙作为整体结构，取墙身与底板 交界处的T形截面按悬臂梁分析。
2．悬臂式挡土墙 ．
悬臂式挡土墙是由直墙和底板组成的一种钢筋 混凝土轻型挡土结构。其适宜高度为6－10m。 用作翼墙时，断面为倒T形，用作岸墙时，则为 L形,这种翼墙具有厚度小，自重轻等优点。它 主要是利用底板上的填土维持稳定。 底板宽度由挡土墙稳定条件和基底压力分布条 件确定。调整后踵长度，可以改善稳定条件； 调整前趾长度，可以改善基底压力分布。直径 和底板近似按悬臂板计算。
教学过程：
组织教学： 组织教学：师生问好，清查人数。
wenku.baidu.com复习提问：
抗滑稳定措施有哪几种类型？
导入新课：
水闸与河岸或堤、坝等连接时，必须设置联接建筑物。 水闸多建在软土地基上，由于基础压缩性大，承载力低 故沉陷量较大，轻则影响使用，重则危及水闸安全；且 由于水闸水头变幅大，过闸水流往往消能不充分，加上 土基抗冲能力低，所以下游冲刷较普遍；此外，闸基和 两岸渗流对水闸的稳定不利，容易引起渗透变形。
● 下游护坦裂缝
护坦裂缝主要是由于地基不均匀沉陷、温度变 化、排水堵塞或排水布置不合理等原因造成的。 沉陷裂缝的处理一般是待其基本稳定以后，将 裂缝改作沉陷缝，并在缝中设止水；排水堵塞 应查明原因，及时进行必要的翻修；温度裂缝 虽然易于产生，但尺寸小变化慢，一般可将缝 隙凿槽，先用柏油麻绳封住后，再用砂浆抹平， 但密实性差；也可在枯水期往槽内嵌补环氧材 料或混凝土，有时也可利用裂缝作一道伸缩缝。 对某些混凝土体较厚部位的贯穿性裂缝可采用 灌浆处理法。
一、连接建筑物的形式和布置
连接建筑物包括:上、下游翼墙和边墩（或边墩 和岸墙），有时设防渗刺墙，其作用： ● 挡住两侧填土，维持土坝及两岸的稳定。 ● 当水闸泄水或引水时，上游翼墙主要用于引 导水流平顺进闸，下游翼墙使出闸水流均匀扩 散，减少冲刷。
● 保持两岸或土坝边坡不受过闸水流的冲刷。 ● 控制通过闸身两侧的渗流，防止与其相连的 岸坡或土坝产生渗透变形。 ● 在软弱地基上设有独立岸墙时，可以减少地 基沉降对闸身应力的影响。
2.渗漏处理 渗漏处理
水闸的渗漏主要是指闸基渗漏和侧向绕渗等。 处理原则仍为上截下排，即防渗和排渗相结合。
● 闸基渗漏
闸基的异常渗漏，不仅会引起渗透变形，甚至 将直接影响水闸的稳定性，因此，要认真分析， 查清渗水来源，工程中通常采用以下措施进行 防渗。
延长或加厚原铺盖。 ◆ 延长或加厚原铺盖。
加大铺盖尺寸，可以提高防渗能力。如原铺盖 损坏严重，引起渗径长度不足，应将这些部位 铺盖挖除，重新回填翻新。
● 反翼墙
翼墙自闸室向上、下游延伸一段距离，然后转 弯90о插入堤岸，墙面铅直，转弯半径约2～5m。 这种布置形式的防渗效果和水流条件均较好， 但工程量较大，一般适用于大中型水闸。对于 渠系小型水闸，为节省工程量可采用一字型布 置型式，即翼墙自闸室边墩上下游端即垂直插 入堤岸。这种布置形式进出水流条件较差。
3.下游冲刷的处理 下游冲刷的处理
水闸下游冲刷破坏的主要部位是护坦、海漫、 下游河床及两岸边坡。 处理方法： ● 以改善水流流态，充分消能为目的的消能措 施。 ● 以提高抗冲能力为目的的防护措施。
4.水闸磨损的处理 水闸磨损的处理
水闸的磨损现象，主要是发生在多沙河流上， 如闸底板、护坦因设计不周，引起的磨损应通 过改善结构的布置来防治。对于水闸护坦上因 设置消力墩引起的立轴漩涡长时间挟带泥沙在 一定的范围旋转，使护坦磨损，严重时会磨穿 护坦，为此，可废弃消力墩，将尾槛改成斜面 或流线型，使池内泥沙随水流顺势带向下游可 减轻对护坦的磨损。
● 斜降翼墙
在平面上呈八字形，随着翼墙向上、下游延伸， 其高度逐渐降低，至末端与河底齐平，见图5－ 73。这种布置的优点是工程量省，施工简单， 但防渗条件差，泄流时闸孔附近易产生立轴漩 涡，冲刷河岸或坝坡，一般用于较小水头的小 型水闸。
三、两岸连接建筑物的结构型式
两岸连接建筑物从结构观点分析，是挡土墙。 常用的型式有：重力式、悬臂式、扶壁式、空 箱式及连拱空箱式等。
讲授新课：
第九节
水闸的两岸连接建筑物
水闸与河岸或堤、坝等连接时，必须设置连接 建筑物。水闸多建在软土地基上，由于基础压 缩性大，承载力低故沉陷量较大，轻则影响使 用，重则危及水闸安全；且由于水闸水头变幅 大，过闸水流往往消能不充分，加上土基抗冲 能力低，所以下游冲刷较普遍；此外，闸基和 两岸渗流对水闸的稳定不利，容易引起渗透变 形。
4.空箱式挡土墙 空箱式挡土墙
空箱式挡土墙由底板、前墙、后墙、扶壁、顶 板和隔板等组成。利用前后墙之间形成的空箱 充水或填土可以调整地基应力。因此，它具有 重力小和地基应力分布均匀的优点，但其结构 复杂，需用较多的钢筋和木材，施工麻烦，造 价较高。故仅在某些地基松软的大中型水闸中 使用。在上下游翼墙中基本上不再采用。 顶板和底板均按双向板或单向板计算，原则上 与扶壁式底板计算相同。前墙、后墙与扶壁式 挡土墙的直墙一样，按以隔墙支承的连续板计 算。
1．重力式挡土墙 ．
重力式挡土墙主要依靠自身的重力维持稳定。 常用混凝土和浆砌石建造。由于挡土墙的断面 尺寸大，材料用量多，建在土基上时，基墙高 一般不宜超过5～6m。
重力式挡土墙顶宽一般为0.4～0.8m,边坡系数m 为0.25～0.5,混凝土底板厚约0.5～0.8m,两端悬 出0.3～0.5m,前趾常需配置钢筋。 为了提高挡土墙的稳定性，墙顶填土面应设防 渗；墙内设排水设施，以减少墙背面的水压力。 排水设施可采用排水孔或排水暗管。 重力式翼墙结构计算同挡土墙。
护坡岸墙的优点：边墩既不挡土，也不设岸墙 挡土。因此，闸室边孔受力状态得到改善，适 用于软弱地基。缺点：防渗和抗冻性能较差。 为了挡水和防渗需要，在岸坡段设刺墙，其上 游设防渗铺盖。
护 坡 连 接 型 式
2.翼墙的布置 翼墙的布置
上游翼墙应与闸室两端平顺连接，其顺水流方 向的投影长度应大于或等于铺盖长度。 下游翼墙的平均扩散角每侧宜采用7о～12о，其 顺水流方向的投影长度大于或等于消力池长度。 上、下游翼墙的墙顶高程应分别高于上、下游 最不利的运用水位。翼墙分段长度应根据结构 和地基条件确定，可采用15～20 m。建筑在软 弱地基或回填土上的翼墙分段长度可适当缩短。
第四章
水闸
水工建筑物 shuigongjianzhuwu
水利教研室
授课题目： 第四章 水闸 第九节 水闸的两岸连接建筑物 第十节 水闸的运用管理 教学目的： 掌握连接建筑物的作用、连接建筑物的形式和布置、两岸连 接建筑物的结构型式；水闸的检查与养护以及裂缝、渗漏、 下游冲刷、磨损、气蚀等常见问题的处理措施。 教学重点： 连接建筑物的作用、连接建筑物的形式和布置、两岸连接建 筑物的结构型式；水闸的检查与养护。 教学难点： 水闸裂缝、渗漏、下游冲刷、磨损、气蚀等常见问题的处理 措施。
5.连拱式挡土墙 连拱式挡土墙
连拱空箱式土墙也是空箱式挡土墙的一种型式， 它由底板、前墙、隔墙和拱圈组成。前墙和隔 墙多采用浆砌石结构，底板和拱圈一般为混凝 土结构。拱圈净跨一般为2～3m，矢跨比常为 0.2～0.3,厚度为0.1～0.2m。拱圈的强度计算可 选取单宽拱条，按支承在隔墙（扶壁）上的两 铰拱进行计算。连拱式挡土墙的优点是：钢筋 省、造价低、重力小，适用于软土地基。缺点 是：挡土墙在平面布置上需转弯时施工较为困 难，整体性差。
● 圆弧式翼墙
这种布置是从边墩开始，向上、下游用圆弧形 的铅直翼墙与河岸连接。上游圆弧半径为15～ 30m，下游圆弧半径为30～40m。其优点是水 流条件好，但模板用量大，施工复杂。适用于 上下游水位差及单宽流量较大、闸室较高、地 基承载力较低的大中型水闸。
● 扭曲面翼墙
翼墙迎水面是由与闸墩连接处的铅直面，向上、 下游延伸而逐渐变为倾斜面，直至与其连接的 河岸（或渠道）的坡度相同为止。翼墙在闸室 端为重力式挡土墙断面形式，另一端为护坡形 式。这种布置形式的水流条件好，且工程量小， 但施工较为复杂，应保证墙后填土的夯实质量， 否则容易断裂。这种布置形式在渠系工程中应 用较广。
