步进电机细分控制原理与斩波恒流驱动原理步进电机控制已经蕴含了细分的原理。电机内部磁场每旋转一个圆周, 步进电机前进一整个步距角。若四相步进电机按A→B→C→D→A 的顺序轮流通电, 即整步工作, 磁场分四拍旋转, 每次电流换向, 步进电机将前进整步距角的1/4。而按A→AB→B→BC→C→CD→D→DA→A 的顺序轮流通电, 即半步工作, 每次电流换向, 步进电机将前进整步距角的1/8。

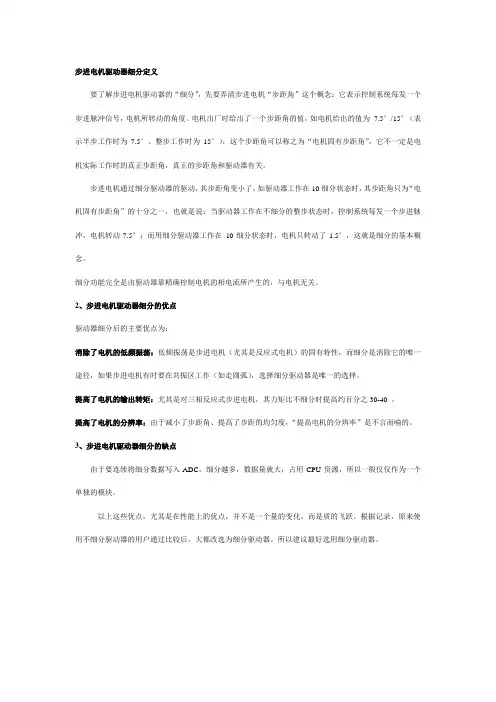

但是, 如果半步工作状态下每拍前进的角度超过控制精度要求, 则需要对步距角进行更进一步的细分。我们知道, 电磁力的大小跟绕组通电电流的大小是相关的。当通电相的电流不马上到达峰值, 而断电相的电流也不立即降为零时, 电机内部磁场为上两相电流共同合成, 而产生的磁场合力, 会使转子有一个新的平衡位置, 这个新的平衡位置在原步距角的范围内。也就是说, 如果绕组电流的波形不再是一个近似方波, 而是分成N 个阶梯的近似阶梯波, 则电流每升或者降一个阶梯时, 转子转动一小步。当转子按照这个规律转过N 小步时, 实际相当于它转过一个步距角。这种将一个步距角分成若干小步的驱动方法, 称为细分驱动。
如图3: T1 是一个高频开关管。T2 管的发射极接一个电流取样小电阻R。比较器一端接给定电压uc, 另一端接R 上的压降。控制脉冲ui 为低电平时, T1 和T2 均截止。当ui 为高电平时, T1 和T2 均导通, 电源向电机供电。由于绕组电感的作用, R 上电压逐渐升高, 当超过给定电压uc, 比较器输出低电平, 与
门因此输出低电平, T1 截止, 电源被切断, 绕组电感放电。当取样电阻上的电压小于给定电压时, 比较器又输出高电平, 与门输出高电平, T1 又导通, 电源又开始向绕组供电, 这样反复循环, 直到ui 又为低电平。因此: T2 每导通一次, T1 导通多次, 绕组的电流波形为锯齿形, 如图4 所示, 在T2 导通的时间里电源是脉冲式供电( 图4 中ua 波形) , 所以提高了电源效率, 而且还能有效抑制共振。
