1.8L汽油机连杆组设计2

合集下载

1.8L汽油机燃烧系统的正向开发的开题报告

1.8L汽油机燃烧系统的正向开发的开题报告1. 研究背景随着经济和技术的发展，汽车已经成为人们生活中不可或缺的一部分。

燃烧系统是汽车发动机的核心之一，它直接影响着车辆的动力性能和燃油经济性。

因此，在现代汽车制造业中，研发先进的燃烧系统已成为了一项重要的任务。

本文旨在研究1.8L汽油发动机燃烧系统正向开发的相关技术和方法。

2. 目的和意义燃烧系统是汽车发动机的核心部件，研发先进的燃烧系统对于提高汽车动力性能和燃油经济性具有重要意义。

本文的目的是通过对1.8L汽油发动机燃烧系统的正向开发，提高发动机的技术水平和车辆的性能，减低车辆的燃油消耗，从而实现对汽车节能降耗和环保减排的目标。

3. 研究方法本文将采用以下方法进行1.8L汽油发动机燃烧系统正向开发的研究：1）理论研究：通过对燃烧系统的基本原理和优化方法的理论研究，为研发先进的燃烧系统提供理论基础和参考。

2）实验研究：通过实验研究和测试，获取1.8L发动机燃烧系统性能指标和工作特性的数据。

并根据实验数据分析评估燃烧系统的性能和效果，发现和解决问题。

3）仿真模拟：利用计算机仿真模拟技术，对燃油喷射、气缸内燃烧等过程进行模拟和分析。

通过仿真模拟来评估燃烧系统的性能和效果，发现和解决问题。

4. 预期结果通过研究1.8L汽油发动机燃烧系统正向开发的相关技术和方法，预计可以达到以下几个目标：1）提高发动机的能效性：通过综合应用调研技术、电控喷油技术、升压器技术、减阻技术等，提高发动机的燃油效率和动力性能。

2）减少废气排放：通过调整发动机燃烧参数，减少发动机的废气排放，实现车辆的环保要求。

3）降低车辆燃料消耗：通过优化发动机燃烧系统，降低车辆的燃料消耗，减少运营成本，提高车辆的经济性。

大众奥迪EA888系列1.8L增压燃油分层直喷式汽油机详解（一）

2003年大众公司在1.8L-5V-92kW进气道喷射汽油机的基础上为第二代奥迪A3和A4轿车开发了一种采用齿形皮带传动的新型横置式自然吸气2.0L-4V-FSI分层直接喷射汽油机，其内部型号为EA113汽油机系列。

2004年在此平台基础上开发的世界上第一台涡轮增压缸内直接喷射2.0L-TFSI汽油机批量投入生产。

而2006年新开发的采用链传动的1.8L-TFSI汽油机是在全新设计的基础发动机上应用了升级版的增压燃油分层直接喷射(TFSI)燃烧过程。

不断创新的TFSI技术为这种最新的机型提供了更大的低速扭矩和更低的燃油耗，同时新一代发动机管理系统和喷油系统高压部件还能用于满足特超低排放汽车(SULEV)废气法规要求的2.0L-TFSI增压分层直喷式汽油机。

这些新机型在大众公司内部被命名为EA888汽油机系列。

从一开始EA888系列汽油机就是按照用于大众公司所有型号和汽车平台的“全球发动机”和全世界所有市场应用的要求来设计的。

大众公司于2007年春成功推出了这种全新汽油机系列的第一代机型，随后又在此基础上开发成功了特超低排放汽车用的2.0L-TFSI机型；在2009年度的第二代机型上又进行了多处摩擦优化，并同时推出了奥迪可变气门定时和升程机构(Avs)；2011年又推出了经进一步广泛优化并装备Avs机构的第三代1.8L-TFSI-Avs机型。

从2005年以来，这种EA888直列4缸TFSI汽油机系列总共10次荣获著名的“年度国际发动机”和“十佳发动机”奖。

本文将详细介绍第一代和第三代机型的结构和性能。

范明强(本刊专家委员会委员)教授级高级工程师，曾任中国第一汽车集团公司无锡研究所发动机研究室主任、湖南奔腾动力科技有限公司轿车柴油机项目部总工程师、无锡柴油机厂高级技术顾问和多所高校客座教授。

大众奥迪EA888系列1.8L增压燃油分层直喷式汽油机详解(一)◆文/江苏范明强一、第一代1.8L -TFSI机型奥迪公司认为，对4缸汽油机而言，缸内直接喷射与废气涡轮增压是解决下列汽车和发动机开发目标冲突的最佳组合：的驾驶乐趣；安全性；奥迪公司在2.0L 发动机，作为新一代1.8L 好、质量轻、须具备以下特点：更紧凑；表1中列出了第一代1.8L-TFSI增压燃油分层直喷式汽油机的主要尺寸和技术数据，并与老款1.8L -5V-T-MPI五气门增压进气道喷射汽油机进行对比。

连杆类配方案

2.选型流程
-分析机械系统的受力情况和工作环境。
-计算连杆所需的力学性能参数。
-选择适合的材料和表面处理工艺。
-确定连杆的几何尺寸和形状。
-进行多方案比较，优化设计。
四、配置计划
1.配置原则
-满足机械系统的性能要求，保障设备的正常运行。
-考虑连杆的使用寿命，降低维护成本。
-推行绿色制造和环保生产，提高资源利用率。
五、合法合规性保障
1.法律法规遵守
（1）严格遵守国家及行业的相关法律法规；
（2）确保连杆类零件的生产、销售及使用符合国家标准；
（3）加强对供应商的法律法规培训，提高供应链的合法合规性。
2.质量管理体系
（1）建立完善的质量管理体系，确保产品质量；
（2）实施严格的质量控制流程，降低不合格产品发生率；
（3）定期对质量管理体系进行评审，持续改进。

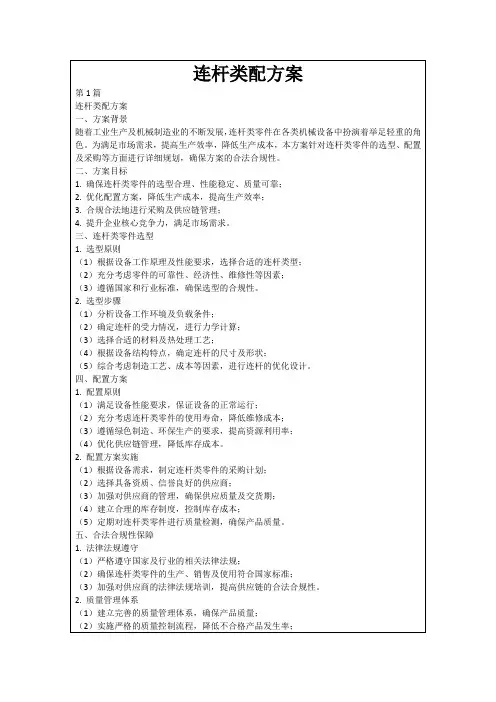

连杆类配方案
第1篇
连杆类配方案
一、方案背景
随着工业生产及机械制造业的不断发展，连杆类零件在各类机械设备中扮演着举足轻重的角色。为满足市场需求，提高生产效率，降低生产成本，本方案针对连杆类零件的选型、配置及采购等方面进行详细规划，确保方案的合法合规性。
二、方案目标
1.确保连杆类零件的选型合理、性能稳定、质量可靠；
（1）分析设备工作环境及负载条件；
（2）确定连杆的受力情况，进行力学计算；
（3）选择合适的材料及热处理工艺；
（4）根据设备结构特点，确定连杆的尺寸及形状；
（5）综合考虑制造工艺、成本等因素，进行连杆的优化设计。
四、配置方案
1.配置原则
（1）满足设备性能要求，保证设备的正常运行；
（2）充分考虑连杆类零件的使用寿命，降低维修成本规意识。

机械课程设计连杆机构设计

机械课程设计连杆机构设计一、课程目标知识目标：1. 学生能够理解并掌握连杆机构的基本概念、分类及工作原理。

2. 学生能够运用几何关系和解析法分析连杆机构的运动特性。

3. 学生能够掌握连杆机构设计的基本步骤和方法，并能运用相关软件进行简单的设计。

技能目标：1. 学生能够运用所学知识，对连杆机构进行结构分析和运动分析。

2. 学生能够独立完成连杆机构的简单设计，并能运用软件进行模拟和优化。

3. 学生能够通过课程学习，提高解决实际工程问题的能力和团队协作能力。

情感态度价值观目标：1. 学生能够培养对机械设计的兴趣，增强学习动力，树立正确的专业观念。

2. 学生能够认识到连杆机构在工程领域的重要作用，培养工程意识和创新精神。

3. 学生能够在课程学习过程中，形成严谨、勤奋、求实的学术态度，提高社会责任感和使命感。

课程性质：本课程为机械设计领域的专业课程，旨在培养学生对连杆机构的理论知识和实践能力。

学生特点：学生已具备一定的力学基础和机械设计知识，具备一定的自主学习能力和团队合作精神。

教学要求：教师需结合课本内容，采用理论教学与实践操作相结合的方式，注重培养学生的实际操作能力和创新能力。

在教学过程中，关注学生的个体差异，引导他们积极参与课堂讨论和实践活动，确保课程目标的实现。

通过对课程目标的分解和实施，为后续的教学设计和评估提供明确的方向。

二、教学内容1. 连杆机构基本概念：连杆机构的定义、分类及特点，重点掌握平面连杆机构和空间连杆机构的区别与联系。

2. 连杆机构工作原理：分析连杆机构的运动规律，理解从动件的运动和动力特性。

3. 连杆机构的设计方法：学习连杆机构的设计步骤，包括初始设计、参数优化和结构设计等。

- 初始设计：掌握杆长、夹角等基本参数的计算方法。

- 参数优化：学习利用解析法和数值方法对连杆机构进行运动和动力分析，优化设计参数。

- 结构设计：了解连杆机构的结构设计原则，掌握常见连杆机构结构特点。

4. 软件应用：学习运用相关软件（如CAD、ADAMS等）进行连杆机构的建模、仿真和优化。

05 1.8 升汽油发动机

车载电网控制单元, 保险丝架 C J519 - 车载电网控制单元 SC - 保险丝架 C SC3 - 保险丝架 C 上的保险丝 3 SC20 - 保险丝架 C 上的保险丝 20 SC35 - 保险丝架 C 上的保险丝 35 SC47 - 保险丝架 C 上的保险丝 47 - 正极连接 2（30a），在主导线束中 B316
file://D:\自动生成文件\K21A43099.gitta.html
2015-10-29
WI-XML
Page 12 of 30 电路图
上海大众全新帕萨特轿车
编号 5 / 12
车载电网控制单元, 发动机控制单元, 带功率输出级的点火线圈 1, 带功率输出级的点火线圈 2, 带功率输出级的点火线圈 3, 火花塞插头, 火花塞 J519 - 车载电网控制单元 J623 - 发动机控制单元 N70 - 带功率输出级的点火线圈 1 N127 - 带功率输出级的点火线圈 2 N291 - 带功率输出级的点火线圈 3 P - 火花塞插头 Q - 火花塞 T4t - 4 芯插头连接, 黑色 T4u - 4 芯插头连接, 黑色 T4v - 4 芯插头连接, 黑色 T60a - 60 芯插头连接, 黑色 - 接地连接 1，在发动机预接线导线束中 281
B284 B285 B626
上海大众全新帕萨特轿车
编号 5 / 7
- 正极连接 8（15a），在主导线束中 - 正极连接 9（15a），在主导线束中 - 正极连接 2（15），在主导线束中
ws sw ro br gn bl gr li ge or rs
= = = = = = = = = = =
白色黑色红色褐色绿色蓝色灰色淡紫色黄色橘黄色粉红色
车载电网控制单元, 发动机控制单元 J519 - 车载电网控制单元 J623 - 发动机控制单元 T14e - 14 芯插头连接, 黑色 T94a - 94 芯插头连接, 黑色 - 接地连接 1，在发动机预接线导线束中 281

连杆机构设计

第2章连杆组的设计2.1连杆的工作情况、设计要求和材料选用1、工作情况连杆小头与活塞销相连接，与活塞一起做往复运动，连杆大头与曲柄销相连和曲轴一起做旋转运动。

因此，连杆体除有上下运动外，还左右摆动，做复杂的平面运动。

2、设计要求（1）结构简单，尺寸紧凑，可靠耐用。

（2）在保证具有足够强度和刚度的前提下，尽可能减轻重量，以降低惯性力。

（3）尽量缩短长度，以降低发动机的总体尺寸和总重量。

（4）大小头轴承工作可靠，耐磨性好。

（5）连杆螺栓疲劳强度高，连接可靠。

（6）易于制造，成本低。

连杆主要承受气体压力和往复惯性力所产生的交变载荷，因此，在设计时应首先保证连杆具有在足够的疲劳强度和结构钢度。

如果强度不足，就会发生连杆螺栓、大头盖或杆身的断裂，造成严重事故，同样，如果连杆组刚度不足，也会对曲柄连杆机构的工作带来不好的影响。

所以设计连杆的一个主要要求是在尽可能轻巧的结构下保证足够的刚度和强度。

为此，必须选用高强度的材料；合理的结构形状和尺寸。

3、材料的选择为了保证连杆在结构轻巧的条件下有足够的刚度和强度，采用精选含碳量的优质中碳结构钢45模锻，表面喷丸强化处理，提高强度。

2.2连杆长度的确定近代中小型告诉柴油机，为使发动机结构紧凑，最适合的连杆长度应该是，在保证连杆及相关机件在运动不与其他机件相碰的情况下，选取最小的连杆长度。

连杆长度l 与结构参数lR=λ（R 为曲柄半径）有关，此次设计选取286.0=λ。

mm S Rl 210286.021202=⨯===λλ2.3连杆小头的设计小头主要尺寸为连杆衬套内径d 和小头宽度1b 。

1.连杆衬套内径dmm D d 3810536.036.0=⨯==2.衬套厚度δmm d 5.238066.0066.0=⨯==δ3.小头内径1dmm d d 435.223821=⨯+=+=δ4.小头宽度1bmm d b 403805.105.11=⨯==5.小头外径2dmm d d 524321.121.112=⨯==2.4连杆杆身的设计连杆杆身从弯曲刚度和锻造工艺性考虑，采用工字形截面。
