橱柜设计师如何测量及水电定位
橱柜设计培训资料
橱柜设计师培训资料（一）整体橱柜的设计流程。
①橱柜结构的简单介绍；②厨房水位、电位的制定原则；③厨房的实际测量；④电器、配件在橱柜设计中的要求；⑤橱柜布置基本方案的确定与方案优化；⑥设计方案的效果图制作；⑦合同的编写；⑧生产下单图的制作；⑨实例演示常见设计错误⑩案例分析。
第一章橱柜结构介绍一，整体橱柜的构成1、单元柜,包括:地柜、吊柜、中、高立柜等；主要组成：门板和柜体；门板主要有：木类门、玻璃门等；2、台面，包括：人造石台面、防火板台面、不锈钢台面等。
3、装饰件，包括：层架板（搁板）、顶线、顶板、顶封板、灯线。
4、地脚板，包括：黑或白色塑料、铝合金、贴木皮；地脚，主要有：黑或白色塑料、黑或银色金属等。
5、五金配件，包括：门铰、导轨、拉手、吊码、其他结构配件、装饰配件等。
6、功能配件，包括：大小金属拉篮、星盆（包括人造石星盆和不锈钢星盆）、米箱、垃圾箱等。
7、电器，包括：抽油烟机、冰箱、炉灶、烤箱、微波炉、消毒柜等。
8、灯具，包括：层板灯、顶板灯、各种内置、外置式橱柜专用灯。
地柜：侧板、前后拉档、门铰、背板、底板、层板、地脚、地脚板；吊柜：侧板、底板、顶板、门铰、背板、吊码、层板；装饰件：层架板（搁板）、顶线、顶板、顶封板、灯线；人造石台面：挡水边、****** 面板、台面前端造型；二、橱柜的基本设计尺寸标准1、地柜的标准：主要参数：长*宽*高（1）长：以门板宽度划分，开门范围从250-600mm，抽屉面（或下翻门）范围在1200mm以内,以50倍数为标准；（2）宽：指柜体深度（不含门），标准宽度为：250mm 300mm 450mm、 600mm；（3）高：指柜体高度（不含地脚高），标准高度为：652mm、702mm ；另外，需补充一点，中、高立柜的标准高度为：1390-2090mm。
2.台面的标准主要是人造石台面标准。
台面的长度，单块台面不应超过3M，超过要分段接驳；而台面的标准宽度有 550，600mm2种；台面的标准厚度有12.7、27 MM等等。
家装水电定位尺寸标准
家装水电定位尺寸标准
家装水电定位尺寸标准如下：
1. 客厅水电安装尺寸：双控开关距地850mm；插座位与原插座位保持相对一致的高度，一般为300-350mm；壁挂电视电源位距地1100-1300mm高度在700左右，太高放置物品较费力。
2. 厨房水电安装尺寸：柜操作台高度是810-850mm；前后深度500mm-600mm；操作台面到吊柜底，高的尺寸是550mm左右，太高太低都不好；厨房所有台面插座距地1250一1300mm一般装四个；燃气热水器插座一般距地高处2300mm、低处1800mm、左右取燃气灶的中间250mm、插座要考虑离开抽烟道；中式抽油烟机一般距地面2150mm左右，左右取抽油烟机的中间250mm、处排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。
烟管不会挡住插座；准备装灯的柜子后面，距地面1700mm左右，甩出电线，可以把灯接到吊柜下面。
开关1300mm与插座相平、注意接头部分的绝缘。
冰箱插座放在冰箱两侧距地高插1300mm、低插500mm。
3. 卫生间水电安装尺寸：镜灯的高度1850mm、插座与开关持平1300mm；电热水器插座1800一2000mm要考虑电热水器所放的位置；洗衣机插座1350mm、马桶后插座350mm；台盆高50cm；淋浴器高120cm；马桶高20cm；浴缸高35cm；混水阀冷热水之间距离为15cm。
4. 卧室水电安装尺寸：床头双控在床头柜上，面离地与插座持平850mm；在电视柜下面插座300mm，挂电视中央的插座1100mm；空调挂机插座原建筑设计1800改造后2400mm；在电脑和其它桌上面的插座300mm。
以上内容仅供参考，实际装修中可能会有一定的误差，建议根据实际情况调整。
家装水电定位标准
家装水电定位标准
在家庭装修中，水电是一个非常重要的环节。
水电定位是家装的基础工程，它决定了整个家居环境的舒适度和安全性。
因此，水电定位必须按照相应的标准进行，以确保水电系统的正常运行和安全性。
以下是家装水电定位的标准：
1.水电定位要符合国家标准和地方规定。
在进行水电定位前，应了解当地的水电规定和建筑要求，严格按照标准进行。
2.水电定位要考虑使用功能。
不同房间的水电定位不同，必须根据功能要求进行合理布局。
如卫生间、厨房等必须有独立的水电管道。
3.水电管道要保证安全。
水电管道不能穿过墙体，在墙体内的水电管道也要有保护。
如在墙体内铺设水电管道，要嵌入防火板等防护材料，以保证安全。
4.水电管道要易于维修。
在水电管道设计时，要考虑其易于维修。
如水管要有阀门和排气阀，电线要留有余量，以便于维修和更改。
5.水电管道要防水。
如在卫生间、厨房等地方，要注意水电管道的防水处理，以防止漏水。
总之，家装水电定位标准不仅是为了保障家庭生活的便利和舒适，更是为了保障家庭的安全。
只有按照严格标准进行水电定位，才能确保家庭水电系统的正常运行和安全性。
量尺标准流程规范
量尺标准正确精准的原始尺寸是设计的基础，到客户家量原始尺寸是设计中的最重要的部分。
因不同客户家的户型情况千差万别，涉及到的对象特别多，非常容易出错，有必要制定一个标准的量尺规范。
（一）量尺前的准备设计师到每个客户家中量尺寸前，必须做一些准备工作，并同客户进行沟通、协商，以提高工作效率，减少工作失误。
1、确认客户的地址、电话、姓名，并核对无误，填入量尺表格中；2、确认客户约见的时间，并保证客户或施工负责人在现场，填入量尺表格中；3、由于许多的暖气管道与水路设施都是隐藏在地下的，设计师从表面无法进行测量；承重墙或软体墙等墙体结构从表面也较难分辨，所以在量房过程中最好记得携带房屋建筑水电图以及建筑结构图，没有可以询问物业。
4、量房人数建议2名（一个负责测量，另一个负责记录；如一个人量房，建议带上电子尺），工具列表：序号工具数量图片备注1签字夹板1件2A3/A4空白纸至少5张备注：图片仅供参考，量房工具以实际为准。
（二） 确定房屋朝向房子朝向一般以客厅阳台的朝向为参考依据，站在客厅的阳台上，打开手机，把手机水平靠在外墙上，待手机指南针方向确定后，按手机截屏键截屏，以便以后和照片一并导入电脑的“现场照片”文件夹中。
（三）拍照记录1，对外观拍照，走到小区楼下，或者别墅楼下，对其外观进行全方位拍照。
2，站在阳台或窗边对外环境进行拍照。
3，房间内部拍照：先拍强弱电箱内部，强电箱内模块上的字体要清晰。
大空间用横向构图拍照，小空间用纵向构图拍照。
房间内部拍照原则：首先站在房间的四个角落对全景进行拍照；其次站在房间的边中点位对对面墙进行正角度拍照（尽量横构图）；然后拍每个房间的局部细节比如强弱电箱（打开重点向拍电箱内模块，并保证能够看清上面字体）、管道、地漏、煤气管、空调洞等。
4，打开录像功能，对全屋进行拍摄，确保无死角。
注意：厨房和卫生间要拍的东西比较多。
天花板也要多拍点，拍照主要是要大景，就是尽量一张照片能够看到尽量多的内容。
橱柜水电图点位布置标准
水电图点位布置标准试行一、水电布置原则1、插座等点位高度尽量统一,不要有太多高度尺寸。
2、离墙的尺寸尽量为整数,方便预埋测量。
3、尺寸标注尽量从固定墙体起计,不要从管道井等实际尺寸会变动的面起计。
4、标注难以标识清楚的用文字补充说明,遇到特殊品牌特殊规格的电器,需在水电布置前具体研究。
以下所有标注尺寸都是常规配置的使用,实际定位还需结合设计灵活布置。
二、上下水1、上水角阀：位于水槽柜内居中,冷热水角阀间距150,高度600。
2、下水管道：地排水位置位于冷热水角阀中间,墙排水要求出水管道高度不超过300并且尽量预埋进墙。
3、洗碗机或洗衣机等上下水及插座预留在水槽柜内,位置为靠近设备一侧柜体侧板进去150,高度同水槽上下水。
设备安放位置处管道通过必须预埋。
4、带制冰功能的冰箱需要在冰箱附近设置净水口,高度600。
5、中岛上下水放在中岛水槽柜内,距水槽柜后背板200。
三、插座高度均为插座下口底标高1、台面上备用插座高度1100。
2、烤箱插座高度700,设置于烤箱后面中间位置；烤箱插座需标注为16A,4平方线。
3、功率在2000w以上的电器,相应插座均需标注为16A,4平方线。
4、水槽柜内需预留备用插座,高度600。
如配置不带空气开关的粉碎机,需在墙面预留控制开关。
5、消毒柜插座高度600,设置于消毒柜后面中间位置。
6、进口煤气灶及部分国产煤气灶需要排插座,高度根据煤气灶下面设备来设置,如果是抽屉柜或者烤箱的高度为700,门板柜或者消毒柜的高度为600。
如为多米诺灶,每片灶具均要排插座。
7、吊柜微波炉插座高度为微波炉顶板向上100,一般吊柜下口高1380的插座高度基本在1900。
8、烟机插座高度2200,如果有特殊情况也可以设置在吊顶内。
9、外置式冰箱插座设置在冰箱后面,高度600；嵌入式冰箱插座设置在冰箱柜上面,高度根据冰箱柜上面门板空间居中预留,如果上面没有空间,则设置在冰箱柜隔壁柜体内,高度根据隔壁柜体布置。
水电定位注意事项

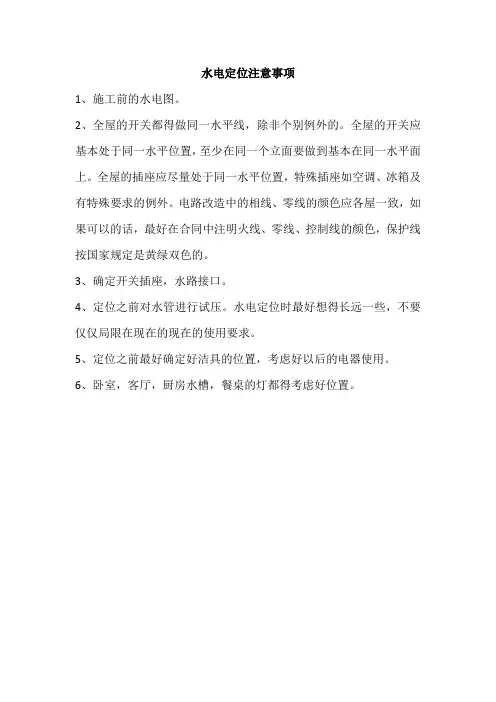

水电定位注意事项
1、施工前的水电图。
2、全屋的开关都得做同一水平线，除非个别例外的。
全屋的开关应基本处于同一水平位置，至少在同一个立面要做到基本在同一水平面上。
全屋的插座应尽量处于同一水平位置，特殊插座如空调、冰箱及有特殊要求的例外。
电路改造中的相线、零线的颜色应各屋一致，如果可以的话，最好在合同中注明火线、零线、控制线的颜色，保护线按国家规定是黄绿双色的。
3、确定开关插座，水路接口。
4、定位之前对水管进行试压。
水电定位时最好想得长远一些，不要仅仅局限在现在的现在的使用要求。
5、定位之前最好确定好洁具的位置，考虑好以后的电器使用。
6、卧室，客厅，厨房水槽，餐桌的灯都得考虑好位置。
家居设计师量尺方法
为了安全，方便断电可以建议 加装开关
备用插座
01
备用插座做指的是 除固定电器插座之 外，很有可能再用
02
到的插座，一般放 置在台面之上，离 地1100mm。
冰箱和电热水器
冰箱电位布置在冰 箱背墙上，建议离 地300mm
热水器电位布置在 热水器一侧，建议 离地 1500~1800mm
较少使用电器电位/配件电位
煤气阀门布置
燃气阀门：燃气灶下面是开门，则放在柜体内高度500mm；如煤气 灶下面是拉篮或者电器，则放在靠燃气灶柜隔壁的柜体内，位置高度 保证在上层隔板内，以方便检修。
烟道位置注意
挂式烟机烟道布置一般位于吊顶之上，烟管安 装尽量不接驳，而且尽量靠近烟道（注意烟管 避开集成吊顶）。
集成灶烟洞在烟道底部，烟管需从地柜背后， 贴地而过。
• 结合原建筑水电情况来考虑设计方案
水电布置详解
配件水位/现场其他细节处理 较少使用电器电位/配件电位
常用电器电位布置常用电器电位布置来自烟机 普通灶具/集成灶
微波炉 消毒柜 备插 冰箱/热水器
烟机
02. 01.
中式烟机
03.
欧式烟机
侧吸式烟机
烟机电位布置
分类
中式烟机
常见功率
185W-200W
电位位置
5.1、量尺注意事项
一．先画图，再标尺寸线，最后依次测量填写 具体数具。（避免漏测量）
二．测量时，数据重复读取。（避免读错数） 三．保留初尺，必须复测。 四．现场要视装修的进度进得必要的沟通。
5.2、设计尺寸预留
一．地柜设计尺寸=实测尺寸（10-15mm）
二．吊柜设计尺寸=实测尺寸（5-10mm）
○ 注意地柜的处理，以便烟管能很好的通过。
2017定制衣柜现场测量指导与注意事项
定制衣柜现场测量指导及注意事项为规范设计师现场测量标准，降低量尺错误及方便现场安装，降低经济损失的风险等问题，请各设计师认真阅读并熟悉以下事项。
一、量尺前首先和客户进行良好的沟通，先问客户具体哪些地方要做柜子，弄清客户对产品需求和用途，查看现场环境是否有影响柜子设计的尺寸、功能等，当客户现场情况与所设计产品产生不符或有隐患时；应从专业角度给予给客户解释和有效沟通，而不应一味迎合和隐瞒，让客户真正感受到我们设计人员确实在为他服务，当现场装修基层结构不合理时，应提醒客户是否整改装修基层结构，让客户的基层结构最终确定后再进行后期复尺，量尺后对量尺的现场结构拍照，方便画图时回忆现场和保留证据。
（由于手机内存有限，建议回来后转到电脑保存，每个客户图纸和图片一个文件夹）二、首次量尺后了解清楚客户对每个柜子的要求，结合自己量的尺寸，对于客户的要求是否都可以满足，如果不能满足现场就做出专业的解释，不应含糊不清的进行下单生产，不因销售和客户影响而明知而违反常规设计，应从专业角度与客户沟通，而客户又强烈违规生产，应告知客户的所产生后果，同时在相关图纸上特别标注让其签字认可，规避风险，这样有利于后期的确图，甚至设计方案确图时不需要任何的修改。
三、安装中如遇设计问题产生而无法进行顺利安装时，应主动和现场安装人员了解情况，如客户在施工现场发现问题，应主动友好安慰客户，尽快告知客户到现场协商解决，而不应一味推脱和作无效沟通，如遇特殊客户，可以请求相关部门人员配合协调处理，让客户感觉在重视此事，从而要把握好也是客户给予的第二次改正机会。
四、测量细节及注意事项：案例一：单边靠墙式壁柜1.衣柜长度躲开开关面板及空调检修回风口，以最小尺寸减去至少20mm左右为衣柜尺寸（复尺时以现场开关孔为准）；上面无吊顶做过门柜时，以实际测量总长度为准，测量时注意净量量靠上的点，并且注意门洞高度，躲开门套线定下柜高度；2.开关面板不允许安装在柜子侧板上，如客户强烈有此要求，必须在图纸上备注清楚：留线长度、客户自行接线、背后挡线盒的美观及存在安全隐患等问题，否则由此造成的问题自行承担；3.当衣柜无法躲开空调检修口时，柜体必须把整个检修口遮住，在顶板上开孔后，建议再配一块活层用螺丝固定于开口处，保证美观与方便检修，不能够柜体压住一部分的回风口或检修口；4.衣柜的高度测量点如上图黑点所示，当柜子顶线为板式（平板）时，柜子完成高度为：实际测量高度最大值减去地板厚度再预留（3-5）mm，当柜子顶线为欧式造型顶线时, 柜子完成高度为：实际测量高度的最小值减去地板厚度再预留（5-10）mm；特别提醒：当客户的地板为打龙骨的实木地板时，以门槛石为地面水平标准，并在图纸上备注清楚。
橱柜设计应注意的问题
橱柜设计应注意的问题一、测量问题；1、量长度时最好测量二次，从左到右和从右到左，以免第一次看错尺寸。
2、测量吊顶高度时，要量几个不同方向的准高点，同时看扣板下有没有横梁。
3、测量时要看机动插座底部到地砖高度，同时要看窗户高度（复测时更要留意）。
4、测量时要量煤气表和管道离墙距离及高度、烟道高度、进出水高度、排水主管离墙距离、插座高度（复测时）等等。
5、测量时要看地面上有没有台阶、墙上有没有凹凸横梁、靠窗户边做吊柜时要考虑纱窗的拉动，如对柜有关则要测量相关尺寸。
6、复测时要地砖铺好、墙砖贴好、如吊柜或高柜到顶时要吊好顶才能复测。
7、测量异形或多边形时最好要选好定点和量对角线，二边靠墙做柜（地、吊柜）时还要量里、外距离。
8、有差砖时要量好到墙边的距离及高度（包含底部和顶部到地的高度），正常冰箱位最好留700MM长，特殊的另加留长度。
9、有门套的地方要测量好及门套的厚度（含线条），或有拉门的地、吊柜要让开拉门而且要留10-20MM的缝隙。
10、如测量单位的厨房时，要注意问清楚墙是否石胶板墙，以免吊柜无法安装。
二、设计图问题；1、圆形和异形的柜最好不要设计，尽量避免。
2、切角柜或浅柜的侧板净尺寸不得小于60MM，以免影响铰链底座的安装。
3、欧式油烟机上最好不设计吊柜和搁板，中式油烟机上的吊柜最好设计上翻门，避免对开门，门板高度要下延50MM 以上，底板改为前后档条。
4、热水器最好不设计吊柜，预留空位，如要做底、顶板开孔或底、顶板改为前后档条。
5、洗衣机和洗碗机的进出水和电源插座，最好设计在旁边的地柜里。
6、消毒柜和烤箱的电源插座，设计在后面，但烤箱的电源插座高度要超过600MM，或烤箱的设在旁边的柜里，烤箱柜深度不得小于580MM。
7、内置式冰箱和内置式微波炉的电源插座，设计在后面，要注意柜的深度（保证在580MM深），柜底、顶板要开孔，保持对流通风散热。
8、靠墙边或门套的柜侧要设计假门条，以免影响抽屉和上翻门。
设计师量尺技巧
三、量尺细节讲述
量尺常规说明： n 量尺过程中，一般是先画房型图，从进门顺时针开始画，量尺也是
一样，顺时针一圈后，再量高度及其他细部构件。在量窗户、梁、 柱子等时，产品内嵌需最小值，包梁包柱取最大值。 n 如目测墙面平直度不均匀，应择取水平方向3个不同高度
（如可以取水平上中下三个点、垂直左中右三个点来量尺寸，取最小尺寸，）
三、量尺细节讲述
其他空间
卫生间、阳台及其他空间
量房注意事项
三、量尺细节讲述
卫生间：画出平面图和 墙面立面图，并把量尺 的尺寸详细记录
其他空间
结束！ --谢谢！
三、量尺细节讲述
厨房
三、量尺细节讲述
厨房
三、量尺细节讲述
厨房
三、量尺细节讲述
厨房：画出平面图和墙 面立面图，并把量尺的 尺寸详细记录
厨房
三、量尺细节讲述
厨房：画出平面图和墙 面立面图，并把量尺的 尺寸详细记录
厨房
三、量尺细节讲述
厨房：画出平面图和墙 面立面图，并把量尺的 尺寸详细记录
厨房
(三) 量尺细节讲述
三、量尺细节讲述
量房空间： 1、客餐厅、卧室、书房 2、厨房 3、卫生间 4、阳台 5、其他空间
三、量尺细节讲述
房间常规量尺对象： n 四面墙及阻挡物 n 梁、柱 n 门、窗 n 空调位（空调孔） n 主电箱、开关插座等 n 进出水口、燃气管道、烟管等 n 脚线 、天花石膏线 等 n 天花高、梁高等 n 阳台等 n 其他…………
（100mm-150mm，900mm-1000mm, 1700mm-1800mm）。 n 如房间已经装好门, 应量门的内净空（不含门套）。 n 三角板的使用（量度角度）
三、量尺细节讲述
欧派橱柜标准化设计规范
，避免漏量。
• 3.2测量方法
• 角度量尺常用方法
• 辅助线法：
• 角度量尺常用方法
• 辅助线法要点：
• 一定要确定基准墙 • 辅助线以基准墙为参照移出
600定位
• 不适用辅助线法情况：
• 地面不平，特别是墙角有水泥等硬物堆积时
小心驶得万年船： 碰到要预估尺寸的地方不妨互换起点量取两次 数据不要读写错误 错例：1304读成1340 1890写成1980
• 3.3测量步骤
⑤、复核数据 细节决定成败，沉着冷静才能避免出错 清晰准确记录数据
• 台面是橱柜尺寸要求最严格的部件之一，离地高800的情况 下，影响量尺精度的因素有长度和角度
欧派橱柜标准化设计规范
橱柜培训部——设计安装培训研究室
课程简介
• 1. 定制与标准化的关系 • 2. 标准化设计规范 • 3. 测量规范 • 4. 水电布局规范 • 5. 台面制图规范
1.定制与标准化的关系
1.1、定制产品做标准化设计的重要性 1.2、容易迷失的设计误区
1.1、定制产品做标准化设计的重要性
• 三边法
• 请思考：
• 小△abc 和大 △ ABC的关系
• 3.2测量方法
• 角度量尺常用方法
• 三边法
• 请数数： • 现场有多少三角形？ • 为什么要这么做？
• 3.2测量方法
• 角度量尺常用方法
• 七边法
• 请数数： • 现场量了哪些边？
• 3.2测量方法
• 角度量尺常用方法
• 总结： • 三边确定一个稳定的三角形 • 不管是三边法还是七边法，都是依靠各个稳定的三角形确定墙
装修中33个水电定位技巧
装修中33个水电定位技巧
新房装修，水电装修中的水电定位，就是各进出水点的位置、和开关插座的位置。
这个位置如何确定是需要根据自己的生活习惯及来考虑的。
有着25年工龄的老电工，给大家总结水电定位细节及具体位置一一分析，希望对大家有所帮助！一、水电定位准备阶段：
在新房装修，确定开关插座的位置前，先考虑三个方面的问题
第一，新房装修房间的使用功能，如主卧、次卧、书房；
第二，家用电器及家具的摆放位置；
第三，家人的生活习惯。
新房装修，水电进场当天需要请设计师，施工队长一起过来现场定
位
1. 餐厅：确定餐桌尺寸、餐厅灯的类型以及位置。
2. 客厅：确定沙发的样式与尺寸。
3. 床、床头柜：新房装修，确定每个房间床的尺寸及其类型、床头柜的高度。
4. 热水器：新房装修，热水器用燃气的还是电的，热水器的品牌、规格和尺寸。
热水器用电的，最好能提供一下具体型号便于查询尺寸。
5. 花洒：确定花洒杆是可调还是不可调的，如果是不可调的一定要确定花洒杆的高度便于混水阀门出水口定位。
如果是可调按照国标高度做就可以了。
如果是暗装花洒，必须提前把花洒买来，开工时用。
6. 卫生间吊顶：新房装修用集成的，还是硅钙板或者桑拿板吊顶，集成的取暖电器是灯暖的风暖的还是灯风暖的；如果硅钙板或者桑拿板吊顶，浴霸都有什么功能，这些关系到电路改造时电线留线的问题。
7. 橱柜：新房装修，确定橱柜的水电图纸，并在进场当天交给水电定位的工作人员。
8. 新房装修，确定是否要软水机或者纯水机。
二、具体插座、开关位置。
水电定位注意事项
水电定位注意事项在装修房屋时，水电定位非常重要，它关系到以后使用的便利性和安全性。
因此，在进行水电定位之前，需要注意以下几点。
1.准确的测量在进行水电定位之前，你需要准确地测量墙面或天花板上已经安装的家具、门窗、水管和电线的位置，这样才能确定水电点的位于正确位置。
如果只是凭感觉来安装，很可能会出现位置不准确的情况，导致水电线路不合理、水电插座位置不方便等等问题。
2.合理的设计水电定位需要在设计阶段就考虑到，如何合理地布置水电，是需要考虑的问题。
在设计时，需要遵循以下原则：•合理布局：尽量避免水电线路重复或相交交叉，以免带来安全隐患。
•结构稳定：水管或电线应安装在能够承受重量的构造物上，以免出现因负载过重而导致损坏甚至事故的情况。
•使用便利：水、电器的使用方便性应优先考虑，比如，电源插座位置应能满足电器连接方便，水管也需要方便我们使用。
•操作简单：例如：电器的开关位置需要摆放在易操作的位置。
3.遵循规范在进行水电定位时，需要遵循相关的规范要求，比如，水管和电线的通道、走向、悬挂、穿越等都需要符合要求。
如果不遵循规范，不仅会影响美观，还可能会带来潜在的安全风险。
4.留下备用方案在具体进行水电定位时，一定要为意料之外的情况留有余地，如留下备用的电线插口或水管出口，以备不时之需。
这样做能够在装修完成后，遇到意想不到的问题时，能够快速处理，不会影响以后的使用。
5.注意细节水电定位细节之处决定工程的质量。
在进行水电布置时，有几个细节需要注意：•尽量避免弯曲电线或水管，以免出现漏水、漏电等质量问题。
•善用密封胶油和防水胶带，以防止水管漏水。
•钉子的数量和位置要确保合理。
通过以上几点，你可以在装修房屋时更好的进行水电定位，从而保证使用的安全性、便利性以及美观性。
橱柜水电位的设计及注意事项
至影响橱柜的使用寿命。
02
1. 原因分析
给水漏水通常是由于管道连接处密封不严或管道老化破损所致。
03
2. 解决方案
在安装橱柜水电位时，应选择质量可靠的管道和管件，并确保连接处密
封良好。对于已经出现漏水的管道，应及时更换破损的管道或管件，并
重新进行密封处理。
问题二：排水不畅
总结词
排水不畅可能导致橱柜内部积水，不仅影响橱柜的使用寿命，还会对橱柜内的电器设备造 成安全隐患。
01
02
03
04
确定水源
首先需要确定橱柜的水源，通 常为厨房的水龙头或水槽，确
保水源的稳定和安全。
安装位置
给水安装位置应考虑橱柜的整 体布局和设计，尽量靠近使用
区域，方便连接。
管道连接
给水管道应连接紧密，无渗漏 现象，确保供水稳定且无污染
。
阀门控制
在给水管路上应设置阀门，方 便控制水源的开关。
排水安装注意事项
详细描述
在厨房橱柜水电位设计中，需要考虑水槽、洗碗机、垃圾处理器等设备的安装位置，以及电源插座和开关的位置。 设计时需要预留足够的空间，以便于维修和更换设备。同时，要注意防水、防潮、防油烟等问题，确保安全可靠。
案例二：卫生间橱柜水电位设计
总结词
卫生间橱柜水电位设计需要充分考虑卫生间的使用功能和空间布局，以满足用户的需求。
1. 原因分析
排水不畅通常是由于排水管道堵塞、排水口设计不合理或排水管道坡度不够等原因所致。
2. 解决方案
在安装橱柜水电位时，应合理设计排水口的位置和坡度，确保排水顺畅。同时，应定期清 理排水管道，避免堵塞。如果遇到排水管道堵塞的情况，应及时疏通或更换管道。
问题三：电位不安全
厨房水电定位标准尺寸
厨房水电定位标准尺寸
在装修厨房时，水电定位是一个非常重要的环节。
不仅要满足日常使用的需求，还需要考虑美观和实用性。
本文将介绍厨房水电定位的标准尺寸，以便大家在装修时参考。
1. 水管定位标准尺寸
厨房水管定位一般分为冷水管和热水管两种。
冷水管的定位一般在厨房台面下方30-40厘米处，而热水管的定位则要略高一些，一般在厨房台面下方40-50厘米处。
这样的高度可以方便我们在使用时取水，也便于安装龙头等水龙头设备。
2. 水槽定位标准尺寸
水槽的定位也是非常关键的一步。
一般来说，水槽的下沿距离地面高度应该在80厘米左右，这样使用时既不会弯腰过度，也不会太高不方便。
水槽距离墙面的距离一般应该在10-15厘米左右，这样方便我们使用水龙头，并且可以避免水槽与墙面摩擦。
3. 燃气管道定位标准尺寸
如果使用燃气灶，在安装时需要考虑燃气管道的定位。
一般来说，燃气管道的定位距离地面应该在70-80厘米左右，这样使用方便，也可以避免燃气管道被撞到。
4. 插座定位标准尺寸
在厨房使用电器时，插座也是一个不可忽视的细节。
一般来说，插座的高度应该在30-40厘米左右，方便我们使用电器，而且不会因为台面潮湿而影响使用。
以上是厨房水电定位的标准尺寸，希望能够对大家在装修厨房时有所帮助。
在实际施工时，还需要根据具体情况进行调整，以满足使用需求和美观要求。
厨房电位的合理规划很重要
各类厨房电器功率表注：因型号、容积大小不同，产品功率会有所差异，上表所列仅供参考，具体功率请参照产品说明。
P14ImpOrtant plan 特别是在产品的功率方面，因现在厨房电器种在繁多，仅做早餐的就有蒸蛋器、豆浆机、咖啡炉、多士炉等等，都要插电，而且在烹饪时几种电器可能都是并列的，会同时工作。
家电产品个头大的不一定功率大，个头小的也不一定功率小，因此要把电量算出来，并留出一些延展来布置插座。
我们把目前一般家庭中使用率较高的厨房电器的功率情况收集了一下，希望能够给您做电位规划时提供一些帮助。
很多细部都要考虑到，因装修布置是一方面，而真实的生活又是另一方面。
在装修时一定要从双方面综合考虑，在不是特别影响美观的情况下，我们应重点是考虑家庭中操作者的方便性。
例如，编者在装修厨房时为使整体更美观，将电位设计到上层吊柜中，以前使用电饭煲、电烤箱这些电器都没什么问题，买了豆浆机、搅拌机、酸奶机以后问题就来了。
这几个电器在使用上层吊柜中的插座时电源线长度都不够，每次用的时候还虽说现在国内新建的住宅电表和进户电线一般都能满足30A以上和10平方毫米铜线的需求，但具体到厨房当中的电量分配情况是否能够满足你使用的要求，还是必须要依自己的厨房中电器的使用情况而定，并留出一定的宽松量，否则一旦出现几个大功率电器同时工作功率过高，造成线路过热，很容易引起安全问题。
另外厨房电位设计时不能太理想化，实用最重要。
厨房装修主要的就是为了方便，要再接一个插线板，很不方便。
而且当时做电源插孔的位置设计时，只是考虑了自己的情况，所以电位设的高了一些。
近几年婆婆每年冬季都会到家中小住一段时间，婆婆年纪大，不似年轻人手臂能抬得那么高，每次用这些厨房电器时都得踩个小凳子才够得着插座，很不方便。
因此在做厨房电位设计时不能太理想化，用着方便最重要。
功能各异的厨房电器已经成为生活中不可或缺的好帮手，如果不希望厨房因各类小家电四处摆放而显得杂乱无序的话，在装修时对厨房的水位、电定进行合理的规划设计就显得尤为重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
背墙上，建议离地 2500mm以上
背墙上，建议离地 2000/2500mm以上
电源线和插头彻底隐藏 而且能规避设计风险； 避免烟管挡到插座位， 往中线左或者右偏 100mm
灶具（常用）
双头炉灶 集成灶
一气一电炉灶 电磁炉
灶具电位布置
分类
电位位置
备注
一气一电
炉灶柜背墙中线的位置， 考虑方便断电建议加装
• 洗菜盆排水下水道最好位于星盆柜内，且建议离背墙的距离在200~250mm为佳
洗碗机水位布置
• 洗碗机进水位布置背墙中位 或者邻柜背墙且高度离地面 500mm。排水管一般情况是 和星盆一起，共用一个排水。
煤气阀门布置
• 燃气阀门：燃气灶下面是开门，则放在柜体内高度500mm；如煤气灶 下面是拉篮或者电器，则放在靠燃气灶柜隔壁的柜体内，位置高度保证 在上层隔板内，以方便检修。
烤箱相关知识
• 烤箱分为小型台式和嵌入式两种。普通家用烤箱功率 一般在500W～2000W。
• 嵌入式式分为：高柜嵌入式和地柜嵌入式两种
烤箱电位布置
• 高柜嵌入式：布置在高立柜背墙中线位置， 建议离地500mm/1800mm。 • 地柜嵌入式：布置地柜背墙中线位置，建议离地500mm。
灯具电位
2、三角尺及使用方法
三角尺在测量厨柜时的作用：
1、大概判断两墙之间角度是 否垂直。
2、作为辅助工具测量两墙具 体角度（CAD放样）。
3、其它
激光测量器
笔
测量 工具
测量单
小手电
测量单的填写
2
测量单的填写
1、三视图形式 2、平面展开形式 3、透视图形式 4、备注栏的适用性
测量方法及注意事项
3 • 多点测量法 • 三边法 • 辅助法 • 放样法 • 测量注意事项
烟道位置注意
• 挂式烟机烟道布置一般位于吊顶之上，烟管安装尽量不接驳，而且尽量靠近烟 道（注意烟管避开集成吊顶）。
• 集成灶烟洞在烟道底部，烟管需从地柜背后，贴地而过。 注意地柜的处理，以便烟管能很好的通过。
常见问题
1 电位布置遗漏或布置位置不合适
2
电位开在侧板上
3
水位开在侧板上
4
下水和烟管和现场其他问题
建议离地500mm
开关
集成灶
邻柜背墙位置，建议离地 500mm
注意燃气孔，烟道的位 置(约3000W建议4㎡
的线)
集成灶结构图
消毒柜插座布置
• 消毒柜是指通过紫外线、远红外线、高温、臭氧 等方式， 给食具、餐具用具、等物品进行杀菌消 毒的工具，其中 家用消毒柜功率一般为230~712W。
• 外型特征总的分为嵌入式和壁挂式还有外置三种，其中 嵌入式又分为地柜嵌入式和立柜嵌入式。
消毒柜插座布置
分类
电位位置
备注
地柜嵌入式 立柜嵌入式
背墙中线上，离地 500mm
背墙中线上，离地 1100mm
安全考虑，可以建 议加装开关，方便
断电
微波炉
• 安装方式一般分为：放置台面，放置支架，嵌入式 三种 其中嵌入式又可以分为：地柜嵌入式，立柜嵌入式， 吊柜嵌入式三种
微波式 立柜嵌入式
例如：1.插座在电器的背后 2.不常用的电器 3.地柜嵌入式电器
• 对可能用到的电器的电位做提前考虑和设计 • 对设计方案后期可能出现的变化做好应对方案准备 • 尊重客户意愿
配件水位/现场其他细节处理
星盆水位 煤气阀
普通烟管/集成灶烟管 水位布置注意点
星盆水位怎么布置
星盆水位布置
• 洗菜盆的进水位一般布置在星盆柜所在的背墙上，标明冷热水，其中间距为 150mm，且建议离地高500mm
3、辅助法
图1
1、以辅助工具来判断墙角的垂直度。 (如图1)
2、利用辅助工具如墨斗、长绳等来 精确测量一些复杂的户型环境。（如 图2）
图2
4、放样法
适用于不规则户型及测量异 型的障碍物。
操作方法： 一般是先用细铁丝将障碍物 的外形勾勒出来，然后用硬 纸皮或者木板作为放样模型， 将其用刀片切割为与障碍物 相吻合的形状，以达到精确 测量的要求。
• 吊柜底板灯电位一般布置吊柜背墙上，只留线头，建议离地 1800mm
• 柜内灯:吊柜柜内灯电位留在吊柜背墙上，离地1800mm 地柜柜内灯电位可留在地柜背墙上，高度离地500mm
• 层板灯电位留在层板后面
电位布置注意事项
• 遵循一种电器对应一个电位,即"一电一插" • 关于对电器方便断电和安全方面的考虑，可以加装开关，位置就近同插座并排放置
5.3、测量注意事项
1.墙体（注意平整度、结构、倾斜度） 2.门套和门的开启方向 3.插座及配电箱（定位尺寸和外形尺寸） 4.吸顶灯位置 5.柱或梁的尺寸 6.用什么吊顶 7.是否有中央空调或空调 8.室外通道（电梯口、电梯箱、楼梯、走廊等台面是否 可以正常搬运） 9.室内通道（走廊、卧室门等） 10. 复核所有参数
水电图详解
具体案例
水电图标准图纸
练习：设计水电布置图
谢谢观看
测量方法
三边法
多点测量法
辅助法
放样法
其中以多点测量法为基本方 法，三边法、辅助法、放样 法为必要的测量方法。
1.1、多点测量法
那么高度和深度又是怎样测量呢？
1.2、多点测量法
内宽外窄 情景一：
外宽内窄 情景二：
1.2、多点测量法
平行四边形 情景三：
实际测量当中90度的墙基本上 是不存在的，一般以上两种情
功率计算公式
(电线㎡数×倍数) 电 流（A）× 额 定 电 压（V） = 电 功 率(W)
1.5㎡X10 2.5㎡X9 4㎡X8 6㎡X7
15A 22.5A 32A 42A
220V 220V 220V 220V
3300W 4950W 7040W 9240W
水管材料
• PP-R管：PP-R管又叫三型聚丙烯管，节能节材、无毒环保、轻 质高强、耐腐蚀、内壁光滑不结垢、施工和维修简便、使用寿命 长等一系列的优点，综合来看，性价比最高。
小厨宝和净水器插座布置
• 小厨宝和净水器一般安装在水槽柜的侧板上， 所以电位也就布置在同一侧，高度500mm。
洗碗机插座布置
• 洗碗机按结构划分共有台式和柜式两种，可 外置或者嵌入柜体，其中家用洗碗机功率在 700-1200W之间。
• 嵌入式插座一般布置在电器所在位置背墙上 或相邻柜背后，建议离地500mm
• 颜色：白色、灰色、绿色和咖喱色（白色多用）
初次到现场注意点
• 注意观察原建筑水电布置情况，做好记录
烟洞位置 梁柱尺寸 煤气表 水表 窗台 门套 下水管道 地台 暖气片（北方区域） 集成吊顶位是否与烟管冲突
• 结合原建筑水电情况来考虑设计方案
水电布置详解
1 常用电器电位布置 2 较少使用电器电位/配件电位 3 配件水位/现场其他细节处理
案例演练
4 • “一”字型户型 • “二”字型户型 • “L”型户型 • “U”型户型 • “岛”型户型
案例演练
第二章 水 电 位 设 计
水电材料 水电位布置详解 常见错 误 水电 图
水电布置不科学会导致哪些问题
• 给客户今后的使用带来诸多不便 • 影响安装进度响橱柜最终外观效果 • 对设计师个人造成补单 • 影响公司品牌形象
• 备用插座做指的是除固定电器插座之外，很有可能再用 到的插座，一般放置在台面之上，离地1100mm。
冰箱和电热水器
• 冰箱电位布置在冰箱背墙上，建议离地300mm • 热水器电位布置在热水器一侧，建议离地1500~1800mm
较少使用电器电位/配件电位
小厨宝和净水器 洗碗机 烤箱
灯具/布置注意问题
况较为常见
2.1、三边法
600
800
1000
三边测量法一(判断墙角 是否垂直)
三边法其实是利用勾股定 理来判断两墙之间是否是 直角的方法
2.2、三边法
三边测量法二(判断墙角是否垂直)
第二种三边法应用于不规则户型， 分别测量其三面墙的宽度作为原 始数据。然后再用CAD放样的方 法来确定相应的角度。
测量方法及水电位设计
设计教研室
第一章 测 量 方 法
1 测量工具介绍 2
测量单的填写
3 测量方法及注意事项 4 测量案例演练
测量工具介绍（常用）
1 • 卷尺 • 三角尺 • 其它
1、卷尺及使用方法
注意：
1、尺身回弹力强，小心划伤手指。
2、卷尺头是松的(虚位)，以便于 我们量尺寸.卷尺量尺寸时，有两 种量法: 一种是挂在物体上，一种是顶到 物体上。两种量法的差别就是卷 尺头部铁片的厚度。卷尺头部松 的目的就是在顶在物体上时，能 将卷尺头部铁片补偿出来。
功率
500W3000W
电位位置
备注
背墙上， 建议离地高度 外置台面和支架外置，保证
1100mm
插位与备插在同一水平线上
相邻吊柜背后，建议离 隐藏电源线和插头，美观；
地1800mm
方便客户拔插
背墙中线位置，建议离 地500mm
背墙中线上，建议离地 1100mm
为了安全，方便断电可以建 议加装开关
备用插座
常用电器电位布置
烟机 普通灶具/集成灶
微波炉 消毒柜 备插 冰箱/热水器
烟机
中式烟机
欧式烟机
侧吸式烟机
烟机电位布置
分类
中式烟机
常见功率
电位位置
备注
方便插拔电源插头；容
185W-200W
烟机侧面，建议高度在离 易出现设计错误—插座
地1800mm
开在吊柜侧板上
欧式烟机 200W-230W 侧吸烟机 185W-224W
