装配工艺规程
装配工艺规程设计流程
装配工艺规程设计流程装配工艺规程设计是指根据产品的特点和要求，对装配工艺进行细致的规划和设计。
它的目的是为了确保产品的装配质量和效率，并提供操作指导和问题解决方法。
下面是装配工艺规程设计的一般流程：1. 产品分析：对待装配的产品进行全面的分析，包括产品结构、功能和性能要求。
通过了解产品的特点和需求，为后续的工艺设计提供基础。
2. 工艺流程设计：根据产品的结构和功能要求，设计出详细的装配工艺流程。
将产品分解为若干装配单元或零部件，确定每个装配单元或零部件的装配顺序和方法。
可以使用流程图、文字描述或其他方式表达工艺流程。
3. 工艺参数确定：根据产品材料、尺寸、性能等要求，确定每个装配单元或零部件的工艺参数，包括装配工具、设备、工艺文件和检验方法。
确保装配过程中的每个环节都能满足产品质量要求。
4. 工装设计：根据装配工艺流程和参数，设计相应的工装和夹具。
工装和夹具的设计要考虑到产品的特点和装配过程中的工艺需求，提高装配效率和质量。
5. 装配工艺文件编制：根据工艺流程和参数，编制相应的装配工艺文件，包括装配指导书、作业指导书、故障排除手册等。
工艺文件要简明清晰，易于操作和理解。
6. 工艺验证：对设计好的装配工艺进行验证，以确保其可操作性和有效性。
可以通过样品试装、装配实践和质量评估等方式进行验证。
根据验证结果，及时进行修正和改进。
7. 工艺培训：对装配工艺的操作人员进行培训，使其熟悉工艺流程和要求。
培训内容可以包括工艺文件解读、装配操作技巧、问题解决方法等。
8. 工艺改进：根据装配过程中的实际情况和反馈信息，不断改进装配工艺。
通过经验总结和问题解决，提高装配效率和质量。
装配工艺规程设计是一个循序渐进的过程，需要综合考虑产品特点、工艺要求和实际情况。
在设计过程中，要与相关部门和人员充分沟通和协作，确保装配工艺规程能够达到预期的效果。
同时，还要密切关注技术发展和创新，不断提升装配工艺的水平和能力。
9. 工艺优化：在装配工艺规程设计完成后，还可以进行工艺优化的工作。
装配工艺规程
装配工艺规程背景在生产制造过程中，如何保证产品的质量是至关重要的。
而装配工艺规程是保证产品装配过程中质量的关键。
本文将介绍装配工艺规程的定义、编制步骤和主要内容。
定义装配工艺规程是为了保证产品质量，减少生产过程中的失误，达到生产效率的最大化而编制的指导性文件。
它是生产过程中的重要依据之一，它包括产品的装配图、装配顺序、所需部件的清单和相应的检验、调试和测量方法及质量标准等，是保证生产过程质量和效率的关键性文件。
编制步骤第一步：制定流程图和图纸在编制装配工艺规程前，首先需要绘制产品的流程图和图纸。
在此过程中需要考虑到产品的功能要求、换件频率、工艺要求等方面的需要。
这一步需要工艺人员、工程师、制造人员和质量控制人员共同参与。
第二步：确定装配顺序和工序根据产品的图纸和工艺要求，确定产品的装配顺序和工序。
在此过程中需要针对每个工序来编制详细的装配工艺卡和操作指南。
第三步：编制装配工艺卡和操作指南装配工艺卡和操作指南是装配工艺规程的核心。
对于每个工序，应详细地编制操作说明，包括工具和设备，操作方法，步骤流程以及注意事项等。
第四步：确定质量检查标准在编制装配工艺规程时，需要确定产品的质量检查标准。
这些标准应该针对每个产品的具体特点和要求进行定制。
同时，为了满足产品质量的要求，应根据检查标准制定检查计划，以及质量检查报告。
第五步：编制装配工艺规程根据以上步骤，将装配工艺卡、图纸、检查标准、检查计划合并，编制成规范的装配工艺规程。
主要内容产品的装配图产品的装配图是装配工艺规程的基础之一。
通过装配图，可以清晰地说明产品的组装方式和步骤。
装配顺序装配顺序应该详细说明产品的装配顺序、工序和装配卡。
所需部件清单所需部件清单包括产品需要用到的所有部件、工具和设备列表，以及这些物品的数量、规格和型号等信息。
检查和测量方法对于每个工序，应给出相关的检查和测量方法，以保证产品质量符合规定的标准。
质量标准质量标准是指对产品质量的认可标准。
自动装配工艺规程制定
自动装配工艺规程制定引言自动装配工艺规程是指在自动装配生产线上，根据产品特点和生产要求，制定出一系列工艺规范，以确保产品质量和生产效率。
本文将介绍自动装配工艺规程的制定方法和步骤。
1. 工艺规程制定的目的制定自动装配工艺规程的主要目的是为了： - 确保产品的装配质量和稳定性； - 提高生产效率，降低生产成本； - 预防和减少不良品的产生； - 统一生产流程，方便生产管理和监控；2. 工艺规程制定的基本原则在制定自动装配工艺规程时，需要遵循以下基本原则： - 安全性原则：确保工艺过程中不会对人员安全造成威胁； - 可行性原则：要考虑生产设备和工艺工具的可行性； - 经济性原则：在保证产品质量的前提下，尽可能降低生产成本； - 稳定性原则：确保工艺规程的稳定性，不出现频繁的变更； - 灵活性原则：能够适应产品设计和生产工艺的变化。
3. 工艺规程制定的流程3.1. 产品分析和特性评估在制定自动装配工艺规程之前，需要进行产品分析和特性评估，了解产品的结构、功能和性能要求。
通过分析产品的特点，确定适合的装配工艺和方法。
3.2. 工艺流程设计根据产品的结构和特点，设计出适合的工艺流程。
工艺流程包括产品的装配顺序、装配工具的选择和使用方法、检测和测试的步骤等。
3.3. 工艺参数设定根据产品的性能要求和装配工艺流程，确定关键的工艺参数。
工艺参数包括装配力度、装配速度、装配角度等。
在确定工艺参数时，需要考虑产品的稳定性和可靠性。
3.4. 工艺评估和优化制定好初步的工艺规程后，需要对工艺进行评估和优化。
通过装配实验和试生产，评估工艺的稳定性、合理性和可行性，然后进行优化，使工艺规程更加完善。
3.5. 工艺规程的编写和发布根据工艺规程的制定结果，编写工艺规程文件。
工艺规程文件包括工艺流程、工艺参数、操作规范等内容。
编写完成后，进行审查和审核，然后发布给生产线上的操作人员。
4. 工艺规程的执行和管理4.1. 工艺规程的培训和指导在工艺规程发布后，需要对操作人员进行培训和指导，使其了解工艺规程的要求和操作方法。
简述装配工艺规程的内容
简述装配工艺规程的内容
装配工艺规程是指针对某种制造产品,制订的、包括各种操作工艺、质量控制、安全保障等方面的书面规定文件。
其主要内容包括以下几个方面：
1.装配工艺流程：包括从下料、机加工、配件加工、清洗、喷漆、电气线路连接、调试等所有的装配工序,按照顺序详细列出。
2.质量控制标准：通过设置装配中的关键节点、质量关键点、工序要点等,保证产品的装配质量,规定物料与零部件的质量标准和检验合格标准。
3.安全措施：制订应对安全隐患的预防和应急措施,规定安全操作步骤、注意事项、防护措施和应急保障等。
4.装配工具与检测设备：清单式地列出所需的专门工具、通用工具、检测设备和检测标准,以及大型设备、机械装备等配备情况,保证装配的效果和质量。
5.装配生产能力和记录：制订装配工艺流程所需的人员、物料、设备、工位、工时和产出等指标,同时要求对装配过程中的各项数据进行记录和归档,为后续的工艺改进和质量保障提供数据依据。
总之,装配工艺规程是化繁为简,规范及标准化企业的制造流程。
制定和执行严谨的装配工艺规程是保证产品质量的必要前提和重要手段。

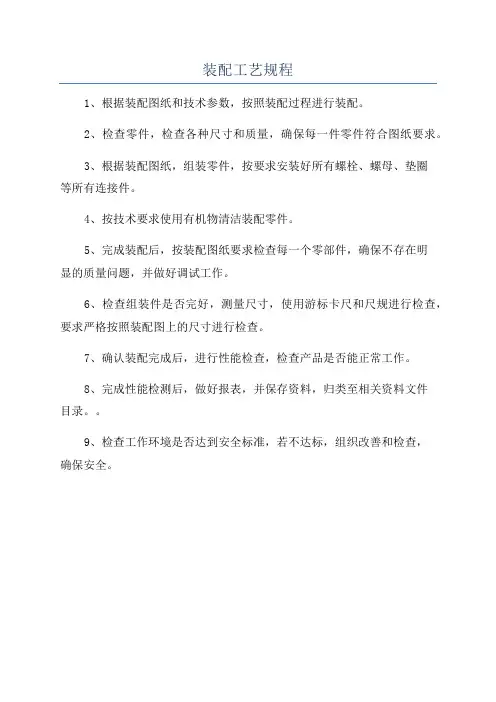

装配工艺规程
装配工艺规程
1、根据装配图纸和技术参数，按照装配过程进行装配。
2、检查零件，检查各种尺寸和质量，确保每一件零件符合图纸要求。
3、根据装配图纸，组装零件，按要求安装好所有螺栓、螺母、垫圈
等所有连接件。
4、按技术要求使用有机物清洁装配零件。
5、完成装配后，按装配图纸要求检查每一个零部件，确保不存在明
显的质量问题，并做好调试工作。
6、检查组装件是否完好，测量尺寸，使用游标卡尺和尺规进行检查，要求严格按照装配图上的尺寸进行检查。
7、确认装配完成后，进行性能检查，检查产品是否能正常工作。
8、完成性能检测后，做好报表，并保存资料，归类至相关资料文件
目录。
9、检查工作环境是否达到安全标准，若不达标，组织改善和检查，
确保安全。
装配工艺规程的制定第七章
第四节 装配工艺规程的制定
4.划分装配工序，设计工序内容 装配顺序确定以后.根据工序集中与分散的程度将装配工艺过 程划分为若干工序.并进行工序内容的设计工序内容设计包括 以下几个方面的工作： (1)制定工序的操作规范.如过盈配合所需的压力、紧固件的 预紧扭矩等。 (2)确定设备和工艺装备.如需专用设备和工装.提出设计任务 书。 (3)确定工序时间定额.平衡工序节拍等。
制定装配工艺规程的原则依然是在保证质量的前提下.尽量提 高生产率和降低成本。具体来说有以下几点。 (1)保证产品的装配质量.争取最大的精度储备.以延长产品的 使用寿命。 (2)尽量减少手工装配工作量.降低劳动强度. (3)缩短装配周期.提高装配效率。 (4)尽量减少装配成本.减少装配占地面积.
下一页 返回
上一页 下一页 返回
第四节 装配工艺规程的制定
四、装配单元系统图
为了清晰直观地表不装配顺序.生产中常常使用装配单元系统 图。在系统图中.每个零件或组件、部件都用一个长方格表不. 长方格的上方注明单元名称.左下方填写单元编号.右下方填 写参加装配的单元数量.
上一页 下一页 返回
第四节 装配工艺规程的制定
上一页 返回
第四节 装配工艺规程的制定
二、制定装配工艺规程的原始资料
(1)产品的装配图和验收技术标准 (2)产品的生产纲领 (3)现有的生产条件 (4)国内外同类产品的有关资料
上一页 下一页 返回
第四节 装配工艺规程的制定
三、制定装配工艺规程的方法和步骤
1.研究产品装配图及验收技术标准 在研究过程中了解产品及部件的具体结构、装配精度要求和 检查验收的内容及方法.审查产品的结构工艺性、研究设计人 员已确定的装配方法等.
装配工艺规程的制定
2、确定装配顺序的一般原则
1）预处理工序先行： 如零件的清洗、去毛刺与飞边、防绣和防腐处理、油漆和
干燥等。 2）先基准后其他：
先进行基准件的装配，以便保证装配过程的稳定性。 3）先下后上：
应用——固定式装配多用于单件小批生产；或装配时不便移动
的大型机械，或装配时移动会影响精度的产品。
2）移动式装配
将产品或部件置于装配线上，通过连续或间歇的移动使其 顺次经过各装配工作地，以完成全部装配工作。
移动式装配：连续移动、间歇移动、变节奏移动。 特点：较细划分装配工序，
广泛采用专用设备及工装， 生产率高， 对工人技术水平要求较低， 易于保证质量。
▪ 7）冲击性质的装配、压力装配和热装配或补充加工 的装配工序应尽量先行，以免破坏后续的装配质量。
▪ 8）使用相同设备及工艺装备的装配，有共同特殊装 配环境的装配，处于基准件同方位的装配应尽可能 连续安排。
大批大量生产中，要制订装配工序卡片，详细说明 该装配工序的工艺内容，以直接指导工人进行操作。
除了装配工艺过程卡片及装配工序卡片以外，还应 有装配检验卡片及试验卡片，有些产品还应附有测试报 告、修正（校正）曲线等。
（7）制定产品检测与试验规范
产品装配完毕，应按产品技术性能和验收技术条件制 定检测与试验规范。
单件小批生产中，装配精度要 求高且零件数较多的场合
中小型柴油机的活塞与缸套、 活塞与活塞销、滚动轴承的内 外圈与滚子
车床尾座垫板、滚齿机分度蜗 轮与工作台装配后精加工齿形
调整法
除必须采用分组法选配的精度 配件外，调整法可用于各种装 配场合
机械加工实训主题5 机械装配
单元1 装配工艺规程
三、制订装配工艺规程的步骤
（3） 确定装配顺序 首先选择装配基准件，然后根据装配结构的具体情况，按照“先 下后上，先内后外，先难后易，先精密后一般，先重后轻”的规律， 首先进行基础零部件的装配，使产品重心稳定；先装产品内部零部件 ，使其不影响后续装配作业；先利用较大空间进行难装零件的装配， 再去确定其他零件或分组件。确定装配顺序应注意预处理工序在前， 如零件的去毛刺、清洗、防锈防腐、涂装、干燥等。 （4） 划分装配工序 装配顺序确定后，还要将装配工艺过程划分为若干工序，并确定 各个工序的工作内容、所需的设备、工具和夹具及时间定额等。
单元1 装配工艺规程
五、装配工序及装配工步的划分
通常将整台机器或部件的装配工作，分成装配工序和装配工步顺 序来进行。由一个工人或一组工人在不更换设备或地点的情况下完成 的装配工作，叫做装配工序。用同一工具不改变工作方法，并在固定 的位置上连续完成的装配工作，叫做装配工步。
划分装配工序的一般步骤为： ① 划分装配工序，确定各工序作业内容（如清洗、刮削、平衡 、过盈连接、螺纹连接、校正、检验、试运转、油漆、包装等）。 ② 确定各工序所需的设备和工具。 ④ 制定各工序装配质量要求与检验项目与方法。 ⑤ 确定各工序的时间定额，平衡各工序的工作节拍。
单元2 装配工作
一、装配工作的组织形式
结构复杂产品的装配工作常分为部件装配和总装配两种。凡是将两 个或两个以上零件组合在一起或将零件与几个组件结合在一起，成为一 个装配单元的工作均称为部件装配。部件装配是产品进入总装以前的装 配工作。将零件和部件结合成一台完整产品的过程称为总装配。
装配工作的组织形式随着生产类型和产品复杂程度而不同，一般分 为固定式装配和移动式装配两种。
装配工艺规程
装配工艺规程基本概念装配按照一定的技术要求,将若干个零件装成一个组件或部件,或将若干个零件,部件装成一个机器的工艺过程,称为装配部件装配凡是将两个以上的零件结合在一起或将零件与几个组件结合在一起,成为一个装配单位的装配工作叫部件装配装配工序由一个或一组工人在不更换设备或地点的情况下完成的装配工作叫装配工序装配方法：完全互换装配法：在装配时各配合零件不经修配、选择或调整即可达到装配精度的方法;选择装配法：将组成环的公差放大到经济加工精度,通过选择合适的零件进行装配,以保证达到规定的安装精度;调整装配法：装配时,根据装配实际的需要,改变产品中可调整的零件的相对位置或选用合适的调整件以达到装配精度的方法;修配装配法：装配时,根据装配的实际需要,在某一零件上除去少量预留修配量,以达到装配精度的方法;装配工作的要点：零件的清理和清洗工作;清理工作包括去除残留的型砂、铁锈、切削等;相配表面在配合或连接前的润滑;相配零件的配合尺寸要准确;试车时的事前检查;边装配边检查试车时的事前检查;装配尺寸链：指把影响某一装配精度的有关尺寸彼此按顺序地连接起来形成一个封闭图形,这些相互关联的封闭尺寸图形,称为装配尺寸链;全部组成尺寸为不同零件设计尺寸;组成装配尺寸链至少有增环,减环和封闭环装配尺寸链的计算：根据装配方法,尺寸链的解法有完全互换法,选择法,修配法和调整法封闭环基本尺寸,等于增环的基本尺寸之和减去减环的基本尺寸之和封闭环的公差,等于所有组成环的公差之和装配工艺规程装配工艺过程及内容组成：Ⅰ装配前的准备工作：对零件进行清理和清洗；对某些零件进行修配,密封性实验或旋转件的平衡实验Ⅱ装配工作：装配工作包括部件装配和总装配;把零件和部件结合成一台完整产品的过程称为总装配;产品在进入总装以前的装配工作称为部件装配;部件装配是从蕨零件开始的,装配蕨件可以是一个精简也可以是低一级的装配单位Ⅲ调整,精度检查和试车：调整是指调节零件或机构的相对位置；装配精度检验包括工作精度检验和几何精度检验；试车是机器装配后,按设计要求进行运转实验；喷漆,涂油和装箱制定装配工艺规程内容原则：1．保证产品装配质量；２．合理安排装配工序；３．尽可能少占车间的生产面积方法：１．要对产品进行分析；２．确定组织形式；３．制定装配工艺卡片内容：１．确定装配技术要求；２．制定检验方法；３．选择装配所需设备,工具；４．制定时间定额．。
自动装配工艺规程制定
自动装配工艺规程制定自动装配工艺规程是一份非常重要的文件，它有助于确保自动装配过程的顺利进行并提高生产效率。
下面是一份自动装配工艺规程的制定步骤：1. 确定目标：在开始制定自动装配工艺规程之前，我们需要明确自动装配的目标是什么。
这包括确定产品的装配要求、预期产量和质量标准等。
2. 分析产品设计：分析产品设计是制定自动装配工艺规程的重要一步。
我们需要仔细研究产品的设计图纸，了解产品的結構和组成，以及装配过程中可能涉及的工艺难点。
3. 设定装配顺序：基于产品设计，我们需要确定装配的先后顺序。
这包括确定组装的顺序、各个组件的装配点和装配方式等。
需要注意的是，在确定装配顺序时，应考虑到组件之间的相互作用和装配的合理性。
4. 设计检测和测试流程：为了确保装配产品的质量，我们需要确定适当的检测和测试流程。
这包括确定什么时候进行质量检验以及使用什么方法进行检验，如视觉检测、尺寸测量和功能性测试等。
5. 确定装配工具和设备：选择合适的工具和设备对于自动装配工艺的有效实施至关重要。
我们需要确定适合自动装配的工具和设备，并确保它们的质量和性能能够满足装配要求。
6. 制定操作操作指导书：操作指导书是自动装配过程中的重要参考文件。
我们需要编写详细的操作指导书，以确保每个装配操作都能够准确执行。
操作指导书应包含装配过程的详细步骤、注意事项以及可能出现的问题和解决方法。
7. 培训和测试：制定自动装配工艺规程后，我们需要对装配人员进行培训，并进行测试以确保他们能够熟练地执行所制定的工艺规程。
8. 定期评估和改进：自动装配工艺规程应定期进行评估和改进。
我们需要根据实际生产情况和质量反馈，对工艺规程进行调整和改进，以提高装配的效率和质量。
通过遵守自动装配工艺规程，我们可以确保装配过程的正常运行，并提高产品的质量和生产效率。
制定自动装配工艺规程需要充分考虑产品设计、装配顺序、检测流程、工具设备、操作指导书以及培训和改进等方面的内容。
装配工艺规程的内容包括
装配工艺规程的内容包括装配工艺规程是指为了保障产品质量和生产效率，在生产制造过程中按照一定的规范和要求制定的一套操作方法和步骤。
它的主要作用是指导生产操作人员进行正确的装配操作，保证产品质量，提高生产效率，从而提高企业的经济效益。
装配工艺规程的内容应当包括以下几个方面：首先，对于要装配的产品，需要明确其相关规格和技术要求，如产品的型号、振动、温度、压力、材料等等，以便在装配过程中根据具体的要求进行相应的操作。
其次，需要明确装配工具、设备和测量工具的选择和使用方法。
对于不同的产品和装配步骤，选用的工具和设备都不相同。
因此，需要指导生产操作人员选择合适的工具和设备，并详细介绍其使用方法、操作步骤和注意事项。
第三，需要详细介绍装配操作的步骤和方法。
不同的产品和不同的装配步骤，需要不同的操作方法。
因此，需要根据具体要求，对每个装配步骤进行详细的指导，包括装配顺序、装配方向、装配位置、装配方法、装配工具等等，并重点介绍操作人员需要注意的事项和避免的错误。
第四，需要对装配操作的过程和结果进行检查和评估。
在装配操作的过程中，需要对每个步骤进行检查和评估，以确保操作的正确性和质量。
同时，还需要对整个装配过程进行评估，根据评估结果调整和改进装配工艺规程。
最后，需要制定一套有效的工艺保证措施和改进措施。
在实施装配工艺规程的过程中，难免出现一些问题和失误，因此需要根据出现的问题，及时制定一些有效的工艺保证措施和改进措施，以保证生产能够顺利进行，提高产品质量和生产效率。
综上所述，一份完整的装配工艺规程应该包括产品规格和技术要求、装配工具设备和测量工具的选择和使用方法、装配操作的步骤和方法、检查和评估过程和结果、以及工艺保证措施和改进措施等内容，通过规范化、标准化的装配操作，提高生产效率和产品质量，确保企业的可持续发展。
机器装配工艺规程设计
机器装配工艺规程设计一、引言二、设计目标1.提高装配质量：通过规范的工艺要求和操作流程，确保机器的装配质量符合标准和要求。
2.提高装配效率：通过优化工艺流程和减少操作环节，提高机器的装配效率和产能。
3.降低成本：通过合理设计工艺流程和采用适当的工艺方法，降低机器的装配成本。
三、设计内容1.工艺流程设计：根据机器的装配过程，确定装配工艺的流程和步骤，确保每个环节的顺序和关联性。
2.工艺参数设计：确定装配工艺的各项参数，包括装配工具、设备和材料的选择，以及装配过程中的温度、压力等参数的控制。
3.工艺指导书设计：编写详细的工艺指导书，包括具体的操作流程、工艺要求和注意事项等，在实际操作过程中提供参考和指导。
4.装配工装设计：根据机器的装配要求，设计和制造适用的装配工装，确保装配过程中的安全和准确性。
5.质量控制设计：制定合理的质量控制措施，包括装配过程中的检验和测试方法，保证机器装配质量的可控性和稳定性。
6.工艺改进设计：建立改进机制，定期评估和改进装配工艺，提高工艺的可持续性和适应性。
四、设计方法1.分析装配要求和设计要求，确定装配工艺的基本要求和目标。
2.根据装配要求和工艺性能，制定合理的工艺流程和操作方法。
3.设计适用的装配工装，确保装配过程中的安全和准确性。
4.确定合理的工艺参数和质量控制方法，保证装配质量的可控性和稳定性。
5.编制详细的工艺指导书，提供实际操作中的参考和指导。
6.建立评估和改进机制，定期评估装配工艺的效果，并进行必要的改进。
五、设计步骤1.分析机器的装配要求和设计要求，确定装配工艺的基本要求和目标。
2.根据机器的装配要求和工艺性能，制定合理的工艺流程和操作方法。
3.设计适用的装配工装，确保装配过程中的安全和准确性。
4.确定合理的工艺参数和质量控制方法，包括装配工具、设备和材料的选择，以及装配过程中的温度、压力等参数的控制。
5.编制详细的工艺指导书，包括具体的操作流程、工艺要求和注意事项等，在实际操作过程中提供参考和指导。
装配工艺规程的制订
机械制造工艺与设备
谢谢观看！
部件装配系统图 产品装配系统图
4.划分装配工序，设计工序内容 装配顺序确定后，根据工序集中与工序分散的程度将装配工艺
过程划分为若干工序，并进行工序内容的设计。工序内容设计包括 制订各工序的操作规范，制订各工序装配质量要求与检测方法，选 择设备和工艺装备，确定时间定额，平衡各工序节拍等。 5.填写工艺文件
机械制造工艺与设备
装配工艺规程的 制订
装配工艺规程的制订
1.1 制订装配工艺规程的基本原则及原始资料
1.制订装配工艺规程的基本原则
1.保证产品的装配质 量，争取最大的精度 储备，以延长产品的 使用寿命。
2.尽量减少手工装配 工作量，降低劳动强 度。
制订模装具配加工艺 规程的工基方本法原则
4.尽量减少装配成本，减少 装配占地面积。
3.合理安排装配顺序和 工序，缩短装配周期， 提高装配效率。
2.制订装配工艺规程的原始资料
1.产品的装配图和验 收技术标准。
2.产品的生产纲领。
制订模装具配加工艺 规程的工原方始法资料
4.国内外同类产品的有关资 料。
3.ห้องสมุดไป่ตู้有的生产条件。现 有的生产条件主要包括 装配车间面积、工艺装 备和工人技术水平等。
单件、小批量生产时，通常只绘制部件装配系统图，装配时可 按部件装配系统图结合产品装配系统图进行装配；成批生产时，除 需绘制装配系统图外，还需编写装配工艺卡，在其上写明工序次序、 简要工序内容、所需设备和工装名称、工人技术等级和时间定额等 项；大量生产时，不仅要编写装配工艺卡，而且应编写装配工序卡， 以便能直接指导工人进行装配。此外，还应按产品装配系统图的要 求，制订装配检验及试验卡片。
3）确定装配顺序 划分好装配单元并选定装配基准件后，就可安排装配顺序。安排装配 顺序的原则有以下几点：
装配工艺规程文件有装配( )
装配工艺规程文件有装配( )1. 引言装配工艺规程文件是在制造企业中用于指导装配工作的重要文件之一。
它详细规定了产品的装配过程、工艺参数、质量要求等内容，有助于提高装配效率、保证产品质量，确保装配工作按照统一标准进行。
在装配工艺规程文件中，装配环节占据着重要位置。
装配环节是指将各个部件和组件按照一定的方法和顺序进行组装，形成最终产品的过程。
装配环节的规范性对于产品的性能、可靠性和质量具有重要影响。
本文将对装配工艺规程文件中的装配环节进行详细说明，包括装配环节的定义、要求和注意事项，以及如何编写装配环节相关内容。
2. 装配环节的定义装配环节是指将产品的零部件和组件按照规定的方法和顺序进行组装的过程。
它是装配工艺中的一个重要组成部分，直接影响产品的性能和质量。
装配环节的定义需要考虑以下几个方面：•组装顺序：装配环节应按照规定的顺序进行，确保装配的合理性和正确性。
•工艺要求：装配环节应符合装配工艺规程文件中的相关要求，包括装配工具、设备和方法等。
•质量控制：装配环节应建立相应的质量控制措施，确保装配过程中的质量。
•安全要求：装配环节涉及到很多机械设备和工具，应注意操作安全，防止事故发生。
3. 装配环节的要求装配环节的要求是指在装配工艺规程文件中对装配环节的具体要求和指导，包括以下几个方面：3.1. 工艺参数在装配环节中，工艺参数是十分重要的。
工艺参数包括装配的温度、湿度、压力等，这些参数的合理设定对于装配质量具有重要影响。
在装配工艺规程文件中，应明确规定各个装配环节的工艺参数要求，以确保装配过程的稳定性和一致性。
3.2. 装配工具和设备不同的装配环节可能需要不同的工具和设备来完成。
在装配工艺规程文件中，应明确规定每个装配环节所需的工具和设备，并对其使用方法、维护保养要求等进行说明。
这有助于确保装配过程的高效性和准确性。
3.3. 质量要求装配环节的质量要求是指对装配过程中的质量进行限定和控制的要求。
在装配工艺规程文件中，应明确规定每个装配环节的质量要求，包括装配过程中的合格率、缺陷接受水平等。
汽车装配工艺设计和发动机装配工艺设计细则
品的生产过程。
一、1. 分析产品图样，划分装配单元，确定装配方法。
2. 拟定装配顺序，划分装配工序。
3. 计算装配时间定额。
4. 确定各工序装配技术要求，质量检查方法和检查工具。
5. 确定装配时零部件的输送方与所需的设备和工具。
6. 选择和设计装配过程中所需的工具、夹具与专用设备。
1. 保证产品装配质量，力求提高质量，以延长产品的使用寿命。
2. 合理安排装配顺序和工序，尽量减少钳工手工劳动量，缩短装配周期，提高装配效率。
3. 尽量减少装配占地面积，提高单位面积生产量。
4. 尽量降低装配成本。
二、制定工艺规程的依据;1. 产品的装配图与验收技术标准。
2. 产品的生产纲领。
3. 现有的生产条件。
三、产品结构的装配工艺性1. 产品应能分成若干个独立装配的装配单元。
2. 要有正确的装配基准。
3. 应便于装配和拆卸。
4. 正确选择装配方法。
5. 应尽量减少装配时的修配和机械加工。
1.选配法：将配合副中各零件仍按经济精度创造，然后选择合适的零件进行装配，以保证装配精度。
2.修配法：在零件上预留修配量，在装配过程中用手工锉、刮、研等方法修去该零件上的余量，以满足装配精度。
3.调整法：原则上与修配法相似，用一个可调整零件，在装配时调整它在机器中的位置或者增加一个定尺寸零件以达到装配精度。
4.互换法：实质上是控制零件加工误差来保证装配精度的一种方法；六、1、发动机的冷磨合冷磨合是将装配好等待磨合的发动机，安装固定在磨合试验台上，利用外来动力 (如电动机加变速器，或者磨合好的发动机)，带动待磨合的发动机以不同的转速运转，在惯性负荷作用下实现磨合的方法，如图所示为发动机冷磨合试验台。
发动机冷磨合规X 与注意事项是：①冷磨合的发动机要加足机油，通常用20 号机械油作为发动机机油，机油要保持正常的机油压力，以便有利于散热和冲洗磨擦面。
②冷磨合时，普通不装火花塞(汽油机)或者喷油器(柴油机)，燃油供给系也应住手供油，以减轻发动机运动部件的负荷，有利于发动机运动部件初始阶段的磨合。
装配工艺规程的设计原则和基本内容
装配工艺规程的设计原则和基本内容
1、制订装配工艺规程的基本原则
将装配工艺过程用文件形式规定下来就是装配工艺规程。
它是指导装配工作的技术文件，也是进行装配生产方案及技术预备的主要依据。
从广义上讲，机器及其部件、组件装配图，尺寸链分析图，各种装配夹具的应用图，检验方法图及其说明，零件机械加工技术要求一览表，各个“装配单元”及整台机器的运转、试验规程及其所用设备图，以至于装配周期表等，均属于装配工艺范围内的文件。
在制订机器装配工艺规程时，一般应着重考虑以下原则：
1）保证产品装配质量，并力求提高装配质量，以延长产品的使用寿命；
2）合理支配装配工序，尽量削减钳工装配工作量；
3）提高装配工作效率，缩短装配周期；
4）尽可能削减车间的作业面积，力争单位面积上具有最大生产率。
2、装配工艺规程的内容
1）分析产品图样，确定装配组织形式，划分装配单元，确定装配方法；
2）拟定装配挨次，划分装配工序，编制装配工艺系统图和装配工艺规程卡片；
3）选择和设计装配过程中所需要的工具、夹具和设备；
4）规定总装配和部件装配的技术条件，检查方法和检查工具；
5）确定合理的运输方法和运输工具；6）制定装配时间定额。
装配工艺规程包含( )文件
装配工艺规程包含( )文件装配工艺规程包含哪些文件？在机械制造行业中，装配工艺规程是非常重要的文件之一。
它记录了产品的装配过程，以及所需的材料、设备、工具和环境条件等信息。
因此，装配工艺规程的编制必须十分严谨。
在编制过程中，需要包含以下文件：一、工艺流程图工艺流程图是装配工艺规程的核心文件之一。
它详细描述了整个装配过程的步骤、顺序和要求，以及各种工艺参数的设置和调整方法。
在编制工艺流程图时，需要考虑到生产效率、质量要求和安全性等方面，以确保装配过程的顺利进行。
二、装配图纸装配图纸是装配工艺规程的重要依据之一。
它是产品设计图纸的进一步完善，包含了所有零部件的尺寸、形状、材料和加工要求等信息，以及装配时的定位、配合和固定方式等细节。
在编制装配图纸时，需要考虑到零部件的匹配度、加工精度和装配精度等因素，以确保产品的质量和性能。
三、工艺文件工艺文件是装配工艺规程的重要组成部分之一。
它包括了工艺参数表、检验标准、工艺评定表等内容。
其中，工艺参数表是记录各种加工和装配参数的表格，包括了所需的材料、设备、工具和环境条件等信息，以及各种操作的步骤和要求。
检验标准则是记录产品检验的标准和方法，以确保产品的质量符合要求。
工艺评定表则是记录工艺的评定结果和所需改进的方向和措施等内容。
四、操作指导书操作指导书是装配工艺规程的重要补充文件之一。
它详细描述了操作人员在装配过程中应该注意的事项和步骤，以及各种操作的安全提醒和注意事项。
在编制操作指导书时，需要考虑到操作人员的技能水平和经验，以确保操作的准确性和安全性。
五、其他文件除了以上几种文件外，装配工艺规程还可能包括其他文件，例如工具清单、材料清单、环境条件记录等。
这些文件都是为了确保装配工艺的可控性和可追溯性而设置的。
装配工艺规程包括了多种文件和信息，旨在确保产品装配的质量、效率和安全性。
在编制过程中，需要考虑到各种因素的影响，并综合考虑各种因素的优先级和重要性，以确保规程的完整性和准确性。
装配工艺规程
在大批大量生产中，要制订装配工序卡片，详细说明该装 配工序的工艺内容，以直接指导工人进行操作。
除了装配工艺过程卡片及装配工序卡片以外，还应有装配 检验卡片及试验卡片，有些产品还应附有测试报告、修正 （校正）曲线等。
机械制造基础——第12章
4.9.3 装配工艺规程的制订
用文件的形式将装配内容、顺序、操 作方法和检验项目等规定下来，作为 指导装配工作和组织装配生产的依据
的技术文件，称为装配工艺规程
它对于保证装配质量、提高装配生 产效率、减轻工人劳动强度以及降
低生产成本等都有重要的作用
制订装配工艺的 基本原则及原始资料
方式 轴承、油封等
平衡
对有关旋转零件进行平衡
校正、 调整与 配作
校正就是在装配过程中通过找正、 找平及相应的调整工作来确定相
关零件的相互位置关系；
调整就是调节相关零件的相互位置
验收 试验
配作是指在装配过程中的配钻、 配铰、配刮、配磨等
根据其质量验收标准进行
制定装配工艺规程的步骤
分析产品的原始资料 确定装配方法的组织形式 划分装配单元 确定装配顺序 划分装配工序 编制装配工艺文件 制定产品检测与试验规范
1、 1）研究产品图样及验收技术条件 产品 2）装配尺寸链分析计算、选择装配方法 分析 各种装配方法的适用范围和应用实例
装配方法
完全互 换法
不完全互 换法
适 用范 围
应 用举例
适用于零件数较少、批量很 大、零件可用经济精度加工时
适用于零件数稍多、批量大、 零件加工精度可适当放宽时
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装配工艺规程
基本概念
装配
按照一定的技术要求，将若干个零件装成一个组件或部件，或将若干个零件，部件装成一个机器的工艺过程，称为装配
部件装配
凡是将两个以上的零件结合在一起或将零件与几个组件结合在一起，成为一个装配单位的装配工作叫部件装配
装配工序
由一个或一组工人在不更换设备或地点的情况下完成的装配工作叫装配工序
装配方法：
完全互换装配法：在装配时各配合零件不经修配、选择或调整即可达到装配精度的方法。
选择装配法：将组成环的公差放大到经济加工精度，通过选择合适的零件进行装配，以保
证达到规定的安装精度。
调整装配法：装配时，根据装配实际的需要，改变产品中可调整的零件的相对位置或选用
合适的调整件以达到装配精度的方法。
修配装配法：装配时，根据装配的实际需要，在某一零件上除去少量预留修配量，以达到
装配精度的方法。
装配工作的要点：零件的清理和清洗工作。
清理工作包括去除残留的型砂、铁锈、切削等。
相配表面在配合或连接前的润滑。
相配零件的配合尺寸要准确。
试车时的事前检查。
边装配边检查
试车时的事前检查。
装配尺寸链：指把影响某一装配精度的有关尺寸彼此按顺序地连接起来形成一个封闭图形，这些相互关联的封闭尺寸图形，称为装配尺寸链。
全部组成尺寸为不同零件设计尺寸。
组成装配尺寸链至少有增环，减环和封闭环
装配尺寸链的计算：
根据装配方法，尺寸链的解法有完全互换法，选择法，修配法和调整法
封闭环基本尺寸，等于增环的基本尺寸之和减去减环的基本尺寸之和
封闭环的公差，等于所有组成环的公差之和
装配工艺规程
装配工艺过程及内容
组成：Ⅰ）装配前的准备工作：对零件进行清理和清洗；对某些零件进行修配，密封性实验或旋
转件的平衡实验
Ⅱ）装配工作：装配工作包括部件装配和总装配。
把零件和部件结合成一台完整产品的过
程称为总装配。
产品在进入总装以前的装配工作称为部件装配。
部件装配
是从蕨零件开始的，装配蕨件可以是一个精简也可以是低一级的装配单位Ⅲ）调整，精度检查和试车：调整是指调节零件或机构的相对位置；装配精度检验包括工作精度检验和几何精度检验；试车是机器装配后，按设计要求进行运转实验；喷漆，涂
油和装箱
制定装配工艺规程内容
原则：1．保证产品装配质量；２．合理安排装配工序；３．尽可能少占车间的生产面积
方法：１．要对产品进行分析；２．确定组织形式；３．制定装配工艺卡片
内容：１．确定装配技术要求；２．制定检验方法；３．选择装配所需设备，工具；４．制定时间定额．。
