第二节分型面的选择一、分型面及其基本形式为了塑件的脱模和安放嵌件的需要,模具型腔由两部分或更多部分组成,这些可分离部分的接触表面即称为分型面。

一副塑料模具根据需要可能有一个或两个以上分型面。

分型面可能是垂直于合模方向或倾斜于合模方向,也可能是平行于合模方向。

合模方向通常是指上模与下模、动模与定模闭合的方向.通常分型面的形状有平面、斜面、阶梯面、曲面几种形式。

二、分型面选择的一般原则分型面的选择很重要,它对塑件的质量、操作难易、模具结构及制造影响很大。

在选择分型面时应遵循以下基本原则:1。

分型面应选在塑件外形最大轮廓处,才能使塑件顺利地脱模。

2。

确定有利的留模方式,便于塑件顺利脱模。

在注射成型时,因推出机构一般设置在动模一侧,故分型面应尽量选在能使塑件留在动模内的地方。

3. 当孔间距较小时,却难以设置有效的推出机构,若按图(b)分型,只需在动模上设置一个简单的推件板作为脱模机构,故较为合理。

4。

保证塑件的精度要求。

对于同轴度要求高的塑件,在选择分型面时,最好把要求同轴部分放在分型面的同一侧(见右下图),避免由于合模精度的影响而引起形状和尺寸上的偏差.5.满足塑件的外观质量要求。

因为分型面不可避免地要在塑件上留下痕迹,所以分型面最好不要选在塑件光滑的外表面或带圆弧的转角处.6.便于模具加工制造。

7。

考虑成型面积和锁模力。

为了可靠地锁模以避免胀模溢料现象的发生,选择分型面时应尽量减少塑件在合模分型面上的投影面积。

8。

对侧向抽芯的影响。

一般侧向分型抽芯机构的侧向抽拔距离都较小,故选择分型面时,应将抽芯或分型距离长的一方放在动、定模开模的方向上,而将短的一方作为侧向分型的抽芯.9. 考虑排气效果。

分型面应尽量与型腔充填时塑料熔体的料流末端所在的型腔内壁表面重合,以利于把型腔内的气体排出。

思考与练习1。

分型面选择的一般原则有哪些?试举例说明。

2。

分析(作业)产品零件图,确定分型面的位置。

3给图中两个塑件选择分型面,并注明动模和定模的方向。

分型面的选择原则有哪些

分型面的选择原则有哪些

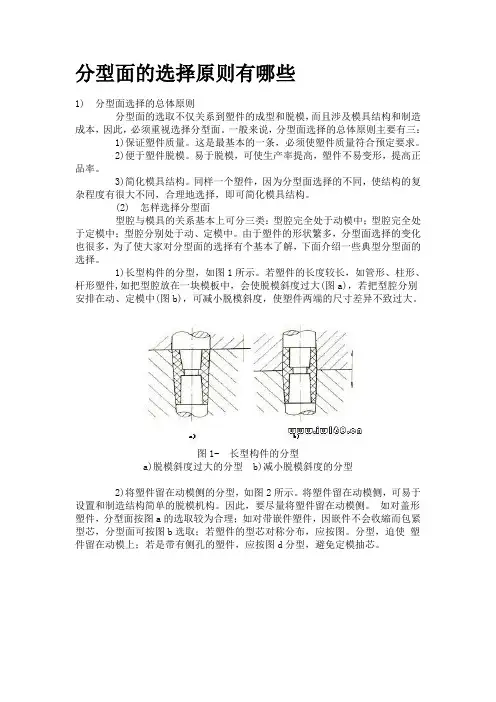

分型面的选择原则有哪些1) 分型面选择的总体原则分型面的选取不仅关系到塑件的成型和脱模,而且涉及模具结构和制造成本,因此,必须重视选择分型面。

一般来说,分型面选择的总体原则主要有三:1)保证塑件质量。

这是最基本的一条,必须使塑件质量符合预定要求。

2)便于塑件脱模。

易于脱模,可使生产率提高,塑件不易变形,提高正品率。

3)简化模具结构。

同样一个塑件,因为分型面选择的不同,使结构的复杂程度有很大不同,合理地选择,即可简化模具结构。

(2) 怎样选择分型面型腔与模具的关系基本上可分三类:型腔完全处于动模中;型腔完全处于定模中;型腔分别处于动、定模中。

由于塑件的形状繁多,分型面选择的变化也很多,为了使大家对分型面的选择有个基本了解,下面介绍一些典型分型面的选择。

1)长型构件的分型,如图1所示。

若塑件的长度较长,如管形、柱形、杆形塑件,如把型腔放在一块模板中,会使脱模斜度过大(图a),若把型腔分别安排在动、定模中(图b),可减小脱模斜度,使塑件两端的尺寸差异不致过大。

图1- 长型构件的分型a)脱模斜度过大的分型 b)减小脱模斜度的分型2)将塑件留在动模侧的分型,如图2所示。

将塑件留在动模侧,可易于设置和制造结构简单的脱模机构。

因此,要尽量将塑件留在动模侧。

如对盖形塑件,分型面按图a的选取较为合理;如对带嵌件塑件,因嵌件不会收縮而包紧型芯,分型面可按图b选取;若塑件的型芯对称分布,应按图。

分型,迫使塑件留在动模上;若是带有侧孔的塑件,应按图d分型,避免定模抽芯。

图2- 将塑件留在动模侧的分型a)盖形塑件 b)带嵌件塑件 c)型芯对称塑件 d)有侧孔塑件3)保证塑件外观质量的分型,如图3所示。

塑件的外观质量是需要保证的,在选择分型面时认真考虑,如在平滑的表面或圆弧曲面上应尽量不设置分型面.图a是保持曲面光滑的分型,图b是可减少飞边的分型,图c是可减少溢料的分型。

图3- 保证塑件外观质量的分型a)使曲面光滑的分型 b)减少飞边的分型 c)减少溢料的分型4)有利于排气的分型,如图4所示。
