液压与汽压传动课程设计说明书
液压与气压传动课程设计说明书
液压与气压传动课程设计说明书液压与气压传动课程设计说明书一、课程设计目的：本课程设计旨在培养学生对液压与气压传动原理的理解和应用能力，通过实践操作和设计，使学生能够独立完成液压与气压传动系统的设计和优化，提高学生的工程实践能力和综合素质。
二、课程设计内容：1. 液压与气压传动系统的基本原理和工作原理；2. 液压系统的设计方法和步骤；3. 气压系统的设计方法和步骤；4. 液压与气压传动系统的组成和结构设计；5. 液压与气压传动系统的参数优化和调试；6. 液压与气压传动系统的故障分析和排除。
三、课程设计要求：1. 学生需要独立完成一个液压传动系统和一个气压传动系统的设计和优化；2. 设计过程中需要合理选择和搭配液压和气压元件，并进行参数计算和模拟仿真；3. 设计结果需要满足给定的工作要求和性能指标，并经过实践验证和调试；4. 设计过程中需要考虑系统的安全性、可靠性和经济性。
四、课程设计步骤：1. 确定液压传动系统和气压传动系统的工作要求和性能指标；2. 研究液压传动系统和气压传动系统的工作原理和结构组成；3. 选择和搭配液压和气压元件，并进行参数计算和模拟仿真；4. 设计液压传动系统和气压传动系统的结构和布置；5. 进行液压传动系统和气压传动系统的组装和调试；6. 验证设计结果和性能指标，并进行优化和改进；7. 撰写课程设计报告，总结设计过程和结果。
五、课程设计评分标准：1. 设计过程的完整性和合理性（30%）；2. 设计结果的准确性和满足性能指标（30%）；3. 实践操作和调试的技能和效果（20%）；4. 课程设计报告的撰写和总结能力（20%）。
六、参考资料：1. 《液压与气压传动技术手册》；2. 《液压与气压传动系统设计与仿真实例》；3. 《液压与气压传动系统设计与应用》；4. 《液压与气压传动系统故障分析与排除》。
以上是液压与气压传动课程设计的说明书，希望能对你有所帮助。
液压与气压传动课程设计
液压与气压传动课程设计一、引言液压与气压传动是机械传动中常用的两种传动方式，通过液体或气体介质的压力传递力量和能量。
本课程设计旨在深入了解液压与气压传动的原理和应用，提升学生对该领域的理论和实践能力。
二、课程设计目标本课程设计的目标是让学生掌握液压与气压传动的基本原理和工作方式，了解其在工程领域中的应用，并能够运用所学知识解决实际问题。
具体目标如下：1. 理解液压与气压传动的基本概念和原理；2. 掌握液压与气压系统的工作特点和工作原理；3. 学习液压与气压元件的结构和功能，能够进行系统的选型和设计；4. 能够分析和解决液压与气压传动系统中的常见问题；5. 了解液压与气压传动在工程领域中的典型应用，并能够进行系统设计和优化。
三、课程设计内容本课程设计主要包括以下几个方面的内容：1. 液压与气压传动的基本概念和原理介绍；2. 液压与气压传动系统的工作特点和工作原理；3. 液压与气压元件的结构和功能；4. 液压与气压传动系统设计与优化；5. 液压与气压传动在工程领域中的典型应用。
四、课程设计教学方法本课程设计采用多种教学方法，包括理论授课、实验教学和工程案例分析等。
具体教学方法如下：1. 理论授课：通过教师讲解、课件演示等方式，向学生传授液压与气压传动的基本概念和原理；2. 实验教学：通过实验操作，让学生亲自操纵液压与气压传动系统，了解其工作特点和工作原理；3. 工程案例分析：通过分析实际工程案例，让学生应用所学知识解决实际问题，培养实践能力。
五、课程设计评估方法本课程设计的评估方法主要包括考试、实验报告和实际案例分析等。
具体评估方法如下：1. 考试：通过理论知识的考试，检验学生对液压与气压传动的理解程度；2. 实验报告：要求学生根据实验操作结果，撰写实验报告，评估学生对实验内容的掌握程度；3. 实际案例分析：要求学生分析实际工程案例，提出解决方案，评估学生综合运用所学知识的能力。
六、课程设计参考书目为了帮助学生更好地学习本课程设计内容，建议学生参考以下书目：1. 《液压与气压传动原理与应用》；2. 《液压与气压传动系统设计与优化》；3. 《液压与气压传动工程案例分析》。
液压与气压传动课程设计
河南工学院液压与气压传动课程设计说明书专业：班级：学号：姓名：指导教师：日期：一、液压与气压传动课程设计的目的1、巩固和深化已学的理论知识，掌握液压系统设计计算的一般方法和步骤。
2、锻炼机械制图，结构设计和工程运算能力。
3、熟悉并会用有关国家标准、部颁标准、设计手册和产品样本等技术资料。
4、提高学生使用计算机绘图软件（如AutoCAD等）进行实际工程设计的能力。
二、课程设计题目题目（一）设计一台卧式单面多轴钻镗两用组合机床液压系统，要求完成如下的动作循环：夹紧——快进——工进——死挡铁停留——快退——松开——原位停止；机床有16个主轴，钻削加工Φ13.9mm的孔14个，Φ8.5mm的孔2个，工件材料为铸铁，硬度HB240。
动力滑台采用平导轨，工进速度要求无级调速，如用高速刚钻头进行加工，其他参数如下表所示。
试完成以下工作：1、进行工况分析，绘制工况图。
2、拟定并绘制液压系统原理图（A3）。
3、绘制液压缸装配图（A3）。
4、编写课程设计说明书。
题目（二）设计一台小型液压机的液压系统，要求实现：快速空程下行——慢速加压——保压——快速回程——原位停止的工作循环。
设计数据见下表格。
试完成以下工作：1、进行工况分析，绘制工况图。
2、拟定并绘制液压系统原理图（A3）。
3、绘制液压缸装配图（A3）。
4、编写液压课程设计说明书。
《液压与气压传动》课程设计说明书三、分组安排按学号后两位数字分配题目和数据，具体安排如下表所示：双数同学做题目（二）：四、参考资料1、教材相应章节。
2、《机械零件设计手册》（液压与气动部分）冶金出版社3、《机械设计手册》（液压传动部分）化学工业出版社4、《液压工程手册》（上、下册）机械工业出版社5、《液压传动系统设计与应用实例解析》机械工业出版社6、《液压系统设计实例教程》化学工业出版社7、《液压传动设计指南》化学工业出版社。
液压与气压传动课程设计 说明书

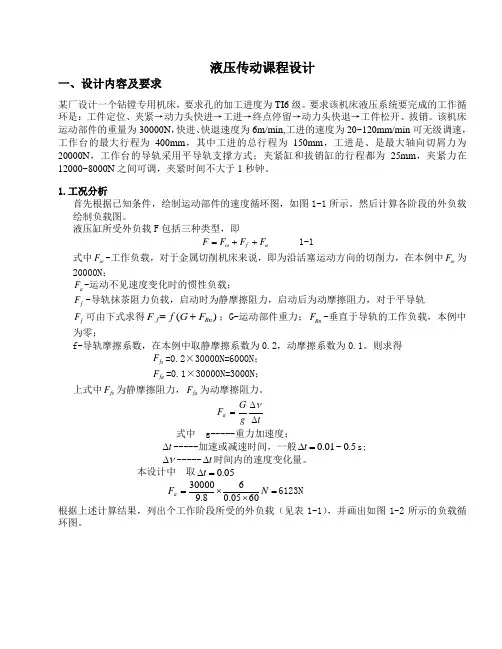

液压传动课程设计一、设计内容及要求某厂设计一个钻镗专用机床，要求孔的加工进度为TI6级。
要求该机床液压系统要完成的工作循环是：工件定位、夹紧→动力头快进→工进→终点停留→动力头快退→工件松开、拔销。
该机床运动部件的重量为30000N ，快进、快退速度为6m/min,工进的速度为20~120mm/min 可无级调速，工作台的最大行程为400mm ，其中工进的总行程为150mm ，工进是、是最大轴向切屑力为20000N ，工作台的导轨采用平导轨支撑方式；夹紧缸和拔销缸的行程都为25mm ，夹紧力在12000~8000N 之间可调，夹紧时间不大于1秒钟。
1.工况分析首先根据已知条件，绘制运动部件的速度循环图，如图1-1所示。
然后计算各阶段的外负载绘制负载图。
液压缸所受外负载F 包括三种类型，即a f F F F F ++=ω 1-1式中ωF -工作负载，对于金属切削机床来说，即为沿活塞运动方向的切削力，在本例中ωF 为20000N ；a F -运动不见速度变化时的惯性负载；f F -导轨抹茶阻力负载，启动时为静摩擦阻力，启动后为动摩擦阻力，对于平导轨f F 可由下式求得)(Rn f F G f F +=；G-运动部件重力；Rn F -垂直于导轨的工作负载，本例中为零；f-导轨摩擦系数，在本例中取静摩擦系数为0.2，动摩擦系数为0.1。
则求得 fs F =0.2×30000N=6000N ；fa F =0.1×30000N=3000N ；上式中fs F 为静摩擦阻力，fa F 为动摩擦阻力。
tg G F a ∆∆=ν式中 g-----重力加速度；t ∆-----加速或减速时间，一般5.0~01.0=∆t s; ν∆-----t ∆时间内的速度变化量。
本设计中 取05.0=∆t=⨯⨯=N F a 6005.068.9300006123N 根据上述计算结果，列出个工作阶段所受的外负载（见表1-1），并画出如图1-2所示的负载循环图。
液压与气压传动课程设计说明书
液压与气压传动课题：液压与气压传动课程设计班级：13 机设一班姓名：李特学号：1 3 1 0 1 0 0 5 1 0液压设计任务说明：一、设计的主要技术参数主要研究卧式钻孔组合机床的液压系统，加工对象为变速箱体孔，加工动作循环为：动力滑台快速趋进工件—>工进I—>工进II —>加工结束快退—>原位停止。
液压系统的原始数据：工进I时的轴向阻力为F1=16500N，速度为（80--100）mm/min；工进II时轴向阻力为F2=9000N，速度为（30--50）mm/min；快进、快退速度为 3.0m/min，加减速时间为0.2s；滑台运动部件质量为560Kg，全行程为305mm（快进为200mm，工进I为100mm，工进II为5mm）。
滑台导轨采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1，要求工作性能可靠、平稳，液压缸效率取值0.9。
夹紧时间为0.5s，夹紧行程为40mm，夹紧力为2000N并要求可调，工作环境温度为25°。
二、设计任务1、液压传动系统方案的对比、选择和工况分析，液压传动系统原理图的拟定，完善。
2、液压元件(包括液压辅助装置）的计算或设计。
3、液压系统性能验算。
4、液压系统工作原理图的绘制。
5、液压部件装配图的绘制。
6、液压说明书的编写。
三、设计要求1、图形符号符合GB786.1-93的液压原理图一张。
2.符合国家制图标准并满足题目要求的液压缸装配图一张。
3、设计说明书一份。
课程设计任务书引言 (6)第1章明确液压系统的设计要求 (7)第2章负载与运动分析 (7)2.1工作负载FW (8)2.2阻力负载f F (8)2.3惯性负载 (8)第3章负载图和速度图的绘制 (9)第4章确定液压系统主要参数 (11)4.1确定液压缸工作压力 (11)4.2计算液压缸主要结构参数 (12)第5章液压系统方案设计 (15)5.1选用执行元件 (15)5.2速度控制回路的选择 (15)5.3选择快速运动和换向回路 (16)5.4速度换接回路的选择 (17)5.5组成液压系统原理图 (18)5.5系统图的原理 (18)5.5.1夹紧 (19)5.5.2快进 (20)5.5.3工进Ⅰ (20)5.5.4工进Ⅱ ................................................................................. 20 5.5.5快退 ..................................................................................... 20 5.5.6工件松夹..............................................................................21 第6章 液压元件的选择 ...................................................................... 21 6.1确定液压泵 .................................................................................. 21 6.1.1计算液压泵的最大工作压力 ............................................. 21 6.1.2计算总流量 ......................................................................... 22 6.2确定其它元件及辅件 .................................................................. 23 6.2.1确定阀类元件及辅件 ......................................................... 23 6.2.2确定油管 ............................................................................. 24 第7章 液压系统性能验算 .................................................................. 25 7.1压力损失的验算及泵压力的调整 .............................................. 25 7.1.1工进时的压力损失验算和小流量泵压力的调整 ............. 25 7.1.2快退时压力损失验算及大流量泵卸载压力的调整 ......... 26 7.1.4沿程压力损失λp ∆∑ ............................................................ 26 7.1.5局部压力损失 ..................................................................... 27 7.2发热温升验算 .............................................................................. 29 设计小结 ................................................................................................... 30 参考文献 (31)引言液压系统已经在各个部门得到越来越广泛的应用，而且越先进的设备，其应用液压系统的部门就越多。
液压与气压课程设计计算说明书
课程设计说明书课题名称：液压与气压传动课程设计学院：机电工程系专业班级：机电一体化技术10-4学号：学生：指导老师：2012 年06 月11 日《液压与气压传动课程设计》评阅书摘要本次主要阐述了组合机床动力滑台液压系统，能实现的工作循环：快进—工进—快退—停止。
液压技术是机械设备中发展速度最快的技术之一，特别是近年来与微电子、计算机技术相结合、使液压技术进入了一个新的阶段。
目前，已广泛应用在工业各领域。
由于近年来微电子、计算机技术的发展，液压元器件制造技术的进一步提高，使液压技术不仅在作为一种基本的传统形式上占有重要的低位而且以优良的静态、动态性能成为一种重要的控制手段。
此次液压设计，除了满足主机在动作和性能方面的要求外，还必须符合体积小、重量轻、成本低、效率高、结构简单、工作可靠、使用和维修方便等一些公认的普遍设计原则。
液压系统的设计主要是根据已知的条件，来确定液压工作方案、液压流量、压力和液压泵及其它元件的设计。
关键字：组合机床液压系统液压缸液压泵换向阀《液压与气压传动课程设计》说明书目录摘要 01设计任务 (2)2 液压回路的工况分析 (3)3. 拟定液压系统原理图 (9)3.1 选择基本回路 (9)3.2 组成液压系统 (10)4.计算和选择液压件及验算液压系统性能 (12)总结 (13)参考文献 (14)1设计任务通过对《液压与气压传动》的学习，初步掌握了基本理论知识。
本课程设计即为了给学生创造一个运用课堂理论知识，解决较复杂的问题的平台，锻炼学生综合利用所学知识的能力。
液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。
本次设计要求设计的专用铣床，其主要的性能参数和性能要求如下：工作台、工件和夹具的总重力为5500N；轴向切削力为30KN；工作台总行程为400mm，工作行程为150mm；快进、快退速度为4.5m/min；工进速度为60~1000mm/min；加速、减速时间均为0.05s；工作台采用平导轨、静摩擦系数为0.2，动摩擦系数为0.1。
液压与气压传动课程设计说明书
液压与气压传动课程设计说明书(共24页)-本页仅作为预览文档封面，使用时请删除本页-液压与气压传动课题：液压与气压传动课程设计班级：13 机设一班姓名：李特学号：1 3 1 0 1 0 0 5 1 0液压设计任务说明：一、设计的主要技术参数主要研究卧式钻孔组合机床的液压系统，加工对象为变速箱体孔，加工动作循环为：动力滑台快速趋进工件—>工进I—>工进II —>加工结束快退—>原位停止。
液压系统的原始数据：工进I时的轴向阻力为F1=16500N，速度为（80--100）mm/min；工进II时轴向阻力为F2=9000N，速度为（30--50）mm/min；快进、快退速度为min，加减速时间为；滑台运动部件质量为560Kg，全行程为305mm（快进为200mm，工进I为100mm，工进II为5mm）。
滑台导轨采用平导轨，静摩擦系数为，动摩擦系数为，要求工作性能可靠、平稳，液压缸效率取值。
夹紧时间为，夹紧行程为40mm，夹紧力为2000N并要求可调，工作环境温度为25°。
二、设计任务1、液压传动系统方案的对比、选择和工况分析，液压传动系统原理图的拟定，完善。
2、液压元件(包括液压辅助装置）的计算或设计。
3、液压系统性能验算。
4、液压系统工作原理图的绘制。
5、液压部件装配图的绘制。
6、液压说明书的编写。
三、设计要求1、图形符号符合的液压原理图一张。
2.符合国家制图标准并满足题目要求的液压缸装配图一张。
3、设计说明书一份。
课程设计任务书引言 (6)第1章明确液压系统的设计要求 (7)第2章负载与运动分析 (7)工作负载FW (8)阻力负载f F (8)惯性负载 (8)第3章负载图和速度图的绘制 (9)第4章确定液压系统主要参数 (11)确定液压缸工作压力 (11)计算液压缸主要结构参数 (12)第5章液压系统方案设计 (15)选用执行元件 (15)速度控制回路的选择 (15)选择快速运动和换向回路 (16)速度换接回路的选择 (17)组成液压系统原理图 (18)系统图的原理 (18)夹紧 (19)快进 (13)工进Ⅰ (13)工进Ⅱ ........................................... 14 快退 (14)工件松夹 (21)第6章 液压元件的选择 (15)确定液压泵 (15)计算液压泵的最大工作压力 ......................... 15 计算总流量 ....................................... 22 确定其它元件及辅件 .. (16)确定阀类元件及辅件 ............................... 16 确定油管 .. (24)第7章 液压系统性能验算 (25)压力损失的验算及泵压力的调整 (25)工进时的压力损失验算和小流量泵压力的调整 ......... 25 快退时压力损失验算及大流量泵卸载压力的调整........ 26 沿程压力损失λp ∆∑ ................................. 26 局部压力损失 ..................................... 27 发热温升验算 ......................................... 29 设计小结 ................................................ 30 参考文献 (31)引言液压系统已经在各个部门得到越来越广泛的应用，而且越先进的设备，其应用液压系统的部门就越多。
液压传动课程设计说明书
目录1 课程设计的目的和基本要求 .................................................................... - 1 -(1)课程设计的目的................................................................................. - 1 -(2) 课程设计的基本要求......................................................................... - 1 - 2 课程设计的主要内容 ................................................................................ - 1 -(1) 课程设计题目..................................................................................... - 1 -(2) 课程设计要完成的主要内容............................................................. - 1 -3 液压系统设计方法 .................................................................................... - 2 -3.1 明确设计依据，进行工况分析....................................................... - 2 -3.1.1设计依据........................................................................................ - 2 -3.1.2工况分析........................................................................................ - 2 -3.2 确定系统方案，拟定液压系统图................................................... - 4 -3.2.1 确定系统方案............................................................................... - 4 -3.2.2 拟定液压系统图........................................................................... - 6 -3.3 液压元件的计算和选择................................................................... - 8 -3.3.1 执行元件主要参数的计算......................................................... - 8 -3.3.2 执行元件所需流量..................................................................... - 11 -3.3.3 作出执行元件工况循环图......................................................... - 11 -3.3.4 选定油泵和确定电动机功率................................................... - 12 -3.3.5 选择控制元件........................................................................... - 13 -3.3.6 选择辅助元件............................................................................. - 14 -3.4 液压系统验算及质术文件的编制................................................. - 17 -(1) 压力损失验算和压力阀的调整压力............................................ - 17 -(2) 油箱容量的验算............................................................................ - 19 -(3) 绘制工作图，编制技术文件........................................................ - 20 -4 课程设计参考题目 .................................................................................. - 21 -液压传动与控制课程设计指导书1 课程设计的目的和基本要求(1)课程设计的目的：《液压传动与控制》课程设计是机械设计制造及其自动化专业学生在学完《流体力学与液压传动》课程之后进行的一个重要的实践性教学环节。
10级车辆2班液压与气压传动课程设计说明书
▪液压与气压传动课程设计卧式单面多轴钻孔组合机床液压系统设计说明书学院：汽车与交通学院班级：10车辆工程2班姓名：刘瑞厚学号：201024151指导老师：周扬民目录一、设计基本要求 (4)1.1主要性能参数 (4)1.2基本结构与动作顺序 (4)二、负载分析 (4)三、液压系统方案设计 (5)3.1确定液压泵类型及调速方式 (5)3.2选用执行元件 (5)3.3快速运动贿赂和速度换接回路 (5)3.4换向回路的选择 (5)3.5组成液压系统绘原理图 (5)四、液压系统的参数计算 (5)（一）液压缸参数计算 (5)1.初选液压缸的工作压力 (5)2.确定液压缸的主要结构尺寸 (5)3.计算液压缸各工作阶段的工作压力、流量和功率 (6)（二）液压泵的参数计算 (7)（三）电动机的选择 (7)1.差动选择 (8)2.工进 (8)3.快退 (8)五、液压元件的选择 (9)5.1液压阀及过滤器的选择 (9)5.2油管的选择 (9)5.3油箱容积的确定 (9)六、验算液压系统性能 (10)（一）压力损失的验算及泵压力的调整 (10)1.工进时的压力损失验算及泵压力的调整 (10)2.快退时的压力损失验算及大流量泵卸载压力的调整 (10)3.局部压力损失 (11)（二）液压系统的发热和温升验算 (11)七、个人总结 (12)八、参考文献 (12)油压机液压系统设计说明书一、设计基本要求（一）、基本结构与动作顺序卧式单面多轴组合机床主要由工作台、床身、单面动力滑台、定位夹紧机构等组成，加工对象为铸铁变速箱体，能实现自动定位夹紧、加工等功能。
工作循环如下：工件输送至工作台—自动定位—夹紧—动力滑台快进—工进—快退—夹紧松开—定位退回—工件送出。
（其中工作输送系统不考虑）（二）、主要性能参数1.轴向切削力F1=24000N；2.滑台移动部件质量m=510kg;3.加减速时间△t=0.2s；4.静摩擦系系数f s=0.2,动摩擦系数f d=0.1，采用平导轨;5.快进行程l1=200mm;工进行程l2=100mm，工进速度30~50mm/min6.工作台要求运动平稳，但可以随时停止运动，两运动滑台完成各自循环时互不干扰，夹紧可谓并能保证。
液压与气压传动课程设计说明书
液压与⽓压传动课程设计说明书⼀、设计题⽬及其要求1、1题⽬：设计⼀台汽车变速箱体孔系镗孔专⽤组合机床的液压系统。
要求该组合机床液压系统要完成的⼯作循环是：夹具夹紧⼯件～⼯作台1快进～⼯作台2⼯进～终点停留～⼯作台快退～⼯作台起点停⽌～夹具松开⼯件。
该组合机床运动部件的重量（含⼯作台基多轴箱）为20000N，快进、快退速度为6m/min，⼀⼯进的速度为800～1000mm/min，⼆⼯进的速度为600～800mm/min，⼯作台的最⼤⾏程为500mm，其中⼯进的总⾏程为300mm，⼯进是的最⼤轴向切削⼒为20000N，⼯作台采⽤⼭字形～平⾯型组合导轨⽀撑⽅式，夹具夹紧缸的夹紧⾏程为25mm，夹紧⼒在20000～14000N之间可调，夹紧时间不⼤于⼀秒钟。
依据以上题⽬完成下列设计任务：1）、完成该液压系统的⼯况分析，系统计算并最终完成该液压系统⼯作原理图的⼯作；2）、根据已完成的液压系统⼯作原理图选择标准液压元件；3）、对上述液压系统钟的液压缸进⾏结构设计，完成液压缸的相关计算何部件装配图设计，并对其中的1～2个⾮标零件进⾏零件图设计。
1、2明确液压系统设计要求本组合机床⽤于镗变速箱体上的孔，其动⼒滑台为卧式布置，⼯件夹紧及⼯进拟采⽤液压传动⽅式。
2、夹紧时间不⼤于⼀秒钟，按⼀秒计算。
3、属于范围数值取中间值。
⼆、⼯况分析2、1动⼒滑台所受负载见表2-1，其中静摩擦负载：=Ffsµ×20000N=3600Ns=G动摩擦负载：=Ffdµ×20000N=2400Nd=GF /KN 惯性负载： N N t v gG F 10202.01.08.920000=?=??=α式中 s µ、d µ，分别为静、动摩擦因数，考虑到导轨的形状不利于润滑油的储存，分别取s µ=、d µ=。
v ?，启动或者制动前后的速度差，本例中v ?=st ?，启动或者制动时间，取t ?=2、2由表1-1和表2-1可分别画出动⼒滑台速度循环图和负载循环图如图2-1和2-2 6图2-2三、确定主要参数3、1 进给缸参数确定1）组合机床属于半精加⼯机床，初选系统⼯作压⼒为为使滑台快进快退的速度相等，并减⼩液压源的流量，将液压缸的⽆杆腔为主⼯作腔，采⽤差动连接，则液压缸的内径D 与活塞杆直径d 的关系为D=2d 。
液压与气压传动课程设计
液压与气压传动课程设计引言液压与气压传动是工程领域中常用的能量传动方式，广泛应用于机械、航空航天、汽车等行业。
本课程设计旨在通过理论学习与实验实践相结合的方式，帮助学生深入理解液压与气压传动的基本原理、构造、工作原理以及应用技术，培养学生的设计和应用能力。
课程设计目标理解液压与气压传动的基本理论和原理；掌握液压与气压传动的构造和工作原理；能够进行液压与气压传动系统设计与分析；熟悉液压与气压传动系统的维修和故障排除。
课程大纲第一讲：液压与气压传动概述传动的基本概念与分类液压与气压传动的特点与优势液压与气压传动的应用领域第二讲：液压与气压传动的基本原理流体力学基础知识回顾液压传动原理与基本方程气压传动原理与基本方程第三讲：液压传动系统的构造与工作原理液压传动元件的分类和特点液压传动系统的工作流程与原理分析液压传动系统的能量转换与控制第四讲：气压传动系统的构造与工作原理气压传动元件的分类和特点气压传动系统的工作流程与原理分析气压传动系统的能量转换与控制第五讲：液压与气压传动系统的设计液压与气压传动系统的设计要点和方法选择传动元件与系统参数的优化设计系统性能评估与改进第六讲：液压与气压传动系统的维修与故障排除液压与气压传动系统的维护与保养常见故障原因与排除方法故障诊断与系统优化实验实践本课程设计将配备液压与气压传动实验室，供学生进行实验实践和综合实训。
以下是一些实验内容的建议：实验一：液压元件的性能与特点测试测试不同液压元件的压力、流量和效率等性能指标对比不同元件的性能差异与应用场景实验二：液压传动系统的性能评估测试不同液压传动系统的压力、速度和力矩等性能指标分析系统的功率损失与效率，优化系统设计实验三：气压元件的性能与特点测试测试不同气压元件的压力、流量和效率等性能指标对比不同元件的性能差异与应用场景实验四：气压传动系统的性能评估测试不同气压传动系统的压力、速度和力矩等性能指标分析系统的功率损失与效率，优化系统设计实验五：液压与气压传动系统的故障排除模拟和分析常见故障情况，进行故障诊断与排除学习使用故障排除工具和技术，提高维修能力教学评估与改进为了提高教学效果和学生的学习成果，我们建议进行以下教学评估与改进工作：学生评估：开展教师评估与学生评估，了解课程的教学效果和学生的学习体验，收集反馈意见和建议。
液压与气压传动课程设计
液压与气压传动课程设计引言液压与气压传动技术是一种常用于工程领域的能量传递与控制方式。
液压传动利用液体的压力来进行能量传递和控制，而气压传动则是利用气体的压力来实现相同的功能。
本文将介绍液压与气压传动的基本原理，并以一个具体的课程设计案例，详述液压与气压传动的应用。
1. 液压传动原理液压传动利用液体（通常是油）的压力来传递和控制能量。
它由液压源、执行元件、控制元件和传动管路组成。
1.1 液压源液压源是液压系统的动力源，通常是一台液压泵。
液压泵通过机械装置将机械能转化为液体能量，并将液体输送到液压系统中。
常见的液压泵有齿轮泵、柱塞泵和液压马达。
1.2 执行元件执行元件负责执行工作任务，将液压能量转化为机械能。
常见的执行元件有液压缸和液压马达。
液压缸将液体能量转化为直线运动，而液压马达将液体能量转化为旋转运动。
1.3 控制元件控制元件用于控制液压系统的工作过程，将压力、流量和方向信号传递给执行元件。
常见的控制元件有液控阀和比例控制阀。
液控阀通过开关或调节阀芯的位置来控制液体的流量、压力和方向。
比例控制阀通过改变阀芯开启的大小来精确控制流量。
1.4 传动管路传动管路用于输送液体能量和信号。
它由管道、接头、滤波器和阀门组成。
传动管路的设计和布置对液压系统的性能和可靠性有重要影响。
2. 气压传动原理气压传动与液压传动类似，但它是利用气体（通常是空气）的压力来传递和控制能量。
气压传动由气源、执行元件、控制元件和传动管路组成。
2.1 气源气源是气压系统的动力源，通常是一台空压机。
空压机通过机械装置将机械能转化为气体能量，并将气体输送到气压系统中。
常见的空压机有活塞式空压机和螺杆式空压机。
2.2 执行元件执行元件负责执行工作任务，将气体能量转化为机械能。
常见的执行元件有气缸和气动马达。
气缸将气体能量转化为直线运动，而气动马达将气体能量转化为旋转运动。
2.3 控制元件控制元件用于控制气压系统的工作过程，将压力、流量和方向信号传递给执行元件。
液压课程设计说明书
液压与气压传动课程设计说明书题目：液压站集成回路及集成块设计专业：机械工程及其自动化(数控方向职师班) 年级：2010学号：姓名：****：***日期：2012年6月26日目录一、课程设计的目的、性质和基本要求1．课程设计的目的 (2)2．课程设计的性质 (2)3．课程设计的基本要求 (2)二、课程设计的主要内容1．课程设计的题目 (2)2．课程设计要完成的主要内容 (2)三、液压集成块设计 (3)1.集成块的介绍 (3)2．集成块的设计 (5)四、课程设计心得体会 (9)五、课程设计参考资料 (10)六、致谢书 (10)一．课程设计的目的、性质和基本要求1．课程设计的目的培养学生综合运用液压与气压传动课程的理论知识与生产实际知识分析、解决工程实际问题的能力，以进一步巩固、深化、扩展本课程所学到的理论知识。
通过设计基本技能的训练，使学生掌握液压与气压传动系统设计的一般方法与步骤，为以后的毕业设计乃至实际工程设计奠定必要的基础。
2．课程设计的性质《液压与气压传动》课程设计是学生学习液压与气压传动课程后进行的一个十分重要的实践性环节。
3．课程设计的基本要求（一）掌握液压系统设计的基本要求；（二）能查阅和液压与气动有关的国家标准、规范、手册和图册等技术资料；（三）掌握液压与气动元件的结构、工作原理与性能，并能合理地选用；（四）掌握液压与气动典型基本回路的工作原理与特点，并能合理的选用；（五）能正确地绘制和阅读液压与气动系统图；（六）能根据液压与气动系统图和各个元件的标准设计液压与气动系统的集成块；二．课程设计的主要内容1．课程设计的题目图7.20调压回路Y J25二孔130*120*722．课程设计要完成的主要内容（一）基本内容设计并绘制液压与气动系统的集成块（二）基本要求1）掌握对液压与气动系统的集成块设计2）能根据液压与气动系统图和各元件的标准设计液压与气动系统的集成块三．液压集成块设计1.集成块的介绍集成块这种结构是液压集成的最早形式，在我国已经普及并广泛地应用在各种系统中，大多数底板式标准元件较为定型，这给广泛使用集成块式的连接装置提供了有利的条件，虽然广州机床研究所设计的J K系列、大连组合机床研究所设计的E J K H系列和上海机电设计院设计的Y J系列都有较为完整的通用回路块组图纸，但仍有些回路块组需自己设计，大约占系统回路的20%-30%。
液压和气压传动课程设计说明书
word格式整理版液压与气压传动课程设计设计课题：卧式单面多空钻孔机床液压系统的*名：**学号：**********班级：机设071指导老师: 肖志权学校：武汉纺织大学时间: 2010.12—2011.01目录课程设计任务.................................................... - 3 -一、负载分析.................................................... - 4 -二、液压缸的主要参数确定........................................ - 4 -1、初选液压缸的工作压力..................................... - 4 -2、确定液压缸的主要结构尺寸................................. - 5 -三、液压系统图的拟定............................................ - 6 -1、液压回路的选择........................................... - 6 -2、拟定液压系统图........................................... - 7 -3、电磁铁动作顺序表......................................... - 8 -四、液压元件的选择.............................................. - 9 -1、液压泵参数计算........................................... - 9 -2、电机的选择............................................... - 9 -3、液压阀及过滤器的选择.................................... - 10 -4、油管的选择.............................................. - 10 -5、油箱容积的确定.......................................... - 10 -五、验算液压系统性能........................................... - 11 -1、工进时的压力损失验算和小流量泵压力的调整................ - 11 -2、快退时的压力损失验算和大流量泵卸载压力的调整............ - 11 -3、液压系统的发热和温升验算................................ - 13 -六、液压阀块设计............................................... - 14 -1、液压阀块六个表面的功用：................................ - 14 -2、阀块设计................................................ - 14 -七、参考文献................................................... - 15 -课程设计任务一、设计课题设计一台卧式单面多轴钻孔机床的液压传动系统，有三个液压缸，分别完成钻削（快进、工进、快退）、夹紧工件（夹紧、松开）、工件定位（定位、拔销）。
液压与气压传动课程设计说明书
《液压与气压传动》课程设计说明书题目：专用铣床液压系统的设计院系：机械设计及其自动化学院专业：机械设计班级：11201姓名：李清波指导教师：徐巧日期：2015.05.30学号：1202281038前言本次设计，主要是运用所学的《液压与气压传动》课程有关知识，根据一些具体情况综合运用自己学过的有关基础课、技术基础课和专业课的知识，加深对知识的理解与应用，培养独立工作能力。
液压系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油。
通过控制各种阀门改变液压油的流向，从而推动液压缸做出不同行程、不同方向的动作。
完成各种设备不同的动作需要。
基本上目前形成的一个形式是越是先进的系统越离不开液压，而且所用液压设备也越多，液压已经应用于很多领域。
而本次的液压系统设计是指组成一个新的能量传递系统，以完成一项专门的任务。
系统功能原理设计是根据主机的工艺目的或用途、工作循环、负载条件和主要技术要求，通过配置执行元件，负载分析、运动分析及编制执行元件的工况图，对同类主机及其传动系统的分析比较，选择设计参数，确定液压系统的工作压力、流量和执行元件主要几何参数等，拟定液压系统方案和传动系统原理图，并对组成系统的各标准液压元件辅件进行选型，最后对液压系统的主要性能（压力损失、发热温升等）进行验算。
目录第一章明确设计要求配置执行元件 (1)1.1设计要求 (1)1.2主机的概况了解 (1)1.3主机对液压系统提出的任务和要求 (1)1.4其它要求 (2)1.5配置执行文件 (2)第二章工况分析 (3)2.1 运动分析 (3)2.2 负载分析 (3)第三章明确液压系统主要性能参数 (7)3.1 预选系统压力 (7)3.2 计算液压缸主要结构尺寸 (7)1.计算液压缸的内径 (8)2.计算液压缸活塞直径 (8)3.液压缸实际有效面积 (9)3.3 计算工进时的实际工作压力 (9)3.4 液压缸各工况所需的流量 (10)3.5 其他工作阶段的压力、流量和功率 (10)第四章制定基本方案拟定液压系统图 (11)4.1 制定基本方案 (11)五章计算和选择液压元件 (13)5.1液压泵和驱动电机的选择 (13)5.2 其他液压元件的选择 (14)六章验算液压系统的性能 (17)6.1 压力损失的验算 (17)1.雷诺数Re (17)2.沿程压力损失λ∆P 173.局部压力损失ξ∆P 18 6.2温升的验算 (18)参考资料 (21)第一章明确设计要求配置执行元件1.1 说明书设计要求对液压系统的设计要求是设计液压系统的依据，设计前必须将它搞清楚。
液 压 与 气 压 传 动 课程设计说明书
液压与气压传动课程设计说明书学院：机电工程学院设计题目：齿轮内孔键槽的简易插床液压系统设计专业班级：机械电子工程2009级1班学生：2011年12月目录1.工况分析与计算 (2)1.1 基本结构与动作顺序 (2)1.2 主要性能参数 (2)1.3 负载分析 (2)2.液压系统图的拟定 (3)2.1 确定液压泵类型及调速方式 (3)2.2 选用执行元件 (3)2.3 快速运动回路和速度换接回路 (3)2.4 换向回路的选择 (3)2.5 组成液压系统绘原理图 (3)3.液压元件的计算与选择 (3)3.1 液压阀及过滤器的选择 (3)3.2 油管的选择 (4)3.3 油箱容积的确定 (4)4.液压缸/集成块/邮箱的结构设计 (4)4.1 液压系统的参数计算 (4)4.2 液压泵的参数计算..................................................................7- 4.3 电动机的选择 (7)4.4 压力损失的验算及泵压力的调整 (8)4.5 液压系统的发热和温升验算 (10)5.设计总结 (11)参考文献 (11)1 工况分析与计算1.1 基本结构与动作顺序齿轮内孔键槽插床主要有工作台、床身、手动夹紧，插刀等组成，加工对象为待加工的齿轮，能实现加工齿轮内孔键槽的功能。
工作循环如下：工件夹紧到工作台 插刀启动→ 快进→ 停止→插刀启动→快退 ，至此循环工作，直至加工出要求的齿轮内孔键槽。
1.2 主要性能参数(1) 轴向切削力Ft=22000N; (2) 插头质量G=500N ； (3) 加减速时间∆t=0.2s ；(4) 插刀行程与工件厚度与插刀初始位置与工件距离有关，快进与快退速度均为13m/min ； (6) 插刀要求运动平稳，但可以随时停止运动。
1.3 负载分析负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖南工学院液压与汽压传动课程设计说明书题目 YA32-3150型四柱万能液压机液压系统设计机械制造与自动化专业级班姓名学号指导老师职称课程设计评语:课程设计答辩负责人签字：年月日目录一、设计课题二、主要参数确定三、确定主液压缸、顶出液压缸结构尺寸四、液压缸运动中的供油量计算五、确定快速空程供油方式，液压泵规格，驱动电机功率六、选取液压系统图七、液压系统工作油路分析八、计算和选取液压元件九、液压系统稳定性论证十、设计小结十一、参考文献一、设计课题1．设计内容设计一台YA32-3150KN 型四柱万能液压机，设该四柱万能液压机下行部件G=1.5吨，下行行程1.2m – 1.5m 。
2. 设计要求：（1）确定液压缸的主要结构尺寸D ，d (2 ) 绘制正式液压系统图（1号图纸），动作表、明细表 (3 ) 确定系统的主要参数(4 ) 进行必要的性能验算（压力损失、热平衡）二、主要参数确定液压系统最高工作压力P=32MPa ，在本系统中选用P=25MPa ； 主液压缸公称吨位3150KN ；主液压缸用于冲压的压制力与回程力之比为8%，塑料制品的压制力与回程力之比为2%，取800KN （R 回）顶出缸公称顶出力取主缸公称吨位的五分之一，取650KN （R 顶） 顶出缸回程力为主液压缸公称吨位的十五分之一，210KN 行程速度主液压缸 快速空行程 V=50mm/s 1 工作行程 V=10mm/s 2 回程 V=50mm/s 3 顶出液压缸 顶出行程 V=50mm/s 4 回程 V=80mm/s 5三、确定主液压缸、顶出液压缸结构尺寸1. 主液压缸A. 主液压缸内径D ： mm m PRD 6.4004006.0102514.31031504463==⨯⨯⨯⨯==π主根据GB/T2346-1993，取标准值 D 主=400mm B. 主液压缸活塞杆径d: mm m P R D d 6.2532536.0102514.31080044.046322==⨯⨯⨯⨯-=-=π回主根据GB/T2346-1993，取标准值d 主=250mm C. 主液压缸有效面积：（其中A 1为无杆腔面积，A 2为有杆腔面积）2221125600414.34004mm D A =⨯==π （D 主）2222225.765374)250400(14.34)(mm d D A =-⨯=-=π （d 主）D. 主液压缸实际压制力和回程力:N PA R 6611014.31256.01025⨯=⨯⨯==压制 E. 主液压缸的工作力:（1）主液压缸的平衡压力 Pa A G P 5321096.107654.08.9105.1⨯=⨯⨯==平衡（2）主液压缸工进工作压力 MPa A A P A R P 12.25121=⨯+=平衡压制工（3）液压缸回程压力 MPa A R P 45.1007654.01080032=⨯==回程回 （R 回） 2. 顶出液压缸A. 顶出液压缸内径: mm m PR D 99.18118199.0102514.3106504463==⨯⨯⨯⨯==π顶顶 （R 顶） 根据GB/T2346-1993，取标准值D 顶=200mm B. 顶出液压缸活塞杆径 mm m P R D d 1.1711711.0102514.31021042.046322==⨯⨯⨯⨯-=-=π顶顶顶（R 顶） 根据GB/T2346-1993，取标准d 顶=160mmC. 顶出液压缸有效面积（其中A 3为无杆腔面积，A 4为有杆腔面积）222331400420014.34mm D A =⨯==π 222224113044)160200(14.34)(mm d D A =-⨯=-=πD. 顶出液压缸的实际顶出力和回程力N PA R 4631085.70314.01025⨯=⨯⨯==顶出 （P ）E. 顶出压缸的工作力 MPa P 25=项出 Mpa A R P 58.180113.01021034=⨯==顶回顶回 （R 顶出）四、液压缸运动中的供油量计算1．主液压缸的进出油量A. 主液压缸空程快速下行的进出油量：s mm A q /628000050125600311=⨯==υ快进 s mm A q /3826875505.76537312=⨯==υ快回 B. 主液压缸工作行程的进出油量：s mm A q /125600010125600321=⨯==υ工进 s mm A q /765375105.76537322=⨯==υ工回 C. 主液压缸回程进出油量：s mm A q /3826875505.76537332=⨯==υ回进 s mm A q /628000050125600331=⨯==υ回出 2. 顶出液压缸退回行程的进出油量A. 顶出液压缸顶出行程的进出油量：s mm A q /15700005031400343=⨯==υ顶进 s mm A q /5652005011304344=⨯==υ顶回 B. 顶出液压缸退回行程的进出油量：s mm A q /9043208011304354=⨯==υ退进 s mm A q /25120008031400353=⨯==υ退回五、确定快速空程供油方式，液压泵规格，驱动电机功率1．液压系统快速空程供油方式：min /8.376/628000050125600311L s mm A q ==⨯==υ快进由于供油量大，不宜采用由液压泵供油方式，利用主液压缸活塞等自重快速下行，形成负压空腔，通过吸入阀从油箱吸油，同时使液压系统规格降低档次。
2．选定液压泵的流量及规格：设计的液压系统最高工作压力P=25MPa ，主液压缸工作行程，主液压缸的无杆腔进油量为：min /36.75/125600010125600321L s mm A q ==⨯==υ工进 主液压缸的有杆腔进油量为:min /6.229/3826875505.76537332L s mm A q ==⨯==υ回进 顶出液压缸顶出行程的无杆腔进油量为：min /2.94/15700005031400343L s mm A q ==⨯==υ顶进设选主液压缸工作行程和顶出液压缸顶出行程工作压力最高（P=25MPa ）工件顶出后不需要高压。
主液压缸工作行程（即压制）流量为75.36L/min ，主液压缸工作回程流量为229.6L/min ，选用5ZKB732型斜轴式轴向柱塞变量泵，该泵主要技术性能参数如下：排量234.3ml/r ， 额定压力 16MPa ， 最大压力 25MPa ， 转速 970r/min ， 容积效率 96%。
该液压泵基本能满足本液压系统的要求。
3．液压泵的驱动功率及电动机的选择：主液压缸的压制力与顶出液压缸的顶出工作压力均为P=25MPa ，主液压缸回程工作压力为10.45MPa ，顶出液压缸退回行程工作压力为18.58MPa ，液压系统允许短期过载，回此快速进退选10.45MPa ，q=200L/min ，工进选P=25MPa ，q=75.36L/min ，液压泵的容积效率ηv =0.96，机械效率ηm =0.95，两种工况电机驱动功率为：KW PqP m v 19.3895.096.060102001045.106036=⨯⨯⨯⨯⨯==-ηη快KW PqP m v 43.3495.096.0601036.7510256036=⨯⨯⨯⨯⨯==-ηη工由以上数据，查机械设计手册，选取Y280S-6三相异步电动机驱动液压泵，该电动机主要性能参数如下：额定功率 45KW ， 满载转速 980r/min 。
六、选取液压系统图1．液压系统图:2. 电磁铁动作表：动作顺序1YA 2YA 3YA 4YA 5YA 6YA主液压缸0 快速下行+ + 慢速加压+保压卸压回程+停止顶出缸顶出+退回+压边+浮动拉伸+3．油箱容积：上油箱容积：LV6712273=⨯=上根据GB2876-81标准，取其标准值630L。
下油箱容积：LV15892277=⨯=下根据GB2876-81标准，取其标准值1600L。
七、液压系统工作油路分析A．启动：电磁铁全断电，主泵卸荷。
主泵（恒功率输出）--→电液换向阀7的M型中位--→电液换向阀17的K型中位--→油箱B．液压缸15活塞快速下行：1YA，5YA通电，电液换向阀7右位工作，控制油路经电磁换向阀12打开液控单向阀13，接通液压缸15下腔与液控单向阀13的通道。
进油路：主泵（恒功率输出）--→电液换向阀7--→单向阀8--→液压缸15上腔回油路：液压缸15下腔--→单向阀13--→电液换向阀7--→电液换向阀17的K 型中位--→油箱液压缸活塞依靠重力快速下行形成负压空腔：大气压油--→吸入阀11--→液压缸15上腔C．液压缸15活塞接触工件，慢速下行（增压行程）：液压缸活塞碰行程开关2XK使5YA断电，切断液压缸15下腔经液控单向阀13快速回油通路，上腔压力升高，同时切断（大气压油--→吸入阀11--→上液压缸15上腔）吸油路。
进油路：主泵（恒功率输出）--→电液换向阀7--→单向阀8--→液压缸15上腔回油路：液压缸15下腔--→顺序阀14--→电液换向阀7--→电液换向阀17的K 型中位--→油箱D. 保压：液压缸15上腔压力升高达到预调压力，电接触压力表9发出信息，1YA断电，液压缸15进口油路切断，（单向阀8和吸入阀11的高密封性能确保液压缸15活塞对工件保压，利用液压缸15上腔压力很高，打开外控顺序阀10的目的是防止控制油路使吸入阀11误动而造成液压缸15上腔卸荷）当液压缸15上腔压力降低到低于电接触压力表9调定压力，电接触压力表9又会使1YA通电，动力系统又会再次向液压缸15上腔供应压力油……。
主泵（恒功率输出）--→电液换向阀7的M型中位--→电液换向阀17的K型中位--→油箱，主泵卸荷。
E．保压结束，液压缸15上腔卸荷后：保压时间到位，时间继电器电出信息，2YA通电（1YA断电），液压缸15上腔压力很高，打开外控顺序阀10，大部分油液经外控顺序阀10流回油箱，压力不足以立即打开吸入阀11通油箱的通道，只能先打开吸入11的卸荷阀，实现液压缸15上腔先卸荷，后通油箱的顺序动作，此时：主泵1大部分油液--→电液换向阀7--→外控顺序阀10--→油箱F．液压缸15活塞快速上行：液压缸15上腔卸压达到吸入阀11开启的压力值时，外控顺序阀10关闭。
进油路：主泵1--→电液换向阀7--→液控单向阀13--→液压缸15下腔回油路：液压缸15上腔--→吸入阀11--→油箱G．顶出工件液压缸15活塞快速上行到位，碰行程开关1XK，2YA断电，电液换向阀7复位，3YA 通电，电液换向阀17右位工作。
