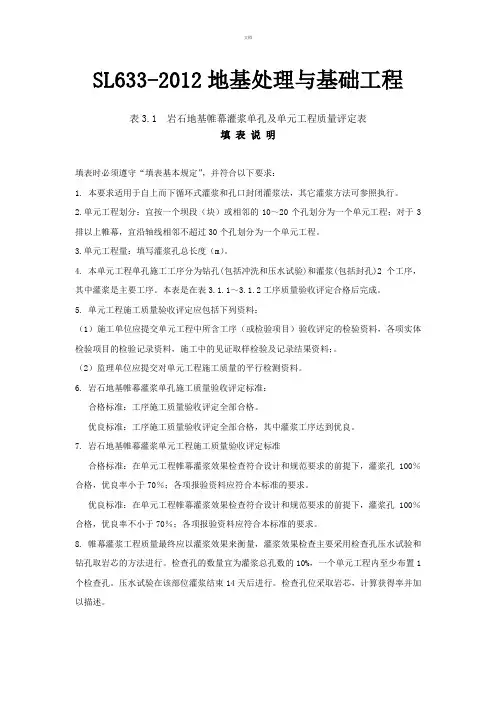

2014年SL633-2012水利水电工程施工质量验收评定表及填表说明—地基处理与基础工程

SL633-2012地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

岩石地基固结灌浆单元工程质量评定表

岩石地基固结灌浆单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
检验日期
年月日
单元工程名称、部位
评定日期
年月日
项
次
检查项目
规定值或允许偏差
各孔检测
1
2
3
4
5
6
7
8
9
10
1
钻
孔
孔序
应符合设计要求（二序）
2
孔位
应符合设计要求（允许偏差±10cm）
3
△孔深
不得小于设计孔深（m）
4
灌
浆
灌浆分段和段长
应符合设计要求（见附页）
11
封孔
应符合规范或设计要求
（SL62－94及机械压浆封孔体）
12
△灌浆记录
齐全、清晰、准确
各孔质量评定
本单元工程内共有孔，其中优良孔，其中优良%
单元工程效果检查
波速测试
Vp= m/s（设计要求≥m/s）
检查孔压水试验（不宜少于灌浆孔总数的5%）
q=Lu(q设计≤ Lu)
检查孔单位水泥注入量
C= kg/m
按混凝土浇筑块、段划分，每个块段的灌浆为一个单元工程。
其它
钻孔、检查孔可见水泥结石、充填密实位)
复核意见
复核
质量等级
单元工程效果检查全部符合要求，灌浆孔全部合格，其中优良孔占%
施工单位
名称
项目法人
(监理单位)
名称
评定人
核定人
注：每项检查成果用“√”标明符合质量标准，用“○”标明基本符合质量标准，用“×”标明不符合质量标准。
5
钻孔冲洗
孔内无岩粉、杂质
