基于verilog的很基础的RS232串口收发代码

基于verilog的很基础的RS232串口收发代码写代码，记笔记，防忘记，须牢记。

写串口的Verilog代码关键是要搞明白RS232串口的通信协议，它并不像单片机，直接读写SBUF就可实现串口的收发功能，收发整个字节。

而FPGA要一位一位的收发，因此必须了解RS232的数据格式。

起始位：RS232约定一位起始位“0”。

停止位：约定停止位为“1”。

可选一位或两位停止位。

奇偶校验位：可选。

通过串口发送数据时，要严格遵守RS232的数据格式，先发送起始位，然后是数据，最后是停止位（无奇偶校验的情况）。

通过串口接收数据时，若接收端无数据输入，会一直处于高电平，若开始接收数据，会首先收到来自串口的起始位“0”，然后是要接收的数据，最后为停止位（无奇偶校验的情况）。

所以对于接收模块，可如此设计，FPGA一直检测接收端是否有下降沿到来，直到检测到下降沿，才开始接收数据。

波特率设置的重要性不言而喻，毋庸赘述。

此设计为最基础的串口收发代码，控制逻辑简单，适合编写第一次编写串口代码的朋友。

此设计收发的数据格式为1位起始位，1位停止位，无奇偶校验位，8位数据位。

波特率为19200，代码中可随意更改。

具体Verilog代码如下：顶层模块`timescale 1ns / 1ps/////////////////////////////////////////////////////////////////// /////////////// Company : 杭州电子科技大学// Engineer : 晓晓川// Create Date : 2012.08.26// Design Name : serial_test// Module Name : serial_test// Project Name: serial_test// Target Device: CycloneII EP2C5T144C8// Tool versions: Quartus II 11.0// Revision : V1.0// Description : 一个极为简单的串口收发工程，适于串口收发的入门。

基于FPGA Verilog RS232串口回环测试例程,附源程序仿真源码及测试图片

FPGA Verilog RS232串口回环测试基于FPGA Verilog RS232串口回环测试例程，支持多byte数据传输，附源程序仿真源码及测试图片。

测试基于SSCOM/友善之臂上位机软件测试，测试结果如下图一图二所示。

图一SSCOM图二图三连续发送仿真截图图四连续接收仿真截图后附verilog源程序代码及testbech仿真例程，注释欠。

重点：多byte回环测试要点，上位机串口多位数据连续发送停止位和起始位之间无间隔，回环程序在接收和发送都需要具备在停止位后能立马跳转到下一个起始位的能力。

重点关注cnt_bit的处理方式。

附录1 顶层例化uart_txd uart_txd(.clk_50m(sys_clk_50m),.reset_n(sys_rst_n),.tx_data(rx_data),.baud_set(3'd4),.send_en(rx_done),.send_done(),.send_busy(send_busy),.uart_tx(uart_tx));uart_rxd uart_rxd(.clk_50m(sys_clk_50m),.reset_n(sys_rst_n),.rx_data(rx_data),.baud_set(3'd4),.rx_done(rx_done),.rx_busy(rx_busy),.uart_rx(uart_rx));附录2 串口发送源程序`timescale1ns/1ps///////////////////////////////////////////////////////////////////// /////////////// Company:// Engineer://// Create Date: 2020/06/21 09:45:23// Design Name:// Module Name: uart_txd// Project Name:// Target Devices:// Tool Versions:// Description://// Dependencies:// Revision:// Revision 0.01 - File Created// Additional Comments://///////////////////////////////////////////////////////////////////// /////////////module uart_txd(clk_50m,reset_n,tx_data,baud_set,send_en,send_done,send_busy,uart_tx);input clk_50m;input reset_n;input[7:0] tx_data;input[2:0] baud_set;input send_en;output reg send_done;output reg send_busy;output reg uart_tx;reg[12:0] cnt;reg[12:0] baud_rate_cnt_max;reg[3:0] cnt_bit;reg[7:0] tx_data_r;localparam baud_rate_9600 =13'd5207;localparam baud_rate_19200 =13'd2603;localparam baud_rate_38400 =13'd1301;localparam baud_rate_57600 =13'd867;localparam baud_rate_115200 =13'd433;always@(posedge clk_50m or negedge reset_n)if(!reset_n)baud_rate_cnt_max <= baud_rate_115200;elsecase(baud_set)3'd0:baud_rate_cnt_max = baud_rate_9600;3'd1:baud_rate_cnt_max = baud_rate_19200;3'd2:baud_rate_cnt_max = baud_rate_38400;3'd3:baud_rate_cnt_max = baud_rate_57600;3'd4:baud_rate_cnt_max = baud_rate_115200;default:baud_rate_cnt_max = baud_rate_115200;endcasealways@(posedge clk_50m or negedge reset_n)if(!reset_n)tx_data_r <=8'd0;else if(send_en)tx_data_r <= tx_data;elsetx_data_r <= tx_data_r;always@(posedge clk_50m or negedge reset_n)if(!reset_n)send_busy <=1'b0;else if(send_en)send_busy <=1'b1;else if(cnt == baud_rate_cnt_max)beginif(cnt_bit ==4'd10)send_busy <=1'b0;elsesend_busy <= send_busy;endelsesend_busy <= send_busy;always@(posedge clk_50m or negedge reset_n)if(!reset_n)send_done <=1'b0;else if(cnt == baud_rate_cnt_max)beginif(cnt_bit ==4'd10)send_done <=1'b1;elsesend_done <=1'b0;endelsesend_done <=1'b0;always@(posedge clk_50m or negedge reset_n)if(!reset_n)cnt <=13'd0;else if(send_busy)beginif(cnt == baud_rate_cnt_max)cnt <=13'd0;elsecnt <= cnt +1'b1;endelsecnt <= cnt;/****************************************always@(posedge clk_50m or negedge reset_n)if(!reset_n)cnt_bit <= 4'd0;else if(send_en) //send_en needs to be 1 clock high pulse cnt_bit <= 4'd1;else if(cnt == baud_rate_cnt_max)beginif(cnt_bit == 4'd10)cnt_bit <= 4'd0;elsecnt_bit <= cnt_bit + 1'b1;endelsecnt_bit <= cnt_bit;******************************************/always@(posedge clk_50m or negedge reset_n)if(!reset_n)cnt_bit <=4'd0;else if(send_busy &&(cnt_bit ==4'd11))cnt_bit <=4'd1;else if(cnt ==1)cnt_bit <= cnt_bit +1'b1;elsecnt_bit <= cnt_bit;always@(posedge clk_50m or negedge reset_n)if(!reset_n)beginuart_tx <=1'b1;endelsecase(cnt_bit)4'd0:;4'd1: uart_tx <=1'b0;//start4'd2: uart_tx <= tx_data_r[0];//bit 04'd3: uart_tx <= tx_data_r[1];4'd4: uart_tx <= tx_data_r[2];4'd5: uart_tx <= tx_data_r[3];4'd6: uart_tx <= tx_data_r[4];4'd7: uart_tx <= tx_data_r[5];4'd8: uart_tx <= tx_data_r[6];4'd9: uart_tx <= tx_data_r[7];//bit 84'd10: uart_tx <=1'b1;//stopdefault:;endcaseendmodule附录3 串口发送testbench`timescale1ns/1ps///////////////////////////////////////////////////////////////////// /////////////// Company:// Engineer://// Create Date: 2020/06/21 11:38:04// Design Name:// Module Name: uart_txd_tb// Project Name:// Target Devices:// Tool Versions:// Description://// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments://///////////////////////////////////////////////////////////////////// /////////////module uart_txd_tb();reg clk_50m;reg reset_n;reg[7:0] tx_data;reg[2:0] baud_set;reg send_en;wire send_done;wire send_busy;wire uart_tx;parameter CLK_PERIOD =20;initial clk_50m =0;always#(CLK_PERIOD /2) clk_50m =~clk_50m;initial begintx_data =8'h55;baud_set =4;reset_n =0;send_en =0;#(CLK_PERIOD *100);reset_n =1;# CLK_PERIOD;send_en =1;#(CLK_PERIOD );send_en =0;#(CLK_PERIOD *4340);send_en =1;#(CLK_PERIOD );send_en =0;#(CLK_PERIOD *4340);#(CLK_PERIOD *100);$stop;enduart_txd uart_txd(.clk_50m(clk_50m),.reset_n(reset_n),.tx_data(tx_data),.baud_set(baud_set),.send_en(send_en),.send_done(send_done),.send_busy(send_busy),.uart_tx(uart_tx));endmodule附录4 串口接收源程序`timescale1ns/1ps///////////////////////////////////////////////////////////////////// /////////////// Company:// Engineer://// Create Date: 2020/06/21 15:30:30// Design Name:// Module Name: uart_rxd// Project Name:// Target Devices:// Tool Versions:// Description://// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments://///////////////////////////////////////////////////////////////////// /////////////module uart_rxd(clk_50m,reset_n,rx_data,baud_set,rx_done,rx_busy,uart_rx);input clk_50m;input reset_n;output reg[7:0] rx_data;input[2:0] baud_set;output reg rx_done;output reg rx_busy;input uart_rx;reg[12:0] cnt;reg[12:0] baud_rate_cnt_max;reg[3:0] cnt_bit;reg uart_rx_r1;reg uart_rx_r2;wire nedge;localparam baud_rate_9600 =13'd5207;localparam baud_rate_19200 =13'd2603;localparam baud_rate_38400 =13'd1301;localparam baud_rate_57600 =13'd867;localparam baud_rate_115200 =13'd433;always@(posedge clk_50m or negedge reset_n)if(!reset_n)baud_rate_cnt_max <= baud_rate_115200;elsecase(baud_set)3'd0:baud_rate_cnt_max = baud_rate_9600;3'd1:baud_rate_cnt_max = baud_rate_19200;3'd2:baud_rate_cnt_max = baud_rate_38400;3'd3:baud_rate_cnt_max = baud_rate_57600;3'd4:baud_rate_cnt_max = baud_rate_115200;default:baud_rate_cnt_max = baud_rate_115200;endcasealways@(posedge clk_50m or negedge reset_n)if(!reset_n)beginuart_rx_r1 <=8'd0;uart_rx_r2 <=8'd0;endelse beginuart_rx_r1 <= uart_rx;uart_rx_r2 <= uart_rx_r1;endassign nedge = uart_rx_r2 &(!uart_rx_r1);always@(posedge clk_50m or negedge reset_n) if(!reset_n)rx_busy <=1'b0;else if(nedge)rx_busy <=1'b1;else if(cnt == baud_rate_cnt_max)begin if(cnt_bit ==4'd10)rx_busy <=1'b0;elserx_busy <= rx_busy;endelserx_busy <= rx_busy;always@(posedge clk_50m or negedge reset_n) if(!reset_n)rx_done <=1'b0;else if(cnt == baud_rate_cnt_max)begin if(cnt_bit ==4'd10)rx_done <=1'b1;elserx_done <=1'b0;endelserx_done <=1'b0;always@(posedge clk_50m or negedge reset_n) if(!reset_n)cnt <=13'd0;else if(rx_busy)beginif(cnt == baud_rate_cnt_max)cnt <=13'd0;elsecnt <= cnt +1'b1;endelsecnt <= cnt;always@(posedge clk_50m or negedge reset_n) if(!reset_n)cnt_bit <=4'd1;else if(cnt == baud_rate_cnt_max )begin if(cnt_bit ==4'd10)cnt_bit <=4'd1;elsecnt_bit <= cnt_bit +1'b1;endelsecnt_bit <= cnt_bit;always@(posedge clk_50m or negedge reset_n)if(!reset_n)beginrx_data <=8'd0;endelse if(cnt == baud_rate_cnt_max /2)case(cnt_bit)4'd1:;//start4'd2: rx_data[0]<= uart_rx_r2;//bit 04'd3: rx_data[1]<= uart_rx_r2;4'd4: rx_data[2]<= uart_rx_r2;4'd5: rx_data[3]<= uart_rx_r2;4'd6: rx_data[4]<= uart_rx_r2;4'd7: rx_data[5]<= uart_rx_r2;4'd8: rx_data[6]<= uart_rx_r2;4'd9: rx_data[7]<= uart_rx_r2;//bit 74'd10:;//stopdefault:;endcaseelserx_data <= rx_data;endmodule附录5串口接收testbench`timescale1ns/1ps///////////////////////////////////////////////////////////////////// /////////////// Company:// Engineer://// Create Date: 2020/06/21 19:44:29// Design Name:// Module Name: uart_rxd_tb// Project Name:// Target Devices:// Tool Versions:// Description://// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments://///////////////////////////////////////////////////////////////////// /////////////module uart_rxd_tb();reg clk_50m;reg reset_n;wire[7:0] rx_data;wire rx_done;wire rx_busy;reg uart_rx;parameter CLK_PERIOD =20;initial clk_50m =0;always#(CLK_PERIOD /2) clk_50m =~clk_50m;initial beginreset_n =0;uart_rx =1;//idle#(CLK_PERIOD *100);reset_n =1;# CLK_PERIOD;uart_rx =0;//start#(CLK_PERIOD *434);uart_rx =1;//bit0#(CLK_PERIOD *434);uart_rx =0;//bit1#(CLK_PERIOD *434);uart_rx =1;//bit2#(CLK_PERIOD *434);uart_rx =0;//bit3#(CLK_PERIOD *434);uart_rx =1;//bit4#(CLK_PERIOD *434);uart_rx =0;//bit5#(CLK_PERIOD *434);uart_rx =1;//bit6#(CLK_PERIOD *434);uart_rx =0;//bit7#(CLK_PERIOD *434);uart_rx =1;//stop#(CLK_PERIOD *434);uart_rx =1;//idle#(CLK_PERIOD *434);#(CLK_PERIOD *434);#(CLK_PERIOD *434);uart_rx =0;//start #(CLK_PERIOD *434);uart_rx =0;//bit0#(CLK_PERIOD *434);uart_rx =1;//bit1#(CLK_PERIOD *434);uart_rx =0;//bit2#(CLK_PERIOD *434);uart_rx =1;//bit3#(CLK_PERIOD *434);uart_rx =0;//bit4#(CLK_PERIOD *434);uart_rx =1;//bit5#(CLK_PERIOD *434);uart_rx =0;//bit6#(CLK_PERIOD *434);uart_rx =1;//bit7#(CLK_PERIOD *434);uart_rx =1;//stop#(CLK_PERIOD *434);uart_rx =1;//idle#(CLK_PERIOD *434);#(CLK_PERIOD *434);#(CLK_PERIOD *434);$stop;enduart_rxd uart_rxd(.clk_50m(clk_50m),.reset_n(reset_n),.rx_data(rx_data),.baud_set(3'd4),.rx_done(rx_done),.rx_busy(rx_busy),.uart_rx(uart_rx));endmodule。

【VerilogHDL】Verilog的端口类型以及端口连接规则

【VerilogHDL】Verilog的端⼝类型以及端⼝连接规则Verilog中的端⼝类型共分为 input、output、和 inout 三种类型，所有的端⼝在声明时默认为 wire 型。

Verilog中的变量类型 reg ：本质是存储器，具有寄存功能； net ：本质是⼀条没有逻辑的连线（wire）；Verilog的端⼝连接规则端⼝连接规则分为模块描述时和模块调⽤时两种情况。

1、模块描述时模块描述时在模块内部对模块的端⼝进⾏描述，是从内部⾓度出发，因此将 input 端⼝看作外界引申进来的⼀条线，只能为 net 型变量；同理 inout 端⼝作为有输⼊功能的端⼝，也应该看作 net 型变量。

⽽ output 端⼝被看作模块的输出，既可以直接输出（如组合逻辑），也可以寄存后输出（如时序逻辑），因此 output 端⼝应该设为 reg 型变量。

2、模块调⽤时模块被调⽤时是在上级模块中对下级模块的例化，描述了其采⽤何种信号与芯⽚（即底层模块）连接，进⾏驱动或得到输出。

此时是从外部⾓度出发，上级模块对下级模块的输⼊既可以想输⼊什么就输⼊什么，也可以想什么时候输⼊就什么时候输⼊，所以 input 端⼝可以为 net/reg 型变量。

⽽ output 端⼝是上级模块对下级模块的被动接收，是下级模块的⼀根输出导线，因此 output 端⼝只能是 net 型变量；同理 inout 端⼝也只能是 net 型变量。

综上所述模块描述时，input 端⼝只能为 net，output 端⼝可以为 net/reg，inout 端⼝只能为 net；模块调⽤时，连接模块input端⼝的信号可以为 net/reg 型，连接模块 output 端⼝的信号只能为 net，连接模块 inout 端⼝的信号也只能为 net；。

Verilog实现串口接收多帧数据

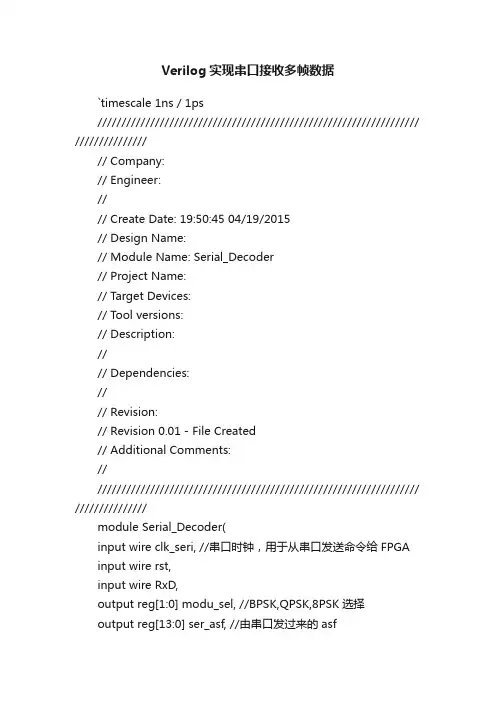

Verilog实现串口接收多帧数据`timescale 1ns / 1ps/////////////////////////////////////////////////////////////////// ///////////////// Company:// Engineer://// Create Date: 19:50:45 04/19/2015// Design Name:// Module Name: Serial_Decoder// Project Name:// Target Devices:// Tool versions:// Description://// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments:///////////////////////////////////////////////////////////////////// ///////////////module Serial_Decoder(input wire clk_seri, //串口时钟，用于从串口发送命令给FPGA input wire rst,input wire RxD,output reg[1:0] modu_sel, //BPSK,QPSK,8PSK选择output reg[13:0] ser_asf, //由串口发过来的asfoutput reg[31:0] ser_ftw, //由串口发过来的ftwoutput reg cmd_done, //上位机给FPGA发送指令结束output reg[31:0] dina, //ROM存储器，用于存储外部PN码output reg wea,output reg[1:0] addra);reg cmd_rdy;//指令接收完成reg [3:0] instr_code;//用于分辨命令，是asf还是ftw还是外部PN码reg [31:0] cmd_data; //接收从上层发过来的命令wire RxD_data_ready;wire [7:0] RxD_data;reg [1:0] instr_cnt;reg data_rec_valid;reg data_rec_busy;reg [1:0] data_cnt;//instancereceiver i_receiver(.clk(clk_seri),.RxD(RxD),.RxD_data_ready(RxD_data_ready),.RxD_data_error(),.RxD_data(RxD_data));//*********上位机发命令给FPGA************//always @ (posedge clk_seri)beginif(rst)begininstr_cnt <= 0;endelse if(RxD_data_ready && !data_rec_busy) case(instr_cnt)2'd0:if(RxD_data == 8'h55)begininstr_cnt <= 2'd1;data_rec_valid <= 0;endelsebegininstr_cnt <= 2'd0;data_rec_valid <= 0;end2'd1:if(RxD_data == 8'h55)begininstr_cnt <= 2'd2;data_rec_valid <= 0;endelsebegininstr_cnt <= 2'd0;data_rec_valid <= 0;end2'd2:if(RxD_data == 8'h55)begininstr_cnt <= 2'd3;endelsebegininstr_cnt <= 2'd0;data_rec_valid <= 0;end2'd3:if(RxD_data == 8'h55)begininstr_cnt <= 2'd3;data_rec_valid <= 0;endelsebegininstr_cnt <= 2'd0;data_rec_valid <= 1;instr_code <= RxD_data[3:0]; //用来分辨各命令enddefault:begininstr_cnt <= 2'd0;data_rec_valid <= 0;endendcaseelsedata_rec_valid <= 0;endalways @ (posedge clk_seri)beginif(rst)begindata_cnt <= 2'd0;data_rec_busy <= 0;cmd_rdy <= 0;endelse if(data_rec_valid)begindata_cnt <= 0;data_rec_busy <= 1;cmd_rdy <= 0;endelse if(RxD_data_ready && data_rec_busy) case(data_cnt)2'd0:begindata_cnt <= 2'd1;data_rec_busy <= 1;cmd_rdy <= 0;cmd_data[31:24]<= RxD_data;end2'd1:begindata_cnt <= 2'd2;data_rec_busy <= 1;cmd_rdy <= 0;cmd_data[23:16]<= RxD_data;end2'd2:begindata_cnt <= 2'd3;data_rec_busy <= 1;cmd_rdy <= 0;cmd_data[15:8] <= RxD_data; end2'd3:begindata_cnt <= 2'd0;data_rec_busy <= 0;cmd_rdy <= 1; //命令接收完毕cmd_data[7:0] <= RxD_data; enddefault:begindata_cnt <= 2'd0;data_rec_busy <= 0;cmd_rdy <= 0;endendcaseelsecmd_rdy <= 0;end//*********分辨命令*********// always @ (posedge clk_seri) beginif(rst)begincmd_done <= 0;modu_sel <= 0;ser_asf <= 0;ser_ftw <= 0;endelse if(cmd_rdy)begincase(instr_code)4'h6:beginser_ftw <= cmd_data;cmd_done <= 0;end4'h7:beginmodu_sel <= cmd_data[25:24];cmd_done <= 0;end4'h8:beginser_asf <= cmd_data[13:0];cmd_done <= 0;end4'hF:cmd_done <= 1; //上位机命令发送结束default:; endcaseendelsebeginser_ftw <= ser_ftw;ser_asf <= ser_asf;modu_sel<= modu_sel;cmd_done<= cmd_done;endendalways @ (posedge clk_seri)beginif(rst)begindina <= 0;wea <= 1;addra <= 0;endelse if(cmd_rdy)begincase(instr_code)//********A--D是外部PN码，将其存入ROM中********// 4'hA:begindina <= cmd_data;wea <= 1;addra <= 2'd0;end4'hB:begindina <= cmd_data;wea <= 1;addra <= 2'd1;end4'hC:begindina <= cmd_data;wea <= 1;addra <= 2'd2; end4'hD:begindina <= cmd_data; addra <= 2'd3; wea <= 0;enddefault:; endcaseendelsebegindina <= dina; addra <= addra; wea <= wea;endend endmodule。

verilog编写的uart程序

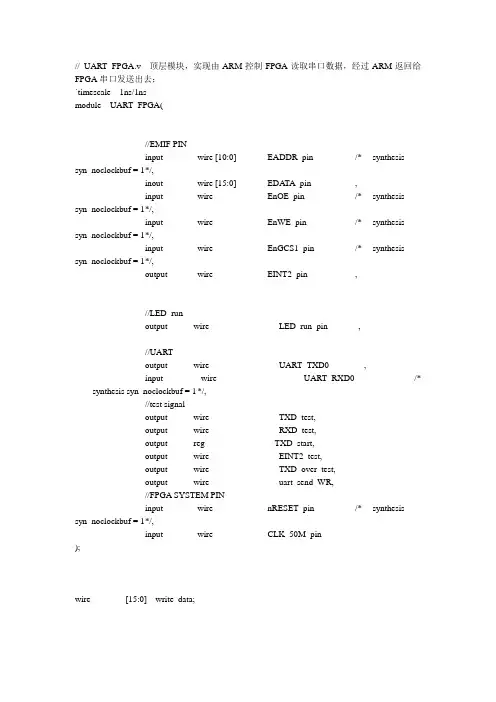

// UART_FPGA.v 顶层模块，实现由ARM控制FPGA读取串口数据，经过ARM返回给FPGA串口发送出去；`timescale 1ns/1nsmodule UART_FPGA(//EMIF PINinput wire [10:0] EADDR_pin /* synthesis syn_noclockbuf = 1 */,inout wire [15:0] EDATA_pin ,input wire EnOE_pin /* synthesis syn_noclockbuf = 1 */,input wire EnWE_pin /* synthesis syn_noclockbuf = 1 */,input wire EnGCS1_pin /* synthesis syn_noclockbuf = 1 */,output wire EINT2_pin ,//LED_runoutput wire LED_run_pin ,//UARToutput wire UART_TXD0 ,input wire UART_RXD0 /* synthesis syn_noclockbuf = 1 */,//test signaloutput wire TXD_test,output wire RXD_test,output reg TXD_start,output wire EINT2_test,output wire TXD_over_test,output wire uart_send_WR,//FPGA SYSTEM PINinput wire nRESET_pin /* synthesis syn_noclockbuf = 1 */,input wire CLK_50M_pin);wire [15:0] write_data;//-------------------DSP ARM uart to EMIF---------------------- reg [7:0] ARM_DSP_data;wire [7:0] DSP_ARM_data;reg uart_send_WR_reg;//reg [7:0] T_data;//reg [1:0] TXD_start_cnt;wire [7:0] R_data;wire R_ready;reg [2:0] UART_INT_cnt;wire TXD_over;wire [1:0] baud_select;reg [12:0] baud_devide;//wire clkrec;parameter baud_9600 = 5208; //50M/9600 parameter baud_19200 = 2604;parameter baud_38400 = 1302;parameter baud_115200 = 434;assign TXD_test = UART_TXD0;assign RXD_test = UART_RXD0;assign EINT2_test = EINT2_pin;assign TXD_over_test=TXD_over;/*--------------Program start-------------------*//*----------baud select------------*/always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginbaud_devide <= 'h1FFF;endelsebegincase ( baud_select )'d0 : baud_devide <= baud_9600 ;'d1 : baud_devide <= baud_19200 ;'d2 : baud_devide <= baud_38400 ;'d3 : baud_devide <= baud_115200 ;endcaseendend/*----------INT generator------------*/always @( negedge nRESET_pin or posedge R_ready )beginif( !nRESET_pin )beginARM_DSP_data <= 8'd0;endelsebeginARM_DSP_data <= R_data;endendalways @( negedge nRESET_pin or negedge R_ready or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginUART_INT_cnt <= 3'd5;endelse if( !R_ready )beginUART_INT_cnt <= 3'd0;endelse if( UART_INT_cnt < 3'd5 )beginUART_INT_cnt <= UART_INT_cnt + 1'b1;endassign EINT2_pin = ( UART_INT_cnt >= 3'd1 && UART_INT_cnt <= 3'd4 ) ? 1'b0 : 1'b1 ;/*---------------DSP to ARM data---------------*/always@(negedge nRESET_pin or posedge CLK_50M_pin) //当接收了一个数据后，把数据加1后发回PC机,注意串口一个一个数据发beginif( !nRESET_pin )beginuart_send_WR_reg <= 1'b0;TXD_start <= 1'b0;endelse if( uart_send_WR_reg != uart_send_WR )beginif( TXD_over )beginTXD_start <= 1'b1;uart_send_WR_reg <= uart_send_WR;endendelsebeginTXD_start <= 1'b0;endend//----------------EMIF read ,fpga TO ARM---------------------------EMIF_R EMIF_R_M(.EADDR_pin (EADDR_pin ),.EDA TA_pin (EDA TA_pin ),.EnOE_pin (EnOE_pin ),.EnGCS1_pin (EnGCS1_pin ),.write_data (write_data ),.ARM_DSP_data (ARM_DSP_data ),.nRESET_pin (nRESET_pin )// .CLK_50M_pin (CLK_50M_pin )//----------------EMIF write,ARM to fpga---------------------------EMIF_W EMIF_W_M(.EADDR_pin (EADDR_pin ),.EDA TA_pin (EDATA_pin ),.EnWE_pin (EnWE_pin ),.EnGCS1_pin (EnGCS1_pin ),//uart.DSP_ARM_data (DSP_ARM_data ),.uart_send_WR (uart_send_WR ),.write_data (write_data ),.baud_select (baud_select ),//LED run.LED_run_pin (LED_run_pin ),.nRESET_pin (nRESET_pin )// .CLK_50M_pin (CLK_50M_pin ) );UART_rec UART_rec_M (//input.RXD (UART_RXD0 ),.baud_devide (baud_devide ),//output.R_data (R_data ),.R_ready (R_ready ),//FPGA sys pin.nRESET_pin (nRESET_pin ),.CLK_50M_pin (CLK_50M_pin));UART_txd UART_txd_M (//input.TXD_start (TXD_start ),.T_data (DSP_ARM_data ),.baud_devide (baud_devide ),//output.TXD (UART_TXD0 ),.TXD_over (TXD_over ),//FPGA sys pin.nRESET_pin (nRESET_pin ),.CLK_50M_pin (CLK_50M_pin));Endmodule// UART_rec.v`timescale 1ns/1nsmodule UART_rec (//inputRXD,baud_devide,//outputR_data,R_ready,//FPGA sys pinnRESET_pin,CLK_50M_pin);input wire RXD;input wire [12:0] baud_devide;output reg [7:0] R_data;output reg R_ready;input wire nRESET_pin;input wire CLK_50M_pin;reg [1:0] RXD_sync;reg [2:0] RXD_cnt;reg RXD_bit;reg [3:0] rec_bit_cnt;//reg [8:0] baud_16_reg;reg [12:0] baud_cnt;reg [8:0] baud_16_cnt;wire baud_tick_16;wire baud_tick;wire [11:0] baud_devide_2;wire [8:0] baud_devide_16;/*----------Program start------------*/assign baud_devide_2 = baud_devide / 2;assign baud_devide_16 = baud_devide / 16;/*--------------baud 16 devided clk used in sample-----------*/ always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginbaud_16_cnt <= 'd0;endelsebeginif( baud_16_cnt < baud_devide_16 )beginbaud_16_cnt <= baud_16_cnt + 1'b1;endelsebeginbaud_16_cnt <= 'd0;endendendassign baud_tick_16 = ( baud_16_cnt == baud_devide_16 );//--------baud clk used in receiving data-------always @( negedge nRESET_pin or posedge CLK_50M_pin )beginif( !nRESET_pin )beginbaud_cnt <= 'd0;endelsebeginif( !R_ready )beginif( baud_cnt < baud_devide - 1'b1 )beginbaud_cnt <= baud_cnt + 1'b1;endelsebeginbaud_cnt <= 'd0;endendelsebeginbaud_cnt <= 'd0;endendendassign baud_tick = ( baud_cnt == baud_devide_2 );/*-----------jitter filter--------------*/always @( negedge nRESET_pin or posedge CLK_50M_pin )beginif( !nRESET_pin )beginRXD_sync <= 2'd0;endelsebeginRXD_sync <= {RXD_sync[0], RXD};endendalways @( negedge nRESET_pin or posedge baud_tick_16 ) beginif( !nRESET_pin )beginRXD_cnt <= 3'd7;endelsebeginif( RXD_sync[1] && RXD_cnt != 3'd7 )beginRXD_cnt <= RXD_cnt + 1;endelsebeginif( ~RXD_sync[1] && RXD_cnt != 3'd0 )beginRXD_cnt <= RXD_cnt - 1;endendendendalways @( negedge nRESET_pin or posedge baud_tick_16 ) beginif( !nRESET_pin )beginRXD_bit <= 1'b1;endelsebeginif( RXD_cnt == 3'd7)beginRXD_bit <= 1'b1;endelse if( RXD_cnt == 3'd0 )beginRXD_bit <= 1'b0;endendend/*---------------receive data cnt---------------*/always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginR_ready <= 1'b1;rec_bit_cnt <= 4'd0;endelsebeginif( R_ready )beginrec_bit_cnt <= 4'd0;if( !RXD_bit )beginR_ready <= 1'b0;endendelse if( baud_tick )beginif( rec_bit_cnt < 4'd9 )beginrec_bit_cnt <= rec_bit_cnt + 1'b1;R_ready <= 1'b0;endelsebeginrec_bit_cnt <= 4'd0;R_ready <= 1'b1;endendendendalways @( negedge nRESET_pin or posedge baud_tick ) beginif( !nRESET_pin )beginR_data <= 8'd0;endelse if( !R_ready )beginif( rec_bit_cnt == 0 )beginR_data <= 8'd0;endelsebeginif( rec_bit_cnt >= 4'd1 && rec_bit_cnt<= 4'd8 )R_data[rec_bit_cnt - 1'b1 ] <= RXD_bit;endendendendmodule// UART_TXD.v`timescale 1ns/1nsmodule UART_txd (//inputbaud_devide,TXD_start,T_data,//outputTXD,TXD_over,//FPGA sys pinnRESET_pin,CLK_50M_pin);input wire TXD_start;input wire [7:0] T_data;input wire [12:0] baud_devide;output reg TXD;output reg TXD_over;input wire nRESET_pin;input wire CLK_50M_pin;//regs & wireswire baud_tick;//reg baud_ctrl;reg [3:0] T_state;reg [7:0] T_data_reg;reg [12:0] baud_cnt;/*----------Program start---------------*//*-----------------Baud generator------------------------*/assign baud_tick = ( baud_cnt == baud_devide - 1'b1 );always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginbaud_cnt <= 'd0;endelse if( baud_cnt < baud_devide - 1'b1 )beginbaud_cnt <= baud_cnt + 1'b1;endelsebeginbaud_cnt <= 'd0;endend/*----------transmit state machine---------------*/always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginT_state <= 4'd0;endelsebegincase(T_state)4'd0: if(TXD_start) T_state <= 4'd1;4'd1: if(baud_tick) T_state <= 4'd2; // 开始位04'd2: if(baud_tick) T_state <= 4'd3; // bit 04'd3: if(baud_tick) T_state <= 4'd4; // bit 14'd4: if(baud_tick) T_state <= 4'd5; // bit 24'd5: if(baud_tick) T_state <= 4'd6; // bit 34'd6: if(baud_tick) T_state <= 4'd7; // bit 44'd7: if(baud_tick) T_state <= 4'd8; // bit 54'd8: if(baud_tick) T_state <= 4'd9; // bit 64'd9: if(baud_tick) T_state <= 4'd10; // bit 74'd10: if(baud_tick) T_state <= 4'd0; // 停止位1default: if(baud_tick) T_state <= 4'd0;endcaseendendalways @(negedge nRESET_pin or posedge baud_tick ) beginif( !nRESET_pin )beginTXD <= 1'b1;T_data_reg <= 8'd0;endelsebegincase(T_state)// 4'd0: TXD <= 1'b1;4'd1: beginTXD <= 1'b0;T_data_reg <= T_data;end4'd2: TXD <= T_data_reg[0];4'd3: TXD <= T_data_reg[1];4'd4: TXD <= T_data_reg[2];4'd5: TXD <= T_data_reg[3];4'd6: TXD <= T_data_reg[4];4'd7: TXD <= T_data_reg[5];4'd8: TXD <= T_data_reg[6];4'd9: TXD <= T_data_reg[7];4'd10: TXD <= 1'b1;default: TXD <= 1'b1;endcaseendend//assign TXD = TXD;always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginTXD_over <= 1'b0;endelsebeginif( T_state ==4'd0 )TXD_over <= 1'b1;elseTXD_over <= 1'b0;endendendmodule。

Verilog双向口的使用和仿真

Verilog in out 双向口使用和仿真2007-12-01 11:11芯片外部引脚很多都使用in out类型的，为的是节省管腿。

一般信号线用做总线等双向数据传输的时候就要用到INOUT类型了。

就是一个端口同时做输入和输出。

inout 在具体实现上一般用三态门来实现。

三态门的第三个状态就是高阻'Z' 0当in out端口不输出时，将三态门置高阻。

这样信号就不会因为两端同时输出而出错了，更详细的内容可以搜索一下三态门tri-state 的资料.1使用in out类型数据，可以用如下写法：inout data」no ut;in put data_i n;reg data_reg;//data_i nout 的映象寄存器reg lin k_data;assign data_inout=link_data?data_reg:1 ' bz;//link_data 控制三态门//对于data_reg,可以通过组合逻辑或者时序逻辑根据data_in对其赋值.通过控制link_data 的高低电平,从而设置data」nout是输出数据还是处于高阻态,如果处于高阻态，则此时当作输入端口使用.link_data 可以通过相关电路来控制.2编写测试模块时,对于in out类型的端口,需要定义成wire类型变量,而其它输入端口都定义成reg类型,这两者是有区别的.当上面例子中的data」nout用作输入时，需要赋值给data」nout,其余情况可以断开.此时可以用assign 语句实现:assign data_inout=link?data_in_t:1 ' bz; 其中的link ,data_in_t 是reg类型变量,在测试模块中赋值.另外，可以设置一个输出端口观察data_inout用作输出的情况：Wire data_out;Assign data_out_t=(!link)?data_inout:1 ' bz;else , in RTLinout use in top module(PAD)dont use ino ut(tri) in sub module也就是说，在内部模块最好不要出现inout，如果确实需要，那么用两个port 实现，到顶层的时候再用三态实现。
