断路器A型B型C型和D型脱扣曲线的含义和用途

合集下载

断路器脱扣特性_A B C D

脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。B特性适用于纯阻性负载和低感照明回路；

C特性适用于感性负载和高感照明回路；

D特性适用于高感负载和较大冲击电流的配电系统；

K特性适用于电机保护和变压器配电系统；

他们的热脱扣特性和电磁脱扣特性是不一样的

特性字母后面的数字是指额定电流

如果想有更深的了解可参照GB10963

瞬时过载能力，B：2倍、C：5倍、D：10倍

IEC60898 标准规定的III 级限流要求

B 型曲线：

保护短路电流较小的负载(保护短路电流较小的负载)

□脱扣特性: 瞬时脱扣范围(3～5) In

C 型曲线：

保护常规负载和配电线缆(配电保护)

□脱扣特性: 瞬时脱扣范围(5～10) In

D 型曲线：

保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)

□脱扣特性: 瞬时脱扣范围(10～14) In

K型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力―――――――――――――――――

对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D 1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统

2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护

3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路

4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等

脱口曲线A B C D K

脱扣曲线

是断路器速断脱扣器的动作特性曲线。

脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：

A曲线：脱扣电流为(2~3)In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；

B曲线：脱扣电流为(3~5)In，适用于住户配电系统，家用电器的保护和人身安全保护；

C曲线：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路；

D曲线：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；

K曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

如果是微断的话：B型是3~5倍额定电流时脱扣C型是5~10倍额定电流时脱扣D型是10~14倍额定电流时脱扣按断路器脱扣反时限的特性（也就是说过载电流越大，脱扣时间越短），和脱扣特性曲线图（主要是看在多大的电流下多长时间左右脱扣）。然后按用电设备的要求来选用。一般照明可以选B型或C型（选C型情况更多，属于常用的），动力设备或小型（小功率）电机可以选D型。

微型断路器脱扣曲线

微型断路器脱扣曲线是指微型断路器在不同电流负载下的脱扣时间与电流之间的关系曲线。它用于描述微型断路器在过载或短路情况下的保护特性。

微型断路器脱扣曲线通常分为B、C、D 三种类型，它们的脱扣特性不同，适用于不同的负载类型和应用场合。

B 型脱扣曲线：用于保护电动机和其他感性负载。在短路情况下，B 型脱扣曲线具有较短的脱扣时间，可以快速切断短路电流，保护设备和线路。

C 型脱扣曲线：用于保护照明和其他阻性负载。C 型脱扣曲线的短路脱扣时间比B 型长，但比

D 型短，能够在短路时提供一定的延时，以避免误动作。

D 型脱扣曲线：用于保护高感性负载，如变压器等。D 型脱扣曲线的短路脱扣时间最长，可以在短路时提供更长的延时，以适应高感性负载的起动电流。

通过选择合适的微型断路器脱扣曲线，可以确保在不同的负载类型和应用场合下，微型断路器能够提供可靠的过载和短路保护。

断路器A型、B型、C型和D型脱扣曲线的含义和用途之欧阳语创编

断路器A型、B型、C型和D型脱扣曲线的含义和用途

脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流脱扣时间）。

B特性适用于纯阻性负载和低感照明回路；

C特性适用于感性负载和高感照明回路；

D特性适用于高感负载和较大冲击电流的配电系统；

K特性适用于电机保护和变压器配电系统；

他们的热脱扣特性和电磁脱扣特性是不一样的

特性字母后面的数字是指额定电流

如果想有更深的了解可参照GB10963

瞬时过载能力，B：2倍、C：5倍、D：10倍

IEC60898 标准规定的 III 级限流要求

B 型曲线：

保护短路电流较小的负载(保护短路电流较小的负载)

□脱扣特性: 瞬时脱扣范围 (3～5) In

C 型曲线：

保护常规负载和配电线缆(配电保护)

□脱扣特性: 瞬时脱扣范围 (5～10) In

D 型曲线：

保护起动电流大的冲击性负荷 (如电动机，变压器等)(动力保护)

□脱扣特性: 瞬时脱扣范围 (10～14) In ―――――――――――――――――

对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D

1、A型脱扣曲线：磁脱扣电流为（23）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统

2、B型脱扣曲线：磁脱扣电流为（35）In，适用于保护住户配电系统，家用电器的保护和人身安全保护

3、C型脱扣曲线：磁脱扣电流为（510）In，适用于保护配电线路以及具有较高接通电流的照明线路

4、D型脱扣曲线：磁脱扣电流为（1020）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等

断路器A型B型C型和D型脱扣曲线的含义和用途

断路器A型、B型、C型和D型脱扣曲线的含义和用途

脱扣特性曲线的意思,应用场合不同会有不同的特性曲线电流-脱扣时间; B特性适用于纯阻性负载和低感照明回路；

C特性适用于感性负载和高感照明回路；

D特性适用于高感负载和较大冲击电流的配电系统；

K特性适用于电机保护和变压器配电系统；

他们的热脱扣特性和电磁脱扣特性是不一样的

特性字母后面的数字是指额定电流

如果想有更深的了解可参照GB10963

瞬时过载能力,B：2倍、C：5倍、D：10倍

IEC60898标准规定的III级限流要求

B型曲线：

保护短路电流较小的负载保护短路电流较小的负载

□脱扣特性:瞬时脱扣范围3～5In

C型曲线：

保护常规负载和配电线缆配电保护

□脱扣特性:瞬时脱扣范围5～10In

D型曲线：

保护起动电流大的冲击性负荷如电动机,变压器等动力保护

□脱扣特性:瞬时脱扣范围10～14In

―――――――――――――――――

对于微型断路器来讲,共有四种磁脱扣曲线类型的断路器,脱扣曲线A/B/C/D

1、A型脱扣曲线：磁脱扣电流为2-3In,适用于保护半导体电子线路,带小功率电源变压器的测量回路或线路长且电流小的系统

2、B型脱扣曲线：磁脱扣电流为3-5In,适用于保护住户配电系统,家用电器的保护和人身安全保护

3、C型脱扣曲线：磁脱扣电流为5-10In,适用于保护配电线路以及具有较高接通电流的照明线路

4、D型脱扣曲线：磁脱扣电流为10-20In,适用于保护具有很高冲击电流的设备,如变压器,电磁阀等

A特性：2倍额定电流,很少用,一般用于半导体保护；

B特性：2~3倍额定电流,一般用于变压器侧的二次回路保护；

断路器的脱扣特性

断路器的分类

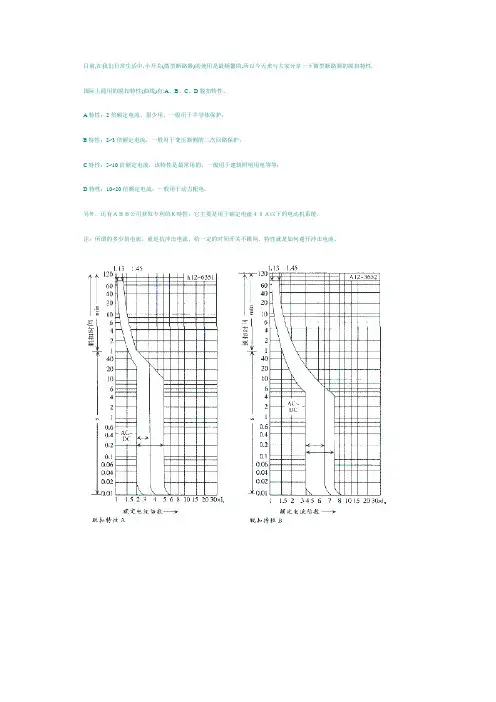

国际上通用的脱扣特性曲线有:A、B、C、D脱扣特性;

A特性：2倍额定电流,很少用,一般用于半导体保护；

B特性：2~3倍额定电流,一般用于变压器侧的二次回路保护；

C特性：5~10倍额定电流,该特性是最常用的,一般用于建筑照明用电等等；

D特性：10~20倍额定电流,一般用于动力配电.

另外,还有ABB公司获取专利的K特性,它主要是用于额定电流40A以下的电动机系统．注：所谓的多少倍电流,就是抗冲击电流,给一定的时间开关不跳闸．特性就是如何避开冲击电流;

断路器额定电流=～2倍计算电流;

根据被保护负载的不同,小型断路器具有不同的保护特性:

B 型曲线

脱扣特性: 瞬时脱扣范围 3 ~ 5 In

用于保护短路电流较小的负载如电源、长电缆等

C 型曲线

脱扣特性: 瞬时脱扣范围 5 ~ 10 In

用于保护常规负载和配电线缆

D 型曲线

脱扣特性: 瞬时脱扣范围 10 ~ 14 In

用于保护起动电流大的冲击性负载如电动机,变压器等

低压断路器的脱扣器选型

断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等;过电流脱扣器还可分为过载脱扣器和短路电磁脱扣器,并有长延时、短延时、瞬时之分;过电流脱扣器最为常用; 过电流脱扣器其动作电流整定值可以是固定的或是可调的,调节时通常利用旋钮或是调节杠杆;电磁式过流脱扣器既可以是固定的,也可以是可调的,而电子式过流脱扣器通常总是可调的;断路器的分断能力指的就是能够承受的最大短路电流;所选断路器的的分断能力必须大于其保护设备的短路电流,

过电流脱扣器按安装方式又可分为固定安装式或模块化安装式;固定安装式脱扣器和断路器壳体加工为一体,一旦出厂,其脱扣器额定电流不可调节,如DZ20型；而模块化安装式脱扣作为断路器的一个安装模块,可随时调换,灵活性很强;

脱扣曲线A,B,C,D,K的解释

A型脱扣曲线：脱扣电流为（2～3）In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；

B型脱扣曲线：脱扣电流为（3～5）In，适用于住户配电系统，家用电器的保护和人身安全保护；

C型脱扣曲线：脱扣电流为（5～10）In，适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路；

D型脱扣曲线：脱扣电流为（10～20）In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；

K型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

脱扣曲线

脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：

A型脱扣曲线：脱扣电流为（2～3）In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；

B型脱扣曲线：脱扣电流为（3～5）In，适用于住户配电系统，家用电器的保护和人身安全保护；

C型脱扣曲线：脱扣电流为（5～10）In，适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路；

D型脱扣曲线：脱扣电流为（10～20）In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；

K型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

2.1.1. 微型断路器的Z，B，C，D，K特性曲线有何区别，应用有何不同。

· Z特性的短路脱扣整定值在2 –3In 之间，适用于电子及通讯设备保护的场合。

· B特性的短路脱扣整定值在3 –5In 之间，适用于发电机类负载的保护

· C特性的短路脱扣整定值在5 –10In 之间，使用于照明配电的场合。

· D特性的短路脱扣整定值在10 –20In 之间，适用于动力回路，如有较大电感负载的场合。多数公司认为这个值太大无实际意义，因此通常整定在10-14In之间。

· K特性的短路脱扣整定值在8 –15In 之间，适用于电动机保护。

·特别需要说明的是K特性的热过载保护的不动作电流为1.05In, 动作电流1.2In , 而其他特性的热过载保护的不动作电流为1.13In，动作电流1.45In，因此K特性曲线的过载保护适用于电动机的过载保护。

脱扣曲线ma

脱扣曲线是描述保护设备在电流变化时的动作特性的曲线，它反映了设备在不同电流下的跳闸行为。选择合适的脱扣曲线可以在过流保护和最佳机器运行之间取得良好平衡。

一、脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：

A曲线：脱扣电流为（2至3）In，适用于保护半导体电子线路。

B曲线：脱扣电流为（3至5）In，适用于家电用电等住户配电系统。

C曲线：脱扣电流为（5至10）In，适用于保护配电线路以及具有较高接通电流的照明线路。

D曲线：脱扣电流为（10至20）In，适用于保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。

K曲线：具备1.2倍热脱扣动作电流和8至14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

二、脱扣曲线的解析：

以施耐德OSMC32N/C65H的C型曲线为例，横坐标是负载电流I 与额定电流In的比值，即额定电流的倍数。它从1倍开始，每一格加一倍往上递增。纵坐标是时间t，单位秒。时间从0.001S开始每递增10倍时间为一个大格，一个大格分10个小格。

三、脱扣曲线的作用：

了解脱扣曲线有助于为应用选择合适的断路器，并诊断潜在的误跳闸问题。选择微型断路器的关键标准之一是它们的脱扣曲线。断路器的跳闸特性直接决定着它的性能，而不同的品牌、不同类型的断路器脱扣曲线也是有所区别的。

四、脱扣曲线的应用：

脱扣曲线广泛应用于电气保护设备，如微型断路器、塑壳断路器、框架断路器等。这些设备主要用于保护电路免受过载、短路等故障的损害。通过选择合适的脱扣曲线，可以确保电路在发生过载或短路时能够及时跳闸，保护设备和人员安全。

断路器A型、B型、C型和D型脱扣曲线的含义和用途

断路器A型、B型、C型和D型脱扣曲线的含义和用途之阿布丰王创作

脱扣特性曲线的意思,应用场所分歧会有分歧的特性曲线（电流-脱扣时间）.

B特性适用于纯阻性负载和低感照明回路；

C特性适用于感性负载和高感照明回路；

D特性适用于高感负载和较年夜冲击电流的配电系统；

K特性适用于机电呵护和变压器配电系统；

他们的热脱扣特性和电磁脱扣特性是纷歧样的

特性字母后面的数字是指额定电流

如果想有更深的了解可参照GB10963

瞬时过载能力,B：2倍、C：5倍、D：10倍

IEC60898 标准规定的III 级限流要求

B 型曲线：

呵护短路电流较小的负载(呵护短路电流较小的负载)

□脱扣特性: 瞬时脱扣范围(3～5) In

C 型曲线：

呵护惯例负载和配电线缆(配电呵护)

□脱扣特性: 瞬时脱扣范围(5～10) In

D 型曲线：

呵护起动电流年夜的冲击性负荷(如电念头,变压器等)(动力呵护)

□脱扣特性: 瞬时脱扣范围(10～14) In ―――――――――――――――――

对微型断路器来讲,共有四种磁脱扣曲线类型的断路器,脱扣曲线A/B/C/D

1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于呵护半导

体电子线路,带小功率电源变压器的丈量回路或线路长且电流小的系统

2、B型脱扣曲线：磁脱扣电流为（3-5）In,适用于呵护住户

配电系统,家用电器的呵护和人身平安呵护

3、C型脱扣曲线：磁脱扣电流为（5-10）In,适用于呵护配电线路以及具有较高接通电流的照明线路

4、D型脱扣曲线：磁脱扣电流为（10-20）In,适用于呵护具

有很高冲击电流的设备,如变压器,电磁阀等

断路器电流数字前的“C、D”是什么意思？使用时又该如何选择呢？

断路器电流数字前的“C、D”是什么意思？使用时又该如何选

择呢？

断路器上面的C、D代表的是断路器的脱扣曲线，国际上通用的脱扣特性(曲线)共有:

A、B、C、D这4种类型。

A特性：2倍额定电流，很少用，一般用于半导体保护；

B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；

C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；

D特性：10~20倍额定电流，一般用于动力配电。

其次还有ABB电气公司获取专利的K特性，它主要是用于额定电流40A以下的电动机系统。

所谓的多少倍电流，就是抗冲击电流，在一定的时间开关不跳闸．特性就是如何避开冲击电流。在电流很小的地方，例如：变压器或者是配电柜的二次测量回路中，我们要选的是A类曲线的断路器（用的少）；

在冲击电流很小的地方，我们要选择B类曲线的断路器，例如荧光灯，气体放射灯等的回路中（基本不用）；

在配电线路或者是有较高接通电流的照明回路，我们要选择C类曲线的断路器，（最常用）；

在有较高冲击电流的地方我们要选择D类脱扣曲线的断路器，例如：电动机等位置（厂矿用的多）；

所以，如何选择断路器是我们必须要了解的内容，这样可以很好地保护电路、电气设备以及我们自身的安全！

开关脱扣曲线

开关脱扣曲线是断路器速断脱扣器的动作特性曲线。根据不同的脱扣电流，可以分为A、B、C、D、K等几种曲线。

1. A曲线：脱扣电流为(2~3)倍额定电流，适用于保护半导体电子线路。

2. B曲线：脱扣电流为(3~5)倍额定电流，适用于家电用电等住户配电系统。

3. C曲线：脱扣电流为(5~10)倍额定电流，适用于保护配电线路以及具有较高接通电流的照明线路。

4. D曲线：脱扣电流为(10~20)倍额定电流，适用于保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。

5. K曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

断路器速断脱扣器的动作特性曲线

脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：

A曲线：脱扣电流为(2~3)In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；

B曲线：脱扣电流为(3~5)In，适用于住户配电系统，家用电器的保护和人身安全保护；

C曲线：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路；

D曲线：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；

K曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

断路器的脱扣曲线详解

断路器作为电路的短路保护和过载保护重要元器件，充分了解断路器是如何工作的，断路器在什么清况下会跳闸等是非常有必要的。断路器的跳闸特性直接决定着它的性能，而不同的品牌、不同类型的断路器脱扣曲线也是有所区别的。

脱扣曲线即脱扣器的动作特性曲线

一、脱扣曲线的分类

脱扣曲线分为A、B、C,D、K等几种，各自的含义如下：

1、A曲线脱扣电流为(2.....,3)1n,适用于保护半导体电子线路。

2、B曲线脱扣电流为(3.....,S)ln,适用于家电用电等住户配电系统。

3、C曲线脱扣电流为(5.....,10)1n,适用于保护配电线路以及具有较高接通电流的照明线路。

4、D曲线脱扣电流为(1Q ......2Q)ln I适用千保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。

5、K曲线具备1.2倍热脱扣动作电流和g...... 14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

从红色曲线可以看出，在合闸后的瞬间有一个很高的瞬间启动电流，随后电流快速降低，最后电流与1倍的Ir重合。在实际应用中，只要红色曲线全部都处于脱扣曲线的不脱扣区域，断路器就不会跳闸。

四、刚跳闸的断路器马上合闸时，立马又跳闸了是怎么回事？

在平常生活中，许多没有理解断路器跳闸原理的人往往会这样操作：在断路器短路跳闸后就立马去合闸，结果”爆！”一声很吓人，断路器又自动跳闸了，或者根本合不上去。

这是因为断路器刚刚脱扣器热元件过热脱扣了，这时候热元件的温度还没有降下来，在脱扣区域，可以等几分钟再合闸。
