高中物理力学实验专题训练(有答案)
高中物理专题练习-力学实验(含答案)

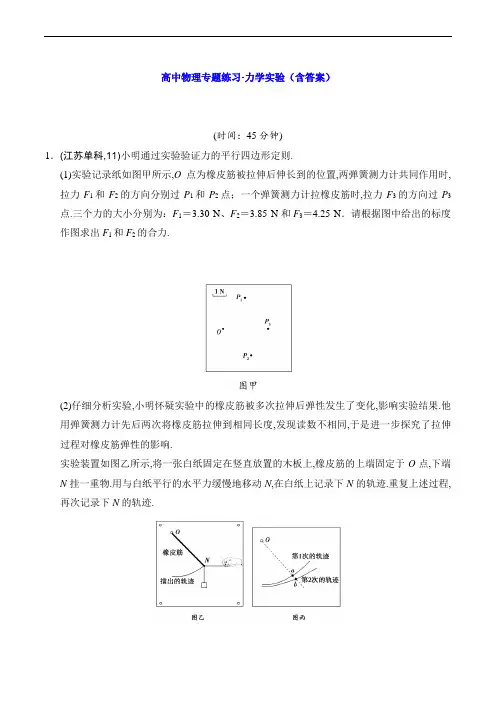

高中物理专题练习-力学实验（含答案）(时间：45分钟)1．(江苏单科,11)小明通过实验验证力的平行四边形定则.(1)实验记录纸如图甲所示,O点为橡皮筋被拉伸后伸长到的位置,两弹簧测力计共同作用时,拉力F1和F2的方向分别过P1和P2点；一个弹簧测力计拉橡皮筋时,拉力F3的方向过P3点.三个力的大小分别为：F1＝3.30 N、F2＝3.85 N和F3＝4.25 N．请根据图中给出的标度作图求出F1和F2的合力.图甲(2)仔细分析实验,小明怀疑实验中的橡皮筋被多次拉伸后弹性发生了变化,影响实验结果.他用弹簧测力计先后两次将橡皮筋拉伸到相同长度,发现读数不相同,于是进一步探究了拉伸过程对橡皮筋弹性的影响.实验装置如图乙所示,将一张白纸固定在竖直放置的木板上,橡皮筋的上端固定于O点,下端N挂一重物.用与白纸平行的水平力缓慢地移动N,在白纸上记录下N的轨迹.重复上述过程,再次记录下N的轨迹.两次实验记录的轨迹如图丙所示.过O点作一条直线与轨迹交于a、b两点,则实验中橡皮筋分别被拉伸到a和b时所受拉力F a、F b的大小关系为________.(3)根据(2)中的实验,可以得出的实验结果有哪些？________(填写选项前的字母)A．橡皮筋的长度与受到的拉力成正比B．两次受到的拉力相同时,橡皮筋第2次的长度较长C．两次被拉伸到相同长度时,橡皮筋第2次受到的拉力较大D．两次受到的拉力相同时,拉力越大,橡皮筋两次的长度之差越大(4)根据小明的上述实验探究,请对验证力的平行四边形定则实验提出两点注意事项.图甲2．(江苏单科,11)某同学探究小磁铁在铜管中下落时受电磁阻尼作用的运动规律.实验装置如图甲所示,打点计时器的电源为50 Hz的交流电.(1)下列实验操作中,不正确的有________.A．将铜管竖直地固定在限位孔的正下方B．纸带穿过限位孔,压在复写纸下面C．用手捏紧磁铁保持静止,然后轻轻地松开让磁铁下落D．在磁铁下落的同时接通打点计时器的电源(2)该同学按正确的步骤进行实验(记为“实验①”),将磁铁从管口处释放,打出一条纸带,取开始下落的一段,确定一合适的点为O点,每隔一个计时点取一个计数点,标为1,2,…,8.用刻度尺量出各计数点的相邻两计时点到O点的距离,记录在纸带上,如图乙所示.图乙计算相邻计时点间的平均速度v －,粗略地表示各计数点的速度,抄入下表.请将表中的数据补充完整.位置1 2 3 4 5 6 7 8 v －(cm/s)24.533.837.8____39.539.839.839.8(3)__________________；磁铁受到阻尼作用的变化情况是___________________________________________________________________.(4)该同学将装置中的铜管更换为相同尺寸的塑料管,重复上述实验操作(记为“实验②”),结果表明磁铁下落的运动规律与自由落体运动规律几乎相同.请问实验②是为了说明什么？对比实验①和②的结果可得到什么结论？______________________________________________________________________________________________________________________________________.3．(新课标全国卷Ⅱ,22)某同学用图(a)所示的实验装置测量物块与斜面之间的动摩擦因数.已知打点计时器所用电源的频率为50 Hz,物块下滑过程中所得到的纸带的一部分如图(b)所示,图中标出了五个连续点之间的距离.(1)物块下滑时的加速度a ＝______ m/s 2,打C 点时物块的速度v ＝______ m/s ；(2)已知重力加速度大小为g ,为求出动摩擦因数,还必须测量的物理量是________(填正确答案标号).A ．物块的质量B．斜面的高度C．斜面的倾角4．(新课标全国卷Ⅰ,22)某物理小组的同学设计了一个粗测玩具小车通过凹形桥最低点时的速度的实验.所用器材有：玩具小车、压力式托盘秤、凹形桥模拟器(圆弧部分的半径为R＝0.20 m).完成下列填空：(1)将凹形桥模拟器静置于托盘秤上,如图(a)所示,托盘秤的示数为1.00 kg；(2)将玩具小车静置于凹形桥模拟器最低点时,托盘秤的示数如图(b)所示,该示数为________kg；(3)将小车从凹形桥模拟器某一位置释放,小车经过最低点后滑向另一侧,此过程中托盘秤的最大示数为m；多次从同一位置释放小车,记录各次的m值如下表所示：序号1234 5m(kg) 1.80 1.75 1.85 1.75 1.90(4)根据以上数据,；小车通过最低点时的速度大小为________ m/s.(重力加速度大小取9.80 m/s2,计算结果保留2位有效数字) 5．(浙江理综,21)甲同学准备做“验证机械能守恒定律”实验,乙同学准备做“探究加速度与力、质量的关系”实验.图甲(1)图甲中A、B、C、D、E表示部分实验器材,甲同学需在图中选用的器材________；乙同学需在图中选用的器材________.(用字母表示)图乙(2)某同学在实验室选齐所需器材后,经正确操作获得如图乙所示的两条纸带①和②.纸带________的加速度大(填“①”或“②”),其加速度大小为________.6．(山东理综,21)某同学通过下述实验验证力的平行四边形定则.实验步骤：①将弹簧秤固定在贴有白纸的竖直木板上,使其轴线沿竖直方向.②如图甲所示,将环形橡皮筋一端挂在弹簧秤的秤钩上,另一端用圆珠笔尖竖直向下拉,直到弹簧秤示数为某一设定值时,将橡皮筋两端的位置标记为O1、O2,记录弹簧秤的示数F,测量并记录O1、O2间的距离(即橡皮筋的长度l).每次将弹簧秤示数改变0.50 N,测出所对应的l,部分数据如下表所示：F(N)00.50 1.00 1.50 2.00 2.50l(cm)l010.9712.0213.0013.9815.05③找出②中F F O O′.④在秤钩上涂抹少许润滑油,将橡皮筋搭在秤钩上,如图乙所示.用两圆珠笔尖成适当角度同时拉橡皮筋的两端,使秤钩的下端达到O点,将两笔尖的位置标记为A、B,橡皮筋OA段的拉力记为F OA,OB段的拉力记为F OB.完成下列作图和填空：(1)利用表中数据在给出的坐标纸上画出F－l图线,根据图线求得l0＝________cm.(2)测得OA＝6.00 cm,OB＝7.60 cm,则F OA的大小为________N.(3)根据给出的标度,作出F OA和F OB的合力F′的图示.(4)通过比较F′与________的大小和方向,即可得出实验结论.答案1．解析根据力的合成法则及平衡条件解题.(1)作出的图示如图所示.(2)重物受力情况如图所示,由于重力不变,两次实验时,橡皮筋拉力T的方向相同,故水平拉力F大小相等,即F a＝F b.(3)根据题图可知,选项B、D正确,选项A、C错误.(4)橡皮筋拉伸不宜过长,选用新橡皮筋等可减小误差.答案(1)如图所示,(F＝4.6～4.9 N都算对)合(2)F a＝F b(3)BD(4)橡皮筋拉伸不宜过长；选用新橡皮筋.(或：拉力不宜过大；选用弹性好的橡皮筋；换用弹性好的轻弹簧.)2．解析 (1)在实验时,应用手捏住纸带上端,保持静止,再接通电源,让打点计时器工作,然后迅速释放纸带,故做法不对的是C 、D,所以本题正确选项为C 、D. (2)由v ＝xt 可求v 4＝5.60－4.042×0.02cm/s ＝39.0 cm/s.(3)由纸带上的测量数据可知,磁铁下落的速度逐渐增大,最后匀速下落,所受阻力逐渐增大到大小等于重力.(4)实验结果表明磁铁在塑料管中几乎不受阻尼作用,而磁铁在铜管中下落时受到的阻尼作用主要是电磁阻尼作用.答案 (1)CD (2)39.0 (3)逐渐增大到39.8 cm/s 且增加的越来越慢 逐渐增大到等于重力 (4)为了说明磁铁在塑料管中几乎不受阻尼作用,磁铁在铜管中受到的阻尼作用主要是电磁阻尼作用3．解析 根据纸带数据可知,加速度a ＝（x CD ＋x DE ）－（x AB ＋x BC ）4T2＝3.25 m/s 2；打C 点时物块的速度v C ＝x BD2T ＝1.79 m/s(2)由牛顿第二定律得加速度a ＝g sin θ－μg cos θ,所以要求出动摩擦因数,还必须测量的物理量是斜面的倾角.答案 (1)3.25 1.79 (2)C4．解析 (2)由图(b)可知托盘称量程为10 kg,指针所指的示数为1.40 kg(4)由多次测出的m 值,利用平均值可求m ＝1.81 kg.而模拟器的重力为G ＝m 0g ＝9.8 N,所以小车经过凹形桥最低点时对桥的压力为F N ＝mg －m 0g ≈7.94 N ；根据径向合力提供向心力,F N －m 车g ＝m 车v 2R ,即7.94 N －(1.40－1.00)×9.8 N ＝0.4v 2R ,解得v ≈1.4 m/s. 答案 (2)1.40 (4)7.9 1.45．解析 (1)“验证机械能守恒定律”一般采用重锤自由落体运动,使用纸带法测速度,所以要用到重锤和电火花打点计时器,即A 、B ；“探究加速度与力、质量的关系”实验一般以小车为研究对象,需改变小车质量,要用到纸带法测加速度,所以需要电火花计时器、小车、钩码,即B 、D 、E.(2)纸带①各点读数依次为29.10 cm 、30.70 cm 、32.40 cm 、34.20 cm 、36.10 cm 、38.10 cm,相邻相等时间间隔位移之差Δx1＝0.1 cm,而②纸带各点读数依次为27.40 cm、29.00 cm、30.65 cm、32.65 cm、34.10 cm、35.90 cm,相邻的相等时间间隔的位移差Δx2＝0.05 cm,由a＝ΔxT2可知①纸带加速度大,且可算得a＝ΔxT2＝0.1×10－20.022m/s2＝2.5 m/s2.答案(1)AB BDE(2)①(2.5±0.2) m/s26．解析(1)做出F－l图象,如图甲所示,求得直线的截距即为l0,可得l0＝10.0 cm(2)可计算橡皮筋的劲度系数k＝FΔx＝2.50.05N/m＝50 N/m若OA＝6.00 cm,OB＝7.60 cm,则橡皮筋的弹力为F＝kΔx＝50×(6.00＋7.60－10.00)×10－2 N＝1.80 N则此时F OA＝F＝1.80 N(3)F OB＝F OA＝1.80 N,两力的合力F′如图乙所示.(4)通过比较F′和F O O′的大小和方向,可得出实验结论.答案(1)10.0(9.8、9.9、10.1均正确)(2)1.80(1.70～1.90均正确)(3)如图乙所示(4)F O O′。
高中物理高考复习力学实验讲解及练习题(含答案)
高考复习力学实验题参考答案与试题解析一．实验题（共17小题）1．（2016•天津）某同学利用图1示装置研究小车的匀变速直线运动．①实验中，必要的措施是AB ．A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力②他实验时将打点机器接到频率为50Hz的交流电源上，得到一条纸带，打出的部分计数点如图2所示（每相邻两个计数点间还有4个点，图中未画出）s1=3.59cm，s2=4.41cm，s3=5.19cm，s4=5.97cm，s5=6.78cm，s6=7.64cm，则小车的加速度a= 0.80 m/s2（要求充分利用测量的数据），打点计时器在打B点时小车的速度v B= 0.40 m/s．（结果均保留两位有效数字）【解答】解：①A、为了让小车做匀加速直线运动，应使小车受力恒定，故应将细线与木板保持水平；同时为了打点稳定，应先开电源再放纸带；故AB正确；C、本实验中只是研究匀变速直线运动，故不需要让小车的质量远大于钩码的质量；只要能让小车做匀加速运动即可；故C错误；D、由C的分析可知，只要摩擦力恒定即可，不需要平衡摩擦力；故D错误；故选：AB；②每两个计数点间有四个点没有画出，故两计数点间的时间间隔为T=5×0.02=0.1s；根据逐差法可知，物体的加速度a===0.80m/s2；B点的速度等于AC段的平均速度，则有：v===0.40m/s；故答案为：①AB；②0.80；0.40．2．（2016•高港区校级学业考试）利用图中所示的装置可以研究自由落体运动，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会再纸带上打出一系列的小点，（1）若实验时用到的计时器为电磁打点计时器，打点计时器的安装要使两个限位孔在同一竖直（选填“水平”或“竖直”）线上，以减少摩擦阻力；（2）实验过程中，下列说法正确的是CDA、接通电源的同时要立刻释放重物B、选取纸带时要选取第1个点与第2个点之间的距离接近4mm且清晰的纸带C、释放重物之前要让重物靠近打点计时器D、为了使实验数据更加准确，可取多次测量结果的平均值（3）为了测得重物下落的加速度，还需要的实验仪器是 CA、天平B、秒表C、米尺．【解答】解：（1）电磁式打点计时器需要用低压交流电压；安装打点计时器时要注意让上下限位孔在同一竖直线上，从而减小阻力；（2）A、应先接通电源，稳定后再释放纸带，故A错误；B、选择纸带时应选择点迹清楚，前两个点间距接近2mm的纸带，故B错误；C、释放重物时，应让重物靠近纸带；故C正确；D、为了使实验数据更加准确，可取多次测量结果的平均值；故D正确；故选：CD．（3）据运动学公式得：△x=at2，a=，为了测试重物下落的加速度，还需要的实验器材有：米尺，用来测量计数点之间的距离．该实验中不需要天平，通过打点计时器打点的时间间隔可以计算出计数点之间的时间间隔，所以也不需要秒表．故选：C．故答案为：（1）竖直；（2）CD；（3）C．3．（2017春•涞水县校级月考）某学生利用“研究匀变速直线运动”的实验装置来测量一个质量为m=50g的重锤下落时的加速度值，该学生将重锤固定在纸带下端，让纸带穿过打点计时器，实验装置如图1所示．（1）以下是该同学正确的实验操作和计算过程，请填写其中的空白部分：①实验操作：接通电源，释放纸带，让重锤自由落下，实验结束关闭电源．②取下纸带，取其中的一段标出计数点如图2所示，测出相邻计数点间的距离分别为x1=2.60cm，x2=4.14cm，x3=5.69cm，x4=7.22cm，x5=8.75 cm，x6=10.29cm，已知打点计时器的打点间隔T=0.02s，则重锤运动的加速度计算表达式为a= ，代入数据，可得加速度a= 9.60 m/s2（计算结果保留三位有效数字）．【解答】解：（1）①实验时，应先接通打点计时器的电源，再释放纸带，实验结束，应立即关闭电源．②根据匀变速直线运动的推论△x=aT2，有：x6﹣x3=3a1（2T）2…①x5﹣x2=3a2（2T）2…②x4﹣x1=3a3（2T）2…③a=…④联立①②③④解得：a=；代入数据解得：a=9.60m/s2．答案：（1）①接通电源，实验结束关闭电源；②，9.60．4．（2016春•哈尔滨校级期中）某同学进行“验证力的平行四边形定则“实验，试完成主要步骤：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点的位置O点、两弹簧测力计的读数F1、F2以及两细绳套的方向（2）用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到同一位置O ，记下细绳的方向（如图丙中的Oc）．如乙图所示，读得弹簧测力计的示数F= 4.0N（3）如丙图所示，按选定的标度作出了力的图示，请在图丙中：a．按同样的标度作出力F的图示b．按力的平行四边形定则作出F1、F2的合力F′（4）关于该实验注意事项，下列说法中正确的是 BA．实验中所用的两根细绳越短越好B．弹簧测力计的拉力方向必须与木板平行C．每次实验中两个分力间的夹角必须大于90°．【解答】解：（1）如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点位置O和两测力计的示数F1、F2以及两细绳套的方向，（2）如图乙，用一只弹簧测力计钩住细绳套把橡皮条的结点拉到同一位置O，记下细绳套的方向，由图示弹簧测力计可读得弹簧测力计的示数F=4.0N；（3）a、按力的图示方法作出力F的图示如图所示；b、根据力的平行四边形定则，作出F1、F2的合力F′，如图所示．（4）A、拉橡皮条的细绳要适当长一些，以方便画出力的方向，故A错误；B、测量力的实验要求尽量准确，为了减小实验中因摩擦造成的误差，操作中要求弹簧秤、细绳、橡皮条都应与木板平行，故B正确；C、在实验中两个分力的夹角大小适当，且二力的大小要适量大些，这样有利于减小实验中偶然误差的影响，不需要夹角必须大于90°，故C错误；故选：B故答案为：（1）两细绳套的方向；（2）同一位置O；4.0N；（3）如图所示；（4）B．5．（2016春•衡阳校级期末）“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．（1）本实验采用的科学方法是 BA．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法（2）某同学用两个弹簧秤将结点拉至某位置，此时该同学记录下了结点O的位置及两弹簧秤对应的读数，他还应该记录下两细线的方向．（3）图乙中的F是利用平行四边形定则作出的两个弹簧秤拉力的合力的图示，F′为用一个弹簧秤将结点拉至同一点时所用拉力的图示，这两个力中，方向一定沿AO方向的是F′．【解答】解：（1）本实验中两个拉力的作用效果和一个拉力的作用效果相同，采用的科学方法是等效替代法．故选：B．（2）当用两个弹簧秤同时拉橡皮筋时，必须记录下两弹簧秤读数，及两细线的方向，O点的位置；（3）图乙中的F与F′中，F是由平行四边形得出的，而F′是通过实验方法得出的，其方向一定与橡皮筋的方向相同，一定与AO共线的是 F′．故答案为：（1）B；（2）两细线的方向；（3）F′．6．（2016春•临沂校级期末）在“探究求合力的方法”实验中，可以设计不同的方案探究．以下是甲、乙两位同学设计的两个实验方案，（1）甲同学设计的方案如图1，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套．实验中需用两个弹簧测力计分别钩住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O．①某同学在做该实验时认为：A．拉橡皮条的绳细一些且长一些，实验效果较好B．拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行C．橡皮条弹性要好，拉结点到达某一位置O时，橡皮条方向必须在两细绳夹角的角平分线上D．拉力F1和F2的夹角越大越好其中正确的是AB （填入相应的字母）②若某次测量中两个弹簧测力计的读数均为4N，且两弹簧测力计拉力的方向相互垂直，则不能（选填“能”或“不能”）用一个量程为5N的弹簧测力计测量出它们的合力，理由是：合力为4N＞5N，超出了弹簧测力计的量程．（2）乙同学在家中用三根相同的橡皮筋（遵循胡克定律）来探究求合力的方法，如图2所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点．在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法．在实验过程中，下列说法正确的是AD ．A．实验需要测量橡皮筋的长度以及橡皮筋的原长B．为减小误差，应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边做平行四边形，其对角线必与OA在一条直线上且两者长度相等D．多次实验中O点不必是同一位置．【解答】解：（1）①A、在实验中要减小拉力方向的误差，应让标记同一细绳方向的两点尽量远些，故细绳应该长一些，故A正确；B、作图时，我们是在白纸中作图，做出的是水平力的图示，若拉力倾斜，则作出图的方向与实际力的方向有有较大差别，故应使各力尽量与木板面平行，故B正确；C、橡皮条弹性要好，拉结点到达某一位置O时，拉力与拉力的夹角应适当大些，但橡皮条方向不必须在两细绳夹角的角平分线上，故C错误；D、两个拉力的夹角过大，合力会过小，量取理论值时相对误差变大，夹角太小，会导致作图困难，也会增大偶然误差，故D错误．故选：AB．②两力均为4N，且相互垂直，则其合力大小为F=4N＞5N，合力超过了弹簧秤的量程，故弹簧秤无法测出物体所受的合力，故不能使用．（2）A、需要知道橡皮筋的伸长量才能表示橡皮筋的弹力，故应该测量橡皮筋的原长，故A正确；B、为了减小误差，橡皮筋的伸长量应该大些，故应选择劲度系数稍小的橡皮筋，故B错误；C、由于橡皮筋的弹力与它的长度不成正比，所以OB、OC弹力的合力方向与以OB、OC为两邻边做平行四边形的对角线不重合，故C错误；D、不同的O点依然满足任意两个橡皮筋弹力的合力与第三个橡皮筋弹力等大反向的特点，所以即使O点不固定，也可以探究求合力的方法，故D正确．故选：AD．故答案为：（1）①AB；②不能；合力为4N＞5N，超出了弹簧测力计的量程；（2）AD．7．（2016•广州二模）用图甲所示装置“探究加速度与力、质量的关系”．请思考并完成相关内容：（1）实验时，为平衡摩擦力，以下操作正确的是 BA．连着砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动B．取下砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动C．取下砂桶，适当调整木板右端的高度，直到小车缓慢沿木板做直线运动（2）图乙是实验中得到的一条纸带，已知相邻计数点间还有四个点未画出，打点计时器所用电源频率为50Hz，由此可求出小车的加速度a= 1.60 m/s2（计算结果保留三位有效数字）．（3）一组同学在保持木板水平时，研究小车质量一定的情况下加速度a与合外力F的关系，得到如图丙中①所示的a﹣F图线．则小车运动时受到的摩擦力f= 0.10 N；小车质量M= 0.20 kg．若该小组正确完成了步骤（1），得到的a﹣F图线应该是图丙中的②（填“②”、“③”或“④”）．【解答】解：（1）平衡摩擦力时，取下砂桶，适当当调整木板右端的高度，直到小车被轻推后沿木板匀速运动，故B正确．（2）根据△x=aT2，运用逐差法得，a===1.60m/s2．（3）根据图①知，当F=0.10N时，小车才开始运动，可知小车运动时受到的摩擦力f=0.10N，图线的斜率表示质量的倒数，则m=kg=0.20kg．平衡摩擦力后，a与F成正比，图线的斜率不变，故正确图线为②．故答案为：（1）B；（2）1.60；（3）0.10，0.20，②．8．（2016秋•天津月考）在“探究加速度与力、质量的关系”实验中，某同学使用了如图（1）所示的装置，计时器打点频率为50Hz．（1）该同学得到一条纸带，在纸带上取连续的六个点，如图（b）所示，自A点起，相邻两点间的距离分别为10.0mm、12.0mm、14.0mm、16.0mm、18.0mm，则打E点时小车的速度为0.85 m/s，小车的加速度为5 m/s2．（2）该同学要探究小车的加速度a和质量M的关系，应该保持拉力F恒定不变；若该同学要探究加速度a和拉力F的关系，应该保持小车质量M恒定不变．（3）该同学通过数据的处理作出了a﹣F图象，如图（c）所示，则①图中的直线不过原点的原因是平衡摩擦力过度．②此图中直线发生弯曲的原因是不满足m＜＜M ．【解答】解：（1）利用匀变速直线运动的推论得出：v E== m/s=0.85m/s小车的加速度为a== m/s2=5m/s2（2）该同学要探究小车的加速度a和质量M的关系，应该保持细线对车的拉力F不变；若该同学要探究加速度a和拉力F的关系，应该保持小车的质量M不变．（3）图中当F=0时，a≠0．也就是说当绳子上没有拉力时，小车的加速度不为0，说明小车的摩擦力小于重力的分力，所以原因是实验前木板右端垫得过高．设小车的加速度为a，绳子拉力为F，以砂和砂桶为研究对象得：mg﹣F=ma以小车为研究对象F=Ma解得：a=故：F=Ma=所以要使得绳子拉力等于砂和砂桶的重力大小，必有m＜＜M，而不满足m＜＜M时，随m的增大物体的加速度a逐渐减小．故图象弯曲的原因是：未满足砂和砂桶质量远小于小车的质量．故答案为：（1）0.85；5；（2）拉力F恒定；小车质量M恒定；（3）平衡摩擦力过度，不满足m＜＜M．9．（2016秋•濮阳月考）为了探究物体的加速度与质量的关系时，某实验小组的同学设计了如图所示的实验装置．装置中有电磁打点计时器、纸带、带滑轮的长木板、垫块、小车和砝码（总质量用M表示）、砂和砂捅（总质量用m表示）、刻度尺等，请回答下列问题：（1）为了完成本实验，下列实验器材中必不可少的是CD ．A．低压直流电源 B．秒表 C．天平（附砝码） D．低压交流电源（2）实验误差由偶然误差和系统误差，本实验中纸带与打点计时器、小车与长木板之间的摩擦和阻力对实验的影响属于系统误差．为了使实验结果更贴近结论，应尽量地减少摩擦阻力的影响，即按如图的方式将长木板的一端适当垫高，以平衡摩擦力，在平衡摩擦力时，取下沙桶并将纸带穿过打点计时器，使小车带动纸带在长木板上做匀速直线运动．（3）探究小车的加速度与其质量的关系时，可以通过改变小车中砝码的个数来改变小车的质量．在完成本实验时，为了使沙桶的总重力近似地等于小车的牵引力，则沙桶的总质量与小车的总质量的关系应满足M ＞＞m ．（4）该实验小组的同学在某次测量时，得到了如图所示的纸带，其中0、1、2为相邻的三个计数点，且相邻两计数点的打点频率为f，0、1两点间的距离用x1表示.1、2两点间的距离用x2表示，则该小车加速度的表达式a= （x2﹣x1）f2m/s2．如果f=10Hz，x1=5.90cm，x2=6.46cm，则加速度的值应为a= 0.56 m/s2（保留两位小数）（5 ）在完成以上操作后，将得到的数据用图象进行处理，则小车的加速度的倒数关于小车的质量M的函数图象符合实际情况的是 C ．【解答】解：（1）本实验中需测小车质量，则需要天平，电磁打点计时器需要低压交流电源，故选：CD．（2）平衡摩擦力时，把木板一端垫高，调节木板的倾斜度，使小车在不受绳的拉力时能拖动纸带沿木板做匀速直线运动即可；（3）根据实验误差的来源，在 M＞＞m条件下，可以认为绳对小车的拉力近似等于沙和沙桶的总重力．（4）根据△x=aT2得：a==（x2﹣x1）f2=（6.46﹣5.90）×102×10﹣2 m/s2=0.56 m/s2；（5）根据牛顿第二定律得：a=，则=M+，则以为纵轴，以总质量M为横轴，作出的图象为一倾斜直线，且纵坐标不为0，故C正确，ABD错误．故选：C故答案为：（1）CD；（2）M＞＞m；（3）（x2﹣x1）f2；0.56；（4）C．10．（2016春•锦州期末）图甲是“研究平抛物体的运动”的实验装置图．（1）实验前应对实验装置反复调节，直到斜槽末端切线水平．每次让小球从同一位置由静止释放，是为了每次平抛初速度相同．（2）图乙是正确实验取得的数据，其中O为抛出点，则此小球做平抛运动的初速度为 1.6m/s．（g=9.8m/s2）（3）在另一次实验中将白纸换成方格纸，每个格的边长L=5cm，通过实验，记录了小球在运动途中的三个位置，如图丙所示，则该小球做平抛运动的初速度为 1.5 m/s；B点的竖直分速度为 2 m/s；平抛运动的初位置坐标（﹣1，1）（如图丙，以O点为原点，水平向右为X轴正方向，竖直向下为Y轴的正方向，g取10m/s2）．【解答】解：（1）平抛运动的初速度一定要水平，因此为了获得水平的初速度安装斜槽轨道时要注意槽口末端要水平，为了保证小球每次平抛的轨迹都是相同的，这就要求小球平抛的初速度相同，因此在操作中要求每次小球能从同一位置静止释放．（2）由于O为抛出点，所以根据平抛运动规律有：x=v0t将x=32cm，y=19.6cm，代入解得：v0=1.6m/s．（3）由图可知，物体由A→B和由B→C所用的时间相等，且有：△y=gT2，由图可知△y=2L=10cm，代入解得，T=0.1sx=v0T，将x=3L=15cm，代入解得：v0=1.5 m/s，竖直方向自由落体运动，根据匀变速直线运动中时间中点的瞬时速度等于该过程中的平均速度有：v By==2 m/s．故从抛出到B点所用时间为：t=故从抛出到B点的水平位移为：x=v0t=1.5×0.2m=0.3m，故从抛出到B点的竖直位移为：y=gt2=所以x′=5L﹣x=0.25﹣0.3m=﹣0.05m=L，y′=5L﹣y=0.25﹣0.2m=0.05m=L，平抛运动的初位置坐标为（﹣1，1）．故答案为：（1）水平，初速度相同；（2）1.6；（3）1.5，2，（﹣1，1）．11．（2016春•衡阳校级期末）（1）“研究平抛物体的运动”实验的装置如图1所示，在实验前应ABC A．将斜槽的末端切线调成水平B．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行C．小球每次必须从斜面上同一位置由静止开始释放D．在白纸上记录斜槽末端槽口的位置O，作为小球做平抛运动的起点和所建坐标系的原点（2）物体做平抛运动的规律可以概括为两点：①水平方向做匀速直线运动；②竖直方向做自由落体运动．为了研究物体的平抛运动，可做下面的实验：如图2所示，用小锤打击弹性金属片，A球水平飞出；同时B球被松开，做自由落体运动．两球同时落到地面．把整个装置放在不同高度，重新做此实验，结果两小球总是同时落地．则这个实验 BA．只能说明上述规律中的第①条B．只能说明上述规律中的第②条C．不能说明上述规律中的任何一条D．能同时说明上述两条规律．【解答】解：（1）A、实验中必须保证小球做平抛运动，而平抛运动要求有水平初速度且只受重力作用，故A正确；B、根据平抛运动的特点可知其运动轨迹在竖直平面内，因此在实验前，应使用重锤线调整面板在竖直平面内，即要求木板平面与小球下落的竖直平面平行，故B正确；C、小球每次必须从斜面上同一位置由静止开始释放．故C正确；D、在白纸上记录斜槽末端槽口的位置O，不能作为小球做平抛运动的起点放，故D错误．故选：ABC．（2）在打击金属片时，两小球同时做平抛运动与自由落体运动，结果同时落地，则说明平抛运动竖直方向是自由落体运动，不能说明水平方向上的运动规律，故B正确，ACD错误．故答案为：（1）ABC；（2）B．12．（2016•花溪区校级三模）为了探究力对物体做功与物体速度变化的关系，现提供如图1所示的器材，让小车在橡皮筋的作用下弹出后，沿木板滑行，当我们分别用同样的橡皮筋1条、2条、3条…并起来进行第1次、第2次、第3次…实验时，每次实验中橡皮筋拉伸的长度都应保持一致，我们把橡皮筋对小车做的功可记作W、2W、3W…对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度v，记录数据如下．请）实验中木板略微倾斜，这样做 C （填答案前的字母）A．是为了释放小车后，小车能匀加速下滑B．是为了增大橡皮筋对小车的弹力C．是为了使橡皮筋对小车做的功等于合外力对小车做的功D．是为了使橡皮筋松驰后小车做匀加速运动（2）据以上数据，在坐标纸中作出W﹣v2图象．（3）根据图象2可以做出判断，力对小车所做的功与力对小车所做的功与．【解答】解：（1）装置探究橡皮筋做功与小车速度的关系，应平衡摩擦力，使得橡皮筋做功等于合外力做功，以及能够使橡皮筋松弛后小车做匀速运动，故C正确，ABD错误．故选：C．（2）根据描点法作出图象，如图所示：（3）W﹣v2图象是一条过原点的倾斜的直线，根据图象可知，力对小车所做的功与小车速度平方成正比．故答案为：（1）C；（2）W﹣v2图象如图；（3）小车速度平方成正比．13．（2016•蔡甸区校级一模）某学习小组用图甲所示的实验装置探究“动能定理”．他们在气垫导轨上安装了一个光电门B，滑块上固定一遮光条，滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连，传感器下方悬挂钩码，每次滑块都从A处由静止释放．（1）某同学用游标卡尺测量遮光条的宽度d，如图乙所示，则d= 2.30 mm．（2）下列实验要求中不必要的一项是 A （请填写选项前对应的字母）．A．应使滑块质量远大于钩码和力传感器的总质量B．应使A位置与光电门间的距离适当大些C．应将气垫导轨调至水平D．应使细线与气垫导轨平行（3）实验时保持滑块的质量M和A、B间的距离L不变，改变钩码质量m，测出对应的力传感器的示数F和遮光条通过光电门的时间t，通过描点作出线性图象，研究滑块动能变化与合外力对它所做功的关系，处理数据时应作出的图象是 C （请填写选项前对应的字母）．A．作出“t﹣F图象”B．作出“t2﹣F图象”C．作出“t2﹣图象”D．作出“t=3s图象”【解答】解：（1）由图知第5条刻度线与主尺对齐，d=2mm+6×0.05mm=2.30mm；（2）A、拉力是直接通过传感器测量的，故与小车质量和钩码质量大小关系无关，故A不必要；B、应使A位置与光电门间的距离适当大些，有利于减小误差，故B是必要的；C、应将气垫导轨调节水平，保持拉线方向与木板平面平行，这样拉力才等于合力，故CD是必要的；本题选不必要的，故选：A．（3）根据牛顿第二定律得：a=，那么解得：t2=所以研究滑块的加速度与力的关系，处理数据时应作出图象或作出t2﹣图象，故C正确．故选：C故答案为：（1）2.30；（2）A；（3）C14．（2015春•菏泽期末）为探究“恒力做功与物体动能改变的关系”，采用了如图所示实验装置．请回答下列问题：（1）为了减小小车与水平木板之间摩擦力的影响应采取做法是 CA．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀速运动B．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀加速运动C．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动D．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀加速运动（2）若实验中所用小车的质量为200g，为了使实验结果尽量精确，在实验室提供的以下四种规格钩码中，应该挑选的钩码是 AA．10g B．20g C．30g D．50g（3）某实验小组挑选了一个质量为50g的钩码，在多次正确操作实验得到的纸带中取出自认为满意的一条，经测量、计算，得到如下数据：第一个点到第n个点的距离为40.0cm；打下第n点时小车的速度大小为1.20m/s．该同学将钩码的重力当作小车所受的拉力，则拉力对小车做的功为0.196 J，小车动能的增量为0.144 J．（g=9.8m/s2，结果保留三位有效数字）【解答】解：（1）为了消除小车与水平木板之间摩擦力的影响应采取做法是，将不带滑轮的木板一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动，以使小车的重力沿斜面分力和摩擦力抵消，那么小车的合力就是绳子的拉力．故C正确．故选：C．（2）本题要用钩码的重力代替小车所受到的合力，钩码质量应远小于小车的质量．故选10g的钩码较好，故A正确．故选：A（3）从打下第一点到打下第N点拉力对小车做的功：W=mgs=50×10﹣3×9.8×0.4J=0.196J；小车的动能增量为：△E k=Mv2=0.2×1.22J=0.144J．故答案为：（1）C；（2）A；（3）0.196，0.14415．（2016•北京）利用图1装置做“验证机械能守恒定律”实验．①为验证机械能是否守恒，需要比较重物下落过程中任意两点间的 A ．。
高中物理高考复习力学实验讲解和练习题(含答案)
高考复习力学实验题参考答案与试题解析一．实验题（共17小题）1．（2016•天津）某同学利用图1示装置研究小车的匀变速直线运动．①实验中.必要的措施是AB ．A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力②他实验时将打点机器接到频率为50Hz的交流电源上.得到一条纸带.打出的部分计数点如图2所示（每相邻两个计数点间还有4个点.图中未画出）s1=3.59cm.s2=4.41cm.s3=5.19cm.s4=5.97cm.s5=6.78cm.s6=7.64cm.则小车的加速度a= 0.80 m/s2（要求充分利用测量的数据）.打点计时器在打B点时小车的速度v B= 0.40 m/s．（结果均保留两位有效数字）【解答】解：①A、为了让小车做匀加速直线运动.应使小车受力恒定.故应将细线与木板保持水平；同时为了打点稳定.应先开电源再放纸带；故AB正确；C、本实验中只是研究匀变速直线运动.故不需要让小车的质量远大于钩码的质量；只要能让小车做匀加速运动即可；故C错误；D、由C的分析可知.只要摩擦力恒定即可.不需要平衡摩擦力；故D错误；故选：AB；②每两个计数点间有四个点没有画出.故两计数点间的时间间隔为T=5×0.02=0.1s；根据逐差法可知.物体的加速度a===0.80m/s2；B点的速度等于AC段的平均速度.则有：v===0.40m/s；故答案为：①AB；②0.80；0.40．2．（2016•高港区校级学业考试）利用图中所示的装置可以研究自由落体运动.实验中需要调整好仪器.接通打点计时器的电源.松开纸带.使重物下落.打点计时器会再纸带上打出一系列的小点.（1）若实验时用到的计时器为电磁打点计时器.打点计时器的安装要使两个限位孔在同一竖直（选填“水平”或“竖直”）线上.以减少摩擦阻力；（2）实验过程中.下列说法正确的是CDA、接通电源的同时要立刻释放重物B、选取纸带时要选取第1个点与第2个点之间的距离接近4mm且清晰的纸带C、释放重物之前要让重物靠近打点计时器D、为了使实验数据更加准确.可取多次测量结果的平均值（3）为了测得重物下落的加速度.还需要的实验仪器是 CA、天平B、秒表C、米尺．【解答】解：（1）电磁式打点计时器需要用低压交流电压；安装打点计时器时要注意让上下限位孔在同一竖直线上.从而减小阻力；（2）A、应先接通电源.稳定后再释放纸带.故A错误；B、选择纸带时应选择点迹清楚.前两个点间距接近2mm的纸带.故B错误；C、释放重物时.应让重物靠近纸带；故C正确；D、为了使实验数据更加准确.可取多次测量结果的平均值；故D正确；故选：CD．（3）据运动学公式得：△x=at2.a=.为了测试重物下落的加速度.还需要的实验器材有：米尺.用来测量计数点之间的距离．该实验中不需要天平.通过打点计时器打点的时间间隔可以计算出计数点之间的时间间隔.所以也不需要秒表．故选：C．故答案为：（1）竖直；（2）CD；（3）C．3．（2017春•涞水县校级月考）某学生利用“研究匀变速直线运动”的实验装置来测量一个质量为m=50g 的重锤下落时的加速度值.该学生将重锤固定在纸带下端.让纸带穿过打点计时器.实验装置如图1所示．（1）以下是该同学正确的实验操作和计算过程.请填写其中的空白部分：①实验操作：接通电源.释放纸带.让重锤自由落下. 实验结束关闭电源．②取下纸带.取其中的一段标出计数点如图2所示.测出相邻计数点间的距离分别为x1=2.60cm.x2=4.14cm.x3=5.69cm.x4=7.22cm.x5=8.75 cm.x6=10.29cm.已知打点计时器的打点间隔T=0.02s.则重锤运动的加速度计算表达式为a= .代入数据.可得加速度a= 9.60 m/s2（计算结果保留三位有效数字）．【解答】解：（1）①实验时.应先接通打点计时器的电源.再释放纸带.实验结束.应立即关闭电源．②根据匀变速直线运动的推论△x=aT2.有：x6﹣x3=3a1（2T）2…①x5﹣x2=3a2（2T）2…②x4﹣x1=3a3（2T）2…③a=…④联立①②③④解得：a=；代入数据解得：a=9.60m/s2．答案：（1）①接通电源.实验结束关闭电源；②.9.60．4．（2016春•哈尔滨校级期中）某同学进行“验证力的平行四边形定则“实验.试完成主要步骤：（1）如图甲.用两只弹簧测力计分别钩住细绳套.互成角度地拉橡皮条.使橡皮条伸长.记下结点的位置O点、两弹簧测力计的读数F1、F2以及两细绳套的方向（2）用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到同一位置O .记下细绳的方向（如图丙中的Oc）．如乙图所示.读得弹簧测力计的示数F= 4.0N（3）如丙图所示.按选定的标度作出了力的图示.请在图丙中：a．按同样的标度作出力F的图示b．按力的平行四边形定则作出F1、F2的合力F′（4）关于该实验注意事项.下列说法中正确的是 BA．实验中所用的两根细绳越短越好B．弹簧测力计的拉力方向必须与木板平行C．每次实验中两个分力间的夹角必须大于90°．【解答】解：（1）如图甲.用两只弹簧测力计分别钩住细绳套.互成角度地拉橡皮条.使橡皮条伸长.记下结点位置O和两测力计的示数F1、F2以及两细绳套的方向.（2）如图乙.用一只弹簧测力计钩住细绳套把橡皮条的结点拉到同一位置O.记下细绳套的方向.由图示弹簧测力计可读得弹簧测力计的示数F=4.0N；（3）a、按力的图示方法作出力F的图示如图所示；b、根据力的平行四边形定则.作出F1、F2的合力F′.如图所示．（4）A、拉橡皮条的细绳要适当长一些.以方便画出力的方向.故A错误；B、测量力的实验要求尽量准确.为了减小实验中因摩擦造成的误差.操作中要求弹簧秤、细绳、橡皮条都应与木板平行.故B正确；C、在实验中两个分力的夹角大小适当.且二力的大小要适量大些.这样有利于减小实验中偶然误差的影响.不需要夹角必须大于90°.故C错误；故选：B故答案为：（1）两细绳套的方向；（2）同一位置O；4.0N；（3）如图所示；（4）B．5．（2016春•衡阳校级期末）“验证力的平行四边形定则”的实验情况如图甲所示.其中A为固定橡皮筋的图钉.O为橡皮筋与细绳的结点.OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．（1）本实验采用的科学方法是 BA．理想实验法 B．等效替代法C．控制变量法 D．建立物理模型法（2）某同学用两个弹簧秤将结点拉至某位置.此时该同学记录下了结点O的位置及两弹簧秤对应的读数.他还应该记录下两细线的方向．（3）图乙中的F是利用平行四边形定则作出的两个弹簧秤拉力的合力的图示.F′为用一个弹簧秤将结点拉至同一点时所用拉力的图示.这两个力中.方向一定沿AO方向的是F′．【解答】解：（1）本实验中两个拉力的作用效果和一个拉力的作用效果相同.采用的科学方法是等效替代法．故选：B．（2）当用两个弹簧秤同时拉橡皮筋时.必须记录下两弹簧秤读数.及两细线的方向.O点的位置；（3）图乙中的F与F′中.F是由平行四边形得出的.而F′是通过实验方法得出的.其方向一定与橡皮筋的方向相同.一定与AO共线的是F′．故答案为：（1）B；（2）两细线的方向；（3）F′．6．（2016春•临沂校级期末）在“探究求合力的方法”实验中.可以设计不同的方案探究．以下是甲、乙两位同学设计的两个实验方案.（1）甲同学设计的方案如图1.需要将橡皮条的一端固定在水平木板上.另一端系上两根细绳.细绳的另一端都有绳套．实验中需用两个弹簧测力计分别钩住绳套.并互成角度地拉橡皮条.使橡皮条伸长.结点到达某一位置O．①某同学在做该实验时认为：A．拉橡皮条的绳细一些且长一些.实验效果较好B．拉橡皮条时.弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行C．橡皮条弹性要好.拉结点到达某一位置O时.橡皮条方向必须在两细绳夹角的角平分线上D．拉力F1和F2的夹角越大越好其中正确的是AB （填入相应的字母）②若某次测量中两个弹簧测力计的读数均为4N.且两弹簧测力计拉力的方向相互垂直.则不能（选填“能”或“不能”）用一个量程为5N的弹簧测力计测量出它们的合力.理由是：合力为4N＞5N.超出了弹簧测力计的量程．（2）乙同学在家中用三根相同的橡皮筋（遵循胡克定律）来探究求合力的方法.如图2所示.三根橡皮筋在O点相互连接.拉长后三个端点用图钉固定在A、B、C三点．在实验中.可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小.并通过OA、OB、OC的方向确定三个拉力的方向.从而探究求其中任意两个拉力的合力的方法．在实验过程中.下列说法正确的是AD ．A．实验需要测量橡皮筋的长度以及橡皮筋的原长B．为减小误差.应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边做平行四边形.其对角线必与OA在一条直线上且两者长度相等D．多次实验中O点不必是同一位置．【解答】解：（1）①A、在实验中要减小拉力方向的误差.应让标记同一细绳方向的两点尽量远些.故细绳应该长一些.故A正确；B、作图时.我们是在白纸中作图.做出的是水平力的图示.若拉力倾斜.则作出图的方向与实际力的方向有有较大差别.故应使各力尽量与木板面平行.故B正确；C、橡皮条弹性要好.拉结点到达某一位置O时.拉力与拉力的夹角应适当大些.但橡皮条方向不必须在两细绳夹角的角平分线上.故C错误；D、两个拉力的夹角过大.合力会过小.量取理论值时相对误差变大.夹角太小.会导致作图困难.也会增大偶然误差.故D错误．故选：AB．②两力均为4N.且相互垂直.则其合力大小为F=4N＞5N.合力超过了弹簧秤的量程.故弹簧秤无法测出物体所受的合力.故不能使用．（2）A、需要知道橡皮筋的伸长量才能表示橡皮筋的弹力.故应该测量橡皮筋的原长.故A正确；B、为了减小误差.橡皮筋的伸长量应该大些.故应选择劲度系数稍小的橡皮筋.故B错误；C、由于橡皮筋的弹力与它的长度不成正比.所以OB、OC弹力的合力方向与以OB、OC为两邻边做平行四边形的对角线不重合.故C错误；D、不同的O点依然满足任意两个橡皮筋弹力的合力与第三个橡皮筋弹力等大反向的特点.所以即使O点不固定.也可以探究求合力的方法.故D正确．故选：AD．故答案为：（1）①AB；②不能；合力为4N＞5N.超出了弹簧测力计的量程；（2）AD．7．（2016•广州二模）用图甲所示装置“探究加速度与力、质量的关系”．请思考并完成相关内容：（1）实验时.为平衡摩擦力.以下操作正确的是 BA．连着砂桶.适当调整木板右端的高度.直到小车被轻推后沿木板匀速运动B．取下砂桶.适当调整木板右端的高度.直到小车被轻推后沿木板匀速运动C．取下砂桶.适当调整木板右端的高度.直到小车缓慢沿木板做直线运动（2）图乙是实验中得到的一条纸带.已知相邻计数点间还有四个点未画出.打点计时器所用电源频率为50Hz.由此可求出小车的加速度a= 1.60 m/s2（计算结果保留三位有效数字）．（3）一组同学在保持木板水平时.研究小车质量一定的情况下加速度a与合外力F的关系.得到如图丙中①所示的a﹣F图线．则小车运动时受到的摩擦力f= 0.10 N；小车质量M= 0.20 kg．若该小组正确完成了步骤（1）.得到的a﹣F图线应该是图丙中的②（填“②”、“③”或“④”）．【解答】解：（1）平衡摩擦力时.取下砂桶.适当当调整木板右端的高度.直到小车被轻推后沿木板匀速运动.故B正确．（2）根据△x=aT2.运用逐差法得.a===1.60m/s2．（3）根据图①知.当F=0.10N时.小车才开始运动.可知小车运动时受到的摩擦力f=0.10N.图线的斜率表示质量的倒数.则m=kg=0.20kg．平衡摩擦力后.a与F成正比.图线的斜率不变.故正确图线为②．故答案为：（1）B；（2）1.60；（3）0.10.0.20.②．8．（2016秋•天津月考）在“探究加速度与力、质量的关系”实验中.某同学使用了如图（1）所示的装置.计时器打点频率为50Hz．（1）该同学得到一条纸带.在纸带上取连续的六个点.如图（b）所示.自A点起.相邻两点间的距离分别为10.0mm、12.0mm、14.0mm、16.0mm、18.0mm.则打E点时小车的速度为0.85 m/s.小车的加速度为 5 m/s2．（2）该同学要探究小车的加速度a和质量M的关系.应该保持拉力F恒定不变；若该同学要探究加速度a和拉力F的关系.应该保持小车质量M恒定不变．（3）该同学通过数据的处理作出了a﹣F图象.如图（c）所示.则①图中的直线不过原点的原因是平衡摩擦力过度．②此图中直线发生弯曲的原因是不满足m＜＜M ．【解答】解：（1）利用匀变速直线运动的推论得出：v E== m/s=0.85m/s小车的加速度为a== m/s2=5m/s2（2）该同学要探究小车的加速度a和质量M的关系.应该保持细线对车的拉力F不变；若该同学要探究加速度a和拉力F的关系.应该保持小车的质量M不变．（3）图中当F=0时.a≠0．也就是说当绳子上没有拉力时.小车的加速度不为0.说明小车的摩擦力小于重力的分力.所以原因是实验前木板右端垫得过高．设小车的加速度为a.绳子拉力为F.以砂和砂桶为研究对象得：mg﹣F=ma以小车为研究对象F=Ma解得：a=故：F=Ma=所以要使得绳子拉力等于砂和砂桶的重力大小.必有m＜＜M.而不满足m＜＜M时.随m的增大物体的加速度a逐渐减小．故图象弯曲的原因是：未满足砂和砂桶质量远小于小车的质量．故答案为：（1）0.85；5；（2）拉力F恒定；小车质量M恒定；（3）平衡摩擦力过度.不满足m＜＜M．9．（2016秋•濮阳月考）为了探究物体的加速度与质量的关系时.某实验小组的同学设计了如图所示的实验装置．装置中有电磁打点计时器、纸带、带滑轮的长木板、垫块、小车和砝码（总质量用M表示）、砂和砂捅（总质量用m表示）、刻度尺等.请回答下列问题：（1）为了完成本实验.下列实验器材中必不可少的是CD ．A．低压直流电源 B．秒表 C．天平（附砝码） D．低压交流电源（2）实验误差由偶然误差和系统误差.本实验中纸带与打点计时器、小车与长木板之间的摩擦和阻力对实验的影响属于系统误差．为了使实验结果更贴近结论.应尽量地减少摩擦阻力的影响.即按如图的方式将长木板的一端适当垫高.以平衡摩擦力.在平衡摩擦力时.取下沙桶并将纸带穿过打点计时器.使小车带动纸带在长木板上做匀速直线运动．（3）探究小车的加速度与其质量的关系时.可以通过改变小车中砝码的个数来改变小车的质量．在完成本实验时.为了使沙桶的总重力近似地等于小车的牵引力.则沙桶的总质量与小车的总质量的关系应满足M ＞＞m ．（4）该实验小组的同学在某次测量时.得到了如图所示的纸带.其中0、1、2为相邻的三个计数点.且相邻两计数点的打点频率为f.0、1两点间的距离用x1表示.1、2两点间的距离用x2表示.则该小车加速度的表达式a= （x2﹣x1）f2m/s2．如果f=10Hz.x1=5.90cm.x2=6.46cm.则加速度的值应为a= 0.56 m/s2（保留两位小数）（5 ）在完成以上操作后.将得到的数据用图象进行处理.则小车的加速度的倒数关于小车的质量M的函数图象符合实际情况的是 C ．【解答】解：（1）本实验中需测小车质量.则需要天平.电磁打点计时器需要低压交流电源.故选：CD．（2）平衡摩擦力时.把木板一端垫高.调节木板的倾斜度.使小车在不受绳的拉力时能拖动纸带沿木板做匀速直线运动即可；（3）根据实验误差的来源.在 M＞＞m条件下.可以认为绳对小车的拉力近似等于沙和沙桶的总重力．（4）根据△x=aT2得：a==（x2﹣x1）f2=（6.46﹣5.90）×102×10﹣2 m/s2=0.56 m/s2；（5）根据牛顿第二定律得：a=.则=M+.则以为纵轴.以总质量M为横轴.作出的图象为一倾斜直线.且纵坐标不为0.故C正确.ABD错误．故选：C故答案为：（1）CD；（2）M＞＞m；（3）（x2﹣x1）f2；0.56；（4）C．10．（2016春•锦州期末）图甲是“研究平抛物体的运动”的实验装置图．（1）实验前应对实验装置反复调节.直到斜槽末端切线水平．每次让小球从同一位置由静止释放.是为了每次平抛初速度相同．（2）图乙是正确实验取得的数据.其中O为抛出点.则此小球做平抛运动的初速度为 1.6m/s．（g=9.8m/s2）（3）在另一次实验中将白纸换成方格纸.每个格的边长L=5cm.通过实验.记录了小球在运动途中的三个位置.如图丙所示.则该小球做平抛运动的初速度为 1.5 m/s；B点的竖直分速度为 2 m/s；平抛运动的初位置坐标（﹣1.1）（如图丙.以O点为原点.水平向右为X轴正方向.竖直向下为Y轴的正方向.g取10m/s2）．【解答】解：（1）平抛运动的初速度一定要水平.因此为了获得水平的初速度安装斜槽轨道时要注意槽口末端要水平.为了保证小球每次平抛的轨迹都是相同的.这就要求小球平抛的初速度相同.因此在操作中要求每次小球能从同一位置静止释放．（2）由于O为抛出点.所以根据平抛运动规律有：x=v0t将x=32cm.y=19.6cm.代入解得：v0=1.6m/s．（3）由图可知.物体由A→B和由B→C所用的时间相等.且有：△y=gT2.由图可知△y=2L=10cm.代入解得.T=0.1sx=v0T.将x=3L=15cm.代入解得：v0=1.5 m/s.竖直方向自由落体运动.根据匀变速直线运动中时间中点的瞬时速度等于该过程中的平均速度有：v By==2 m/s．故从抛出到B点所用时间为：t=故从抛出到B点的水平位移为：x=v0t=1.5×0.2m=0.3m.故从抛出到B点的竖直位移为：y=gt2=所以x′=5L﹣x=0.25﹣0.3m=﹣0.05m=L.y′=5L﹣y=0.25﹣0.2m=0.05m=L.平抛运动的初位置坐标为（﹣1.1）．故答案为：（1）水平.初速度相同；（2）1.6；（3）1.5.2.（﹣1.1）．11．（2016春•衡阳校级期末）（1）“研究平抛物体的运动”实验的装置如图1所示.在实验前应ABC A．将斜槽的末端切线调成水平B．将木板校准到竖直方向.并使木板平面与小球下落的竖直平面平行C．小球每次必须从斜面上同一位置由静止开始释放D．在白纸上记录斜槽末端槽口的位置O.作为小球做平抛运动的起点和所建坐标系的原点（2）物体做平抛运动的规律可以概括为两点：①水平方向做匀速直线运动；②竖直方向做自由落体运动．为了研究物体的平抛运动.可做下面的实验：如图2所示.用小锤打击弹性金属片.A球水平飞出；同时B球被松开.做自由落体运动．两球同时落到地面．把整个装置放在不同高度.重新做此实验.结果两小球总是同时落地．则这个实验 BA．只能说明上述规律中的第①条B．只能说明上述规律中的第②条C．不能说明上述规律中的任何一条D．能同时说明上述两条规律．【解答】解：（1）A、实验中必须保证小球做平抛运动.而平抛运动要求有水平初速度且只受重力作用.故A 正确；B、根据平抛运动的特点可知其运动轨迹在竖直平面内.因此在实验前.应使用重锤线调整面板在竖直平面内.即要求木板平面与小球下落的竖直平面平行.故B正确；C、小球每次必须从斜面上同一位置由静止开始释放．故C正确；D、在白纸上记录斜槽末端槽口的位置O.不能作为小球做平抛运动的起点放.故D错误．故选：ABC．（2）在打击金属片时.两小球同时做平抛运动与自由落体运动.结果同时落地.则说明平抛运动竖直方向是自由落体运动.不能说明水平方向上的运动规律.故B正确.ACD错误．故答案为：（1）ABC；（2）B．12．（2016•花溪区校级三模）为了探究力对物体做功与物体速度变化的关系.现提供如图1所示的器材.让小车在橡皮筋的作用下弹出后.沿木板滑行.当我们分别用同样的橡皮筋1条、2条、3条…并起来进行第1次、第2次、第3次…实验时.每次实验中橡皮筋拉伸的长度都应保持一致.我们把橡皮筋对小车做的功可记作W、2W、3W…对每次打出的纸带进行处理.求出小车每次最后匀速运动时的速度v.记录数据如下．请思这样做 C （填答案前的字母）A．是为了释放小车后.小车能匀加速下滑B．是为了增大橡皮筋对小车的弹力C．是为了使橡皮筋对小车做的功等于合外力对小车做的功D．是为了使橡皮筋松驰后小车做匀加速运动（2）据以上数据.在坐标纸中作出W﹣v2图象．（3）根据图象2可以做出判断.力对小车所做的功与力对小车所做的功与．【解答】解：（1）装置探究橡皮筋做功与小车速度的关系.应平衡摩擦力.使得橡皮筋做功等于合外力做功.以及能够使橡皮筋松弛后小车做匀速运动.故C正确.ABD错误．故选：C．（2）根据描点法作出图象.如图所示：（3）W﹣v2图象是一条过原点的倾斜的直线.根据图象可知.力对小车所做的功与小车速度平方成正比．故答案为：（1）C；（2）W﹣v2图象如图；（3）小车速度平方成正比．13．（2016•蔡甸区校级一模）某学习小组用图甲所示的实验装置探究“动能定理”．他们在气垫导轨上安装了一个光电门B.滑块上固定一遮光条.滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连.传感器下方悬挂钩码.每次滑块都从A处由静止释放．（1）某同学用游标卡尺测量遮光条的宽度d.如图乙所示.则d= 2.30 mm．（2）下列实验要求中不必要的一项是 A （请填写选项前对应的字母）．A．应使滑块质量远大于钩码和力传感器的总质量B．应使A位置与光电门间的距离适当大些C．应将气垫导轨调至水平D．应使细线与气垫导轨平行（3）实验时保持滑块的质量M和A、B间的距离L不变.改变钩码质量m.测出对应的力传感器的示数F和遮光条通过光电门的时间t.通过描点作出线性图象.研究滑块动能变化与合外力对它所做功的关系.处理数据时应作出的图象是 C （请填写选项前对应的字母）．A．作出“t﹣F图象”B．作出“t2﹣F图象”C．作出“t2﹣图象”D．作出“t=3s图象”【解答】解：（1）由图知第5条刻度线与主尺对齐.d=2mm+6×0.05mm=2.30mm；（2）A、拉力是直接通过传感器测量的.故与小车质量和钩码质量大小关系无关.故A不必要；B、应使A位置与光电门间的距离适当大些.有利于减小误差.故B是必要的；C、应将气垫导轨调节水平.保持拉线方向与木板平面平行.这样拉力才等于合力.故CD是必要的；本题选不必要的.故选：A．（3）根据牛顿第二定律得：a=.那么解得：t2=所以研究滑块的加速度与力的关系.处理数据时应作出图象或作出t2﹣图象.故C正确．故选：C故答案为：（1）2.30；（2）A；（3）C14．（2015春•菏泽期末）为探究“恒力做功与物体动能改变的关系”.采用了如图所示实验装置．请回答下列问题：（1）为了减小小车与水平木板之间摩擦力的影响应采取做法是 CA．将木板不带滑轮的一端适当垫高.使小车在钩码拉动下恰好做匀速运动B．将木板不带滑轮的一端适当垫高.使小车在钩码拉动下恰好做匀加速运动C．将木板不带滑轮的一端适当垫高.在不挂钩码的情况下使小车恰好做匀速运动D．将木板不带滑轮的一端适当垫高.在不挂钩码的情况下使小车恰好做匀加速运动（2）若实验中所用小车的质量为200g.为了使实验结果尽量精确.在实验室提供的以下四种规格钩码中.应该挑选的钩码是 AA．10g B．20g C．30g D．50g（3）某实验小组挑选了一个质量为50g的钩码.在多次正确操作实验得到的纸带中取出自认为满意的一条.经测量、计算.得到如下数据：第一个点到第n个点的距离为40.0cm；打下第n点时小车的速度大小为1.20m/s．该同学将钩码的重力当作小车所受的拉力.则拉力对小车做的功为0.196 J.小车动能的增量为0.144 J．（g=9.8m/s2.结果保留三位有效数字）【解答】解：（1）为了消除小车与水平木板之间摩擦力的影响应采取做法是.将不带滑轮的木板一端适当垫高.在不挂钩码的情况下使小车恰好做匀速运动.以使小车的重力沿斜面分力和摩擦力抵消.那么小车的合力就是绳子的拉力．故C正确．故选：C．（2）本题要用钩码的重力代替小车所受到的合力.钩码质量应远小于小车的质量．故选10g的钩码较好.故A正确．故选：A（3）从打下第一点到打下第N点拉力对小车做的功：W=mgs=50×10﹣3×9.8×0.4J=0.196J；小车的动能增量为：△E k=Mv2=0.2×1.22J=0.144J．故答案为：（1）C；（2）A；（3）0.196.0.14415．（2016•北京）利用图1装置做“验证机械能守恒定律”实验．①为验证机械能是否守恒.需要比较重物下落过程中任意两点间的 A ．A．动能变化量与势能变化量B．速度变化量和势能变化量C．速度变化量和高度变化量②除带夹子的重物、纸带、铁架台（含铁夹）、电磁打点计时器、导线及开关外.在下列器材中.还必须使用的两种器材是ABA．交流电源 B．刻度尺 C．天平（含砝码）③实验中.先接通电源.再释放重物.得到图2所示的一条纸带．在纸带上选取三个连续打出的点A、B、C.测得它们到起始点O的距离分别为h A、h B、h C．。
高中物理力学题目(含答案)
1、( )如下图,斜面小车M静止在光滑水平面上,一边紧贴墙壁。
假设再在斜面上加一物体m,且M、m都静止,此时小车受力个数为2、( )如下图,带支架的平板小车沿水平面向左做直线运动,小球A用细线悬挂于支架前端,质量为m的物块B始终相对于小车静止地摆放在右端。
B与小车平板间的动摩擦因数为μ。
假设观察到细线偏离竖直方向θ角,则此刻小车对物块B产生的作用力的大小和方向为A.mg,斜向右上方B.mg,斜向左上方C.mgtanθ,水平向右D.mg,竖直向上3、( )如下图,实线记录了一次实验中得到的小车运动的v-t图象,为了简化计算,用虚线作近似处理,以下表述正确的选项是A.小车做曲线运动B.小车先做加速运动,再做匀速运动,最后做减速运动C.在t1时刻虚线反映的加速度比实际小D.在0～t1的时间内,由虚线计算出的平均速度比实际的小4、( )2015年9月28日,年度最大最圆的月亮("超级月亮〞)现身天宇,这是月球运动到了近地点的缘故。
然后月球离开近地点向着远地点而去,"超级月亮〞也与我们渐行渐远。
在月球从近地点到达远地点的过程中,下面说法错误的选项是A.月球运动速度越来越大B.月球的向心加速度越来越大C.地球对月球的万有引力做正功D.虽然离地球越来越远,但月球的机械能不变5、( )一环状物体套在光滑水平直杆上,能沿杆自由滑动,绳子一端系在物体上,另一端绕过定滑轮,用大小恒定的力F拉着,使物体沿杆自左向右滑动,如下图,物体在杆上通过a、b、c三点时的动能分别为E a、E b、E c,且ab=bc,滑轮质量和摩擦均不计,则以下关系中正确的选项是A.E b-E a=E c-E bB.E b-E a<E c-E bC.E b-E a>E c-E bD.E a>E b>E c6、( )消防员用绳子将一不慎落入井中的儿童从井内加速向上提的过程中,不计绳子的重力,以下说法正确的是A.绳子对儿童的拉力大于儿童对绳子的拉力B.绳子对儿童的拉力大于儿童的重力C.消防员对绳子的拉力与绳子对消防员的拉力是一对作用力与反作用力D.消防员对绳子的拉力与绳子对儿童的拉力是一对平衡力7、( )汽车沿平直的公路以恒定功率P从静止开场启动,经过一段时间t到达最大速度v,假设所受阻力始终不变,则在t这段时间内,下面说法错误的选项是A.汽车牵引力恒定B.汽车牵引力做的功为PtC.汽车加速度不断增大D.汽车牵引力做的功为mv28、( )图甲中的塔吊是现代工地必不可少的建筑设备,图乙为150kg的建筑材料被吊车竖直向上提升过程的简化运动图象,g取10m/s2,以下判断正确的选项是A.前10 s悬线的拉力恒为1 500 NB.46 s末材料离地面的距离为22 mC.0～10 s材料处于失重状态D.在0～10 s钢索最容易发生断裂9、( )如下图,轻质弹簧上端固定,下端系一物体,物体在A处时,弹簧处于原长状态。
(word版)高中物理高考复习力学实验讲解及练习题(含答案),文档
高考复习力学实验题一．实验题〔共17小题〕1．〔2021?天津〕某同学利用图1示装置研究小车的匀变速直线运动．①实验中，必要的措施是．．细线必须与长木板平行．先接通电源再释放小车C．小车的质量远大于钩码的质量．平衡小车与长木板间的摩擦力②他实验时将打点机器接到频率为50Hz的交流电源上，得到一条纸带，打出的局部计数点如图2所示〔每相邻两个计数点间还有4个点，图中未画出〕s1，s2，s3，s4，s5，，那么小车的加速度a=m/s2〔要求充分利用测量的数据〕，打点计时器在打B点时小车的速度vB=m/s．〔结果均保存两位有效数字〕2．〔2021?高港区校级学业考试〕利用图中所示的装置可以研究自由落体运动，实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落，打点计时器会再纸带上打出一系列的小点，〔1〕假设实验时用到的计时器为电磁打点计时器，打点计时器的安装要使两个限位孔在同一〔选填“水平〞或“竖直〞〕线上，以减少摩擦阻力；〔2〕实验过程中，以下说法正确的选项是、接通电源的同时要立刻释放重物B、选取纸带时要选取第1个点与第2个点之间的距离接近4mm且清晰的纸带C、释放重物之前要让重物靠近打点计时器、为了使实验数据更加准确，可取屡次测量结果的平均值〔3〕为了测得重物下落的加速度，还需要的实验仪器是A、天平B、秒表C、米尺．3．〔2021春?涞水县校级月考〕某学生利用“研究匀变速直线运动 〞的实验装置来测量一个质量为 m=50g 的重 锤下落时的加速度值，该学生将重锤固定在纸带下端，让纸带穿过打点计时器，实验装置如图1所示． 〔1〕以下是该同学正确的实验操作和计算过程，请填写其中的空白局部：① 实验操作：，释放纸带，让重锤自由落下， ． x ，x ， ② 取下纸带，取其中的一段标出计数点如图 2所示，测出相邻计数点间的距离分别为1 2 x ，x ，x cm ，x ，打点计时器的打点间隔 ，那么重锤运动的加 3 4 5 6第1页〔共8页〕速度计算表达式为a= ，代入数据，可得加速度a=m/s 2〔计算结果保存三位有效数字〕．4．〔2021春?哈尔滨校级期中〕某同学进行 “验证力的平行四边形定那么 “实验，试完成主要步骤： 〔1〕如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点的位置O 点、两弹簧测力计的读数F 1、F 2以及〔2〕用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到 ，记下细绳的方向〔如图丙中 的Oc 〕．如乙图所示，读得弹簧测力计的示数 F= 〔3〕如丙图所示，按选定的标度作出了力的图示，请在图丙中： a ．按同样的标度作出力 F 的图示 b ．按力的平行四边形定那么作出 F 1、F 2的合力F ′ 〔4〕关于该实验考前须知，以下说法中正确的选项是 ．实验中所用的两根细绳越短越好．弹簧测力计的拉力方向必须与木板平行 C ．每次实验中两个分力间的夹角必须大于 90°．5．〔2021春?衡阳校级期末〕“验证力的平行四边形定那么〞的实验情况如图甲所示，其中A 为固定橡皮筋的图钉，O 为橡皮筋与细绳的结点，OB 和OC 为细绳．图乙是在白纸上根据实验结果画出的图． 〔1〕本实验采用的科学方法是 A ．理想实验法 B ．等效替代法 C ．控制变量法 D ．建立物理模型法 〔2〕某同学用两个弹簧秤将结点拉至某位置，此时该同学记录下了结点 O 的位置及两弹簧秤对应的读数， 他还应该记录下 ． 〔3〕图乙中的 F 是利用平行四边形定那么作出的两个弹簧秤拉力的合力的图示， F ′为用一个弹簧秤将结点拉 至同一点时所用拉力的图示，这两个力中，方向一定沿 AO 方向的是 ．第2页〔共8页〕6．〔2021春?临沂校级期末〕在“探究求合力的方法〞实验中，可以设计不同的方案探究．以下是甲、乙两位同学设计的两个实验方案，1〕甲同学设计的方案如图1，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套．实验中需用两个弹簧测力计分别钩住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O．①某同学在做该实验时认为：．拉橡皮条的绳细一些且长一些，实验效果较好．拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行C．橡皮条弹性要好，拉结点到达某一位置O时，橡皮条方向必须在两细绳夹角的角平分线上D．拉力F1和F2的夹角越大越好其中正确的选项是〔填入相应的字母〕②假设某次测量中两个弹簧测力计的读数均为4N，且两弹簧测力计拉力的方向相互垂直，那么〔选填“能〞或“不能〞〕用一个量程为5N的弹簧测力计测量出它们的合力，理由是：．〔2〕乙同学在家中用三根相同的橡皮筋〔遵循胡克定律〕来探究求合力的方法，如图2所示，三根橡皮筋在O点相互连接，拉长后三个端点用图钉固定在A、B、C三点．在实验中，可以通过刻度尺测量橡皮筋的长度来得到橡皮筋的拉力大小，并通过OA、OB、OC的方向确定三个拉力的方向，从而探究求其中任意两个拉力的合力的方法．在实验过程中，以下说法正确的选项是．A．实验需要测量橡皮筋的长度以及橡皮筋的原长B．为减小误差，应选择劲度系数尽量大的橡皮筋C．以OB、OC为两邻边做平行四边形，其对角线必与OA在一条直线上且两者长度相等D．屡次实验中O点不必是同一位置．7．〔2021?广州二模〕用图甲所示装置“探究加速度与力、质量的关系〞．请思考并完成相关内容：〔1〕实验时，为平衡摩擦力，以下操作正确的选项是BA．连着砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动B．取下砂桶，适当调整木板右端的高度，直到小车被轻推后沿木板匀速运动C．取下砂桶，适当调整木板右端的高度，直到小车缓慢沿木板做直线运动2〕图乙是实验中得到的一条纸带，相邻计数点间还有四个点未画出，打点计时器所用电源频率为50Hz，由此可求出小车的加速度a=m/s 2〔计算结果保存三位有效数字〕．第3页〔共8页〕〔3〕一组同学在保持木板水平时，研究小车质量一定的情况下加速度 a 与合外力 F 的关系，得到如图丙中 ①所示的a ﹣F 图线．那么小车运动时受到的摩擦力 f= N ；小车质量M= kg ．假设该小组正确 完成了步骤〔 1〕，得到的 a ﹣F 图线应该是图丙中的 〔填“②〞、“③〞或“④〞〕．8．〔2021秋?天津月考〕在“探究加速度与力、质量的关系〞实验中，某同学使用了如图〔1〕所示的装置，计时器打点频率为50Hz ．〔1〕该同学得到一条纸带，在纸带上取连续的六个点，如图〔 b 〕所示，自 A 点起，相邻两点间的距离分别为、、、、，那么打E 点时小车的速度为 m /s ，小车的加速度为 m/s 2．〔2〕该同学要探究小车的加速度 a 和质量M 的关系，应该保持 不变；假设该同学要探究加速度 a 和拉力F 的关系，应该保持 定 不变．〔3〕该同学通过数据的处理作出了 a ﹣F 图象，如图〔c 〕所示，那么 ①图中的直线不过原点的原因是 ． ②此图中直线发生弯曲的原因是 ．9．〔2021秋?濮阳月考〕为了探究物体的加速度与质量的关系时，某实验小组的同学设计了如下图的实验装置．装置中有电磁打点计时器、纸带、带滑轮的长木板、垫块、小车和砝码〔总质量用M 表示〕、砂和砂捅〔总质量用m 表示〕、刻度尺等，请答复以下问题：〔1〕为了完本钱实验，以下实验器材中必不可少的是 ． A ．低压直流电源 B ．秒表 C ．天平〔附砝码〕 D ．低压交流电源〔2〕实验误差由偶然误差和系统误差，本实验中纸带与打点计时器、小车与长木板之间的摩擦和阻力对实验的影响属于系统误差．为了使实验结果更贴近结论，应尽量地减少摩擦阻力的影响，即按如图的方式将长木板的一端适当垫高，以平衡摩擦力，在平衡摩擦力时，取下沙桶并将纸带穿过打点计时器，使小车带 动纸带在长木板上做 运动．3〕探究小车的加速度与其质量的关系时，可以通过改变小车中砝码的个数来改变小车的质量．在完本钱实验时，为了使沙桶的总重力近似地等于小车的牵引力，那么沙桶的总质量与小车的总质量的关系应满足．〔4〕该实验小组的同学在某次测量时，得到了如下图的纸带，其中 0、1、2为相邻的三个计数点，且相邻两计数点的打点频率为 f ，0、1两点间的距离用x 1表示.1、2两点间的距离用 x 2表示，那么该小车加速度的表达式a=m/s 2．如果f=10Hz ，x 1，22〔保存两位 x ，那么加速度的值应为a=m/s小数〕第4页〔共8页〕〔5〕在完成以上操作后，将得到的数据用图象进行处理，那么小车的加速度的倒数 关于小车的质量 M 的函数图象符合实际情况的是．10．〔2021春?锦州期末〕图甲是“研究平抛物体的运动 〞的实验装置图．〔1〕实验前应对实验装置反复调节，直到斜槽末端切线 ．每次让小球从同一位置由静 止释放，是为了每次平抛 ．〔2〕图乙是正确实验取得的数据，其中 O 为抛出点，那么此小球做平抛运动的初速度为m/s ．〔2〕〔3〕在另一次实验中将白纸换成方格纸，每个格的边长 L=5cm ，通过实验，记录了小球在运动途中的三个 位置，如图丙所示，那么该小球做平抛运动的初速度为 m/s ；B 点的竖直分速度为 m/s ；平抛运动的初位置坐标 〔如图丙，以 O 点为原点，水平向右为 X 轴正方向，竖直向下为 Y 轴的正方向， g 取10m/s 2〕．11．〔2021春?衡阳校级期末〕〔1〕“研究平抛物体的运动 〞实验的装置如图 1所示，在实验前应 ．将斜槽的末端切线调成水平．将木板校准到竖直方向，并使木板平面与小球下落的竖直平面平行 C ．小球每次必须从斜面上同一位置由静止开始释放D ．在白纸上记录斜槽末端槽口的位置 O ，作为小球做平抛运动的起点和所建坐标系的原点〔2〕物体做平抛运动的规律可以概括为两点： ①水平方向做匀速直线运动； ②竖直方向做自由落体运动． 为 了研究物体的平抛运动，可做下面的实验：如图 2所示，用小锤打击弹性金属片， A 球水平飞出；同时 B 球被松开，做自由落体运动．两球同时落到地面．把整个装置放在不同高度，重新做此实验，结果两小球 总是同时落地．那么这个实验 A ．只能说明上述规律中的第 ①条 B ．只能说明上述规律中的第 ②条 C ．不能说明上述规律中的任何一条 ．能同时说明上述两条规律．12．〔2021?花溪区校级三模〕为了探究力对物体做功与物体速度变化的关系，现提供如图 1所示的器材，让小车在橡皮筋的作用下弹出后，沿木板滑行，当我们分别用同样的橡皮筋1条、2条、3条并起来进行第1次、第2次、第3次实验时，每次实验中橡皮筋拉伸的长度都应保持一致，我们把橡皮筋对小车做的 功可记作W 、2W 、3W 对每次打出的纸带进行处理，求出小车每次最后匀速运动时的速度 v ，记录数据如下．请思考并答复以下问题功W0 W2W3W 4W5W6W﹣v/〔m?s 1〕第5页〔共8页〕〔1〕实验中木板略微倾斜，这样做 〔填答案前的字母〕． ．是为了释放小车后，小车能匀加速下滑 ．是为了增大橡皮筋对小车的弹力C ．是为了使橡皮筋对小车做的功等于合外力对小车做的功 ．是为了使橡皮筋松驰后小车做匀加速运动 〔2〕据以上数据，在坐标纸中作出 W ﹣v 2图象．〔3〕根据图象 2可以做出判断，力对小车所做的功与 ．13．〔2021?蔡甸区校级一模〕 某学习小组用图甲所示的实验装置探究 “动能定理〞．他们在气垫导轨上安装了 一个光电门 B ，滑块上固定一遮光条， 滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连， 传感器下方 悬挂钩码，每次滑块都从 A 处由静止释放．〔1〕某同学用游标卡尺测量遮光条的宽度 d ，如图乙所示，那么 d = mm ． 〔2〕以下实验要求中不必要的一项为哪一项 〔请填写选项前对应的字母〕 ． ．应使滑块质量远大于钩码和力传感器的总质量 ．应使A 位置与光电门间的距离适当大些 C ．应将气垫导轨调至水平 ．应使细线与气垫导轨平行〔3〕实验时保持滑块的质量 M 和A 、B 间的距离L 不变，改变钩码质量m ，测出对应的力传感器的示数F和遮光条通过光电门的时间 t ，通过描点作出线性图象，研究滑块动能变化与合外力对它所做功的关系，处理数据时应作出的图象是 〔请填写选项前对应的字母〕．A ．作出“t ﹣F 图象〞2 ﹣F 图象〞B ．作出“t2﹣图象〞 C ．作出“t D ．作出“t=3s 图象〞14．〔2021春?菏泽期末〕为探究“恒力做功与物体动能改变的关系〞，采用了如下图实验装置．请答复下列问题：第6页〔共8页〕〔1〕为了减小小车与水平木板之间摩擦力的影响应采取做法是．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀速运动 ．将木板不带滑轮的一端适当垫高，使小车在钩码拉动下恰好做匀加速运动C ．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动 ．将木板不带滑轮的一端适当垫高，在不挂钩码的情况下使小车恰好做匀加速运动2〕假设实验中所用小车的质量为200g ，为了使实验结果尽量精确，在实验室提供的以下四种规格钩码中，应该挑选的钩码是A ．10gB ．20gC ．30gD ．50g〔3〕某实验小组挑选了一个质量为 50g 的钩码，在屡次正确操作实验得到的纸带中取出自认为满意的一条，经测量、计算，得到如下数据：第一个点到第n 个点的距离为；打下第n 点时 小车的速度大小为．该同学将钩码的重力当作小车所受的拉力， 那么拉力对小车做的功为J ，小车动能的增量为J ．〔2，结果保存三位有效数字〕15．〔2021?北京〕利用图1装置做“验证机械能守恒定律〞实验．①为验证机械能是否守恒，需要比拟重物下落过程中任意两点间的 ．A ．动能变化量与势能变化量B ．速度变化量和势能变化量C ．速度变化量和高度变化量②除带夹子的重物、纸带、铁架台〔含铁夹〕 、电磁打点计时器、导线及开关外，在以下器材中，还必须使用的两种器材是A ．交流电源B ．刻度尺C ．天平〔含砝码〕③实验中，先接通电源，再释放重物，得到图2所示的一条纸带．在纸带上选取三个连续打出的点A 、B 、C ，测得它们到起始点O 的距离分别为h 、h 、h ．AB C当地重力加速度为 g ，打点计时器打点的周期为T ．设重物的质量为 m ．从打O 点到打B 点的过程中，重物的重力势能变化量△E p =，动能变化量△E k =．④大多数学生的实验结果显示，重力势能的减少量大于动能的增加量，原因是 A ．利用公式v=gt 计算重物速度B ．利用公式v= 计算重物速度C ．存在空气阻力和摩擦力阻力的影响．没有采用屡次试验去平均值的方法． ⑤根据以下方法研究机械能是否守恒：在纸带上选取多个计数点，测量它们到起始点O 的距离h ，计算对应计数点的重物速度v ，描绘v 2﹣h 图象，并做如下判断：假设图象是一条过原点的直线，那么重物下落过程中 机械能守恒．请你分析论证该同学的判断依据是否正确． 16．〔2021?泉州二模〕某同学用“验证机械能守恒定律 〞的实验装置测定当地重力加速度． 〔1〕接通电源释放重物时，装置如图甲所示，该同学操作中存在明显不当的一处是 ；〔2〕该同学经正确操作后得到如图乙所示的纸带，取连续的六个打点 A 、B 、C 、D 、E 、F 为计数点，测得点A 到B 、C 、D 、E 、F 的距离分别为 h 1、h 2、h 3、h 4、h 5．假设电源的频率为 f ，那么打E 点时重物速度的表达式为v E =；〔v 2〕与距离〔h 〕的关系图线如图丙所示， 〔3〕分别计算出各计数点对应的速度值，并在画出速度的二次方那么测得的重力加速度大小为m/s 2．〔保存3 位有效数字〕第7页〔共8页〕17．〔2021?吉林校级模拟〕用如图甲所示的实验装置，验证m1、m2组成的系统机械能守恒．m2从高处由静止开始下落，m1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．图乙给出的是实验中获取的一条纸带：0是打下的第一个点，每相邻两计数点间还有4个打点〔图中未标出〕，计数点间的距离如图乙所示．m1=50g、m2=150g，取2，那么〔结果均保存两位有效数字〕①在纸带上打下记数点5时的速度v==m/s；J；由此可②在0～5过程中系统动能的增量△E J，系统势能的减少量△E=K P 以验证．第8页〔共8页〕。
高中物理力学实验专题复习有答案

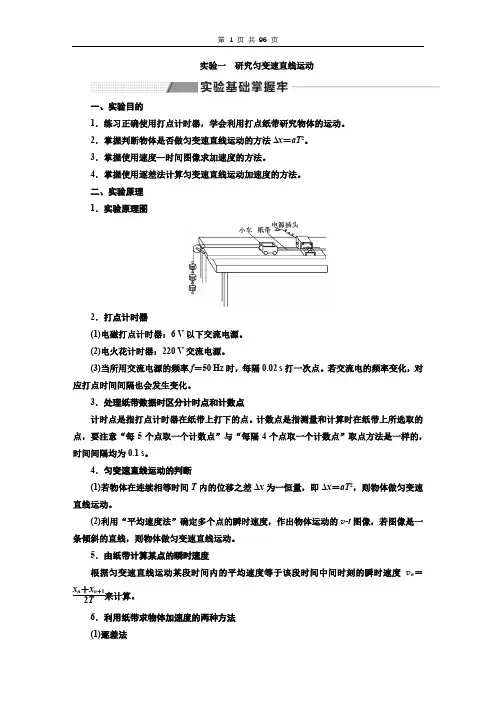

实验一研究匀变速直线运动一、实验目的1．练习正确使用打点计时器，学会利用打点纸带研究物体的运动。
2．掌握判断物体是否做匀变速直线运动的方法Δx＝aT2。
3．掌握使用速度—时间图像求加速度的方法。
4．掌握使用逐差法计算匀变速直线运动加速度的方法。
二、实验原理1．实验原理图2．打点计时器(1)电磁打点计时器：6 V以下交流电源。
(2)电火花计时器：220 V交流电源。
(3)当所用交流电源的频率f＝50 Hz时，每隔0.02 s打一次点。
若交流电的频率变化，对应打点时间间隔也会发生变化。
3．处理纸带数据时区分计时点和计数点计时点是指打点计时器在纸带上打下的点。
计数点是指测量和计算时在纸带上所选取的点，要注意“每5个点取一个计数点”与“每隔4个点取一个计数点”取点方法是一样的，时间间隔均为0.1 s。
4．匀变速直线运动的判断(1)若物体在连续相等时间T内的位移之差Δx为一恒量，即Δx＝aT2，则物体做匀变速直线运动。
(2)利用“平均速度法”确定多个点的瞬时速度，作出物体运动的v-t图像，若图像是一条倾斜的直线，则物体做匀变速直线运动。
5．由纸带计算某点的瞬时速度根据匀变速直线运动某段时间内的平均速度等于该段时间中间时刻的瞬时速度v n＝x n＋x n＋12T来计算。
6．利用纸带求物体加速度的两种方法(1)逐差法根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻计数点之间的时间间隔)，求出a1＝x4－x1 3T2，a2＝x5－x23T2，a3＝x6－x33T2，然后取平均值，即a＝a1＋a2＋a33＝x4＋x5＋x6－(x1＋x2＋x3)9T2，即为物体的加速度。
在数据处理时可以对纸带重新分段，把6段距离分为“前三”和“后三”，“后三”减“前三”也为相邻相等时间间隔内的位移差，时间间隔为3T。
(2)图像法利用v n＝x n＋x n＋12T求出打各点时纸带的瞬时速度，然后作出v-t图像，用v-t图像的斜率求物体运动的加速度。
高考物理专项复习《力学实验》含答案
高考物理专项复习《力学实验》含答案1．橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关。
理论与实验都表明k=Y SL，其中Y是由材料决定的常数，材料力学中称之为杨氏模量。
（1）在国际单位中，杨氏模量Y的单位应该是___________A．N B．m C．N/m D．Pa（2）有一段横截面是圆形的橡皮筋，应用螺旋测微器和刻度尺分别测量它的直径和长度如图（a）和图（b）所示，刻度尺的读数为___________cm，螺旋测微器的读数为___________mm。
（3）小华通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图像如图（c）所示。
由图像可求得该橡皮筋的劲度系数k=___________N/m，这种橡皮筋的Y值等于___________（结果保留两位有效数字）。
（4）图像中图线发生弯曲的原因是___________。
【答案】D11.98（11.96~12.00均正确） 3.999（3.998~4.000均正确）319.1 3.0×106 Pa橡皮筋受力发生的形变超出其弹性限度，不再遵循弹力F与伸长量x成正比的规律【详解】（1）[1]根据表达式Sk YL=得kLYS=已知k的单位是N/m，L的单位m，S的单位是m2，所以Y的单位是N/m2，也就是Pa，故D项正确。
（2）[2][3]刻度尺从零开始，橡皮筋的尾部接近12.00，则读数估读为11.98 cm；螺旋测微器固定部分读数3.5 mm，转动部分读数为49.9，故读数为3.5 mm＋49.9×0.01 mm=3.999 mm。
（3）[4]根据胡克定律F=kx可知，图像的斜率大小等于劲度系数大小，由图像求出劲度系数为k=15.00.047N/m=319.1 N/m[5]根据Sk YL=可得62319.10.1198Pa 3.010Pa0.0039993.14()2kLYS⨯===⨯⨯（4）[6]当弹力超过其弹性限度时，胡克定律不再适用，即不再遵循伸长量x与弹力F成正比的规律，故图线发生弯曲。
历年(2019-2023)高考物理真题专项(力学实验)练习(附答案)
历年（2019-2023）高考物理真题专项（力学实验）练习 一、实验题（1）已知打出图（b）中相邻两个计数点的时间间隔均为为初始位置，将打出B、C、D、E位移区间AB AC AD AE AF()x 6.60 14.60 x∆34.90 47.30Δcm（3）从实验结果可知，小车运动的v-表示，其中k=________2cm/s，b=（4）根据（3）中的直线方程可以判定小车做匀加速直线运动，得到打出度大小A v=________，小车的加速度大小作者的备注：此处绘图粗糙，连接遮光片小车与托盘砝码的绳子应与桌面平行；原卷中已说明，遮光片与小车位于气垫导轨上（视为无摩擦力）4．（2023ꞏ辽宁ꞏ统考高考真题）某同学为了验证对心碰撞过程中的动量守恒定律，设计了如下实验：用纸板搭建如图所示的滑道，使硬币可以平滑地从斜面滑到水平面上，其中OA 为水平段。
选择相同材质的一元硬币和一角硬币进行实验。
测量硬币的质量，得到一元和一角硬币的质量分别为1m 和2m (12m m >)。
将硬币甲放置在斜面一某一位置，标记此位置为B 。
由静止释放甲，当甲停在水平面上某处时，测量甲从O 点到停止处的滑行距离OP 。
将硬币乙放置在O 处，左侧与O 点重合，将甲放置（1）实验中，拉动木板时__________（填“必须”或“不必”）保持匀速。
（2）用A m 和B m 分别表示木块A 和重物B 的质量，则m 和A B 0m m m n μ、、、、所满足的关系式为m =__________。
（1）用实验室提供的螺旋测微器测量摆球直径。
首先，调节螺旋测微器，拧动微调旋钮使测微螺杆和测砧相触时，发现固定刻度的横线与可动刻度上的零刻度线未对齐，如图（a）所示，该示数为___________mm；螺旋测微器在夹有摆球时示数如图（b）所示，该示数为___________mm，则摆球的直径为___________mm。
（2）单摆实验的装置示意图如图（c）所示，其中角度盘需要固定在杆上的确定点O处，摆线在角度盘上所指的示数为摆角的大小。
高中物理专题练习-力学实验（含答案）
高中物理专题练习-力学实验（含答案）高中物理专题练习-力学实验(含答案)1．(10分)(1)①下图中游标卡尺游标尺的每小格比主尺的每小格小________ mm；该游标卡尺的读数应为________mm.②螺旋测微器的读数应为________mm.(2)如图,某实验小组用光电门、小车等实验器材探究小车加速度与合外力的关系.①某次实验中挡光片经过光电门的挡光时间为t,已知小车出发位置与光电门距离为L,挡光片宽度为d,则小车的加速度a＝________.②保证实验顺利完成,且结果精确,试举出两个需要注意的问题._____________________________________________________________ ______________________________________________________________________ ___.2．(10分)在“探究小车速度随时间的变化规律”实验中.(1)某同学采用如图甲所示的装置进行实验,________(选填“需要”或“不需要”)平衡摩擦力,________(选填“需要”或“不需要”)测量小车的质量.甲(2)该同学在研究小车运动时打出了一条纸带,如图乙所示.在纸带上,连续5个点为一个计数点,相邻两个计数点之间的距离见下表,并画出对应的图线(其中横坐标数值表示第几个0.1 s,纵坐标对应的是该0.1 s内物体的位移)如图丙所示.则小车的速度随时间________(选填“是”或“不是”)均匀变化；整个过程中小车的平均加速度为________m/s2.(保留两位有效数字)乙丙时间t/(×0.1 s)12345 6相邻计数点的1.452.453.464.445.456.46距离x n/cm3．(10分)平放置的木板上固定有一张白纸, 一橡皮筋的一端固定在白纸上的O点,另一端A拴两个细绳套.(1)下面为实验的一些操作步骤：①比较F′和F的大小、方向是否近似相同；②过P点用统一标度作出F、F1、F2的图示；③用一个弹簧测力计钩住细绳套,拉A至某点P,在纸上标出P点,记下拉力F的方向和大小；④用平行四边形定则作出F1、F2的合力F′；⑤用两个弹簧测力计互成角度分别拉住两个细绳套,拉A至同样的位置P,在纸上记下两个力F1、F2的方向和大小.这些实验步骤的合理顺序为________________.(2)对于该实验,下列说法正确的是________.A．两细绳套必须等长B．若将细绳换成橡皮筋,对实验结果有影响C．记录弹簧测力计拉力的方向时应用铅笔沿细绳画直线D．实验中,把橡皮筋的另一端拉到P点时,两弹簧测力计之间的夹角不能太大(3)假如在上述实验步骤⑤中,使其中一个弹簧测力计拉力F1的大小不变,逐渐增大F1方向与合力方向之间的夹角,且保证两个弹簧测力计之间的夹角小于90°.为了使橡皮条仍然伸长到P点,对另一只弹簧测力计的拉力F2的大小和方向与原来相比,下面说法中正确的是________.A．F2一直变大,与合力方向的夹角一直增大B．F2一直变大,与合力方向的夹角先变大后变小C．F2一直变小,与合力方向的夹角一直减小D．F2先减小后增大,与合力方向的夹角先减小后增大4．(10分)某课外兴趣小组利用如图所示的实验装置研究“加速度与合外力的关系”.(1)实验中,小车会受到摩擦阻力的作用,可使木板适当倾斜来平衡摩擦力,则下面操作正确的是()A．不挂钩码,放开没有纸带的小车,能够自由下滑即可B．不挂钩码,轻推没有纸带的小车,小车能够匀速下滑即可C．不挂钩码,放开拖着纸带的小车,能够自由下滑即可D．不挂钩码,轻推拖着纸带的小车,小车能够匀速下滑即可(2)该小组同学实验时先正确平衡摩擦力,并利用钩码和小车之间连接的力传感器测出细线上的拉力,改变钩码的个数,确定加速度a与细线上拉力F的关系,下列图象中能正确表示该同学实验结果的是________.(3)在上述实验中打点计时器使用的交流电频率为50 Hz,某次实验中一段纸带的打点记录如图所示,则小车运动的加速度大小为________ m/s2.(保留3位有效数字)5．(10分)某学习小组用图甲所示的装置探究加速度与合力的关系.装置中的铝箱下端连接纸带,砂桶中可放置砂子以改变铝箱所受的外力大小,铝箱向上运动的加速度a可由打点计时器和纸带测出.现保持铝箱总质量不变,逐渐增大砂桶和砂的总质量进行多次实验,得到多组a、F 值(F为力传感器的示数,等于悬挂滑轮绳子的拉力),不计滑轮的重力.(1)某同学根据实验数据画出了a－F关系图线如图乙所示,则由该图象可得铝箱总质量m＝________,重力加速度g＝________(结果保留两位有效数字).(2)当砂桶和砂的总质量M较大导致a较大时,实验得到的加速度a 的值可能是________.(填选项前的字母)A．12.0 m/s2B．10.0 m/s2C．5.0 m/s2D．6.0 m/s26．(10分)(1)某同学用如图甲所示的实验装置来验证机械能守恒定律,进行如下操作：①用天平测定小球的质量为m＝10.0 g；②用游标卡尺测出小球的直径为d＝10.0 mm；③用刻度尺测出电磁铁下端到光电门的距离为h＝80.90 cm；④电磁铁先通电,让小球吸在下端；⑤电磁铁断电,小球自由下落；⑥在小球经过光电门的时间内,计时装置记下小球经过光电门所用时间为t＝2.50×10－3s,由此可算得小球经过光电门时的速度为________m/s.⑦计算此过程中小球重力势能的减少量为________J,小球动能的增加量为________J.(g取10 m/s2,结果保留三位有效数字)(2)另一同学用上述实验装置通过改变光电门的位置,用h表示小球到光电门时的下落距离,用v表示小球通过光电门的速度,根据实验数据作出了如图乙所示的v2－h图象,则当地的实际重力加速度为g＝________m/s2.7．(10分)用如图甲实验装置验证m1、m2组成的系统机械能守恒.m2从高处由静止开始下落,m1上拖着的纸带打出一系列的点,对纸带上的点迹进行测量,即可验证机械能守恒定律.下图给出的是实验中获取的一条纸带：0是打下的第一个点,每相邻两计数点间还有4个打下的点(图中未标出),计数点间的距离如图所示.已知m1＝50 g、m2＝150 g ,则(计算结果保留两位有效数字)①在纸带上打下记数点5时的速度v＝________m/s；②在记数点0～5过程中系统动能的增量ΔE k＝________J.为了简化计算,设g＝10 m/s2,则系统势能的减少量ΔE P＝________J；③在本实验中,若某同学作出了v22－h图象,如图所示,h为从起点量起的长度,则据此得到当地的重力加速度g＝________m/s2.答案力学实验专练1．解析(1)①20分度的游标卡尺,游标尺每格0.95 mm,比主尺每格小0.05 mm.游标卡尺读数13 mm＋16×0.05 mm＝13.80 mm.②螺旋测微器读数0.5 mm＋14.1×0.01 mm＝0.641 mm.(2)①由v2＝2aL,v＝dt可知a＝d22Lt2.②实验之前要平衡摩擦力,以保证钩码的重力充当合外力；钩码质量应远小于小车质量,以保证钩码重力近似等于小车受到的拉力；挡光片尽量窄一些,L距离尽量大一些,以保证利用光电门所求得的速度更加接近瞬时速度.答案(1)①0.05(2分)13.80(2分)②0.641 mm(0.641或0.642均正确)(2分)(2)①d22Lt2(2分)②实验之前要平衡摩擦力；钩码质量应远小于小车质量；挡光片尽量窄一些,L距离尽量大一些(举出两个即可得2分)2．解析(1)本实验的目的是探究小车速度随时间的变化规律,故不需要平衡摩擦力,也不需要测量小车的质量.(2)由题图知,小车的速度随时间是均匀变化的,可求小车的加速度x6－x1＝5aT2,解得加速度a≈1.0 m/s2.答案(1)不需要(2分)不需要(2分)(2)是(2分) 1.0(0.95～1.1均可)(4分)3．解析(1)由“验证力的平行四边形定则”实验的操作步骤可知,顺序应为③⑤②④①；(2)实验中,为了防止超过弹簧测力计的量程,在把橡皮筋的另一端拉到P点时,两弹簧测力计之间的夹角不能太大.(3)F1与F2的合力不变,做出力的矢量三角形,当F1大小不变,而逐渐增大F1方向与合力方向之间的夹角时,F2一直变大,与合力方向的夹角先变大后变小,但题干中界定了两弹簧测力计之间的夹角小于90°,所以F2方向与合力方向的夹角是一直变大的,故B、C、D错误,A正确.答案(1)③⑤②④①或⑤③②④①(4分)(2)D(4分)(3)A(2分)4．解析(1)平衡摩擦力时,使重力沿斜面方向的分力等于摩擦力,不挂钩码,轻推拖着纸带的小车,小车能够做匀速直线运动,则摩擦力得到平衡.选D.(2)因为拉力是由传感器测出,已经平衡了摩擦力,则加速度与拉力的关系图线是过原点的倾斜直线,即加速度与拉力成正比.选A.(3)根据Δx＝aT2,运用逐差法得,a＝x CE－x AC4T2＝7.50 m/s2.答案(1)D(3分)(2)A(3分)(3)7.50(4分)5．解析(1)铝箱所受的合力即为绳的拉力与重力的合力,绳的拉力等于力传感器示数的一半,对铝箱根据牛顿第二定律得F2－mg＝ma,即a＝12m F－g,根据图象可得m＝0.20 kg,g＝9.8m/s2.(2)根据牛顿第二定律可得a ＝M －m M ＋mg <="" ,所以只有选项c="" 2(4分)="" 9.8="" bdsfid="212" kg(4分)="" m="" p="" s="" 、d="" 正确.="" 答案=""> 6．解析 (1)小球经过光电门时的速度为v ＝d t ＝4.00 m/s,小球重力势能的减少量为ΔE p ＝0.01×10×(0.809 0－0.005) J ＝0.080 4 J,小球动能的增加量为ΔE k ＝12m v 2＝0.080 0 J.(2)小球下落过程中机械能守恒,有mgh ＝12m v 2,整理得v 2＝2gh ,由图象得g ＝9.7 m/s 2.答案 (1)4.00(2分) 0.080 4(2分) 0.080 0(3分) (2)9.7(3分)7．解析 (1)v 5＝x 462T ＝0.480.2 m/s ＝2.4 m/s ；(2)在0～5过程中系统动能的增量ΔE k ＝12(m 1＋m 2)v 25＝12×0.2×2.42 J ≈0.58 J ；系统重力势能的减小量为(m 2－m 1)gh ＝0.1×9.8×(0.384＋0.216) J ≈0.59 J ；(3)根据系统机械能守恒有(m 2－m 1)gh ＝12(m 1＋m 2)v 2,则12v 2＝m 2－m 1m 1＋m 2gh ,知图线的斜率k ＝m 2－m 1m 2＋m 1g ＝5.821.20,解得g ＝9.7 m/s 2. 答案 (1)2.4(3分) (2)0.58(2分)0.59(2分) (3)9.7(3分)。
高中物理力学练习题(附答案)
高中物理力学练习题(附答案)第一题物体A质量为2kg，物体B质量为3kg，在光滑水平地面上，物体A受到2N的水平外力，物体B受到3N的水平外力。
若两物体初速度均为0，求物体A和物体B运动后的速度。
答案由牛顿第二定律可以得到：$$F = m \cdot a$$其中，$F$表示力，$m$表示质量，$a$表示加速度。
物体A的质量为2kg，受到2N的水平外力，因此物体A的加速度为：$$a_A = \frac{F_A}{m_A} = \frac{2N}{2kg} = 1 \, \text{m/s}^2 $$物体B的质量为3kg，受到3N的水平外力，因此物体B的加速度为：$$a_B = \frac{F_B}{m_B} = \frac{3N}{3kg} = 1 \, \text{m/s}^2$$由于初始速度均为0，根据运动学公式：$$v = u + at$$其中，$v$表示末速度，$u$表示初速度，$a$表示加速度，$t$表示时间。
物体A和物体B的运动时间相同，假设时间为$t$，则物体A 的末速度为：$$v_A = u_A + a_A \cdot t = 0 + 1 \cdot t = t \, \text{m/s}$$物体B的末速度为：$$v_B = u_B + a_B \cdot t = 0 + 1 \cdot t = t \, \text{m/s}$$因此，物体A和物体B运动后的速度均为$t$ m/s。
附加说明以上计算的结果是在忽略摩擦力的情况下得出的。
若考虑摩擦力，则需考虑摩擦力对物体的影响，进一步计算得出准确结果。
第二题一辆质量为1000kg的汽车以10m/s的速度匀速前进，受到一个水平方向的5N摩擦力。
求汽车匀速前进的加速度和所受的牵引力是多少。
答案由牛顿第二定律可以得到：$$F_{\text{净}} = m \cdot a$$其中，$F_{\text{净}}$表示净力，$m$表示质量，$a$表示加速度。
高中物理《力学实验》练习题(附答案解析)
高中物理《力学实验》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．在“利用气垫导轨验证动量守恒定律”的实验中，用到的测量工具有（）A．停表、天平、刻度尺B．弹簧测力计、停表、天平C．天平、刻度尺、光电计时器D．停表、刻度尺、光电计时器2．以下是粤教版物理课本必修一中的四幅有关实验的插图，请问哪一个实验用到了“理想实验”的物理思想方法（）A． B．C． D．3．下列仪器可以直接测量时间的是（）A．B．C．D．4．如图（甲）所示，轻质小圆环挂在橡皮条的一端，另一端固定，橡皮条的长度为GE。
在图（乙）中，用于通过两个弹簧测力计共同拉动小圆环，小圆环受到拉力F 1、F 2、F 3三力共同作用，静止于O 点，橡皮条伸长的长度为EO 。
撤去F 1、F 2，改用一个力F 单独拉住小圆环，仍使它静止于O 点，如图（丙）所示。
图（乙）和图（丙）中圆环要拉到O 点位置的原因是什么（ ）A ．使两次拉橡皮条时小圆环的拉力大小相同B ．使两次拉橡皮条对小圆环的拉力方向相同C ．使两次拉橡皮条时小圆环的拉力的大小和方向都相同D ．以上说法都不正确5．在“探究小车速度随时间变化的规律”的实验中，得到如图所示的纸带，其中A 、B 、C 、D 、E 、F 、G 为计数点，相邻两计数点间的时间间隔为T ，1x 、2x 、3x 、4x 、5x 、6x 分别为AB 、BC 、CD 、DE 、EF 、FG 的长度，下列用来计算打D 点时小车速度的表达式中误差最小的是（ ）A ．34x x T+ B ．342x x T+ C ．23454x x x x T +++D ．162x x T+ 6．为研究木板与物块之间的摩擦力，某同学在粗糙的长木板上放置一物块，物块通过细线连接固定在试验台上的力传感器，如图力（a ）。
水平向左拉木板，传感器记录的F —t 图像如图（b ）。
高中物理：力学实验 练习(含答案)
高中物理：力学实验练习（含答案）(时间：45分钟)1．(重庆理综,6(1))同学们利用如图所示方法估测反应时间。
首先,甲同学捏住直尺上端,使直尺保持竖直状态,直尺零刻度线位于乙同学的两指之间。
当乙看见甲放开直尺时,立即用手指捏直尺,若捏住位置的刻度读数为x,则乙同学的反应时间为________(重力加速度为g)。
基于上述原理,某同学用直尺制作测量反应时间的工具,若测量范围为0～0.4 s,则所用直尺的长度至少为________cm(g取10 m/s2)；若以相等时间间隔在该直尺的另一面标记出表示反应时间的刻度线,则每个时间间隔在直尺上对应的长度是________的(选填“相等”或“不相等”)。
2．(广东汕头市4月第二次模拟)如图甲是“验证力的平行四边形定则”的实验装置。
实验操作如下：(1)弹簧测力计A挂于固定点P,下端用细线挂一重物M,测量________并记录为F。
(2)弹簧测力计B的一端用细线系于O点,手持另一端水平向左拉,使结点O静止在某位置(如图甲),此时需记下结点O的位置和两测力计的示数F1、F2以及________。
(3)某同学已在图乙纸上作出F1、F2的图示,请根据力的平行四边形定则作出F1、F2的合力F′。
(4)改变两细线的夹角,重复做几次实验,若F′的方向近似在________方向上,且大小近似等于F,则平行四边形定则得以验证。
3．(长春质量监测)某同学利用如图所示的装置探究小车的加速度与所受合外力的关系,具体实验步骤如下：①按照图示安装好实验装置,并测出两光电门间距离L②平衡摩擦力即调节长木板的倾角,轻推小车后,使小车沿长木板向下运动,且通过两个光电门的时间相等③取下细绳和沙桶,测量沙子和沙桶的总质量为m,并记录④把小车置于靠近滑轮的位置,由静止释放小车,记录小车先后通过光电门甲和乙时显示的时间,并计算出小车到达两个光电门时的速度和运动的加速度⑤重新挂上细绳和沙桶,改变沙桶中沙子的质量,重复②～④的步骤(1)用游标卡尺测得遮光片宽度d＝________ cm。
高中物理力学实验专题训练(有答案)
力学实验专题训练 2017、041.在“验证动量守恒定律”的实验中，气垫导轨上放置着带有遮光板的滑块A 、B ，遮光板的宽度相同，测得的质量分别为m 1和m 2．实验中，用细线将两个滑块拉近使轻弹簧压缩，然后烧断细线，轻弹簧将两个滑块弹开，测得它们通过光电门的时间分别为t 1、t 2．（1）图22⑴为甲、乙两同学用螺旋测微器测遮光板宽度d 时所得的不同情景。
由该图可知甲同学测得的示数为mm ，乙同学测得的示数为mm 。
（2）用测量的物理量表示动量守恒应满足的关系式： [来源:学.被压缩弹簧开始贮存的弹性势能P E2.为验证“动能定理”，某同学设计实验装置如图5a 所示，木板倾斜构成固定斜面，斜面B 处装有图b 所示的光电门.(1)如图c 所示，用10分度的游标卡尺测得挡光条的宽度d ＝(2)装有挡光条的物块由A 处静止释放后沿斜面加速下滑，读出挡光条通过光电门的挡光时间t ，则物块通过B 处时的速度为________ (用字母d 、t 表示)；(3)测得A 、B 两处的高度差为H 、水平距离L .已知物块与斜面间的动摩擦因数为μ，当地的重力加速度为g ，为了完成实验，需要验证的表达式为_______________ _.(用题中所给物理量符号表示)3.在“验证机械能守恒定律”的实验中，小明同学利用传感器设计实验：如图10甲所示，将质量为m 、直径为d 的金属小球在一定高度h 由静止释放，小球正下方固定一台红外线计时器，能自动记录小球挡住红外线的时间t ，改变小球下落高度h ，进行多次重复实验.此方案验证机械能守恒定律方便快捷.甲乙0123401234545545可动刻度固定刻度固定刻度(1)用螺旋测微器测小球的直径如图乙所示，则小球的直径d ＝________mm ； (2)为直观判断小球下落过程中机械能是否守恒，应作下列哪一个图象________； A.h －t 图象 B.h －1t 图象 C.h －t 2图象 D.h －1t2图象(3)经正确的实验操作，小明发现小球动能增加量12mv 2总是稍小于重力势能减少量mgh ，你认为增加释放高度h 后，两者的差值会________(填“增大”“缩小”或“不变”).4.某同学用如图甲所示的装置测滑块与长木板间的动摩擦因数，将木板水平固定在桌面上，木板左端固定挡板上连接一轻质弹簧，长木板上A 、B 两点安装有光电门，滑块放在长木板上，靠近轻质弹簧.(1)用游标卡尺测出挡光片的宽度，读数如图乙所示，则挡光片的宽度d ＝________ mm.(2)在滑块上装上挡光片，用手推动滑块向左移动压缩弹簧，将弹簧压缩到适当的程度松手，滑块在弹簧弹力的作用下向右滑去，滑块离开弹簧后分别通过A 、B 两点的光电门，与光电门相连的计时器分别记录下滑块上挡光片通过A 、B 两点光电门的时间Δt 1和Δt 2，则滑块通过A 点的速度为________，通过B 点的速度为________(用物理量的字母表示).(3)通过改变滑块压缩弹簧的程度大小进行多次实验，测出多组滑块通过A 点和B 点的速度v A 和v B ，作出v 2A －v 2B 图象，若图象与v 2A 轴的交点为a ，重力加速度为g ，要求出动摩擦因数，还需要测出________，若此需要测出的物理量用x 表示，则滑块与长木板间的动摩擦因数为________(用题中给出的字母表示).5.小明用如图所示的装置来验证机械能守恒定律。
力学实验(参考答案)
精品拼搏 高中物理必抓力学实验基础（答案）一、六个基本实验I ：3.尽量使各点分布在所画出的直线上，可允许少数点分布于直线两侧，明显偏离直线的点可舍去. II ：1. 校准零点 2. 相同 3. 过大；过小 4. 保持不变III ：2. 平行 3. 靠近打点计时器 4. 打点稳定；立即关闭电源IV ：1. ① 不要 ：②无需 2.远大于V ：1. 匀速运动 2. 相对均匀 3. 同一 ；静止VI ：1.竖直；竖直 2. 接通电源；松开纸带 3. 体积较小；质量较大 4. 小于 5. 不能；不能二、 （1）DCBA （2）0.1 （3） （4）三、【详解】(1)9 mm ＋12×0.05 mm ＝0.960 cm 。
(2) 遮光片经过光电门A 、B 时的瞬时速度v A ＝d Δt A ，v B ＝d Δt B ，A 、B 间位移为s ，由2as ＝v 2B －v 2A ，得a ＝12s ⎣⎢⎡⎦⎥⎤⎝⎛⎭⎫d Δt B 2－⎝⎛⎭⎫d Δt A 2。
(3)设细线上的拉力为F T ，对物块、重物利用牛顿第二定律：则mg －F T ＝ma ，F T －μMg ＝Ma ，两式联立得μ＝mg －（M ＋m ）a Mg。
(4)细线没有调整到水平，属于实验方法粗略，这样会引起系统误差。
答案：(1)0.96 (2)12s ⎣⎢⎡⎦⎥⎤⎝ ⎛⎭⎪⎫d Δt B 2－⎝ ⎛⎭⎪⎫d Δt A 2 (3)mg －（M ＋m ）a Mg (4)系统误差 四、【详解】1.本次实验是在竖直面内做的实验，所以需要在竖直方向上对弹簧秤调零，故选择B 。
弹簧测力计的量程是很小的，所以不能用力拉，C 错误。
为了检验两个弹簧秤是否相同，要将两只弹簧秤水平互钩对拉，然后进行读数比较，故选择D 。
2.本实验中，合力和分力的等效性是通过悬挂同一水杯来体现的。
只要O 点静止，无论停留在何处，即实现了合力与分力的等效。
故C 步骤多余。
高中物理力学实验练习题及讲解
高中物理力学实验练习题及讲解### 高中物理力学实验练习题及讲解#### 实验一：测量物体的重力加速度实验目的：1. 掌握使用打点计时器测量物体下落速度的方法。
2. 通过实验数据，计算物体的重力加速度。
实验器材：- 打点计时器- 纸带- 重锤- 米尺实验步骤：1. 将打点计时器固定在支架上，连接电源。
2. 将纸带穿过打点计时器，并固定重锤。
3. 释放重锤，让纸带上打满点。
4. 测量纸带上两点间的距离，记录数据。
数据处理：根据公式 \( s = \frac{1}{2}gt^2 \)，其中 \( s \) 为下落距离，\( g \) 为重力加速度，\( t \) 为时间。
由于打点计时器的周期\( T \) 是已知的，可以通过 \( t = \frac{s}{\frac{1}{2}gT^2} \) 来计算 \( g \)。
注意事项：- 确保纸带平整，避免弯曲影响测量结果。
- 释放重锤时，确保其自由下落，不受外力干扰。
#### 实验二：探究弹簧的弹性势能与形变的关系实验目的：1. 观察弹簧的形变与弹性势能的关系。
2. 验证胡克定律 \( F = -kx \)。
实验器材：- 弹簧- 测力计- 刻度尺实验步骤：1. 将弹簧固定在一端，另一端挂上测力计。
2. 逐渐增加测力计上的重量，记录刻度尺上的形变 \( x \) 和测力计的读数 \( F \)。
3. 绘制 \( F \) - \( x \) 图像，分析数据。
数据处理：通过图像斜率 \( k \) 来确定弹簧的劲度系数。
若图像为直线，说明\( F \) 与 \( x \) 成正比，符合胡克定律。
注意事项：- 避免弹簧超出弹性限度，以免损坏。
- 确保每次测量时，弹簧的初始状态一致。
#### 实验三：验证动量守恒定律实验目的：1. 通过实验验证动量守恒定律。
2. 理解动量守恒在实际问题中的应用。
实验器材：- 气垫导轨- 滑块- 光电门计时器实验步骤：1. 将气垫导轨水平放置，安装光电门计时器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
力学实验专题训练 2017、041.在“验证动量守恒定律”的实验中，气垫导轨上放置着带有遮光板的滑块A、B，遮光板的宽度相同，测得的质量分别为m1和m2．实验中，用细线将两个滑块拉近使轻弹簧压缩，然后烧断细线，轻弹簧将两个滑块弹开，测得它们通过光电门的时间分别为t1、t2．（1）图22⑴为甲、乙两同学用螺旋测微器测遮光板宽度d时所得的不同情景。
由该图可知甲同学测得的示数为mm，乙同学测得的示数为mm。
（2）用测量的物理量表示动量守恒应满足的关系式：[来源:学被压缩弹簧开始贮存的弹性势能PE2.为验证“动能定理”，某同学设计实验装置如图5a所示，木板倾斜构成固定斜面，斜面B处装有图b所示的光电门.(1)如图c所示，用10分度的游标卡尺测得挡光条的宽度d＝(2)装有挡光条的物块由A处静止释放后沿斜面加速下滑，读出挡光条通过光电门的挡光时间t，则物块通过B处时的速度为________ (用字母d、t表示)；(3)测得A、B两处的高度差为H、水平距离L.已知物块与斜面间的动摩擦因数为μ，当地的重力加速度为g，为了完成实验，需要验证的表达式为_______________ _.(用题中所给物理量符号表示)3.在“验证机械能守恒定律”的实验中，小明同学利用传感器设计实验：如图10甲所示，将质量为m、直径为d的金属小球在一定高度h由静止释放，小球正下方固定一台红外线计时器，能自动记录小球挡住红外线的时间t，改变小球下落高度h，进行多次重复实验.此方案验证机械能守恒定律方便快捷.(1)用螺旋测微器测小球的直径如图乙所示，则小球的直径d＝________mm；(2)为直观判断小球下落过程中机械能是否守恒，应作下列哪一个图象________；A.h－t图象B.h－1t图象 C.h－t2图象 D.h－1t2图象甲乙0123401234545545可动刻度固定刻度固定刻度(3)经正确的实验操作，小明发现小球动能增加量12m v 2总是稍小于重力势能减少量mgh ，你认为增加释放高度h 后，两者的差值会________(填“增大”“缩小”或“不变”).4.某同学用如图甲所示的装置测滑块与长木板间的动摩擦因数，将木板水平固定在桌面上，木板左端固定挡板上连接一轻质弹簧，长木板上A 、B 两点安装有光电门，滑块放在长木板上，靠近轻质弹簧.(1)用游标卡尺测出挡光片的宽度，读数如图乙所示，则挡光片的宽度d ＝________ mm.(2)在滑块上装上挡光片，用手推动滑块向左移动压缩弹簧，将弹簧压缩到适当的程度松手，滑块在弹簧弹力的作用下向右滑去，滑块离开弹簧后分别通过A 、B 两点的光电门，与光电门相连的计时器分别记录下滑块上挡光片通过A 、B 两点光电门的时间Δt 1和Δt 2，则滑块通过A 点的速度为________，通过B 点的速度为________(用物理量的字母表示).(3)通过改变滑块压缩弹簧的程度大小进行多次实验，测出多组滑块通过A 点和B 点的速度v A 和v B ，作出v 2A －v 2B 图象，若图象与v 2A 轴的交点为a ，重力加速度为g ，要求出动摩擦因数，还需要测出________，若此需要测出的物理量用x 表示，则滑块与长木板间的动摩擦因数为________(用题中给出的字母表示).5.小明用如图所示的装置来验证机械能守恒定律。
A 为装有挡光片的钩码，总质量为M ，挡光片的挡光宽度为b ，轻绳一端与A 相连，另一端路过跨过光滑轻质定滑轮与质量为m （m<M ）的重物B 相连。
他的做法是：先用力拉住B ，保持A 、B 静止，测出A 的挡光片上端到光电门的距离h ；然后由静止释放B ，A 下落过程中经过光电门，光电门可测出挡光片的挡光时间t ，算出挡光片经过光电门的平均速度，将其视为A 下落h （h>>b ）时的速度，重力加速度为g 。
（1）在A 从静止开始下落h 的过程中，验证以A 、B 、地球所组成的系统机械能守恒定律的表达式为 （用题目所给物理量的符号表示）；（2）由于光电门所测的平均速度与物体A 下落h 时的瞬时速度间存在一个差值Δv ，因而系统减少的重力势能 系统增加的动能（选填“大于”或“小于”）；（3）为减小上述Δv 对结果的影响，小明同学想到了以下一些做法，其中可行的是A.保持A 下落的初始位置不变，测出多组t ，算出多个平均速度然后取平均值B.减小挡光片上端到光电门的距离hC.增大挡光片的挡光宽度bD.适当减小挡光片的挡光宽度b（4）若采用本装置测量当地的重力加速度g ，则测量值 真实值（选填“大于”“等于”或“小于”）。
6.某实验小组利用图4所示装置进行“探究动能定理”的实验，实验步骤如下：A.挂上钩码，调节长木板的倾角，轻推小车后，使小车能沿长木板向下做匀速运动；B.打开速度传感器，取下轻绳和钩码，保持A 中调节好的长木板倾角不变，让小车从长木板顶端静止下滑，分别记录小车通过速度传感器1和速度传感器2时的速度大小v 1和v 2；C.重新挂上细绳和钩码，改变钩码的个数，重复A 到B 的步骤.回答下列问题：(1)按上述方案做实验，长木板表面粗糙对实验结果是否有影响？________(填“是”或“否”)；(2)若要验证动能定理的表达式，还需测量的物理量有_____；A.悬挂钩码的总质量mB.长木板的倾角θC.两传感器间的距离lD.小车的质量M(3)根据实验所测的物理量，动能定理的表达式为：________________________________.(重力加速度为g )7．如图所示，某实验小组用光电数字计时器测量小车在斜面上下滑时的加速度，实验主要操作如下： ①用游标卡尺测量挡光片的宽度d ；②测量小车释放处挡光片到光电门的距离x ；③由静止释放小车，记录数字计时器显示挡光片的挡光时间t ；④改变x ，测出不同x 所对应的挡光时间t 。
（1）用游标卡尺测量挡光片的宽度时的结果如图，则挡光片的宽度d =__________mm ；（2）小车加速度大小的表达式为a =_____________(用实验中所测物理量符号表示)；（3）根据实验测得的多组x 、t 数据，可绘制图象来得到小车运动的加速度，如果图象的纵坐标为x ，横坐标为21t ，实验中得到图象的斜率为k ，则小车运动的加速度大小为________（用d 、k 表示）。
8.为了测定滑块与水平桌面之间的动摩擦因数μ，某同学设计了如图所示的实验装置,其中圆弧形滑槽末端与桌面相切，A为桌子右边缘，O点为A在地面上的竖直投影点。
第一次实验时，滑槽固定于桌面右端,且其末端与桌子右边缘A对齐,滑块从滑槽顶端由静止释放，落在水平地面的P点，如图甲所示；第二次实验时,滑槽固定于桌面左侧,测出其末端与桌子边缘A的距离为L，滑块仍从滑槽顶端由静止释放,落在水平地面的Q点，如图乙所示。
已知重力加速度为g，不计空气阻力。
（1）实验还需要测出的物理量是(填写选项前面的字母) 。
A．滑槽顶端距桌面的高度hB．桌面距地面的高度HC．O点到P点的距离d1D．O点到Q点的距离d2E．滑动的质量m（2）根据已知量和测量的量，可以得出动摩擦因数的μ表达式为μ= 。
（3）如果该同学在进行第二次实验时，滑块没有滑出桌面，测得滑块在水平桌面上滑行的距离为S，则动摩擦因数可表示为=μ。
9.为验证在自由落体过程中物体的机械能是守恒的，某同学利用DIS设计了一个实验，装置如图8甲所示，图中A为电磁铁，B为光电门，有一直径为d、质量为m的金属小球通过电磁铁从A处由静止释放，下落过程中能通过A处正下方、固定于B处的光电门，测得A、B间的距离为H，光电计时器记录下小球通过光电门的时间为t，单位是毫秒.当地的重力加速度为g=9.8 m/s2，且小球直径d远小于A、B间的距离H.(1)用螺旋测微器测得小球的直径如图乙所示，则d＝________ m.(2)多次改变高度H，重复上述实验，作出1t2－H的变化图象如图丙所示，该图线斜率的理论值k＝_____ (ms)－2·m－1.(保留2位有效数字)(3)实验中发现动能增加量ΔE k总是稍小于重力势能减少量ΔE p，可能的原因是_ _______________________(任意答出一条原因即可).1. ⑴.3.505（3.503~3.507均可）(1分)，3.485（3.483~3.487均可）(1分)；．(2分) (2分)A A2 (1)0.52 (2)d t (3)gH －μgL ＝d 22t 2答案 (1)17.806(17.804～17.808均可) (2)D(3)增大解析 (1)螺旋测微器的读数为d ＝17.5 mm ＋30.6×0.01 mm ＝17.806 mm(2)减小的重力势能若全部转化为动能，则有mgh ＝12m v 2，小球通过计时器时的平均速度可近似看做瞬时速度，故v ＝d t ，联立可得h ＝12g (d t )2，故作h －1t 2图象，D 正确. (3)由于实验中存在空气阻力，所以发现小球动能增加量12m v 2总是稍小于重力势能减少量mgh ，若增加释放高度h ，则阻力做功增大，系统损失的机械能增加，所以两者的差值会增大.答案 (1)2.60 (2)d Δt 1 d Δt 2 (3)AB 间的距离 a 2gx解析 (1)主尺读数为2 mm ，游标尺读数为12，由图知该游标尺为二十分度的卡尺，精度为0.05 mm ，故测量结果为：d ＝2 mm ＋12×0.05 mm ＝2.60 mm.(2)根据公式v ＝x t 可知：A 点的速度为v A ＝d Δt 1，B 点的速度为v 2＝d Δt 2. (3)根据速度位移公式v 2A －v 2B ＝2μgx 可知，v 2A ＝v 2B ＋2μgx ，因此还需要测量AB 间的距离.由题意知2μgx ＝a ，解得μ＝a 2gx .23.（1）2))((21)(tb m M gh m M +=-（3分）；（2）大于（2分）；（3）D （2分）；（4）小于答案 (1)否 (2)ACD (3)mgl ＝12M v 22－12M v 21解析 (1)小车在重力、斜面弹力、摩擦力、细线拉力作用下处于平衡状态，挂上钩码后小车的合外力等于钩码的重力，所以长木板表面粗糙对实验结果没有影响.(2)(3)根据动能定理可知，合外力对小车做的功等于小车动能的变化量，则有：mgl ＝12M v 22－12M v 21， 所以要测量悬挂钩码的总质量m 、两传感器间的距离l 和小车的质量M .（1）2.55 (2分) （2）222d a xt =(2分) （3）22d k(2分) 【命题立意】以测量加速度为实验命题背景考查学生的实验能力【解析】（1）略（2）td v =，x v a 22=得222d a xt = （3）由 222at d x = 可知，斜率a d k 22= ，所以k d a 22=22．（1） BCD （2） （3）答案 (1)4.700×10－3 (2)0.89 (3)受到空气阻力或者H 测量值偏大(任意答出一条原因即可) HL d d 42221-HSd 421。
