色环电阻颜色对应表
电阻值色环对照表
电阻值色环对照表
平常使用的色环电阻可以分为四环和五环，通常用四环。
其中四环电阻前二环为数字，代表有效值。
第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。
误差通常也是金、银和棕三种颜色，金的误差为5%,银的误差为10%,棕色的误差为1%,无色的误差为20%,另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。
精密电阻通常用于军事，航天等方面。
下表是色环电阻的颜色-数值对照表：
小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。
有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：
技巧1:先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2:在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

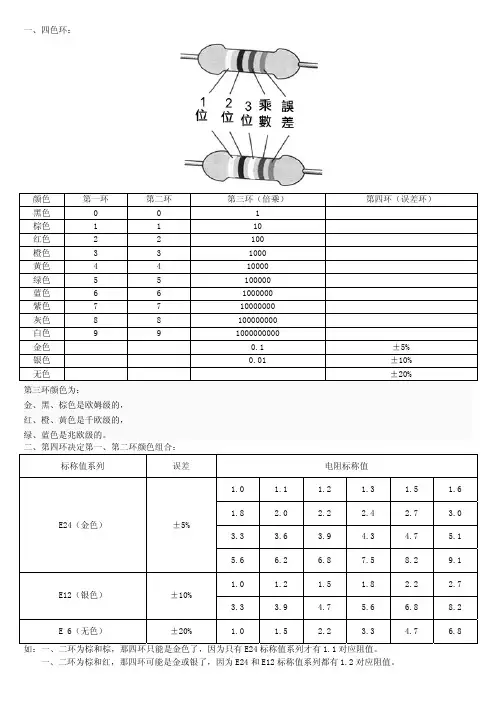

色环电阻阻值对照表
银、金、黑、色是欧姆级的，
棕、红、橙、色是千欧级的，
黄、绿、蓝色是兆欧级的。
1.00-9.10Ω 10.0-91.0Ω 100-910Ω 1.00-9.10KΩ 10.0-91.0KΩ 100-910KΩ 1.00-9.10MΩ 10.0-91.0MΩ 100-910MΩ
几点几几欧 几十几点几欧 几百几十几欧 几点几几千欧 几十几点几千欧 几百几十几千欧 几点几几兆欧 几十几点几兆欧 几百几十几兆欧
103 10-91KΩ 几十几千欧
黄色
104 100-910KΩ 几百几十千欧
绿色
105 1.0-9.1MΩ 几点几兆欧
蓝色
106 10-91MΩ 几十几兆欧
紫色
107 100-910MΩ 几百几十兆欧
银色
倍乘太小一般不会常用
灰色
倍乘太大一般不会用
白色
倍乘太大一般不会用
无色
第三环不可能是无色环
四、五色环：
颜色
第一环
第二环
第三环
第四环（倍乘）
黑色
0
0
0
1
棕色
1
1
1
10
红色
2
2
2
100
橙色
3
3
3
1000
黄色
4
4
4
10000
绿色
5
5
5
100000
蓝色
6
6
6
1000000
紫色
7
7
7
10000000
灰色
8
8
8
100000000
白色
9
9
9
1000000000
四色环电阻对照表
四色环电阻对照表
四色环电阻对照表：
对于4色环电阻，其阻值计算方法位：阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数
对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数
1、颜色代表阻值的意义：黑-0、棕-1、红-
2、橙-
3、黄-
4、绿-
5、蓝-
6、紫-
7、灰-
8、白-9
2、颜色代表乘数的意义：黑-1、棕-10、红-100、橙-1000、黄-10000、绿-100000、蓝-1000000、紫-10000000、灰-100000000、白-1000000000、金-0.1、银-0.01
3、四色环电阻颜色代表误差的意义：金-±5%、银-±10%
4、五色环电阻颜色代表误差的意义：棕-±1%、红-±2%、绿-±0.5%、蓝-±0.25%、紫-±0.10%、灰-±0.05%
电阻上面用了四道色环或者五道色环或者六道色环来表示电阻值。
可以从任意角度一次性的读取代表电阻值的颜色信息。
色环电阻对照表
色环电阻对照表————————————————————————————————作者：————————————————————————————————日期：色环电阻对照表4色环电阻所表示数值、倍数及误差值：颜色数值数值倍数（Ω）误差黑 0 0 1棕 1 1 10 ±1％红 2 2 100 ±2％橙 3 3 1000黄 4 4 10000绿 5 5 100000 ±0.5％蓝 6 6 1000000 ±0.2％紫 7 7 10000000 ±0.1％灰 8 8 100000000白 9 9 1000000000 ＋5－-20％金 ±5％银 ±10％无色 ±20％第一色环第二色环第三色环4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。
5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
电阻色环表
电阻色环表
有一个小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。
黑棕红橙黄绿蓝紫灰白金银
0 1 2 3 4 5 6 7 8 9 5% 10%
四色环电阻：前二条色环用来表示阻值，第三环表示数字后面添加“0”的个数，这三条色环是相隔比较靠近的，而第四环相对距离较大，这是表示误差的。
如果电阻色环不好分辩出那个是第一个色环，最简单的方法就是“第四环”不是金色就是银色，而其它颜色会出现的银少（只对四环电阻有用，五环电阻不适用）。
例如：
1、红，黄，棕，金 24*10=240欧金误差为5%
2、绿，红，黄，银 52*10000=520K欧误差为10%
五色环电阻：第一道色环表示阻值的第一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字，第四道色环表示阻值的倍乘数；第五道色环表示误差范围。
一般五环电阻是相对较精密的电阻。
例如：
1、红，红，黑，黑，棕 220*1=220欧误差为1%
2、紫，红，棕，红，绿 521*100=52.1K欧误差为0.5%
六色环电阻：就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。
只在有特定要求的场合下的电子产品才会使用，一般使用非常少。

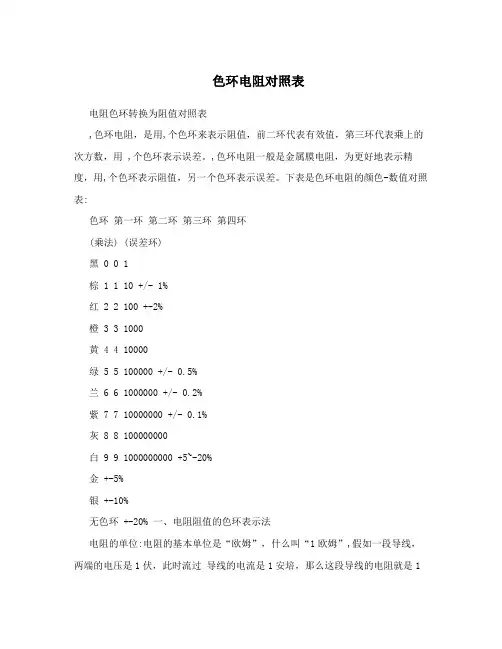

色环电阻对照表
色环电阻对照表电阻色环转换为阻值对照表,色环电阻，是用,个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用 ,个色环表示误差。
,色环电阻一般是金属膜电阻，为更好地表示精度，用,个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表:色环第一环第二环第三环第四环(乘法) (误差环)黑 0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫 7 7 10000000 +/- 0.1%灰 8 8 100000000白 9 9 1000000000 +5~-20%金 +-5%银 +-10%无色环 +-20% 一、电阻阻值的色环表示法电阻的单位:电阻的基本单位是“欧姆”，什么叫“1欧姆”,假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ)，1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图:但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别;对四色环而言，还有一点可以借鉴，那就是:四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
电阻色环(图文并茂)
E24
±5%
I
1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
E12
E6
±10%
±20%
Ⅱ
Ⅲ
1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2
按光谱 特性分
可见光光敏电阻 紫外光光敏电阻 红外光光敏电阻
按制作材料分：多晶光敏电阻、单晶光敏电阻或硫化铬CdS、硒化铬
CdSe 、硫化铬CdS、硫化铅PbS、硒化铅PbSe、锑化铟InSb
主要参数：亮电阻RL、暗电阻RD 、最高工作电压VM 、亮电流IL 、暗电流
ID 、时间常数、温度系数灵敏度。
棕色 — 1%
颜色与所代表的数字对应关系
四环电阻
色环环数 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无色 色环环数
第一环 0 1 2 3 4 5 6 7 8 9 -1 -2 第一环
第二环 0 1 2 3 4 5 6 7 8 9 -1 -2 第二环
第三环 0 1 2 3 4 5 6 7 8 9 -1 -2 第三环
电阻器的测量
电阻器的测量方法：
欧姆表测量 电阻电桥法 万用表欧姆挡测量： 万用表欧姆挡测量 根据欧姆定理计算 ( R = U/I )
第一步：将波段开关置于欧姆挡适当量程 第二步：将表笔短接后调零
第三步：测量 不正确的测量方法 正确的测量方法 因为造成了人体电 阻与被测电阻并联
1k
0 0
？
带开关电位器的检测：除进行标称值检测外应检测开关。
色环电阻对照表
色环电阻对照表————————————————————————————————作者：————————————————————————————————日期：色环电阻对照表4色环电阻所表示数值、倍数及误差值：颜色数值数值倍数（Ω）误差黑 0 0 1棕 1 1 10 ±1％红 2 2 100 ±2％橙 3 3 1000黄 4 4 10000绿 5 5 100000 ±0.5％蓝 6 6 1000000 ±0.2％紫 7 7 10000000 ±0.1％灰 8 8 100000000白 9 9 1000000000 ＋5－-20％金 ±5％银 ±10％无色 ±20％第一色环第二色环第三色环4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。
5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
色环电阻对照表
色环电阻对照表4色环电阻所表示数值、倍数及误差值：4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。
5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕1 1 10 +/- 1%红2 2 100 +-2%橙3 3 1000黄4 4 10000绿5 5 100000 +/- 0.5%兰6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
色环电阻对照表
色环电阻对照表————————————————————————————————作者：————————————————————————————————日期：色环电阻对照表4色环电阻所表示数值、倍数及误差值：颜色数值数值倍数（Ω）误差黑 0 0 1棕 1 1 10 ±1％红 2 2 100 ±2％橙 3 3 1000黄 4 4 10000绿 5 5 100000 ±0.5％蓝 6 6 1000000 ±0.2％紫 7 7 10000000 ±0.1％灰 8 8 100000000白 9 9 1000000000 ＋5－-20％金 ±5％银 ±10％无色 ±20％第一色环第二色环第三色环4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。
5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
