利用ansys-workbench关于实体单元和壳体单元建模问题01
workbench壳单元建模实例

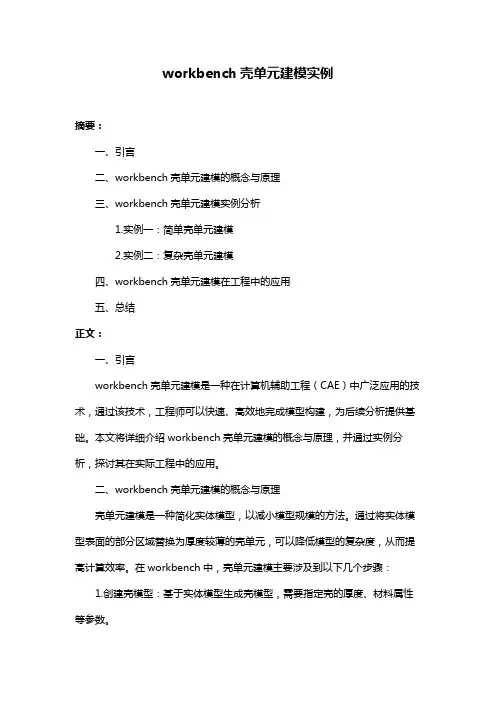

workbench壳单元建模实例摘要：一、引言二、workbench壳单元建模的概念与原理三、workbench壳单元建模实例分析1.实例一：简单壳单元建模2.实例二：复杂壳单元建模四、workbench壳单元建模在工程中的应用五、总结正文：一、引言workbench壳单元建模是一种在计算机辅助工程（CAE）中广泛应用的技术，通过该技术，工程师可以快速、高效地完成模型构建，为后续分析提供基础。
本文将详细介绍workbench壳单元建模的概念与原理，并通过实例分析，探讨其在实际工程中的应用。
二、workbench壳单元建模的概念与原理壳单元建模是一种简化实体模型，以减小模型规模的方法。
通过将实体模型表面的部分区域替换为厚度较薄的壳单元，可以降低模型的复杂度，从而提高计算效率。
在workbench中，壳单元建模主要涉及到以下几个步骤：1.创建壳模型：基于实体模型生成壳模型，需要指定壳的厚度、材料属性等参数。
2.划分网格：对壳模型进行网格划分，以满足后续分析的计算精度要求。
3.定义边界条件：为模型施加相应的边界条件，如固定约束、转动约束等。
4.加载与求解：对模型施加外部载荷，如压力、力矩等，并进行求解。
三、workbench壳单元建模实例分析1.实例一：简单壳单元建模假设我们有一个实体模型，如下所示：```+----+ +-----+| | | || | | |+----+ +-----+| |v v+----+ +-----+| | | || | | |+----+ +-----+```首先，在workbench中创建一个壳模型，设置壳的厚度为2mm，材料属性为钢。
然后，对壳模型进行网格划分，并定义相应的边界条件。
最后，加载压力载荷，求解模型。
2.实例二：复杂壳单元建模假设我们有一个更复杂的实体模型，如下所示：```+----+ +-----+ +-----+| | | | | || | | | | |+----+ +-----+ +-----+| | | |v v v v+----+ +-----+ +-----+| | | | | || | | | | |+----+ +-----+ +-----+```同样地，在workbench中创建一个壳模型，设置壳的厚度为2mm，材料属性为钢。
workbench壳单元建模实例
workbench壳单元建模实例1. 引言在软件开发过程中，工作台（workbench）是一个常用的概念，用于描述一个开发环境或者集成开发环境（IDE），提供了一系列工具和功能，帮助开发人员进行代码编写、调试、测试等工作。
而壳单元（shell unit）则是工作台中的一个重要组成部分，它可以理解为工作台的界面或者外壳，为用户提供了与工作台交互的方式。
本文将通过一个实例，详细介绍如何进行workbench壳单元的建模。
我们将从需求分析、设计、实现等多个角度，深入探讨这一任务主题。
2. 需求分析在进行workbench壳单元建模之前，我们首先需要明确需求。
根据实际情况，我们假设我们需要开发一个用于编写和运行Python代码的工作台。
具体需求如下：1.用户可以在工作台中编写Python代码；2.工作台需要提供代码编辑器，支持代码高亮、自动补全等功能；3.用户可以运行代码，并查看运行结果；4.工作台需要提供调试功能，方便用户进行代码调试；5.用户可以保存和加载代码文件；6.工作台需要提供帮助文档，方便用户学习和使用。
3. 设计3.1 架构设计在进行workbench壳单元的建模之前，我们需要先进行架构设计。
根据需求，我们可以将工作台分为以下几个模块：1.代码编辑模块：负责提供代码编辑器，支持代码高亮、自动补全等功能；2.运行模块：负责运行用户的代码，并返回运行结果；3.调试模块：负责提供调试功能，方便用户进行代码调试；4.文件管理模块：负责保存和加载代码文件；5.帮助文档模块：负责提供帮助文档，方便用户学习和使用。
3.2 类设计基于架构设计，我们可以进行类设计。
以下是一些关键类的设计：1.Workbench类：工作台类，负责整体的协调工作，包含了上述的各个模块；2.CodeEditor类：代码编辑器类，负责提供代码编辑功能；3.Runner类：运行类，负责运行用户的代码，并返回运行结果；4.Debugger类：调试类，负责提供调试功能；5.FileManager类：文件管理类，负责保存和加载代码文件；6.HelpDocument类：帮助文档类，负责提供帮助文档。
ANSYS基础教程—实体建模
ANSYS基础教程—实体建模ANSYS是一款广泛应用于工程领域的有限元分析软件，可以用于解决各种工程问题。
在使用ANSYS进行有限元分析之前，我们需要先进行实体建模，即将实际工程问题转化为计算机可解析的几何模型。
本文将介绍ANSYS基础教程中的实体建模部分。
首先，我们需要打开ANSYS软件。
在主界面上选择“几何建模”选项。
接着，我们可以选择不同的几何建模方法，如二维绘图法、三维绘图法或者实体建模法。
在这里，我们选择实体建模法。
在实体建模法中，我们可以利用ANSYS提供的几何绘图工具对几何模型进行创建。
这些绘图工具包括直线、弧线、曲线、曲面等。
我们可以根据实际情况选择不同的绘图工具来创建几何模型。
在创建几何模型之前，我们需要先选择坐标系。
ANSYS提供了多种坐标系选择，如直角坐标系、极坐标系、柱坐标系等。
我们可以根据实际情况选择适合的坐标系。
接下来，我们可以开始创建几何模型。
首先，我们可以选择直线工具来创建直线段。
在鼠标左键作用下，我们可以绘制直线段的起始点和结束点。
当我们绘制好直线段之后，可以按下鼠标右键进行确认。
除了直线段，我们还可以创建曲线和弧线。
曲线可以通过选择多个点来创建，而弧线可以通过选择起点、中点和终点来创建。
这样，我们就可以在实体建模中创建出复杂的几何曲线。
在完成几何曲线创建后，我们可以再利用这些几何曲线来创建曲面。
在ANSYS中，我们可以选择多边形工具来创建曲面。
我们只需要选择几何曲线边界上的点，然后根据需要选择特定的曲面面积来创建曲面。
workbench壳单元建模实例
workbench壳单元建模实例（原创版）目录1.工作台 (workbench) 简介2.壳单元建模的概念3.实例分析4.建模过程总结正文1.工作台 (workbench) 简介工作台 (workbench) 是一种计算机辅助工程 (CAE) 工具，用于模拟和分析机械系统。
通过工作台，工程师可以建立三维模型，并应用各种分析工具来评估设计的性能。
工作台通常包括多个模块，每个模块都专注于特定类型的分析，例如结构分析、热分析、疲劳分析等。
2.壳单元建模的概念壳单元建模是一种用于模拟薄壳结构的方法。
薄壳结构通常是由一个薄的弹性层和两个刚性支撑面组成的。
这种结构在许多工程应用中都会出现，例如飞机机翼、汽车车身和桥梁等。
壳单元建模使用有限元分析 (FEA) 方法来计算薄壳结构的刚度、强度和稳定性。
在壳单元建模中，薄壳结构被划分为多个壳单元，每个壳单元由一些三角形或四边形组成。
这些三角形或四边形被称为壳元素，它们通过节点相互连接。
在每个壳元素中，应变和应力分布可以通过有限元分析方法计算出来。
3.实例分析假设我们要设计一个飞机机翼，我们需要分析它的结构性能。
为了做到这一点，我们可以使用工作台进行壳单元建模。
首先，我们需要创建一个三维模型，包括机翼的形状和尺寸。
接下来，我们可以将机翼划分为多个壳单元，每个壳单元由一些三角形组成。
然后，我们可以应用有限元分析方法来计算每个壳元素中的应变和应力分布。
通过这种方法，我们可以评估机翼在不同受力条件下的性能。
例如，我们可以计算机翼在飞行中可能遇到的弯曲、扭转和剪切应力。
最后，我们可以使用工作台中的分析工具来评估机翼的性能。
例如，我们可以计算机翼的刚度、强度和稳定性，并使用这些结果来指导设计决策。
4.建模过程总结通过使用工作台进行壳单元建模，工程师可以分析和评估薄壳结构的性能。
这个过程包括创建三维模型、划分壳单元、计算应变和应力分布、应用分析工具以及评估性能等步骤。
ansys workbench例题
Ansys Workbench是一款广泛应用于工程领域的有限元分析软件，可以用于解决各种结构力学、流体动力学、电磁场等问题。
本文将以Ansys Workbench为例，介绍一个结构力学的例题，并详细讲解解题过程。
1. 问题描述假设有一个悬臂梁，在梁的自由端施加一个集中力，要求计算梁的应力分布和挠度。
2. 建模打开Ansys Workbench软件，新建一个静力学分析项目。
在几何模型中，画出悬臂梁的截面，并确定梁的长度、宽度和厚度。
在材料属性中，选择梁的材料，并输入对应的弹性模量和泊松比。
在约束条件中，将梁的支座固定，模拟悬臂梁的真实工况。
在外部荷载中，施加一个与梁垂直的集中力，确定力的大小和作用位置。
3. 网格划分在建模结束后，需要对悬臂梁进行网格划分。
在Ansys Workbench 中，可以选择合适的网格划分方式和密度，以保证计算结果的准确性和计算效率。
通常情况下，悬臂梁的截面可以采用正交结构网格划分，梁的长度方向可以采用梁单元网格划分。
4. 设置分析类型在网格划分完成后，需要设置分析类型为结构静力学。
在分析类型中，可以选择加载和约束条件，在求解器中，可以选择计算所需的结果类型，如应力、应变、位移等。
5. 求解和结果分析完成以上步骤后，可以提交计算任务进行求解。
Ansys Workbench软件会自动进行计算，并在计算完成后给出计算结果。
在结果分析中，可以查看悬臂梁的应力分布图和挠度图，进一步分析梁的受力情况和变形情况。
6. 参数化分析除了单一工况下的分析，Ansys Workbench还可以进行参数化分析。
用户可以改变材料属性、外部加载、几何尺寸等参数，快速地进行批量计算和结果对比分析，以得到最优的设计方案。
7. 结论通过Ansys Workbench对悬臂梁的结构分析，可以得到悬臂梁在外部加载下的应力分布和挠度情况，为工程设计和优化提供重要参考。
Ansys Workbench还具有丰富的后处理功能，可以绘制出直观的分析结果图，帮助工程师和研究人员更好地理解和使用分析结果。
workbench壳单元建模实例
workbench壳单元建模实例（最新版）目录1.工作台壳单元建模概述2.工作台壳单元建模流程3.工作台壳单元建模实例分析4.工作台壳单元建模的实际应用正文一、工作台壳单元建模概述工作台壳单元建模，是指通过计算机辅助设计（CAD）软件，对工作台壳体进行参数化建模的过程。
工作台壳作为各类机床、工业设备中的重要组成部分，其结构设计直接影响到设备的稳定性、耐用性和操作便捷性。
因此，采用单元建模方法对工作台壳进行设计优化，具有重要的实际意义。
二、工作台壳单元建模流程1.确定设计目标：在建模前，需明确工作台壳的设计要求，包括尺寸、形状、材料等。
2.创建基本模型：利用 CAD 软件，创建一个基本的工作台壳模型，包括底板、侧板、支撑等部分。
3.参数化建模：通过对基本模型的尺寸、形状等参数进行调整，生成一系列不同规格的工作台壳模型。
4.模型分析与优化：根据设计要求和实际应用场景，对生成的模型进行结构分析和性能评估，以实现模型的优化设计。
5.模型验证与应用：将优化后的模型应用于实际生产，验证其设计合理性和实用性。
三、工作台壳单元建模实例分析以一个具体的工作台壳建模项目为例，我们可以详细了解单元建模的实际应用过程。
首先，根据设备需求，确定工作台壳的设计尺寸和承载能力。
接着，利用 CAD 软件创建基本模型，并对模型进行参数化调整，生成一系列不同尺寸和形状的工作台壳模型。
然后，通过结构分析和性能评估，选择最优模型进行设计优化。
最后，将优化后的模型应用于实际生产，验证其设计合理性和实用性。
四、工作台壳单元建模的实际应用工作台壳单元建模在实际应用中具有广泛的价值。
首先，通过参数化建模，可以快速生成系列化产品模型，提高设计效率。
其次，通过对模型的结构分析和性能评估，可以实现产品设计的优化，提高产品性能。
最后，将优化后的模型应用于实际生产，可以提高产品的质量和市场竞争力。
ANSYSWorkbench建模培训教程
ANSYSWorkbench建模培训教程ANSYS Workbench建模培训教程ANSYS Workbench是一个功能强大的基于图形用户界面（GUI）的预处理器，它可以帮助工程师们将复杂的工程问题转化为数学模型。
通过仿真技术可以在计算机上模拟和分析各种结构和系统的物理行为，这对于工程设计与开发十分重要。
本文将介绍ANSYS Workbench的建模培训教程。
第一步-安装ANSYS Workbench：在开始进行任何ANSYS Workbench操作之前，首先需要安装相应的软件。
安装分为两个部分：安装ANSYS Workbench和安装ANSYS License Manager。
在安装前，请确保计算机系统满足ANSYS Workbench的硬件和软件要求。
在安装完之后，需要使用域名许可证或网络通信管理模式启动许可证。
如果您对此不熟悉，您可以向ANSYS有关技术支持人员咨询。
第二步-创建新项目：成功安装软件后，需要创建一个新的项目，输入项目名称，选择适当的分析类型（压力、热力、动力、疲劳等等），并选择模板（例如：静态结构分析）。
然后，您需要选择适当的材料模型和截面类型，并创建几何模型。
第三步-在几何模型中添加操作：几何模型可以是通过从CAD软件中导入几何体对象直接创建的，也可以通过建立基本几何形状来创建。
ANSYS Workbench允许您在几何模型中添加各种操作，例如切割、合并、倒角、平移、旋转和以自由曲面更改几何体的形状。
此外，还可以添加约束条件、负载和分析对象等。
第四步-设置边界条件和加载：一旦几何模型得到了完善，您需要添加加载和边界条件来模拟实际环境。
边界条件可以是支撑、拘束、支撑反应力、流量和温度等，负载可以是重力和其他外部设置的荷载等。
您可以使用荷载、调整荷载和观察解决方案等功能来设置边界条件和加载。
第五步-求解和后处理：您已经完成了前三步，现在需要运行数值模拟并分析结果。
在ANSYS Workbench中，可以选择求解器类型、设置控制图、指定收敛标准和使用并行处理选项，以求解数学模型和研究截面性能等问题。
Ansys-Workbench详解教程
（内部共享）
2024/7/15
1
主要内容
一、有限元基本概念
二、Ansys Workbench 软件介绍
基本操作 有限元分析流程的操作 静力学分析与模态分析 FEA模型的建立
（本次培训不涉及非线性问题 ，所讲内容主要针对三维实体单元。 ）
2024/7/15
求解得到节点位移
根据弹性力学公式得到单元应变、应力
有限元法的基本步骤
1. 结构离散； 2. 单元分析
a. 建立位移函数 b. 建立单元刚度方程
n
y ii
i
k e e F e
c. 计算等效节点力
3. 进行单元集成； 4. 得到节点位移；
K F
5. 根据弹性力学公式计算单元应变、应力。
ANSYS Workbench 软件介绍
2024/7/15
12
工具条
常用工具条 图形工具条
2024/7/15
13
结构树
结构树包含几何模型的信息和整个分析 的相关过程。
一般由Geometry、Connections、Mesh、 分析类型和结果输出项组成，分析类型里包 括载荷和约束的设置。
说明分支全部被定义 说明输入的数据不完整 说明需要求解 说明被抑制，不能被求解 说明体或零件被隐藏
2024/7/15
30
定义材料属性
4、在线性静力结构分析当中，材料属性只需要定义杨氏模量以及泊松比。
– 假如有任何惯性载荷，密度是必须要定义的；模态分析中同样需要定义材 料密度。
2024/7/15
31
3 网格控制
目的：实现几何模型
原则：整体网格控制
ansysworkbench实体建模及计算(详解)
实例分析（基础）快捷键：滚动鼠标滚轮缩放，按住鼠标滚轮不放移动鼠标旋转，ctrl+鼠标中键（滚轮）移动。
Shift+鼠标中键上下移动改变视图大小。
Ctrl+鼠标左键点选可选择不连续多个对象（可在绘图窗口直接选择或在设计树中选）。
绘图时（草图模式sketching下）选中某个对象按delete 可删除该对象。
打开ansys workbench（点击“开始”----->“程序”----->“ansys12.1”----->“workbench”）出现这个窗口。
左半边儿有很多按钮，可以双击这些按钮打开相应的程序。
这是局部放大后的图片，双击这里面的按钮，加入建模程序。
这时原来空白的地方出现了一个图标。
程序启动后点击选择单位点击OK之后就可以建模了。
建立模型这个窗口就是建模程序的主窗口。
左半边儿白色小窗口里有三个坐标供选择。
分别是“XYPlane”“ZXPlane”“YZPlane”。
绘图前必须选择相应的坐标，在坐标上建立草图。
比如现在要选择“XYPlan”，在这个平面建立草图“sketch1”，在这个草图上进行平面图绘制。
可以看到下图上边儿偏右处有个新建草图按钮，点击这个按钮可以建立一个新的草图。
新建草图后，XYPlan下出现sketch1，如下图。
点击选中这个草图（或者点击选中“XYPlan”），点击正视于（look at）按钮。
这个按钮位于下面的工具栏右边。
也可以点击选中sketch1（或“XYPlan”）右键点击调出快捷键菜单，选中“look at”。
这时绘图区的坐标会自动摆正。
在新建的草图上绘制平面图单击选择下图上的点击这个图左下角的按钮“sketching”，转化到绘图模式下。
开始绘图。
点击后这个图片会变成下面的图片：选择“Line”就可在绘图窗口划线了。
比如在x轴上画一条线，左键点击x轴上的某一点，松开移动到另一点，再点击，就会出现一条直线。
画完后可以对这个直线进行约束，比如让让它关于y轴对称。
AnsysWorkbench工程实例之——壳单元静力学分析
AnsysWorkbench工程实例之——壳单元静力学分析壳单元常用于薄壁件，如容器、板材等，每个节点有6个自由度，即沿XYZ的移动和转动。
WB中壳单元有无中节点的Shell181单元和带中节点的Shell281单元，默认为Shell181单元，在网格属性中Element MIdside Nodes 设置为kept即可修改为Shell281单元。
本文将通过工程应用中常遇到的问题作为指引，讨论壳单元的应用问题。
1 使用DM抽中面还是SC抽中面更好？DM（DesignModeler）和SC（SpaceClaim）软件都可以完成抽中面操作，主要看读者的使用习惯，以下的案例都将介绍两种软件的相关操作，读者也可自行做对比。
2 如何快速自动抽中面？（1）如果在DM中，通过T ool——Mid-Surface抽中面。
常规操作是按住Ctrl分别选择零件的两面，可以选择多组一起抽中面。
Mid-Surface也有自动抽中面的功能，Selection Method选择Automatic。
Bodies To Search可选择所有体、可见的体、选择的体。
Minimum Threshold和Maximum Threshold分别设置要查找的最小厚度与最大厚度。
Find Face Pairs Now选择Yes，软件便在模型中查找要转换的体，点击工具栏Generater，便可自动抽中面。
（2）如果在SC中，选择准备——中间面，依次选择各个钣金零件的两面，点击√确定。
SC中自动抽中面操作如下，选择准备——中间面，在选项中设置要识别的最小和最大厚度。
在点击窗口中的模型即可自动转换。
注：选项中其他选项含义，组中间面表示将抽取的面放在一个新零件内。
延伸曲面默认勾选，这个功能很有用，下文将介绍。
3 曲面如何修补？部分中面抽取失败，或需要修补空洞时，可使用修补和删除边功能。
1.如果在DM中，通过Tool——Surface Patch修补。
ansys实体单元转成壳单元的方法
Ansys是一种广泛应用于工程领域的有限元分析软件，能够进行各种结构力学、热传导、流体力学等领域的数值模拟和仿真。
在Ansys中，实体单元是一种常用的有限元单元类型，但在一些特定的仿真场景下，转换为壳单元可以更好地满足分析要求。
本文将就Ansys中实体单元转换为壳单元的方法进行介绍和讨论，希望对Ansys软件的用户能有所帮助。
一、实体单元和壳单元的介绍1. 实体单元实体单元是Ansys中一种常用的有限元单元类型，它具有三维的厚度，适用于对整体结构的仿真分析。
实体单元一般用于对结构的整体受力情况进行分析，例如承受压力、受力分布等。
2. 壳单元壳单元是Ansys中另一种常用的有限元单元类型，它只有二维的厚度，适用于对薄壁结构或者曲面结构的仿真分析。
壳单元一般用于对薄壁结构的受力情况进行分析，例如承受压力、受力分布等。
二、实体单元转换为壳单元的方法在Ansys软件中，实体单元可以通过一定的方法转换为壳单元，下面将介绍一些常用的转换方法。
1. 几何转换在Ansys中，可以通过几何转换的方式将实体单元转换为壳单元。
具体操作是先选择要转换的实体单元，然后通过几何编辑工具进行编辑，将其改造成为壳单元的形状。
2. 网格划分另一种常用的转换方法是通过网格划分，将实体单元的网格划分成为壳单元的网格。
在Ansys中，可以通过设置网格划分参数和命令来实现对实体单元网格的划分和转换。
3. 材料属性设置在Ansys中，可以通过设置材料属性来实现对实体单元到壳单元的转换。
通过更改材料属性的厚度和属性参数等，可以将实体单元的材料属性转换为壳单元所需的属性。
4. 转换技巧在实际操作中，还可以通过一些转换技巧来实现对实体单元到壳单元的转换，例如通过对模型进行分割和连接，或者通过复制和粘贴等方式进行转换。
三、实例演示为了更好地说明实体单元转换为壳单元的方法，下面将通过一个实际的示例来进行演示。
假设有一个钢板的仿真分析任务，初始模型为实体单元建模，需要将其转换为壳单元进行分析。
workbench壳单元建模实例
【文章标题】：探索工作台(workbench)壳单元建模实例【序号1】引言：workbench壳单元建模概述在工程设计和制造领域，工作台(workbench)壳单元建模是一项重要的技术。
它可以帮助工程师们以更加高效和准确的方式进行产品设计和分析。
本文将介绍workbench壳单元建模的相关概念和应用，以及一些实际的建模实例。
【序号2】workbench壳单元建模的基本原理workbench壳单元建模是一种基于有限元分析的方法，适用于对薄壁结构进行建模和分析。
它通过将结构分解为许多小的单元来进行模拟，从而得出结构的应力、变形等相关数据。
这种建模方法在航空航天、汽车制造、船舶设计等领域得到了广泛的应用。
【序号3】从简到繁：workbench壳单元建模的详细步骤- 第一步：准备模型和材料属性在进行壳单元建模之前，需要准备好要建模的结构模型，并确定材料的物理性质，如弹性模量、泊松比等。
- 第二步：划分单元网格将结构模型划分为许多小的单元网格，这些单元网格将用于进行有限元分析，以得出结构的应力和变形等数据。
- 第三步：应用边界条件和约束根据实际工程需求，对模型进行边界条件和约束的设置，以模拟实际工况下的结构行为。
- 第四步：进行有限元分析使用工作台壳单元建模软件进行有限元分析，得出结构的应力、变形、应变等相关数据。
- 第五步：结果分析和优化根据有限元分析得到的数据，进行结构的优化和改进，以满足设计需求和提高结构的性能。
【序号4】workbench壳单元建模的应用实例：汽车车身设计车身作为汽车的重要部件，其结构设计和分析对汽车的安全性和性能至关重要。
利用workbench壳单元建模，可以对汽车车身进行高效而准确的建模和分析。
可以通过建模来模拟汽车车身在碰撞、振动等实际工况下的应力分布，以进行结构的优化和改进。
【序号5】总结与展望workbench壳单元建模作为一种重要的工程建模方法，在工程设计和制造领域发挥着重要作用。
workbench壳单元建模实例
workbench壳单元建模实例摘要：I.引言- 介绍workbench 壳单元建模实例的主题II.workbench 壳单元建模实例的背景与基本概念- 解释workbench 壳单元建模实例的背景和重要性- 介绍壳单元建模的基本概念III.workbench 壳单元建模实例的详细步骤- 详述workbench 壳单元建模实例的具体步骤IV.workbench 壳单元建模实例的技巧与注意事项- 分享在workbench 壳单元建模实例过程中使用的技巧- 提醒读者在实际操作中需要注意的事项V.总结- 回顾workbench 壳单元建模实例的主要内容- 强调壳单元建模实例的重要性正文：I.引言在这个快速发展的时代，工程模拟的需求日益增长。
workbench 是一款功能强大的工程模拟软件，可以帮助工程师们快速建模并进行模拟分析。
壳单元建模是workbench 中的一个重要功能，它可以用于模拟各种工程结构的行为。
本文将通过一个具体的实例，详细介绍workbench 壳单元建模的过程。
II.workbench 壳单元建模实例的背景与基本概念随着工程技术的不断进步，工程师们需要更加高效地完成各种工程项目。
workbench 软件通过壳单元建模功能，可以帮助工程师们快速建立复杂的模型，并进行精确的模拟分析。
在开始建模之前，了解壳单元建模的基本概念是非常重要的。
壳单元是一种二维或三维的壳结构，可以用来模拟各种工程结构，如飞机机身、汽车车身等。
III.workbench 壳单元建模实例的详细步骤1.打开workbench 软件，创建一个新的模型。
2.在模型树上添加壳单元，可以通过菜单栏中的“插入”选项找到壳单元。
3.选择壳单元类型，有矩形壳、圆柱壳、球壳等可供选择。
4.设置壳单元的参数，如厚度、材料等。
5.根据需要，对壳单元进行布尔运算，如相减、相交等。
6.添加边界条件，如固定约束、转动约束等。
7.添加载荷，如压力、力矩等。
ANSYS三维实体单元与板壳单元的组合建模研究
在很多工程实际中，常常遇到三维连续体和薄壁板壳组成 的结构。图ｌ所示为某自升式海洋平台升降装置机座结构图。 其主体由钢板焊接而成，钢板中开孔已焊接轴承座，在安装升 降装置后，轴承座将承受径向的载荷。建立有限元模型时如果 全部使用实体单元，首先由于结构复杂，给建模带来困难，另外 将使有限元模型的节点数过多，使计算机的工作量过大。对于 这种薄壁板壳结构，使用板壳单元可以大大减少节点数量并达 到很好的计算效果。但是，由于轴承座的厚度过大，不满足壳 体在厚度方向的尺度远小于其他两个方向的条件，所以完全采 用板壳单元建模也是不合理的。合理的方案是轴承座用三维 实体单元建模，其余部分采用板壳单元建模。但是这两种单元 节点的自由度不同，为保证交界面上的位移协调，就要研究和 解决不同类型单元的联结问题。
电子工业出版社，２００４：３２８—３７８．
图６约束方程法应力云图
Ｉ约束方程 ＭＰＣ法
圈７ ＭＰＣ法计算应力云图 表１计算结果
悬臂端位移／ｍｍ ０．２４３ ０．２５３
节点最大Ｍｉｓｅｓ等效应力／ＭＰａ ３．７０ ３．６７
万方数据
Ｓｔｕｄｙ ｏｆ ＡＮＳＹＳ ｍｏｄｅｌｌｉｎｇ ｏｎ ｔｈｅ ｃｏｍｂｉｎａｔｉｏｎ ｏｆ ３Ｄ ｅｎｔｉ·
在有限元计算中，通过适当地划分网格使具有不同物理自
别。如此离散后的计算结果也与实际相差很大ＢＪ。
ｑ矿谚电尹吲争电矿谚，驴《哥、驴《尹ｘ驴、口、驴痧叫穸、矽、秽、疹、移、西＾ｄ争《穸、伊驴ｑ矿’口、雹争ｑ守、易、癣、彩ｈ盔卜驴ｑ矿叫穸１勿谚电矿ｑ垆、矿谚《驴谚电哥ｑ穸、炉、面～ｄ争
ansysworkbench中变截面壳体的实现
ansysworkbench中变截面壳体的实现Ansys Workbench中变截面壳体的实现目录1问题描述： (1)2实体单元（solid 186） (2)2.1 网格 (2)2.2 结果 (2)3实体壳单元（solsh190） (4)3.1 网格 (4)3.2 结果 (4)4壳体单元（shell181） (6)4.1 网格 (6)4.2 结果 (7)5结果对比 (8)1问题描述：以下图简单模型为例，介绍如何在Ansys Workbench中实现变截面壳体：截面尺寸如图1所示，梯形短边长10mm，长边长20mm，高50mm：图1-1 截面尺寸将截面拉伸100mm，得到所需模型，如图2所示。
图1-2 例子模型对梯形长边面施加固定约束，顶端矩形面施加向下压力5Mpa，分别采用实体solid186单元，实体壳单元solsh190，壳体单元shell181进行模型。
2实体单元（solid 186）2.1网格图2-1图2-2 2.2结果图2-3图2-43实体壳单元（solsh190）3.1网格图3-1图3-2图3-3 3.2结果图3-3图3-44壳体单元（shell181）4.1网格图4-1图4-2图4-3图4-4 4.2结果图4-5图4-65结果对比表5-1 各单元结果对比通过结果对比可知，三种单元所得位移几乎一致，壳体单元并不能考虑应力集中，所得应力值偏低，实体单元最接近实际情况，实体壳单元其次，工程应用中在误差允许内可采用实体壳单元直接模拟，节省计算时间。
基于ANSYSWorkbench的离合器壳体的模态分析
第 35 卷第 10 期
定频率范围的结构振动。 在一定的外界激励作用
［M］·q·（t）+［K］q（t）=0
（1）
下， 当外部激振频率与零件的固有频率吻合时 ，特 式中 ［M］— ——质量矩阵；
别是在高速行驶工况将会产生剧烈振动，甚至出现
q（t）— ——节点位移矢量；
离合器壳体开裂现象。 有限元模态分析是衡量机车 结构动态性能的一种有效手段，在矿用机车动态性 能研究中得到了广泛应用。 本文在摩擦离合器结构
L2=1.7 m，H=0.954 m，R=0.625 m， 采样间隔 Δx=1.5 支架对采煤机进行固定，以提高算法精度和准确性。
m，采煤机作业中采煤工作面顶底板样本曲线如图 5 6 结语
所示。 利用上述模型，根据人工单向示范刀情况下
通过对采煤机记忆截割过程的特征和原理进
的储存信息能够实现对采煤机顶、底板截割轨迹的 模拟并通过公式转换得到反向截割顶板轨迹数值， 图 6 为采煤机 4 个截割工作循环模拟。
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
5 采煤机记忆截割轨迹数值模拟
最大误差经计算为 0.021 3 m，平均误差为 0.00 183 m。
假设采煤机几何参数为 L0=4.821 m，L1=0489 5 m， 应用算法对采煤机综采作业进行优化时，可借助液压
·q·（t）— — — 节 点 加 速 度 矢 量 ； ［K］— ——刚度矩阵。 （1）数据交换
设计的基础上，采用有限元技术对振动薄弱部件—
建立摩擦离合器外壳体和内壳体的力学模型，
外壳体和内壳体进行模态分析，避免壳体的疲劳损 必须对其结构做适当而合理的假设和简化，以便进
