锚定板挡土墙设计

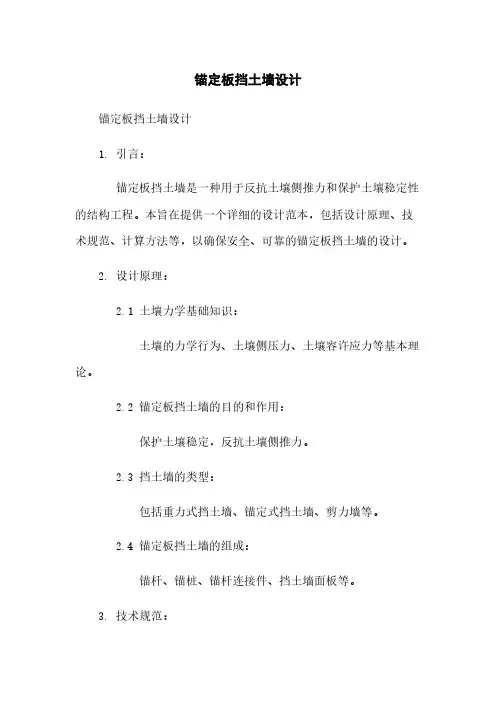

锚定板挡土墙设计锚定板挡土墙设计1. 引言：锚定板挡土墙是一种用于反抗土壤侧推力和保护土壤稳定性的结构工程。

本旨在提供一个详细的设计范本，包括设计原理、技术规范、计算方法等，以确保安全、可靠的锚定板挡土墙的设计。

2. 设计原理：2.1 土壤力学基础知识：土壤的力学行为、土壤侧压力、土壤容许应力等基本理论。

2.2 锚定板挡土墙的目的和作用：保护土壤稳定，反抗土壤侧推力。

2.3 挡土墙的类型：包括重力式挡土墙、锚定式挡土墙、剪力墙等。

2.4 锚定板挡土墙的组成：锚杆、锚桩、锚杆连接件、挡土墙面板等。

3. 技术规范：3.1 设计标准：根据本地区的土木工程设计标准，包括挡土墙设计的相关规定。

3.2 特殊条件考虑：考虑地震、洪水等特殊条件对挡土墙的影响。

4. 现场调查与数据采集：4.1 地质勘察：对工程区域的地质情况进行详细的调查和分析，包括土层性质、地下水位等。

4.2 坡面稳定性分析：分析土壤的稳定性，包括土壤侧推力、抗滑稳定性等。

4.3 运输通道状况：考虑到挡土墙的建设，需要评估运输通道的可行性和状况。

5. 设计计算：5.1 土壤侧压力计算：基于土壤力学原理，计算土壤的侧压力。

5.2 锚杆承载力计算：根据钢材的材料特性和锚杆的几何特性，计算锚杆的承载力。

5.3 锚杆受力分析：分析锚杆在不同工况下的受力情况，确保锚杆的安全性。

5.4 挡土墙的稳定性分析：通过有限元分析或者其他方法，分析挡土墙的稳定性。

6. 施工建议：6.1 基坑开挖和土方回填：详细说明基坑开挖和土方回填的方法和要求。

6.2 锚杆安装：描述锚杆的材料、尺寸和安装方法。

6.3 挡土墙面板设置：说明挡土墙面板的选择和设置方法。

扩展内容：1. 本所涉及附件：- 地质勘察报告- 挡土墙结构图纸- 施工方案- 锚杆承载力计算表- 技术规范文件2. 本所涉及的法律名词及注释：- 土木工程设计标准：指地方政府或者相关行业协会发布的规定土木工程设计的标准文件。

锚定板挡土墙施工方案

锚定板挡土墙施工方案1．锚定板挡土墙施工方法及工艺1．1构造锚定板挡土墙是由基础、立柱、挡土板、拉杆、锚定板及填料等组成，见附图：⑤附图锚定板挡土墙结构示意注：①立柱；②挡土板；③150#混凝土基础；④卵石土填料；⑤锚定板；⑥拉杆1．2施工方法及工艺流程（1）整平场地，预制构件，制作拉杆并对其进行防锈处理；（2）测量放线；（3）开挖基础，验槽签收；（4）灌注基础混凝土；（5）搭设铺助脚手架；（6）汽车起重机吊装立柱；（7）填筑卵石土，随填土的升高，安装挡土板，同时于板后铺设土上布；（8）开挖锚定板及拉杆沟槽；（9）安装锚定板；（10）加拉杆拧紧螺帽；（11）锚定板槽内孔隙灌注混凝土填塞密实；（12）由下至上逐层填筑砂卵石土，直至完成全部拉杆的安装；（13）调试检查；（14）安装人行道板及栏杆扶手；（15）包封拉杆外露端头。

2.劳动力组织及进度指标劳动力组织及进度指标可由劳动力动态图表示，如下图所示：注：①基础开挖；②吊装立柱；③校正立柱位置；④安装锚定板及拉杆。

3.机械设备配置机械设备表4.施工质量控制要点（1）基础施工：必须按设计尺寸，准确施放立柱杯槽，严格控制杯槽底面的平整度。

（2）吊装立柱：立柱是锚定板挡土墙的主要承重结构，立柱就位后应防止向外倾斜，并须按照设计坡度倾向内侧，一般应在吊装立柱前先按照附图中虚线填土至第一道锚定板顶面以上0.6米高程，而后再搭设临时脚手架，便于固定立柱，立柱进入杯口前，应于杯槽底铺垫沥青砂胶，并将周边孔隙塞满。

（3）对立柱进行校正检查。

当立柱全部吊装完毕后，应对全部立柱纵横向进行细致的棱正检查，尤其是检查立柱的倾斜度是否符合要求。

待确认无误后，再安装下部挡土板，随之铺设土工布，然后填土夯实。

安装挡土板时应保持平直，防止反位，两层板层间应在端头垫10mm水泥砂浆，留出孔隙以利排水。

（4）安装锚定板及拉杆①开挖锚定板及拉杆沟槽：开挖前放线抄平，要求锚定板孔位与拉杆上孔眼保持在同一水平面，成一直线，以保证正确受力。
