不同温度下的钢材E值

常用钢材热处理参数表

火等温℃
炉冷
710
炉冷
正温度℃ 火冷却
900-950 900-950
900-950 870-880
空冷
930-950
温度℃ 980
880
840 820
淬
硬度
火
61-64 58-60 ＞62
65
HRC
840
860 800
800 840
53-58 62-66 62 62-64 62-65
150℃ 63
810-870 800-870 780-800 炉冷
850-870
正温度℃ 820-860 820-860 830-860 850-880
火冷却
空冷
温度℃ 淬
硬度火
HRC
810 57-64
810 57-64
870 ＞60
860 56-62
880 54-56
880 950 1050 1130 58-60 60-62 62-63 42-45
各 150℃ 61
61
61
56
54
59
60
63
42
种 200℃ 58
58
60
55
52
58
59
62
42
不 300℃ 54
54
56
51
48
53
58
59
43
同 400℃ 47
47
51
49
42
48
57
57
44
温 500℃
39
39
43
45
39
42
54
55
48

GB150.2材料部分

3.总则
3.4 选择压力容器受压元件用钢时应考虑容器的使用条件（如设计温度、设计压力、介质特性和操作特点等）、材料的性能（力学性能、工艺性能、化学性能和物理性能）、容器的制造工艺以及经济合理性。 3.5 压力容器受压元件用钢应当是氧气转炉或者电炉冶炼的镇静钢。对标准抗拉强度下限值大于或者等于 540MPa的低合金钢钢板和奥氏体－铁素体型不锈钢钢板，以及用于使用温度低于-20℃的低温钢板和低温钢锻件，还应当采用炉外精炼工艺。
3.总则
3.7.3 对用于低温低应力工况的钢材，其使用温度下限按 GB150.3附录 E的规定。 E.1.4 对于碳素钢和低合金钢制容器，当壳体或其受压元件使用在“低温低应力工况”下，若其设计温度加50℃ （对于不要求焊后热处理的容器，加40℃）后不低于-20℃，除另有规定外不必遵循关于低温容器的规定。 “低温低应力工况”：系指壳体或其受压元件的设计温度虽然低于-20℃，但设计应力（在该设计条件下，元件实际承受的最大一次总体薄膜应力和弯曲应力）小于或等于钢材标准常温屈服强度的1/6，且不大于50MPa时的工况。
3.总则
《固容规》2.1（6）压力容器制造单位从非材料制造单位取得压力容器用材料时，应当取得材料制造单位提供的质量证明书原件或者加盖材料供应单位检验公章和经办人章的复印件。《固容规》2.11（2）对于采购的第Ⅲ类压力容器用Ⅳ级锻件，以及不能确定质量证明书的真实性或者对性能和化学成分有怀疑的主要受压元件材料，压力容器制造单位应当进行复验，符合本规程及其相应材料标准的要求后方可投料使用。
3.总则
3.12 钢材的高温屈服强度、持久强度极限、弹性模量和平均线膨胀系数参考值参见附录 B。 3.13 高合金钢钢号近似对照参见附录 C。 3.14 压力容器制造或现场组焊单位对受压元件用钢材的代用，应事先取得原设计单位的书面批准，并在竣工图上做详细记录。 3.15 本标准中各钢材的许用应力按 GB 150.1的原则确定，各钢材许用应力表中中间温度的许用应力可用内插法求得。

钢材质量等级

For personal use only in study and research; not for commercial use Q345钢板质量等级划分如何理解质量等级质量等级符号A B C D E 分别表示不要求冲击试验冲击试验温度为+20度0度-20度40度ABCD表示质量等级Q235质量等级分为A、B、C、D四级，由A到D表示质量由低到高。

不同质量等级要求如下：A——提供S、P、C、Mn、Si化学成分和fu、fy、δ5（δ10），根据买方需要可提供1800冷弯试验，但无冲击功规定，含炭量和含锰量不作为交货条件。

B——提供S、P、C、Mn、Si化学成分和fu、fy、δ5（δ10），冷弯180‘试验。

还提供+200C时冲击功Ak≥27JC——除与B级要求一样外，还提供00C时冲击功Ak≥27J。

D----除与B级要求一样外，还提供-200C时冲击功Ak≥27JE——除与B级要求一样外，还提供-400C时冲击功Ak≥27J。

Q345A，Q345B，Q345C，Q345D，Q345E。

这是等级的区分，所代表的，主要是冲击的温度有所不同而Q345A级，是不做冲击;Q345B级，是20度常温冲击;Q345C级，是0度冲击;Q345D级，是－20度冲;Q345E级，是－40度冲击。

在不同的冲击温度，冲击的数值也有所不同。

在板材里，属低合金系列。

在低合金的材质里，此种材质为最普通的。

质量等级，从A到E依次增高，主要由于磷和硫等微元素含量不同造成的冲击温度的区别,A-不做冲击试验 B+20/C-0/D-20/E-40For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。

钢的过热与过烧

钢的过热与过烧1 概述在锅炉和压力容器制造中，对所用钢材进行热加工和热处理。

此时，如果加热温度控制不当，加热不均会使材料超温，导致材料机械性能恶化。

根据超温的程度和时间长短，钢材会发生脱碳，过热和过烧现象。

过热：钢被加热到Ac3以上某一温度，随着奥氏体晶粒的长大，在粗大的奥氏体晶界上，发生了化学成分的明显变化（主要是硫的偏析），在冷却时，或者在原始奥氏体晶界上保持了硫的偏析，或者产生了第二相（主要是硫化物）质点的网状沉积，导致晶界脆化，使钢的拉伸塑性和冲击韧性明显降低的现象。

开始发生过热现象的温度为过热温度。

不稳定过热（可恢复），稳定过热，如果没有硫的析出，不算是过热。

过烧：钢被加热到接近固相线或固-液两相温度范围内的某一温度后，在十分粗大奥氏体晶界上不仅发生了化学成分的明显变化（主要是硫和磷的偏析），而且局部或整个晶界出现烧熔现象，从而在晶界上形成了富硫，磷的液相。

在随后的冷却过程中，晶界上产生富硫，磷的烧熔层，并伴随着形成硫化物，磷化铁等脆性相的沉积，导致晶界严重弱化，从而剧烈降低钢的拉伸塑性和冲击韧性的现象。

开始发生过烧现象的温度为过烧温度。

2 钢在高温加热中的变化2.1 奥氏体晶粒长大2.1.1 奥氏体晶粒长大速率D-晶粒长大后的平均晶粒直径，K-物性参数，t时间。

2.1.2 奥氏体晶粒长大影响因素2.1.2.1 化学成分和冶炼方法本质晶粒度指钢被加热到Ac3以上某一温度时奥氏体晶粒的大小。

本质粗晶粒钢在冶炼时只用锰铁脱氧（沸腾钢）或用锰铁、硅铁脱氧的钢本质细晶粒钢指在除锰铁和硅铁脱氧外，还用铝作脱氧剂的钢。

2.1.2.2 碳及合金元素含碳量增加，晶粒长大倾向增大。

强烈抑制晶粒长大：Al,Ti,Nb,V,Zr中等抑制晶粒长大：Mo,W,Cr微弱抑制晶粒长大：Cu,Co增加晶粒长大倾向：Mn,P2.1.2.3 加热温度2.1.2.4 保温时间2.2 钢在高温加热时的成分和组织变化2.2.1 第一阶段：钢从Ac3温度到其过热温度以下的温度区间内加热。

温度对钢材弹性模量的影响

不同温度下的钢材弹性模量
发布时间：2012-12-31 9:54:12 关闭该页
不同温度下的钢材弹性模量
弹性模量是弹性材料的一种最重要、最具特征的力学性质，弹性模量可视为衡量材料产生弹性变形难易程度的指标，其值越大，使材料发生一定弹性变形的应力也越大，即材料刚度越大，亦即在一定应力作用下，发生弹性变形越小。

它是反映材料抵抗弹性变形能力的指标，相当于普通弹簧中的刚度。

弹性模量主要决定于材料本身的化学成分，合金化、热处理、冷热加工对它的影响很小。

各种钢的弹性模量差别很小，在室温下，钢的弹性模量大都在190,000～220,000N/mm2之间，而剪切模量G为80000N/mm2左右。

钢材质量等级

砂珠巷小区C动幢钢支撑工程施工方案

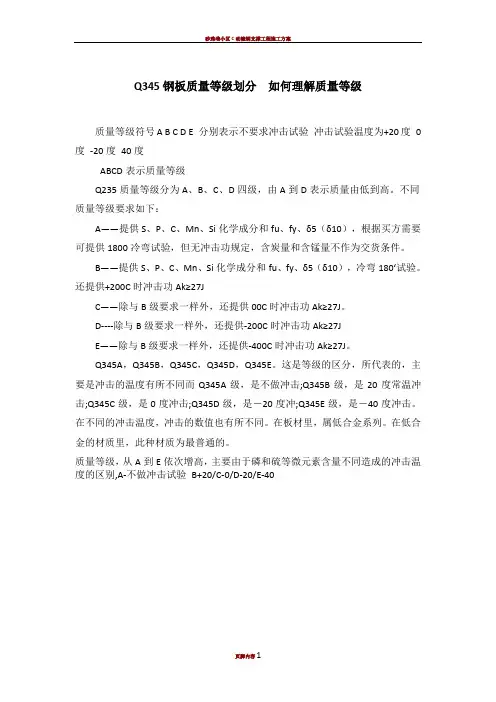

Q345钢板质量等级划分如何理解质量等级
质量等级符号A B C D E 分别表示不要求冲击试验冲击试验温度为+20度0度-20度40度
ABCD表示质量等级
Q235质量等级分为A、B、C、D四级，由A到D表示质量由低到高。

不同质量等级要求如下：
A——提供S、P、C、Mn、Si化学成分和fu、fy、δ5（δ10），根据买方需要可提供1800冷弯试验，但无冲击功规定，含炭量和含锰量不作为交货条件。

B——提供S、P、C、Mn、Si化学成分和fu、fy、δ5（δ10），冷弯180‘试验。

还提供+200C时冲击功Ak≥27J
C——除与B级要求一样外，还提供00C时冲击功Ak≥27J。

D----除与B级要求一样外，还提供-200C时冲击功Ak≥27J
E——除与B级要求一样外，还提供-400C时冲击功Ak≥27J。

Q345A，Q345B，Q345C，Q345D，Q345E。

这是等级的区分，所代表的，主要是冲击的温度有所不同而Q345A级，是不做冲击;Q345B级，是20度常温冲击;Q345C级，是0度冲击;Q345D级，是－20度冲;Q345E级，是－40度冲击。

在不同的冲击温度，冲击的数值也有所不同。

在板材里，属低合金系列。

在低合金的材质里，此种材质为最普通的。

质量等级，从A到E依次增高，主要由于磷和硫等微元素含量不同造成的冲击温度的区别,A-不做冲击试验B+20/C-0/D-20/E-40
页脚内容1。

钢材性能对比表

材料名称弹性模量(KPa)泊松比密度(Kg/mm**3)抗拉强度(MPa)屈服强度(MPa)疲劳强度(MPa)强度极限(MPa)普通钢材 2.10E+080.37.85E-06980785steel 2.06E+080.297.85E-0620#钢 2.07E+080.2897.85E-0641024545#钢200～220GPa0.26～0.287.85E-0660035555#钢206GPa0.37.85E-06380645 HT 1.05e8-1.3e80.24~0.267.30E-0620040Cr 2.00E+080.287.90E-06785980 QT700 1.69E+080.37.20E-06650(700)420275QT800-2 1.64E+080.297.20E-06800480300QT450-7 1.68E+080.297.20E-06400250QT600600370250球墨铸铁 1.73E+080.37.30E-06QT600粉末冶金 1.25E+080.25 6.70E-06中锡铝7.00E+070.3 2.70E-06St52-3 2.1e5MPa0.287.90E-0623MnB4 2.1e5MPa0.287.90E-06AlSiMg0.37.4e4MPa0.33 2.85E-06HT250 1.25E+080.277.20E-06200-250(HT300 90MPa) ADC12（铝硅合金）7.00E+07 2.70E-06165MPa25068.6GPa68~69.8GPaYL104YZAlSi10MgAlSi6Cu474GPa0.3 2.70E-06YL10875GPa0.33 2.68E-06140240 ALSi9Cu1Mg73.1GPa0.27 2.71E-06QT450160GPa0.347.00E-06450ZL10470GPa0.3 2.70E-06QT500-7140-154 GPa0.37.00E-06320Mpa500Mpa Q235A206.9GPa0.37.80E-06GJV-400(SiMo4.5) 1.40E+080.23~0.277.40E-06低碳钢200~220GPa0.25~0.337.85E-06合金钢190~220GPa0.24~0.33铜及其合金74~130GPa0.31~0.42金 AZ91D（气门罩盖） AM60（支架）弹性模量E: 45 GPa泊松比： 0.3密度: 1.79ALSi10Mg抗拉强度不小于220伸长率不小于2cast Iron: 弹性模量E: 172Gpa泊松比： 0.28密度: 7140 kg/m^3yield strength： 310 Mpa40Cr: 弹性模量E: 202Gpa泊松比： 0.3密度: 7.8 kg/m^3yield strength 785 Mpa40CrMo:弹性模量E: 206G泊松比： 0.25-0.3密度： 7.9 kg/m^3屈服强度：835MpaINLAY CAST IRON (假设)1690000.2757.20E-06BRACKET740000.3 2.75E-06材料弹性模量Mpa泊松比QT4501570.28HT2501200.25铸铝700.3QT4501570.2840Cr2000.28＆ST12(耐蚀铸铁）弹性模量E：210 GPa泊松比：0.3密度：7.8e-6 kg/mm^3屈服极限：195Mpasteel plastic*MATERIAL, NAME=STEEL20*MATERIAL, NAME=STEEL*DENSITY*ELASTIC, TYPE=ISO7.8500E-09,0.0210000., 0.3*ELASTIC, TYPE = ISOTROPIC*PLASTIC210000.0 ,0.3 ,0.0 材料名称密度弹性模量泊松比疲劳强度抗拉强度 632.35, 0.00*PLASTIC647.97, 0.001760670.3761E3, 0.0000, 0 橡胶材料665.12, 0.004677930.3934E3, 0.0220, 0 胎面胶1181 kg/m**311.2 Mpa0.48751.77, 0.035738160.4463E3, 0.0358, 0 胎侧胶1109 kg/m**37.7 Mpa0.48840.26, 0.082643430.4758E3, 0.0490, 0 三角胶1195 kg/m**374.9 Mpa0.48*DENSITY0.4985E3, 0.0621, 07.85E-090.5160E3, 0.0753, 00.5314E3, 0.0895, 00.5440E3, 0.1030, 00.5554E3, 0.1172, 00.5655E3, 0.1315, 00.5751E3, 0.1464, 00.5836E3, 0.1609, 00.5918E3, 0.1766, 00.5989E3, 0.1936, 00.5993E3, 0.2000, 0其它橡胶材料通常采用各种超弹性材料模型描述，以下参数仅作为橡胶材料的线性等价参数。

钢材的三种硬度标准

钢材的三种硬度标准金属材料抵抗硬的物体压陷表面的能力，称为硬度。

根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。

对于管材一般常用的有布氏、洛氏、维氏硬度三种。

上海蜀宝工贸有限公司A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。

布氏硬度值是以试验力除以压痕球形表面积所得的商。

以HBS（钢球）表示，单位为N/mm2(MPa)。

其计算公式为：式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm；d--压痕平均直径，mm。

测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。

在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。

举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/mm2（MPa）。

B、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。

不同的是，它是测量压痕的深度。

即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。

其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。

其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。

硬度值用下式计算：当用A和C标尺试验时，HR=100-e当用B标尺试验时，HR=130-e式中e--残余压痕深度增量，其什系以规定单位表示，即当压头轴向位移一个单位（）时，即相当于洛氏硬度变化一个数。

e值愈大，金属的硬度愈低，反之则硬度愈高。

上海蜀宝工贸有限公司上述三个标尺适用范围如下：HRA（金刚石圆锥压头）20-88HRC（金刚石圆锥压头）20-70HRB（直径钢球压头）20-100洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。

45钢在不同热处理状态下的力学性能参考数据

优质碳素结构钢45在不同热处理状态下的各种截面尺寸钢材的力学性能参考数据(表一)牌号试样状态材料状态热处理力学性能截面尺寸/mm取样部位σb/MPaσs/MPaδ5(%)ψ(%)a k/kJ·m-2HBS45δ＜15纵向，中心退火820～840℃，炉冷≥600≥340≥14Ф＜60≥550≥13≥40≤207Ф25纵向，中心正火830～880℃，空冷≥610≥360≥16≥40≥800170～229Ф50600～70029018180～210Ф≤100纵向，1/3半径830～860℃，空冷≥600≥300≥15≥38≥300170～217横向，1/3半径≥570≥290≥12≥31≥300Ф100～300纵向，1/3半径≥580≥290≥15≥35≥250162～217横向，1/3半径≥550≥280≥12≥28≥250(表二)牌号试样状态材料状态热处理力学性能截面尺寸/mm取样部位σb/MPaσs/MPaδ5(%)ψ(%)a k/kJ·m-2HBS45Ф300～500纵向，1/3半径正火+高温回火830～860℃正火，空冷580～630℃回火，炉冷或空冷≥560≥280≥14≥32≥250162～217横向，1/3半径≥540≥270≥11≥26≥250Ф500～750纵向，1/3半径≥540≥270≥13≥30≥200156～217横向，1/3半径≥520≥260≥10≥24≥200Ф750～1000纵向，1/3半径≥520 ≥260 ≥13 ≥28 ≥200 横向，1/3半径≥500 ≥250 ≥10 ≥22 ≥200 Ф12.5 纵向，中心调质10801010 14.5 59 308 880 790 21 63 259 760 670 25.5 67 227 Ф15 纵向，中心850 750 12 45 800 800650 16 20 1000 750600 25 55 1200 Ф≤16 纵向，中心 820～850℃淬水，或830～860℃淬油， 530～670℃回火 750～900 ≥480 ≥14 ≥35 ≥300 Ф16～40 650～800≥400≥16≥40≥400Ф20纵向，中心 815℃淬水或淬油，650℃回火，空冷 770～720 500～490 23～20 59～51≥200 Ф20～40纵向，中心820～840℃淬水，560～620℃回火 700～850 450～550 17～15 45～40 600～500 196～241(表三)牌号试样状态材料状态热处理力学性能截面尺寸/mm取样部位σb /MPa σs /MPa δ5 (%) ψ (%) a k /kJ ·m -2 HBS 45Ф25纵向，中心调质960 745 18.5 61 1590 274 840 620 23.5 65 1740 241 755 555 26.5 68 1620 220 820～870℃淬水，550～6540℃回火 ≥700 ≥500 ≥17 ≥45 夏氏≥800 201～269 830℃淬水，500～520℃回火，空冷 ≥720 ≥520 ≥17 ≥40 ≥500 241～285Ф30 纵向，中心 850℃淬水，550℃回火≥750 ≥550 ≥15 ≥45 ≥800 Ф40纵向，1/2半径815℃淬水或淬油，650℃回火，空冷710～700480～44028～2156～50≥200Ф40～100 纵向，1/3半径820～850℃淬水，或830～860℃淬油， 530～670℃回火600～720 ≥360 ≥18 ≥45 Ф50 纵向，中心920615 21.5 57.5 1100 255 835525 23.5 61 1670 229 755 470 27 63.5 1780 208 850℃淬水，550℃回火≥700 ≥500 ≥15≥45≥700(表四)牌号试样状态材料状态热处理力学性能截面尺寸/mm取样部位σb /MPa σs /MPa δ5 (%) ψ (%) a k/kJ ·m -2 HBS 45Ф60纵向，中心调质830℃淬水，500～520℃回火，空冷 ≥650 ≥450 ≥17 ≥40 ≥500 241～285 纵向，1/2半径 840℃淬水，580～650℃回火≥700 ≥450 ≥12 ≥500 196～229 纵向，1/2半径815℃淬水或淬油，650℃回火，空冷 ≥680 460～420 30～22 53～50 ≥195 Ф75纵向，1/2半径850℃淬水，550℃回火≥700 ≥450 ≥14 ≥40 ≥600 Ф80纵向，1/2半径 815℃淬水或淬油，650℃回火，空冷 ≥670 450～400 30～22 52～49 ≥190 Ф≤100 纵向，1/3半径820～840℃淬水，580～640℃回火≥650 ≥350 ≥17 ≥38 ≥450 192～228 840℃淬水或淬油，550～580℃回火，空冷 ≥610 ≥360 ≥17 ≥40 ≥500 172～223Ф100 纵向，1/2半径850℃淬水，550℃回火≥700 ≥450 ≥13 ≥40 ≥500 815℃淬水或淬油，650℃回火，空冷640～670440～40030～2450～49≥175(表五)牌号试样状态材料状态热处理力学性能截面尺寸/mm取样部位σb/MPaσs/MPaδ5(%)ψ(%)a k/kJ·m-2HBS45Ф≤300纵向，1/3半径调质840℃淬水或淬油，550～580℃回火，空冷≥550≥300≥17≥40≥400172～223840～860℃淬油，550～580℃回火，坑冷≥570≥320≥17≥35≥400170～227Ф300～500纵向，1/3半径820～850℃淬水或淬油，600～640℃回火≥560≥280 ≥14 ≥32 ≥250 153～217 Ф500～750≥540 ≥270 ≥13 ≥30 ≥200 149～217 Ф10 纵向，中心淬火+低、中温回火≥1540≥1470 ≥6 ≥18 ≥300 ≥490 ≥1400 ≥1300 ≥8 ≥38 ≥500≥420 ≥1100 ≥1000 ≥15 ≥62 ≥1200 ≥340 Ф15 纵向，中心 850℃淬水，450℃回火1000 850 10 40 600 Ф20～40 纵向，中心 820～840℃淬水，180～200℃回火 ≥1300 ≥1150 ≥6 ≥22 ≥150 Ф≤50 纵向，中心 820～840℃淬水，260～280℃回火 ≥1200 ≥950 ≥6 ≥22 Ф≤80纵向，中心830～850℃淬油，160～180℃回火 820～840℃淬水，350～370℃回火≥900 ≥650 ≥15 ≥40 ≥400 HRC ≥1200≥1000≥10≥40400HRC(表七)牌号试样状态材料状态热处理力学性能截面尺寸/mm取样部位σb /MPa σs /MPa δ5 (%) ψ (%) a k /kJ ·m -2 HBS 45Ф25 纵向，中心正火+高频淬火，回火850℃正火，860～890℃高频加热淬火，160～200℃回火≥610 ≥360 ≥16 ≥40 HRC心170～228 Ф25纵向，中心调质+高频淬火，回火≥750 ≥450 ≥17 ≥35 HRC 心220～250 Ф≤60纵向，中心 ≥750 ≥450 ≥17 ≥35 HRC 心220～250 ≥750≥450≥17≥35HRC 心220～250。

钢材质量等级

钢材质量等级标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
Q345钢板质量等级划分如何理解质量等级
质量等级符号A B C D E 分别表示不要求冲击试验冲击试验温度为+20度 0度 -20度 40度
ABCD表示质量等级
Q235质量等级分为A、B、C、D四级，由A到D表示质量由低到高。

不同质量等级要求如下：
A——提供S、P、C、Mn、Si化学成分和fu、fy、δ5（δ10），根据买方需要可提供1800冷弯试验，但无冲击功规定，含炭量和含锰量不作为交货条件。

B——提供S、P、C、Mn、Si化学成分和fu、fy、δ5（δ10），冷弯180‘试验。

还提供+200C时冲击功Ak≥27J
C——除与B级要求一样外，还提供00C时冲击功Ak≥27J。

D----除与B级要求一样外，还提供-200C时冲击功Ak≥27J
E——除与B级要求一样外，还提供-400C时冲击功Ak≥27J。

Q345A，Q345B，Q345C，Q345D，Q345E。

这是等级的区分，所代表的，主要是冲击的温度有所不同而Q345A级，是不做冲击;Q345B级，是20度常温冲击;Q345C级，是0度冲击;Q345D级，是－20度冲;Q345E级，是－40度冲击。

在不同的冲击温度，冲击的数值也有所不同。

在板材里，属低合金系列。

在低合金的材质里，此种材质为最普通的。

质量等级，从A到E依次增高，主要由于磷和硫等微元素含量不同造成的冲击温度的区别,A-不做冲击试验 B+20/C-0/D-20/E-40。

Cr12MoV模具钢强韧化热处理

第35卷第6期2010年6月H E AT TRE ATMENT OF METALSV ol 35N o 6J une 2010Cr12M o V 模具钢强韧化热处理李元洪,刘丹,孙红星,王伟钦,刘百宣,刘华(郑州机械研究所,河南郑州 450001)Strengthen i ng and tougheni ng treat m ent of Cr12M o V steel diesL I Yuan hong ,L I U D an ,S UN H ong x i ng,W ANG W e i qi n ,L I U Ba i xuan ,L I U Hua (Zhengzhou R esearch Institute o fM echan ica l Eng ineer i ng,Zheng zhou H e nan 450001,China)中图分类号:TG 162.43 文献标志码:B 文章编号:0254 6051(2010)06 0119 03C r12M oV 钢是目前国内广泛使用的冷作模具钢之一。

该钢具有淬透性好、硬度高且耐磨、热处理畸变小等优点,常用于制造承受重载荷和形状复杂的大型冷作模具。

但该钢的显著缺点是脆性大,模具经常出现早期失效。

因此,如何提高其强韧性,防止模具过早断裂失效,是该钢用户经常遇到且需要解决的问题。

一般来说模具失效热处理因素的影响约占50%。

本文针对热处理生产中影响Cr12M o V 钢性能的因素进行试验,为优化其热处理工艺提供参考依据。

收稿日期:2009 11 30作者简介:李元洪(1952 ),男,北京人,研究员,主要从事模具钢的热处理。

联系电话:0371 ********,E m ai:l li ud an .8@163.co m1 C r12M o V 模具钢热处理试验1 1 试验材料取碳化物不均匀度均为3级的Cr12M o V 圆钢,其组织为粒状珠光体和碳化物。

钢材的三种硬度标准

钢材的三种硬度标准(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--钢材的三种硬度标准金属材料抵抗硬的物体压陷表面的能力，称为硬度。

根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。

对于管材一般常用的有布氏、洛氏、维氏硬度三种。

上海蜀宝工贸有限公司 A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。

布氏硬度值是以试验力除以压痕球形表面积所得的商。

以HBS（钢球）表示，单位为N/mm2(MPa)。

其计算公式为：式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm；d--压痕平均直径，mm。

测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。

在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。

举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/mm2（MPa）。

B、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。

不同的是，它是测量压痕的深度。

即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。

其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。

其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。

硬度值用下式计算：当用A和C标尺试验时，HR=100-e当用B标尺试验时，HR=130-e式中e--残余压痕深度增量，其什系以规定单位表示，即当压头轴向位移一个单位（）时，即相当于洛氏硬度变化一个数。

钢板等级

般强度船体结构用钢
一般强度船体结构用钢分为A、B、C、D4个等级的钢材的屈服强度（不小于235N/mm2）和抗拉强度（400-520N/mm2）一样，只是不同温度下的冲击功不一样而已.
高强度船体结构用钢按其最小屈服强度划分强度等级，每一强度等级又按其冲击韧性的不同分为A、D、E、F1级。

A32、D32、E32、F32的屈服强度不小于315N/mm2,抗拉强度
440-570N/mm2,A、D、E、F分别表示其各自可分别在：0度、-20度、-40度、-60度的情况下所能达到的冲击韧性。

A40、D40、E40、F40的屈服强度不小于390N/mm2,抗拉强度
510-660N/mm2,A、D、E、F分别表示其各自可分别在：0度、-20度、-40度、-60度的情况下所能达到的冲击韧性。

船体用结构钢
造船用钢一般是指船体结构用钢，它指按船级社建造规范要求生产的用于制造船体结构的钢材。

常作为专用钢订货、排产、销售、一船包括船板、型钢等。

目前我国几大钢铁企业均有生产，而且可按用户需要生产不同国家规范的船用钢材，如美国、挪威、日本、德国、法国等，其规范如下：
国籍、、规范
中国、、CCS认证证书
美国、、ABS认证证书
德国、、GL认证证书
法国、、BV认证证书
挪威、、DNV认证证书
日本、、KDK认证证书
英国、、LR认证证书
意大利、RINA认证证书韩国、、KR认证证书。

[整理]不同钢材弹性模量.

00EA A P==εσε弹性模量，英文名称：modulusofelasticity ；弹性材料的一种最重要、最具特征的力学性质，用E 表示，定义为理想材料有小形变时应力（如拉伸、压缩、弯曲、扭曲、剪切等）与相应的应变之比。

E 以单位面积上承受的力表示，单位为N/m 2。

模量的性质依赖于形变的性质。

剪切形变时的模量称为剪切模量，用G 表示；压缩形变时的模量称为压缩模量，用K 表示。

模量的倒数称为柔量，用J 表示。

弹性模量可视为衡量材料产生弹性变形难易程度的指标，其值越大，使材料发生一定弹性变形的应力也越大，即材料刚度越大，亦即在一定应力作用下，发生弹性变形越小。

它是反映材料抵抗弹性变形能力的指标，相当于普通弹簧中的刚度。

弹性模量主要决定于材料本身的化学成分，合金化、热处理、冷热加工对它的影响很小。

各种钢的弹性模量差别很小，在室温下，刚的弹性模量大都在190,000～220,000N/mm 2之间，而剪切模量G 为80000N/mm 2左右。

拉伸试验中得到的屈服极限бb 和强度极限бS ，反映了材料对力的作用的承受能力，而延伸率δ或截面收缩率ψ，反映了材料塑性变形的能力，为了表示材料在弹性范围内抵抗变形的难易程度，在实际工程结构中，材料弹性模量E 的意义通常是以零件的刚度体现出来的，这是因为一旦零件按应力设计定型，在弹性变形范围内的服役过程中，是以其所受负荷而产生的变性量来判断其刚度的。

一般按引起单位应变的负荷为该零件的刚度，例如，在拉压构件中其刚度为：式中A 0为零件的横截面积。

由上式可见，要想提高零件的刚度E A 0，亦即要减少零件的弹性变形，可选用高弹性模量的材料和适当加大承载的横截面积，刚度的重要性在于它决定了零件服役时的稳定性，对细长杆件和薄壁构件尤为重要。

因此，构件的理论分析和设计计算来说，弹性模量E 是经常要用到的一个重要力学性能指标。

在弹性范围内大多数材料服从虎克定律，即变形与受力成正比。

不锈钢晶间腐蚀e法试验时间 -回复

不锈钢晶间腐蚀e法试验时间-回复不锈钢晶间腐蚀（IGC）是一种常见的腐蚀现象，会导致不锈钢的性能降低甚至失效。

为了评估不锈钢材料的抗晶间腐蚀能力，工程师们通常使用e法试验来进行测试。

e法试验时间则是评估抗晶间腐蚀能力的重要指标之一。

本文将一步一步回答“不锈钢晶间腐蚀e法试验时间”这一问题。

第一步：理解不锈钢晶间腐蚀不锈钢是一种合金钢，其主要成分是铬（Cr）。

在正常情况下，不锈钢的表面会形成一层坚固的氧化铬膜，可以防止钢材与周围环境发生腐蚀反应。

然而，当不锈钢遭受一些特殊环境条件时，例如高温、过热焊接或长时间暴露在某些化学物质中，晶间腐蚀就可能发生。

晶间腐蚀是指沿着晶界或邻近晶界的区域发生的腐蚀现象。

这种腐蚀主要是由于铬元素与钢中的碳结合，形成了一种叫做铬碳化物的化合物。

这种化合物会消耗钢材中的铬，使得晶界区域变得缺乏防护，从而引发腐蚀。

第二步：e法试验的原理和目的e法试验是一种常用的评估不锈钢抗晶间腐蚀能力的方法。

其原理是将不锈钢样品在高温和高浓度的硫酸铜（CuSO4）溶液中进行电化学测试。

通过测量试样在溶液中的电位变化，可以间接判断不锈钢的晶间腐蚀倾向。

e法试验的目的是通过测量不锈钢样品在溶液中的电位来得到其抗晶间腐蚀能力的参数。

这个参数通常被称为“临界电位”（Critical Potentia）或“e值”，表示不锈钢开始发生晶间腐蚀的电位水平。

较高的e值表示较好的抗晶间腐蚀能力。

第三步：确定e法试验时间e法试验的时间是评估不锈钢晶间腐蚀倾向的重要指标之一。

一般来说，试验时间越长，能够更准确地判断不锈钢的晶间腐蚀倾向。

然而，试验时间过长也会增加实验的时间和成本。

根据ASTM标准，不锈钢晶间腐蚀e法试验的推荐时间为24小时。

这意味着将不锈钢样品浸泡在CuSO4溶液中至少24小时，以获得准确的电位变化数据。

然而，实际应用中，试验时间也可以根据特定的需求进行调整。

在某些特殊情况下，例如评估低温条件下不锈钢的晶间腐蚀倾向，可以将试验时间延长至48小时或更长，以增加试验的可靠性。

钢材允许使用温度范围对照表

钢材使用温度范围注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250℃；（3）设计压力≤0.6M Pa；（4）容器容积≤10m3；（5）用于主要受压元件（壳体、成型封头），板厚≤12mm；用于法兰、法兰盖等，板厚≤16mm。

2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积≤10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350℃；设计压力≤1.0MPa；板厚≤16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350℃；设计压力≤4.0MPa；P×Di≤2000 ( D为公称直径，mm；P 为设计压力，MPa)。

当使用温度＜0℃（但＞-20℃）且板厚≥30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。

3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350℃；b、设计压力≤2.5MPa；c、板厚≤30mm。

4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2Mo1、1Cr5Mo尚无钢板标准，设计选用可参照国外相应钢材标准。

5、16Mo长期使用温度超过475℃时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。

6、超低碳奥氏体不锈钢长期使用温度超过425℃，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。

7、公称含铬量≥13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力≥0.25MPa，且壁厚＞6mm的压力容器主要受压元件。

钢材的电阻率

钢材是一种具有良好导电性的金属材料，其电阻率是指在单位长度内，单位横截面积的电阻值，通常用电阻率常数（ρ）表示，单位是Ω·m（欧姆·米）。

钢材的电阻率随温度和成分的变化而变化。

一般来说，钢材的电阻率随温度的升高而增大，这是由于温度升高会使金属晶格振动加剧，电子碰撞增多，电阻率增大。

此外，钢材的成分对其电阻率也有影响。

含碳量较高的钢材电阻率较大，而含铬、镍等合金元素的钢材电阻率较小。

钢材的电阻率通常在10^-7~10^-6 Ω·m之间。

具体数值取决于钢材的成分、温度和形状等因素。

例如，普通碳素钢的电阻率约为1.45×10^-7 Ω·m，而不锈钢的电阻率约为7.5×10^-7 Ω·m。

总体来说，钢材的电阻率较低，具有良好的导电性能，广泛应用于电力、电子、机械等领域。
