押出机目录表
押出机作业指导书
5.3印字标示：完整、清晰，与要求印字内容一致。
5.4屏蔽不能粘连绝缘皮。
6.产品摆放
6.1整齐、固定，放标签。
4.7如根据生产安排需要中途换料，回收料斗剩余原料，启动押出机，押出料筒余料，用已盛水的塑料桶装放，关闭押出机，拆出模头，取下过滤网，清理模头，换上新过滤网。按照产品规格的尖杯安装在模头上，再装进料筒，重加入生产需要的原料。
4.8用绕线机绕成卷粒，并包装完毕，摆放在制定位置。
5.品பைடு நூலகம்要求
5.1线径：按规定要求一致，准确。
1.目的
为使本公司之押出机作业有所依据，特制订本标准以供参照。
2.适用范围
适合本公司押出机操作要求。
3.职责
3.1品质部负责对设备操作的合规性进行监督。
3.2生产部负责操作员按规范的培训和执行，并对设备进行日常保养。
4.作业步骤
4.1按生产工程单将当日生产安排的原料烘干，主机开启电热，加料，装铜丝，配备指定的印油。
4.2主机控温标准要求：
PVC料：154℃-170℃（模头154℃-170℃，二，三，四区160℃-180℃）
4.3待注机控温达到标准要求，调较尖模，凭目测确认位置正中，不能偏倚。
4.4用铜丝分别接上内导体及屏蔽，引导至尖杯外端。
4.5启动牵引机、押出机。
4.6手动将押出的线材牵引穿过水槽及计量机，缠绕固定在牵引机上自动收线，用箩筐盛放线材。
押出培训教材解析
深圳亞力盛連接器有限公司SHENZHEN ALEX CONNECTOR CO.,LTD《押出知识》培训教材編審：擬稿：溫彩平編制日期：2011/2/22版本： A1目錄一、押出機機組二、模具的選配三、作業前准備四、操作步驟五、押出不良品类型及排除方法六、責任重點第一章押出机机组第一节押出机的组成押出机的组成放线装置---牵引(张紧轮)----预加热---主机---第一段水槽---印字機--- 冷卻小槽---牵引----收线機1.放线部分:由放线架,升降装置,张力调节装置,拖轮等组成.2.主机部分:由主电机,齿轮箱,油泵,机身,控制屏,操作台组成.3.冷却部分:由水槽,拖轮上下水管等组成.4.收线部分:由收排线架,升降装置,牵引装置,记米器,收線机等组成.5.其他:夾板.木芯.自动抽料装置.料斗.烘烤箱等组成.第二节押出机的主机押出机组的主机是指:押出机以及押出机的控制系统,传动系统和挤压成型系统.挤压成型系统是押出机的主体和核心.如下图:一.押出机的型号塑料押出机型号包括螺杆直徑,长徑比,加热方式,冷却方式等技术参数.举例:SJ120-20DF其中:S-塑料 20-长徑比20:1J-挤出 D-电加热120-螺杆直徑120mm F-风冷二.控制系统1.加热系统由装在机身,机頸,机头各部分的加热片和装在控制屏上的开关及押出机加温需要的温度控制仪构成.该系统的性能要求是:易于控制和调节迅速,温升快,降温迅速,同时有调节装置,可自动控制.2.冷却系统主要是机身冷却和螺杆冷却.冷却的强弱依水(风)量的大小确定.同时,冷却部位的强弱按挤出机部位的不同,布置疏密不同的冷却管路.3.参数测量系统为保证挤出的正常进行,操作者必须了解螺杆转速,螺杆负荷,出线速度,挤出机各段温度及各段加热电流等,以控制挤出质量,保证安全生产,因此,要观察参数的变化.三.传动系统1.驱动系统:一般采用直流电机组,整流子电机及普通交流电机.要求:低速启动,能无级变速,有足够的功率.2.变速装置由两部分组成a.皮带传动机构b.主机减速器—齿轮传动机构要求:传动速比要准确恒定..传动平稳,无噪音,无撞击,无震动.四.挤压成型系统1.加料装置,可分为:a.人工加料b.自动加料2.挤压套筒:它是挤塑机的机膛,有内套筒和外套筒组成,共同接受电加热,在内外套筒间安置加热,内套筒与螺杆配合,实现对对塑料的粉碎,软化,熔融,排气,压实,并输送胶料.3.挤压螺杆:螺杆在塑料挤出过程中,起着把塑料软化,压实并排除多余空气向机头输送胶料的作用.如下图:加料段:颗粒状塑料从料斗进入机筒螺杆.由于落感的旋转,产生足够大的推力和反向摩擦力,形成稳定的压力,使胶料混合,初步加热,软化塑料向压缩段推进.压缩段:由于此段温度较高,预热好的塑料开始塑化压实,最后由固态塑料转变为熔融态塑料.因为螺杆的旋转,继续对塑料进行混合搅拌,实现初步塑化且初步压实.熔融段(均压段):在螺杆旋转推力的作用下,经初步塑化,初步压实的塑料被推入均压段,此段螺槽溶剂最小,从而产生更大的压力,温度又最高,塑料在高温高压下,塑化更均匀,在落感的推力下,等压定量的被推如机头,从模口挤出成型.4.蜂巢板:放在螺杆顶端的过滤器,可放置40—120目的网膜,可用合金钢制成,圓孔成60度倒角,使胶道成流线型,蜂巢板中间孔分布疏,边密.用语过滤塑料中的较大的杂质,调节压力使料流由旋转运动变为直线运动.5.机头:是由合金钢内套和碳素钢外套构成.机头安装有挤压模具.机头既是保温器,有是压实装置.机頭和机身的位置可分为直角机头(机头和机身成90度角)和斜角机头(机头和机身成120度角).第三节押出机的辅机押出机的辅机包括:放线装置,放線架,過粉機,预热装置,牵引装置,冷却装置,火花機,记米器,测徑儀及收排线装置.一.放线装置放线装置的规格和结构形式,要符合由挤塑机组主机规格决定的生产技术标准.常用的放线装置有:1.成圈放线:这种放线,每放一圈,线材就受一次扭转,不适合用于型线.在放线架附近装有限位开关,在线材打结时可自动停機.一般用于小型设备.2.越端放线:将特制的曲柄放在平放线盘中心孔上,靠线材运动来带动旋转放线,这种放线装置线材所受引力小,停机惯性小,常用于较细线材放线.3.线盘放线:把待挤线芯或缆芯放置在相应的放线架上,依靠牵引带动线盘放线.特别使用于大型设备放线,为了顺利放线,在放线架后设立有专门张力调整装置. 二.冷却装置冷却装置通常采用:风冷和水冷两种.风冷由于需要全套干燥设施等冷却速度缓慢,因此,押出机机身套筒采用风冷,其他一般都采用水冷.1.机身的冷却部位:机筒加料口周围冷却,目的是:防止塑料在此处过早熔融,堵塞进料.此处冷却从机身加热到停机始终都在进行.2.螺杆的冷却:在空心螺杆周圍裝吹風機,接通主機溫控表，對螺杆进行降温(我们公司采用風冷).目的是:增加螺杆对塑料的推動力,防止胶料打滑.有利于胶料的输送和塑化.3.产品的冷却:是通过冷却水槽进行的.根据塑料的性质不同,可分为急冷和缓冷.急冷是采用冷水直接冷却.缓冷是为了减少制品的内应力,在冷却水槽中放置不同温度的水,使线缆逐渐降温定型.三.耐压实验装置为了发现并及时发现线缆挤出中的缺陷,一般在冷却水槽后安装有工频火花機或高频火花機对线缆进行耐压检验.当线芯击穿时应报警并记录.四.牵引装置牵引装置是线缆在押出机组中做连续运动的动力源.主要有:双轮式和履带式.还有单轮式，双轮式是由两个大小相等的圓轮组成.一个主动轮,一个从动轮.履带式是由一定长度,转动灵活的链条带通过电动机驱动的.上下履带做同步,反向的圆周运动.为不损伤电缆,履带的链条上附有高弹性而又耐磨的橡皮带.五.收排线装置收排线机构为单独传动.一般小型设备用光杆排线,光杆两段有行程开关,可根据盘子的大小进行调节排线器的行程.还有丝杆排线.也有收线装置来回移动,在收线装置的下方导轨有探头进行控制行程.注意:停机超过30分钟以上,必须关掉收线张力,以防止線材被拉傷.第二章模具极制塑料绝缘与护套,模具是控制塑料成型的关键.要做出更好的线缆,选配好合适的模具很重要.一.模具的类型和用途模芯和模套配合,可分为三种类型:1.挤压式:平嘴內模和任何一种模套配合,都组成挤压式模具.挤压式模具是靠压力实现产品的最后定型,挤出的胶层结构严密,与线芯结合紧密,外表面圆整光滑.但模具与导线配合要求高,模芯易磨损,产品质量对模具依赖性大.因此不适合较大截面的半成品.2.半挤压式:短嘴內模与任何一种模套配合,模芯嘴伸到模套1/2处.他吸取了挤压式和挤管式的优点.适合大截面的绞线绝缘挤包中.3.套管式:用长嘴內模与任何一种模套配合,把模芯伸到与模套口相平或伸出.充分利用了塑料的可拉伸性,对提高塑料的机械强度有益,且通用性好,使用寿命长,可提高产量.但護套的紧密性和线芯结合的紧密性较差,可用抽真空的方法改善这一现象.二.模具的选配选配好适当的模具,是生产高质量,低消耗的关键.1.检查模具的质量内外表面是否光滑,圓整,有无裂纹,缺口,划痕,碰伤,凹凸等现象,特别是模套和內外模要圓整光滑.2.选配模具編織線內模要选的大一些,绝缘线芯选配內模不易过大,既线材穿过时,不緊不松即可.三.模具的选配公式挤管式:挤管式內模内徑D1=d +E1外模内徑D2=D1+2f+2R+E2式中:D1---內模直徑(mm)D2---外模直徑(mm)d----半成品生产前外徑(mm)f----內模嘴壁厚(mm)R----工艺规定产品塑料厚度(mm)E1---內模的放大值(mm)E2---外模的放大值(mm)说明:放大值E1或E2(a).绝缘线芯E1=0.5—3mm 模套放大值E2=1—3mm(b).生产外被电缆E1=2-6(編織線) 2—4(非編織線)mmE2=2—5mm挤压式:內模内徑单线D1=d+E1(0.05—0.1)mm绞线D1=d+E1(0.4—1.2)mm外模内徑单线D2=d+2R+(0.05—0.2)mm绞线D2=d+2R+(0.2—0.5)mm线芯或缆芯外徑不均时,放大值取上限,在保证质量及工艺要求的前提下,要提高产量,一般外模放大值取上限.第三章作業前准備工作1、押出員檢查押出機電、氣、水正常，機器與配套設備正常。
线缆行业芯线押出作业指导书样板
1 目的为使芯线工程操作方法标准化,以确保产品品质,特订定此作业标准。
2 范围30∮m/m 押出机,40∮m/m 押出机,50∮m/m 押出机均适用之。
3权责线缆部芯线押出依此作业4 定义在导体外部被覆上一层绝缘层即芯线押出5 程序内容5.1 作业流程前置作业(准备工作)包装入库流程作业顺序重点要项备考前置作业1.开启押出机电源开关1.依指令单之材质设定主机,印条机各段温度参照押出机温度设定基准2.开启水槽开关 1.在各段水槽口处换上新海绵,以免线材刮伤,将水龙头调至适当水量,以免水外溢。
3.依指令单规格选取眼模。
1.选择适合之内眼及外眼。
2.目视眼模内外孔有无缺口,防绞铜或芯线刮伤3.备网目三至四片4.依指令单规格领取塑料粒。
1.核对塑料粒是否与指令单相符。
2.按照指令单塑料粒料号来调配色母。
3.色母在使用前必须烘烤(80℃)2小时以上,防止色母潮湿导致火花失败。
4.确定要开的材料是否需要预热，如需要预热就要提前至少两小时预热材料。
5.依指令单规格领取铜材。
1.检查铜材排线，铜材条数是否正常。
2.核对铜材外径是否与指令单相符。
3.特殊铜材如镀银铜等需用相同绞合外径之常规绞线作引用生产,待押出外观及偏心均调试ok后再换用该特殊铜生产.以防导体规格使用错误6.塑料粒倒入料筒。
1.清除料筒内杂质异物并将筛网取出用风枪吹干净,以防芯线押出时而火花失败。
7.开启烘料机。
1.依材质设定预热温度8.清洁机头及安装。
1.将桃心清理干净后再装入机头内,目视桃心安装正确后用螺母锁紧。
每次拆装机头需目视机头在水平位置,防止芯线偏心。
9.安装眼模 1.先装内眼再装外眼及外眼套，锁紧后再退二圈。
2.装蜂巢板,垫网目且将机头锁紧。
10.调整印条机及安装。
1.将印条机慢慢移至机头上方位置且对准导料管，并用螺丝旋紧,以防印条机漏料。
11.卷取机上空轴并用钩形扳手将空轴固定1.依规格选取合适的空轴且目视空轴无歪斜及轴边平滑,否则必须用锉刀锉平后再用砂布将其打磨光滑以免芯线刮伤。

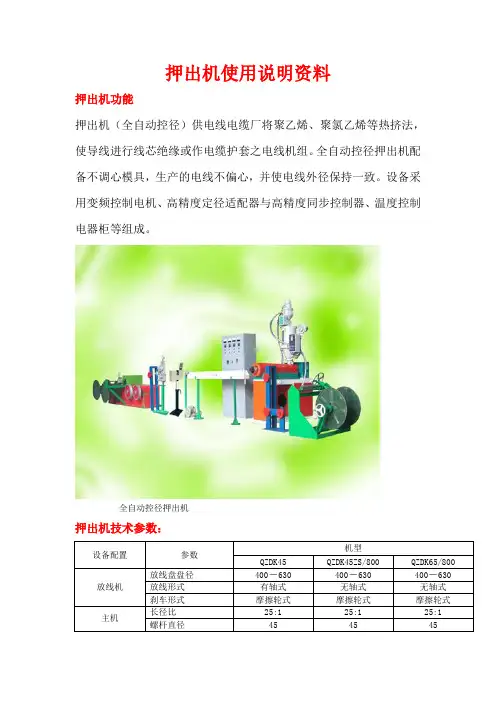

押出机使用说明资料
押出机使用说明资料押出机功能押出机（全自动控径）供电线电缆厂将聚乙烯、聚氯乙烯等热挤法，使导线进行线芯绝缘或作电缆护套之电线机组。
全自动控径押出机配备不调心模具，生产的电线不偏心，并使电线外径保持一致。
设备采用变频控制电机、高精度定径适配器与高精度同步控制器、温度控制电器柜等组成。
全自动控径押出机押出机技术参数：押出机配置：（1）无轴升降放线架WF630型（2）水平进线架一付（3）挤塑机SJ45型一台（5.5kw变频调速，四道温控、塑料上料机，干燥机）（4）全自动高精度控制线径及变频同步控制柜一台。
（5）冷水槽二米一节二套。
（6）水平架一付。
（7）吹干机CG30型一台。
（8）YZ型印字机一台。
（9）高精度定径适配器。
（10）不调心模具（1、1.5、2.5、4.0、6.0mm2单芯）。
（11）双牵双收一体机SS400/630型一台（2.2kw变频调速）。
押出机相关配置的作用1、无轴升降放线机的作用：为提高生产效率，把导体线芯所用的导体复绕在盘具上，再把盘具安装在放线架上，使线芯导体快速引出，提高生产电线电缆每分钟的出线速度。
2、水平进线架的作用：从无轴升降放线机盘具上引出的线芯导体、经水平进线架时，使线芯导体在水平架的导轮上复绕校直，并使水平进线架与模具、水平架三点成一直线，保证线芯导体与模具在一水平位置上，使生产出的电线电缆线芯导体在中心位置。
3、电线机组的核心机器挤塑机的作用：是把所要生产的电线电缆所用塑料制品（如聚氯乙烯PVC、聚乙烯PE、聚炳烯PP料和复合型塑料），经外加热、内压热、磨擦热等诸多因素，把塑料制品熔化后包覆在线芯导体的外表面。
4、温度控制电器柜的作用：温度控制电器柜以核心机器挤塑机上的电器部分为主要控制对象，使挤塑机生产电线电缆产品所需的塑料制品，经熔化后包覆在线芯导体的外围，并使电线电缆产品外观美观、有光亮度，若达到以上的要求，温度控制电器柜是必不可少的核心电器元件，塑料温度的高低、挤塑机转速的快慢，牵引收线的相互配合，都由温度控制电器柜来调节。
线材押出机操作书样板
5.6.8每桶线均要用剪刀或开线钳脱皮,脱皮时不可拉断编织网,缠绕铜线及芯线胶皮,后再依各线类工艺要求检查覆着力是否符各线类客户要求.
5.6.9每换单之前要将螺杆内胶粒依据各机台押出量用尾数控制法押完,换规格换色,下班等所有需停机时都要控制,保持空螺杆(内无存胶),以利升温快,易换色,且减少胶粒之不正常损耗.
5.7.13机器运转正常时，要时常于机器前后不断巡查线材品质，预防为主，严格控制，为求品质切实保格有不明确之处时，要立即停机上报,待确认后做或再换其它规格。
5.7.15发现上流程之半成品数量不足（或不良），或由于自己所做产品不良浪费过大导致数量不足，应及时报告组长所欠原因和数量，以免防碍生产。
5.7生产作业注意事项
5.7.1当天做完单剩余之半成品,铜线用PE膜包好,胶粒要写好标签,注明所剩数量,并填写退料单,经主管签字确认退入仓库(本部门物品则退入指定区域).
5.7.2当天所用完的生产器具,清洁完毕后要放于规定地方,排整齐归位.
5.7.3自己机台的所属区域卫生一定要保持干净,机器每天要擦洗,地面每天要拖洗.
5.8清洁、保养事项
5.8.1清理擦拭灰尘,每日一次(I).操作员执行
5.8.2各开关顺性检查.每日一次(I).操作员执行
5.8.3检查各螺a丝,开关是否紧固,每日一次(I)操作员执行
5.8.4检查各电,源电路是否正常,每月一次(II)工程技术员执行
5.8.5必要时由设备商每年一次上门检查维护.(III)
押出机操作规范
编号
版本
A版
页数
3OF3
5.6押出操作中注意事项
70押出机配置单
传真:+86 769 85017251 厚虎路25号邮编:52392270押出机配置单设备型式：□左手机□右手机.客户自定设备用途：适应于PVC.SR-PVC,各种电线电缆塑料高速挤出等。
A．设备清单：1、双头放线架2、张力整直架3、押出主机4、总控制箱5、活动水槽6、固定水槽7、印字机8、储线架9、引取机10、过粉机11、双轴收线机12、随机备品及其它B．设备参数：一、双头放线架1、被动型放线,适用线盘Φ400-6302、有轴式双头放线3、张力自动调整4、断线自动停机二、张力整直架1、五轮三槽式整直，2、中心高度1000mm。
3、上部三轮下部两轮，中间由弹簧控制张力。
三、押出主机1、螺杆壹支，长径比为25：1，采用38CrMoAIA合金钢，BM分离型，全牙氮化处理，表面硬度HV950以上，其特性具有押出量大，塑化程度100%.传真:+86 769 85017251 厚虎路25号邮编:52392270押出机配置单2、螺杆直径70mm, 配备30HP台湾东元马达，螺杆转速范围内0~90转/min3、四台离心式风机配合温控器进行冷却，螺杆加热区四段铸铝发热片加热，三相380V。
4、仿意大利减速齿轮箱经精密研磨，具有抗磨损，低噪音之特点。
5、50KG型自动吸料斗干燥机一套，自动控温且可任意设定温度。
6、采用新型锁扣式法兰盘，拆装方便快捷。
四、活动式水槽：1、不锈钢制作（活动结构），内部喷淋式冷却，长度1.5米，伸缩范围0.5米。
五、总控制箱1、六段温度控制，温控表为日本原装进口RKC品牌,PID自动控制。
0~399度全自动设定控制2、线速度显示器。
日本产欧姆龙品牌中间继电器和台湾士林接触器3、主机30HP美国<爱默生>EMERSON变频器，引取5HP美国<爱默生>EMERSON变频器。
4、电流表及电压表。
5、押出主机与引取机单动及联动控制。
六、冷却长水槽：1、不锈钢板制作，长度8米，可调式水槽支架，环型吹风嘴2组（槽中装置3组导轮）七、印字机a)为高速印字机，并配备大小线一组压线轮。
电线押出机设备操作资料
中心的调整及注意事项
一、在清洗好机头之后。安装注意内外模不得碰撞，利用对角螺角螺丝 进行适当调整，使内模肉眼看上去 位于外模中心，完成初步调整，四 边螺丝不宜旋得太紧。
二、依据标准书，量好间隔。之后，进入实料调试阶段，由于内模为固
定的，只是移动圆柱套管的位置来调整，根据料出方位一般可分以下几
种状态，及调整过程。
押出的温度设定是以材料取得良好效率为目的，能得到均一的熬炼。 取得最佳特性的挤压出来的绝缘体来决定的。机身的温度在头部的前位 要高一些是通常的做法。而中央部高温的情况也不少，为了使材料部分 容易取得良好的状态。不要加热从机身的后方到中央到前方，其温度逐 渐从5～20℃加高是普通的做法。
温度设定应注意：1、如果挤压的温度过高的话，材料会产生热分 解，产品的特性变坏。2、如果挤压温度过低的话，不能得到满足的外观 产品，表面出现开裂。
输送用
汽车 船舶
放线架的安装及注意事项
用于安装芯线的架子叫做放线架，也称为送线架。 一、首先，将芯线套上线轴，将其固定，螺母末端系上少许导线，避 免运转中脱位，线头要朝于上方。套上两端之滚动轴承。
二、将其推上架轨，再将两端滚轴承，用以螺母锁定。 三、芯轴圆盘那边，套上刹车皮带⑦。
初装完毕，进入调试张力阶段。 芯线通过滚动轴棒，通向上方导轮，见图绕法。 芯线在运转中分别会出现以下几种状况：
E-1 E E-2
转为偏上型
⑥偏上，左型： （同理）
F-1 F F-2 ⑦偏左，下型： （同理）
G G-1 G-2 ⑦偏右，下型： （同理）
H H-1 H-2 注意事项：
1.每次必须将各部清洗干净，并加油润滑。 2.对于以上状态，偏于哪一方，必须先旋松哪一方。避免用力
特种设备目录新旧对照表
押出机操作指导书
4.8 打开料斗进料门，启动主机，将胶料慢慢挤出，观察挤出胶料的软硬度和熔融状态将温度作适当调试。
4.9 当温度适宜时观察胶料软硬度，无颗粒杂质，无离色时，停止排料。
4.10 换上新过滤网放进蜂窝板并锁紧机头。
4.11 将铜(芯)线自内外模穿出(多芯线相交)与引线连接。
3.2依据<作业指示卡>要求设定好主机各段温度。
3.3按要求调整好胶料预热温度，并把胶料吸入料斗进行干燥。
3.3 .1、PVC之预热温度为60℃-70℃。
3.3.2、PE之预热温度为60℃-80℃。
3.4 如有需要则准备好预热器，过粉机辅助设备，并事先做好检查。
3.5 准备扎装线所需规格之模芯，夹板、标签、草球和优丽带或轴装线有收线轴，调好排位。
钦州市和宸电子科技有限公司
名称
押出机操作指导书
文件编号
WI-ZZ-002（2/1）
制定日期
2011.6.21
1、使用工具
剪刀、尖嘴钳、Φ150、Φ300、Φ600活动扳手、12×14、21×23开口扳手、小刀、
引针、与机台配备的内六角扳手、厚薄规、拘扳手。
2、检查项目
2.1放线架(自动放线架)的刹车是否灵敏，给线张力是否均匀。
4.15 做好首件制品检验
检查无导常后，打开火花机调整好张力，慢慢加、入庫
4.16.1、依派令单要求方式及长度收线、包装。
4.16.2、扎装线松紧要合适，不能太松或太紧，用优丽带包装完整，且附上内容填写好完整的成品标签，按要求摆放于指定区域。
4.16.3、包好的电线整齐地置于卡板上或用箱封装。
4.12 调模(一般调动外模，但如开平行线过两芯平行有偏斜时，或将内模导管作水平调整)。
押出机作业指导书
押出机作业指导书押出机作业指导书1-介绍本文档是关于押出机作业的指导书，旨在提供详细的步骤和操作指导。
押出机是一种用于塑料加工的设备，在塑料制品生产过程中起着重要的作用。
本文档将从准备工作、操作流程、安全注意事项等方面进行介绍。
2-准备工作在进行押出机作业之前，需要进行一些准备工作。
2-1 材料准备确保已经准备好所需的原料和辅助材料，同时检查材料的质量和合格证。
2-2 设备准备确保押出机设备的完好性和正常运行。
检查电源、液压系统、传动装置等设备部件，保证其安全可靠。
2-3 操作区域准备清理操作区域，并确保周围环境的安全和整洁。
移除可能影响操作的障碍物，并确保有足够的空间进行操作。
3-操作流程在进行押出机作业时，需要按照特定的操作流程进行操作。
下面是一个常用的操作流程示例。
3-1 启动设备根据设备操作手册的指示，启动押出机设备。
确保设备处于正常工作状态。
3-2 加载原料使用提前准备好的原料，将其加载到押出机的进料系统中。
确保原料进料的均匀和稳定。
3-3 调整加热温度根据原料的特性和要求，调整押出机的加热温度。
确保温度能够使原料达到熔融状态。
3-4 开始押出启动押出机后，按照设备操作手册的指示，逐步调整押出机的工作参数，以实现所需产品的押出。
3-5 监控生产过程在整个押出过程中，需要不断监控设备和生产情况。
确保设备运行平稳，产品质量良好。
3-6 结束作业完成押出作业后，停止设备运行。
清理操作区域，清理设备，关闭电源。
4-安全注意事项在进行押出机作业时，必须注意安全事项，以确保作业过程的安全和顺利进行。
4-1 穿戴个人防护装备在操作押出机时，必须穿戴适当的个人防护装备，如安全帽、防护眼镜、耳塞、防护手套等。
4-2 防止杂物进入在进行押出作业之前，要确保作业区域没有杂物和障碍物，以防止其进入设备。
4-3 遵守设备使用规范严格按照设备操作手册的要求进行操作，不得进行未经许可的操作和调整。
4-4 定期维护保养定期对押出机设备进行维护和保养，检查设备的各项功能是否正常，确保设备的安全运行。
押出工艺教材
结构复杂的电线则需经过多次押出和编织或其它工序后,再经最后一次押出护套而完成 整个制造流程. 2.押出工序在电线生中所处的地位: 押出工序主要完成电线制造流程中的绝缘制造,内护套制造及外护套制造三项工作,所以押 出工序质量的好坏是电线能否满足最终使用要求的主要决定性因素,如果押出的电线质量不 好,那将可能带来各种各样的机毁人亡事故,同时,我们也将会失业,所以押出各位同仁必须 树立严格的质量意识,自觉地把好质量关.
龙华立期电线电缆制品厂
押出工艺教材
龙华立期电线电缆制品厂
龙华立期电线电缆制品厂
押出工艺教材目录
前言 一、 第一部分 押出生产线的构成
第一节 押出生产线的基本组成结构 第二节 押出机各部分装置操作要点
二、第二部分 设备的原理
三、押出操作方法和技术要点 1、调模方法 2、放线张力的调节 3、藕心的押出 4、穿线的技巧 5、挤管式半套管的押出方法 6、模具的选用和温度的调节 7、发泡线的押出
龙华立期电线电缆制品厂
4.押出主机:
4.1清洁螺杆时需用软铜刷,严禁用锋利器具接触螺杆表面电镀层; 4.2上蜂巢板时应使用胶锤,严禁用铁器敲打; 4.3过滤网目要疏密配合使用,以三张为标准用量; 4.4严禁用力敲击押出机头; 4.5调模完成后需将各调模螺丝锁紧; 4.6从外模套上拆卸眼模时,需用铜棒垫好后再用锤子敲击; 4.7清机时需保护好机头及机颈的加热系统,严禁损坏加热片; 5.料斗及吸料器: 5.1干燥温度一般设定在80 ; 5.2料斗中的料尽量保持吸满状态,这样干燥效果较好; 5.3吸料机正常工作时严禁人工倒料; 5.4料斗的盖需关紧,吸料器的过滤网要定期清洁; 6.主机控制板: 6.1温度控制表参数的设定严格按工艺卡规定的温度操作; 6.2严禁用带水的手或其它利器操作温度表; 6.3主要控制开关及按钮功能说明: 押出机的主控制板主要有二种, 一种是完全用手动旋钮设置的控制方式, 另一种是稍微先进一些的有记忆能力的 按钮设置方式,且有LED显示板显示设定 值和实际机器输出值,下面分别介绍一下:
押出机操作指导书
3、将滤网与蜂巢板相贴，放入料槽内，关好机头锁紧固定螺杆，将待押铜线或芯线引过机头模具和导轮、计数码表至引线机，再起动主电机及
打开押出螺杆控制电位器和引线电位器，即开始出线，出线时需检查是否偏芯、表面是否光滑、或有颗粒、杂质等异常现象，如偏芯则调整机
文件编号
标题
押出机操作指导书
制定日期
2004ห้องสมุดไป่ตู้08．05
操作说明：
1、打开380V电源和水开关，将料管温度设定到30℃-80℃左右，机头温度设定到120℃-190℃左右，进行预热，水位适中为宜同时打开冷却风机。
2、打开机头，用钢刷清理押杆附着余料并装好模具，设定温度到后，启动主电机，将押出螺杆控制电位器打开，此时速度不宜过快，标准为100
头上四个调整螺丝，不光滑、有颗粒、杂质则检查模具温度是否不适当，发热片是否感应不灵敏或坏掉等。
4、OK后，将计数码表归零，将押出速度加至正常。
注意事项：作业时时常检查机器是否漏油、异常声等。
核准
审核
制作
修订记录
1．公司名称更换。
2．修订温度与速度参数。
品質政策：品質至上，顧客爲尊；滿意爲本，永續經營。
70押出机配置单
传真:+86 769 85017251 厚虎路25号邮编:52392270押出机配置单设备型式：□左手机□右手机.客户自定设备用途：适应于PVC.SR-PVC,各种电线电缆塑料高速挤出等。
A．设备清单：1、双头放线架2、张力整直架3、押出主机4、总控制箱5、活动水槽6、固定水槽7、印字机8、储线架9、引取机10、过粉机11、双轴收线机12、随机备品及其它B．设备参数：一、双头放线架1、被动型放线,适用线盘Φ400-6302、有轴式双头放线3、张力自动调整4、断线自动停机二、张力整直架1、五轮三槽式整直，2、中心高度1000mm。
3、上部三轮下部两轮，中间由弹簧控制张力。
三、押出主机1、螺杆壹支，长径比为25：1，采用38CrMoAIA合金钢，BM分离型，全牙氮化处理，表面硬度HV950以上，其特性具有押出量大，塑化程度100%.传真:+86 769 85017251 厚虎路25号邮编:52392270押出机配置单2、螺杆直径70mm, 配备30HP台湾东元马达，螺杆转速范围内0~90转/min3、四台离心式风机配合温控器进行冷却，螺杆加热区四段铸铝发热片加热，三相380V。
4、仿意大利减速齿轮箱经精密研磨，具有抗磨损，低噪音之特点。
5、50KG型自动吸料斗干燥机一套，自动控温且可任意设定温度。
6、采用新型锁扣式法兰盘，拆装方便快捷。
四、活动式水槽：1、不锈钢制作（活动结构），内部喷淋式冷却，长度1.5米，伸缩范围0.5米。
五、总控制箱1、六段温度控制，温控表为日本原装进口RKC品牌,PID自动控制。
0~399度全自动设定控制2、线速度显示器。
日本产欧姆龙品牌中间继电器和台湾士林接触器3、主机30HP美国<爱默生>EMERSON变频器，引取5HP美国<爱默生>EMERSON变频器。
4、电流表及电压表。
5、押出主机与引取机单动及联动控制。
六、冷却长水槽：1、不锈钢板制作，长度8米，可调式水槽支架，环型吹风嘴2组（槽中装置3组导轮）七、印字机a)为高速印字机，并配备大小线一组压线轮。
押运系统-货物名称及数量一览表
押运系统-货物名称及数量一览表
•支持系统双备份功能，确保数据断电不丢失
•支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态•防雷、防浪涌、防突波
•室外球达到IP67防护等级
•支持定时任务预臵点/花样扫描/巡航扫描/自动
扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机
重启/球机校验/辅助输出等功能
•视频输出接口为SDI接口，实现无损耗数字信号传输
机芯功能：
• 30倍光学变倍，16倍数字变倍
•支持自动光圈、自动聚焦、自动白平衡、背光补偿
•支持超低照度，0.02Lux/F1.6(彩
色),0.002Lux/F1.6(黑白)
•支持宽动态功能
•支持强光抑制功能
•支持多边形隐私遮蔽，多区域可设，多颜色、马赛克可选
网络功能：
•采用高性能平台，性能可靠稳定
•支持以太网控制，同时支持模拟输出
•可通过IE浏览器和客户端软件观看图像并实现控制
•支持NAS存储录像，录像可断网续传，最高可支持8个NAS盘
•支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP 地址过滤
•支持ROI感兴趣区域增强编码
•支持H.264/MJPEG/MPEG4视频压缩算法，支持多级别视频质量配臵、H.264编码复杂度。
芯线押出作业指导书附件
4.1根据《制造工程图》准备相应的铜材、胶料、放线架及印字轮并依据作业指导书选择适当的模具。
4.2安装印字轮及模具，使用厚薄规量测线材外径，调整线材外径至《制造工程图》要求值。
4.3依照材质选择以上温度标准，使用厚薄规量测线材外径，调整线材外径至《制造工程图》要求值。
4.4利用刀片检验线材不偏心后上储线架收线C
4.5将线材一端绕于收线轴上，开动收线机收线，调整收线机速度以及储线架涨力。
4.6开机正常后，随时依照《制程检验规范》进行自主检查。
批准/日期审核/日期编制/日期。
押出机点检表
4 真空表是否正常
5 各加热圈加热/鼓风机是否正常
6 冰水温度是否正常
7 各电流表显示是否正常
8
各温控仪温度设定与心？ （目测）
10 马达转动正常否？有无异常声音？
保养点检人
班长（点检保养监督）
备注
每日保养1-10项。保养点检1次/天、点检保养监督1次/周。日保养点检之结果正常以“√”，异常以“×”进行记录（点检发现异常时应第 一时间反馈班长处理），并予以签名以示负责。
有限公司 备点检表
日期
设备编号:
31
养监督1次/周。日保养点检之结果正常以“√”，异常以“×”进行记录（点检发现异常时应第 责。
年
月
序号
检查项目
1 机台内外周边清洁，无灰尘。 2 水箱及真空泵系统有无正常
XX有限公司
设备点检表
设备名称:押出机
设备编号:
日期
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
3 滑杆（水箱/切刀）进退螺杆加黄油
芯线押出机操作指导书
适用机种
芯线押出机
作 业 指 导 书 (S.O.P)
文件编号 版本(REV)
1
温控表
2
作业图示描叙 温控表 3-1
主机电源控制箱
4-1
温度设定(详见参数设定)
4-2
备好物料
5-1 模具
A/0 3-2
料桶
将胶料倒入料桶
5-2
注意事项
1.作业员需自主做好首检，不可用错规格；
2.线材外观要光滑园整，无：颗粒，杂质，
模痕，色差及刮伤等不良；
工站名称
芯线
作业步骤
1.连接机器电源，点检机器是否正常，有问 题及时联络机修工排除； 2.设定好机身各段温度(参下记温度设定)； 3.备好物料；将胶料倒入主机上的料桶内； 4.将导体装上放线架，将导体拉过预热器； 5.装好模具穿过导体调好同心度；启动机台 6.将芯线绕过储线架，拉过火花机，用卷取
机自动收线(留好首件品给品保检验) 7.将芯线用PE膜包好标示放到指定区域；
3.绝缘同心度需≥88%； 4.导体无少铜丝，跳股及油污等现象； 5.芯线颜色： 白 绿 色母配比：8‰
装上导体
将导体拉过预热器
6-1
储线架 6-2
引取启动 主机启动
装好模具，穿过导体调好同心
启动主机，引取机
6-3
卷取机
7
使用物料
绝缘
HD-PE
押出机操作规程模版
押出机操作规程模版第一章总则第一条目的和依据1.为了规范押出机的操作行为，确保工作流程安全、高效，提高工作效率；2.依据国家相关法律法规，制定本操作规程。
第二条适用范围本操作规程适用于所有使用押出机进行操作的人员。
第三条术语和定义1.押出机：指用于压制和成型金属或非金属材料的设备。
2.操作人员：指使用押出机进行操作的人员。
第四条职责划分1.操作人员：负责按照本操作规程进行押出机操作，并负责设备的正常维护保养。
2.设备管理员：负责押出机的日常管理和维护工作，并对操作人员进行培训。
第二章押出机操作规程第五条操作前准备1.检查押出机设备的工作状态，确保设备正常运行；2.清理工作区域，保持整洁，并划定安全区域；3.检查相关工具和配件是否完好。
第六条操作步骤1.根据生产任务和工艺要求，调整押出机的参数，如温度、速度等；2.将待加工的材料放入押出机料斗中，并确保料斗关闭；3.启动押出机设备，并根据工艺要求进行操作；4.及时观察押出机的工作状态，如有异常情况应立即停机检查；5.操作结束后，及时关闭押出机设备，并清理工作区域；6.记录操作数据，如生产数量、质量等。
第七条安全注意事项1.使用押出机操作时，操作人员应佩戴防护眼镜、手套等个人防护用品；2.在操作中不得随意触摸设备内部部件，以免造成人身伤害；3.严禁私自调整押出机参数，如需调整应由设备管理员进行；4.操作人员应经过专业培训合格，并持有相关证书；5.禁止擅自更改押出机设备的工作模式；6.禁止在押出机设备附近吸烟或带火源。
第八条故障处理1.一旦发现押出机设备有故障，应立即停止操作，并通知设备管理员；2.不得擅自修复故障，应由专业人员进行维修。
第九条违规处罚1.对于违反本操作规程的操作人员，经核实后将按照公司相关规定进行处罚；2.对于严重违规情况，甚至导致事故的，将追究法律责任。
第三章押出机的日常维护第十条设备保养1.每天上班前和下班后，检查押出机设备的工作状态；2.定期清洁押出机设备，保持其清洁干净；3.及时更换损坏的配件，确保设备的正常运行。
