三相电机缺相保护电路设计工作原理及注意事项
三相电机的缺相和相序保护的逻辑控制电路
捷设 计 方 法 。本 文 利 用 分 析 设 计 法 ， 绍 缺 相 和 相 介
序 保 护 的 逻 辑 控 制 电路 。 该 电 路 对 电 网和 相 序 有 自
动 监 测 和 判 断执 行 功 能 。
整 体 设 计 思 路 如 图 １的流 程 。
交 变 电 压 卜— ＿ 整 形 卜 ＿ ＿ 逻辑 控 制 模 块
Ａ
图 ２
控 制 ， 护 电机 及 其 它 系 统 的 安 全 ， 者 在 常规 操 作 保 笔 过程 中参 照 此 文 作 进 一 步 的 改 进 和 完 善 ， 出相 关 提
的逻 辑 控 制 电 路 。
Ｂ
２ 缺 相和 相 序判 断 电路
电器 控 制线 路 的 设 计 方 法 有 两 种 Ｊ 一 般 设 计 ：
响， 同样 存 在 隐 患 。此 外 ， 些 电 路 的 元 件 多 、 格 这 价
如 图 ２ 先 利 用 电 磁 感 应 原 理 从 相 线 上 获 得 交 ，
变 电压 Ｕ ｌ Ｕ２ Ｕ ３ 让 交 变 电压 通 过 二 极 管 整 流 ， ｉ、 ｉ、 ｉ ， 送 非 门 电路 整 形 。若 为 改 善 输 出 脉 冲 的 边 沿 特 性 ， 也 可 用具 有 非 门 特 性 的 施 密 特 触 发 器 代 替 ， 服 原 克 电路 输 出脉 冲边 沿 特 性 较差 的 缺 点 。
解 。但 转 动 过 程 中 若 缺 相 或 相 序 不 对 ， 判 断 电 路 该
无 法 自动 切 断 电源 ， 电动 机 照 常通 电 运 转 ， 而 电机 得
Ｕ ｉ ３
不 到 保 护 。 缺 相 运 行 是 引 起 电 动 机 烧 坏 的 常见 故 障
之 一 ， 有 关 资 料 统 计 ， 国 因缺 相 而 烧 坏 电机 占烧 据 我 坏 电机 事 故 总 数 的 ５ ％ ～５ ％ 之 多 。 为 做 到 实 时 ０ ８
三相电机缺相保护电路设计工作原理及注意事项
三相电机缺相保护电路设计工作原理及注意事项三相电机是工业生产中常用的电动机，它可以提供较大的功率输出。
在使用过程中，如果发生了缺相现象，即三相电源中的一个相线中断或丢失，会导致电机无法正常运行，甚至损坏电机。
因此，为了保护电机和避免生产事故的发生，需要设计和安装缺相保护电路。
下面我将详细介绍缺相保护电路的工作原理以及设计注意事项。
缺相保护电路的工作原理如下：1.监测电路：缺相保护电路需要安装在电机所连接的三相电源上。
它通过监测三相电源中的电压来判断是否缺相。
2.电压监测：缺相保护电路使用电压传感器监测三相电源中的电压变化。
通常使用电压变压器将高压电源降到适合监测的范围。
传感器将电压信号转换为适合处理的低电平信号，并提供给控制电路。
3.控制电路：控制电路接收来自传感器的信号，并进行信号处理和判断。
当控制电路检测到一个或多个相线的电压低于设定的阈值时，它会判定为缺相状态，并触发保护动作。
4.保护动作：当缺相保护电路判断出缺相状态时，它会触发相应的保护动作，以防止电机继续工作，避免损坏。
常见的保护动作有断开电源开关、触发报警灯或蜂鸣器等。
在设计缺相保护电路时，需要注意以下事项：1.设定阈值：设计缺相保护电路时需要合理设定阈值。
阈值过低会导致误报缺相，频繁触发保护动作，降低生产效率；阈值过高则可能无法及时发现缺相故障。
根据实际情况和电机的额定电压进行综合考虑。
2.电压传感器：选择合适的电压传感器很重要。
传感器需要能够适应高电压环境，并且具备高精度和可靠性。
常用的传感器有电位器、变压器和电容式传感器等，根据实际需求选择合适的传感器。
3.调试和测试：在完成电路设计和安装后，需要进行调试和测试工作。
可以使用模拟缺相的方式进行测试，验证保护电路的可靠性和准确性。
同时需要注意测试时的安全措施，以免发生电击或其他事故。
4.定期维护：缺相保护电路需要进行定期的维护和检查。
包括对电路元件进行清洁和检查，查看电路的工作状态和保护动作的准确性。
三相电动机缺相保护
参考文献
[1]《电工》．广州市职业技术培训中心．1998年
[2]商福恭主编，《怎样快速查找电气故障》．中国电力出版社．2008年
[3]苗玲玉主编．《电气控制技术》机械工业出版社.2008年
[4]徐国和主编．《电工学与工业电子学》，高等教育出版社.2005午
当三相异步鼠笼式感应电动机的主电源中A、B、C任一相断开时，中性点电位升高为相电压，小型中间继电器的电动作，使交流接触器的控制回路断开，切断受保护三相异步鼠笼式感应电动机的主电源。这样就保护了三相异步鼠笼式感应电动机不会因为缺相而损毁。
本方法中所使用的电容器，容量不必选得过大，主要是耐压要足够高即可。
小型中间继电器的选择，主要是考虑其线圈的额定工作电压，应能满足实际的最高电压的要求。
以上主要是针对常用的低压三相异步鼠笼式感应电动机而考虑的。对于高压电动机，一般属于大型设备，其保护装置比较完善，这里不再赘述。
通过试验表明：这种保护装置接线简单，易于实现，可用于多种常用的小型三相异步鼠笼式感应电动机，以及其他类似的需要缺相保护的场所。安装时可直接和控制回路一起安装，基本不占用空间，但要保证安全距离。
另外，在电动机启动之前，电源若有缺相、错相等不正常情况时，则保护电路也可以防止电动机启动，同时也进行声、光报警。
3．提示：XI3-G型缺相和相序保护继电器与三相电源的连接有一定的要求，在安装好其三根引线以后，如电动机无法启动，则说明XJ3-G型继电器内部的相序鉴别电路已启动工作。此时，只要将XJ3-G型继电器的①、②、③脚端任意两根引线对调并连接好，则待电动机正常启动运行以后，说明相序已经认定。
三相缺相检测电路的原理分析

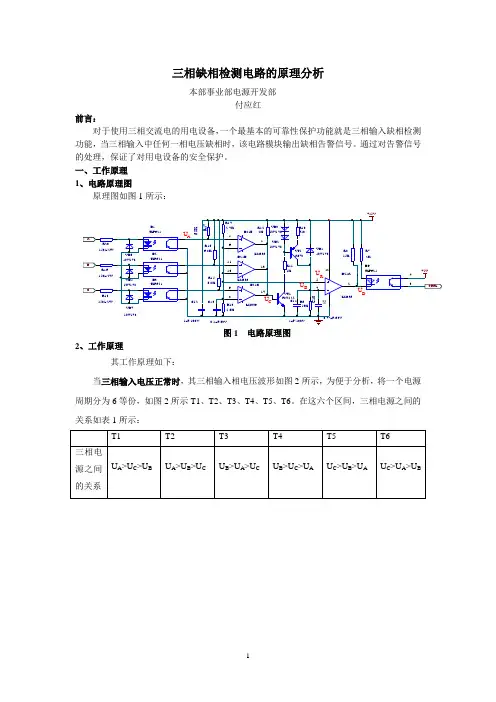

三相缺相检测电路的原理分析本部事业部电源开发部付应红前言：对于使用三相交流电的用电设备，一个最基本的可靠性保护功能就是三相输入缺相检测功能，当三相输入中任何一相电压缺相时，该电路模块输出缺相告警信号。
通过对告警信号的处理，保证了对用电设备的安全保护。
一、工作原理1、电路原理图原理图如图1所示：图1 电路原理图2、工作原理其工作原理如下：当三相输入电压正常时，其三相输入相电压波形如图2所示，为便于分析，将一个电源周期分为6等份，如图2所示T1、T2、T3、T4、T5、T6。
在这六个区间，三相电源之间的关系如表1所示：图2 三相正常时检测电路波形图在区间T1内，U A >U C >U B ，A 相电压最大，B 相电压最小，因此，在图1中的光藕D1和二极管VD5导通，此时，控制信号U C 为低电平，当时间从T1进入T2区间时，U A >U B >U C ，A 相电压最大，C 相电压最小，因此，在图1中的光藕D1和二极管VD4导通，控制信号U C 为低电平，如此类推，在区间T3、T4、T5、T6时，控制信号U C 均为低电平，所以，在一个电源周期内，控制信号U C 为低电平，也就是说，当三相输入电压正常时（不缺相），控制信号U C 一直为低电平，从而使缺相告警信号PHFL 为低电平，表示输入正常。
当三相输入电压缺相时，其检测电路波形图如图3所示，图3 三相缺C 相时检测电路波形图由于缺C 相时，线电压只有U AB 一相，当U AB 在过零点附近时，光藕D1不导通，U C其余二个光藕也不导通，此时，控制信号U C 为高电平，从而使缺相告警信号PHFL 为高电平，表示输入缺相，送ECU 处理。
3、电路设计说明（1） 控制信号C V 的计算 图1中，各点电压说明如下：V A ：光藕输出；V B ：电压比较器LM339第4脚输入；V C ：三极管VT1基极控制信号；V R ：所有比较器的比较电压基准。
三相异步电动机缺相运行分析及保护电路设计最后

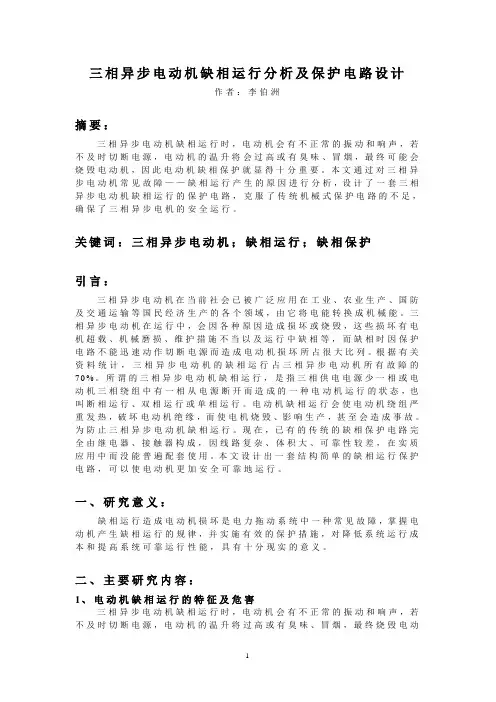

三相异步电动机缺相运行分析及保护电路设计作者：李伯洲摘要：三相异步电动机缺相运行时，电动机会有不正常的振动和响声，若不及时切断电源，电动机的温升将会过高或有臭味、冒烟，最终可能会烧毁电动机，因此电动机缺相保护就显得十分重要。
本文通过对三相异步电动机常见故障——缺相运行产生的原因进行分析，设计了一套三相异步电动机缺相运行的保护电路，克服了传统机械式保护电路的不足，确保了三相异步电机的安全运行。
关键词：三相异步电动机；缺相运行；缺相保护引言：三相异步电动机在当前社会已被广泛应用在工业、农业生产、国防及交通运输等国民经济生产的各个领域，由它将电能转换成机械能。
三相异步电动机在运行中，会因各种原因造成损坏或烧毁，这些损坏有电机超载、机械磨损、维护措施不当以及运行中缺相等，而缺相时因保护电路不能迅速动作切断电源而造成电动机损坏所占很大比列。
根据有关资料统计，三相异步电动机的缺相运行占三相异步电动机所有故障的70%。
所谓的三相异步电动机缺相运行，是指三相供电电源少一相或电动机三相绕组中有一相从电源断开而造成的一种电动机运行的状态，也叫断相运行、双相运行或单相运行。
电动机缺相运行会使电动机绕组严重发热，破坏电动机绝缘，而使电机烧毁、影响生产，甚至会造成事故。
为防止三相异步电动机缺相运行。
现在，已有的传统的缺相保护电路完全由继电器、接触器构成，因线路复杂、体积大、可靠性较差，在实质应用中而没能普遍配套使用。
本文设计出一套结构简单的缺相运行保护电路，可以使电动机更加安全可靠地运行。
一、研究意义：缺相运行造成电动机损坏是电力拖动系统中一种常见故障，掌握电动机产生缺相运行的规律，并实施有效的保护措施，对降低系统运行成本和提高系统可靠运行性能，具有十分现实的意义。
二、主要研究内容：1、电动机缺相运行的特征及危害三相异步电动机缺相运行时，电动机会有不正常的振动和响声，若不及时切断电源，电动机的温升将过高或有臭味、冒烟，最终烧毁电动机，因此电动机缺相保护十分重要。
三相电机的缺相和相序保护的逻辑控制电路
三相电机的缺相和相序保护的逻辑控制电路陈赐海 (福建漳州师院物理系,福建 漳州市 363000)摘 要:旨在进一步优化三相异步电动机系统控制,综合考虑三相电源的相序和缺相两因素对电动机运转的影响,设计一种系统控制的辅助逻辑电路,在电源缺相或相序不对时,自动切断电源,更好保护电机。
关键词:三相;相序;缺相;仿真;逻辑控制1 引言目前,异步电动机控制电路的设计思想,大多采用三相电源中的两相判断缺相或相序问题[1],或者把取样电路接成星形,缺相时,利用星形电路的中性点与电源零线之间的电压不为零的特点,经过一系列变换控制电路,推动执行元件使电动机跳闸。
这样,往往没有把缺相和相序共同考虑,存在一定的缺陷。
如:当电动机断相运行时,无论空载或负载,随着电流增大,时间一长,电机都有烧坏的可能[2]。
而且,三相电源的相序决定电动机的正反转,若在转动过程中未能强制禁止因缺相或相序不对造成的影响,同样存在隐患。
此外,这些电路的元件多、价格较高、可靠性较差。
文献[3]中提到相序检测和缺相报警电路,设计思路合理,对检查电机的相序是否正确,以及保护电机不致因缺相而引起升温和热损坏,提出了独到见解。
但转动过程中若缺相或相序不对,该判断电路无法自动切断电源,而电动机照常通电运转,电机得不到保护。
缺相运行是引起电动机烧坏的常见故障之一,据有关资料统计,我国因缺相而烧坏电机占烧坏电机事故总数的50%～58%之多。
为做到实时控制,保护电机及其它系统的安全,笔者在常规操作过程中参照此文作进一步的改进和完善,提出相关的逻辑控制电路。
2 缺相和相序判断电路电器控制线路的设计方法有两种[4]:一般设计方法(经验设计法)和逻辑设计方法(分析设计法)。
其中方法二是根据生产工艺的要求,利用逻辑代数分析、化简、设计线路,两种方法配合应用是一种简捷设计方法。
本文利用分析设计法,介绍缺相和相序保护的逻辑控制电路。
该电路对电网和相序有自动监测和判断执行功能。
电机缺相保护器原理，电机综合保护器接线图
电机缺相保护器原理，电机综合保护器接线图展开全文一、电机保护器概述NDB-1系列电机保护器适用于交流45～60Hz，电压24V至380V 的供电电路中与交流接触器等开关电器组成电动机的控制电路。
当电动机的主电路出现断相、过载、三相不平衡等非正常工作状态时，电机保护器能够及时分断开关电器的触头，断开电动机的三相电源，快速可靠地保护电动机。
电机保护器采用穿芯式电流取样检测技术，可控硅输出，结构简单、使用方便、工作可靠，并且具有无功耗、寿命长、动作时无电弧产生等优点，是理想的用于电动机保护的电器产品。
电机保护器符合EN60947-1、EN60947-5、EN60204-1标准GB14048.4标准的要求。
二、电机保护器主要技术参数㈠、保护功能：断相保护、三相不平衡保护、堵转和过载过流保护。
1、断相保护：当电动机的三相电源中任意一相缺相或电动机内部断相时，保护器动作滞后时间≤1S。
2、三相不平衡保护：当电动机的三相电源中任意两相工作电流相差超过（50±10）%时，保护器动作滞后时间≤1S。
3、过载过流保护：当电动机的工作电流达到额定值的1.2倍～6倍时，保护器的动作滞后时间为80S～10S（反时限特性）。
㈡、输出接口复位方式：控制回路断电复位；复位时间：（60±10）S。
㈢、工作方式：不间断工作式。
㈣、适用电压范围：AC24V～380V/45～60Hz。
三、 NDB-1电机保护器选用规格表一：通常具有检测、通讯、控制、保护功能（短路、堵转、过载、欠载、缺相、不平衡保护、启动超时保护、接地保护、漏电保护过压保护、欠压保护、失压重启动等，有些功能是选项），可检测电压、功率、电能计量，可遥信、遥测、遥控、显示（电流、电压、零序电流、漏电流、功率因数、有功功率、无功功率、有功电能、无功电能、系统时间、电机各种运行状态、故障原因、性质及保护动作时间，保护整定值可调。
所谓两段保护一般指过载长延时保护和短路瞬时保护，三段保护比前者多一级短路短延时保护，多加这一级的目的主要是实现选择性保护，通俗的讲就是，下级断路器跳闸保护，但是上级断路器不会被冲跳，这样就避免了讲停电范围扩大。
关于三相电动机的缺相保护
致 ， 须 引起 注 意 。 何 避 免这 种 情 况 呢 ？ 们 的具 体 措 施 是 ： 必 如 我 １ 强运行中的监视与检查 ， ． 加 密切 注 意 电 动 机 的 温 度 、 电 流 、 速 的变 化 ， 转 发现 故 障 及 时排 除 。 ２严 格 电器 施 下 质 量 ， 量 避 免 接 触 不 良 ， 头 松 动 ， ． 尽 接 熔 丝 、 线 的机 械 损 伤 等 。 单 股 导 线应 弯 圈压 接 ． 股 导 线应 选 导 多 用合 适 的线 鼻 子 压接 ， 同时 压 接 时 不要 忘 了上 弹 簧 垫 子 。
关 于 三 相 电 动 机 的 缺 相 保 护
马 兴 宝
（ 忠 市水 务 局 扁 担 沟 扬 水 站 ． 夏 吴 忠 吴 宁 ７ ｌ０ ） ５ １０
摘 要 ：在 众 多 的 电 动 机 烧 毁 事 故 中 ． 动 机 缺 相 运 行 电
是 最 大 的杀 手 。 本 文探 讨 了避 免 电 动机 缺 相 运 行 的 具 体 应 对
，
！
（ ） 右
（ ） 左
己Ｄ Ｒ
ｌ ． ＿
ｆ
ｌ
—— ———————— ——— Ｊ
ｏ———— Ｅｊ — —— ———— ——— ————，ｔ —— ———，Ｌ
一
旦 某 相 熔 丝 熔 断 ，熔 丝 两 端 就 会 产 生 断 丝 电压 来 推 动
无 论 哪 种接 法 的电 动 机 ，根 据 分 压 原 理 ． 点 相 对 其 他 两 ０ 相 电压 下 降 为原 来 的一 半 ， 为 １０ 左 右 ， 交 流 接 触 器 释 放 约 ９Ｖ 而
Ｊ
生 在 何 处 ）０ 产 生 零 序 分 量 使 该 点 电 压 升 高 ，继 电 器 得 电 ，点 动作 。
三相三线制的缺相保护电路
三相三线制的缺相保护电路这是一种用于三相三线制电源缺相保护电路，A、B、C缺任何一相，光耦器输出电平低于比较器的反相输入端的基准电压，比较器输出低电平，封锁PWM驱动信号，关闭电源。
比较器输入极性稍加变动，亦可用高电平封锁PWM信号。
这种缺相保护电路采用光耦隔离强电，安全可靠，RP1、RP2用于调节缺相保护动作阈值一种自恢复过压保护电路三相电源相序/缺相检测器本文介绍的三相电源相序/缺相检测器，主要用来检测三相交流电源的接线是否缺相以及相序是否正确。
电路原理如附图所示，图中，若A相（1）、C相（3）、B相（2）分别连接至可控硅A、G、K极时，可控硅T将在单相半个周期内导通，发光二极管将发出正常亮光，当连接A、B、C三相的相序不正确时，可控硅T的导通时间将会变短，平均电流随之减小，LED亮度也就大为降低。
当三相交流电缺（断）其中一相或两相时，可控硅截止，LED熄灭，图中R3、R4和C的数值将决定延时时间t的长短。
LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图 1图 2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
三相电动机的缺相保护器
三相电动机的缺相保护器随着经济的飞速发展，社会生产的工业化程度的进一步增强，电动机在工农业生产中的应用越来越广泛。
尤其是三相电动机，由于其功率大，运行稳定，控制简单，使用方便，在工厂企业中得到大量应用。
几乎所有的拖动装置，尤其是泵类和风机类的负载中，更离不开电动机，对电动机的要求也越来越高。
1.设置保护的目的在三相电动机的运行中，由于种种原因，如三相电源的熔断器一相熔断，或者接触器触点烧损等造成一相接触不良，或由安装维护等原因造成一相断线，都会造成三相电动机缺相运行。
若发现不及时，时间稍长便会烧毁电动机，造成设备损坏，影响生产的连续性，给工农业生产造成重大损失。
为了保障电动机的安全运行，使其在发生缺相运行时能及时停止电动机的运行，避免造成电动机烧毁事故，一般重要电动机都装有各种保护装置，尤其是缺相保护。
2.基本原理目前的电动机缺相保护电路大部分采用微机保护或电子式保护装置，元件较多，线路复杂，工作可靠性不高，出现问题时往往失去保护作用，或者工作失常，造成电动机保护拒动或不能合闸，对生产造成不利影响。
本文介绍的保护装置具有原理简单，元件少，工作可靠，基本不需维护等特点。
并且通过适当的配置元件，可起到无功补偿的作用。
该保护装置的原理为：三相星形接线的中性点，三相负载平衡时电位很低，基本相当于地电位。
而当三相电源缺相时，中性点电位会升高至相电压。
利用这一特点，对电源的供电情况进行监测，从而起到缺相保护作用。
3.接线说明三个电容器接成星形，电容器端子分别接A、B、C三相电源，中性点接电压继电器的线圈，线圈另一端接地。
电压继电器的常闭接点应串接与交流接触器的控制回路中。
当A、B、C任一相断开时，中性点电位升高为相电压，电压继电器动作，使交流接触器的控制回路断开，切除电动机电源。
本电路中电容器容量不必选得太大，主要是耐压水平足够即可。
选择耐压值时应注意，因电压为交流电压，需考虑其峰值，并考虑一系数，留有余地。
三相电动机缺相报警及自动保护装置
三相电动机缺相报警及自动保护装置摘要：随着三相电动机在各个领域的广泛应用，对其安全稳定运行的要求愈来愈高。
其中，缺相的情况会严重影响电机的运行效率和安全性。
因此，本文探讨了三相电动机缺相报警及自动保护装置的设计原理、实现方法及应用效果，旨在为电动机运行保驾护航。
关键词：三相电动机、缺相、报警、保护装置正文：一、缺相的危害三相电动机是一种常用的电动机类型，广泛应用于各种工业生产领域。
因其具有结构简单、运转平稳、效率高等特点，深受用户青睐。
但是，由于各种原因导致的缺相现象，例如电源故障、线路短路、电机绕组损坏等，都会严重影响电机的运行效率及安全性。
缺相会使电机输出扭矩减少、速度波动，严重时可能会导致电机无法正常启动，影响设备的正常工作。
二、报警及保护装置的设计原理为了减少缺相对电机的危害，对于三相电动机的运行过程中必须加入缺相保护装置。
其基本原理是通过检测电机运行时各相之间的电流变化，来判断是否存在缺相。
具体而言，当一个相位的电流明显小于其他两个相位时，就说明该相可能存在缺相问题。
此时，报警及保护装置会通过输出相应的信号来进行报警或自动停机。
三、缺相保护装置的具体应用在电动机的应用过程中，缺相保护装置已经成为保障电机正常运行的不可或缺的组成部分。
缺相保护装置的应用不仅可以避免电机出现缺相而导致的停机或冒烟等问题，还可以提高设备的使用寿命和提升生产效率。
在实际应用过程中，缺相保护装置可以采用电气接触器、继电器、PLC、智能控制器等各种装置来实现。
综上，三相电动机缺相报警及自动保护装置是保障电机正常运行的重要手段。
随着技术的不断发展，缺相保护装置的设计和应用技术也将不断创新升级，为实现更为安全高效的生产和运行提供坚实的保障。
四、缺相保护装置的技术进展随着现代电气技术的发展，缺相保护装置的技术也在不断更新迭代。
现代缺相保护装置的主要特点是其使用了微电脑控制技术、数字信号处理技术和高速数据处理技术等先进技术手段，同时，还加入了自适应干扰抑制和智能善断定技术等先进算法，从而大大提高了缺相保护装置的精度和鉴别度。
三相电动机缺相保护电路（自我保护）
三相电动机缺相保护电路（自我保护）
一种简单、有效、经济的电动机断相自动保护方法，只须对常见电动机的控制电路进行一些改进，即可实现对电动机断相起动或运行进行自动保护。
这种电路是在原控制电路中加入了一个交流接触器J，即在B、C 两相间接入J线圈，并把它的一个常开触点串入原交流接触器KM线圈电路中。
改进电路，如图1示。
它的最大特点是将三相电源同时引入控制电路。
其工作原理：
先将组合开关Q闭合，为电动机起动做好准备。
此时主电路和控制电路同时得电，接于B、C两相间的交流接触器线圈J通电，铁芯被吸合，使串接在交流接触器KM上的常开触点J闭合。
当按下起动按钮SB2时，交流接触器KM通电吸合，主电路上的3个主触点闭合，辅助触点自锁闭合，电动机M便起动。
当电动机出现缺相时，如果缺B相或C相，交流接触器线圈J失电，串接在交流接触器线圈KM中的触点J断开，使得交流接触器线圈KM失电，于是自锁触点断开，主触点也断开，电动机失电不能起动（此时无损）或停止运转；如果缺A相，交流接触器线圈KM失电，自锁触点断开，主触点断开，电动机失电，不能起动（此时无损）或
停止运转。
这样就保证了电动机在电路缺相时不被烧毁。
三相缺相保护器跳闸原因
三相缺相保护器跳闸原因1. 引言三相缺相保护器是一种用于保护三相电动机和其他三相设备的重要装置。
它能够及时检测到三相电源中是否存在缺相情况，并在发现缺相时进行跳闸操作，以保护设备不受损坏。
本文将探讨三相缺相保护器跳闸的原因，以便更好地理解其工作原理和应用。
2. 三相缺相保护器的工作原理三相缺相保护器通过检测三相电源中的相位差来判断是否存在缺相。
三相电源中的相位差通常为120度，如果其中一相缺失，则相位差会发生变化。
三相缺相保护器通过控制电路和传感器来检测相位差的变化，并在发现缺相时触发跳闸操作。
3. 三相缺相保护器的跳闸原因三相缺相保护器跳闸的原因可以分为以下几种情况：3.1. 电源供电不稳定如果三相电源的供电不稳定，可能会导致相位差的变化。
例如，当电源电压波动较大或存在瞬态电压干扰时，可能会引起相位差的变化，从而触发三相缺相保护器的跳闸操作。
3.2. 电动机运行异常三相缺相保护器通常与电动机配合使用，用于保护电动机。
如果电动机本身存在故障或运行异常，可能会导致相位差的变化，从而触发三相缺相保护器的跳闸操作。
例如，电动机发生短路、过载或过热等故障时，都可能引起相位差的变化。
3.3. 三相电源线路故障三相电源线路中的故障也是触发三相缺相保护器跳闸的常见原因之一。
例如，当电源线路中发生短路、断路或接触不良等故障时，会导致电流不平衡或相位差发生变化，从而触发三相缺相保护器的跳闸操作。
3.4. 三相缺相保护器本身故障三相缺相保护器本身也可能存在故障，例如控制电路损坏、传感器故障等，这些故障都可能导致保护器误判并进行跳闸操作。
在这种情况下，需要对保护器进行维修或更换。
4. 预防三相缺相保护器跳闸的措施为了避免三相缺相保护器的频繁跳闸，可以采取以下措施：1.确保电源供电稳定：及时修复电源故障，使用稳定的电源设备，避免瞬态电压干扰。
2.定期检查和维护电动机：定期检查电动机的运行状况，保持良好的维护；及时处理电动机故障，避免异常运行导致相位差变化。
工业维护三相电动机缺相保护的应用
关键词：三相电动机；缺相故障；保护电路；电路改进；故障对比三相电动机作为一种不可或缺的设备，在天车、消防泵、水泵、风泵、油泵、空气压缩机、大型车床等有着广泛的应用。
三相电动机为大多数设备提供着动力，一个现代化的工厂甚至需要几百到上万台电动机，因此三相电动机的事故率严重影响着工业生产的效率、安全和维护成本。
然而在各种设备在出厂设计和制造过程中，三相电动机启动和运行控制电路，大部分采用降压启动（即星-三角形启动、自耦变压器降压启动等），决大多数在控制方面仅仅考虑电压不足时的保护[1]，没有考虑当三相交流电出现缺相时如何对电动机进行控制保护。
然而，电源缺相，对三相电动机的启动和运行危害很大，极易造成电动机烧损，常常给生产带来不便，造成企业损失。
在长期实际维护中，对三相电机故障原因进行了统计分析，故障原因占比如图1所示。
其中，三相电机缺相故障占比达到71%，三相电机缺相是造成电动机损毁的主要原因[2]，其造成的安全隐患和经济损失不可轻视。
如何进行三相电机的缺相保护是工业维护的重中之重。
现在，对三相电动机的缺相保护已较多采用电子电路缺相保护、集成电路缺相保护等[3、4]，但这些保护方法，电路复杂价格较贵，不利于降低企业成本。
本文选择一种三相电机永不缺相启动和运行的控制线路[5]应用在三相电机中，在不添加缺相保护器的前提下，同时不改变原有设备性能，对三相电动机控制电路稍调整，就达到缺相保护功能的方式，有效保护三相电动机。
1缺相保护原理根据三相交流异步电机启动和运行控制原理要求，在原有三相电机控制线路基础上稍作调整，使其控制线路具有缺相保护作用[6]，电路如图2（a）所示。
图2（a）中SB1启动常开按钮，SB2停机常闭按钮，KA继电器，KM接触器，FU熔断器，FR热继电器。
1）启动原理如图2所示，先将按钮（SB1）触头闭合，A相电源流经继电器（KA）线圈取B相电源得电，使得串联在继电器（KA）触头闭合，同时A相电源经过接触器（KM）线圈与继电器（KA）闭合触头取C相电源得电，接触器（KM）工作，电机就启动运转。
浅谈三相电机缺相保护
浅谈三相电机缺相保护在三相电动机的运行过程中，三相电源或三相电动机绕组断一相，称为电动机的缺相运行，俗称“走单相”，这是一种故障状态。
当三相电动机缺相启动时，只听得“嗡翁”声，而电机不转，假设不立即切断电源，绕组将很快烧毁。
假设正常运行时缺相，负载不大，电动机可维持运转，但时间不长，绕组也会因过热而烧毁。
为什么三相电动机缺相运行被烧毁呢？当发生一相断相时，电动机将在单相电源所产生脉动磁场中低速旋转至堵转，定子电流很大，致使绕组很快过热而烧毁。
Δ接法电动机正常运行时，相电流是电动机额定电流的0.58倍，如图〔1〕所示，当A相断路时，a、c绕组串联再与b绕组并接在B、C相上，在额定负载情况下，b相绕组的相电流将是最大，为正常运行的2倍，〔即为电动机额定电流的1.16倍〕，引起绕组过热。
当我们翻开电动机端盖检查时，如果看到一相绕组烧焦而另两相绕组良好，就是Δ接法电动机缺相运行造成的后果。
对于Y接法的电动机，如图〔2〕所示，当A相断路时，b、c绕组接在B、C两相上运行。
在额定负载情况下，A相电流为零，b、c两相绕组的电流增大到额定电流的1.732倍，使绕组过热。
当我们翻开电动机端盖检查时，如看到两相绕组烧坏而另一相绕组完好，就是Y接法电动机缺相运行造成的事故。
从以上分析可知，两种接法的电动机，当缺相运行时，都会使某一相绕组〔Δ〕或某两相绕组〔Y〕的相电流和线电流增大，但增大的电流还不能使熔丝熔断。
因为电动机熔丝的额定电流都取电动机额定电流的1.5倍以上，而熔丝的熔断电流又是熔丝额定电流的1.3∽2.1倍，所以能使熔丝熔断的最小电流应为1.5*1.3=1.95倍电动机的额定电流，而电动机无论那种接法，缺相运行的线路电流都只增大为电动机额定电流的1.732倍，所以不能使另两相熔丝熔断。
当缺相运行，电动机温度上升很快，容易烧毁电动机。
引起三相电动机缺相运行的原因一般为：A、当总电源线路上其他设备故障引起一相断电，接在该电源线路上的其他三相设备就会缺相运行。
三相电动机缺相作业的详细应对办法和常用办法
三相电动机缺相作业的详细应对办法和常用办法在三相电动机的作业进程中，三相电源或三相电动机绕组断一相，称为电动机的缺相作业，俗称“走单相”，这是一种缺陷状况。
当三相电动机缺相主张时，只听得“嗡翁”声，而电机不转，若不当即堵截电源，绕组将很快焚毁。
若正常作业时缺相，负载不大，电动机可坚持作业，但时刻不长，绕组也会因过热而焚毁。
lt;XML:NAMESPACEPREFIX=O/>一、在实习中有一半以上的电动机焚毁事端都是缺相作业所构成的，有必要致使留心。
怎样防止这种状况呢？咱们的详细办法是：加强作业中的监督与查看，挨近留心电动机的温度、电流、转速的改动，发现缺陷及时打扫。
严峻电器施工质量，尽量防止触摸不良，接头松动，熔丝、导线的机械危害等。
单股导线应弯圈压接，多股导线应选用适宜的线鼻子压接，一同压接时不要忘了上绷簧垫子。
电动机短路保护尽量不必熔断器，改用空气开关。
设置独自的缺相保护设备。
二、三相电动机缺相保护的办法和设备许多，首要有电机参数平衡查观念和热效应法。
在电机参数平衡查观念又包含电压、电流、零序电压、断丝电压四种。
电压型缺相保护如图一所示，当A相O点以上断线时，电机处于缺相作业状况，P、Q两点电压为正常值。
不管哪种接法的电动机，根据分压原理，O点相对别的两相电压降低为正本的一半，约为190V分配，而沟通触摸器开释动作电压的方案为20%—75%Ue，故沟通触摸器不能牢靠地开释，无法起到正常的保护效果。
再者，如线路在O点以下发作断相（如电动机接线端子未接好），则此刻O、P、Q三点均为正常的电压，根柢谈不上保护。
咱们运用缺相后，缺相查亮点电压有必定凹凸的降低这一特征，经过电子线路来结束缺相保护，正常作业时，稳压二极管作业于击穿状况，继电器吸合。
比方A相缺相后，A相的电压降低，稳压二极管截止，断开电动机操控电路。
当然运用电压断信任号可以做出许多的电子断相保护设备。
电压型缺相保护的利益是制作简略，通用性强，不思考电动机的功率巨细。
热继电器缺相保护原理概述
热继电器缺相保护原理概述三相电动机缺相是造成三相异步电动机烧坏的主要原因之一。
用于保护电动机的热继电器的动作电流通常是按电动机的额定电流(线电流)进行整定的。
如果热继电器所保护的电动机是Y接法，热继电器的整定电流与电动机绕组电流(相电流)相同，当线路发生一相断电时，另外两相电流便增大很多，由于线电流等于相电流，流过电动机绕组的电流和流过热继电器的电流增加比例相同，因此普通的两相或三相热继电器可以起到保护作用。
但是，如果电动机是Δ形接法，当发生断相时，由于电动机的相电流与线电流不等，流过电动机绕组的电流和流过热继电器的电流增加比例不相同，而热元件又串联在电动机的电源进线中，按电动机的额定电流即线电流来整定，整定值较大。
当故障线电流达到额定电流时，在电动机绕组内部，电流较大的那一相绕组的故障电流将超过额定相电流，便有过热烧毁的危险。
所以△接法必须釆用带断相保护的热继电器。
带有断相保护的热继电器是在普通热继电器的基础上增加一个差动机构，对三相电流进行比较。
差动式断相保护装置结构原理如图1.28所示。
热继电器的导板改为差动机构，由上导板1、下导板2及杠杆5组成，它们之间都用转轴连接。
图1.28(a)为通电前机构各部件的位置。
图1.28(b)为正常通电时的位置，此时三相双金属片都受热向左弯曲，但弯曲的挠度不够，所以下导板向左移动一小段距离，继电器不动作。
图 1.28(c)是三相同时过载时的情况，三相双金属片同时向左弯曲，推动下导板向左移动，通过杠杆5使常闭触点立即断开。
图 1.28(d)是某相断线的情况，这时该相双金属片逐渐冷却降温，端部向右动，推动上导板1向右移。
而另外两相金属片温度上升，端部向左弯曲，推动下导板2继续向左移动。
由于上、下导板一左一右移动，产生差动作用，通过杠杆的机械动作，使常闭触点打开，断开控制线路，起到保护电动机的作用。
三相交流电动机缺相运行及相关保护配置分析
2012年第30期(总第45期)科技视界Science &Technology VisionSCIENCE &TECHNOLOGY VISION 科技视界0前言三相交流电动机在现代工业生产中应用十分广泛,但三相交流电动机因缺相运行造成烧毁的事故在生产中比较多,给企业造成较大经济损失,针对三相交流电动机的缺相保护到底应该怎样去配置,应该不应该投跳闸,这已经变成一个非常重要的课题,本文就某发电公司2012年4号机组引风机轴冷风机缺相保护的相关保护配置进行了深入探讨与分析,现就三相电动机缺相运行后烧毁的故障现象及电动机缺相时各相电流的变化和产生后果及保护相关配置展开分析如下。
1电动机不平衡运行原因及现象分析三相电动机缺一相无法启动,但是三相电动机在运行中缺一相仍能运行,被称为缺相运行。
引起电动机缺相运行的原因多种多样,可分为两大类:1)电源缺相:电源缺相即输入电机的电源缺相造成,此类故障的原因一般有熔断器或自动断路器缺相,交流接触器缺相,热继电器缺相,接线端子缺相,或是一次线路断路;2)电机缺相:电机缺相是因为电机过热,或是轴承损坏,接头松动,机械创伤,接线端子断裂等原因造成的。
当三相电动机缺相运行时的外部现象主要有以下几个方面:1)电动机电流指示高出正常值或为零;2)电动机本体及线圈温度升高;3)电动机振动增大,声音异常;4)电动机转速下降;5)电动机所带负荷出力不足。
2电动机不平衡运行时各相电流变化分析电动机正常运行时,三相电机负载对称,三相电流大小基本相等,大小小于或等于额定值。
出现一相断线后,该相线电流为零,另两相线电流会增大,对于三角形接法的电动机,在额定值下正常运行时,每相绕组的相电流为电动机额定线电流的1/√3倍。
当A 相断开,如图1所示,A、C 两相绕组串联后再与B 相绕组并联接在B、C 两相电源上运行。
在额定负载不变时,B 相绕组的相电流将是最大,为正常运行时的2倍(即为电动机额定电流的1.16倍),而A、C 两相的相电流仍不变,而线路上的线电流增大到额定电流的√3倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电机缺相保护电路设计工作原理及注意事项
专门的缺相保护装置多用在大型电机的启动运行电路中。
而对于大多数的中小型电机。
只配备有短路和过负荷保护（如附图所示）。
线路有短路故障时，空气断路器QF可以跳断，过负荷时，较大的电流可以使热继电器FR动作。
从而使接触器KM线圈失电。
起到保护作用。
而当电机在运行过程中。
由于某种原因导致缺相现象发生时，电机很快就会被烧毁。
下面介绍一种较简单的电机缺相保护电路，与原线路连接方便，动作比较可靠。
一、工作原理缺相保护电路如图中的虚线框内所示。
从三相线路中。
每相通过电容各引出一根线。
并接在一点。
形成人为的中性点，线路正常时。
中性点电压为零。
如果某一相开路。
则中性点电压升高，其与N线构成的桥式整流电路有电压输出，经电容C4滤波后。
使中间继电器KA吸合。
KA有一组常闭触点串接在原来的接触器线圈回路中。
KA吸合后，其常闭触点断开，接触器KM失电，电机停止工作，起到了保护作用。
与此同时，指示灯HL发光。
提示维修人员是缺相保护动作，加快维修人员检查和排除故障的速度。
二、元器件选择Cl～C3：油浸纸电容器，1.5F/630V；VDl～VD5：整流二极管1N4007：C4：电解电容器1201F/50V；
KA：DC24V小型中间继电器：
HL：24V的指永灯：
QF：空气断路器。
根据电机容量大小选择：
KM：交流接触器。
根据电机容量大小选择。
线圈额定电压AC220V；FR：热继电器。
根据电机容量大小选择。
三、注意事项1.本装置的整流部分利用到系统的中性线（N线），所以要求系统三相负荷比较平衡才行，如果因系统三相负荷不均致使中性线电压升高，会造成装置的误动作。
2.本电路中从三相电源中的取出点应尽量靠近电机一侧，最起码也应接在接触器的出线侧。
