基于 PLC 液体混合装置控制的设计毕业设计
毕业设计 多种液体混合PLC控制系统设计报告
（一）课程设计的背景随着科学技术的猛速发展，自动控制技术在人类活动的各个领域中应用越来越广泛。
在炼油、化工、制药等行业中，多种液体混合是必不可少的程序，而且也是其生产过程中十分重要的组成部分。
设计的多种液体混合装置利用可编程控制器可以实现在混合过程中进行精确控制，提高了液体混合比例的稳定性、运行稳定、自动化程度高，适合工业生产的需要。
（二）课程设计的目的及意义在工艺加工最初，把多种原料在合适的时间和条件下进行所需要的加工以得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是随着时代的发展，这些方式已经不能满足工业生产的实际需要。
实际生产中需要更精确、更便捷的控制装置。
随着科学技术的日新月异，自动化程度要求越来越高，原来的液体混合装置远远不能满足当前自动化的需要。
可编程控制器液体自动混合系统集成自动控制技术，计量技术，传感器技术与机电一体化装置。
充分吸收了分散式控制系统和集中控制系统的优点。
采用标准化、模块化、系统化设计，配置灵活、组态方便。
PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
他采用可以编制程序的储存器用来在其内部储存执行逻辑运算、顺序运算、计时、计数和算数运算等操作的指令，并能通过数字式或模拟式的输入和输出控制各种类型的机械或生产过程。
有以下主要特点：1）使用灵活，通用性强2）可靠性高，抗干扰能力强3）接口简单、维护方便4）体积小、功耗少、性价比高5）编程简单容易掌握6）设计施工调试周期短所以根据多种液体自动混合系统的要求与特点，我们采用PLC作为我们的控制系统。
可编程控制器指令丰富，可以接各种输出、输入扩充设备，有丰富的特殊扩展设备，其中的模拟输入设备和通信设备是系统所必需的，能够方便地联网通信。
本系统就是应用可编程序控制器PLC对多种液体自动混合实现控制。
（三）课程设计的内容实现基于S7-200多种液体混合控制系统设计。
液体混合装置控制系统plc课程设计
液体混合装置控制系统plc课程设计液体混合装置控制系统PLC课程设计引言：液体混合装置是工业生产中常见的设备，通过控制系统的设计，可以实现液体的精确配比和混合。
本文将介绍液体混合装置控制系统PLC课程设计的相关内容。
液体混合装置控制系统的设计旨在实现液体的准确配比和混合，提高生产效率和产品质量。
一、设计目标液体混合装置控制系统的设计目标是实现液体的精确配比和混合，确保产品的质量稳定和生产效率的提高。
具体包括以下几个方面：1. 实现液体的精确配比，保证混合比例准确无误；2. 控制液体流量和压力，确保液体供应的稳定；3. 控制液体温度，适应不同的生产需求；4. 监测液体混合过程中的参数，实时调整控制策略，确保混合效果。
二、系统架构液体混合装置控制系统采用PLC作为控制核心，通过传感器和执行器与液体混合装置进行信息交互。
系统架构主要包括以下几个模块：1. 传感器模块：用于采集液体流量、压力和温度等信息，将采集到的数据传输给PLC；2. PLC控制模块：接收传感器模块传输的数据并进行处理，根据设定的控制策略生成控制信号；3. 执行器模块：根据PLC生成的控制信号，控制液体的供给和混合过程；4. 人机界面模块：提供对液体混合装置控制系统的监控和操作界面，方便操作员进行参数设定和实时监测。
三、系统设计1. 传感器选择：根据不同的控制需求选择合适的传感器，如流量传感器、压力传感器和温度传感器等，确保采集到的数据准确可靠。
2. PLC编程：根据设计目标和控制策略，编写PLC程序，实现液体的精确配比和混合控制。
程序应包括液体流量、压力和温度的控制算法，以及实时监测和报警机制。
3. 执行器控制：根据PLC生成的控制信号，控制液体的供给和混合过程。
可采用电磁阀、变频器等执行器设备，确保液体供给的准确性和稳定性。
4. 人机界面设计：设计人机界面，提供参数设定、实时监测和报警信息等功能。
界面应简洁明了，操作方便，能够满足操作员的需求。
基于PLC的液位控制系统研究毕业设计(论文)
毕业设计论文基于PLC的液位控制系统研究摘要本文设计了一种基于PLC的储罐液位控制系统。
它以一台S7-200系列的CPU224和一个模拟量扩展模块EM235进行液位检测和电动阀门开度调节。
系统主要实现的功能是恒液位PID控制和高低限报警。
本文的主要研究内容：控制系统方案的选择，系统硬件配置，PID算法介绍，系统建模及仿真和PLC编程实现。
本设计用PLC编程实现对储罐液位的控制,具有接线简单、编程容易，易于修改、维护方便等优点。
关键字：储罐;液位控制;仿真;PLCAbstractThis article is designed based on PLC, tank level control system. It takes a series s7-200 CPU224 and an analog quantities of EM235 expansion module to level detection and electric valve opening regulation.System main function is to achieve constant low level PID control and limiting alarm.The main contents of this paper: the choice of the control system plan, system hardware configuration, PID algorithm introduced, system modeling and simulation, and PLC programming. PLC programming with the design of the tank level control have the advantage of simple wiring, easy programming, easy to modify, easy maintenance and so on.Key word: tank ; level ;control ;simulation ;plc目录摘要 (I)ABSTRACT ........................................................... I I 1 绪论. (1)1.1盐酸储罐恒液位控制任务 (1)1.2本文研究的意义 (2)1.3本文研究的主要内容 (2)2 控制系统方案设计 (3)2.1储罐液位控制的发展及现状 (3)2.2系统功能分析 (3)2.3系统方案设计 (4)3 系统硬件配置 (5)3.1电动控制阀的选择 (5)3.1.1 控制阀的选择原则 (5)3.1.2 ZAJP 精小型电动单座调节阀性能和技术参数介绍 (10)3.2液位测量变送仪表的选择 (13)3.2.1 液位仪表的现状及发展趋势 (13)3.2.2 差压变送器的测量原理 (13)3.2.3 差压式液位变送器的选型原则 (14)3.2.4 DP系列LT型智能液位变送器产品介绍 (15)3.3PLC机型选择 (16)3.3.1 PLC历史及发展现状 (16)3.3.2 PLC机型的选择 (18)3.3.3 S7-200系列CPU224和EM235介绍 (20)4 PID算法原理及指令介绍 (21)4.1PID算法介绍 (22)4.2PID回路指令 (24)5 系统建模及仿真 (28)5.1系统建模 (28)5.2系统仿真 (30)5.2,1 MATLAB语言中Simulink交互式仿真环境简介 (30)5.2.2 系统仿真 (31)第6章系统编程实现 (33)6.1硬件设计 (33)6.1.1 绘制控制接线示意图 (33)6,1.2 I/O资源分配 (33)6.2软件设计 (34)6.2.1 STEP 7 Micro/Win V4.0 SP6编程软件介绍 (34)6.2.2 恒液位PID控制系统的PLC控制流程 (35)6.2.3 编写控制程序 (36)6.2.4 程序清单 (39)结束语 (40)参考文献 (41)致谢 (42)1 绪论1.1 盐酸储罐恒液位控制任务如图1.1所示为某化工厂稀盐酸储罐，该罐为钢衬聚四氟乙烯储罐，罐体高6米，容量为50立方米，重500千克。
液体自动混合装置的PLC控制毕业设计
毕业设计液体自动混合装置的PLC控制摘要：本文所介绍的多种液体自动混合装置是一种适用于工业环境下的新型通用自动控制装置。
在本设计中采用了日本三菱公司FX系列FX2N可编程控制器，以三种液体的混合控制为例，将三种液体按一定比例进行混合，之后对液体进行搅拌，搅拌后加热，待加热到特定温度后从容器中流出，并实现整个控制系统的自动循环控制。
在控制系统中通过装置中的液位传感器控制液体流量，温度传感器控制混合液体的温度，实现了对液体混合装置的控制。
在设计中具体完成了PLC硬件设计和软件编程，并通过系统调试，达到自动混合液体的目的，提高了液体混合生产的自动化程度和生产效率，可以用于工业上液体混合及后期加工等，基本适合于工业生产要求，其便于维修和保养。
关键词：多种液体；混合装置；自动控制；PLCAutomatic liquid mixing device PLC controlABSTRACT: This text is introducing at Counts Various Liquids Automatic to mix with PLC. The control system is a kind of new in general use automatic control device that be applicable to the industry environment, which uses FX series model FX2N PLC made by Mitsubishi Electric of Japan to complete the control of the device that used to mix the liquid. The design of the three liquid mixture in control as an example, is to a certain proportion by the three liquid mixture, after beat up the mixture, then calefaction the mixture, and form a circle. It through the process liquid level sensor to control liquid flux, have finished the hardware design of PLC and software programming, and debugged and tested the whole system. In conclusion, the device is capable of mixing the liquid automatically. The technique improves the automation extent of the liquid production line and productivity. It can use for the liquid on the industry mix with and the post-process and so on; basic suitable for the industry produces the request, easy operation, repair and maintenance.Keywords: Variety Of Liquid ；Mixed Devices ；Automatic Control ；PLC目录1.绪论 (1)1.1课题背景 (1)1.2技术的发展趋势 (1)1.3设计的目的 (2)2.可编程控制器的基本结构及工作原理 (3)2.1可编程控制器的基本结构 (3)2.1.1中央处理器 (3)2.1.2存储器 (4)2.1.3输入/输出（I/O）模块 (4)2.1.4编程器 (4)2.1.5电源 (5)2.2可编程控制器的工作原理 (5)2.3可编程控制器的主要功能 (6)2.4可编程控制器的主要特点 (6)3.液体自动混合装置的PLC实现 (8)3.1 液体混合装置示例 (8)3.2 液体混合装置控制要求 (9)3.3 PLC硬件的选择 (11)3.4 PLC硬件的实现 (13)3.4.1 机型选择 (13)3.4.2 I/O点数分配 (14)3.4.3液体混合装置I/O外部接线图 (14)3.5 PLC软件的实现 (15)3.5.1软件编程的基本知识 (15)3.5.2液体自动混合装置控制程序 (16)3.5.3控制梯形图 (18)3.5.4语句表 (19)4.结论 (20)参考文献 (21)致谢 (22)外文翻译 (23)附件 (52)1.绪论1.1课题背景随着科学技术的迅猛发展，自动控制技术在人类活动的各个领域中应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要指标。

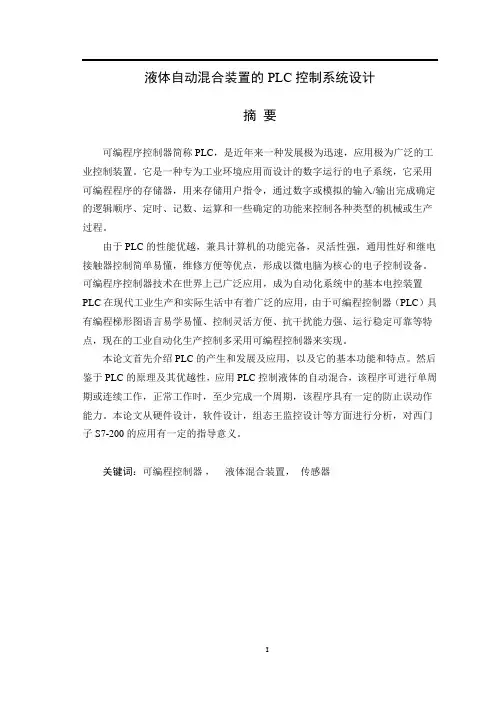

液体自动混合装置的PLC控制系统设计
液体自动混合装置的PLC控制系统设计摘要可编程序控制器简称PLC，是近年来一种发展极为迅速，应用极为广泛的工业控制装置。
它是一种专为工业环境应用而设计的数字运行的电子系统，它采用可编程程序的存储器，用来存储用户指令，通过数字或模拟的输入/输出完成确定的逻辑顺序、定时、记数、运算和一些确定的功能来控制各种类型的机械或生产过程。
由于PLC的性能优越，兼具计算机的功能完备，灵活性强，通用性好和继电接触器控制简单易懂，维修方便等优点，形成以微电脑为核心的电子控制设备。
可编程序控制器技术在世界上己广泛应用，成为自动化系统中的基本电控装置PLC在现代工业生产和实际生活中有着广泛的应用，由于可编程控制器（PLC）具有编程梯形图语言易学易懂、控制灵活方便、抗干扰能力强、运行稳定可靠等特点，现在的工业自动化生产控制多采用可编程控制器来实现。
本论文首先介绍PLC的产生和发展及应用，以及它的基本功能和特点。
然后鉴于PLC的原理及其优越性，应用PLC控制液体的自动混合，该程序可进行单周期或连续工作，正常工作时，至少完成一个周期，该程序具有一定的防止误动作能力。
本论文从硬件设计，软件设计，组态王监控设计等方面进行分析，对西门子S7-200的应用有一定的指导意义。
关键词：可编程控制器，液体混合装置，传感器Design of liquid mixing control system based on PLCABSTRACTProgrammable logic controller is called PLC for short.It develops fastly,and has a wide use as industricial controlling device.It is a electronic system which oporates digitally,and it is designed for industrial enviroment application. The memory it adopts is programmable,and it stores user instruction.Through the digital or anolog input/output,PLC can wok by set logic sequence,can time ,can count,can operate, and can complete other else functions.So it can control all kinds of mechanical procejures and production procejures.Because of its high performance ,mutiple functions like a computer,high flexibility,good commonality,simple and pellucid relay-contactor controlling,easy mantainace and other else merits, people begin to take microcompute as the core controlle to control the electronic equipment . PLC was widely used all around the world..Owing to its easy-to-learn and easy-to-undersdand ladder diagram programmable languge,flexible and convenient controlling methods,good capacity of resisting disturbance,reliable operaion and so on features , PLC is extensively used in industricial automatic production.This passage firstly introduces the production,the development of Programmable Logic Controller( Called PLC for short), and its basic function and characteristics.According to its main principle and excellent quality,we can use PLC to control the mixing of two kinds of liquid. This controlling prosess can make a single circle or circle in succession, At work time, it can finish one circle at least.This procedure also has the ability of preventing bad moving.This passage introduces the design of hardware,the design of software and the design of supervisory control using the king of configuration.This will be helpful for the studying of the simens S7-200.KEY WORDS: PLC , Liquid mixing device , Sensors目录前言 (1)第1章绪言 (2)第2章液体混合装置的控制的硬件设计 (6)2.1液体混合装置结构及控制要求 (6)2.2 硬件选用 (7)2.2.1选择接触器 (7)2.2.2选择搅拌电机 (9)2.2.3选择小型三极断路器 (11)2.2.4选择液位传感器 (12)2.2.5选择电磁阀 (13)2.2.6选择泄压阀 (15)2.3 S7-200的CPU的选择 (16)第3章液体混合装置的控制的软件设计 (21)3.1控制要求及分析： (21)3.2两种液体混合装置的输入/输出分配 (23)3.3两种液体混合装置的输入/输出接线图 (24)3.4两种液体混合装置的梯形图 (25)第4章液体混合装置的控制的组态王监控设计 (29)4.1组态王选择 (29)4.2组态画面监视设计 (29)第4章系统常见故障分析及维护 (38)4.1 系统常见故障分析及维护 (38)4.2 系统故障分析及处理 (39)4.3 系统抗干扰性的分析和维护 (41)结论 (43)谢辞 (44)参考文献 (45)附录 (46)前言随着科技的发展，PLC的开发与应用把各国的工业推向自动化、智能化。
液体混合装置PLC控制系统设计
1.液体混合装置PLC控制系统设计一、题目控制要求：液体混合装置示意图如图1所示。
初始状态，电磁阀Y1、Y2、Y3以及搅拌电机M 和加热电炉H状态均为OFF，液位传感器L1、L2、L3状态均为OFF。
按下起动按钮SB1，开始注入液体A，当液面高度达到L2时，停止注入液体A，开始注入液体B，当液面上升到L1时，停止注入液体,开始搅拌10S，10S后继续搅拌，同时加热5S，5S后停止搅拌，继续加热8S。
8S后停止加热，同时放出混合液体C，当液面降至L3时，继续放2S，2S后停止放出液体，同时重新注入液体A，开始下一次混合。
按下停止按钮SB2，在完成当前的混合任务后,返回初始状态。
搅拌电机采用三相异步电机，单向运转.图1 液体混合装置示意图二、设计要求1．进行I/O地址分配；2．画出主电路和程序流程图；3．编写控制程序并调试.2。
总体方案论证本设计要求完成两种溶液混合装置的自动控制，目前在自动化控制领域常用的控制方式主要有：继电器—接触器控制系统、可编程序控制器控制、总线式工业控制机控制、分布式计算机控制系统、单片机控制。
对于两种溶液混合装置的自动控制系统初步选定采用继电器-接触器控制和可编程序控制器控制。
可编程序控制器与继电器—接触器控制系统的区别:继电器-接触器控制系统虽有较好的抗干扰能力，但使用了大量的机械触点，使得设备连线复杂，且触点时开时闭时容易受电弧的损害，寿命短,系统可靠性差.可编程序控制器的梯形图与传统的电气原理图非常相似，主要原因是其大致上沿用了继电器控制的电路元件和符号和术语，仅个别之处有些不同，同时信号的输入1输出形式及控制功能基本.上也相同.但是可编程序控制器与继电器—接触器控制系统又有根本的不同之处，主要表现在以下几个方面。
1.控制逻辑继电器控制逻辑采用硬接线逻辑, 并利用继电器机械触点的串联或并联及时间继电器等组合成控制逻辑，接线多而复杂、体积大、功耗大、故障率高，一旦系统构成后,想改变或增加功能都很困难。
基于PLC的多种液体混合控制系统的设计专科毕业设计
专科毕业设计（论文）设计题目基于PLC的多种液体混合控制系统的设计系部：电气工程系专业：船舶电气工程技术班级：船舶电气111301摘要目前，非常多的全自动操作系统出现在工业生产中，多种液体混合控制系统更是得到了快速地发展。
在最初的处理加工过程中，多种液体的原材料要在人为监控下流入混合装置，并且要满足最初设定好的时间和条件。
在自动化控制系统发展的历史过程中，继电器控制系统的弊端层出不穷，并且维修起来复杂，困难重重，所以逐步被现代化工业生产而淘汰。
多种液体混合控制装置需要设计得更可靠、更简单才能满足当下生产需求。
本文中，我要讲述的是由我设计的多种液体混合控制系统，它是基于可编程序控制器（PLC）而设计完成的。
因此，需要运用到液位传感器对液面高度进行监控。
电磁阀的应用使多种液体在流入混合控制装置的过程中起到了控制作用，搅拌电机的使用可以让多种液体达到充分的混合，混合液体经过加热器加热达到设定温度后，就会从混合装置中流出，况且此控制系统为循环控制系统。
多种液体在混合加工时，若按下了停止键，只有当整个过程加工完成后才能停止操作，这样便减少了原材料的浪费，使资源得到了完整的使用。
关键词： PLC 液体混合自动控制目录1绪论 (1)2多种液体混合装置概述 (2)2.1多种液体混合装置的组成 (2),.2.1.1液位传感器的选择 (2)2.1.2温度传感器的选择 (3)2.1.3电磁阀的选择 (4)2.1.4搅拌电机的选择 (4)2.2多种液体混合装置工作的基本原理 (4)2.2.1多种液体混合装置的液位控制 (5)2.2.2多种液体混合装置的温度控制 (5)3基于PLC的多种液体混合的控制系统 (5)3.1PLC的概述 (5)3.2 PLC的工作原理 (6)3.3基于PLC控制系统的控制要求与设计要求 (7)3.3.1控制要求 (7)3.3.2设计要求 (8)3.4液体混合控制系统的PLC选型 (8)4程序设计及调试 (9)4.1I/O分配 (9)4.2设计外围接线图 (10)4.3绘制顺序功能图 (11)4.4设计梯形图程序 (13)5.系统常见故障与维护 (16)5.1系统故障的概念 (16)5.2系统故障分析及处理 (16)5.2.1PLC主机系统 (16)5.2.2PLC的I/O端口 (17)5.2.3现场控制设备 (17)5.3系统抗干扰性的分析和维护 (17)结论 ........................................................ 错误!未定义书签。
大专毕业论文--基于PLC平台的液态混合装置设计
【摘要】工业生产中需要良好的人机界面对现场的设备进行检测与控制,传统的方法是采用控制面板上的文字来表示操作按钮的功能，数字表或者模拟表来显示现场设备的数据，存在可读性差的问题。
目前，在现代化的企业中,可编程控制器与组态软件结合提供了设计良好人机接口的方法。
设备得到更好的监控本课题主要设计多种液体混合装置组态设计的组态控制系统，通过PLC和组态软件技术的应用，实现控制液体的流量、混合比例、以及对混合装置工作过程的监控。
旨在培养我们解决实际工程问题的能力，实践动手能力及现场分析问题和解决问题的能力；设计使用的可编程控制器(PLC),功能强大，系统配置灵活，根据控制要求灵活方便地进行系统配置,组成不同I/O点数和不同功能的控制系统。
关键词：可编程控制器、可读性、现场数据ABSTRACTIndustrial production in the man—machine interface needs a good on-site equipment for testing and control，the traditional approach is the text on the control panel to indicate the function button operation, the digital or analog form table to display equipment at the data，there can be Reading bad problem。
At present, the modernization of enterprises, the programmable controller and configuration software provides a well—designed combination of man-machine interface methods. Better monitoring equipment 。
基于S7-200 PLC控制的液体混合装置模拟系统的设计
106EXCHANGE OF EXPERIENCE 经验交流摘要：通过西门子可编程控制器S7－200 PLC，实现对液体混合装置的自动控制。
可将两种以上液体按一定比例混合搅拌输出，满足不同生活生产的实际需求。
系统具有运行可靠性高、调试维护方便、系统移植性高等特点。
关键词：S7-200 PLC；液体混合装置；自动控制液体混合装置在食品、化工、医药等领域应用广泛。
该装置以往主要依靠人力或继电器控制运行，费时费力且精准率不高。
随着时代的发展，这些传统作业形式已经不能适应工业生产规模化、标准化和自动化的发展，寻求新的控制方法以提高生产效率，节约企业成本显得尤为重要。
本系统基于可编程控制器S7－200 PLC、液位传感器、电磁阀、搅匀电机等硬件实现对液体混合装置模拟系统的自动控制。
可编程控制器S7－200 PLC是一种小型的可编程控制器，它性价比突出，适用于各行各业，各种工控现场的控制、检测、监控与自动化运行。
本文主要阐述液体混合装置模拟系统的电路框图、输入输出地址分配、顺序功能图设计和梯形图调试几个方面。
一、系统设计要求某生产车间要求对两种液体按一定比例混合搅拌，搅拌均匀后将混合液体放出。
系统设计要求如下：上电后初始状态：A、B阀门YV1、YV2均关闭，混合C阀门YV3打开10S，将容器放空后关闭。
按启动按钮SB1后，系统按下列规律运行：阀门A打开，液体A流入容器。
当液面到达中限位SL2时，阀门A关闭，阀门B打开。
当液面到达上限位SL1时，阀门B关闭，搅匀电机开始搅匀。
搅匀电机YKM工作5s后停止搅匀，混合液体C阀门打开，放出混合液体。
当液面下降到下限位SL3时，SL3由接通变为断开，10s后，容器放空，混合阀关闭，回到初始状态，进入下一周期。
根据装置控制要求，本系统涉及两种液体的混合，根据液体的特性选用合适的液位传感器，若非腐蚀性液体，则考虑采用投入式液位传感器、普通液体常闭型电磁阀。
若是腐蚀性液体，则需要三个非接触感应式液位传感器与耐腐蚀性常闭型电磁阀。
基于PLC的液位控制系统毕业设计论文
基于PLC的液位控制系统毕业设计论文目录1. 内容概述 (2)1.1 研究背景 (3)1.2 研究目的 (4)1.3 研究意义 (4)1.4 国内外研究现状 (5)1.5 论文结构 (6)2. PLC控制系统基础 (7)3. 液位控制系统需求分析 (9)3.1 系统概述 (10)3.2 系统功能需求 (11)3.3 系统性能指标 (12)3.4 系统设计约束 (14)4. 液位控制系统硬件设计 (15)4.1 硬件组成及连接方式 (17)4.2 传感器选型及安装方式 (18)4.3 执行器选型及安装方式 (20)4.4 PLC选型及安装方式 (22)4.5 电气接线及调试 (24)5. 液位控制系统软件设计 (24)5.1 软件架构设计 (26)5.2 控制算法设计 (28)5.3 PLC程序编写 (29)5.4 仿真与调试 (31)6. 系统集成与测试 (33)6.1 系统集成方案设计 (34)6.2 系统测试与验证 (36)6.3 结果分析与讨论 (37)7. 结论与展望 (38)7.1 研究成果总结 (39)7.2 进一步研究方向建议 (40)1. 内容概述本毕业设计论文旨在深入研究和探讨基于可编程逻辑控制器（PLC）的液位控制系统设计与实现。
通过系统化的设计流程，结合理论分析与实际应用，全面阐述PLC在液位控制中的关键作用及其优化策略。
随着工业自动化技术的不断发展，液位控制作为工业生产过程中的重要环节，其精确性和稳定性对于保障产品质量和生产效率具有至关重要的作用。
PLC作为一种高效、可靠的工业控制设备，在液位控制领域得到了广泛应用。
本研究将围绕基于PLC的液位控制系统展开深入研究。
PLC具有强大的数据处理能力，能够实时监控液位变化，并根据预设的控制算法输出相应的控制信号。
PLC的可靠性高、抗干扰能力强，能够在恶劣的工业环境下稳定运行。
PLC还具有易于扩展和维护的特点，便于用户根据实际需求进行系统升级和改造。
多种液体自动混合装置的PLC控制毕业设计论文
多种液体自动混合装置的PLC控制毕业设计论文一、《多种液体自动混合装置的PLC控制毕业设计论文》本论文主要研究和探讨多种液体自动混合装置的PLC控制系统设计。
随着工业自动化的不断发展，液体的精确混合成为了许多工业生产过程中的关键环节。
多种液体自动混合装置作为一个高效、精确的液体混合解决方案，已经在多个领域得到广泛应用。
本文将从系统设计、PLC控制系统构建、程序设计等方面，对多种液体自动混合装置的PLC控制系统进行详细的阐述和探讨。
在现代工业生产过程中，液体的精确混合是一项至关重要的技术。
这不仅关乎产品质量，还涉及到生产效率和成本控制。
开发一种高效、精确的液体自动混合装置具有重要的实际意义。
PLC（可编程逻辑控制器）作为一种先进的工业控制装置，具有高度的灵活性和可靠性，被广泛应用于各种工业控制系统中。
本文将研究如何将PLC控制系统应用于多种液体自动混合装置中，以提高混合精度和效率。
多种液体自动混合装置主要由液体供应系统、混合系统、控制系统等部分组成。
液体供应系统负责提供需要混合的各种液体；混合系统则负责将各种液体进行混合；而控制系统则是整个装置的核心，负责控制液体的供应和混合过程。
在本设计中，我们将采用PLC作为控制系统的核心。
PLC控制系统主要由PLC控制器、触摸屏、传感器、执行器等部分组成。
PLC控制器是系统的核心，负责接收传感器信号，并根据预设的程序输出控制信号；触摸屏则用于显示混合过程的各种参数和状态，以及进行人工操作；传感器用于检测混合液体的各种参数，如液位、温度、浓度等；执行器则负责执行PLC控制器的控制命令，控制液体的供应和混合过程。
PLC控制系统的程序是系统的灵魂，它决定了系统的运行方式和性能。
在程序设计阶段，我们需要根据混合液体的要求和工艺过程，设计合适的控制算法和逻辑。
还需要考虑系统的安全性和稳定性。
在本设计中，我们将采用模块化程序设计方法，将系统划分为多个模块，每个模块负责一部分功能，这样不仅可以提高程序的清晰度，还可以方便后期的维护和修改。
基于plc的液体混合系统的控制毕业设计
基于plc的液体混合系统的控制毕业设计一、研究背景随着工业自动化的不断发展，PLC（可编程逻辑控制器）作为一种重要的控制器件，被广泛应用于各个领域。
其中，在液体混合系统中，PLC 也扮演着重要的角色。
液体混合系统是指将两种或多种不同的液体按照一定比例混合，以达到特定的化学反应或工艺要求。
因此，在液体混合系统中，PLC可以通过对各个部件进行精准控制，实现液体流量、温度等参数的精确调节和监控。
二、研究目标本毕业设计旨在基于PLC实现液体混合系统的控制，并能够实时监测和记录各项参数变化。
具体目标如下：1. 设计并构建一个完整的液体混合系统。
2. 选用适当的传感器和执行器，并设计相应的电路。
3. 编写PLC程序，实现对液体流量、温度等参数进行精确调节和监测。
4. 实时记录各项参数变化，并能够生成相应报表。
三、研究内容1. 液体混合系统硬件设计（1）液体混合系统的结构设计液体混合系统的结构设计需要考虑到液体的流动性和混合效果。
一般来说，液体混合系统包括进料系统、混合系统和出料系统三个部分。
其中，进料系统包括进料管道、泵、阀门等部件；混合系统包括搅拌器、加热器等部件；出料系统包括出料管道、阀门等部件。
（2）传感器和执行器的选用在液体混合系统中，需要选用适当的传感器和执行器来实现对各项参数进行监测和调节。
例如，可以选用流量传感器、温度传感器等来监测液体流量和温度；可以选用电磁阀、气动阀等执行器来控制进料管道和出料管道的开关。
（3）电路设计根据所选用的传感器和执行器，需要设计相应的电路。
例如，可以采用模拟量输入模块来接收流量传感器输出的模拟信号；可以采用数字量输出模块来控制电磁阀或气动阀。
2. PLC程序设计根据硬件设计完成后，需要编写PLC程序实现对液体混合系统进行控制。
PLC程序需要实现以下功能：（1）监测液体流量和温度，并实时调节。
（2）实现进料管道和出料管道的开关控制。
（3）实现搅拌器的开关控制。
（4）实时记录各项参数变化，并能够生成相应报表。
基于PLC的液位控制系统毕业设计论文
基于PLC的液位控制系统毕业设计论文随着工业自动化水平的不断提高，液位控制系统在工业领域中得到了
广泛的应用。
液位控制系统是通过感知到液体的高度来实现对液位的控制，常用于储罐、水塔等场所，以确保液位在安全范围内。
本篇毕业设计论文将基于PLC（可编程逻辑控制器）设计一个液位控
制系统。
PLC是一种专门用于工和生产过程中的自动化控制的计算机控制
系统。
本设计将通过PLC来实现对液位的检测和控制，并结合开关、传感
器和执行器等设备实现自动液位控制。
在设计过程中，首先需要对液位控制系统的硬件架构进行规划。
本设
计将使用PLC作为控制核心，并结合液位传感器、执行器和HMI（人机界面）等设备来完成整个系统。
同时，需要对传感器和执行器的选型进行讨论，并确定合适的设备参数。
其次，将进行软件编程工作。
通过PLC的编程软件，将液位传感器与PLC进行连接，并设置液位控制的逻辑程序。
根据液位高度的变化，PLC
将实时采集并处理液位信号，然后通过输出信号控制执行器，实现液位的
自动控制。
同时，将设计一个简单直观的人机界面，能够实时显示液位的
变化情况，方便操作和监控。
最后，需要进行液位控制系统的测试和验证。
通过模拟液位的变化情况，测试液位控制系统的响应速度和准确性。
根据测试结果，进行相应的
调整和改进，使其达到设计要求。
综上所述，本设计将通过PLC实现液位控制系统的设计和开发，并通
过对硬件和软件的完善，使其具备良好的稳定性、响应速度和准确性。
该
设计具有一定的实用价值，可在工业领域中得到广泛的应用。
毕业设计_PLC控制液体自动混合装置 精品
摘要在众多生产领域中，经常需要对贮槽，贮罐，水池等容器中的液位进行监控，以往采用传统的继电器接触器控制，使用的硬件连接多，可靠性差，自动化程度不高，目前已有许多的企业采用先进控制器对传统的控制器进行改造，大大提高了控制系统的可靠性和自动化程度，为企业提供了更可靠的生产保障。
本文介绍了基于FX2N型号的可编程控制器（PLC），组态软件的液面控制系统的设计方案，采用PID算法实现液面的自动控制。
利用组态软件设计人机画面，通过串行口和可编程控制器通信实现控制系统的实时监控，现场数据的采集和处理，其结构简单，监控系统不仅自动化程度高，还具有在线修改功能，灵活性强。
关键词：PLC 液面控制触摸屏变频AbstractIn many areas of production, often need to tank of the storage tanks, tank containers, liquid level of monitoring, the traditional relay-contactor, using the hardware connection, poor reliability, automation degree is not high, many enterprises to adopt advanced controller to improve the traditional, greatly improving the reliability and degree of automation control system, provides a more reliable guarantee for the production of enterprises.This paper introduces a programmable controller based on FX2N model (PLC), design of liquid level control system configuration software, using PID algorithm to realize automatic control of liquid level. Using configuration software to design man-machine interface, through the serial port and can realize real-time monitoring control system for communication programming controller, field data collection and processing, the structure is simple, the monitoring system is not only a high degree of automation, but also changes with the online function, flexibility.Key words: PLC level control touch screen frequency converter目录摘要 (1)Abstract (2)目录 (3)第一章绪论 (5)1.1本课题设计背景 (5)1.2本课题设计内容 (6)1.3本课题设计的目的和意义 (6)第二章系统控制方案的确定 (8)2.1 采用PLC控制液体自动混合的优点 (8)2.2 系统设计的基本步骤 (8)2.3 系统控制方案 (9)第三章系统硬件设计 (11)3.1可编程控制器（PLC）的选型 (11)3.1.1 PLC机型的选择与特点 (11)3.1.2 模拟量输入输出模块（FX0N-3A） (13)3.2 水泵选型 (14)3.3 变频器选型 (15)3.4 触摸屏 (16)3.4.1 触摸屏的工作原理 (16)3.4.2 触摸屏的主要类型 (16)3.5 液位传感器 (17)3.5.1 液位传感器简介 (17)3.5.2 液位传感器的工作原理 (17)3.6 流量计 (18)3.6.1 电磁流量计简介 (18)3.6.2 电磁流量计的工作原理 (18)3.7 硬件接线图 (18)第四章 PID控制器的设计 (21)4.1 PID控制算法及特点 (21)第五章系统软件设计 (23)5.1 程序设计编程基本原则与注意问题 (23)5.1.1 程序设计（梯形图）编程基本原则 (23)5.1.2 程序设计注意问题 (23)5.2 程序设计 (23)5.3 变频器参数设定 (24)5.5元器件列表 (25)第六章PLC如何控制液面 (27)6.1 自动控制液面 (27)总结 (29)致谢 (31)参考文献 (32)附录一程序流程图 (33)附录二程序 (34)附录三系统结构图 (35)附录四PLC外部接线图 (35)附录五主电路图 (35)第一章绪论1.1本课题设计背景20世纪20年代起，人们把各种继电器、定时器、接触器及其触点按一定的逻辑关系连接起来组成控制系统，控制各种生产机械，这就是大家所熟悉的传统继电接触器控制系统.由于它结构简单、容易掌握、价格便宜，在一定范围内能满足控制要求，因而使用面甚广，在工业控制领域中一直占主导地位.但是继电接触器控制系统有明显的缺点：设备体积大，可靠性差，动作速度慢，功能少，难与实现较复杂的控制，特别是由于它是靠硬连线逻辑构成的系统，接线复杂，当生产工艺或对象改变时，原有的接线和控制盘就要更换，所以通用性和灵活性较差.20世纪60年代末期，美国的汽车制造业竞争激烈，各生产厂家的汽车型号不断更新，它必然要求生产线的控制系统亦随之改变，以及对整个开展系统重新配置.为抛弃传统的继电接触器控制系统的束缚，适应白热化的市场竞争要求，1968年美国通用汽车公司公开向社会招标，对汽车流水线控制系统提出具体要求，归纳起来是：（1）编程方便，可现场修改程序（2）维修方便，采用插件式结构（3）可靠性高于继电器控制装置（4）体积小于继电器控制盘（5）数据可直接送入管理计算机（6）成本可与继电器控制盘竞争（7）输入可以是交流150V以上（8）输出为交流115V，容量要求在2A以上，可直接驱动接触器，电磁阀等（9）扩展时原系统改变最小（10）用户存储器至少能扩张到4KB（适应当时汽车装配过程的需要）十项指标的核心要求是采用软布线（编程）方式代替继电控制的硬接线方式，实现大规模生产线的流程控制。
基于西门子PLC液体药品成分混合的控制设计 毕业设计
黑龙江科技学院毕业设计基于西门子PLC液体药品成分混合的控制设计系部电子信息工程专业名称电子信息科学与技术班级电子信息科学与技术 2 班姓名高亮学号 2007018666指导教师魏娜2010年11月28日基于西门子PLC液体药品成分混合的控制设计指导老师：威娜2007电子信息科学与技术专业学号2007018666 姓名高亮摘要PLC是以计算机技术为核心的通用自动控制装置，也可以说它是一种用程序来改变控制功能的计算机。
随着微处理器、计算机和通信技术的飞速发展，可编程序控制器PLC已在工业控制中得到广泛应用，而且所占比重在迅速的上升。
PLC 主要由CPU模块、输入模块、输出模块和编程装置组成。
它应用于工业混合搅拌设备，使得搅拌过程实现了自动化控制、并且提升了搅拌设备工作的稳定性，为搅拌机械顺利、有序、准确的工作创造了有力的保障。
本文所介绍的多种液体混合的PLC控制程序可进行单周期或连续工作，具有断电记忆功能，复电后可以继续运行。
另外，PLC还有通信联网功能，再通过WINCC组态，可直接对现场监控、更方便工作和管理。
关键词：可编程序控制器PLC；液位传感器；定时器；Based on PLC control system of mixing effciengTutor: zhang qiang2008 electric automation level No: 200812633 Name: Li xinAbstractComputer technology as the core of PLC in the general automatic control equipment, it is a kind of program to change control function of the computer. As microprocessors, computer and communication technology, the rapid development of PLC programmable controller has widely applied in industrial control, and the proportion of the rapid rise in. PLC mainly consists of CPU module, input and output module and programming module device. It is applied in industry, mixing equipment mixing process realized automation control, and improved the stability, agitate equipment work for the mixing machine smoothly, orderly, accurate working creates powerful guarantee. This paper introduces various liquid mixture of PLC control procedures can be a single cycle or continuous working memory function, can continue running after, wired back. In addition, PLC and communications, networking WINCC configuration, but through direct to site monitoring and management, and more convenient.Key words:PLC programmable controller, Level sensor, The timer,目录第一章引言 (1)第二章总体方案设计 (14)第三章硬件设计 (18)3.1硬件选型，根据PLC的输入、出点数，控制功能选择适用型号的PLC .. 18 3.1.1PLC机型选择 (18)3.1.2PLC容量选择 (20)3.1.3I/O模块的选择 (20)3.1.4电源模块的选择 (21)3.1.5设备型号选择 (22)3.2外部接线图 ....................................................................... 错误！未定义书签。
基于PLC的液体混料罐控制系统设计本科毕业设计
基于PLC的液体混料罐控制系统设计目录摘要 (1)关键字 (1)一、概述 (2)1.1液体混合系统的发展前景 (2)1.2液体混合系统的应用价值 (3)二、混料罐控制系统方案设计 (4)2.1 方案设计原则 (4)2.2 系统的总体设计要求 (4)2.3 总体结构设计方案 (5)2.4 控制对象分析 (5)三、混料罐控制系统的硬件设计 (6)3.1 选择PLC............................................. . (6)3.2 选择接触器 (7)3.3 选择搅拌电机 (8)3.4 小型三极断路器的选择 (9)3.5 液位传感器的选择 (10)3.6 选择电磁阀 (11)3.7 选择热继电器 (12)3.8 PLC I/O点分配 (12)3.9 主电路的设计 (13)四、混料罐控制系统的程序设计 (15)4.1 分析控制要求 (15)4.2 梯形图执行原理分析 (16)五、总结....................................................错误!未定义书签。
参考文献. (23)基于PLC的液体混料罐控制系统设计王峰 11机电13班摘要随着科技的发展，PLC的开发与应用把各国的工业推向自动化、智能化。
强大的抗干扰能力使它在工业方面取代了微型计算机，方便的软件编程使他代替了继电器的繁杂连线，灵活、方便，效率高。
本设计主要是对两种液体混合搅拌机PLC控制系统的设计，在设计中针对控制对象：三只传感器监视容器高、中、低液位，设三电磁阀控制液体A、B输入与混合液体C输出，设搅拌电机M。
工艺流程是：启动后放入液体A至中液位后，关A，放液体B 至高液位，关B，启动搅拌电机M，当搅拌电机正反转3次后停止搅拌，开阀放出混合液体C，当到达低液位后延时2S放空后关阀，又重复上述过程，要求工作过程中按下停止按纽后搅拌器不立即停止工作，完成当前工作循环后再停止搅拌器。
液体混合装置毕业设计
毕业设计任务书设计题目：液体自动混合装置PLC控制设计的主要任务及目标：主要任务：H为高液面传感器，M为中液面传感器，L为低液面传感器。
当液面淹没传感器时，各传感器的控制触电接通，否则为断开状态。
电磁阀YV1、YV2、YV3分别为控制甲乙丙三种液体流入的电磁阀，M为搅拌电动机，YV4为混合后液体的排放阀。
具体控制如下：（1）、初始状态时，容器为空容器，电磁阀YV1、YV2、YV3、YV4均为关闭状态。
当接通电源时，电磁阀YV4打开30s，清除容器内的残存液体。
（2）、按下启动按钮SB1，电磁阀YV1、YV2打开，甲乙两种液体流入容器中。
当液面到达中液面时，中液面传感器M动作，电磁阀YV1、YV2关闭，同时电磁阀YV3打开，丙液体开始流入容器中。
（3）、当页面到达高液面时，高液面传感器H动作，电磁阀YV3关闭，同时搅拌电动机M启动运转，对液体进行搅拌操作。
（4）、经过1.5min后，电机M停止搅拌。
电磁阀YV4打开，混合液体从电磁阀YV4中排放出来。
（5）、当液面下降到低液面时，低液面传感器L动作，经过30s后，容器中混合液体排放干净，电磁阀YV4关闭，完成一个周期的工作，且自动进入下一个周期。
（6）、若在生产过程中按下SB2时，则要求程序能保证当前一个周期的操作全部处理完成后，并回到初始状态。
目标：学生通过查阅资料、接口设计、程序设计、安装调试、整理资料等环节，初步掌握工程设计方法和组织实践的基本技能，为今后从事生产技术工作打下必要的基础；学会灵活运用已经学过的知识，并能不断接受新的知识，大胆发明创造的设计理念。
摘要液体混合装置它的控制具有典型的实用价值。
液体混合装置的内部电路系统不断的改进，设计方法多种多样，控制的形状和规模不一，控制的复杂程度也不相同。
近年来随着电子与计算机技术的发展，电子设计自动化已成了现代电子系统中不可缺少的工具和手段。
智能化系统是目前的研究方向，主要是运用GPS全球定位系统进行控制。
【精品】液体混合PLC控制系统设计
CPM1A输入输出规格
①输入单元000~009CH
输入阻抗：IN00000～00002为2KΩ,其它为4。7KΩ
输入电压：DC24V+10％、—15%
ON电压：最小DC14。4V
OFF电压:最大DC5。0V
ON及OFF响应时间(IN00000～00002作为高速计数器使用时除外）：1～128mｓ以
通过四种液体混合PLC控制系统设计，使学生进一步熟悉有关PLC电气控制的理论知识，PLC的结构、组成、工作原理,掌握根据控制要求用PLC进行控制系统设计及控制程序设计方法和步骤,培养同学们的工程意识的工程实践能力。二、方案设计
1.方案设计内容及要求
（1）按下启动按钮，电磁阀YV1和YV2同时为ON，液体A和液体B同时注入罐中。当液面高度达到H3时,液体检测传感器H3为ON，电磁阀YV1和YV2同时为OFF,液体A和液体B同时停止注入。
下可选,缺省为8mｓ
IN00000~00002作为高速计数器使用时响应时间：200μｓ左右（可满足高计
数频率单相5KHZ、两相2.5KHZ)的要求
IN00003～00006作为中断输入时响应时间为0。3mｓ以下（从输入ON开始到执
行中断处理子程序为止的时间)输入单元是可以把外部输入设备的信号直接取到PLC内部的继电器，当CPU及输入单元装入时，方有输入继电器的动作。输入继电器可以作为程序中的接点或通道数据使用。在程序中继电器号的顺序及常开/常闭接点的使用次数是没有限制的，但要注意：请不要对输入继电器的号数使用输出命令.
②输出单元010～019CH
断电器输出型：最大开关能力AC250V/2ADC24V/2A公共端4A
最小开关能力DC5V、10mA
继电器寿命：电气寿命：阻性负载30万次
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要
本系统使用学校实验室中的三菱PLC的FX系列实现了对液体混合装置的自动控制要求。
同时控制系统利用仿真设备不仅能满足两种液体混合的功能，而且可以扩展其功能满足多种液体混合系统的功能。
提出了一种基于PLC 的多种液体混合控制系统设计思路, 提高了液体混合生产线的自动化程度和生产效率。
文中详细介绍了系统的硬件设计、软件设计。
其中硬件设计包液体混合装置的电路框图、输入/输出的分配表及外部接线；软件设计包括系统控制的梯形图、指令表及工作过程。
在本装置设计中，液面传感器和电阀门以及搅动电机采用相应的钮子开关和发光二极管来模拟，另外还借助外围元件来完成本装置。
整个程序采用结构化的设计方法, 具有调试方便, 维护简单, 移植性好的优点
关键词：PLC ；液体混合装置；程序
目录
中文摘要 (Ⅰ)
前言 (1)
1、液体混合装置的原理及要求和任务 (2)
1.1 原理 (2)
1.2任务 (2)
1.3要求 (2)
2、基于PLC液体混合装置的硬件设计 (3)
2.1液体混合装置图 (3)
2.2外部接线图与操作面板 (4)
2.3输入/输出装置 (5)
3、基于PLC液体混合装置的软件设计 (6)
3.1系统控制顺序功能图 (7)
3.2系统控制梯形图 (8)
结束语 (10)
参考文献 (11)
电气设备及元器件明细表 (12)
前言
在炼油、化工、制药等行业中, 多种液体混合是必不可少的工序, 组成部分。
以往常采用传统的继电器控制, 使用硬连接电器多, 可靠性差, 自动化程度不高。
当前国内许多地方的此类控制系统主要是采用DCS, 这是由于液位控制系统的仪表信号较多, 采用此系统性价比相对较好, 但随着电子技术的不断发展,PLC在仪表控制方面的功能已经不断强化。
用于回路调节和组态画面的功能不断完善, 而且PLC 的抗干扰的能力也非常强, 对电源的质量要求比较低。
目前已有许多企业采用先进控制器对传统接触控制进行改造, 大大提高了控制系统的可靠性和自控程度, 为企业提供了更可靠的先进控制器对传统接触控制进行改造, 生产保障, 所以PLC在工业控制系统中得到了良好的应用。
采用PLC对容器中的液位进行监控控制, 其电路结构简单, 设备投资少, 监控系统不仅自动化程度高, 还具有在线修改功能, 灵活性强等优点, 适用于多段液位控制的监控场合。
为此, 我们设计了这个集PLC技术，自动控制技术，自动化仪表技术，系统仿真技术技术于一体的功能较全的液体混合的自动装置。
1.1原理
利用学校实验室中的三菱PLC的FX系列设计两种液体混合装置控制系统供工业应用。
在实验之前将容器中的液体放空，液体A阀门打开，A指示灯YV1亮，液体A流入容器。
当液面到达SL2时，SL2接通，关闭液体A阀门，打开液体B阀门，相对应于操作面板上的钮子开关SL2闭合时，A指示灯YV1灭，B指示灯YV2亮。
液面到达SL3时，关闭液体B阀门，搅匀电机开始搅匀，即钮子开关SL3闭合时，B 指示灯YV2灭，M指示灯YKM亮。
搅匀电机工作8秒后停止搅动，1秒后混合液体阀门打开——YV3指示灯亮，开始放出混合液体。
当液面下降到SL1时，SL1由接通变为断开，A指示灯YV1灭，再过3秒后，容器放空，混合液阀门关闭，开始下一周期的液体A阀门打开…。
1.2要求
1）液体混合自动装置需要A、B两种不同液体，搅拌电机的功率为4.5kw。
2）液面传感器用钮子开关模拟，启动和停止按钮用动合开关模拟，液体A阀门、液体B阀门和混合液体的阀门的开关与闭合以及搅拌电机的运行与停转用发光二极管的点亮与熄灭来模拟。
3）当需要启动该装置时，必须要按启动按钮SB1，从而该装置会循环工作，当需要停止时，按下停止按钮SB2。
1.3任务
分析电路图；设计PLC外部接线图；指令表；系统控制梯形图。
2、基于PLC液体混合装置的硬件设计
2.1液体混合装置图
2.1 液体混合装置图
本文所提到的液体混合系统原理图如图2.1所示。
YV1控制液体A在容器中的注入量，YV2控制液体2在容器中的注入量。
YV3的作用是在液体A，B在容器内搅拌完毕后导出，使之进入下一个环节操作。
液面传感器分别为SL1，SL2，SL3用于测量加入的液体的量。
M为搅拌器。
整个系统根据工艺流程的特点和环保的要求，液体从装置的上方按顺序流入，可循环进行，操作简便。
2.2外部接线图与控制面板
如图2.2所示，PLC外部接线图左边一排为输入，其中X0，X1，X2，X3，X4分别与SB1，SB2，SL1，SL2，SL3相连;右边一排为输出，其中Y0，Y1，Y2，Y3分别与YV1，YV2，YV3，TKM相连。
如图2.3所示起停按钮P1、P2分别与主机的X0、X1相连，液面传感器P3、P4、P5分别与主机的输入点X2、X3、X4相接，液体A阀门、液体B阀门、混合液体阀门和搅拌机P6、P7、P8、P9分别与主机的输出点Y0、Y1、Y2、Y3相连。
图2.3 装置操作面板
2.3输入/输出设备
表2-1 输入|输出接线列表
3、基于PLC液体混合装置的软件设计
控制程序设计在西门子公司提供的STEP7M icroW in V 410 PLC 编程软件下进行, 它是S72200系列的PLC 的编程软件, 可以对S72200的所有功能进行编程。
该软件在W INDOW S 平台上运行, 其基本功能是协助用户完成应用软件任务。
例如创建用户程序、修改和编辑过程中编辑器具有简单语法检查功能, 还可以直接用软件设置PLC的工作方式、参数和运行监控。
本程序采用了在PLC编程中常用的梯形图进行监控。
本程序采用了在PLC 编程中常用的梯形图进行编译、调试和修改, 并采用模块化、结构化的程序设计方法。
具体控制程序梯形图如图3.2 所示。
3.1系统控制顺序功能图
3.1 顺序功能图
3.2系统控制梯形图
结束语
通过对多种液体混合控制系统的分析, 进而设计出整个控制系统各运行设备的运
行程序。
由于PLC产品自身具有可靠性高、灵活性强、对工作环境无要求和抗干扰性能好等诸多优点, 使之完全可以将操作人员从恶劣的现场环境中解放出来, 因而深受
用户欢迎。
同时, 该控制系统可用较少的资金投入, 达到很高的制精度控。
本设计已通过模拟仿真检验, 有很好的推广价值。
整个设计虽圆满完成，可是结果并不是很令人满意，过程中出现的一些问题，例如延迟时间不是很精确，有些误差，电路设计得不怎么完善。
我想我们只有在实践中多去操作，不言弃、不急躁，迎难而上，多总结经验，多尝试，才能将专业知识学得更好，才能学以致用，达到学习的真正目的。
在此期间，我们一直忙碌在实验室，每当我们遇到问题时，杨老师总会给予我们耐心的指导,在百忙之中为我们答疑解难，真点让我们感动，在此我们组的全体组员向杨老师致以衷心的感谢！
参考文献
[1 ] 周美兰. PLC 电气控制与组态[M ] . 北京: 科学出版社, 2003.
[2 ] 廖常初. 可编程序控制器应用技术[M ]. 重庆: 重庆大学出版社, 1995.
[3 ] S72200 中文系统手册[ K ]. Siemens Energy & A utomat ion, Inc, 2004.
电气设备及元器件明细表
.。
