DMX512控制系统规格书
DMX512护栏管控制芯片规格书

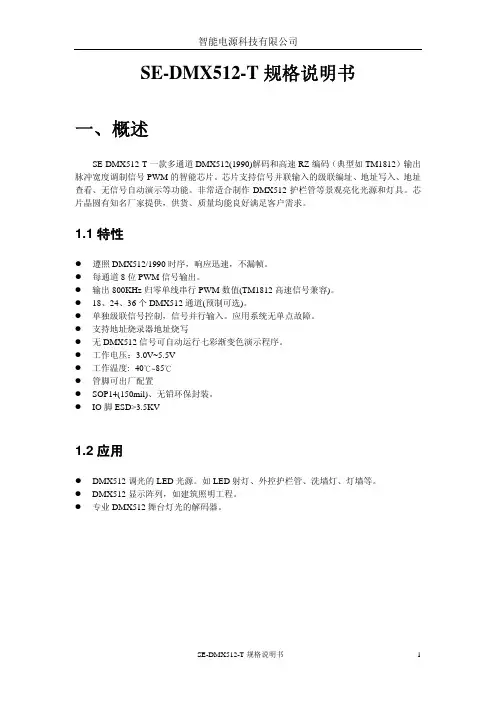

SE-DMX512-T规格说明书一、概述SE-DMX512-T一款多通道DMX512(1990)解码和高速RZ编码（典型如TM1812）输出脉冲宽度调制信号PWM的智能芯片。
芯片支持信号并联输入的级联编址、地址写入、地址查看、无信号自动演示等功能。
非常适合制作DMX512护栏管等景观亮化光源和灯具。
芯片晶圆有知名厂家提供，供货、质量均能良好满足客户需求。
1.1特性●遵照DMX512/1990时序，响应迅速，不漏帧。
●每通道8位PWM信号输出。
●输出800KHz归零单线串行PWM数值(TM1812高速信号兼容)。
●18、24、36个DMX512通道(预制可选)。
●单独级联信号控制，信号并行输入。
应用系统无单点故障。
●支持地址烧录器地址烧写●无DMX512信号可自动运行七彩渐变色演示程序。
●工作电压：3.0V~5.5V●工作温度: -40℃~85℃●管脚可出厂配置●SOP14(150mil)、无铅环保封装。
●IO脚ESD>3.5KV1.2应用●DMX512调光的LED光源。
如LED射灯、外控护栏管、洗墙灯、灯墙等。
●DMX512显示阵列，如建筑照明工程。
●专业DMX512舞台灯光的解码器。
1.3 管脚说明序号标注说明1 RXD DMX512电平转换后TTL输入2 TXD 本地DMX512后级TTL输出3 XTAL2 24MHz晶振输出4 XTAL1 24MHz晶振输入5 保留6 保留7 VSS 芯片工作电源低端8 IN 级联地址输入9 OUT 级联地址输出10 SDO 800KHz归零信号推挽驱动输出11 保留12 保留13 DIR 采用信号线写码时RS485方向控制14 VDD 芯片工作电源输入1.4 封装尺寸1.5 定购说明1.5.1 编号格式1.5.2 标号列表芯片编号芯片说明SE-DMX512-T-18 18通道DMX512解码护栏管控制芯片SE-DMX512-T-24 24通道DMX512解码护栏管控制芯片SE-DMX512-T-36 36通道DMX512解码护栏管控制芯片SE-DMX512-T-48 48通道DMX512解码护栏管控制芯片SE-DMX512-T-54 54通道DMX512解码护栏管控制芯片1.6 电气参数Ta = -40℃ to 85℃, VCC = 5.0V符号参数说明最小最大单位测试条件VIL 输入低电平 -0.5 0.8 V VCC=5.0V VIH 输入高电平 2.0 VCC+0.5 VVOL 输出低电压0.4 VVOH 输出高电压 2.4 V IOL=5.0mAVcc=5V IIL 低电平吸收电流-75 uA Vin=0.45VILI 高电平漏电流 -10 10 uA 0.45V<Vin<VccTa=1MHz, CIO 管脚等效电容10 pFFreq=25℃℃25ICC 供电电源电流15 mAVcc=5V,二、技术说明2.1 总体框图2.2 DMX512协议DMX512是英文Digital Multiplex with 512 pieces of information的简称。
dmx512灯光控制器说明书
dmx512灯光控制器说明书【一、DMX512灯光控制器简介】DMX512灯光控制器是一种数字通信协议，用于控制舞台灯光、建筑照明等灯光设备。
它通过一根五芯电缆传输数据，实现灯光设备之间的通信与控制。
DMX512协议具有高速、稳定、可扩展性强等特点，成为灯光控制领域的主流标准。
【二、DMX512灯光控制器主要功能与应用领域】DMX512灯光控制器的主要功能包括：灯光控制、颜色调整、效果切换、场景存储等。
它广泛应用于舞台表演、演唱会、租赁市场、建筑照明、景观照明等领域，为各类灯光设计师提供无限创意空间。
【三、DMX512灯光控制器使用方法与注意事项】1.使用前，请仔细阅读说明书，了解控制器的基本功能、连接方式、操作方法等。
2.确保控制器与灯光设备兼容，并根据设备需求选择合适的控制通道。
3.连接电缆时，请确保五芯电缆的正确接线，避免短路、漏电等安全隐患。
4.操作控制器时，请遵循操作规程，避免误操作导致设备损坏。
5.定期检查电缆、接头等连接部件，确保连接牢固、无损坏。
【四、DMX512灯光控制器故障排查与解决方案】1.故障现象：控制器无法正常通信。
解决方案：检查五芯电缆接线是否正确、电缆是否损坏；确认设备是否支持DMX512协议。
2.故障现象：控制器无法控制灯光设备。
解决方案：检查灯光设备接线是否正确、控制器通道是否匹配；确认设备是否正常工作。
3.故障现象：控制器无法存储场景。
解决方案：检查存储卡是否正常、文件格式是否正确；重新设置存储参数。
【五、总结】DMX512灯光控制器作为一种专业灯光控制设备，为灯光设计师提供了丰富的创意可能性。
正确使用和维护控制器，可以确保设备长期稳定运行，发挥最佳性能。
在使用过程中，请务必遵循操作规程，确保人身和设备安全。
DMX512解码模块规格书
DMX512 解碼模塊fc&產品概述■本品為一款DC 供電的DMX512解碼模塊，可把DMX512差分信號按地址解碼為對應燈具的 號輸出。
■在控制器的控制下可以實現多種變化效果。
省去DIP 硬體開關，相關■參數通過使用DMX512配置控制器直接配置。
■體積小，適合於小體積的產品內使用。
冠產品特色L 適用范圍■外形小巧，可以用於各種DMX512控制燈具的信號解碼；有一定的負載輸出能力，可直接驅 動小型的燈具。
気i二 1 ■輸入電壓範圍：DC7.5V 〜DC24V 具有三路輸出，每路最大驅動電流為 300mA ，可以直■接驅動小型負載。
無需DIP 硬體開關，能適用於多種應用場合。
-靠性，能防止因一個損壞而影響後續單元正常工作的情況出現。
■制器能實現地址編輯、故障檢測、花樣顯示、功能檢測等功能。
■的DMX 信號相容，可以與各種標準 DMX 控制器配合使用。
具有並聯傳輸的可 通過DMX512配置控 組成的系統與標準PWM 信鬲產品標準規格表:%典型性能參數:■最大無損范圍:r模连线小恿图模组3模组n+l 控制器一浚J一■】4h乏r二-旺理硏專J11『-"士隼模组n90iJ■9■一JWt _________0 —©--0-1fl3I模am®J1^一g：4—1^- —模纽xiQX於一□h直接應用：注：A.本應用常用於小功率LED燈。
B.小功率的串聯燈數目由供電電壓決定。
C.串接電阻的目的是限制LED的電流，限流的大小為LED的允許電流值決定。
D.並接的LED串數量以不超過本模組的允許最大電流500MA為原則。
k擴展應用：LED 燈。
注：A.本應用可以通過外加大功率三極管或場效應管進行擴展功率，常用於中小功率B.擴展電路的目的是增加輸出帶負載的能力，即可帶更多的LED燈。
C.其他的限制同基本電路。
L恒流應用：注：A.本應用可以通過外加恒流晶片或恒流模塊以達到電流恒流的目的，常用於大功率LED燈。
DMX512灯光控制系统软件使用说明
DMX512 LED灯饰控制系统DMX512 LED灯饰控制系统总览 (1)一、系统组成及功能简介 (1)1．效果设计软件的主要功能 (1)2．DMX512控制器的主要功能 (1)DMX512 LED色彩PC软件使用说明 (2)一、软件安装 (2)二、软件启动及界面介绍 (2)三、灯具编辑 (5)四灯具属性的设置 (6)五、效果设计 (8)六、效果模拟 (9)七、演示效果数据管理 (10)七、使用技巧 (11)DMX512 LED色彩控制器C8000使用说明书 (12)一、控制器的功能及接口 (12)1．DMX512 LED色彩控制器的主要功能如下，使用方法见本说明书的第三部分。
(12)2．控制器的外型如图13所示。
用户使用到的资源包括： (12)3．DMX512 LED色彩控制器的特点 (13)二、安装控制器驱动程序 (13)三、控制器功能使用说明 (16)--------------------------------------2007.10.9----------------------------------------------------------------------------------------------------------------DMX512 LED灯饰控制系统总览一、系统组成及功能简介DMX512 LED灯饰控制系统由演示效果设计软件（在PC机上使用）、主控器和LED灯具陈列组成，系统构架如图1所示。
每个DMX512控制器最多驱动512路对象，对于多于512路控制对象的系统，可以采用多个控制器并联工作，控制器之间通过同步信息进行同步工作。
图1 DMX512灯光系连线统结构图1．效果设计软件的主要功能1)根据规划好的灯具物理布局在计算机中编排灯具，包括灯具的放置位置的确定，灯具分组以及灯具属性的设置；2)设计演示效果：对于同一个灯具布局，用户可以根据需求设计多种演示效果；3)效果仿真：每个效果设计完成后，是否合适，可以用效果仿真功能进行仿真；4)演示效果数据管理：所有设计好的演示效果可以导入数据中进行管理；5)演示效果数据下载：用户从效果库中选择部分效果数据下载到DMX512控制器中。

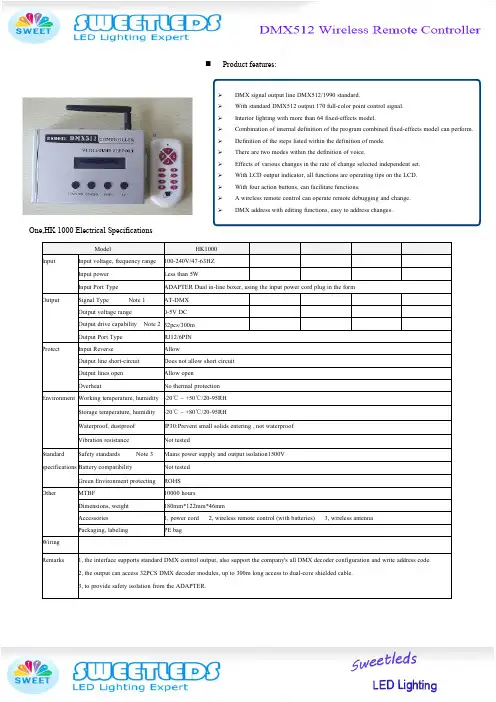

LED DMX512控制器的规格书
Set parameters to adjust status, the corresponding parameters with '[]' logo Save command parameters or perform an action (or code address code parameter reset)
CONFIRM long press
ቤተ መጻሕፍቲ ባይዱPress the CONFIRM button for more than 1.5 seconds after release
Save command parameters or perform an action (or code address code parameter
DOWN long press
Press the DOWN button for more than 1.5 seconds after release
Mode 4 on the adjustment of status to switch modes; parameter adjustment
parameters for the current state of minus 4 Mode switch to the next mode to adjust status; parameter adjustment parameters for the current state plus 1
Three, the controller's main function conversion table
Four, the product prompts Description After power is turned on, prompting the host content, the program will display customer specific code; boot automatically after two seconds to set a good start into working mode.
dmx512灯光控制台说明书模板
第一篇:dmx512控制台说明书DMX512 控制台使用说明书DMX192 Dmx Shaw Dieeiguen DMX-512 编程说明音响技术打开电源1、打开电源后等候约 5 秒钟显示“101”，按着“program”键约 3 秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要编辑的程序号；3、选择要控制的灯号，按“scammers”下面的数字键；4、设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置）；5、按一下“midi/add”键，跟着按一下“scenes”下的 1 键，板面所有的闪动几下，这样一个景就设置好了；6、选择要控制的灯号，按“scammers”下面的数字键，设置灯具的各功能的数据（即推动“scenes”下的推子到所需的位置），按一下“midi/add”键，跟着按一下“scenes”下的2?8 键，每个程序可编8 个景，编好后按着“program”键约 3 秒退出编程状态，程序会自动储存。
1、打开电源后等候约 5 秒数码屏显示“101”，按“bank”的上下键选择要运行的程序号；2、按一下“auto/del”键即会运行程序，调节“SPEED”和“FADE TIME”的推子可改变程序运行的速度和时间，在运行程序中可按“bank”的上下键改变要运行的程序，按一下“blackout”键会进入暂停状态。
1、打开电源后等候约 5 秒数码屏显示“101”，按着“program”键约 3 秒进入编程状态，相对应在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键选择要删除的程序号；3、同时按着“auto/del”和“scenes”下的 1 键，板面所有的灯会闪动几下，证明已把第一个景删除了；4、同时按着“auto/del”和“scenes”下的 2 键，板面所有的灯会闪动几下，证明已把第二个景删除了，如此重复的做就可以把8 个景删除掉了。
DMX512使用手册
输出DMX 信号符合DMX512/1990标准。
具有标准的DMX512输出170个全彩点的控制信号。
内部具有64个以上的灯光固定效果模式。
内部定义有程序组合模式可以把固定效果组合执行。
内部定义有部骤列举定义模式。
内部定义有简单的声控模式。
各种变化效果变化速度选择设定。
具有四个操作按键，可以方便进行功能操作。
具有LCD 输出指示，所有功能在LCD 上均有操作提示。
有无线遥控器可以远距离调试和更改操作。
具有DMX 地址编辑功能，方便地址的修改。
2、面板按键对应功能说明打开电源后，主机显示提示内容，特殊的程序会显示客户编码；开机两秒后会自动转入设定好的启动工作模式。
按下 设定为按下 切换到下一主功能按下设定为按下保存按下模式调整按下模式调整按下模式调整3、产品光效演示功能说明1,此功能用于输出DMX512控制信号，输出已设定好的各种控制效果。
2,此功能界面说明：3,光效演示功能表：4、参数设定功能说明1,此功能用于设定控制器运行的各项杂散参数。
2,参数设定功能表：5、遥控器按键功能设定说明1,此功能用于设定8个按键对应的功能，注意，遥控器最上面的4个按键功能是固定的，不能再定义。
2，遥控器界面图3,遥控器默认按键功能说明：4,此功能操作界面：6、接口定义7、电气规格1，输入电压、频率范围：100~240V AC /47～63Hz。
2，输入功率：小于5W。
3，工作温度、湿度：-20℃-50℃/20-95RH。
4，尺寸、重量：180mm*122mm*46mm5，包装方式： PE装/白盒。
8、配件1,电源线一条 2,无线遥控器一个(含电池) 3,无线接收天线一根 4,信号接线端子两个 5,用户使用手册一份。
DMX512数显解码器产品说明
DM-106翼芯科技有限公司规格书单机模式内置效果技术参数内置效果： 10种电源输入： DC9V—DC40V输出电流： 2A/ *3路（共阳）输出灰度： 256级信号输入： DMX512/1990信号输出： 3路恒压PWMPWM输出频率： 4KHZ输出DMX通道： 3通道输出功率： 24V时/ 144W MAXPCB尺寸 36*53MM功能描叙◆ 7色常亮：红、黄、绿、青、蓝、紫、白七种颜色的9级亮度调整.◆ 7色跳变：七种颜色轮流跳变，9级速度调节◆ 7色渐变：七种颜色渐变，9级速度调节◆ 7色频闪：七种颜色轮流频闪，9级速度调节◆主从联机：多台投光灯联接在一起，从机与主机同步变化◆ DMX调光：多台投光灯分别分配DMX地址，其输出根据DMX控台的数据而变化◆数码管显：正常工作时，数码管交替显视约3s的DMX512地址，2s的用户自设模式；◆ 2信号自识别：当有DMX信号接入时，自动接收DMX512信号并解码，4S内没有DMX512信号接入时，执行用户自行设定的程序设定方法长按下设置键，进入设定状态，此时数码管的相应数位会闪动，按上调键时，对应的位数会加一，再按设定键，数码管移动到下一位，依次循环，设定好后，长按设置键保存当前设定值并退出，若设置有误，在退出时会有“Err”字样提示，并需重新正确设置才能保存并退出。
DMX模式地址设置每个灯具占用3个连续DMX通道（对应红，绿，蓝三色），包含起始通道数值，例如：地址为001时占用DMX通道1，2，3；地址为3时，占用通道数为3，4，5；主从联机设置联机同步功能，将相邻灯具DMX连接头首尾联接在一起，给每台灯具供电，将其中一台灯具设置为主机（P.），其余灯具设为从机(P)。
主机只能设定一个，同步所运行的功能是主机设置的单机运行功能。
工作模式优先顺序从高到低排列为：DMX模式-主从联机模式-单机模式。
dmx512灯光控制台说明书
第一篇:dmx512统造台证明书籍之阳早格格创做DMX512 统造台使用证明书籍 DMX192 Dmx Shaw Dieeiguen DMX-512 编程证明声响技能挨开电源 1、挨开电源后期待约 5 秒钟隐现“101”，按着“program”键约 3 秒加进编程状态，相对于应正在数码屏的“program”指示灯会闪烁； 2、按“bank”的上下键采用要编写的步调号； 3、采用要统造的灯号，按“scammers”底下的数字键； 4、树坐灯具的各功能的数据（即推动“scenes”下的推子到所需的位子）；5、按一下“midi/add”键，跟着按一下“scenes”下的1 键，板里所有的闪动几下，那样一个景便树坐佳了；6、采用要统造的灯号，按“scammers”底下的数字键，树坐灯具的各功能的数据（即推动“scenes”下的推子到所需的位子），按一下“midi/add”键，跟着按一下“scenes”下的 2?8 键，每个步调可编 8 个景，编佳后按着“program”键约 3 秒退出编程状态，步调会自动储存.1、挨开电源后期待约 5 秒数码屏隐现“101”，按“bank”的上下键采用要运止的步调号；2、按一下“auto/del”键即会运止步调，安排“SPEED”战“FADE TIME”的推子可改变步调运止的速度战时间，正在运止步调中可按“bank”的上下键改变要运止的步调，按一下“blackout”键会加进久停状态.1、挨开电源后期待约 5 秒数码屏隐现“101”，按着“program”键约 3 秒加进编程状态，相对于应正在数码屏的“program”指示灯会闪烁；2、按“bank”的上下键采用要简略的步调号；3、共时按着“auto/del”战“scenes”下的 1 键，板里所有的灯会闪动几下，证明已把第一个景简略了；4、共时按着“auto/del”战“scenes”下的 2 键，板里所有的灯会闪动几下，证明已把第二个景简略了，如许沉复的干便不妨把 8 个景简略掉了.Chases 编程 CHASES 编程便是不妨把多个步调拉拢为一个步调，运止 CHASES 时会循环运止内里的步调 1、正在编佳步调后，按着“program”键约 3 秒加进编程状态，相对于应正在数码屏的“program”指示灯会闪烁，采用您要编程的 CHASES 按一下，数码管会隐示为1101 大概 2101 等； 2、按“bank”的上下键采用要编进 CHASES 的步调号； 3、按一下“midi/add”键，跟着按一下“scenes”下的 1 键，板里所有的灯会闪动几下； 4、按一下“midi/add”键，跟着按一下“scenes”下的 2 健，板里所有的灯会闪动几下，那样沉复的把那个步调内里已编写的景贮存到 CHASES 里； 5、再按“bank”的上下键采用其余一个要编进 CHASES 步调号； 6、按一下“midi/add”键，跟着按一下“scenes”下的 1 键，板里所有的灯会闪动几下； 7、按一下“midi/add”键，跟着按一下“scenes”下的 2 健，板里所有的灯会闪动几下，那样沉复的把那个步调内里已编写的景贮存到 CHASES 里； 8、把您要编进 CHASES 的步调皆编进去后按着“program”键约 3 秒退出编程状态，步调会自动储藏.3．1．挨开电源后期待约 5 秒数码屏隐现“101”，按一下您要运止的 CHASES 键按一下“auto/del”键即会运止步调，安排“SPEED”战“FADE TIME”的推子可改变步调运止的速度战时间，按一下“blackout”键会加进久停状态支配时请注意数码屏的指示灯正在什么状DMX-512 里板功能证明 1、SCAMMERS 按下SCAMMER 键，其中间的 LED 灯明，其中连交 8 个通讲的输出可被调节，正在 SCENES 运止时，如果可调电位器统造为 OFF，则安排电位器出有会效率通讲输出，但是如果可调电位器统造为 ON，则通讲输出会随相映的可调电位器的改变而改变； 2、SCENES 按健按下一个SCENE 键可触收 SCENE 大概存进一个 SCENE，第二个数码管头隐现 SCENES-1-8； 3、可调电位器安排可调电位器改变 DMX 的通讲输出大小，最小是 0 最大为255 大概者从 0%-100%，可调电位器 1-8 统造连绝的八个通讲； 4、PAGE/SELECT 键声响技能超等论坛"T2h r L7l3z 采用 PAGE A 大概 PAGE B，PAGE A 为每个SCANNER 的前八个通讲 PAGE B 为每个 SCANNER 的后八个通讲 5、SPEED SLIDER 推动那个推杆安排走灯速度； 6、FADE TIME SIDER 推动那个推杆安排 FADE TIME； 7、LED DISPLAY 8、BANK 按键（↑/↓）第三位战第四位数码管隐现 BANKS（01-30），按下↑/↓键，BANK 删大大概减小，隐现的 SCENE 为该 BANK 里的 SCENE； 9、CHASE 1-CHASE 6 键用于CHASES 编程大概 CHASES 运止的采用； 10、PROGRAM 键上电原机正在往去运奇迹态，按下PROGRAM 键盘 2 秒，编程指示灯闪动可编程 SCENE 战 CHASE，再按下 PROGRAM 键 2 秒，编程指示灯灭回到运奇迹态； 11、MIDI/ADD 键正在运奇迹态按住MIDI 键 2 秒，第 3 及第 4 位数码管闪动，通过↑大概↓选择 MIDI 通讲，再按 MIDI 键 2 秒中断 MIDI 通讲的树坐采用的 MIDI 通讲被存贮，大概者除↑/↓键以中的所有键皆可中断 MIDI 通讲的树坐，出有存贮所采用的 MIDI 通讲； { z|.C9@(y B、正在编程状态，用于编写； 12、AUTO/DEL 键 A、正在运奇迹态，按下AUTO/DEL 键，自动触收指示灯明，表示正在自动触收状态，再按下 AUTO 键退出自动触收状态，自动触收指示灯灭； B、正在编程状态，用于 SCENE 及 CHASE 编程； 13、MUSIC/BANK COPY 键 A、正在运奇迹态，按下 MUSIC 键，声音触收指示灯明，可由声音触收 SCENES，再按一下 MUSIC 键，声音触收指示灯灭，退出声音触收状态； B、正在编程状态，用于SCENE 及 CHASE 编程； 14、TAP SYNC/DISPLAY 键A、、正在 AUTO 运奇迹态，开端二次按下 TAP SYNC/DISPLAY 键决断（1） SCENE 运止的速率，最大时间为格中钟，、出有正在 AUTO 状态，变换 00-255 （2）大概 0%-100%； B、正在编程状态（1）、对于 CHASE 编程时，正在步数隐现战 BANK 隐现之间变换，（2）、出有正在 CHASE 编程时变换 00-255 大概 0%-100%.第一篇:dmx512统造台证明书籍DISCO 512 电脑灯统造台使用脚册宏海舞台灯光快乐买 Version 1.0 目录一、二、三、四、五、六、七、八、九、十、参数指标-----------------------------------------------------------------------------1 仄安使用注意事项-----------------------------------------------------------------1 拆箱浑单-----------------------------------------------------------------------------1 通讯电缆-----------------------------------------------------------------------------2 DMX 512 天面调配----------------------------------------------------------------2 通讯电缆连线及电脑灯天面码拔码示企图-----------------------------------3 里板及功能天区指示图-----------------------------------------------------------4 里板功能天区证明-----------------------------------------------------------------4 单功能键的证明--------------------------------------------------------------------5 LCD 液晶屏隐现疑息证明-------------------------------------------------------6 十一、电脑灯步调（场）的编写--------------------------------------------------------7 十二、电脑灯步调的运止-----------------------------------------------------------------7 十三、特殊场景表示-----------------------------------------------------------------------8 十四、怎么样树坐、与消摇滚杆电位器--------------------------------------------------8 十五、惯例调光统造-----------------------------------------------------------------------8 1 宏海舞台灯光快乐买一、概括非常感动使用 NASDA 系列电脑灯统造器！Disco 512 统造台为国际尺度 DMX512 旗号输出.正在支配使用前，请小心参阅证明书籍. 二、参数指标输出旗号尺度总通讲数可控电脑灯数量可控电脑灯最大通讲数步调（场）数步调最大步数（场景）步调总步数（场景）场景停顿时间场景渐变速度调光通讲隐现屏 DMX 512 输出交心存贮容量输进电压体积沉量DMX 512 408 路 24 台 16 通讲 12 场 23 步 276 步 0.1-25.5 秒/步 0.1-25.5 秒 24 通讲 LCD 液晶隐现屏,16×2 字符 3 芯 XLR 针座及孔座 128K 大容量影象卡 AC100-240V, 50/60HZ-5V/2000MA 483mm×178mm×80 mm 3.25Kg 国际尺度三、仄安使用注意事项统造台必须交仄安天里线.应预防戴电拔插通讯电缆.开机程序：请先挨开所有受统造的电脑灯电源，而后再挨开统造器电源，可则易益坏统造器.注意防干润、防火、防尘、防静电、定期维护浑净. 2 宏海舞台灯光快乐买四、拆箱浑单 Disco 512 统造台DMX 512 电缆 Disco 512 使用脚册电源变压器 1台 1条1原 1个五、通讯电缆采与特性阻抗为 120 欧单绞屏蔽线，如电缆超出 200 米大概灯数量较多，应加 .旗号提高搁大器并正在开端一台灯加交终端电阻（120 欧姆/1W）通讯电缆 1 足为天（GND）足为旗号正，出有成交反交错.，2 通讯电缆应单端交天屏蔽.通讯电缆应预防共强电一齐布线. 六、DMX 512 天面调配 Disco 512 统造台使用 DMX 512 的 1-408 通讲，可统造 16 通讲以内的电脑灯，天址调配如下：电脑灯序号P1-P24 P1-P24 电脑灯 DMX 起初天面使用 Disco 512 时 1-384 385-408 电脑灯 DMX 通讲调光面控 3 宏海舞台灯光快乐买八、里板功能天区证明编号 1 称呼形貌POWER 电源开关 BLACK 旗号输出开关键功能证明统造器内里电源开关，若需关断整机电源，请拔下中置电源供应器.变换切光及运奇迹态 LED 灯明：为切光状态，所有输出DMX 旗号为 0.LED 灯灭：仄常旗号输出状态.变换编写与运奇迹态.LED 灯明：为编写步调状态，可编写步调场 12 个，每场多达 40 步场景.LED 灯灭：运止步调场.正在指示灯灭时，表示通讲推子区统造电脑灯对于应数据.正在指示灯明时，表示通讲推子区统造调光对于应数据.编程状态时，用于采用步调场号及采用所统造的电脑灯号.正在加进编程状态时，第一次按压此键区，选出要编写的步调场号码，再次按压此键区时，代表采用出要受统造的电脑灯.运止步调时，用于调出已编步调场号.协共功能键使用时，用于改变相对于应通讲的采用状态大概采用对于应电脑灯号，以及调出第 1 号步调场中的前 24 个独力场景等.面控调光的 385-408 通讲输出.应用于编程状态用运止步调状态时有分歧的功能定义，详睹单功能键道明.按该键，指示灯明时推子区对于应为 CH1-CH8 按该键，指示灯明时推子区对于应为 CH-CH16 按该键，指示灯明时推子区对于应为 CH17-CH24（只正在调光状态下灵验） .用于统造电脑灯的 XY 扫描通讲 2 3 EDIT/RUN 编写与运止 4 电脑灯调光采用键 5 P1—P24 数字按键区 6 7 8 9 10 11 调光面控区单功能按键区翻页 1 翻页 2 翻页 3 摇杆 12 SPEED、CROSS 速度时间统造推杆 SPEED 电位器：安排运止步调场时场景停顿时间，供编程与运止时使用.CROSS 电位器：安排场景渐便运止速度，供编程与运止时使用.电位器下边部分 AUTO 天区：用于自动实止已编程的场景留时间与运止速度，上部分为脚动随机改变步调运止速度与场景停顿时间.状态指示各项提示数据，详睹液晶隐现疑息证明. 13 LCD 16×2 液晶提示区 4 宏海舞台灯光快乐买 14 CH1-8 PCH9-16C 通讲数据安排推子区安排采用电脑灯及调光对于应各通讲的 DMX 数值，用于调与电脑灯的各种功能九、单功能键区证明编程时简略步调场大概步调步，裁撤变化通讲树坐.瞬间按下：简略目前步调步.正在[SET X/Y]设定状态下，按压[DELETE]键裁撤 X、Y 疏通圆背通讲变化.编程时背后翻页，影象目前场景，战瞅察上一步场景.编程是背前翻页，影象目前场景，战查看下一北场景.正在刚刚加进编写状态时，紧交着按[SET X/Y]键，根据液晶屏的提示，正在（P1-P8）大概（PCH9-PCH16）中采用出二个对于应电脑灯 X、Y 运动目标的扫描通讲，变化到用摇滚杆电位器去统造黄色指示灯，随即再按[SET X/Y]键影象退出.如果已采用步调，则此键功能为拔出键，正在编程时，正在目前步调步后拔出一步.按下此键后，激活保存单独场景 1-24 功能，单打 P1-P24 可保存到任性一个场景号内.正在运止模式下的所有数字键采用状态，按压[CLEAR]键，随即扫除指示可沉复采用.正在运止模式下，所有通讲功能数据正在按压此键后随即扫除，齐部为 O.正在步调运止与停止之间举止采用.如果采用停止，则可脚动逐步走步调.如果采用运止，则按设定速度运止步调.运止步调场时，按压此键，随即采用 P1-P24 键，可对于应调出 24 个场景，独力表示出去干特殊场景使用.退退场景表示状态请按再按此键.正在运止步调场时，按[MANUAL]键，再按（P1—P24）中任性键，（—）采用出使之处于脚动状态的电脑灯号，再推动已释搁的通讲，即可脚动十自动随机统造灯光效验.退脱脚动控灯，请再按此键一次. [DELETE] 简略 EDIT 区 [ -] 减小场景步 [+ ] 减少场景步 [SET X/Y] 树坐扫描通讲 [SAVE SCENE] 保存单独场景 [CLEAR]扫除键 RUN 区 [RUN/STOP] 运止步调状态采用 [RUN SCENE] 运止特殊场景 [MANUAL] 脚动采用十、 LCD 液晶屏隐现疑息证明隐现 DISCO 512 VER 1.0 S/N:06-08-0001 TEST OK 公司称呼及型号与版原号序列号及尝试情景简曲疑息 5 宏海舞台灯光快乐买 SELECT CHASE 01 05 12.3 03.4 按[EDIT/RUN]键,指示灯对于应燃烧,表示控台处于运止待命状态. 第一个数字表示采用运止的步调号，第二个数字表示目前运止的步调步，第三个数字表示的是目前步调步的停顿时间，第四个数字键表示的是目前步调步渐变到下一步调步的时间.时间单位为秒.代表运止 1-24 个场景，按（P1—P24）数字键采用.按[EDIT/RUN]键，使之对于应指示灯面明时，表示控台处于编写状态.Chase[??]中的??表示为待编写步调（场）号.STEP[01]为场院景步的编号，它会随 - 大概+ 键的支配而爆收改变，开端的[ ]内隐现**时表示该步场景是那个场中的开端一步.[ ]内为空时表示已有场景数据.上止代表编写的步调场号，下止代表建改的通讲号及通讲数值. MEMORY PLAYBACK EDIT Chase [??] CH [01] [**] EDIT Chase [??] CHANNEL[**][***] 大概PAN[***]TILT[***] EDIT Chase [??] STAY TIME[***] 大概 CROSS TIME[***] EDIT Chase [??] STEP [01] [**] Set PAN TILT PAN[ ]TILT[ ] 上止代表编写的步调号，下止代表场景停顿时间大概场院景过度时间.按[EDIT/RUN]键，使之对于应指示灯面明时，表示控台处于编写状态.Chase[??]中的??表示为待运止的编写步调（场）号.STEP[01]为场景步的编号，它会随 - 大概 + 键的支配而爆收改变，开端的[ ]内隐现**时表示该步场院景是那个场中的开端一步.正在刚刚加进编写状态下时，按[SET X/Y]键，则隐现左边提示.PAN[ ] TILT[ ]空格中可按（P1—P16）键输进要变化到摇杆统造的通讲号码，也可按[DELETE]，裁撤已树坐的变化通讲. 十一、电脑灯步调（十一、电脑灯步调（场）的编写 1．按[BLACK]键，使该 LED 燃烧：2．扫[EDIT/RUN]键，使该 LED 明，加进编程状态：3．按数字（P1—P7）中任性键一次，采用要编程的步调（场）编号，隐现正在 LCD 的 Chase[ ] 中.4．再按数字（P1—P24）键，采用出受控的电脑灯，使用权之对于应的 LED 灯明，若对于应指示灯出有明，则表示该灯已选中，出有受第 5 步的效率.5．推动（CH1—CH8）安排电脑灯各对于应通讲数据，大概按 SA/SB 键，推动 CH9—CHD16 调光对于应的电脑灯效验（如果已经树坐了 X、Y 疏通目标扫描通讲变化，则其中有二个曲滑电位器推杆出有起效率，您可把持左下角摇晃电器获与数据.） 6．沉复 4、5 步，安排其余电脑灯，使之所需电脑灯场景达到预约效验.7．推动[SPEED]、[CROSS]电位器，安排佳场景停顿时间及场景过度时间.8．按[ + ] ，影象此步场景效验，并加进下一步编写.（若按[ - ] 键，可查看上一步的场景，沉复 4、5、6、7 步建改，再按[ + ]贮存.）如果要正在步调中间大概开端拔出步调步，则按[INS]键举止拔出支配.[ + ]仅对于已有的步调步干建改.9．沉复 4-8 步，编写其余场景（步调步） . 6 宏海舞台灯光快乐买 10．按[EDIT/RUN]键，使该对于应指示灯燃烧，影象并退出编写状态，加进运奇迹态.11．沉复 2-10 步，编写其余步调场. 十二、十二、电脑灯步调的运止 1．按[EDIT/RUN]键，使该对于应 LED 灯燃烧.2．按数字键（P1-P7），采用步调（场）编号，使之运止，若该步调（场）已被编写，则按此键号时对于应的LED 灯出有明.3．安排[SPEED]及[CROSS]电位器，改变场景与场景之间的停顿时间及场景渐变运止速度，若[SPEED]大概[CROSS]电位器处于下部分 AUTO 天区，则自动运止已编写佳的场景停顿及场景过度时间.4．若念实止脚动大概自动混同运止步调，则可按下述步调设定运止.按[MANUAL]键，再按（P1—P24）键，选出要实止脚动统造的灯号，随机推动相映已释搁佳的电位器推子，实止脚动+自动混同运止步调，按[MANUAL]退脱脚动采用.5．按[BLACK]可使运止步调（场）干久停/开用采用，对于应键 LED 灯灭时则输出运止仄常. 十三、十三、特殊场景表示正在运止步调状态下（即[RUN/EDIT]键对于应指示灯燃烧），按[RUN SCENE]键，再按 P1—P24 中任意键，可调出已编程的 24 个场景. 十四、怎么样树坐、十四、怎么样树坐、与消摇滚杆电位器树坐摇滚杆电位器树坐：按[RUN/EDIT]键，使该指示灯面明，紧交着按[SET X/Y]键，根据液晶屏的提示，从（P1-P16）采用出二个对于应电脑灯 X、Y 运止目标的扫描通讲，变化到胀摇滚杆电位器去控造绿色指示灯，随即面明，如果输进过得，按[DELETE]键与消输进，沉新键进精确的对于应通讲，再按[SET X/Y]键影象退出.与消摇滚杆电位器树坐：正在[SET X/Y]状态下，按[DELETE]扫除输进数据，绿色指示灯随即燃烧，再按[SET X/Y]键影象退出. 十五、十五、惯例调光统造面控：按动 P1-P24 统造调光的 385-408 通讲，指示灯明时表示输出 100%，指示灯灭时输出 0%.分控：正在非编程状态下，按 DIMMER 键使指示灯明，加进调光状态，按 SA/SB/SC 采用调光统造的通讲页里，推动推子区的各个推子安排调光输出. 7第一篇:dmx512统造台证明书籍DMX512（192）电脑统造台简朴上脚证明书籍一、功能证明 1、SCANNERS：电脑灯开开通讲（1—12） .2、SCENS：功能参数推杆，（PAGE SELECT）A---B 翻页.调控参数 16 个.3、BANK：上下数字键，101----130 改变.4、PROGRAM：编程加进键.5、MIDI/ADD：编写储藏键.6、AUTO/DEL：步调疏通战步调简略键.7、CHASE1----CHASE6：场编写键.8、BLACK OUT：关关步调键.9、FADE TIME--SPEED：步调运止时间战每步运止时停顿速度.二、支配使用证明 1、挨开电脑灯的电源，待灯开用后再开开 512 统造台电源开关，液晶隐现屏隐现 101 数字.2、按住编程键 PROGRAM 二秒加进编程.隐现器左下角相对于应的场合出现一个小明面.挨开电脑灯通讲SCANNERS1—12、相对于应的指示灯明.3、推动 SCENS 功能参数推杆改变每个通讲的参数值.4、赶快按住 MIDI/ADD 键一下搁开正在按住 SCENS 上的数字键 2 一下搁开，屏幕相对于应闪烁一下第一个101 的景便储藏了.编第二个景要领：按住 MIDI 键一下搁开再按住数字键 3 一下搁开，屏幕闪烁一下便储藏了第二个.便是编 101 时按数字键 2、编 201 时按数字键3，编前一个景按后一个数字键，依次类推.5、编佳后{101----801}8 个景后按住 PROGRAM 键二秒便储藏了 8 个景了.屏幕左上角明一个小面.按住 BLACK OUT 键一下正在按 AUTO/DEL 键后屏幕左下角指示灯明 8 个景开初运止.推动 SPEED 战 FADE TOM 推杆改变运止速度战时间.树坐面头灯的速度时运止的速度出有要过快、免得得步.6、共上步 1---5 步编写 102---802、103----803、104---804........7、编写一个 CHASE1 时按住 PROGRAM 键二秒加进编写屏幕左下角指示灯明再按 CHASE1 隐现 1101.如要把101---801、102----802；皆编进去.步调 1、按一下数字键 1 搁开再按 MIDI 键一次 101 便储藏了 2、按一下数字键 2 搁开再按 MIDI 键一次便储藏了 201.步调循环 101-----801、 102----802 皆编进去.编写要领战编景的步调差异.储藏战运止相共.8、简略也是进步 PROGRAM 键再按 AUTO/DELL 键出有搁按数字键便止了，简略哪个景便面按一下哪个数字键.此时 CHASE1 中的景相对于应的景便出了.。
DMX512炫彩灯光控制器使用说明书
SC-DMX-2000 DMX512炫彩灯光控制器【使用说明书】REV 1.42009.05.14目录第一章产品简介 (3)1. 1 产品功能简介 (3)1. 2 产品规格 (3)1. 3 主要性能特点 (3)1. 4 产品示意图 (4)1. 5 硬件接线情况说明 (5)第二章产品使用方法 (7)2. 1 IP 地址的设定 (8)2. 2 Net Mask的设定 (9)2. 3 Gateway的设定 (9)2. 4 Mode & ID的设定 (9)2. 5 Online/Offline的设定 (10)第三章联机系统操作 (11)3. 1 组网方式 (11)3. 2 判断网络状况 (11)第四章对MMC/SD卡的操作 (12)4. 1 MMC/SD卡格式化 (12)4. 2 场景文件的拷入与修改 (12)第五章机械尺寸与安装 (13)第六章故障排除及维护 (14)2第一章产品简介1. 1 产品功能简介SC-DMX-2000 DMX512炫彩灯光控制器：SC-DMX-2000 DMX512炫彩灯光控制器主要应用于以LED为光源的建筑景观和商业场所照明装饰。
两组带光电隔离的国际标准DMX512/1990信号输出，保证整个控制系统的安全性。
可控制1024个DMX512通道。
支持对MMC/SD卡存储文件的读取，支持联机和脱机运行，可轻松将文字、FLASH动画、视频、图像等媒体信息表现于建筑等景观照明中，产生炫丽多彩的变化效果。
1. 2 产品规格➢100~240V，50Hz 交流输入➢数字信号接口：DMX512 /1990➢工作温度：-20~60 摄氏度➢系统功率：<10W➢网络端口：RJ45 10M➢DMX512数字信号连接头：RJ45×2➢同步信号连接头：RJ11×2➢外型尺寸：300*200*40(mm)➢16*2液晶显示➢DMX512刷新频率25Hz➢MMC/SD卡最大支持容量：2G➢MMC/SD卡文件格式：FAT161. 3 主要性能特点16*2液晶显示，操作界面简单，友好；可输出两组国际标准DMX512/1990信号,控制512*2=1024路调光回路（2*170=340个全彩RGB灯具）,256级灰度变化；支持脱机运行模式，读取MMC/SD卡所存储场景文件；支持联机运行模式，PC后台软件通过以太网控制；支持多台SC-DMX-2000 DMX512炫彩灯光控制器联机而构成大型灯光控制系统，大大扩展控制系统容量。
DMX512控制器
产品型号:DM-188-SD翼芯科技有限公司规格书主控特点◆SD卡动画播放，控制灵活；◆SD卡支持多效果存储播放功能；◆无SD卡或动画文件时，控制器输出RGB跳变信号；◆播放速度9级调整◆控制器可同步控制(只限交流供电时)；◆程序可以自动和手动播放，变化速度可调整；◆设置带掉电记忆功能；主控参数◆输出信号：标准DMX512差分信号GND、D+、D-(用于DMX512等灯具)标准TTL信号(用于6803,1809等灯具)；◆控制长度：DMX512信号可控制170条RGB大功率DMX512外控灯具；TTL信号可控制1024个像素(段)；◆外开尺寸：132*70*24mm◆工作电压：AC/DC9-24V、AC供电时可多台同步控制；◆工作电流：<100MA；◆SD卡容量：128M，最大可支持2GB；◆SD卡文件：最大可支持32个动画文件；使用说明◆主控输出为DMX512时，主控器输出信号D+、D-、GND通过信号线连接到解码器的D+、D-、GND，为485差分标准DMX512信号输出；◆主控输出为6803，1809等TTL信号芯片时，GND接灯具的GND(地)，TXD接灯具的CLK(时钟)，D+接灯具的DAT(数据)；◆主控器上面有MODE、UP、DOWN、SPEED四个功能键;◆数码管的第一，二位为模式显视，第三位为自动/手动播放显视，第四位为速度显视；◆按MODE可以选择自动模式(第三个数码管的中间位滚动)和手动模式(第三个数码管的中间位停止)；◆在手动模式下按UP和DOWN可以上下选择相应的内置效果，按SPEED键可以调整当前效果的播放速度；◆在自动模式下，效果自动从第一个开始到最后一个循环顺序执行，按SPEED键可以调整当前效果的播放速度；◆速度共9级，1为最快、9为最慢；SD卡操作◆更换程序效果文件时，先将SD卡格式化成FAT(FAT16)格式，再将文件后缀为.bin的程序文件复制到SD中，安全删除SD卡后，将SD卡装入主控制器，再上电，正常情况控制器的红色信号灯会闪烁，并且LCD液晶屏会显视SD正确；◆当需要在一张SD卡中存放多个LED效果文件时，请逐个将文件复制到SD卡中，不得同步复制多少文件，否则可能会造成SD卡文件错误，文件按复制的先后顺序播放；◆LED效果文件不能为中文名，并且文件名长度不要超过8个字符，否则可能会造成SD卡文件错误◆如显视SD卡错误(SD ERR)请检查SD卡的格式是否是FAT16（FAT），SD是否正确插入，SD是否是好的等；◆如果显视没有LED文件(No led file!)，请检查SD卡中是否有LED文件，LED文件是否是当前控制器支持的文件类型等。
dmx512灯光控制器说明书
dmx512灯光控制器说明书摘要：I.引言A.灯光控制器简介B.DMX512灯光控制器的作用II.控制器概述A.控制器外观B.控制器按键和接口C.控制器功能III.控制器使用A.接线和安装B.编程设置1.进入编程状态2.选择程序号3.设置灯具功能4.存储场景C.运行程序1.选择要运行的程序2.调节速度和时间3.上下切换程序IV.控制器编程A.编程模式B.编程步骤1.选择程序号2.设置灯具功能3.存储场景C.编程注意事项V.控制器维护A.控制器保养B.控制器故障排除VI.结论A.总结控制器特点B.展望控制器应用前景正文：DMX512灯光控制器是一款功能强大的设备，用于控制灯光效果。
通过编程设置，可以实现各种灯光场景的变换，为舞台、娱乐场所、展览等场合带来精彩的视觉效果。
本说明书将详细介绍DMX512灯光控制器的使用方法、编程技巧和维护知识。
控制器概述DMX512灯光控制器外观简洁大方，按键和接口布局合理，方便操作。
控制器具有丰富的功能，可以满足各种灯光控制需求。
控制器使用接线和安装：首先，将控制器与电源、灯光设备连接。
然后，按照安装说明将控制器固定在合适的位置。
编程设置：进入编程状态后，选择程序号，设置灯具功能（如颜色、亮度等），并存储场景。
可以通过编程软件进行更详细的设置。
运行程序：选择要运行的程序，调节速度和时间，以及上下切换程序。
控制器编程编程模式：控制器支持多种编程模式，可以根据实际需求选择合适的模式。
编程步骤：首先，进入编程模式。
然后，按照编程说明设置程序号、灯具功能和存储场景。
编程注意事项：编程过程中，注意保持控制器与灯光设备的连接稳定，避免因断开连接导致的数据丢失。
控制器维护控制器保养：定期清洁控制器，避免灰尘和湿气影响设备性能。
控制器故障排除：若控制器出现故障，可以参考故障排除指南进行修复。
如果问题仍无法解决，请联系售后服务。
总之，DMX512灯光控制器是一款性能卓越的设备，通过本说明书，您可以轻松掌握其使用方法、编程技巧和维护知识。
DMX512炫彩灯光控制器使用说明书要点
SC-DMX-2000 DMX512玄彩灯光控制器【使用说明书】REV 1.42009.05.14目录第一章产品简介............................................. 3 .1. 1 产品功能简介.......................................................... 3...1. 2 产品规格.............................................................. 3 ..1. 3 主要性能特点.......................................................... 3...1. 4 产品示意图............................................................ 4 ..1. 5 硬件接线情况说明...................................................... 5...第二章产品使用方法......................................... 7...2. 1 IP 地址的设定......................................................... 8...2. 2 Net Mask 的设定....................................................... 9...2. 3 Gateway 的设定 ........................................................ 9.2. 4 Mode & ID 的设定...................................................... 9...2. 5 Online/Offline 的设定................................................... 1..0 第三章联机系统操作......................................... 1..13. 1 组网方式 (11)3. 2 判断网络状况 (11)第四章对MMC/SD 卡的操作.................................. 1.2.4. 1 MMC/SD 卡格式化..................................................... 1..2.4. 2 场景文件的拷入与修改.................................................. 1..2.第五章机械尺寸与安装....................................... 1.3.第六章故障排除及维护....................................... 1.4.第一章产品简介1. 1 产品功能简介SC-DMX-2000 DMX51炫彩灯光控制器：SC-DMX-200CDMX51炫彩灯光控制器主要应用于以LED为光源的建筑景观和商业场所照明装饰。
DMX512控制系统规格书
DMX512控制系统规格书一，写码器特性：1，标准DMX512信号输出。
可对本公司的DMX512解码模块进行编号。
2，控制器本身内置有静态色，频闪，渐变，跳变，流星等共计19种变化程序，可用于演示，测试，亦可作为DMX512控制台来使用。
3，配有一个适配电源，亦可选配电池。
4，配有RF无线发射器，功能和控制面板一一对应。
可远程操作。
5，四位数码管同步显示操作及运行状态。
6，具有记忆功能。
每次上电，控制器会恢复到断电前的模式及状态。
操作方法：1，先把写码器的DMX+，DMX-，GND与灯具的DMX+，DMX-，GND对应连接起来，2，给灯具上电，同时也给写码器上电。
如果写码器处于演示状态，长按“FUNC”3秒以上，这时会转换到写码状态，数码管上会显示以“A”为开头的三位数字，即为将要写入的编号，按“UP”和“DOWN”键调到欲写入的编号，按一下写码器上的“FUNC”键，这时，灯具会跳变几秒，并回到渐变状态。
这时表示写码成功。
3，在演示状态下，共计19种演示程序供选择，通过按“FUNC”来选择，每按一下，跳到下一个程序演示，通过“UP”，“DOWN”键来调节变化速度，共9级变化速度。
二，DMX512解码恒流控制器特性：1，标准DMX512信号解码，并控制三路恒流输出。
2，信号采用并联方式，系统中的个别节点损坏，不影响其它节点正常工作。
3，输入电压具有12V，24V，36V，48V等多种版本选择，输出电流可以根据需要调节，最大可调到1A。
4，具有3通道和6通道可选择。
没特别说明默认3通道。
使用方法：1，根据灯具灯珠数量，选择好所需的电压及电流版本。
将输出端的三组线分另与红绿蓝三组LED连接好，将DC24+连接好开关电源的正极，GND连接开关电源的负极。
DMX+，DMX-，GND分另与控制台或写码器的DMX+，DMX-，GND连接起来。
2，上电时，如果解码器信号线没有连接控台。
会自动跑内置的渐变程序。
工程接线示意图：海联兄弟电子科技有限公司TEL:189********。
自动写码的DMX512解码器规格书
一、性能参数：u外型尺寸：L36*W28*H12mmu输入电压：12～36VDC(视灯珠串接而定)u输出电流：300mA/600mAu输出功率：3-36W(祥见表1)u自身功耗：〈1Wu输出通道：三道道二、特点：u协议：采用国际标准DMX512协议（1990）,谦容性强；u传输：RS485差分传输，具有高抗干忧,传输距离远,接线方便等特点;u恒流：内具高精度恒流电路，确保LED高光效，低光衰。
u防雷：具有防雷击，防静电，电路稳定可靠。
u灰度：0-100%调光，256*256*256级灰度;u供电；直流供电.u上电：开机无冲击（开机瞬间LED全灭），对LED起保护作用；三．产品功能说明u串联工作方式：各模块串接、无需设置地址、地址自动顺序分配，使用非常方便，驱动之间信号距离可达100米，可接170个驱动板u并行工作方式：各模块并接，每隔32个模块时需加放大器(此数量为理论值，实际请以工程现场测试为准)，各模块设置独地址（可用写码器写入）；u工作模式：接有DMX512控制器时，会跟据控制器的效果而变化没联DMX512控制器时，会自动运行内置效果（七彩跳变、渐变）；在串行方式时，没接主控制器时，第一个解码器可自动变为主控，实现同步联机变化;三、应用范围：主要应用于大功率全彩洗墙灯、投光灯、埋地灯、水底灯、舞台灯、隧道灯等附表1：四、模块端口介绍：》左边D+、D-、GND差分输入线.》右边D+、D-、GND差分输出线，输出到下一模块，多个模块串接时，接至下一模块的D+和D-；》左边VCC+电源正极输入端，GND是电源负极输入端》右边V+，R-，G-，B-是灯具输出端，连接LED灯具，V+是LED阳极公共端，R，G，B灯珠的阴极分别接至板上的R-、G-、B-端；五、接线图：1、灯具应用接线图(串行接线图)2、灯具应用接线图(并行接线图)六、故障分析和解决方法：本模块出厂前100%测试，为了避免不必要故障发生，请在使用前认真阅读应用接线图，如在应用过程中发现问题，请检查是否连接正确, 重新接线。
DMX-512电脑控制台使用说明书
DMX-512电脑控制台使用说明书DMX-512控制台是纯中文的电脑控制台，其PC机设置为586主板，8M以上内存，100M以上硬盘，控制台是中文WINDOWS界面易看易学，易学易懂，易懂好用，既可以控制国产DMX-512信号电脑灯，也可以控制进口DMX-512信号电脑灯，还可以接驳解码器控制硅箱，其控制电脑灯包括：1、黄金2、基芬3、飞鹰4、太子5、天工6、玛田7、珍丽8、高怡9、歌马10、占士邦11、GENI 12、DELAY13、SGM 14、LAMPO 15、IN 16、CYBERLIGHT 17、士比利18、无极19、LONGSON 20、NJD 21、DTS 22、SUPERLIGHT23、APOLLO 24、小金刚以上电脑灯和一些没有列出的电脑灯，此控制台都能控制自如。
一、此控制台的一些特点：1、PC机用平台，操作方便，维护少而且方便；2、WINDOWS中文操作系统平台，使用方便快捷；3、纯中文工作环境；4、使用标准DMX-512信号协议；5、大容量存储，可以充分发挥想象力；6、可根据需要添加灯具。
二、技术结构●可以输入英文或中文名称，让你操作自如；●名称最多可以15个字●0.1 - 100秒/步的运行度，“照旧”表示依照上一级设置（例如在环境中的场景跑灯“照旧”依照在场景跑灯中的设置，下同）●0 – 100秒/步的停留时间，“照旧”表示照上一级设置● 1 –3000秒/步的停留时间，“无限”表示一直运行下去，“照旧”表示依照上一级设置●正、反两种运转方向，表示场景跑灯是从第一个场景运行到最后一个场景，或是从最后一个场景运行到第一个场景●开关状态表示该项目是否参加运行二、编辑场景1、定义电脑灯资料（在屏幕上按鼠标右键，即可弹出此画面）A）增加、插入、删除和修改电脑灯1）在编辑彩单中选择增加、插入、删除或修改电脑灯2）在弹出的画面上按电脑灯的设置设定参数3）按“确定”键确定，或按“取消”键取消B）选择电脑灯1）在灯名按键上用鼠标左键点一下，选择该灯，再点一下，取消选择2）在灯名按键上用鼠标右键点一下，选择该行所有灯，再点一下，该行灯全不选2、定义场景A）创造或修改场景1）按所需电脑灯，设置特性或推杆2）按存储键3）在弹出的画面中双击（用鼠标左键连续点两下）适当存储位置4）输入名称B）调入场景1）按“调入”键2）在弹出的画面中双击所要调入的场景三、编辑场景跑灯1、创造和修改场景跑灯A）在场景表格中增加，插入或删除场景B）选择所需场景，设置其运行速度，停留时间，开关状态C）设置整个场景路灯的运转方向和运转时间D）按“存储”键E）在弹出画面的表格中双击适当的存储位置F）输入名称2、创建和修改环境A）在场景和场景跑灯表格中增加，删除场景或场景跑步B）选择所需场景跑灯，设置运行时间和状态C）选择所需场景跑灯，设置运行速度、停留时间、运行时间、转向和开关状态D）按“存储”键E）在弹出画面的表格中双击适当存储位置F）输入名称3、调入环境跑灯A）按“调入”键B）在弹出的画面中双击所要调入的环境跑灯四、综合运行选择所要运行的场景、场景跑灯、环境和环境跑灯中的任一项，并双击它（用鼠标连续点两下），该项目如果不是空的就会运行，再双击此项目或双击其它空的项目就停止运行。
DMX512解码驱动产品规格书
型号：DM-102翼芯科技有限公司规格书一、性能参数：●外型尺寸：直径45mmx 高（18mm）●输入电压：9V~24V AC/DC；●输出负载电流：300mA、600mA；●自身功耗：〈1W；●输出总功率：36W，总功率控制在1--12W*3内（三通道共接36颗1W LED，每通道6中2并，共12W）；二、特点：●协议：标准DMX512协议（1990）；●信号线输入方式：差分、非差分；●效果变化方式：内置效果变化、DMX512控台控制；1.没接控台时，自动运行解码器内置的七彩效果；2.接控台后，整体根据控台的变化而变化；●联接方式：标准并行或串行；1.并行时：各模块输入通讯线并接，每隔32个模块时需加放大器，各模块有单独地址（可用写码器烧入）；2.串行时：各模块通讯线串接，无需设置地址，地址自动顺序分配；●0-100%调光，256*256*256级灰度；●高抗干忧，抗静电；●宽输入电压，电流保持恒定，各个灯具亮度一致；无冲击（开机瞬间LED全灭），对LED起保护作用；三、应用范围：●主要应用于大功率的全彩灯、洗墙灯、投光灯、混色灯、信号灯、景观灯、水底灯、隧道灯、路灯等；四、模块端口介绍：》左边D+、D-、GND差分输入线.》右边D+、D-、GND差分输出线，输出到下一模块的通讯线，多个模块串接时，接至下一模块的D+和D-；》左边VCC+电源正极输入端，GND是电源负极输入端》右边V+，R-，G-，B-是灯具输出端，连接LED灯具，V+是LED阳极公共端，R，G，B灯珠的阴极分别接至板上的R-、G-、B-端；五、接线图：1、灯具应用接线图(串行接线图)2、灯具应用接线图(并行接线图)。
DMX512控制系统说明
DMX512 系统和控制器的设计简介概述：DMX512主控系统是一套用于建筑室内外亮化控制的LED全彩控制系统，可方便的随时修改控制器中的灯光效果。
控制系统实现R,G,B,W各256级灰度，真正实现全彩色。
独有的无线遥控和按键控制模式和速度调节功能；40多种变化模式和10级速度调节；具有掉电记忆功能。
技术参数：1. 工作温度:-20-60℃2. 供电电压:DC5V, DC12～24V可选…..当跳线帽接到DC5V时,POWER或V+输入必须为DC5V。
当跳线帽接到DC12-24V时,POWER或V+输入为DC12-24V。
3. 外型尺寸：长85Χ宽45Χ高22 mm4. 额定功率：<1W5. 接线方式：活动端子6. 传输速度250Kbps7. 符合DMX512(1990) 国际标准协功能说明：1. 可以通过按键选择被控制的LED,R,G,B,W,亮度控制。
2. 内置多种模式可供按键选择（可以根据客户要求添加）。
3. 动态速度，模式可调，具有掉电记忆功能。
4. 采用按键和无线遥控器（订货注明）对控制器进行控制。
5. 遥控器采用射频（RF）方式，遥控距离可远达50M，在遥控器上可以实现节目选择、节目循环、显示开关、速度加、减、亮度控制操作说明：1. 上电前观察电源是否与控制器的工作电压一致，确保连接线之间无短路现象。
2. 上电后控制器会有个自检程序R,G,B,W,MODE的灯会各亮一次,则为正常。
3. 自检程序结束后R,G,B,W,MODE只有一个灯亮，对应当前控制器工作状态，可以按选择键来改变制器工作状态。
4. 上电前按住选择键再上电，这时R,G,B,W灯同时亮，该模式为R,G,B,W模式，上电前在按住选择键再上电，这时R,G,B灯同时亮，该模式为R,G,B模式，循环切换。
5. 控制器正常工作时，按选择键来改变控制器工作状态，按选择键R灯亮时，+速度-键可以设置R灯的亮度G,B,W同上，到MODE灯时控制器状态为执行节目花样。
DMX512编码器说明书
YM-DMXDC编码器说明书目录一、产品简介1-1 YM-DMXDC 的特点 (3)1-2 YM-DMXDC的规格 (3)1-3 操作面板功能简介 (4)1-4 输出端口的接法 (5)1-5 YM-DMXDC 外观尺寸 (5)二、产品功能描述2-1 中英文切换 (6)2-2 工作模式 (6)2-3 编码模式下的功能设置 (7)2-4 播放速度设置 (9)三、注意事项 (10)产品保修说明 (10)一、产品简介：YM-DMXDC的描述本产品是针对本公司的解码芯片而设计的一款编码器，可对驱动模块进行级联编码，编码方式方便简单，其特点如下：●供电电压为DC5～24V;●配有标准的电话MICRO-USB接口，配带移动电源，可方便操作；●支持本公司的四种编码模式：EN、3R、3S、3H●具有地址测试功能；●此编码器有编码和播放2种模式；●配有LCD显示屏，显示当前操作状态；●EMC电磁兼容设计，具有良好的抗干扰能力。
YM-DMXDC的规格操作面板功能介绍①：LCD显示屏；②：换功能菜单键③：增加键；④：减小键；⑤：确信键⑥：SD卡座；⑦：电源 DC 5-24V；⑧：电源 USB接口，可接移动电源；⑨：信号输出端口。
输出端口的接法： (如图)编码接法一线-GND二线-D+三线-D-四线-PI五线-NCYM-DMXDC 外观尺寸二、产品功能描述中英文切换同时按▲和▼键不放，等待LCD显示屏上显示“EN”表示英文，显示中表示“中”文。
工作模式编码器有2中工作模式，即：编码模式和播放模式。
编码器在上电时检测到若是有SD卡，进入播放模式；没有SD卡，那么进入编码模式。
编码模式下的功能设置在执行编码前要先在设置菜单里选择好编码方式；编码器上电后长按MENU键两秒以上，进入编码模式（如；DMX3H、DMX3S、DMX3R、DMXEN）、通道数量、空脚位、波特率、方式设置，设置完毕再长按MENU键返回。
1）假设出在编码模式，屏幕初始界面为以下图：2）按MENU键两秒以上，会显现下界面,通过▲/▼键能够调剂编码模式（DMX3H、DMX3S、DMX3R、DMXEN）：3）按MENU键，切换到通道数设置，通过▲/▼键能够调剂通道数，如以下图：4）按MENU键，切换到孔位数设置，通过▲/▼键能够设定有无空位,如以下图：5）按MENU键，切换到速度设置设置，通过▲/▼键设定信号所用的波特率(标准DMX512信号为250K），如以下图：6）按MENU键，切换到输出方式设置，可控芯片有多种（59五、300一、6024、923一、922一、PWM等），8）设置完成后，按按MENU键两秒以上，会退出设置菜单。
