柴油发电机组介绍
柴油发电机组功能介绍
柴油发电机组功能介绍
柴油发电机组功能介绍
柴油发电机组是一种常用的发电设备，主要由柴油机、发电机和控制
系统组成。
它具有以下主要功能：
一、发电功能
柴油发电机组的主要功能之一是发电。
柴油机通过消耗燃料产生热能，驱动发电机进行转动，从而产生电能。
它可以为工业、商业和居民等
提供电力，以满足电力需求。
二、备用电源功能
柴油发电机组具有备用电源功能。
在电网故障或停电时，它可以作为
备用电源，确保用电不中断。
备用电源功能是柴油发电机组非常重要
的功能之一，它可以保障重要设备的安全运行。
三、调峰与调频功能
柴油发电机组还具有调峰和调频功能。
调峰功能指的是在电力需求变
化较大的情况下，柴油发电机组可以根据负荷的变化，自动进行功率
调整，使电力输出平稳。
调频功能指的是在电网频率发生偏差时，柴
油发电机组可以自动进行频率调整，保证电力输出的准确性和稳定性。
四、节能环保功能
柴油发电机组还具有节能环保功能。
随着环保意识的提高，柴油发电
机组的节能环保功能也开始受到重视。
它可以通过采用先进的燃烧技
术和减少废气排放等手段，减少对环境的污染，并有效实现节能减排。
综上所述，柴油发电机组是一种非常实用的发电设备，它具有发电、
备用电源、调峰调频和节能环保等多种功能，为工业、商业和居民等
提供了电力保障。
第一讲 柴油发电机组基础知识
相关技术术语
B、频率：指1分钟内电压完成周期个数。决定于同步电机的转 速n 和极对数p，频率f=np/60(赫)。 C、备用发电机和主用发电机：备用发电机是只有在紧急停机 的情况下，才启动发电机组供电，而大部分时间由其他电源对 负载供电的机组；主用发电机则是持续给负载进行供电的机组。 一般我们的发电机组都是做备用电源。 D、连续功率、主用功率和备用功率：一台发电机组能够在24 小时之内连续使用的最大功率我们称之为连续功率；而在某一 时段内（10个小时）内连续运行的功率成为主用功率；而在主 用功率运行中有1个小时可在此基础上超载10%，此时的机组功 率就是我们平时所说的最大功率，即备用功率。
知名柴油发电机品牌
考勤管理
祝大家工作愉快！
葛洲坝能源重工有限公司
发电机俗称电球，工作原 理是将发电机转子轴与柴 油机轴连接，然后由柴油 机带动转子转动，切割磁 力线，输出电力。
常见发电机品牌
控制系统
控制系统用于协调发动机 和发电机的工作，显示发 动机和发电机状态参数， 如:转速、柴油机油压、 发电机电压、电流、冷却 水箱水温、电瓶电压等。 如果有异常可以警告和进 行保护。
知名柴油发电机品牌
依维柯（IVECO）公司是意大利 菲亚特集团（FIAT）的主要成员， 主要从事汽车及柴油发动机的研究 和生产，同时生产工程机械、内燃 机车、矿山、冶金及发电设备。依 维柯·爱福为依维柯公司专为客户 生产特种柴油机的公司，位于意大 利米兰市，其生产的柴油发电机组 装机容量从17KW到616KW，全符合 ISO8528标准，依维柯·爱福公司具 有ISO9001产品质量认证，是世界上 最主要的柴油发电机组制造厂家之 一。
柴油发动机
柴油发动机俗称引擎、机 头或油机，是用柴油作燃 料的内燃机。柴油机属于 压缩点火式发动机，它又 常以主要发明者狄塞尔的 名字被称为狄塞尔引擎。 原理是将柴油雾化与空气 按比例混合，压缩自然， 膨胀推动活塞运动，是一 种将柴油化学能转化为动 能的机器。
发电机组介绍
（四）其它部件
1.柴油机与发电机的连接方式 ①三角皮带传动：简单，但容易打滑，传动精度低，皮带易损。 ②联轴器：是用于将柴油机和发电机的旋转部分连接起来，柴油机通过联轴器带动 发电机旋转。分弹性联轴器和刚性联轴器。 弹性联轴器：主要特点是弹性较好，能缓冲一部分冲击。要求对底脚上刨床加 工，安装时要打定位销等等。此类联轴器要求用双轴承发电机； 刚性联轴器：依靠法兰止口保证同轴度，精度较高。我们的盘片式联轴器就属于 刚性联轴器。 2.散热器：用在闭式冷却系统中，它是将柴油机出来的高温冷却液，通过水散热器靠 风扇强力鼓风来冷却，冷却后的水再去冷却柴油机。 3.消声器：柴油机的排气噪声很大，是人体所不能听接受的，而且对周围环境影响很 大，这就要求对其做消声处理。消声器有阻性消声器（工业消声器）和抗性消声 器（住宅消声器）。 4.底座，燃油箱和机箱：底座是柴油机，发电机和水箱的公共支撑，我们公司的产品 也将油箱焊接在公共底盘上；机箱则是将机组整个罩起来，加上降噪材料即成为 低噪音箱。
9. 噪音 ①普通机组（开架式机组）GB2820规定如下： 在距机组柴油机和发电机机体1m处的噪声声压级平 均值： ≤250 kW --------≤102dB（A）； ＞250KW --------≤108db ②低噪音机组 一般能做到80db已不容易，80以下就更加困难。关于 这一点，请大家与客户签订合同时一定注意。 例如：AKSA静音机组1m处≤85dba； 超静音机组1m处≤75dba。） 噪音要求越低，机组的功率配比应越大。低噪音机 组，柴油机的功率应是发电机 功率1.5倍，对噪音要求特别低的，比如<70db的同期录 音,柴油机的功率要求更大,可能 是发电机功率的2倍以上.
3. 机组的输出电压 ①国内机组输出电压通常为: 单相 230V (市电 220V) 三相 230/400V (市电 230/400V) ② 国外机组有: 单相 120/240V 三相 230/400V ,127/220V,120/208，380/660V等。 ③线电压和相电压的关系 对三相机组而言，线电压=√3相电压如： 230 x √3=400V 相电压和线电压之间的关系是确定的，不可随意给。 相电压
柴油发电机组介绍
柴油发电机组是利用柴油燃烧产生动力，驱动发电机发电的设备。它通过将 化学能转化为机械能，再转化为电能，广泛应用于各个领域。
工作原理
当柴油被喷射到高温高压的气缸内时，它会燃烧产生高温高压的气体。这些 气体推动活塞运动，从而带动发电机转子旋转，产生电能。
应用领域
工业用途
柴油发电机组广泛应用于建 筑工地、采矿场地等工业环 境中，为设备和机械提供电 力。
维护保养
1 定期检查
定期检查引擎油、滤清器、冷却液等关键部件，确保其正常运行。
2 清洁和润滑
定期清洁柴油发电机组，保持清洁，并进行润滑，以延长其使用寿命。
3 故障排除
及时发现和解决故障，避免损坏和停机时间。
选择方法
功率需求
根据需要供电的设备和机械的功 率需求，选择合适的柴油发电机 组功率。
品牌和质量
选择可靠的品牌和高品质的柴油 发电机组，以确保长期可靠的运 行。
燃油效率
考虑柴油发电机组的燃油效率， 选择经济实用且能满足需求的型 号。
市场现状
柴油发电机组市场目前正处于增的需求也在 增长。
商业用途
商业场所，如超市、酒店、 医院等，通常安装柴油发电 机组作为备用电源，以保障 正常运营。
户外活动
柴油发电机组是户外探险、 露营等活动的理想选择，提 供可靠的电力供应。
优点和缺点
优点
• 高效稳定的功率输出 • 较低的燃料消耗 • 可靠性和耐久性
缺点
• 噪音和排放 • 对于小功率需求不经济 • 维护和保养要求较高
柴油发电机组结构原理与运行
最大功率
≤80VA
工作温度
-20℃～70℃
存储温度
-30℃～80℃
整机大小
130*98*48mm
典型接线图
BC7033A
L N GND + -
1 2 3 45
6
～230V 电池 继电器
26
康明斯 EFC3044196 调速板
在柴油机控制箱内装有康明斯 EFC3044196 调速板一块。
产品特点：
1、 3044196 速度控制器是一个全电 子闭合回路控制的设计, 它对于瞬 间的负荷变化用快速而精确的响应去 控制引擎的转速, 当连接到所匹 配的 EFC 系列电子执行器和磁性速度 传感器信号时, 可完美控制 CUMMINS 引擎. 2、 在设计上, 它安装简单并可预调 整, 包括调速率和工作怠速, 为协 助用于多台机或特殊用途机的输入, 以及防止逆电池电压, 瞬间脉冲 电压, 执行器的短路故障和在失去转 速传感器信号或电源的情况下的 安全保护等
压、频率、电流 有功功率、无功功率和总功率等。
8、状态（Status）：查看发电机组的实时状态
22
23
排除故障
7320 控制器停机保护可按 ⑴ 解除故障锁定。 停机故障信号没解除或修复前面板指示灯⒃ ⒄ ⒅ LED 点亮。
可查看参考液晶显示面板报警提示信息修复故障，故 障修复后按 ⑴ 停机/复位键解除停机锁定，对应的报 警指示灯熄灭，发电机组可开机试运行。
13
内部接线Βιβλιοθήκη 保险开关14内部接线
康明斯 EFC3044196调
速板
盘后切换开 关（下侧未
接线）
DSE7320控制器
BC7033A 智能 型充电器
15

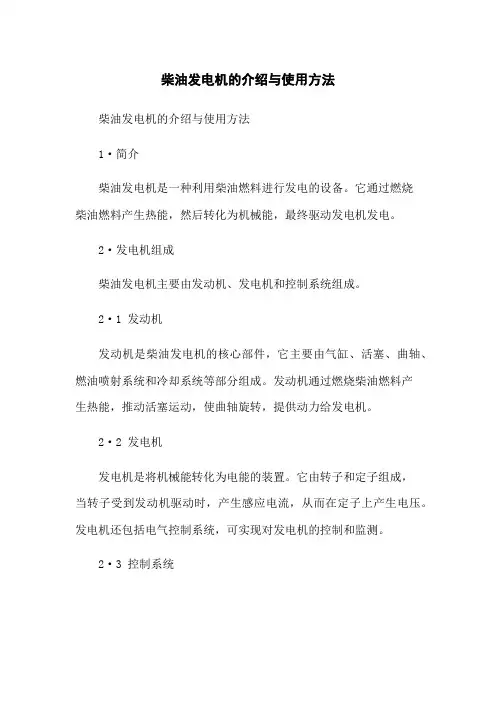

柴油发电机的介绍与使用方法
柴油发电机的介绍与使用方法柴油发电机的介绍与使用方法1·简介柴油发电机是一种利用柴油燃料进行发电的设备。
它通过燃烧柴油燃料产生热能，然后转化为机械能，最终驱动发电机发电。
2·发电机组成柴油发电机主要由发动机、发电机和控制系统组成。
2·1 发动机发动机是柴油发电机的核心部件，它主要由气缸、活塞、曲轴、燃油喷射系统和冷却系统等部分组成。
发动机通过燃烧柴油燃料产生热能，推动活塞运动，使曲轴旋转，提供动力给发电机。
2·2 发电机发电机是将机械能转化为电能的装置。
它由转子和定子组成，当转子受到发动机驱动时，产生感应电流，从而在定子上产生电压。
发电机还包括电气控制系统，可实现对发电机的控制和监测。
2·3 控制系统控制系统是柴油发电机的自动控制装置。
它主要由发动机控制器和发电机控制器组成，可以实现发电机的启动、停止、负荷调节和故障保护等功能。
3·使用方法柴油发电机的使用方法如下所示：3·1 准备工作（1）检查柴油发电机的外观和各个部件是否完好。
（2）检查发动机机油、燃油和冷却水的液位，确保足够。
（3）检查发电机组的电气连接是否正常。
（4）检查发电机组的负载是否接地良好。
3·2 启动发电机（1）调整发动机切换开关至“启动”位置。
（2）按下发动机启动按钮，启动发动机。
（3）观察仪表盘的指示，确认发动机已稳定运行。
3·3 调节负荷（1）根据需要，调节负荷开关控制发电机的输出功率。
（2）注意监测负载变化，保持发电机的稳定运行。
3·4 停止发电机（1）将负荷开关调至最低位置。
（2）将发动机切换开关调至“停止”位置。
（3）等待发动机彻底停止后，关闭燃料阀门。
4·附件本文档涉及的附件包括：（1）柴油发电机的说明书（2）柴油发电机的维修手册（3）柴油发电机的备件清单5·法律名词及注释（1）燃油喷射系统：一种用于将燃油喷射进气缸并进行燃烧的系统。
柴油发电机组简介
柴油发电机组简介作用：保证机组的安全停机，当电厂正常电源失去时向机组的保安负荷供电，因此该设备的快速启动和快速带负荷能力以及可靠性是柴油发电机组的重要性指标。
组成：柴油发电机组由一台柴油机和一台柴油机驱动的同步发电机、成套配电柜、控制盘、蓄电池以及继电保护系统和所有的辅助设备组成。
柴油发电机组简介•我厂柴油发电机组为英国进口的柴油机和美国马拉松技术无刷、自励磁、水平轴、自行散热同步型柴油发电机组。
本机型具有结构紧凑，系统简单、启动方便、维护量小等优点。
冷却系统有自带的风机和水泵完成，采用电子打火和电子调速系统，启动快捷，运行稳定。
具备自动和手动启动功能。
柴油发电机组保证在火电厂全厂停电事故中，快速自启动带载运行，在无人值守的情况下，接到启动指令后在15秒内一次启动成功，在60秒内实现一个自启动的循环（即三次试启动），若自起动连续三次失败, 则发出停机信号, 并闭锁自起动回路。
柴油发电机组自启动成功率不小于99%。
自启动成功的定义是：柴油发电机组在额定转速，发电机在额定电压下稳定运行2-3秒，并具备首次加载条件。
柴油发电机组简介•带负载稳定运行功能•柴油发电机组自启动成功后，允许首次加载不低于50%额定负载，在首次加载后的60秒内带满负载运行，并在负载额定容量不低于20%，允许长期稳定运行。
•柴油发电机组应能在功率因数为0.8的额定负载下，稳定运行12小时中，应允许有1小时1.1倍的过载运行，并在24小时内，允许出现上述过载运行两次。
发电机尚应允许15秒的1.6倍过载运行（过载：额定电压下的过电流）。
•柴油发电机组允许全电压直接启动的空载四极速鼠笼式异步电动机的容量不小于200kW。
柴油发电机组简介•自动调节功能•柴油发电机组的空载电压整定范围为95-105%，线电压波形正弦性畸变率不大于5%。
•柴油发电机组在带功率因数为0.8-1.0的负载，负载功率在0-100%内渐变时应能达到：稳态电压调整率≤±0.5%、稳态频率调整率±2%可调、•电压、频率波动率：≤±0.15%、≤0.5%（负载功率在0-25%内渐变时）•自动控制功能：保安段母线电压自动连续监测；柴油发电机组简介•机组在空载状态，突加功率因数＜0.4（滞后）额定容量为0.2Pe的三相对称负载或在已带80%Pe 的稳定负载再突加上述负载时，发电机的母线电压0.2秒后应不低于75%Ue，发电机瞬态电压调整率δu≤+20～-15%，电压恢复到最后稳定电压的±3%•以内所需时间不超过1秒，瞬态频率调整率≤5%（电子调整器），频率稳定时间＜3秒，突减额定功率容量为0.2Pe的负载时，柴油发电机组升速不超过额定转速的10%。
柴油发电机基本知识-发电机组
柴油发电机基本知识柴油发电机简介柴油发电机是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械，即柴油机驱动发电机运转，将柴油的能量转化为电能。
整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。
柴油发电机组是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。
整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。
整体可以固定在基础上，定位使用，亦可装在拖车上，供移动使用。
柴油发电机组属非连续运行发电设备，若连续运行超过12h，其输出功率将低于额定功率约90%。
尽管柴油发电机组的功率较低，但由于其体积小、灵活、轻便、配套齐全，便于操作和维护，所以广泛应用于矿山、铁路、野外工地、道路交通维护、以及工厂、企业、医院等部门，作为备用电源或临时电源。
小型柴油发电机组简介小型柴油发电机组一般是30千瓦以下的柴油发电机组，国内的一般有常柴和潍柴两种品牌，小型柴油发电机组的动力部分一般选用常州柴油机厂、潍坊柴油机厂、兖州柴油机厂等一些国内著名品牌柴油发动机，该机型适用于学校，医院，办公室等地，产品小巧，使于运输，因此得到了用户的致好评。
柴油发电机分类柴油发电机组按结构可分为固定式和移动式（拖车式）机组；按运行方式可分为单机组和并列运行机组；按控制方式可分为普通手动机组、自动化机组、智能通讯遥控机组；按技术指标可分Ⅰ类电站、Ⅱ类电站、Ⅲ类电站；按容量可分为从1KW到场150KW各功率机组。
柴油发电机市场概述我国柴油发电机组市场近几年发展速度很快，2003年到2005年由于缺电的影响，我国柴油发电机组市场发展迅速。
由于缺电导致电荒的发生，一些工厂、企业备用电源变成了一个必须的任务，发电机组的销量在这一段时间急速上升，致使厂家的产量供不应求。
2006年以来，尽管国内外市场成品油价格纷纷上涨，但柴油发电机组市场好像并未受到高油价的影响，仍然具备较高需求。
柴油发电机组的组成、分类和主要技术性能
电压波动率是指同步发电机在负载不变时电压的波动程度。
6、稳态频率调整率
稳态频率调整率是指负载变化前后同步发电机频率稳定的差值与额定频率的比值。
7、瞬态频率调整率
瞬态频率调整率是指发电机组在突加或突减负载时，瞬间变化频率与负载变化电压正弦性波形畸变率
发电机组在正常情况下输出的确电压波形应是正弦波，但通过试验发现，发电机的感应电动势中还含有3次及以上的高次谐波。由于高次谐波的存在，发电机输出的电压波形将出现正弦性畸变。当空载线电压正弦性波形畸变率过大时，会导致发电机过热和绝缘性能下降等。
在一般情况下，发电机组在空载电压时的线电压正弦性波形畸变率真不应大于5%。
三、柴油发电机的主要技术性能
（一）基本参数
作为柴油发电机组使用和维修人员，必须了解并掌握机组的主要技术参数。柴油发电机组的主要技术参数如下：
1、额定功率P（KW）或S（KVA）：P为发电机输出的有功功率，S为发电机的视在功率。
2、额定电压V：一般标有400V/230V，即三相额定电压为400V，单相额定电压为230V。
柴油发电机组的组成、分类和主要技术性能
柴油发电机组的组成、分类和主要技术性能
一、柴油发电机的组成
柴油发电机组一般由柴油发动机、交流同步发电机、控制屏（配电及控制系统）三部分组成。
柴油发动机和三相交流同步发电机一般为刚性连接，并通过减振器直接安装于挂车车架或固定支架上。移动式柴油发电机组的控制屏、柴油箱和蓄电池直接安装在车架上；固定式柴油发电机组的公共底座一般固定在专门设计的钢筋混凝土地基上，蓄电池放置在柴油机超支机一侧。固定式机组的控制屏有的通过三角铁支架安装在交流同步发电机的上部，较小一点的控制屏则安装在发电机控制部件壳体的上部。根据用户或厂家的设计要求，固定式机组的柴油箱有的安装在公共底座上，有的与柴油发电机分开设置。
柴油发电机组结构
柴油发电机组结构一、引言柴油发电机组是一种常见的发电设备，广泛应用于工业、农业、矿山等领域。
它们采用柴油发动机作为动力源，通过发电机将机械能转化为电能输出。
本文将对柴油发电机组的结构进行详细介绍。
二、柴油发动机部分1. 柴油机缸体：柴油机缸体是柴油发动机的主要部件之一，它由铸铁或铝合金制成。
缸体内装有气缸和活塞，气缸与曲轴箱相连，活塞通过连杆与曲轴相连。
2. 燃料系统：燃料系统由燃油箱、燃油过滤器、燃油泵、喷油器等组成。
它的主要作用是将燃料从燃油箱中输送到喷嘴中进行喷射。
3. 空气进气系统：空气进气系统主要由进气道、空气滤清器和增压器等组成。
其作用是将外界空气经过滤清后送入缸体内与燃料混合进行燃烧。
4. 冷却系统：冷却系统由水箱、水泵、散热器等组成。
其作用是将发动机内部产生的热量通过水循环散发出去，保持发动机运转温度在一定范围内。
三、发电机部分1. 发电机外壳：发电机外壳由铝合金或钢板制成，其主要作用是保护内部的电气元件，并防止外界杂质进入。
2. 旋转部件：旋转部件包括转子和轴承等。
转子由铁芯和绕组组成，通过轴承与发动机相连，旋转时产生电能输出。
3. 定子：定子是发电机的静止部分，它由铁芯和绕组组成，通过支架固定在外壳内。
4. 控制系统：控制系统主要由自动调节器、电池、线路保护器等组成。
其作用是监测并控制发电机的输出功率和稳定性，以及保护线路不受过载或短路等故障影响。
四、柴油发电机组整体结构1. 底盘：底盘是柴油发电机组的支撑结构，它通常由钢板焊接而成，并配有脚轮或固定螺栓，方便移动和固定。
2. 燃油箱：燃油箱是柴油发电机组的储油部分，通常位于底盘下方，并通过管路与燃料系统相连。
3. 散热器：散热器是柴油发电机组的冷却部分，通常位于底盘上方，并通过管路与冷却系统相连。
4. 控制面板：控制面板是柴油发电机组的操作部分，它包括启动、停止、自动调节等功能，方便用户对发电机组进行控制和监测。
五、结论柴油发电机组是一种复杂的机械设备，其结构由发动机部分和发电机部分两部分组成。
柴油发电机组的原理
柴油发电机组的原理
柴油发电机组是一种利用柴油作为燃料驱动发电机发电的设备。
其基本工作原理如下：
1. 燃料供给：柴油发电机组通过燃油系统将柴油从燃油箱输送到燃油滤清器中进行过滤，再通过燃油泵将柴油送入喷油嘴中。
2. 压缩：柴油发电机组通过曲轴与连杆机构，将活塞的往复运动转化为旋转运动，达到压缩气体的目的。
3. 点火：当活塞在压缩行程末端时，喷油嘴喷出的柴油被高温高压的气体点燃，形成燃烧。
4. 扩张：燃烧产生高温高压气体，推动活塞下行，使曲轴继续旋转。
5. 输出功率：曲轴的旋转通过发电机产生电能。
发电机的转子与定子之间通过电磁感应原理传导电能，从而产生输出功率。
6. 散热系统：柴油发电机组在工作过程中会产生大量的热能，需要通过冷却系统进行散热，以保证发电机组的正常工作温度。
7. 控制系统：柴油发电机组还配备有控制系统，能监测和控制发电机组的运行状态，以及自动启停和调整输出功率等功能。
通过以上工作原理，柴油发电机组能够可靠地将柴油燃料转化为电能，提供稳定的电力供应。
潍柴柴油发电参数
潍柴柴油发电参数摘要：一、潍柴柴油发电机组简介二、潍柴柴油发电机组技术参数1.输出功率2.稳态电压调整率3.电压波动率4.功率因数5.输出电压6.输出电流7.稳态频率调整率8.额定频率9.额定转速10.燃油牌号11.燃油消耗12.机组重量13.噪声三、潍柴柴油发电机组型号及配件四、潍柴柴油发电机组的应用场景正文：潍柴柴油发电机组是一种以柴油为燃料，通过潍柴发动机驱动发电机产生电能的设备。
它广泛应用于应急电源、野外施工、企业备用电源等场景。
潍柴柴油发电机组的性能主要取决于其技术参数。
以下是潍柴柴油发电机组的主要技术参数：1.输出功率：根据不同型号，潍柴柴油发电机组的输出功率可在30KW-1200KW 之间。
2.稳态电压调整率：潍柴柴油发电机组的稳态电压调整率应小于1%。
3.电压波动率：电压波动率是指电压在一定时间内的变化幅度，潍柴柴油发电机组的电压波动率应小于0.5%。
4.功率因数：功率因数是指有功功率与视在功率之比，潍柴柴油发电机组的功率因数应大于0.8（滞后）。
5.输出电压：潍柴柴油发电机组的输出电压为400V/230V。
6.输出电流：根据不同型号，潍柴柴油发电机组的输出电流可在54A-3800A 之间。
7.稳态频率调整率：潍柴柴油发电机组的稳态频率调整率应小于1%。
8.额定频率：潍柴柴油发电机组的额定频率为50Hz。
9.额定转速：潍柴柴油发电机组的额定转速为1500rpm。
10.燃油牌号：潍柴柴油发电机组燃油牌号采用标准0#轻柴油（常温）。
11.燃油消耗：潍柴柴油发电机组的燃油消耗为209g/kW·h。
12.机组重量：潍柴柴油发电机组的机组重量根据型号不同，一般在600kg-3000kg 之间。
13.噪声：潍柴柴油发电机组的噪声（LP7m）应小于95dB（A）。
潍柴柴油发电机组型号众多，常见的有HQ30GF、HQ50GF、HQ100GF等。
配件方面，潍柴柴油发电机组主要包含潍柴发动机、发电机、控制器、燃油箱、滤清器等。
柴油发电机组最全资料
柴油发电机组最全资料一、柴油发电机组的工作原理：柴油发电机组的工作原理是利用内燃机发动机的工作原理，通过柴油燃料的燃烧来驱动发电机产生电能。
首先，柴油被喷射到燃烧室中，在高压下与空气混合，然后被点火，产生爆发力。
该爆发力推动发动机的活塞运动，使曲轴旋转。
旋转的曲轴通过一系列的连杆和凸轮推动发电机运转，将机械能转化为电能。
二、柴油发电机组的组成部分：1.发动机：柴油发电机组的核心部分是发动机，其功率大小决定了发电机组的容量。
常见的发动机品牌有康明斯、上柴、沃尔沃等。
2.发电机：发电机是将机械能转化为电能的装置。
发电机的功率大小决定了发电机组的输出电能。
常见的发电机品牌有斯坦福、南京卡特等。
3.燃油系统：燃油系统包括燃油箱、燃油泵、喷油器等部分，用于控制柴油的供给和喷射。
4.冷却系统：冷却系统用于降低发电机组的温度，以保证发动机的正常工作。
主要包括水泵、散热器等部分。
5.排气系统：排气系统用于将发动机燃烧产生的废气排出。
主要包括排气管、消声器等部分。
6.控制系统：控制系统用于对发电机组进行监控和控制。
可以实现自动启停、负荷调节等功能。
三、柴油发电机组的应用领域：1.工业领域：柴油发电机组广泛应用于工业生产中。
特别是在一些远离电网的地区，柴油发电机组可以作为备用电源，保证工业生产的连续性。
2.商业领域：柴油发电机组可以为商业建筑、商场、酒店等提供紧急备用电源。
在停电时，可以保证商业场所的正常运营。
3.居民领域：柴油发电机组常用于一些乡村、偏远地区的居民使用。
可以提供基本的家用电力需求，保证生活的正常进行。
4.建筑工地：柴油发电机组在建筑工地上常用于提供电力。
可以驱动建筑机械设备、照明等，满足工地的电力需求。
四、柴油发电机组的选择要点：1.功率选择：根据实际需要，选择适合的功率大小。
过大会造成资源浪费，过小会导致供电不足。
2.质量可靠：选择具有良好品牌口碑的发电机组，有较高的质量可靠性和售后保障。
3.燃油经济性：选择节能型柴油发电机组，能够降低燃油成本。
柴油发电机组类型和功能
柴油发电机组类型和功能柴油发电机组在通信系统中，交换机及其它直流负载、交流负载是靠市电供给电源的。
（直流负载依靠市电整流后提供）。
一旦市电发生中断，交流负载同步断电，立即停止工作；蓄电池组提供直流负载工作的时间是有限的，随着蓄电池容量的逐渐下降，直流负载停止工作的情况也很快就会出现。
所以，在市电停电时，发电和及时开启供电是非常重要的。
概述柴油发电机组属自备电站交流供电设备的一种类型，是一种中小型独立的发电设备。
由于它具有机动灵活、投资较少、随时可以启动等特点，广泛应用于通信、采矿、筑路、林区、农田排灌、野外施工和国防工程等各部门。
柴油发电机组的组成柴油发电机组由两部分组成：柴油机、发电机。
用柴油机作为动力，驱动三相交流发电机提供电能，柴油机与发电机通过联接器牢固在连接在一起，这样，柴油机以1500转/分钟（发电机为两对磁极时）拖动发电机同步运转，发电机发出330V/220V、50Hz的交流电，通过电力电缆，送至发电机配电屏，通过电力电缆送到市电、油机转换屏，由此屏送到交流配电屏，分配到各负载。
机组的类型和功能油机发电机组类型很多，按其结构形式，控制方式和保护功能等不同，可分为下述几种类型。
1、基本型机组这类机组最为常见，由柴油机、封闭式水箱、油箱、消声器、同步交流发电机、励磁电压调节装置、控制箱（屏）、联轴器和底盘等组成。
机组具有电压和转速自动调节功能。
通常能作为主电源或备用电源。
2、自启动机组该机组是在基本型机组基础上增加自动控制系统。
它具有自动化的功能。
当市电突然停电时，机组能自动启动、自动切换开关、自动运行、自动送电和自动停机等功能；当机油压力过低、机油温度或冷却水温过高时，能自动发出声光告警信号；当机组超速时，能自动紧急停机进行保护。
3、微机控制自动化机组该机组由性能完善的柴油机、三相无刷同步发电机、燃油自动补给装置、机油自动补给装置、冷却水自动补给装置及自动控制屏组成。
自动控制屏采用可编程自动控制器PLC控制。
柴油发电机知识介绍
线缆的规格应按使用环境设ห้องสมุดไป่ตู้，不得小于 发电机输出电压、电流的要求，接点、接 头必须牢固，相位必须与市电相同，否那 么会影响动力设备的运行。相位相同不等 于与市电并网。
接线中要确保三相负载的平衡，应用钳形 电流表实测，特别要注意单相负载的合理 分配。
装有cosΦ自动补偿装置的机组要确保机 组运行时cosΦ滞后，其值在0.8~0.95之间。
8〕机组的安装必须由正规的合格的安装人 员来进行，他们必须胜任和满足柴油发电 机组安装条件的要求，保证安装顺利进行， 最后投入运行和使用。同样必须有能够信 任维修保养的运行人员。只有上述条件满 足时，柴油发电机组才能正常运行和使用。
2〕室外安装，固定式的机组根底应不小于 室内根底及要求，移动式机组必须安装在 坚实、枯燥、地势偏高于周围，并经夯实 整平处理的实地。
机 组 安 装 流 程
根底制作
：根据设计要求和产品技术文件的要求确 定柴油发电机在混凝土根底的标高、几何 尺寸，在根底上预留机组地脚螺栓孔，发 电机进场后，按实际安装孔距埋入地脚螺 栓。根底的混凝土强度等级必须符合设计 要求。
控制屏的安装
·
消除噪声
柴油发电机组的安装
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
发电机类型
一、柴油发电机概述
柴油发电机组的特点
⑴ 单机容量等级多：几KW～几千KW ⑵ 配套设备少，安装地点灵活，占地面积小
无须水坝、锅炉；冷却水少；不与电网并联 ⑶ 热效率高，燃油消耗低
机组本体及工作零线端子必须可靠接地， 螺栓紧固、放松件齐全，并有标示，其接 地极必须另设，接地电阻小于4Ω，任何 时候均不得与供电系统共用同一组接地极， 接地线一般采用软铜线，其规格不得小于 16mm²。
柴油发电机说明简介
柴油发电机组是以柴油为主燃料的一种发电设备，以柴油发动机为原动力带动发电机（即电球）发电，把动能转换成电能和热能的动力机械设备。
整套发电机组主要分为三个部分：1、柴油发动机。
2、发电机（即电球）。
3、控制器。
细分来说：底座、柴油发动机、底座油箱、发电机组（即电球）、控制器（起到控制的作用，也起到保护机组的作用）、散热器（风冷：风扇；水冷：水箱）、静音箱等部件组成。
按照不同地方的不同需求，我们把发电机组分为固定式和可移动式拖车，为了降低发电机组所发出的噪音，减少影响人们的工作和生活，促使设计师们设计出了带静音箱的发电机组，即是在发电机组外面安装一个金属的箱子，内部附着吸音材料，从而把发电机组四周防护起来，箱子两侧设置门，这样方便人们对发电机组的检修与控制。
静音箱不但大大减低了发电机组所发出的噪音，而且还可以放在室外，箱子就像一座屋子，防晒、防雨，让人们省了没有地方做机房的烦恼。
柴油发电机组分为常用发电机组和备用发电机组，功率也相应的分为常用功率和备用功率。
每台发电机组的标配常用功率一般是备用功率的80%。
我们要根据我们不同的需要，平时使用国家电网，因断电才需要的话，请使用备用柴油发电机组；如果需要长时间运行的话，请选择常用柴油发电机组，经常维护保养的话，常用柴油发电机组每年运行的时间可以300天以上。
常用功率和备用功率的关系是：比如用户需要100KW柴油发电机组，备用100KW的柴油发电机组备用功率为100KW*80%=80KW。
也就是备用 100KW的柴油发电机组的常用功率为80KW。
扬州众智电力设备有限公司是国内较大的机电设备生产企业，注册地在江苏省扬州市江都区小纪工业园，厂区占地面积100亩。
经营项目有：柴油发电机组、电器配件、建筑机械安装等。
柴油发电机组是我公司的主营产品，年生产销售各类柴油发电机组1000余台套，产品的品质和服务得到同行业的一致好评。
公司拥有雄厚的生产能力和先进的技术设备，可根据用户的不同需求，按照国家标准设计制造用户所需产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F、马达启动方式：汽缸内柴气和空气混合需要 、马达启动方式 推动活塞将汽缸内气体压缩之后才能燃烧，燃烧 之后可以靠飞轮惯性推动活塞，但是最开始的启 动需要外力。我们采取的是通过马达来推动发动 机启动。气动有电动马达和启动马达两种，电动 马达是通过蓄电池的电产生变化磁场，推动转子 转动；气动马达则是通过压缩空气来推动马达转 动。发动机启动之后就不再需要马达推动了。
G、机组启动方式：①手动：开式6kW以下小机 、机组启动方式 组带有绕在主轴上的绳圈，拉动绳圈能带动主轴 转动，完成发动机启动；②钥匙启动：早期控制 器采用旋转钥匙接通马达电路，从而启动机组， 钥匙有几个档位，长期不用要将钥匙拔出，防止 消耗电；③按键启动：控制面板上有按键，按下 相应按键即可启动机组；④混合方式：有的机组 同时具有几种启动方式，有点手动和钥匙启动都 有；有点需要先拧转钥匙，再按键的。
水箱风扇 底座 发动机 控制屏
发电机
发电机组=发动机（ 发电机+控制系统 发电机组 发动机（85%）+发电机 控制系统 其他 发动机 ） 发电机 控制系统+其他
2、发动机部分
柴油发动机俗称引擎、机 头或油机，是用柴油作燃 料的内燃机。柴油机属于 压缩点火式发动机，它又 常以主要发明者狄塞尔的 名字被称为狄塞尔引擎。 原理是将柴油雾化与空气 按比例混合，压缩自然， 膨胀推动活塞运动，是一 种将柴油化学能转化为动 能的机器。
5、其余部分
底座：发动机和发电机的连接要求很高，需要钢架底座 进行刚性连接和支撑。底座还会将水箱和其余部分连成 一个整体，将整个重量均匀传到到底。小机组可以将底 座做成封闭空间乘油，叫底座油箱。 水箱风扇：发动机腔内有冷却水管路，发动机热量通过 热传递将热量传给冷却水，流到水箱，水箱的风扇（由 发发动机带动）将水箱热量通过空气带走，降低了温度 的水再次流回发动机，进行下一次冷却。 电池：电池用于给启动马达供电推动柴油机启动和控制 屏供电。100kW以下多采用12V，以上一般24V（两个 12V串联）。容量一般为100~200Ah。 消音器：柴油机震动很大，排气口一般加排气消音器。
术语介绍
A、电压：也称作电势差 、电压： 或电位差，是衡量单位电 荷在静电场中由于电势不 同所产生的能量差的物理 量。此概念与水位高低所 造成的“水压”相似。单 相电压是零线和火线，电 压三相）
π
2π
π
2π
交流发电机发出电为交流电，电压如右图，是 正弦波形。单线输出一般是两相，L是火线，N是 零线，之间电压是峰值为220V正弦值。三相输出 一般是三相四线，其中A、B、C是相线，N是中 性线。相与相之间的电压是线电压，电压为380V； 相与中性线之间称为相电压，电压是220V。三相 负载均衡，中性线电流为零，可省略此线。此外， 实际接线我们还会增加一根地线。
值 可
得
信 靠
赖 的
的
电 搭
力 档
深圳市泛亚动力技术有限公司 PAN ASIA POWER TECHNOLOGY CO., LTD
机 组 介 绍
2011-1-1
目
1、发电机组组成 2、发动机部分 3、发电机部分 4、控制器部分 5、其余部分
录
1、发电机组组成
发电机组主要组成部分： 柴油发动机 发电机 控制屏 其它部分。
柴油机原理
发动机有四个冲程 吸气、压缩、做功、排气 其中只有做功冲程是输出功率， 其余冲程需要消耗功率 运行中吸气、压缩、排气冲程 所需能量来自飞轮惯性 启动时吸气、压缩、排气冲程 所需能量来自启动马达
发动机品牌有：
康明斯CUMMINS 帕金斯PERKINS 道依茨DEUTZ 奔驰MTU 宝马MAN 斗山大宇DOOSAN 沃尔沃VOLVO-PENTA 强鹿JOHN DEERE 三菱MITSUBISHI 卡特匹勒CATERPILLAR 依维柯IVECO 美国 英国 德国 德国 德国 韩国 瑞典 美国 日本 美国 意大利
H、机组状态：①手动：由手动控制启动和停机 、机组状态 状态；②自动：如果失去到某个信号，则自行启 动机组；如果接收到某信号，则再空载一段时间 后，再停止机组。一般说控制面板是手动还是自 动，实际上是说带不带自启动功能，自启动功能 一般配合ATS自切换开关用。
Байду номын сангаас
Thank You !
The End
4、控制系统部分
控制系统用于协调发动机 和发电机的工作，显示发 动机和发电机状态参数， 如:转速、柴油机油压、 发电机电压、电流、冷却 水箱水温、电瓶电压等。 如果有异常可以警告和进 行保护。
启动机组 停止机组 检测并显示水温、油压、 转速、电压、电流等
控制器品牌有：
深海DEEPSEA 科迈COMAP 康明斯PCC 汤姆逊 THOMPSON 众智SMARTGEN 凯讯HARSEN 英国 捷克 英国 加拿大 河南 佛山
发动机品牌有：
济柴 无动 上柴 潍柴 玉柴 常柴 山东 无锡 上海 山东 广西 江苏
3、发电机部分
发电机俗称电球，工 作原理是将发电机转 子轴与柴油机轴连接 ，然后由柴油机带动 转子转动，切割磁力 线，输出电力。
发电机品牌有：
斯坦福STAMFORD 马拉松MARATHON 利莱森马LEROY SOMER 美奥帝 英格ENGGA 法拉第FARADAY 英国/无锡 美国/上海 法国/福州 意大利/海门 广州 无锡
B、频率：我这里指1秒内电压完成周期个数。决定 、频率： 于同步电机的转速n 和极对数p，频率f=np/60(赫)。 C、备用发电机和主用发电机：备用发电机是只有在 、备用发电机和主用发电机： 紧急停机的情况下，才启动发电机组供电，而大部分 时间由其他电源对负载供电的机组；主用发电机则是 持续给负载进行供电的机组。一般我们的发电机组都 是做备用电源。 D、连续功率、主用功率和备用功率：一台发电机组 、连续功率、主用功率和备用功率： 能够在24小时之内连续使用的最大功率我们称之为连 续功率；而在某一时段内（10个小时）内连续运行的 功率成为主用功率；而在主用功率运行中有1个小时 可在此基础上超载10%，此时的机组功率就是我们平 时所说的最大功率，即备用功率。
E、冷却方式：纯风冷机组：特制小机组和道依 、冷却方式： 茨的部分机组，完全依靠空气流动带走机组热量 进行散热；水箱冷却风扇散热：发动机的热量通 过冷却管道内冷却水带到水箱，风扇再带走水箱 的热量，低温的水在流回发动机机进行的冷却方 式；纯水冷：发动机的冷却水流出到冷却塔，冷 却之后再流回发动机进行冷却。 市面上的风冷一般指纯风冷机组，水冷指 水箱冷却风扇散热；但是也有称水箱冷却风扇散 热为风冷，纯水冷方式为水冷。
