5V电平信号与3.3V电平信号转换问题及方法
3.3v 转5v三极管电平转换电路
【3.3V转5V电平转换电路】在现代电子产品中，我们常常会遇到不同电平之间的通信和连接问题。
在使用不同电压的设备进行通信时，就需要通过电平转换电路来确保信号的正常传输。
其中，3.3V和5V之间的电平转换是一个常见的问题。
为了解决这个问题，我们可以使用三极管电平转换电路来实现。
三极管是一种常用的电子元件，具有放大和开关功能。
在电平转换电路中，三极管起到了信号转换和匹配的作用。
下面，我将从浅入深地介绍3.3V转5V三极管电平转换电路的原理和实现方法。
1. 电平转换原理在进行电平转换时，我们需要将3.3V的信号转换为5V的信号，以适应不同设备之间的电平要求。
而三极管作为一种双向放大器，可以很好地满足这一需求。
通过控制三极管的基极电压，我们可以实现对输入信号的放大和匹配，从而实现3.3V到5V的电平转换。
2. 3.3V转5V三极管电平转换电路图接下来，我们可以通过以下电路图来实现3.3V转5V的电平转换：(这里应当插入电路图，或者描述电路连接方式)在这个电路中，我们使用了一个双极性三极管，例如2N2222。
当输入信号为3.3V时，通过控制基极电压，可以使输出信号达到5V；当输入信号为5V时，三极管处于饱和状态，输出信号同样为5V。
这样一来，我们就实现了从3.3V到5V的电平转换。
3. 实际应用和注意事项在实际应用中，我们需要注意一些电路参数的选择和匹配。
三极管的型号、输入输出电阻的匹配等都会影响到电路的性能和稳定性。
另外，对于高频信号和大电流信号的转换，也需要进一步优化电路设计。
4. 个人观点和总结3.3V转5V三极管电平转换电路是一种简单有效的电平转换方案。
通过合理设计电路参数和选择合适的元件，我们可以轻松实现不同电平之间信号的转换和匹配。
在实际应用中，我们需要根据具体情况进行电路设计和优化，以确保信号的稳定和可靠传输。
通过本文的介绍，希望能给大家带来一些关于3.3V转5V三极管电平转换电路的启发和帮助。
5V转3.3V电平的19种方法技巧
5V转3.3V电平的19种方法技巧技巧一：使用（LDO）稳压器，从5V（电源）向3.3V系统供电标准三端（线性稳压器）的压差通常是2.0-3.0V。
要把5V 可靠地转换为 3.3V，就不能使用它们。
压差为几百个毫伏的低压降（Low Dropout，LDO）稳压器，是此类应用的理想选择。
图1-1 是基本LDO 系统的框图，标注了相应的（电流）。
从图中可以看出，LDO 由四个主要部分组成：1. 导通（晶体管）2. 带隙参考源3. （运算放大器）4. 反馈电阻分压器在选择LDO 时，重要的是要知道如何区分各种LDO。
器件的静态电流、封装大小和型号是重要的器件参数。
根据具体应用来确定各种参数，将会得到最优的设计。
LDO的静态电流IQ是器件空载工作时器件的接地电流IGND。
IGND 是LDO 用来进行稳压的电流。
当IOUT>>IQ 时，LDO 的效率可用输出电压除以输入电压来近似地得到。
然而，轻载时，必须将IQ 计入效率计算中。
具有较低IQ 的LDO 其轻载效率较高。
轻载效率的提高对于LDO 性能有负面影响。
静态电流较高的LDO 对于线路和负载的突然变化有更快的响应。
技巧二：采用齐纳（二极管）的低成本供电系统这里详细说明了一个采用齐纳二极管的低成本稳压器方案。
可以用齐纳二极管和电阻做成简单的低成本3.3V稳压器，如图2-1 所示。
在很多应用中，该电路可以替代LDO 稳压器并具成本效益。
但是，这种稳压器对负载敏感的程度要高于LDO 稳压器。
另外，它的能效较低，因为R1 和D1 始终有功耗。
R1 限制流入D1 和（PI）Cmicro （MCU）的电流，从而使VDD 保持在允许范围内。
由于流经齐纳二极管的电流变化时，二极管的反向电压也将发生改变，所以需要仔细考虑R1 的值。
R1 的选择依据是：在最大负载时——通常是在PICmicro MCU 运行且驱动其输出为高电平时——R1上的电压降要足够低从而使PICmicro MCU有足以维持工作所需的电压。
I2C的5V和3.3V电平转换的经典电路
I2C的5V和3。
3V电平转换的经典电路在电平转换器的操作中要考虑下面的三种状态：1 没有器件下拉总线线路。
“低电压"部分的总线线路通过上拉电阻Rp 上拉至3.3V。
MOS—FET 管的门极和源极都是3。
3V，所以它的VGS 低于阀值电压,MOS-FET 管不导通。
这就允许“高电压"部分的总线线路通过它的上拉电阻Rp 拉到5V。
此时两部分的总线线路都是高电平，只是电压电平不同。
2 一个3。
3V 器件下拉总线线路到低电平。
MOS—FET 管的源极也变成低电平,而门极是3。
3V。
VGS 上升高于阀值，MOS-FET 管开始导通。
然后“高电压”部分的总线线路通过导通的MOS—FET管被3.3V 器件下拉到低电平。
此时,两部分的总线线路都是低电平，而且电压电平相同。
3 一个5V 的器件下拉总线线路到低电平。
MOS—FET 管的漏极基底二极管“低电压"部分被下拉直到VGS 超过阀值，MOS—FET 管开始导通。
“低电压”部分的总线线路通过导通的MOS-FET 管被5V 的器件进一步下拉到低电平.此时，两部分的总线线路都是低电平,而且电压电平相同。
这三种状态显示了逻辑电平在总线系统的两个方向上传输，与驱动的部分无关。
状态1 执行了电平转换功能。
状态2 和3 按照I2C 总线规范的要求在两部分的总线线路之间实现“线与”的功能。
除了3。
3V VDD1 和5V VDD2 的电源电压外，还可以是例如：2.5V VDD1 和12V VDD2. 在正常操作中,VDD2必须等于或高于VDD1（在开关电源时允许VDD2 低于VDD1）。
MOS—N 场效应管双向电平转换电路-- 适用于低频信号电平转换的简单应用如上图所示，是MOS—N 场效应管双向电平转换电路。
双向传输原理：为了方便讲述，定义3.3V 为 A 端，5。
0V 为B 端。
A端输出低电平时(0V) ,MOS管导通，B端输出是低电平(0V）A端输出高电平时（3。
3.3v和5v双向电平转换电路电容
3.3v和5v双向电平转换电路电容
在3.3V和5V双向电平转换电路中，电容起到至关重要的作用。
其核心功能是确保电路的稳定运行，同时防止电压瞬变和干扰。
首先，我们需要了解电容的基本工作原理。
电容，作为一种基本的电子元件，主要通过存储电荷来工作。
当电压施加在电容上时，会促使电荷在极板间移动，形成电场。
这个过程是可逆的，也就是说，当电荷在极板间移动时，电压会随之产生或消失。
在3.3V和5V双向电平转换电路中，电容的主要作用是滤波和去耦。
滤波作用主要是通过电容对交流电的阻抗特性，将电路中的交流分量（如噪声）滤除，从而保持输出电压的稳定。
而去耦作用则是通过吸收电路中的瞬间电压，防止因电压瞬变引起的电路干扰。
此外，双向电平转换电路中的电容还需要具备双向导通的能力。
这是因为在实际应用中，电路可能需要在不同的电压级别之间进行切换。
此时，电容需要能够有效地在两个电压级别之间进行转换，确保电路的正常运行。
为了实现这一目标，通常会选择具有适当容量和耐压值的电容。
容量决定了电容能够存储的电荷量，而耐压值则决定了电容能够承受的最大电压。
在选择电容时，需要根据实际需求进行折中考虑，以确保电路的正常运行。
综上所述，电容在3.3V和5V双向电平转换电路中起到了至关重要的作用。
它通过滤波和去耦作用，确保了电路的稳定运行，同时防止了电压瞬变和干扰。
而为了实现双向电平转换，电容还需要具备双向导通的能力。
在实际应用中，需要根据具体需求选择具有适当容量和耐压值的电容，以满足电路的正常运行。
5V-3.3V电平转换方案
74HCT244 8总线驱动器，输入为TTL电平，输出为COMS电平。可以转 换8路电平。
SN7cALVC164245转换芯片输入3.3V，输出5V。
方案五：使用放大器搭建电路
分区 参考文献摘要 的第 3 页
在实际电路设计中，一个电路中会有不同的电平信号。
方案一：使用光耦进行电平转换 首先要 根据要处理的信号的频率来选择 合适的光耦。高频(20K~1MHz)可以用高速带放大整形的光藕，如 6N137/TLP113/TLP2630/4N25等。如果是20KHz以下可用TLP521。然后搭建 转换电路。如将3.3V信号转换为5V信号。 电路如下图：
缺点：输出波形不是很良好。
方案三：电阻分压
这里分析TTL电平和COMS电平的转换。首先看一下TTL电平和CMOS电平
的区别。
TTL电平：
>2.4V,
<0.4V
分区 参考文献摘要 的第 2 页
输出高电平>2.4V,输出低电平<0.4V。在室温下，一般输出高电平是 3.5V，输出低电平是0.2。最小输入高电平>=2.0V,输入低电平<=0.8,噪声容 限是0.4V。
分区 参考文献摘要 的第 1 页
CP是3.3V的高速信号，通过高速光耦6N137转换成5V信号。 如果CP接入的 是5V的信号 VCC=3.3V，则该电路是将5V信号转换成3.3V信号。 优点：电 路搭建简单，可以调制出良好的波形，另外光耦还有隔离作用。 缺点：对 输入信号的频率有一定的限制。
方案二：使用三极管搭建转换电路 三极管的开关频率很高，一般都是几百兆赫兹，但是与方案一
3.3V转5V电平转换方法参考
3.3V转5V 电平转换方法参考电平转换晶体管+上拉电阻法就是一个双极型三极管或 MO SFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) O C/OD器件+上拉电阻法跟 1)类似。
适用于器件输出刚好为OC/OD的场合。
(3) 74xH CT系列芯片升压(3.3V→5V) 凡是输入与 5VTTL 电平兼容的5V CM OS 器件都可以用作 3.3V→5V 电平转换。
——这是由于3.3V C MOS 的电平刚好和5V TT L电平兼容（巧合），而 CMO S 的输出电平总是接近电源电平的。
廉价的选择如 74x HCT(H CT/AH CT/VH CT/AH CT1G/VHCT1G/...) 系列(那个字母 T 就表示 TTL兼容)。
(4)超限输入降压法(5V→3.3V, 3.3V→1.8V,...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其 data sheet s 明确注明"输入电压范围为0~5.5V"，如果采用 3.3V 供电，就可以实现5V→3.3V 电平转换。
(5)专用电平转换芯片最著名的就是 164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的 (俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
单片机5V转3.3V电平的19种方法
单片机5V转3.3V电平的19种方法技巧一：使用LDO稳压器，从5V电源向3.3V系统供电标准三端线性稳压器的压差通常是 2.0-3.0V。
要把 5V 可靠地转换为 3.3V，就不能使用它们。
压差为几百个毫伏的低压降 （Low Dropout， LDO）稳压器，是此类应用的理想选择。
图 1-1 是基本LDO 系统的框图，标注了相应的电流。
从图中可以看出， LDO 由四个主要部分组成：1. 导通晶体管2. 带隙参考源3. 运算放大器4. 反馈电阻分压器在选择 LDO 时，重要的是要知道如何区分各种LDO。
器件的静态电流、封装大小和型号是重要的器件参数。
根据具体应用来确定各种参数，将会得到最优的设计。
LDO的静态电流IQ是器件空载工作时器件的接地电流 IGND。
IGND 是 LDO 用来进行稳压的电流。
当IOUT>>IQ 时， LDO 的效率可用输出电压除以输入电压来近似地得到。
然而，轻载时，必须将 IQ 计入效率计算中。
具有较低 IQ 的 LDO 其轻载效率较高。
轻载效率的提高对于 LDO 性能有负面影响。
静态电流较高的 LDO 对于线路和负载的突然变化有更快的响应。
技巧二：采用齐纳二极管的低成本供电系统这里详细说明了一个采用齐纳二极管的低成本稳压器方案。
可以用齐纳二极管和电阻做成简单的低成本 3.3V稳压器，如图 2-1 所示。
在很多应用中，该电路可以替代 LDO 稳压器并具成本效益。
但是，这种稳压器对负载敏感的程度要高于 LDO 稳压器。
另外，它的能效较低，因为 R1 和 D1 始终有功耗。
R1 限制流入D1 和 PICmicro® MCU的电流，从而使VDD 保持在允许范围内。
由于流经齐纳二极管的电流变化时，二极管的反向电压也将发生改变，所以需要仔细考虑 R1 的值。
R1 的选择依据是：在最大负载时——通常是在PICmicro MCU 运行且驱动其输出为高电平时——R1上的电压降要足够低从而使PICmicro MCU有足以维持工作所需的电压。
关于5V与3点评兼容的一些思路
不同I/O电平标准信号之间的互联——讨论5V与3.3V电平信号兼容的问题1.缩写对照TTL —— Transistor-Transistor LogicLVTTL —— Low Voltage TTLCMOS —— Complementary metal-oxide-semiconductorLVCMOS —— Low Voltage CMOSECL —— Emitter Coupled LogicPECL —— PECL：Pseudo/Positive ECLLVPECL —— Low Voltage PECLLVDS —— Low Voltage Differential SignalingBLVDS —— Bus Low Voltage Differential SignalingHSTL —— High Speed Transceiver LogicSSTL —— Stub Series Terminated Logic，残余连续终结逻辑电路2.基本概念表示数字电压的高、低电平通常称为逻辑电平。
要了解逻辑电平的内容，首先要知道以下几个概念的含义。
输入高电平门限(Vih)：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时（如LVTTL3.3V和TTL5.0V皆是2.0V），则认为输入电平为高电平。
输入低电平门限(Vil)：保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于Vil时（如LVTTL3.3V和TTL5.0V皆是0.8V），则认为输入电平为低电平。
输出高电平门限(Voh)：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此Voh（如LVTTL3.3V和TTL5.0V皆是2.4V）。
输出低电平门限(Vol)：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此Vol（如LVTTL3.3V是0.4V，而TTL5.0V是0.5V）。
5v 485芯片与3.3v mcu通讯问题
5v 485芯片与3.3v mcu通讯问题1. 背景介绍在许多电子设备中，我们常常会遇到需要进行不同供电电压之间的通讯的情况。
当我们需要使用5V的RS485芯片与3.3V的MCU进行通讯时，就会面临一些电平不匹配的问题。
本文将重点讨论这一具体情况下可能遇到的通讯问题，并提供一些建议性的解决方案。
2. 问题分析我们需要了解RS485芯片和MCU的工作原理。
RS485芯片通常工作在5V电平，而一些现代的MCU（例如某些型号的Arduino）则只能工作在3.3V电平下。
这就导致了电平不匹配的情况，可能会造成数据传输错误或者损坏设备的风险。
3. 可能的解决方案针对5V的RS485芯片与3.3V的MCU通讯的问题，我们可以采取一些解决方案来降低电平不匹配带来的问题。
3.1 使用电平转换器一种常见的解决方案是使用电平转换器，将RS485芯片输出的5V信号转换为3.3V的信号输入到MCU中。
这样可以保证两者之间的电平匹配，但需要额外的元件成本和电路设计。
3.2 使用电平适配器芯片另一种解决方案是使用专门的电平适配器芯片，这种芯片可以直接将5V的信号转换为3.3V的信号，简化了电路设计和元件成本。
3.3 使用电平转换电路如果条件允许，我们还可以自行设计电平转换电路，通过使用电阻和二极管等元件，将5V的信号适配为3.3V的信号。
这需要一定的电路设计能力和实验验证，但可以根据实际情况进行更灵活的调整。
4. 实际应用与建议在实际应用中，我们需要根据具体的项目需求和成本考虑来选择合适的解决方案。
一般来说，电平适配器芯片是一种比较成本效益高、稳定可靠的解决方案，尤其是在量产产品中。
而对于一些小批量或者个人项目，可以考虑自行设计电路或者使用电平转换器。
在进行实际连接时，需要严格按照数据手册提供的电气特性参数进行连接，避免因为不当连接而导致设备损坏或者通讯错误。
建议在连接完成后进行严格的测试和验证，确保通讯的稳定可靠。
5. 总结通过以上的分析与建议，我们可以看到5V的RS485芯片与3.3V的MCU通讯问题是可以通过合理选择解决方案来得到有效的解决的。
5v和3.3v转换
一、3.3V信号转5V信号二、5V信号转3.3V信号一、3.3V信号转5V信号1、采用MOSFET如图1所示，电路由一个N沟道FET和一个上拉电阻构成。
在选择R1的阻值时，需要考虑输入的开关速度和R1上的电流消耗。
当R1值较小时，可以提高输入开关速度，获取更短的开关时间，但却增大了低电平时R1上的电流消耗。
图1，采用MOSFET实现3V至5V电平转换2、采用二极管钳位如图2所示，由于3.3V信号的低电平一般不高于0.5V，当3.3V系统输出低电平时，由于D1的钳位作用，使得5V输出端会得到0.7V~1.2V的低电压，低于ADM3251E的最高不超过1.5V的低电平阈值。
当3.3V系统输出高电平时，由于D2的钳位作用，使5V输出端会得到约4V的高电平电压，高于ADM3251E的最低不低于3.5V的高电平阈值。
图2，采用二极管实现3V至5V电平转换3、采用三极管如图3所示，当3.3V系统高电平信号输入时，Q1导通，Q2截止，在5V输出端得到5V电压。
当3.3V系统低电平信号输入时，Q1截止，Q2导通，在5V输出端得到低电平。
此电路同样也适用于5V转3V的情况，只要将上拉的电压换成3.3V即可。
图3，采用三极管实现3V至5V电平转换以上三种方法比较简单，能够很方便的实现电平转换，但对传输速率有一定的限制，对于9600，19200等常用传输速率，使用这些方法没有问题。
也可以采用电压比较器、运算放大器或OC门芯片74HC05来实现3V 至5V的电平转换。
对于高于100K传输速率的应用，我们可采用一些专门的电平转换芯片，如74LVX4245、SN74LVC164245、MAX3370等，但这些芯片价格偏高。
当然，我们也可以采用ADUM1201搭配DC-DC隔离电源模块和RS-232收发器的分立隔离方案，ADUM1201不但能对信号进行隔离，还能够在隔离信号的同时方便的实现3V至5V的电平转换。
二、5V信号转3.3V信号一些3.3V供电的控制芯片能够承受5V的输入电压，但更多的控制芯片只能接受3.3V的输入信号，因此需要将ADM3251E的Rout引脚输出5V信号转为3.3V电平信号。
5V3.3V电平转换问题
5V3.3V电平转换问题5V 3.3V电平转换问题总结在5V和3.3V芯⽚与模块之间经常要使⽤到电平之间的转换，现总结如下。
1、问题来源常⽤电平类型包括5V-CMOS、5V-TTL、3.3V-LVCMOS、3.3V-LVTTL，这四种电平允许输⼊和输出的最⼤、最⼩⾼低电平阈值有所差异，因此，在连接时，有时需要进⾏相应的电平转换以使输⼊和输出之间的电平匹配。
如下表所列是常⽤的上述四种电平⾼低电平阈值，需要注意的是，不同的芯⽚⼚商在制造时，上述值有所差异，具体以芯⽚的数据⼿册为准，以下表格中数值参照Texas InstrumentO=OUTPUT，I=INPUT，VOH（min）表⽰：输出在此值~VCC之间，均为⾼电平，其他依次类似。
假如，有⼀个3.3V-LVTTL器件，输出的⾼电平，且⾼电平值为2.4V，送到⼀个5V-CMOS 器件，对5V-CMOS，仅3.5V以上才能识别为⾼电平，⽽2.4V电平属于⾼低中间未知的⼀个电平范围之内，因此，不能保证其能够被准确的识别为⾼电平，在这种情况下，需要进⾏电平转换。
同时，对于3.3V器件，由于其引脚⼤多数情况下⽆法耐受5V的电压，因此，也需要进⾏相应的电平转换。
2、5V器件——>3.3V器件这种情况⼤部分情况下是由于3.3V器件⽆法耐受5V电平，导致需要增加相应的转换电路。
在此部分中，5V器件统称为前级，3.3V器件统称为后级。
（1）电阻分压法：前级输出通过两个电阻（常取kΩ级别的）进⾏分压，分压后输出给后级。
操作较为简单，但需要注意某些应⽤：a）若分压电阻过⼤，会导致后级流⼊电流过⼩，不适合某些需要⼀定驱动能⼒要求的器件；b）若分压电阻过⼩，会导致功耗过⼤，不适合低功耗的应⽤，且前级引脚输出会等效存在⼀定的⼩阻值电阻，影响分压；c）不适合⾼速应⽤场合，后级输⼊引脚⼤多存在对地的分布电容，通过RC⽹络构成充电电路，会造成信号传输的延时，低速信号链中可不考虑。
3.3v串口与5v串口通信问题
3.3v串口与5v串口通信问题
通常情况下，3.3V串口和5V串口之间是可以直接通信的，但需要注意以下几点：
1.电平兼容性：3.3V串口的电压范围是0V到3.3V，5V串口的电压范围是0V到5V。
如果使用3.3V串口连接5V串口，需要确保5V串口的输出电平范围不会超过3.3V 的最大电压范围。
否则，3.3V串口可能无法正确解读5V串口的输出信号，或者受到电压过高的损害。
2.信号转换：如果使用
3.3V串口连接5V串口，可以使用电平转换芯片或电阻分压电
路将5V信号转换为3.3V信号，以确保3.3V串口的正常工作。
反之，如果使用5V 串口连接3.3V串口，也可以使用相应的电平转换器将3.3V信号转换为5V信号。
3.波特率匹配：在通信时，需要确保3.3V串口和5V串口的波特率相匹配，否则可能
导致通信失败或者数据错误。
总之，使用3.3V串口和5V串口进行通信时，需要注意电平兼容性、信号转换和波特率匹配等问题，以确保通信的稳定和可靠。
5v和3.3v电平转换电路直接串电阻
在电子电路设计中，5v和3.3v电平转换电路直接串电阻是一个常见且重要的主题。
这种电路可以用于将高电平转换为低电平，或者将低电平转换为高电平。
接下来，我将从简单到复杂，由浅入深地探讨这个主题。
1. 什么是5v和3.3v电平？5v和3.3v电平是指电子电路中的一种电压水平。
在数字电路中，通常使用5v和3.3v两种电平来表示逻辑高和逻辑低。
5v表示高电平，3.3v表示低电平。
在实际的应用中，我们常常需要将这两种电平进行转换。
2. 为什么需要进行电平转换？在现代电子设备中，由于不同部分的工作电压不同，比如某些单片机工作电压为3.3v，而其他模块的工作电压为5v，因此需要进行电平转换。
还有一些外部设备的输入输出电平也不一定与我们实际使用的电平相匹配，因此需要进行电平转换以确保各部分的正常工作。
3. 电平转换电路的基本原理最简单的5v和3.3v电平转换电路是使用串联电阻。
在这种电路中，我们通过串联一个电阻来将5v转换为3.3v，或者将3.3v转换为5v。
具体来说，如果需要将5v转换为3.3v，可以通过串联一个适当的电阻来实现。
当5v信号通过电阻时，根据欧姆定律，会产生一个3.3v的电压降。
同理，将3.3v转换为5v也可以利用串联电阻的方式来实现。
4. 串联电阻电平转换电路的优缺点这种简单的电平转换电路具有成本低、易实现的优点，但同时也存在一些缺点。
由于电阻本身的内部电阻，这种方法会产生一定的功耗。
由于没有对输入输出电流进行限制，对于一些高速传输的信号，串联电阻可能会导致信号失真，从而影响电路的稳定性和可靠性。
5. 其他电平转换电路的解决方案针对串联电阻电平转换电路的缺点，工程师们提出了各种其他的解决方案，比如使用场效应管、双稳态电路、电平转换芯片等。
这些解决方案不仅能够有效地解决功耗、速度和稳定性等问题，还能够更加灵活地适应不同的应用场景。
总结回顾：经过对5v和3.3v电平转换电路直接串电阻的介绍和讨论，我们了解到了其基本原理、优缺点以及其他解决方案。
5V 3.3V电平转换问题
5V 3.3V电平转换问题总结在5V和3.3V芯片与模块之间经常要使用到电平之间的转换，现总结如下。
1、问题来源常用电平类型包括5V-CMOS、5V-TTL、3.3V-LVCMOS、3.3V-LVTTL，这四种电平允许输入和输出的最大、最小高低电平阈值有所差异，因此，在连接时，有时需要进行相应的电平转换以使输入和输出之间的电平匹配。
如下表所列是常用的上述四种电平高低电平阈值，需要注意的是，不同的芯片厂商在制造时，上述值有所差异，具体以芯片的数据手册为准，以下表格中数值参照Texas InstrumentO=OUTPUT，I=INPUT，VOH（min）表示：输出在此值~VCC之间，均为高电平，其他依次类似。
假如，有一个3.3V-LVTTL器件，输出的高电平，且高电平值为2.4V，送到一个5V-CMOS 器件，对5V-CMOS，仅3.5V以上才能识别为高电平，而2.4V电平属于高低中间未知的一个电平范围之内，因此，不能保证其能够被准确的识别为高电平，在这种情况下，需要进行电平转换。
同时，对于3.3V器件，由于其引脚大多数情况下无法耐受5V的电压，因此，也需要进行相应的电平转换。
2、5V器件——>3.3V器件这种情况大部分情况下是由于3.3V器件无法耐受5V电平，导致需要增加相应的转换电路。
在此部分中，5V器件统称为前级，3.3V器件统称为后级。
（1）电阻分压法：前级输出通过两个电阻（常取kΩ级别的）进行分压，分压后输出给后级。
操作较为简单，但需要注意某些应用：a）若分压电阻过大，会导致后级流入电流过小，不适合某些需要一定驱动能力要求的器件；b）若分压电阻过小，会导致功耗过大，不适合低功耗的应用，且前级引脚输出会等效存在一定的小阻值电阻，影响分压；c）不适合高速应用场合，后级输入引脚大多存在对地的分布电容，通过RC网络构成充电电路，会造成信号传输的延时，低速信号链中可不考虑。
（2）电阻限流法：前级输出，串接一个限流电阻（常取kΩ级别的），到后级输入。
mos管实现双向电平转换
mos管实现双向电平转换在进行电子设备或模块之间的通信时，常常会涉及到电平转换的问题。
例如，当我们需要将3.3V的设备与5V的设备进行通信时，因为电平不匹配，不能直接连接，这时就需要使用电平转换器。
其中，最常见的电平转换器之一就是MOSFET（金属氧化物半导体场效应晶体管）。
一、MOSFET的介绍MOSFET是一种三端器件，由源极、栅极和漏极组成。
它通过改变栅极电压来控制源极和漏极之间的电流，从而实现信号的放大和开关操作。
MOSFET有N 沟道型和P沟道型两种类型，具体使用哪一种取决于电平高低。
二、实现3.3V到5V的双向电平转换假设我们需要将一个3.3V的信号转换为5V，同时还要能够实现5V到3.3V的转换。
下面是具体的步骤：1. 选择MOSFET器件：为了完成电平转换任务，我们需要选择适合的MOSFET 器件。
对于3.3V到5V的转换，可以选择N沟道型MOSFET，如2N7002。
对于5V到3.3V的转换，则可以选择P沟道型MOSFET，如IRLML2502。
2. 连接电路：将3.3V信号连接到N沟道MOSFET的栅极，将5V信号连接到N沟道MOSFET的源极。
此时，栅极的电压高于源极电压，将导通N沟道MOSFET，使得漏极与源极之间的电流流通。
3. 添加上拉电阻：为了保持5V信号的稳定，需要在N沟道MOSFET的源极和漏极之间添加一个上拉电阻，如10kΩ，使得源极与漏极之间形成一个恒定电流。
4. 连接到3.3V设备：将N沟道MOSFET的漏极连接到3.3V设备，这样当源极与漏极导通时，3.3V设备将可以正常工作。
5. 5V到3.3V的转换：为了实现5V到3.3V的转换，可以选择P沟道MOSFET，将其连接到5V信号的源极，并将漏极与3.3V设备相连。
当P沟道MOSFET导通时，5V信号将可以经过漏极传递到3.3V设备。
6. 添加下拉电阻：为了保持3.3V信号的稳定，需要在P沟道MOSFET的源极和漏极之间添加一个下拉电阻，如10kΩ，使得源极与漏极之间形成一个恒定电流。
5v转3.3电平转化电路
5v转3.3电平转化电路
将5V转换为3.3V的电平转化电路通常可以使用电平转换器或者电压调节器来实现。
以下是两种常见的方法：
1. 使用电平转换器：
电平转换器是一种简单且有效的方法，通常使用双向电平转换器芯片，例如TXS0102或者SN74LVC8T245。
这些芯片可以将5V 的输入信号转换为3.3V的输出信号，并且也可以将3.3V的输入信号转换为5V的输出信号。
通过连接正确的引脚和提供适当的电源，可以轻松地实现电平转换。
2. 使用电压调节器：
另一种方法是使用线性稳压器或者DC-DC转换器来将5V转换为3.3V。
例如，可以使用LM317线性稳压器或者LM2596 DC-DC 转换器。
这些器件可以通过调节电阻或者电压来实现输出电压的调节，从而将5V稳定地转换为3.3V。
无论使用哪种方法，都需要注意以下几点：
确保选择的器件能够处理所需的电流和频率范围。
确保连接正确的引脚和提供适当的电源。
在电路设计中考虑到信号的延迟、噪声和功耗等因素。
在实际应用中，需要对转换后的信号进行测试和验证，以确保符合预期的要求。
总的来说，无论选择使用电平转换器还是电压调节器，都需要根据具体的应用需求和电路设计来选择合适的器件，并进行充分的测试和验证。
希望这些信息能够帮助你理解如何将5V转换为3.3V 的电平转化电路。

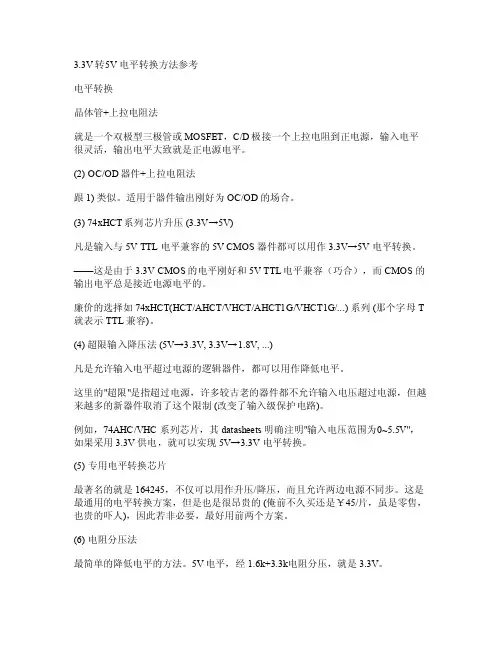

3.3V与5V电平转换方法参考
3.3V转5V 电平转换方法参考[转帖]电平转换晶体管+上拉电阻法就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法跟1) 类似。
适用于器件输出刚好为OC/OD 的场合。
(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与5V TTL 电平兼容的5V CMOS 器件都可以用作3.3V→5V 电平转换。
——这是由于3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而CMOS 的输出电平总是接近电源电平的。
廉价的选择如74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列(那个字母T 就表示TTL 兼容)。
(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其datasheets 明确注明"输入电压范围为0~5.5V"，如果采用 3.3V 供电，就可以实现5V→3.3V 电平转换。
(5) 专用电平转换芯片最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的(俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
(6) 电阻分压法最简单的降低电平的方法。
5V电平，经1.6k+3.3k电阻分压，就是3.3V。
(7) 限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。
某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如74HC 系列为20mA)，仍然是安全的。
求3.3V转5V电平转换—FPGA实用？？
求3.3V转5V电平转换—FPGA实用？？话说最近用FPGA控制步进电机，因为电机的驱动芯片的控制信号等都是5V供电，FPGA输出的最高电压是3.3V，必须进行电平转换才能正常工作，同时也是对FPGA的保护，毕竟FPGA板子不便宜。
因为要控制两个电机，还有反馈，所以需要很多路，没有选择上拉电阻的方案，电路用的是74LVC4245A 芯片，是一款贴片芯片。
双向、8路、电平可控。
使用很简单。
就是要把贴片的芯片放到我的DIP的电路板上有点麻烦，不过还好，很省地方。
下面是网上收集的其他3.3V 5V 的方法：电平转换晶体管+上拉电阻法就是一个双极型三极管或MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法跟1) 类似。
适用于器件输出刚好为OC/OD 的场合。
(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与5V TTL 电平兼容的5V CMOS 器件都可以用作3.3V→5V 电平转换。
——这是由于3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而CMOS 的输出电平总是接近电源电平的。
廉价的选择如74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列(那个字母T 就表示TTL 兼容)。
(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的'超限'是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其datasheets 明确注明'输入电压范围为0~5.5V'，如果采用3.3V 供电，就可以实现5V→3.3V 电平转换。
(5) 专用电平转换芯片最著名的就是164245，不仅可以用作升压/降压，而且允许两边电源不同步。
5v 与3.3v iic通信电阻

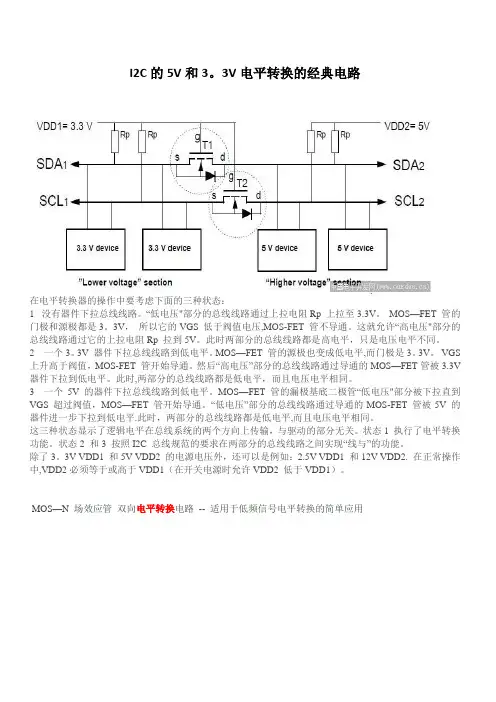

5V 与 3.3V IIC 通信电阻在数字电子电路中，IIC（Inter-Integrated Circuit）是一种常见的串行通信协议，也被称为I2C（Inter-Integrated Circuit）。
它是一种用于连接微控制器与外部设备（例如传感器、存储器和其他外围设备）的简单且高效的通信方式。
在IIC通信中，使用电阻是至关重要的，特别是在连接5V和3.3V系统时。
在5V与3.3V系统之间进行IIC通信时，由于电压不同，可能会导致通信速度不匹配或数据丢失。
这时就需要使用电阻来进行电平转换，以确保两个系统之间能够进行可靠的通信。
为了实现5V与3.3V之间的IIC通信，通常会在SCL（串行时钟线）和SDA（串行数据线）上各添加一个电阻来进行电平转换。
具体而言，这些电阻起到了阻止5V系统对3.3V系统造成损坏的作用，同时又能够确保信号的准确传输。
对于3.3V系统转换为5V系统的情况，通常会使用电压分压来实现，而在5V系统转换为3.3V系统时，电阻的并联和串联组合则可以实现电平转换。
这样一来，无论是从3.3V向5V的转换，还是从5V向3.3V的转换，都能够很好地适配两个系统之间的电平差异。
在实际应用中，为了更好地进行5V和3.3V系统之间的IIC通信，电阻的选择需要考虑一些因素，如上拉电阻的大小、串联电阻的阻值等。
这些因素的合理选择将直接影响到通信的可靠性和稳定性。
总结来说，5V与3.3V之间的IIC通信需要适当的电阻进行电平转换，以确保两个系统之间能够稳定可靠地进行通信。
通过合理设计和选择电阻，可以很好地解决电平不匹配问题，从而提高IIC通信的成功率和稳定性。
个人观点和理解：在进行电子电路设计时，特别是在不同电压系统之间进行通信时，合理选择和使用电阻是非常重要的。
只有充分理解电路中电阻的作用和原理，才能确保通信的稳定性和可靠性。
希望这篇文章对您能够有所帮助。
在数字电子电路中，IIC（Inter-Integrated Circuit）通信协议是一种非常常见的串行通信协议，也被称为I2C（Inter-Integrated Circuit）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5V电平信号与3.3V电平信号转换问题及方法
现在低压、低耗器件越来越多，3.3v、2.1v电平信号越来越常见。
这就存在了一个电平转换问题。
当然很多时候都不需要转化，一些器件具有较大的包容性。
具体能不能包容多种电平需要查看IC手册。
如果能容忍其相异的电压，就不需要交转换单元了。
加上转换电路肯定会对通信速度、稳定性有所限制。
转化前要注意两个地方。
1、ABSOLUTE MAXIMUM RATINGS
这个是保证IC安全、健康的限制参数，应用连接时千万别超过这个范围。
比如：DVDD(模拟电源)对DGND(模拟地)电压范围是-0.3V到+6.0V ;数字I/O口电压对地电压范围是-0.3V到+vdd+0.3V 。
2、需不需要电平信号转换单元就看下面这个参数：
可见这个IC的数字逻辑输入低电平门限<0.7V(3.3V情况)；高电平门限>2V(3.3V情况)；当然这些参数都是限制在ABSOLUTE MAXIMUM RATINGS的。
下面转入正题，看看电平转换方法。
1、较低电平转较高电平（比如3.3V转5V）：
“低”接较低电平信号；“高”接较高电平信号。
两个晶体管，保证两端信号极性一致。
2、较高电平转较低电平（比如3.3V转5V）：
分析:当“高”处（+5V电平信号）输出为逻辑1，二极管截至（相当于断开），低处被上拉到约+3.3V。
当“低”处（+5V电平信号）输出为逻辑0，二极管导通，理想情况“低”处导通到0电压，实际“低”处电压是二极管导通压降（0.7V左右，如果觉得高，可以使用肖特基二极管，肖特基二极管管压降小）。
有一些电平信号转换可以采用比较器，我以前在一个比较器手册上看过这种应用，也十分方便，就是成本有些高。
我听一些网友说，可以在不同电平信号之间串一个小电阻解决问题。
我也这样试过（3.3V的cyclon2与5V的单片机通信），好像能正常使用，不过总感觉不太安稳，呵呵。
