锚杆抗拔力检测管理规定
锚杆抗拔力检测管理规定一、锚杆抗拔力检测总体要求1、根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆抗拔力试验。
2、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。
3、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。
检测结果必须如实填写，严禁弄虚作假。
二、锚杆抗拔力检测试验要求1、操作人员必须认真学习安全规程、作业规程的有关内容，熟悉锚杆支护施工工艺，具有一定的现场施工经验。
2、锚杆抗拔力试验操作人员应了解拉力计的结构性能，熟练掌握其使用方法。
3、锚杆抗拔力检测机具采用LDZ-400型锚杆拉力计。
4、巷道掘进每安装300根（含300根以下）锚杆必须进行一组（3根）锚固力检测，设计变更或材料变更时另作一组抗拔力测试。
做锚杆抗拔力试验时由工程科、监理、施工单位参加，区队技术员现场指挥，参加检测人员不少于3人，一人操作，一人监视、一人记录。
5、锚杆必须随机进行抽检，每组抽检不得少于3棵，顶板一棵，两帮各一棵；同时不得抽检连续相邻的多棵锚杆，以免造成顶帮支护削弱及锚杆大面积失效。
6、所测的锚固力不小于120kN（21MPa, 1MPa=5.8kN），同组锚杆锚固力或拉拔力的平均值，应大于或等于设计值。
同组单根锚杆的锚固力或抗拔力，不得低于设计值的90%7、锚杆抗拨力达到规定要求，如无特殊需要，不得进行破坏性试验，拉拔到设计拉力即停止加载。
LDZ-400型锚杆拉力计技术参数三、速度：双速泵，排量21ml/次重量：无需承压套筒，重15kg复位：弹簧作用自动复位行程：＞80mm油泵：额定压力：40MPa ，质量：5kg排油量：21ml/次15kg质量：，406kN 千斤顶：拉力：拉出锚杆最大距离80mm管路：两根二层钢丝编织液压支架胶管四、拉拔试验操作步骤1、检查油量逆时针方向打开拉力计手压泵的卸荷阀，使千斤顶中的液压油回到手压泵的油筒中，拧开油筒端的堵头，抽出油标检查。
锚杆抗拔力检测管理规定
锚杆抗拔力检测管理规定一、锚杆抗拔力检测总体要求1、根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆抗拔力试验。
2、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。
3、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。
检测结果必须如实填写，严禁弄虚作假。
二、锚杆抗拔力检测试验要求1、操作人员必须认真学习安全规程、作业规程的有关内容，熟悉锚杆支护施工工艺，具有一定的现场施工经验。
2、锚杆抗拔力试验操作人员应了解拉力计的结构性能，熟练掌握其使用方法。
3、锚杆抗拔力检测机具采用LDZ-400型锚杆拉力计。
4、巷道掘进每安装300根（含300根以下）锚杆必须进行一组（3根）锚固力检测，设计变更或材料变更时另作一组抗拔力测试。
做锚杆抗拔力试验时由工程科、监理、施工单位参加，区队技术员现场指挥，参加检测人员不少于3人，一人操作，一人监视、一人记录。
5、锚杆必须随机进行抽检，每组抽检不得少于3棵，顶板一棵，两帮各一棵；同时不得抽检连续相邻的多棵锚杆，以免造成顶帮支护削弱及锚杆大面积失效。
6、所测的锚固力不小于120kN（21MPa, 1MPa=5.8kN），同组锚杆锚固力或拉拔力的平均值，应大于或等于设计值。
同组单根锚杆的锚固力或抗拔力，不得低于设计值的90%7、锚杆抗拨力达到规定要求，如无特殊需要，不得进行破坏性试验，拉拔到设计拉力即停止加载。
三、LDZ-400型锚杆拉力计技术参数速度：双速泵，排量21ml/次重量：无需承压套筒，重15kg复位：弹簧作用自动复位行程：＞80mm油泵：额定压力：40MPa ，质量：5kg排油量：21ml/次千斤顶：拉力：406kN ，质量：15kg拉出锚杆最大距离80mm管路：两根二层钢丝编织液压支架胶管四、拉拔试验操作步骤1、检查油量逆时针方向打开拉力计手压泵的卸荷阀，使千斤顶中的液压油回到手压泵的油筒中，拧开油筒端的堵头，抽出油标检查。
锚杆(索)抗拔力试验安技措(2013.2.)
锚杆（索）抗拔力试验安全技术措施为了规范锚杆（索）抗拔力试验工作，确保锚杆（索）抗拔力试验安全操作，特制定如下安全技术措施：一、试验前的准备1、检查锚杆拉力计、锚索涨拉仪泵内油质、油量，油质较脏或油量较少的，需更换或加上32#或46#抗磨液压油。
2、检查仪表是否完好、管路是否漏油，并对现场组合的张拉机具，应空载往复行走几次，排除液压系统中的空气后方可使用。
3、准备好登高所用的梯子、保险带，必要时需搭好脚手架。
4、找尽活矸危岩，对下沉或破碎严重的顶板要打托棚、点柱加固。
5、试压锚杆托板不能紧贴煤（岩）壁的，要先对锚杆加托板，使锚杆外露既保证能够上满连接头丝扣又要达到锚杆外露长度+锚杆拉力计千斤顶所运行行程+连接头长度二分之一总和小于锚杆拉力计套筒行程。
6、如果锚杆拉力计上套筒内径小于被试验锚杆螺母最大外直径，需把锚杆螺母缷下。
二、试验顺序(一)锚杆抗拔力试验顺序1、当煤（岩）坚硬，煤（岩）被压缩量较小，首次试验就能达规定值时的试验顺序：上紧锚杆拉力计连接头及拉力杆→套上套筒（LDZ200型的无需套筒）→上千斤顶→在拉力杆外端上紧固千斤顶的螺母→设警戒（锚杆拉力计后方450范围内严禁有人）→关闭油动泵截止阀→一人压动油压泵手柄（另一人观察顶板状况）→压力表达规定值→打开油动泵截止阀卸压→撤除警戒→卸下拉力杆外端紧固千斤顶的螺帽→取下千斤顶→取下套筒→卸下连接头及拉力杆→上紧被拉锚杆垫板→试验结束。
2、当煤（岩）较软，煤（岩）被压缩量较大，在试验过程中煤（岩）被压缩量大于千斤顶行程或套筒行程运行完，试验顺序：在上述正常情况试验中千斤顶行程已伸完或套筒行程运行完→打开油动泵截止阀卸压→卸下拉力杆外端紧固千斤顶的螺母→取下套筒（LDZ200型的无需套筒）→取下千斤顶→卸下连接头及拉力杆→卸下锚杆螺母→在原托板外加适当锚杆托板，使锚杆外露长度+锚杆拉力计千斤所运行行程+连接头长度二分之一总和小于拉力计套筒行程，然后按上述第1条顺序进行试验, 直至试验成功。

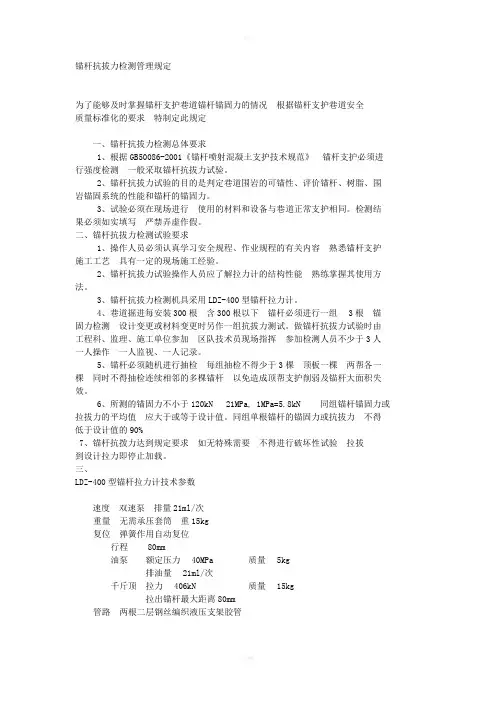

锚杆抗拔力检测管理规定
