波纹管式储油柜
内油式金属波纹储油柜-新
示例：设计序号为 1、有效直径为 1000 mm、有效长度 为 3550 的变压器用金属波纹密封式储油柜的产品型号 为：BP1-Wb-1000×3500
有效长度 有效直径 结构代号（波纹管式 b） 外油式 设计序号 金属波纹密封式 变压器类产品用储油柜
09
<< 金属波纹储油柜
◆产品参数选型表
产品型号 ( 直径 × 长度 )
<< 金属波纹储油柜
产品介绍……………………………………………………01 储油柜现场图片……………………………………………02 公司资质……………………………………………………03 ■ 内油式金属波纹储油柜 ◇产品结构…………………………………………………05 ◇产品型号…………………………………………………06 ◇产品规格、技术参数……………………………………06 ◇验收………………………………………………………07 ◇安装要求…………………………………………………07 ◇注油方法…………………………………………………07 ◇注意事项…………………………………………………08 ■ 外油式金属波纹储油柜 ◇产品介绍…………………………………………………09 ◇产品型号…………………………………………………09 ◇产品参数选型表…………………………………………10 ◇产品特点…………………………………………………10 ◇主要性能参数……………………………………………11 ◇运输要求…………………………………………………11 ◇产品验收…………………………………………………12 ◇产品安装…………………………………………………12 ◇储油柜部分销售业绩……………………………………14
产品介绍
山东五岳电器有限公司专业从事外油式金属波纹储油柜、内油式金属波纹储油柜、双密封隔膜式储 油柜等储油柜产品的设计、生产、销售、工程咨询与技术服务工作。 公司生产的外油式金属波纹储油柜、内油式金属波纹储油柜、双密封隔膜式储油柜等储油柜产品， 覆盖几十种规格，可以满足 100 吨及以下油重的变压器产品油位补偿需要。其中外油式金属波纹储油柜 的内置波纹管补偿器的寿命按照 30 年设计，全密封结构，无凝露产生，产品可实现免维护。公司现有 多台先进的波纹管成型设备与焊接设备，具备每年 1000 台以上的产品生产能力。截止 2015 年底，已 广泛应用于国网、南网、五大发电集团、水电、石油化工、钢铁、煤炭、铁路等系统。 我公司以强大的技术储备为支撑，依托山东科技大学、华北电力大学等相关机构的技术优势，和变 压器生产厂家的展开有效合作。在技术合作、开发、预研等方面，较其它储油柜厂家具有先天的优势。 随着大量技术革新、新工艺、新材料的运用，我公司生产的储油柜产品每年都有创新。为使产品性能更 加优越、更加稳定而不断努力创新。 现我公司生产的外油式、内油式金属波纹储油柜顺利通过型式试验，并已取得发明专利、实用新型 专利 30 余项。公司一直专注于高性能、高质量产品的研发、改进工作。近几年，公司先后自主研发了 储油柜智能油位指示装置、外油式微正压金属波纹储油柜、外油式传导轴金属波纹储油柜产品，可以实 现油位远传，降低波纹管补偿器卡滞几率，有效提高储油柜产品性能。 秉承“产品先进、质量可靠、服务一流”的经营理念，山东五岳电器有限公司将以最优质的产品与服务， 努力成为广大电力用户最值得信赖的合作伙伴，为储油柜产品技术发展贡献一份力量。

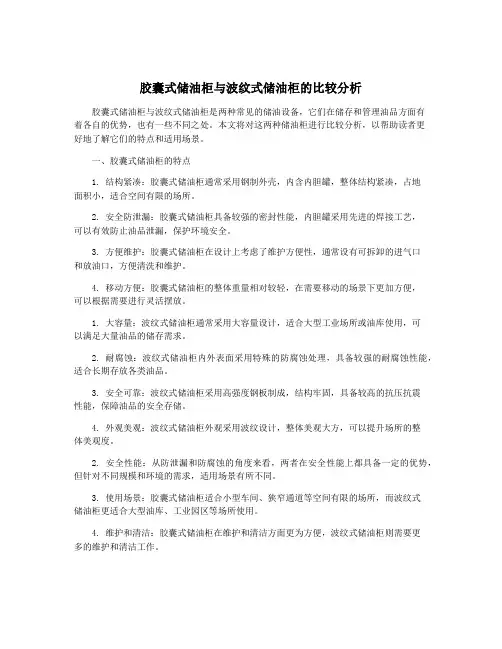

胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析胶囊式储油柜与波纹式储油柜是两种常见的储油设备，它们在储存和管理油品方面有着各自的优势，也有一些不同之处。
本文将对这两种储油柜进行比较分析，以帮助读者更好地了解它们的特点和适用场景。
一、胶囊式储油柜的特点1. 结构紧凑：胶囊式储油柜通常采用钢制外壳，内含内胆罐，整体结构紧凑，占地面积小，适合空间有限的场所。
2. 安全防泄漏：胶囊式储油柜具备较强的密封性能，内胆罐采用先进的焊接工艺，可以有效防止油品泄漏，保护环境安全。
3. 方便维护：胶囊式储油柜在设计上考虑了维护方便性，通常设有可拆卸的进气口和放油口，方便清洗和维护。
4. 移动方便：胶囊式储油柜的整体重量相对较轻，在需要移动的场景下更加方便，可以根据需要进行灵活摆放。
1. 大容量：波纹式储油柜通常采用大容量设计，适合大型工业场所或油库使用，可以满足大量油品的储存需求。
2. 耐腐蚀：波纹式储油柜内外表面采用特殊的防腐蚀处理，具备较强的耐腐蚀性能，适合长期存放各类油品。
3. 安全可靠：波纹式储油柜采用高强度钢板制成，结构牢固，具备较高的抗压抗震性能，保障油品的安全存储。
4. 外观美观：波纹式储油柜外观采用波纹设计，整体美观大方，可以提升场所的整体美观度。
2. 安全性能：从防泄漏和防腐蚀的角度来看，两者在安全性能上都具备一定的优势，但针对不同规模和环境的需求，适用场景有所不同。
3. 使用场景：胶囊式储油柜适合小型车间、狭窄通道等空间有限的场所，而波纹式储油柜更适合大型油库、工业园区等场所使用。
4. 维护和清洁：胶囊式储油柜在维护和清洁方面更为方便，波纹式储油柜则需要更多的维护和清洁工作。
胶囊式储油柜与波纹式储油柜在容量大小、安全性能、使用场景和维护清洁等方面各有优势，选择合适的储油柜需要根据实际需求进行综合考量。
希望本文的分析能够帮助读者更好地选择适合自己需求的储油设备。

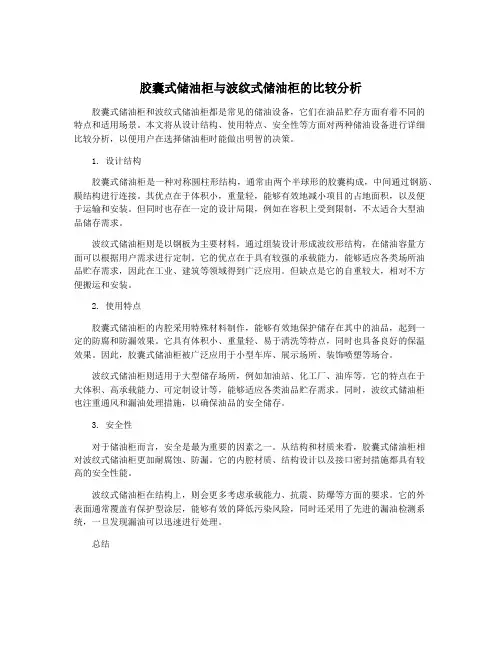

胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析胶囊式储油柜和波纹式储油柜都是常见的储油设备，它们在油品贮存方面有着不同的特点和适用场景。
本文将从设计结构、使用特点、安全性等方面对两种储油设备进行详细比较分析，以便用户在选择储油柜时能做出明智的决策。
1. 设计结构胶囊式储油柜是一种对称圆柱形结构，通常由两个半球形的胶囊构成，中间通过钢筋、膜结构进行连接。
其优点在于体积小，重量轻，能够有效地减小项目的占地面积，以及便于运输和安装。
但同时也存在一定的设计局限，例如在容积上受到限制，不太适合大型油品储存需求。
波纹式储油柜则是以钢板为主要材料，通过组装设计形成波纹形结构，在储油容量方面可以根据用户需求进行定制。
它的优点在于具有较强的承载能力，能够适应各类场所油品贮存需求，因此在工业、建筑等领域得到广泛应用。
但缺点是它的自重较大，相对不方便搬运和安装。
2. 使用特点胶囊式储油柜的内腔采用特殊材料制作，能够有效地保护储存在其中的油品，起到一定的防腐和防漏效果。
它具有体积小、重量轻、易于清洗等特点，同时也具备良好的保温效果。
因此，胶囊式储油柜被广泛应用于小型车库、展示场所、装饰喷塑等场合。
波纹式储油柜则适用于大型储存场所，例如加油站、化工厂、油库等。
它的特点在于大体积、高承载能力、可定制设计等，能够适应各类油品贮存需求。
同时，波纹式储油柜也注重通风和漏油处理措施，以确保油品的安全储存。
3. 安全性对于储油柜而言，安全是最为重要的因素之一。
从结构和材质来看，胶囊式储油柜相对波纹式储油柜更加耐腐蚀、防漏。
它的内腔材质、结构设计以及接口密封措施都具有较高的安全性能。
波纹式储油柜在结构上，则会更多考虑承载能力、抗震、防爆等方面的要求。
它的外表面通常覆盖有保护型涂层，能够有效的降低污染风险，同时还采用了先进的漏油检测系统，一旦发现漏油可以迅速进行处理。
总结综上所述，胶囊式储油柜和波纹式储油柜在设计结构、使用特点和安全性等方面具有各自的优缺点。
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜和波纹式储油柜是两种常见的储油设备。
它们在结构、特点和应用范围
等方面有着一定的差异。
下面将对这两种储油柜进行比较分析。
从结构上来看，胶囊式储油柜采用胶囊储油技术，即将储油介质封装在特殊的胶囊中，然后在一个封闭的柜体内进行储存。
而波纹式储油柜则是由波纹管组成的，波纹管用于储
存储油介质。
胶囊式储油柜结构简单紧凑，占地面积小，而波纹式储油柜相对较大。
从特点上来看，胶囊式储油柜具有密封性好、储油介质不会直接接触到空气和污染物
的优点，可以有效保护储油介质的质量。
而波纹式储油柜则具有储油容量大、安全可靠等
特点。
波纹管结构可以承受较大的外力和压力，适用于储存大容量的储油介质。
从应用范围上来看，胶囊式储油柜适用于一些对储油介质质量要求较高的场合，如食品、医药、化工等行业。
胶囊式储油柜可以有效防止储油介质受到污染，保证产品质量。
而波纹式储油柜适用于一些工业和生活领域，如机械制造、能源交通等领域。
波纹式储油
柜储存容量大，可以满足工业生产或家庭用油的需求。
从安装和维护上来看，胶囊式储油柜相对于波纹式储油柜更容易安装，因为其结构简单，不需要进行一些复杂的连接。
但在维护方面，胶囊式储油柜需要定期更换胶囊，而波
纹式储油柜则需要经常检查波纹管的状况，防止漏油现象的发生。

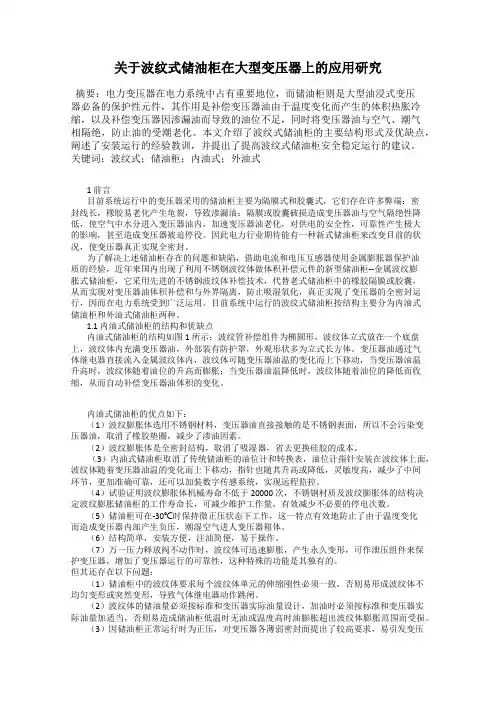

关于波纹式储油柜在大型变压器上的应用研究
关于波纹式储油柜在大型变压器上的应用研究摘要：电力变压器在电力系统中占有重要地位，而储油柜则是大型油浸式变压器必备的保护性元件，其作用是补偿变压器油由于温度变化而产生的体积热胀冷缩，以及补偿变压器因渗漏油而导致的油位不足，同时将变压器油与空气、潮气相隔绝，防止油的受潮老化。
本文介绍了波纹式储油柜的主要结构形式及优缺点，阐述了安装运行的经验教训，并提出了提高波纹式储油柜安全稳定运行的建议。
关键词：波纹式；储油柜；内油式；外油式1 前言目前系统运行中的变压器采用的储油柜主要为隔膜式和胶囊式，它们存在许多弊端：密封线长，橡胶易老化产生龟裂，导致渗漏油；隔膜或胶囊破损造成变压器油与空气隔绝性降低，使空气中水分进入变压器油内，加速变压器油老化，对供电的安全性，可靠性产生极大的影响，甚至造成变压器被迫停役。
因此电力行业期待能有一种新式储油柜来改变目前的状况，使变压器真正实现全密封。
为了解决上述储油柜存在的问题和缺陷，借助电流和电压互感器使用金属膨胀器保护油质的经验，近年来国内出现了利用不锈钢波纹体做体积补偿元件的新型储油柜--金属波纹膨胀式储油柜，它采用先进的不锈钢波纹体补偿技术，代替老式储油柜中的橡胶隔膜或胶囊，从而实现对变压器油体积补偿和与外界隔离，防止吸湿氧化，真正实现了变压器的全密封运行，因而在电力系统受到广泛运用。
目前系统中运行的波纹式储油柜按结构主要分为内油式储油柜和外油式储油柜两种。
1.1 内油式储油柜的结构和优缺点内油式储油柜的结构如图1 所示：波纹管补偿组件为椭圆形，波纹体立式放在一个底盘上，波纹体内充满变压器油，外部装有防护罩，外观形状多为立式长方体。
变压器油通过气体继电器直接流入金属波纹体内，波纹体可随变压器油温的变化而上下移动，当变压器油温升高时，波纹体随着油位的升高而膨胀；当变压器油温降低时，波纹体随着油位的降低而收缩，从而自动补偿变压器油体积的变化。
内油式储油柜的优点如下：（1）波纹膨胀体选用不锈钢材料，变压器油直接接触的是不锈钢表面，所以不会污染变压器油，取消了橡胶垫圈，减少了渗油因素。
金属波纹储油柜使用说明书
3、主要性能参数Capability parameter图一、产品结构示意图 Figure 1 The product structure diagram●储油柜芯体连续动作周期次数大于10000次； ●储油柜芯体内部可承受残压小于50Pa 的真空度； ●储油柜芯体膨胀、压缩压力小于8kPa 。
●The continual action cycle times of the conservator core body is larger than 10000 times; ●The bearable residue pressure in the conservator core body is less than 50 Pa vacuum degree; ●The pressure of the expansion or contraction of the conservator core body is less than 8kPa.. 4、产品特点Product characteristic●全密封结构与不锈钢芯体，有效防止油质劣化； ●无凝露的结构设计；●高质量不锈钢波纹芯体强度高、使用寿命达三十年以上，无须维护，动作灵敏平稳； ●外油式外形设计合理美观； ●采用磁翻转油位指示计○磁翻转子表面采用双色荧光材料制成，显示直观、清晰，通过磁翻转油位指示计可直读储油柜油位和变压器油平均温度；○高、低油位可输出报警信号。
接点容量：DC/AC 220V 0.3A●A full sealed structure and stainless steel core body that can prevent the oil quality deterioration effectively; ●No condensation structure design;●The strength of the high quality stainless steel core body is high and the use life is up to 30 years and no maintenance requirement and the action is fixable and stable;●The appearance design in outer oil type is reasonable and beautiful outlook; ●Use a magnet turnover type of oil level indicator:○The surface of the magnet turnover rotor is made of double color fluorescence material, which display is direct and clear. By means of the magnet turnover type of oil level indicator, you can read the oil level in the oil conservator and the average temperature of the transformer oil directly;○The high or low oil level can output a warning signal. The capacity of a connection point: DC/AC 220V 0.3A. 5、产品型号、选用与订货Product type choice and orderRespiratory pipeExhaust pipeOil-filling pipeCore bodyConservatorDirty collection box Switch conservatorOil level gagueWiring boxMagnet turnover oil呼吸管排气管注油管芯体柜体集污盒开关储油柜油位表接线盒磁翻转油位指示计5.1外油金属波纹式储油柜型号与含义The model and the meanings of the outer oil metal corrugated sealed type of transformer oil conservatorBP—Wb—D×L KBP：变压器用金属波纹式储油柜Metal bellows type conservator for transformerW：外油式Outer oil typeb：波纹管式芯体Bellows type core bodyD：储油柜公称直径Conservator nominal diameterL：储油柜总长度Conservator total lengthK：带开关储油柜Conservator with switch如：型号为BP—Wb—870×3200 K的产品表示变压器用金属波纹式储油柜、外油式、波纹管式芯体、公称直径φ870、总长度3200、带开关储油柜Such as: the product in model of BP-Wb-870×3200K means the metal corrugated type of conservator is outer oil type witha bellows type of core body and the nominal diameter is Φ870 and the total length is 3200 and with a switch conservator.5.2产品选用方法Product choice method金属波纹式储油柜的规格主要依据变压器的总油重和使用地区最低环境温度确定。
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜都是常见的储油设备，它们在储存油品方面都具有一定
的优势和适用性。
下面将对这两种储油柜进行比较分析。
首先是结构形式。
胶囊式储油柜由内外两层金属壳体构成，中间注满高效吸油材料，
通过特殊膨胀隔热层进行热控保温，外层具有一定的防震保护功能。
而波纹式储油柜采用
波纹卷管制作，可以进行一定程度的伸缩，具有较好的密封性能。
其次是设备特点。
胶囊式储油柜具有体外循环、油品自动净化、自动排弃杂质等特点，能够保证油品的质量，延长油品的使用寿命。
波纹式储油柜则具有安装灵活、可移动的特点，适用于一些变动较大的场合。
再次是操作方便性。
胶囊式储油柜的操作相对较为简单，只需要定期更换吸油材料即可。
而波纹式储油柜则需要定期检查和清理，保持波纹管的清洁和伸缩性能。
最后是应用领域。
胶囊式储油柜适用于各种工业设备和机械设备的润滑系统，能够满
足不同设备对油品的不同要求，提供稳定的润滑油。
而波纹式储油柜适用于发电机组、船
舶等设备，能够储存大量的液体。
胶囊式储油柜和波纹式储油柜在结构、设备特点、操作方便性和应用领域等方面都存
在差异。
根据具体的使用需求和环境条件，选择合适的储油柜能够更好地满足油品储存的
要求。
BCG型金属波纹式储油柜
BCG型金属波纹式储油柜安装使用说明书1概述BCG型金属波纹式储油柜是一种全密封金属波纹管式储油柜，其主要特点利用金属波纹管将变压器油与空气隔开，这样可以有效的防止变压器油的老化，从而保证变压器油的绝缘强度。
BCG型金属波纹式储油柜是外形设计合理美观、结构紧凑、有效容积大、能满足各类大中型油浸式变压器、电抗器等电力设备。
储油柜中的油量是采用指针式油表显示的，当油量达到最小或最多时，油表能够准确的报警。
油表还具有远传功能，能够输出4~20mA引至控制室，方便监测储油柜中油量的多少。
储油柜上引下的注、放油管能够方便的对储油柜进行流油或放油。
2结构储油柜的结构见下图3使用与维护3.1该储油柜不允许带油吊装，以防引起柜体变形。
储油柜在运输、安装、配装时不许打开流油管阀门，以防波纹管活动端沿柜体轴向窜动。
3.2将储油柜吊装到位，使变压器的支持与柜脚安装孔对正，拧紧螺栓。
3.3配接连接管路，装配阀门，保证无渗漏。
打开排气口，释放柜内气压。
3.4打开排气口，释放柜内气压。
3.5储油柜可根据用户要求装设油位报警装置3.5.1油位报警装置可实现高、低油位报警。
3.5.2油位报警装置可实现远传功能，能够输出4~20mA油位信号模拟量，供用户连接到微机控制。
3.5.3油位报警装置见油位报警连接线图3.6储油柜的注油：3.6.1储油柜注油分为非真空注油和真空流油两种方式。
3.6.1.1储油柜非真空注油3.6.1.2检查排气管上的阀门是否打开。
3.6.1.3打开联气管与储油柜之间的所有阀门。
3.6.1.4打开呼吸管是的阀门，用气泵从呼吸口向波纹管内腔充气，将油位（温度）指示调整到略低于现场变压器平均油温值（其绝对值不超过5℃），不许高于现场变压器油温值，以防高温时变压器喷油。
然后关闭呼吸阀，保持油温指针位置，准备注油。
3.6.1.5当变压器流油且油位升至储油柜时（观察气体继电器是否有油通过，判断油是否进入储油柜），储油柜中的气体从排气管排出，此时，要随时观察排气管是否有油溢出。
波纹储油柜产品说明书
变压器用波纹储油柜Corrugate Conservator for Transformer产品使用说明书Product Instruction Manual沈阳天工热电设备有限公司Shenyang Tiangong Thermoelectric Equipment Co.,Ltd.目录Contents一、工作原理 (02)Principle of operation二、主要性能参数 (03)Main Performance Parameters三、产品到货验收 (03)Check upon delivery四、产品型号及选用方法 (03)Product model and selecting method五、储油柜安装和注油 (04)Installation&oil injection of conservator六、附注及参数表 (07)Annotation and Parameter List重要提示Important Tips■储油柜运输前必须充气压将波纹补偿器压合，防止振动损伤！（方法见附注1）■没有充压的波纹储油柜不能运输！■到现场未处于充压状态的波纹储油柜不能安装！●Corrugate pipe must be pressed with gas charging before delivering oilconservator to prevent damages due to vibration!（See Annotation1）●Corrugate conservator without gas pressing cannot be delivered!●Corrugate conservator without gas pressing cannot be installed at site!变压器用波纹储油柜是新一代全密封型储油柜，是胶囊式和隔膜式储油柜的更新换代产品，具有密封性好、使用寿命长、免维护、安装方便等特点，适用于各类油浸式变压器、电抗器和电容器等电力设备。
外油式金属波纹管储油柜油位异常分析及处理
积的补偿参数 ； Ｇ为变压器油的总质量，ｇｇ ｋ ； 为变压 器 油 的密度 ，＝ ． ５ ｋ／ ）ｎ为变 压 器油 的热膨 胀 ｇ ０８ （ ｇ ； ９ Ｌ 系数 ，＝ ． ０７ Ａｔ ａ００ ； 为变压 器油 最高 和最低 温差值 。 ０ 由此 ：
变 压器 油储 油柜 内波纹 管 的有效补 偿容 积 ：
Ａ Ｖ ＝竹Ｒ ． ２
３ 储 油 柜 原 理 分 析 及 实 际处 理 过 程
该厂外 油 式波纹 储油 柜采用 柔性 不锈 钢 波纹补 偿 器 作 为变 压 器 油 的补偿 元 件 和 隔离 密 封元 件 ， 在 隔绝 空气及 湿气 的条 件下 ，实现 对变 压器 绝缘 油 的 体 积补 偿 。波纹 补偿 器是 一个 内腔 与大气 相通 的气 囊 ， 置于绝 缘 油 中 ， 油 腔通过 下部 连接 口与变压 放 储 器 油箱 相通 。补偿 器 内腔通 过 呼吸 口与外 界大 气相 通 ，当变压 器绝 缘油 随温度 变化 产生体 积 膨胀 或收
作用是确保在温度变化最大范围内 ， 使变压器器身
及 各主 要部件 的油面高 度在 规定 范 围 ，并 显示 油位
２ 故障情况
因紧邻 高厂变 的 ２ 主变运行 中油位偏 高 ， 号
２ １ 年 １ ， 厂利 用机 组 检修 机会 ， 用 油泵 直 ０１ ２月 该 采
接 从 主 变放 油 抽往 高 厂变 补 油 的方 法 ，处 理 了 ２ Ｂ
给运行、 维修人员监视 ， 保证设备正常运行 ； 其次是
将 变压 器油 与空 气 、 潮气 相 隔绝 ， 防止 油 的老化 。
１ 设 备 概 况
广 西某 电厂 一期 工程 安 装 ２台 ６ ０ＭＷ 燃 煤机 ０
对变压器不同类型储油柜的分析
对变压器不同类型储油柜的分析摘要：储油柜可以补偿变压器油体积的膨胀和收缩。
介绍了不同类型储油柜的优缺点，得出选用合适类型的储油柜很重要。
关键字：变压器、储油柜、吸湿器引言变压器油温随负荷和环境温度的变化而变化，变压器油温变化的范围一般为100K以上，绝缘油的膨胀系数为0.00073/K，温度升高时油体积增大，温度下降时油体积减小。
为解决变压器油膨胀问题和及时给变压器补油，特为变压器加装储油柜（除容量较小的变压器外），其对变压器的正常运行起着重要的保护作用。
随着技术的不断进步，储油柜的形式不断变化，技术含量不断提高，出现了不同形式、不同原理的储油柜。
下面对几种储油柜的运行、原理、存在的问题作一分析比较。
1. 开启式储油柜开启式储油柜一般由铁板制成筒状，变压器油与外界大气相通，由于不隔离外界空气，长期运行时绝缘油易受潮、易氧化、易老化变质、含气量易增大，导致绝缘油绝缘性能降低。
这样，对变压器的安全、可靠运行造成很大的威胁。
因此，开启式储油柜结构在高电压大容易变压器中不易使用，开启式储油柜在增加硅胶吸湿器后可以在低电压小容量变压器中使用。
2. 胶囊式储油柜胶囊式储油柜是在储油柜内装一个密闭的、能承受较高压力的胶囊。
这种储油柜通过胶囊将绝缘油和空气隔开。
通过胶囊的变化来进行绝缘油体积的补偿。
老胶囊式储油柜在运行中容易出现以下几种问题：（1）老式胶囊由于材料的原因，易出现老化和龟裂的现象，每5-8年需要更换一次，增加维修次数和维修费用。
（2）由于胶囊具有一定的透气率，变压器投运后空气中的湿气进入变压器油中造成绝缘油中含水量增高，绝缘性能降低。
胶囊内部通过硅胶吸湿器与大气相通可以减少水分进入绝缘油中。
长时间运行后吸湿器中硅胶吸收水分后变色需要及时更换，因此需要经常维护，增加成本。
如果吸湿器中硅胶不及时更换，就实现不了减少水分进入绝缘油的作用。
（3）胶囊式储油柜抽真空时，必须采用适当的方法，如果操作不当，胶囊极易损坏，造成不必要的损失。
内油式波纹储油柜原理
内油式波纹储油柜原理
内油式波纹储油柜是一种用于储存液体油品的装置，其原理是利用波纹储油柜内部的波纹板和油层之间的空气隔离，通过压缩空气和液体的压力差来实现储存油品的目的。
具体原理如下：
1. 波纹板：内油式波纹储油柜内部设有波纹板，波纹板上有一系列波纹形状的硬质金属片（通常是不锈钢制成）。
波纹板的作用是增加内部的表面积，使液体油品可以充满整个波纹板的间隙，从而增加油品的储存容量。
2. 空气隔离：波纹板与油层之间的间隙被填充着压缩空气。
通过控制进入波纹储油柜内部的压缩空气量，可以实现波纹板与油层之间的空气隔离，防止油品被氧化和污染。
3. 压力差：当液体油品被储存入波纹储油柜时，油品会自然进入波纹板的间隙中，并与填充着压缩空气的波纹板隔开。
由于油品和空气之间的压力差，油品会受到压力的作用，保持在波纹板的间隙内。
4. 自动调节：内油式波纹储油柜内部通常会设置压力调节装置，用于自动调节波纹板间隙的压力和保持油品在正常工作范围内。
当波纹储油柜内油品的压力超过压力调节装置设定的压力上限时，会通过泄压装置释放多余的压力，保持油品的稳定性。
总之，内油式波纹储油柜的原理是通过波纹板和油层之间的空
气隔离和压力差来实现油品的储存和保持，可以有效防止油品被氧化和污染，保持油品的质量和稳定性。
波纹储油柜特点
尊敬的领导：据我们的了解，目前波纹储油柜生产厂家主要有：1．沈阳天工热电设备有限公司，主要产品外油式BG型；2．沈阳海为电力设备有限公司，主要产品内油式BP1型；3．益阳超英电器设备有限公司，金属波纹内油盒式全密封储油柜；4．长沙泰时电器制造有限公司，主要产品BP1型金属波纹（内油）密封式储油柜；5．保定天威宝乾电力设备有限公司，BW型外油式系列叠形金属波纹管式储油柜；发展史：1987年由长沙泰时首推金属波纹膨胀器，相当于现在的外油式波纹储油柜。
由于当时隔膜或胶囊质量不过关，密封线长，橡胶老化，产生龟裂及吸湿器硅胶不及时更换将造成变压器油与空气隔绝性降低，油介损增大、绝缘强度下降，经常渗漏油，对供电的安全性，可靠性产生极大的影响。
所以这种新产品一推出，市场呼声很高，但没有多久，因为波纹管导轨受阻，变压器油膨胀，导致压力释放阀动作，市场又一边倒回到隔膜或胶囊储油柜。
在1999年长沙泰时引进专利产品BP1型金属波纹（内油）密封式储油柜，很好解决了导轨受阻，但同时又出现膨胀器腔破裂等一系列的新问题，与此同时，由于属于行业垄断，高利润，在全国范围相继出现了上述的几家公司。
以下为我司对内油式和外油式波纹储油柜的认识：内油式储油柜内油式储油柜：波纹管补偿组件为椭圆形，波纹体立式放在一个底盘上，波纹体内装绝缘油，外部加防尘罩，波纹体随变压器油温的变化而上下移动，自动补偿变压器油体积的变化，外观形状多为立式长方体。
正常运行时正压。
内油式储油柜的工作原理为：变压器油通过气体继电器直接流入金属波纹体内。
当变压器油温升高时，将油吸收；当变压器油温降低时，将油返回变压器本体。
其缺点如下：(1) 波纹体内装绝缘油，一旦金属膨胀器腔破裂，将产生严重的后果。
(2)体积庞大。
(3)波纹体的储油量必须按标准和变压器实际油量设计，加油时必须按标准和变压器实际油量计算加足，否则在冬季易造成储油柜无油或上浮子动作发信号。
外油式储油柜外油式储油柜：波纹体补偿组件为圆形，卧式放置于储油柜筒体和波纹体之间装绝缘油，而波纹体内为与外界相通空气，一端为固定端，另一端为活动端，波纹体随着变压器油的膨胀与缩小变化而左右移动，自动补偿变压器油体积的变化。
主变油枕原理和结构介绍
主变油枕原理和结构介绍2021.1.3目录一、主变油枕结构介绍 (1)1、外油波纹管式储油柜 (1)2、内油纹管式储油柜 (2)3、隔膜式储油柜 (2)4、胶囊式储油柜 (3)5、普通式储油柜 (4)二、主变油枕油位表计介绍 (5)1、磁力表盘式油位计 (5)2、管式油位计 (5)3、磁铁表盘式油位计 (6)4、板式油表 (6)一、主变油枕结构介绍110kV及以上主变油枕内一般设有胶囊或波纹管，将变压器油与空气完全隔离，大大降低了变压器油的氧化速度和受潮程度，起到保护变压器油的作用。
较低电压等级变压器不装设胶囊或波纹管，绝缘油直接与大气相通。
目前，变压器油枕主要类型如下：1、外油波纹管式储油柜外油波纹管式储油柜有筒型和方型两种结构。
从筒形外油波纹管结构示意图可以看到，波纹管的内部正常运行时与大气相通，波纹管一端为固定端，一端为活动端，活动端借助于装在储油柜内壁上的导向滚轮，可随变压器油体积的膨胀和缩小变化而左右移动，自动补偿油体积变化。
图1.1 筒型外油波纹管结构示意图方形外油波纹管结构示意图如图1.2所示。
波纹管芯体作为容积补偿元件和隔离密封元件，内腔与大气相通，上端固定，当绝缘油随温度变化产生体积膨胀或收缩时，促使波纹芯体上下伸缩，实现对绝缘油体积的变化补偿。
图1.2 方型外油波纹管结构示意图2、内油纹管式储油柜内油式储油柜结构如图1.3所示，波纹管为椭圆形并立放置在一个底盘上，波纹管内部充满变压器油，外部处于大气中，并加装防尘外罩，外形多为长方体。
波纹管随变压器油的变化而上下移动，波纹管顶部有一根排气管，可用于排出波纹管上部的气体。
图1.3 内油纹管式储油柜结构示意图3、隔膜式储油柜隔膜式储油柜由上下两个半圆柱体组成，柜内装设一个隔膜，隔膜的周边压装在上下柜沿之间，隔膜的内侧紧贴在油面上，外侧与大气相通，起着变压器油与大气的隔离作用，如图1.4所示。
集聚在隔膜外部的凝结水可通过放水阀排出。
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析胶囊式储油柜与波纹式储油柜是目前常见的两种储油设备，它们在工业、民用等领域有着广泛的应用。
本文将就这两种储油柜的特点、优缺点以及适用场景进行比较分析，帮助读者更好地了解这两种储油设备，选择合适的设备满足实际需求。
一、胶囊式储油柜的特点、优缺点及适用场景1.特点：胶囊式储油柜是一种闭式结构，外表通常呈圆筒形或长方体形状。
它的内部有多层过滤装置和持油材料，能够有效分离并吸收油污，保持清洁的环境。
胶囊式储油柜一般装有油位控制系统，当储油柜中的油达到一定水平时，可以自动排出废油，避免溢出。
2.优缺点：优点：胶囊式储油柜具有结构紧凑、操作简单、储油效率高等优点。
它还具有过滤效果好，能够保持油污清洁、减少环境污染的优点。
缺点：胶囊式储油柜一般对储存容量有限，且需要定期清理和更换过滤装置。
胶囊式储油柜在处理大量油污时，有可能需要频繁更换过滤装置，增加了维护成本。
3.适用场景：胶囊式储油柜适用于小型工厂、餐厅、加油站等场所，对储油容量要求不高，并且对油污的处理和环境保护有着严格要求的场合。
三、比较分析：从以上对胶囊式储油柜和波纹式储油柜的特点、优缺点及适用场景的介绍可以看出，两种储油柜各有其自身的特点和优劣势。
在选择储油柜时，需要结合实际需求和场景进行综合考虑。
在对储油容量要求不高、对环境保护有着严格要求的场合，胶囊式储油柜是一个不错的选择。
其结构紧凑、操作简单、维护容易等特点能够满足此类场景的需求。
而且，胶囊式储油柜在处理油污的效果和环境保护方面有着较大的优势。
在对储油容量有一定要求、对成本和维护要求较低的场合，波纹式储油柜则是一个更为适合的选择。
其结构简单、维护方便、成本低等优点能够满足此类场景的需求，并且波纹式储油柜对大容量的储油需求有着较好的处理能力。
在实际应用中，也可以根据实际情况选择合适的储油柜。
对于某些场合来说，可能需要结合胶囊式储油柜和波纹式储油柜的特点，进行组合应用，以满足多种需求。
沈阳天工波纹储油柜
一、产品简介储油柜是油浸式变压器重要的保护性器件，是用于满足绝缘油因温度变化而产生体积变化（热胀冷缩）所必需的补偿容器。
对于35KV 以上油浸式变压器要求储油柜做到全密封，即绝缘油与大气隔离，防止空气中的水和氧使绝缘油受潮和老化，影响绝缘性能。
1994年通过借鉴互感器用波纹膨胀器原理而提出的波纹管式储油柜被东北电管局正式列为重点科技项目出资研制。
项目的主要完成单位和国家专利的持有者为沈阳天工热电设备有限公司。
外油BG型金属波纹管式变压器储油柜是一种新型全密封储油柜，采用先进的波纹管容积补偿技术，在实现绝缘油体积补偿的同时，能更可靠地确保绝缘油与空气隔离，并具有工作寿命长、无老化、抗破损、免维护等特点，适用于各类油浸式变压器、电抗器和电容器等电力设备。
沈阳天工热电设备有限公司是波纹储油柜的原创开发单位。
产品设计在综合对比的基础上选择最适合用户的圆形卧式结构，外形美观简洁，技术成熟可靠，在高电压大容量设备上广泛应用，是目前行业中产品应用时间最长、应用量最大、应用电压等级最全，并唯一通过国家电力公司部级鉴定的产品。
二、工作原理波纹管式储油柜采用先进的超柔性不锈钢波纹管作为容积补偿元件和隔离密封元件,在彻底隔绝空气及湿气的条件下•,实现对变压器绝缘油的体积补偿。
如图一所示，波纹管内腔是与大气相通的气囊,其左端为自由伸缩的活动端,右端通过焊接与端板固定并将油腔密封。
绝缘油在波纹管外部和外壳体之间,通过下部连接口与变压器油箱相通。
波纹管内部为空气,通过右端呼吸口与外界大气相通。
当绝缘油随温度变化产生体积膨胀或收缩时,促使波纹管伸缩,从而改变柜内油腔大小，实现在全密封条件下的体积补偿。
储油柜各部件的名称及作用参见图一所示。
图一产品结构示意图产品特点：●产品外形为常规的圆形卧式结构，设计合理美观，绝缘性好，结构紧凑，有效容积大，能满足各类大型变压器需求。
●圆形波纹结构耐压能力强，充分满足主变设备0.1MPa打压试验和全真空注油要求。
内油式金属波纹储油柜-新
·储油柜必须在负压状态下运输 我公司金属波纹储油柜在出厂时处于真空闭合状态， 如果用户因配装等原因解除真空，配装后必须重新将储油 柜抽真空至机械真空表 -0.1Mpa 或数字表 500pa 以下。
·严禁储油柜载油运输。储油柜波纹膨胀芯体属于柔性体， 如果载油运输，芯体处于膨胀状态，容易导致芯体和排气 软管损坏。
4、BN1 型波纹储油柜打破了传统储油柜的油位指 示模式，取消了油位计和转化表。可通过储油柜上的观 察窗直接观察油位位置，具有高、低油位报警装置（图
2），同时还可以输出 4-20mA 油位远传信号，实现远 程在线监测。
5、内油式金属波纹储油柜的结构特点为：能使油浸 式变压器处于微正压状态下运行，可以有效防止从胶垫 连接部位吸入空气中的潮气；有效减缓变压器油的油质 劣化。
适用变压器油重 (Kg)
3100 9300 18500 5600 11200 22400 33600 50400 8100 16300 24500 73500
波纹管尺寸 (mm) 750×1500 1000×2000
1200×2400
单波补偿油重 (Kg) 27 50
73
注：储油柜型号及尺寸由变压器油重及补偿量多少进行确定，超出本表范围的储油柜可按用户要求进行设计，请与本公司技术部门联系。
·变压器与储油柜一同注油，当注油达到气体继电器以 上时，停止抽真空，同时关闭排气阀门。
·继续注油，直至注油到与曲线项对应的刻度位置，注 油结束。
真空注油法：
·储油柜与变压器的气体继电器法兰对接后，打开排气 管下部的蝶阀和输油管路的蝶阀，从注油管注油，也可 以从变压器管路注油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
波纹管式储油柜 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
波纹管式储油柜结构原理一、老式储油柜胶囊、隔膜的缺点
胶囊隔膜式储油柜，在运行中常见以下缺陷：
1、运行中发现，由于胶囊、隔膜出现龟裂微孔，使空气水分进入变压器油内，造成油内含水量增高，绝缘下降，情况严重时，被迫滤油或停电检修；
2、胶囊、隔膜的上下两面分别是空气和变压器油，由于运行中的变压器油温较高，因此，胶囊、隔膜上下两面的温差较大，在北方的冬季，这种温差更大，在胶囊、隔膜的上面极易凝结水分，甚至出现结冰现象，给电力变压器的安全运行带来威胁；
3、图三所示，油位计的指示是靠机械转换与传动实现的，由于机械的错位失灵，在运行中出现假油位的情况时有发生；
4、管式或板式油位计与其他部位的密封问题难以解决，联接部位的渗油情况是不少见的；
5、由于操作不当造成胶囊和隔膜损坏，被迫停电更换，来不必要的经济损失；工作量很大，带来不必要的经济损失；
6、由于胶囊与隔膜排气较难，因此，初始注油时难度较大，甚至存留残余空气。
综合以上电力用户反馈的信息得知，传统储油柜由于自身结构问题，在运行中增加维护工作量，增加被迫停电检修次数和时间，带来不必要的维修成本提高和停电损失。
二、波纹管式储油柜的优点
金属波纹管式储油柜，其优点如下：
1.储油柜能使变压器实现全密封；
2.可以有效防止油质劣化；
3.工作寿命长实现免维护，可有效减少不必要停电；
4.直观，准确反应油位和油温；
5.灵敏度高，在必要情况下可辅助保护变压器本体；
6.补偿量大，满足不同环境温度下，变压器油体积变化的要求；
7.结构简单便于安装及方便注油；
8.储油柜在微正压条件下运行。
（一）波纹管型波纹膨胀储油柜是由波纹膨胀体、外壳、注油管、排气管联接管及油位指示针等组成
1．产品外表及内腔波纹膨胀体均为跑道形，波纹膨胀体为全不锈钢(1Crl8Ni9Ti)材料，结构为内油式。
外壳只用来防尘、防雨之用，不与油直接接触。
2．储油柜外壳上开有观察窗，可直观地监测油位情况。
3．在油腔下方安装有三通体，接软联接管及注油管路。
4．在储油柜波纹膨胀体上部安有排气软管，并从底部引出，软管为不锈钢金属软管，随油位变化而自由升降。
5．在波纹弹性体内装有压力保护装置，可防止突发性压力增大时，该弹性体不受损坏。
6、该储油柜可根据用户需要，能加装高低油位报警系统。
数字显示，远程检测。
新型储油柜的波纹膨胀体是一个容积可变的容器，它可以随变压器油温的变化而引起的油体积的变化而变化，其制造工艺。
成型技术，焊接技术均属国内领先。
l、膨胀体是全密封结构所以不需加装吸湿器，不与外界空气接触使变压器实现全密封，有效的保护了变压器油质。
2、波纹膨胀体选用不锈钢材料变压器油直接接触的是不锈钢表面，所以不会污染变压器油，保证油质不受劣化。
3、不锈钢材质及波纹膨胀体的结构决定BPl型波纹膨胀储油柜的工作寿命长，减少维护工作量，可有效减少不必要的停电次数。
4、BP1型波纹膨胀储油柜打破了传统储油柜的油位指示模式，取消传统储油柜的油位计和转换表。
在储油柜外罩上装有指示窗口，油位指示直观准确，可现场监视，还可以加装采用先进的数字传感系统，实现远程监视。
5、波纹膨胀体这种结构，还可对压力释放阀由于不动作，做一补充增加了可靠性。
压力释放阀安装在变压器油箱体上，变压器一旦发生故障，油箱内部压力增加到一定值时，由于油的不可压缩性，压力传到压力释放阀而动作，将油箱中的压力释放出来，从而保护油箱亦即变压器本身。
这里所要说明的是，如果由于某种原因而造成压力释放阀开启时间超出2ms(毫秒)此时油的压力会传递到BPl内使波纹膨胀体本身迅速展开以减少变压器内部的压力达到泄压作用，最终甚至可牺牲自己(波纹膨胀体永久变形)而起到辅助保护变压器本体。
6、补偿量大。
可依用户的需求设计出不同规格型号的储油柜，补偿量可以达到
7000kg油重以上。
7、结构简单，安装方便、注油容易。
BPI型储油柜不仅用于新变压的配置，更能方便原有变压器更新传统储油柜。
储油柜在微正压下运行可以减少变压器箱体内压从而减少胶垫连接部位渗漏油现象的发生。
8、BPl型波纹膨胀储油柜亦可在环境温度—30℃时保持微正压状态下工作这一显着特点有效防止由于温度变化大而造成变压器储油柜体内产生负压，空气进入箱体内与油接触，造成油的劣化。
9、BPI内部设计了延时装置。
在变压器内部故障产生的气体或油流作用
下迅速喷油可能使波纹膨胀体损坏，出于这种考虑，设计了延时装置。
从而
保护波纹膨胀体不会由于突变产生永久变形。
另一方面也防止像传统储油柜
由于胶囊或隔膜突然爆裂，导致油流突然加大使气体继电器误动作。
10、波纹膨胀体本身又可以起到散热作用。
BPl自身是波纹膨胀结构具有散热功能，使内部油温下降，这样加大了与变压器油箱乃至靠近铁心与绕组油温之差，达到加速油循环流动而散热，从而达到降低变压器自身由于热温而造成损耗，提高了效率。
三、工作原理
波纹管内腔是与大气相通的气囊，其左端为自由伸缩的活动端，右端通过焊接与端板固定并将油腔封闭。
绝缘油在波纹管外部和外壳体之间，通过下部连接口与变压器油箱相通。
波纹管内部为空气，通过右端呼吸口与外界大气相通。
当绝缘油随温度变化产生体积膨胀或收缩时，促使波纹管伸缩，从而改变柜内油腔大小，实现在全密封条件下的体积补偿。
如下图：
胶囊式储油柜的结
构
油
空气
与瓦斯继电器连接至
变压器油箱 呼吸口
排污口 注油口
导轮
有油压袋的胶囊式储油柜的结构
隔膜式全密封储油柜的结构。
