变压器金属波纹管式储油柜假油位分析及处理
第28卷2020年第4期农村电工作为变压器的重要附件，储油柜可对变压器本体的绝缘油进行容积补偿，并且能够实现绝缘油与外界空气的隔绝，因此其工作状况对变压器的安全运行具有极其重要的影响。
我国电力系统中目前使用的储油柜主要包括3种：胶囊式储油柜、隔膜式储油柜及金属波纹管式储油柜，金属波纹管式储油柜有诸多优势，开始逐步替代其他2种储油柜。
金属波纹管式储油柜分为内油式和外油式2种，其中外油式金属波纹管式储油柜在运行过程中可能会出现假油位故障，进而导致运检人员难以判断储油柜的真实运行油位，影响变压器的安全运行。
引发外油式金属波纹管式储油柜假油位故障的原因多种多样，为了探究假油位故障出现的内部机理并针对原因提出行之有效的解决措施，本文针对外油式金属波纹管式储油柜假油位故障开展了深入的分析和研究。
1外油式金属波纹管式储油柜结构及工作原理分析外油式金属波纹管式储油柜的金属波纹管与外界相连，储油柜内的绝缘油充满波纹管与储油柜箱体之间，通过波纹管与空气的连通实现内部绝缘油的体积补偿。
由图1所示的外油式金属波纹管式储油柜示意图可知，外油式金属波纹管式储油柜中波纹管完全被绝缘油浸润，波纹管远离油位计一侧底部接头通过连杆与油位计实现机械连接，波纹管体积变化时会带动连杆动作从而在油位计上体现，将储油柜内部的油位实现可视化的展示。
波纹管由不锈钢薄板制成，外油式金属波纹管式储油柜与胶囊式储油柜类似，可看作使用金属波纹管代替胶囊的作用；尽管金属波纹管的使用寿命较长，但由于其在储油柜内做横向运动，易受储油柜箱体内壁的干扰产生卡涩等情况，进而引起错油位和假油位等故障。
2假油位故障原因分析正常运行的外油式金属波纹管式储油柜内部为充满绝缘油的状态，但在检修维护中受到各种因素的影响会导致其出现假油位故障，本章总结归纳了两类导致假油位故障的原因并进行了分析。
2.1注油工艺不合格在注油过程中，若操作工艺不合格会造成储油柜油位指示过高。
外油式金属波纹管式储油柜注油一般采用半真空注油方式进行，标准注油流程可分为3个步骤。

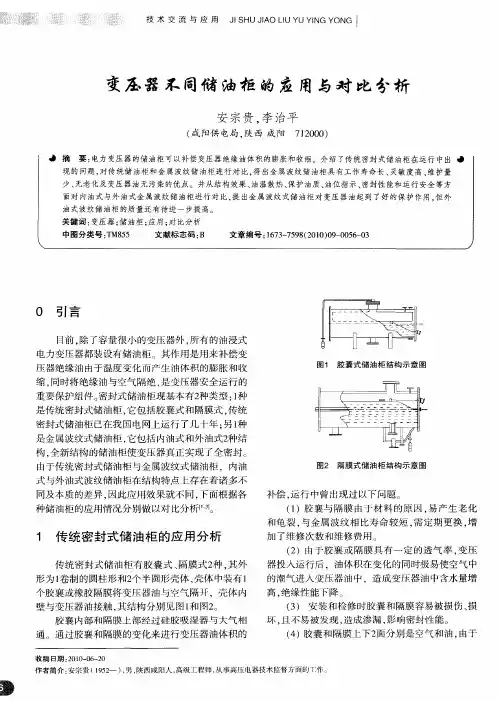

变压器不同储油柜的应用与对比分析
通 通 过胶襄 和 隔膜 的变化 来进 行 变压器 油体 积 的
收稿 日期 ：０ ０ ０ — ０ ２ １－ ６ ２
（ ） 囊 和隔膜 上 下２ ４ 胶 面分别 是 空气 和油 ， 由于
作者简介 ： 安宗贵 （ ９ ２ ） 男 ， １５ 一 ， 陕西咸 阳人 ， 高级工程师 ， 从事高压电器技术监督方面的Ｔ作 。
器投 入 运行后 ．油体积 在变 化 的同时极 易使 空气 中
的潮 气进 入变 压器 油 中 ，造 成变 压器油 中含水 量增
高 ， 缘性 能下 降 。 绝 （ ） 安 装 和检 修 时胶囊 和 隔膜容 易 被损 伤 、 ３ 损
坏 ， 不 易被 发现 。 且 造成 渗漏 ， 响密封性 能 。 影
压 器绝 缘油 由于 温度 变化 而产 生油 体积 的膨胀 和 收
图１ 胶 囊式 储 油 柜 结 构 示 意 图
缩， 同时将绝 缘 油与空 气 隔绝 ， 是变 压器安 全 运行 的
重要 保 护组 件 。 封式 储油 柜现 基本 有２ 类 型 ：种 密 种 １
是传 统 密封式 储 油柜 ， 它包 括胶襄 式 和 隔膜 式 ， 传统
关键词 ： 变压器 ； 油柜 ； 储 应用： 比分析 对
中 图分 类号 ：Ｍ８５ Ｔ ５ 文 献标 志码 ： Ｂ 文 章 编 号 ：６ ３ ７ ９ （００ ０ — ０６ ０ １７ — ５８ ２ １ ）９ ０ ５ — ３
０ 引 言
目前 ， 了容 量很 小 的变压 器外 ， 除 所有 的油浸式 电力变 压器都 装设 有储 油 柜 。其 作 用是用 来 补偿 变
Ｊ Ｓ ｔ Ｏ ＬＵ Ｙ Ｎ ＯＮＧ 技 术 交 流 与 应 用 Ｉ ＨＵ ＪＡ Ｉ Ｕ ＹＩ Ｇ Ｙ

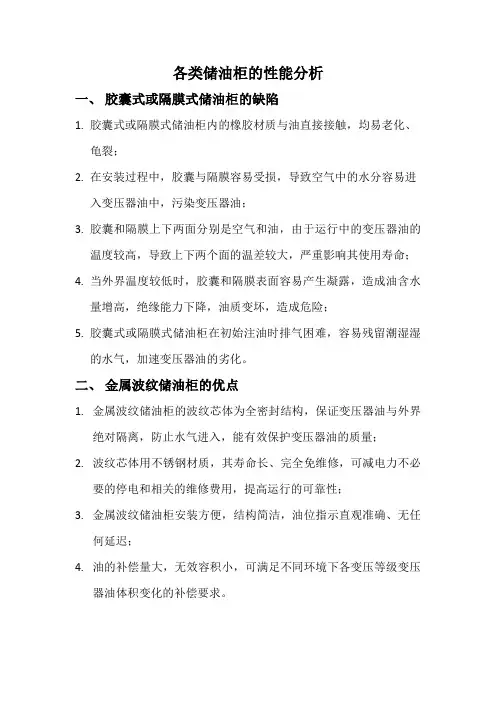

各类储油柜的性能分析
各类储油柜的性能分析
一、胶囊式或隔膜式储油柜的缺陷
1.胶囊式或隔膜式储油柜内的橡胶材质与油直接接触，均易老化、
龟裂；
2.在安装过程中，胶囊与隔膜容易受损，导致空气中的水分容易进
入变压器油中，污染变压器油；
3.胶囊和隔膜上下两面分别是空气和油，由于运行中的变压器油的
温度较高，导致上下两个面的温差较大，严重影响其使用寿命；
4.当外界温度较低时，胶囊和隔膜表面容易产生凝露，造成油含水
量增高，绝缘能力下降，油质变坏，造成危险；
5.胶囊式或隔膜式储油柜在初始注油时排气困难，容易残留潮湿湿
的水气，加速变压器油的劣化。
二、金属波纹储油柜的优点
1.金属波纹储油柜的波纹芯体为全密封结构，保证变压器油与外界
绝对隔离，防止水气进入，能有效保护变压器油的质量；
2.波纹芯体用不锈钢材质，其寿命长、完全免维修，可减电力不必
要的停电和相关的维修费用，提高运行的可靠性；
3.金属波纹储油柜安装方便，结构简洁，油位指示直观准确、无任
何延迟；
4.油的补偿量大，无效容积小，可满足不同环境下各变压等级变压
器油体积变化的补偿要求。
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜都是常见的储油设备，它们在储存油品方面都具有一定
的优势和适用性。
下面将对这两种储油柜进行比较分析。
首先是结构形式。
胶囊式储油柜由内外两层金属壳体构成，中间注满高效吸油材料，
通过特殊膨胀隔热层进行热控保温，外层具有一定的防震保护功能。
而波纹式储油柜采用
波纹卷管制作，可以进行一定程度的伸缩，具有较好的密封性能。
其次是设备特点。
胶囊式储油柜具有体外循环、油品自动净化、自动排弃杂质等特点，能够保证油品的质量，延长油品的使用寿命。
波纹式储油柜则具有安装灵活、可移动的特点，适用于一些变动较大的场合。
再次是操作方便性。
胶囊式储油柜的操作相对较为简单，只需要定期更换吸油材料即可。
而波纹式储油柜则需要定期检查和清理，保持波纹管的清洁和伸缩性能。
最后是应用领域。
胶囊式储油柜适用于各种工业设备和机械设备的润滑系统，能够满
足不同设备对油品的不同要求，提供稳定的润滑油。
而波纹式储油柜适用于发电机组、船
舶等设备，能够储存大量的液体。
胶囊式储油柜和波纹式储油柜在结构、设备特点、操作方便性和应用领域等方面都存
在差异。
根据具体的使用需求和环境条件，选择合适的储油柜能够更好地满足油品储存的
要求。

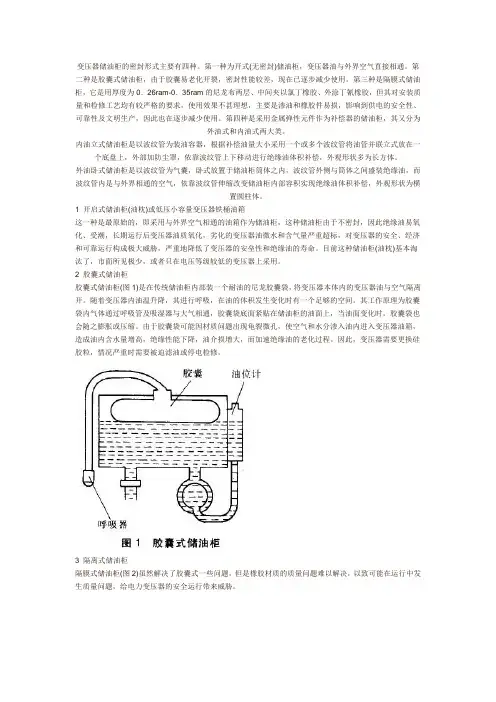

变压器储油柜的密封形式主要有四种
变压器储油柜的密封形式主要有四种。
第一种为开式(无密封)储油柜，变压器油与外界空气直接相通。
第二种是胶囊式储油柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使用。
第三种是隔膜式储油柜，它是用厚度为0．26ram-0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶，但其对安装质量和检修工艺均有较严格的要求，使用效果不甚理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠性及文明生产，因此也在逐步减少使用。
第四种是采用金属弹性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。
内油立式储油柜是以波纹管为装油容器，根据补偿油量大小采用一个或多个波纹管将油管并联立式放在一个底盘上，外部加防尘罩，依靠波纹管上下移动进行绝缘油体积补偿，外观形状多为长方体。
外油卧式储油柜是以波纹管为气囊，卧式放置于储油柜筒体之内，波纹管外侧与筒体之间盛装绝缘油，而波纹管内是与外界相通的空气，依靠波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置圆柱体。
1 开启式储油柜(油枕)或低压小容量变压器铁桶油箱这一种是最原始的，即采用与外界空气相通的油箱作为储油柜，这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压器的安垒性和绝缘油的寿命。
目前这种储油柜(油枕)基本淘汰了，市面所见极少，或者只在电压等级较低的变压器上采用。
2 胶囊式储油柜胶囊式储油柜(图1)是在传统储油柜内部装一个耐油的尼龙胶囊袋，将变压器本体内的变压器油与空气隔离开。
随着变压器内油温升降，其进行呼吸，在油的体积发生变化时有一个足够的空间。
其工作原理为胶囊袋内气体通过呼吸管及吸湿器与大气相通，胶囊袋底面紧贴在储油柜的油面上，当油面变化时，胶囊袋也会随之膨胀或压缩。
由于胶囊袋可能因材质问题出现龟裂微孔，使空气和水分渗入油内进入变压器油箱，造成油内含水量增高，绝缘性能下降，油介损增大，而加速绝缘油的老化过程。
双密封式内油金属波纹储油柜[实用新型专利]
![双密封式内油金属波纹储油柜[实用新型专利]](https://img.taocdn.com/s3/m/d369d2501a37f111f1855bea.png)
专利名称：双密封式内油金属波纹储油柜专利类型：实用新型专利
发明人：杨军,赵国同
申请号：CN202021252581.5
申请日：20200701
公开号：CN212542120U
公开日：
20210212
专利内容由知识产权出版社提供
摘要：本实用新型提供一种双密封式内油金属波纹储油柜，它包括波纹芯体和防护罩，波纹芯体由波纹管与上、下端板组成，它还包括底座，底座由底座板和底座脚组成，所述防护罩和底座板构成密封罐，波纹芯体置于密封罐内，底座板与波纹芯体的下端板合二为一；排气管从上端板上引出并焊接固定在底座板上；在底座板上还设置呼吸管，呼吸管伸入密封罐内并焊接固定在底座板上，吸湿器设置在呼吸管的外部末端；在上端板安装机械泄压阀，在密封罐腔内顶板对应的位置安装泄压阀限位板，泄压阀的泄压口连接泄油管至底座板；在波纹芯体与密封罐内之间的底座板设置透明碗形漏油观察窗，漏油观察窗与底座板之间为密封连接。
申请人：沈阳嘉华电力电器有限公司
地址：110100 辽宁省沈阳市于洪区于洪街道洪汇路(于洪五金工业园区)
国籍：CN
代理机构：沈阳科威专利代理有限责任公司
代理人：王勇
更多信息请下载全文后查看。
油浸变压器金属波纹膨胀式储油柜喷油分析
油浸变压器金属波纹膨胀式储油柜喷油分析随着电力设备的发展，油浸变压器的使用越来越广泛，它作为电力设备中的重要部分承担着加工、调节、控制和保护电力网络的任务。
在油浸变压器中，储油柜是一个重要的组成部分，其作用是储存变压器油，并充当变压器内部的气体储存室。
本文将对金属波纹膨胀式储油柜的喷油问题进行分析，并提出相应的解决措施。
金属波纹膨胀式储油柜的结构原理金属波纹膨胀式储油柜是一种新型的储油柜，它采用金属波纹作为膨胀密封材料，通过气密性良好的特性来保证储油柜内部的油气不外泄。
金属波纹膨胀式储油柜的结构分为两部分：上部储油室和下部压力室。
上部储油室是用于储存变压器的绝缘油，并通过液位控制系统，使油的液位保持在设定范围内。
下部压力室是用于储存变压器内部气体，并通过压力控制系统来控制气体的压力。
在金属波纹膨胀式储油柜中，变压器内部的油气通过连接管道进入储油柜，当油气进入储油室时，会压缩上部金属波纹膨胀密封材料，当变压器内部气体扩大时，下部金属波纹膨胀密封材料会被压缩，从而保证了储油柜的气密性。
储油柜喷油问题虽然金属波纹膨胀式储油柜具有压力容积小、气密性好的特点，但实际应用中，储油柜有时会出现喷油的情况。
储油柜喷油的原因主要有两种：1. 磨损导致泄露金属波纹膨胀式储油柜的金属波纹密封材料由于长期使用或外力冲击而导致磨损，从而会出现泄露情况。
一旦金属波纹的密封性出现问题，就会导致储油柜内部的油气外泄，从而导致喷油情况的出现。
2. 电弧引发爆炸油浸变压器在运行时，电弧会使气体温度迅速升高，从而产生高压气体。
这些气体在变压器内部扩散，进而通过连接管道进入金属波纹膨胀式储油柜。
当气压过高时，容器壁会被撑爆，并且伴随着油喷出的情况，这就是金属波纹膨胀式储油柜的另一个喷油问题。
解决措施针对金属波纹膨胀式储油柜出现的喷油问题，我们应该采取相应的措施进行解决：1. 修理泄漏处当金属波纹密封材料出现磨损的情况时，我们应该及时对其进行检查和修复。
对变压器不同类型储油柜的分析
对变压器不同类型储油柜的分析摘要：储油柜可以补偿变压器油体积的膨胀和收缩。
介绍了不同类型储油柜的优缺点，得出选用合适类型的储油柜很重要。
关键字：变压器、储油柜、吸湿器引言变压器油温随负荷和环境温度的变化而变化，变压器油温变化的范围一般为100K以上，绝缘油的膨胀系数为0.00073/K，温度升高时油体积增大，温度下降时油体积减小。
为解决变压器油膨胀问题和及时给变压器补油，特为变压器加装储油柜（除容量较小的变压器外），其对变压器的正常运行起着重要的保护作用。
随着技术的不断进步，储油柜的形式不断变化，技术含量不断提高，出现了不同形式、不同原理的储油柜。
下面对几种储油柜的运行、原理、存在的问题作一分析比较。
1. 开启式储油柜开启式储油柜一般由铁板制成筒状，变压器油与外界大气相通，由于不隔离外界空气，长期运行时绝缘油易受潮、易氧化、易老化变质、含气量易增大，导致绝缘油绝缘性能降低。
这样，对变压器的安全、可靠运行造成很大的威胁。
因此，开启式储油柜结构在高电压大容易变压器中不易使用，开启式储油柜在增加硅胶吸湿器后可以在低电压小容量变压器中使用。
2. 胶囊式储油柜胶囊式储油柜是在储油柜内装一个密闭的、能承受较高压力的胶囊。
这种储油柜通过胶囊将绝缘油和空气隔开。
通过胶囊的变化来进行绝缘油体积的补偿。
老胶囊式储油柜在运行中容易出现以下几种问题：（1）老式胶囊由于材料的原因，易出现老化和龟裂的现象，每5-8年需要更换一次，增加维修次数和维修费用。
（2）由于胶囊具有一定的透气率，变压器投运后空气中的湿气进入变压器油中造成绝缘油中含水量增高，绝缘性能降低。
胶囊内部通过硅胶吸湿器与大气相通可以减少水分进入绝缘油中。
长时间运行后吸湿器中硅胶吸收水分后变色需要及时更换，因此需要经常维护，增加成本。
如果吸湿器中硅胶不及时更换，就实现不了减少水分进入绝缘油的作用。
（3）胶囊式储油柜抽真空时，必须采用适当的方法，如果操作不当，胶囊极易损坏，造成不必要的损失。
内油式波纹储油柜原理
内油式波纹储油柜原理
内油式波纹储油柜是一种用于储存液体油品的装置，其原理是利用波纹储油柜内部的波纹板和油层之间的空气隔离，通过压缩空气和液体的压力差来实现储存油品的目的。
具体原理如下：
1. 波纹板：内油式波纹储油柜内部设有波纹板，波纹板上有一系列波纹形状的硬质金属片（通常是不锈钢制成）。
波纹板的作用是增加内部的表面积，使液体油品可以充满整个波纹板的间隙，从而增加油品的储存容量。
2. 空气隔离：波纹板与油层之间的间隙被填充着压缩空气。
通过控制进入波纹储油柜内部的压缩空气量，可以实现波纹板与油层之间的空气隔离，防止油品被氧化和污染。
3. 压力差：当液体油品被储存入波纹储油柜时，油品会自然进入波纹板的间隙中，并与填充着压缩空气的波纹板隔开。
由于油品和空气之间的压力差，油品会受到压力的作用，保持在波纹板的间隙内。
4. 自动调节：内油式波纹储油柜内部通常会设置压力调节装置，用于自动调节波纹板间隙的压力和保持油品在正常工作范围内。
当波纹储油柜内油品的压力超过压力调节装置设定的压力上限时，会通过泄压装置释放多余的压力，保持油品的稳定性。
总之，内油式波纹储油柜的原理是通过波纹板和油层之间的空
气隔离和压力差来实现油品的储存和保持，可以有效防止油品被氧化和污染，保持油品的质量和稳定性。
变压器用金属波纹储油柜的应用
胶囊 的密 封 性 能 不 理 想 ，而 且 胶 囊 的寿 命 不 长 ，
易老化开裂。变压器仍然要进行定期的周期大修 ，
其 现在 已逐 步减少 使用 。
第二代是隔膜式储油柜 （ ２ ，它是用厚度 图 ） 为 ０２ ０ ３ ｍ 的尼 龙 布两 层 、中 间夹 以 氯 丁 ．６～ ．５ ｍ 橡胶 、 外涂丁氰橡胶合成 ，但其安装质量和检修 工艺均有较严格的要求 ，使用效果不甚理想 ，主 要是渗油和橡胶件易损 ，因此也在逐步减少使用。
１ 前 言
迄今为止 ，绝缘油依然是 大、中型变压器较 好的最常用绝缘介质 。因为绝缘油体积随温度变 化 的膨胀 系数 较 大 ，所 以变 压 器 油箱 均 须 装 设 油 量调节装置 ，以保 证箱内导体及其固体绝缘在运 行温度的上限与下 限之 间的任何时刻 ，均能浸在 绝缘 油之 中。一 般 大 中 型变 压 器 均 采用 安 装 在 油 箱上方的储油柜作为油量调节装置。
到广 泛应用 。
图 １ 胶 囊 式 储 油 柜
一
第 一代 是 胶 囊 式 储 油 柜 （ １ ，胶 囊 的使 图 ） 用 ，一方 面使 变 压 器 的 呼 吸装 置 变 得 复 杂 ，容 易
造成假 油 位 ，危 及 变 压 器 的安 全 运 行 ；另一 方 面
收 稿 日期 ：２ ０ ０ ０ １ ７— ４— ５ ３
金属 波纹 内油 密封 式储 油 柜 型 号 ：Ｂ １一Ｎ× Ｐ
２０ ・ｂ；
可使变压器实现状态检修 ，或使检修周期大幅度 延长 。其 道 理 非 常 简 单 ：所 谓 金 属 波 纹 储 油 柜 ， ×高 １８ｍ 。 ００ ｍ） 就是外 形可 以上 下 伸缩 ，因 而其 容 积 可 以无 级 变 工 作压力 ：７ Ｐ ｋａ 化 的油箱 ，将 其 安装 在 主 油 箱 上 方 ，并 与 主油 箱 ３ ２ 现场应 用 改造 ． 密封 连通 ，作 为储 油 柜 ，随 运行 温度 ，调 节 绝 缘 储油柜 与 瓦斯继 电器 用不 锈 钢波纹 管 软连接 ， 油 的体积 ，可 以使 绝缘 油 与大 气 彻 底 隔 绝 。实 现 应保证瓦斯继电器正常使用 ； 这 一 目的的关 键在 于 采 用 可 以 随运 行 温 度 无 级弯 拆除变 压器 原 防 爆 筒 ，在 该 处 安 装 １台压力 Ｏ年 释放器 ，由供货方设计具体改造实施方案 ，并代 曲上下伸缩、承受一定压力 ，并可安全使用 ２ 以上 的材 料 ，以及 相应 的制 造 工 艺 和 技 术 。金 属 为选 购压 力释放 器 （ 信号 电缆 ） 带 。 波纹储油柜的应用有很多技术 问题。首先要 明确 储 油柜 内胆采 用不 锈钢 制造 ，密封性 能 良好 ， 出厂前要求进行 ０ ２ Ｐ 压强密封试验 ，保持 ４ 。 被 改造 变压器 的技 术 参数 、有 关几 何 数 据 及 运 行 ．Ｍ ａ ｈ 条件 ；二是选择适 当型号的波纹储油柜 ，使之适 储 油柜 与变 压 器 各部 件距 离 ，应 满 足 国家 和 应变压器油压 、油位及环境 的运行要求 ，并能合 电力部 门有关 标准 、规 范要 求 。 理 安 装 ，满 足 电气 和机 械 距 离 要 求 ，便 于使 用 ， 储 油柜各 连 接 螺 栓均 采 用不 锈 钢 材 料 ，外 壳 采用双组份 、海灰色防锈漆防腐 ，保证 １ 年 内不 方 便操 作 ；三 是绘 制 安 装 图 和竣 工 图 ；四 是提 出 Ｏ 质量 和安全 措施 。 锈蚀 ； 参考 文献 储油柜具体安装参数 ，由供货方到现场具体 ［ ］朱英浩 ．全充满油的全密封 油保护 系统 １ 测量 ，保证满足变压器实际安装条件 ； 油浸式 变 压 器全 密封 结 构 ［ ］ Ｊ ，变压 器， 储油柜装设放气及注油装置，并沿器身安装管 ２ ０ ，４ （ ） — ． ０ ３ ０ ２ ：１ ２ 路引至距地面 １５ ．ｍ处 ，在 出口处装设 适当阀门； ［ ］ 王 泽峰 ．一种新 型 主 变 油枕 在 电 力 系统 ２ 其它技术参数，应满足现行有关 国标、部标， 中的应用 ［ ］ Ｊ ，电工技术，２０ ，１ ：１ —１． ０４ ２ ３ ４ 乙 方企业标准、规范、产品使用说明书等有关文件。 ［ ］王泽峰 ，谢碧海，周井生 ，储子 东 ．金 ３ ４ 结束 语 属波纹式储 油柜在 电网 中的应用 ［ ］ Ｊ ，变压器， 对 电气 设 备定 期 的周 期 性 大修 代 之 以状 态 检 ２ ｏ ，４ （ ２ ：２ ２ ． ｏ ５ ２ １ ） ３— ７ 修 ，或延长其检修周期 ，可 以大幅度提 高供 电可
波纹储油柜特点
尊敬的领导：据我们的了解，目前波纹储油柜生产厂家主要有：1．沈阳天工热电设备有限公司，主要产品外油式BG型；2．沈阳海为电力设备有限公司，主要产品内油式BP1型；3．益阳超英电器设备有限公司，金属波纹内油盒式全密封储油柜；4．长沙泰时电器制造有限公司，主要产品BP1型金属波纹（内油）密封式储油柜；5．保定天威宝乾电力设备有限公司，BW型外油式系列叠形金属波纹管式储油柜；发展史：1987年由长沙泰时首推金属波纹膨胀器，相当于现在的外油式波纹储油柜。
由于当时隔膜或胶囊质量不过关，密封线长，橡胶老化，产生龟裂及吸湿器硅胶不及时更换将造成变压器油与空气隔绝性降低，油介损增大、绝缘强度下降，经常渗漏油，对供电的安全性，可靠性产生极大的影响。
所以这种新产品一推出，市场呼声很高，但没有多久，因为波纹管导轨受阻，变压器油膨胀，导致压力释放阀动作，市场又一边倒回到隔膜或胶囊储油柜。
在1999年长沙泰时引进专利产品BP1型金属波纹（内油）密封式储油柜，很好解决了导轨受阻，但同时又出现膨胀器腔破裂等一系列的新问题，与此同时，由于属于行业垄断，高利润，在全国范围相继出现了上述的几家公司。
以下为我司对内油式和外油式波纹储油柜的认识：内油式储油柜内油式储油柜：波纹管补偿组件为椭圆形，波纹体立式放在一个底盘上，波纹体内装绝缘油，外部加防尘罩，波纹体随变压器油温的变化而上下移动，自动补偿变压器油体积的变化，外观形状多为立式长方体。
正常运行时正压。
内油式储油柜的工作原理为：变压器油通过气体继电器直接流入金属波纹体内。
当变压器油温升高时，将油吸收；当变压器油温降低时，将油返回变压器本体。
其缺点如下：(1) 波纹体内装绝缘油，一旦金属膨胀器腔破裂，将产生严重的后果。
(2)体积庞大。
(3)波纹体的储油量必须按标准和变压器实际油量设计，加油时必须按标准和变压器实际油量计算加足，否则在冬季易造成储油柜无油或上浮子动作发信号。
外油式储油柜外油式储油柜：波纹体补偿组件为圆形，卧式放置于储油柜筒体和波纹体之间装绝缘油，而波纹体内为与外界相通空气，一端为固定端，另一端为活动端，波纹体随着变压器油的膨胀与缩小变化而左右移动，自动补偿变压器油体积的变化。
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析胶囊式储油柜和波纹式储油柜都是储存石油等液体的设备，但它们在结构、特性、优缺点等方面存在一定区别，本文将从这些方面展开比较分析。
一、结构胶囊式储油柜通常由钢制或玻璃钢制成，外表呈圆形或方形，内部中心设有柱状结构，支撑石油罐体，顶部还设有取样口、进出口和放空口等。
与之相对，波纹式储油柜则由强韧的不锈钢卷板制成，由凸起的波纹支撑整个油罐与加强罩，便于储油罐体的扩张和收缩。
二、特性1、储存容量波纹式储油罐的容量在通常范围内有较大优势，最大容量可达10万升，而胶囊式储油罐容量则仅有2万升左右。
2、安全性波纹式储油罐由不锈钢制成，具有较好的抗腐蚀性和可靠性，不易遭受外界物理撞击而导致泄露。
而胶囊式储油柜密封性较弱，易受到雨水等外界因素的影响，导致罐内结构受损或油品被污染。
3、运输方便性波纹式储油罐相对比较轻便，可拆卸、装载，适合远距离运输；而胶囊式油柜则比较重且体积较大，适合固定安装在一个地方，不易移动。
三、优缺点1、波纹式储油罐的优点：①容量较大，可更好地满足大型工程的需求。
②材料结构坚固，安全防护较为可靠，可用于长期储存或长途运输。
③油罐较为轻便，便于运输、搬移。
①材料耐腐蚀性较差。
②因油罐为拼接而成，罐内凸缘会影响内部清洁。
③罐底是否漏油不易观测。
①密封性好，不受外界污染和雨水渗透等影响。
②储存油品纯度高，不易受到杂质等外界因素的影响。
③安装比较方便，适合于图纸规格的要求，可按照需求量身定制。
4、胶囊式储油柜的缺点：①容量相对较小，胶囊式油柜主要用于较小工程及个别应用场合。
②服役期限相对较短，相较波纹式储油罐相对容易受到外界物理因素的影响。
③移动不便，大多需要就地固定。
总的来说，胶囊式储油柜和波纹式储油罐都是可靠的储存油品的设备。
选择哪种类型主要取决于储存需求的具体情况。
如有安全性、容量、清洁度等方面的要求，则可考虑使用胶囊式储油柜；如需要进行长距离或长时间的运输，则可考虑使用波纹式储油罐。
一种金属波纹式储油柜油温油位曲线绘制方法
２Ｍ０２ａｒ０ｃｈ年２３０２月０
一种金属波纹式储油柜油温油位曲线绘制方法
满凯凯
（国 网 滨 州 供 电 公 司 ， 山 东 滨 州 ２５６６００）
摘 要：文章以 ＢＰ１型金属波纹式 膨 胀 储 油 柜 为 研 究 对 象，通 过 油 温 油 位 函 数 关 系 与 油 的 平 均温升推算出了初始注油油位，并利用 Ｍａｔｌａｂ软件绘制了油温油位曲线。 关 键 词 ：储 油 柜 ；变 压 器 ；Ｍａｔｌａｂ 中 图 分 类 号 ：ＴＭ４０３．９ 文 献 标 识 码 ： Ａ 文 章 编 号 ： １６７２９７０６（２０２０）０１００８３０３
Ｔ０ ＝２０℃，储油柜注油高度为 Ｈ０，此时变压器油密度为 ρ２０ ＝８９５ｋｇ／ｍ３，则注入储油柜内的变压器油体积为：
Ｖ２０ ＝Ｖ储 ／１００×Ｈ０
（１）
此时油箱中变压器油体积为：
Ｖ油箱 ＝Ｍ油 ／ρ２０ ＝５１×１０６／８９５
（２）
因此 Ｔ０ ＝２０℃时，变压器油总体积为：
Ｖ总１ ＝Ｖ０ ＋Ｖ油箱
（３）
当变压器油温度为 Ｔ时，Δｔ＝Ｔ－０℃，变压器油 总 体 积 为 Ｖ总２，储 油 柜 油 位 为 Ｈ，储 油 柜 内 油 体 积 为 Ｖ。根据变压器油膨胀公式有 ： ［１］
Ｖ总２ ＝Ｖ总１ ×（１＋αΔｔ） Ｖ＝Ｈ×（５１２１／１００）
（４） （５）
Ｖ总２ ＝Ｖ＋Ｖ油箱 将 式 （３）、式 （４）、式 （６）整 理 得 式 （７）：
ＭｅｔｈｏｄｏｆＤｒａｗｉｎｇｔｈｅＯｉｌＴｅｍｐｅｒａｔｕｒｅａｎｄＯｉｌＬｅｖｅｌ ｏｆａＭｅｔａｌＣｏｒｒｕｇａｔｅｄＯｉｌＣｏｎｓｅｒｖａｔｏｒ
ＭＡＮ Ｋａｉｋａｉ
（ＳｔａｔｅＧｒｉｄＢｉｎｚｈｏｕＰｏｗｅｒＳｕｐｐｌｙＣｏｍｐａｎｙ，Ｂｉｎｚｈｏｕ２５６６００，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｗｉｔｈ ＢＰ１ ｍｅｔａｌｃｏｒｒｕｇａｔｅｄ ｏｉｌｃｏｎｓｅｒｖａｔｏｒｔｈｅ ｒｅｓｅａｒｃｈ ｏｂｊｅｃｔ， ｔｈｅ ｉｎｉｔｉａｌｖｏｌｕｍｅ ｗａｓ ｃａｌｃｕｌａｔｅｄｗｉｔｈｔｈｅｆｕｎｃｔｉｏｎｏｆｏｉｌｔｅｍｐｅｒａｔｕｒｅａｎｄｏｉｌｌｅｖｅｌａｓｗｅｌｌａｓｔｈｅａｖｅｒａｇｅｏｉｌｔｅｍｐｅｒａｔｕｒｅｒｉｓｅ． ＡｎｄｔｈｅｏｉｌｔｅｍｐｅｒａｔｕｒｅｏｉｌｌｅｖｅｌｃｕｒｖｅｗａｓｄｒａｗｎｂｙＭａｔｌａｂ． Ｋｅｙｗｏｒｄｓ：ｃｏｎｓｅｒｖａｔｏｒ；ｔｒａｎｓｆｏｒｍｅｒｓ；Ｍａｔｌａｂ
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析胶囊式储油柜与波纹式储油柜是两种常见的储油设备，它们在储存和管理油品方面有着各自的优势，也有一些不同之处。
本文将对这两种储油柜进行比较分析，以帮助读者更好地了解它们的特点和适用场景。
一、胶囊式储油柜的特点1. 结构紧凑：胶囊式储油柜通常采用钢制外壳，内含内胆罐，整体结构紧凑，占地面积小，适合空间有限的场所。
2. 安全防泄漏：胶囊式储油柜具备较强的密封性能，内胆罐采用先进的焊接工艺，可以有效防止油品泄漏，保护环境安全。
3. 方便维护：胶囊式储油柜在设计上考虑了维护方便性，通常设有可拆卸的进气口和放油口，方便清洗和维护。
4. 移动方便：胶囊式储油柜的整体重量相对较轻，在需要移动的场景下更加方便，可以根据需要进行灵活摆放。
1. 大容量：波纹式储油柜通常采用大容量设计，适合大型工业场所或油库使用，可以满足大量油品的储存需求。
2. 耐腐蚀：波纹式储油柜内外表面采用特殊的防腐蚀处理，具备较强的耐腐蚀性能，适合长期存放各类油品。
3. 安全可靠：波纹式储油柜采用高强度钢板制成，结构牢固，具备较高的抗压抗震性能，保障油品的安全存储。
4. 外观美观：波纹式储油柜外观采用波纹设计，整体美观大方，可以提升场所的整体美观度。
2. 安全性能：从防泄漏和防腐蚀的角度来看，两者在安全性能上都具备一定的优势，但针对不同规模和环境的需求，适用场景有所不同。
3. 使用场景：胶囊式储油柜适合小型车间、狭窄通道等空间有限的场所，而波纹式储油柜更适合大型油库、工业园区等场所使用。
4. 维护和清洁：胶囊式储油柜在维护和清洁方面更为方便，波纹式储油柜则需要更多的维护和清洁工作。
胶囊式储油柜与波纹式储油柜在容量大小、安全性能、使用场景和维护清洁等方面各有优势，选择合适的储油柜需要根据实际需求进行综合考量。
希望本文的分析能够帮助读者更好地选择适合自己需求的储油设备。
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析胶囊式储油柜和波纹式储油柜都是常见的储油设备，它们在油品贮存方面有着不同的特点和适用场景。
本文将从设计结构、使用特点、安全性等方面对两种储油设备进行详细比较分析，以便用户在选择储油柜时能做出明智的决策。
1. 设计结构胶囊式储油柜是一种对称圆柱形结构，通常由两个半球形的胶囊构成，中间通过钢筋、膜结构进行连接。
其优点在于体积小，重量轻，能够有效地减小项目的占地面积，以及便于运输和安装。
但同时也存在一定的设计局限，例如在容积上受到限制，不太适合大型油品储存需求。
波纹式储油柜则是以钢板为主要材料，通过组装设计形成波纹形结构，在储油容量方面可以根据用户需求进行定制。
它的优点在于具有较强的承载能力，能够适应各类场所油品贮存需求，因此在工业、建筑等领域得到广泛应用。
但缺点是它的自重较大，相对不方便搬运和安装。
2. 使用特点胶囊式储油柜的内腔采用特殊材料制作，能够有效地保护储存在其中的油品，起到一定的防腐和防漏效果。
它具有体积小、重量轻、易于清洗等特点，同时也具备良好的保温效果。
因此，胶囊式储油柜被广泛应用于小型车库、展示场所、装饰喷塑等场合。
波纹式储油柜则适用于大型储存场所，例如加油站、化工厂、油库等。
它的特点在于大体积、高承载能力、可定制设计等，能够适应各类油品贮存需求。
同时，波纹式储油柜也注重通风和漏油处理措施，以确保油品的安全储存。
3. 安全性对于储油柜而言，安全是最为重要的因素之一。
从结构和材质来看，胶囊式储油柜相对波纹式储油柜更加耐腐蚀、防漏。
它的内腔材质、结构设计以及接口密封措施都具有较高的安全性能。
波纹式储油柜在结构上，则会更多考虑承载能力、抗震、防爆等方面的要求。
它的外表面通常覆盖有保护型涂层，能够有效的降低污染风险，同时还采用了先进的漏油检测系统，一旦发现漏油可以迅速进行处理。
总结综上所述，胶囊式储油柜和波纹式储油柜在设计结构、使用特点和安全性等方面具有各自的优缺点。
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析胶囊式储油柜与波纹式储油柜是近年来市场上常见的两种储油设备，它们都可以用于储存液体石油产品和化工产品。
在选择适合自己需求的储油柜时，不同类型的储油柜都有其各自的特点和优势。
下面我们将对这两种类型的储油柜进行比较分析，以便更好地了解它们的区别和优势。
胶囊式储油柜的特点：1. 结构简单轻巧：胶囊式储油柜通常采用高强度聚乙烯塑料或玻璃钢材质制成，重量轻，结构简单，易于运输和安装。
2. 耐腐蚀性强：胶囊式储油柜在生产中采用特殊材料和工艺，能够抵抗酸碱腐蚀，长期使用不会发生腐蚀和变形。
3. 安全性高：胶囊式储油柜具有良好的密封性能，配备安全防护装置，能够有效降低事故发生的可能性，保障操作人员的安全。
4. 维护便捷：胶囊式储油柜表面光滑，清洗简便，不易粘附污垢和细菌，减少了日常维护的工作量。
波纹式储油柜的特点：1. 结构稳定耐用：波纹式储油柜采用钢制材料制成，结构坚固，承载能力强，能够抵御一定的外部冲击和压力，使用寿命长。
2. 封闭性好：波纹式储油柜配备专门的密封装置，能够保证储存液体不会泄漏，避免污染环境。
3. 可定制性强：波纹式储油柜可以根据用户需求进行定制，满足不同的储油容量和使用环境要求。
4. 安装灵活：波纹式储油柜安装方式灵活多样，可以地面安装、架空安装或者嵌入地下等方式，适用性广泛。
1. 结构特点比较：胶囊式储油柜一般采用塑料材质或玻璃钢材质制成，具有轻便、耐腐蚀、安全性高、维护简便等特点。
而波纹式储油柜则采用钢制材质制成，结构坚固、耐用、具有良好的封闭性和可定制性。
可以看出，胶囊式储油柜适合于一些对材质要求不高、对重量要求较轻、需要简便安装和维护的场合；而波纹式储油柜更适合于对材质要求高、需要耐用、封闭性好、可定制的场合。
2. 安全性比较：胶囊式储油柜在制造过程中采用特殊材料和工艺，具有良好的密封性能和安全防护装置，能够有效降低事故发生的可能性，保障操作人员的安全。
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜和波纹式储油柜是两种常见的储油设备。
它们在结构、特点和应用范围
等方面有着一定的差异。
下面将对这两种储油柜进行比较分析。
从结构上来看，胶囊式储油柜采用胶囊储油技术，即将储油介质封装在特殊的胶囊中，然后在一个封闭的柜体内进行储存。
而波纹式储油柜则是由波纹管组成的，波纹管用于储
存储油介质。
胶囊式储油柜结构简单紧凑，占地面积小，而波纹式储油柜相对较大。
从特点上来看，胶囊式储油柜具有密封性好、储油介质不会直接接触到空气和污染物
的优点，可以有效保护储油介质的质量。
而波纹式储油柜则具有储油容量大、安全可靠等
特点。
波纹管结构可以承受较大的外力和压力，适用于储存大容量的储油介质。
从应用范围上来看，胶囊式储油柜适用于一些对储油介质质量要求较高的场合，如食品、医药、化工等行业。
胶囊式储油柜可以有效防止储油介质受到污染，保证产品质量。
而波纹式储油柜适用于一些工业和生活领域，如机械制造、能源交通等领域。
波纹式储油
柜储存容量大，可以满足工业生产或家庭用油的需求。
从安装和维护上来看，胶囊式储油柜相对于波纹式储油柜更容易安装，因为其结构简单，不需要进行一些复杂的连接。
但在维护方面，胶囊式储油柜需要定期更换胶囊，而波
纹式储油柜则需要经常检查波纹管的状况，防止漏油现象的发生。
胶囊式储油柜与波纹式储油柜的比较分析
胶囊式储油柜与波纹式储油柜的比较分析胶囊式储油柜与波纹式储油柜是两种常见的储油设备，它们在储油领域有着广泛的应用。
本文将从结构、性能、优缺点等方面对这两种储油设备进行比较分析，以期为读者提供更多选择参考。
我们先来介绍一下胶囊式储油柜和波纹式储油柜的基本结构和原理。
胶囊式储油柜是一种结构紧凑的储油设备，其内部由多个胶囊组成，每个胶囊都有一个密封盖和一个出油口。
通过压缩空气或气体，使胶囊膨胀，油液被挤压出来，实现储油的功能。
而波纹式储油柜则是由多个波纹片组成的，波纹片间的空隙即用来储存油液，通过振动或压力，油液被释放。
接下来就是对这两种储油设备的性能进行比较分析了。
首先是储油容量方面，胶囊式储油柜的储油容量相对较小，一般适用于小型机械设备的储油需求；而波纹式储油柜的储油容量相对较大，适用于大型工程机械、风电设备等的储油需求。
其次是使用寿命方面，胶囊式储油柜由于内部胶囊的材质和密封性限制，使用寿命相对较短；而波纹式储油柜由于采用了高强度的波纹片材质，具有较长的使用寿命。
再者就是安装和维护方面，胶囊式储油柜由于结构简单，安装和维护相对较为方便快捷；而波纹式储油柜由于结构复杂，需要专业人员进行安装和维护。
还有储油稳定性、防漏性等方面的比较分析，根据具体的使用需求和场景选择合适的储油设备也是非常重要的。
对胶囊式储油柜和波纹式储油柜的优缺点进行总结。
对于胶囊式储油柜来说，优点是结构简单、安装维护方便、适用于小型机械设备，缺点是储油容量小、使用寿命短、稳定性较差；而波纹式储油柜的优点是储油容量大、使用寿命长、稳定性好，缺点是安装和维护较为复杂、适用于大型机械设备。
胶囊式储油柜和波纹式储油柜各有优缺点，选择合适的储油设备需要综合考虑具体的使用需求、场景、成本等因素。
希望本文能够为读者在选择储油设备时提供一些参考和帮助。
金属波纹储油柜使用说明书
3、主要性能参数Capability parameter图一、产品结构示意图 Figure 1 The product structure diagram●储油柜芯体连续动作周期次数大于10000次； ●储油柜芯体内部可承受残压小于50Pa 的真空度； ●储油柜芯体膨胀、压缩压力小于8kPa 。
●The continual action cycle times of the conservator core body is larger than 10000 times; ●The bearable residue pressure in the conservator core body is less than 50 Pa vacuum degree; ●The pressure of the expansion or contraction of the conservator core body is less than 8kPa.. 4、产品特点Product characteristic●全密封结构与不锈钢芯体，有效防止油质劣化； ●无凝露的结构设计；●高质量不锈钢波纹芯体强度高、使用寿命达三十年以上，无须维护，动作灵敏平稳； ●外油式外形设计合理美观； ●采用磁翻转油位指示计○磁翻转子表面采用双色荧光材料制成，显示直观、清晰，通过磁翻转油位指示计可直读储油柜油位和变压器油平均温度；○高、低油位可输出报警信号。
接点容量：DC/AC 220V 0.3A●A full sealed structure and stainless steel core body that can prevent the oil quality deterioration effectively; ●No condensation structure design;●The strength of the high quality stainless steel core body is high and the use life is up to 30 years and no maintenance requirement and the action is fixable and stable;●The appearance design in outer oil type is reasonable and beautiful outlook; ●Use a magnet turnover type of oil level indicator:○The surface of the magnet turnover rotor is made of double color fluorescence material, which display is direct and clear. By means of the magnet turnover type of oil level indicator, you can read the oil level in the oil conservator and the average temperature of the transformer oil directly;○The high or low oil level can output a warning signal. The capacity of a connection point: DC/AC 220V 0.3A. 5、产品型号、选用与订货Product type choice and orderRespiratory pipeExhaust pipeOil-filling pipeCore bodyConservatorDirty collection box Switch conservatorOil level gagueWiring boxMagnet turnover oil呼吸管排气管注油管芯体柜体集污盒开关储油柜油位表接线盒磁翻转油位指示计5.1外油金属波纹式储油柜型号与含义The model and the meanings of the outer oil metal corrugated sealed type of transformer oil conservatorBP—Wb—D×L KBP：变压器用金属波纹式储油柜Metal bellows type conservator for transformerW：外油式Outer oil typeb：波纹管式芯体Bellows type core bodyD：储油柜公称直径Conservator nominal diameterL：储油柜总长度Conservator total lengthK：带开关储油柜Conservator with switch如：型号为BP—Wb—870×3200 K的产品表示变压器用金属波纹式储油柜、外油式、波纹管式芯体、公称直径φ870、总长度3200、带开关储油柜Such as: the product in model of BP-Wb-870×3200K means the metal corrugated type of conservator is outer oil type witha bellows type of core body and the nominal diameter is Φ870 and the total length is 3200 and with a switch conservator.5.2产品选用方法Product choice method金属波纹式储油柜的规格主要依据变压器的总油重和使用地区最低环境温度确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
示例：设计序号为 1、有效直径为 1000 mm、有效长度 为 3550 的变压器用金属波纹密封式储油柜的产品型号 为：BP1-Wb-1000×3500
有效长度 有效直径 结构代号（波纹管式 b） 外油式 设计序号 金属波纹密封式 变压器类产品用储油柜
09
<< 金属波纹储油柜
◆产品参数选型表
产品型号 ( 直径 × 长度 )
<< 金属波纹储油柜
产品介绍……………………………………………………01 储油柜现场图片……………………………………………02 公司资质……………………………………………………03 ■ 内油式金属波纹储油柜 ◇产品结构…………………………………………………05 ◇产品型号…………………………………………………06 ◇产品规格、技术参数……………………………………06 ◇验收………………………………………………………07 ◇安装要求…………………………………………………07 ◇注油方法…………………………………………………07 ◇注意事项…………………………………………………08 ■ 外油式金属波纹储油柜 ◇产品介绍…………………………………………………09 ◇产品型号…………………………………………………09 ◇产品参数选型表…………………………………………10 ◇产品特点…………………………………………………10 ◇主要性能参数……………………………………………11 ◇运输要求…………………………………………………11 ◇产品验收…………………………………………………12 ◇产品安装…………………………………………………12 ◇储油柜部分销售业绩……………………………………14
产品介绍
山东五岳电器有限公司专业从事外油式金属波纹储油柜、内油式金属波纹储油柜、双密封隔膜式储 油柜等储油柜产品的设计、生产、销售、工程咨询与技术服务工作。 公司生产的外油式金属波纹储油柜、内油式金属波纹储油柜、双密封隔膜式储油柜等储油柜产品， 覆盖几十种规格，可以满足 100 吨及以下油重的变压器产品油位补偿需要。其中外油式金属波纹储油柜 的内置波纹管补偿器的寿命按照 30 年设计，全密封结构，无凝露产生，产品可实现免维护。公司现有 多台先进的波纹管成型设备与焊接设备，具备每年 1000 台以上的产品生产能力。截止 2015 年底，已 广泛应用于国网、南网、五大发电集团、水电、石油化工、钢铁、煤炭、铁路等系统。 我公司以强大的技术储备为支撑，依托山东科技大学、华北电力大学等相关机构的技术优势，和变 压器生产厂家的展开有效合作。在技术合作、开发、预研等方面，较其它储油柜厂家具有先天的优势。 随着大量技术革新、新工艺、新材料的运用，我公司生产的储油柜产品每年都有创新。为使产品性能更 加优越、更加稳定而不断努力创新。 现我公司生产的外油式、内油式金属波纹储油柜顺利通过型式试验，并已取得发明专利、实用新型 专利 30 余项。公司一直专注于高性能、高质量产品的研发、改进工作。近几年，公司先后自主研发了 储油柜智能油位指示装置、外油式微正压金属波纹储油柜、外油式传导轴金属波纹储油柜产品，可以实 现油位远传，降低波纹管补偿器卡滞几率，有效提高储油柜产品性能。 秉承“产品先进、质量可靠、服务一流”的经营理念，山东五岳电器有限公司将以最优质的产品与服务， 努力成为广大电力用户最值得信赖的合作伙伴，为储油柜产品技术发展贡献一份力量。
◆ 产品规格、技术参数
储油柜的补偿体积是依据该变压器运行时的总油重及使用地区的最高、最低环境温度等参数来计算的。即：
V=
f×G g
各参数含义如下：
V—储油柜的补偿容积（L） f—变压器油体积补偿参数 f=a(Δt +t)
G—变压器运行时的总油重（kg） a—变压器油体积膨胀系数， a=0.0007
压器本体油相连，波纹管内腔与外界大气相通。当变压器 本体内的油随温度变化时，绝缘油的体积因热胀冷缩发生 变化，促使波纹管伸缩，从而改变储油柜内腔的容油体积， 实现变压器油体积的补偿。
◆产品型号
·根据 JB/T 6484-2005《变压器用储油柜》金属波纹（外 油）密封式储油柜产品规定如下：
B P □-W □- □× □
1060×3600 1060 3600
1098
20900 1460×4800 1460
4800
2610
58000
1160×3200 1160 3200
1230
22100 1460×5200 1460
5200
2816
63000
1160×3600 1160 3600
1290
25100 1460×5800 1460
2400
528
8600
1160×4400 1160
4400
1544
31200
860×2800
860
2800
600
10200 1160×4800 1160
4800
1674
34300
860×3200
860
3200
674
11800 1460×3200 1460
3200
1800
37000
860×3600
860
·外观检查。 储油柜外表面不应有撞伤，变形，脱漆等缺陷。
·管件检查。 检查储油柜的外露管件，特别是储油柜下部的输油路 不应有撞伤，磕痕。
·附件检查。 按产品出厂装箱单明细，逐一核查装箱附件。按装箱 单清查装箱文件。
·如上述任何一项不符合要求，应及时与供方联系，不 得擅自安装。
◆安装要求
·准备安装储油柜的吊装设备及工具。 ·将储油柜吊装到位，对正柜脚安装孔，拧紧螺栓。 ·安装注油管，同时将注油管、排气管引至变压器下部， 并装配阀门。
6、金属波纹内油式储油柜结构，可以防止外界阳光 直接照射到装油的芯体上。金属波纹芯体自身具有散热 功能，同时储油柜外罩上开有散热窗，波纹膨胀体热量 易于散发，从而减低变压器的损耗，提高功效。
05
<< 金属波纹储油柜
◆产品型号
■ 型号标记
B P N II 2 3
金属波纹管节数 金属波纹管组数 规格 内油式 金属波纹密封式 变压器类产品用储油柜
4、BN1 型波纹储油柜打破了传统储油柜的油位指 示模式，取消了油位计和转化表。可通过储油柜上的观 察窗直接观察油位位置，具有高、低油位报警装置（图
2），同时还可以输出 4-20mA 油位远传信号，实现远 程在线监测。
5、内油式金属波纹储油柜的结构特点为：能使油浸 式变压器处于微正压状态下运行，可以有效防止从胶垫 连接部位吸入空气中的潮气；有效减缓变压器油的油质 劣化。
适用变压器油重 (Kg)
3100 9300 18500 5600 11200 22400 33600 50400 8100 16300 24500 73500
波纹管尺寸 (mm) 750×1500 1000×2000
1200×2400
单波补偿油重 (Kg) 27 50
73
注：储油柜型号及尺寸由变压器油重及补偿量多少进行确定，超出本表范围的储油柜可按用户要求进行设计，请与本公司技术部门联系。
·检查各连接部位的密封是否可靠。注意在连接储油柜 排气管下引管时，不要随意转动引管，以免损伤内部与 储油柜波纹膨胀芯体连接的排气软管。
◆注油方法
内油式储油柜注油有两种方法，第一种是真空注油法，第二种是排气注油法。
排气注油法：
·将储油柜与变压器的各管路连接好，打开与变压器主 联管连接的蝶阀，使储油柜与变压器联通。关闭注油管 路阀门，打开排气阀，并在排气管路上与变压器一同抽 真空。
g—变压器油的密度 0.9(kg/L) Δt—变压器运行地区最高和最低环境温差值
t—变压器平均温升值
06
◆验收
·芯体真空状态检查。 为防止运输中储油柜芯体损坏，储油柜出厂前，已 进行抽真空处理，使膨胀芯体完全闭合。通过检查油位 指针位置，可以判断芯体真空状态。若油位指示不处于 最高位置，说明芯体存在破损可能。
·对照油位曲线调整储油柜油位指示的位置，油位指示 高或低时，必须通过从注油管放油或补油的方法，使油 位指示位置与本台变压器温控器指示的温度对应一致。
07
注油程序示意如下图（图 3）：
<< 金属波纹储油柜
图 3 注油示意图
◆注意事项
·当变压器本体打正压检测密封性时，必须先将该储油柜 下部蝶阀关闭，待泄压后再打开。
·变压器与储油柜一同注油，当注油达到气体继电器以 上时，停止抽真空，同时关闭排气阀门。
·继续注油，直至注油到与曲线项对应的刻度位置，注 油结束。
真空注油法：
·储油柜与变压器的气体继电器法兰对接后，打开排气 管下部的蝶阀和输油管路的蝶阀，从注油管注油，也可 以从变压器管路注油。
·注油过程中，时刻注意油位指针的位置，边注油边排气， 待排气管内有稳定的油流流出时，关闭排气口阀门。
·内置波纹管补偿器的设计寿命为 30 年，外油式、全密封结构，无凝露产生，产品可实现免维护。 ·金属波纹管膨胀或压缩压力小于 8kPa； ·金属波纹管可承受残压小于 100Pa 的真空度； ·当油位达到最高油位或最低油位时可输出报警信号。 最高油位报警：90℃ 最低油位报警：使用地区的最 低温度 接点电源：DC/AC 220V 0.3A
表 1 产品参数表
序号
1 2 3 4 5 6 7 8 9 10 11 12
储油柜型号
BP-N- Ⅱ ×1-1 BP-N- Ⅱ ×1-3 BP-N- Ⅱ ×2-3 BP-N- Ⅳ ×1-1 BP-N- Ⅳ ×1-2 BP-N- Ⅳ ×2-2 BP-N- Ⅳ ×2-3 BP-N- Ⅳ ×3-3 BP-N-V×1-1 BP-N-V×1-2 BP-N-V×1-3 BP-N-V×3-3
储● 油 柜 现 场 图 片
<< 金属波纹储油柜
