硫氧镁改性剂说明书
硫氧镁改性剂、硫氧镁发泡剂市场发展
硫氧镁改性剂、硫氧镁发泡剂市场发展个人见解：我国镁矿资源丰富，居世界第三位，但是开采、开发量却是世界第一，战斗民族俄罗斯以及朝鲜基本上完全没有利用，据中国菱镁行业协会统计，我国从事镁质胶凝材料的厂家最多的时候有几十万生产厂商；在2013年之前，普遍都是利用氧化镁、氯化镁生产镁质制品，但是氯化镁有个致命缺陷：返卤、腐蚀钢材，进三分之一的企业跌倒在这个缺陷上；随着技术的进步发展，2013年这个过度年，国内1-2家科技研发企业在硫酸镁取代氯化镁生产镁质制品取得重大突破，成功开发出了硫氧镁改性剂；硫氧镁改性剂主要作用是什么？这个可以参考中国硫氧镁技术研究所官方网站观点，由于生产中完全不使用氯化镁，完全不含氯离子，所以根本不可能返卤，这个是行业协会各大专家都支持的理论观点；至于硫酸根离子腐蚀钢材吗？这个有分歧，个人认为硫酸根离子是不腐蚀钢材的，即使有很微弱腐蚀性，也是和水泥类对钢材的腐蚀性同等；有人说：盐酸和硫酸都是强酸，肯定都腐蚀。
这个问题有点白，化学帝都能给解释，先不说硫酸根离子和硫酸的区别，先说说这两种强酸区别：硫酸属于氧化性强酸、盐酸属于还原性强酸（还要说区别的话请百度一下自行脑补），反正见过钢厂用硫酸洗钢材的没见过用盐酸的。
正确：氧化性强酸会形成氧化保护膜，阻止腐蚀。
跑偏了，继续说硫氧镁改性剂，综合型的好还是单一组份配合使用的好？这个问题用过才知道，和广大行业协会专家观点一致：从综合使用成本和使用便捷性考虑我比较认同综合型的。
当你配合使用单一组份满头大汗的时候，我使用综合型轻轻一瓢足矣。
目前，市场有5-10%的厂家已经使用硫酸镁生产镁质制品，有20%的厂家正在试用，希望硫氧镁制品能把镁质材料带上发展道路，国家对于“镁质胶凝材料”也出台了相关的扶持、支持政策，可以在各大硫氧镁技术研究所网站查看；还有一点我说一下，仅代表个人观点：有些新上来的硫氧镁改性剂厂家，能不能专业点？有抄袭文字的；有抄袭文字不带改一下的；有复制图片的；有复制图片都不管图片上是别人厂家的名称的；就不曝光了。

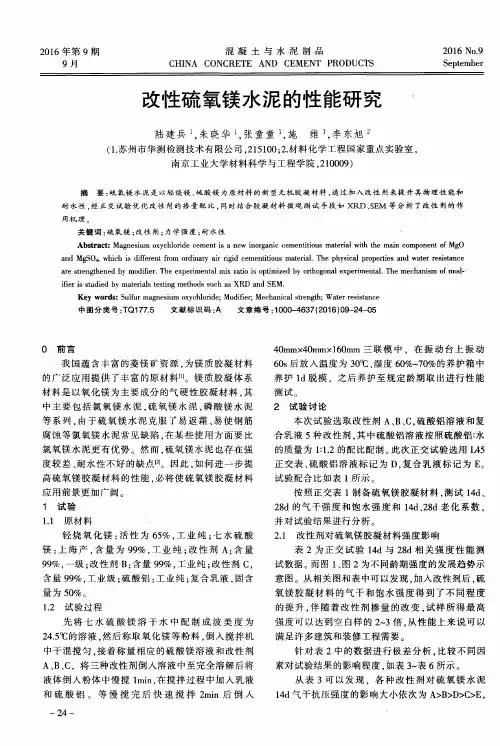

改性硫氧镁水泥的性能研究
皇４ ０
鼎 ３ ０
謇 。
嚣２ ｏ 暴
１ 。 ０
辖 ２ ０
１ ０
Ｏ
１ ２ ３ ４ ５ ６ ７ ８ ９ ｌ Ｏ ｌ １ １ ２ １ ３ １ ４ １ ５ １ ６
１ ２ ３ ４ ５ ６ ７ ８ ９ １ Ｏ ｌ ｌ １ ２ １ ３ １ ４ １ ５ １ ６
中 图分 类 号 ： Ｔ Ｑ１ ７ ７ ． ５
文献标识码 ： Ａ
文章编号 ： １ ０ ０ ０ — ４ ６ ３ ７ （ ２ ０ １ ６ ） ０ ９ — ２ ４ — ０ ５
０ 前 言
４ ０ ｍｍｘ ４ Ｏ ｍ ｍ￣ １ ６ Ｏ ｍ ｍ 三 联 模 中 ，在 振 动 台上 振 动
我 国 蕴含 丰 富 的菱 镁矿 资 源 ， 为 镁 质 胶凝 材 料
６ ０ ｓ 后 放入 温度 为 ３ ０ ℃、 湿度 ６ ０ ％～ ７ ０ ％的养 护箱 中
养护 １ ｄ脱 模 ．之 后 养护 至 规定 龄 期 取 出进 行 性 能
测试 。
２ 试 验 讨 论
的广泛 应 用提 供 了丰 富 的原材 料［ １ ｌ 。镁 质 胶凝 体 系 材 料是 以氧化 镁 为 主要 成分 的气 硬性 胶 凝 材 料 ， 其
正交 表 ， 硫 酸 铝 溶 液标 记 为 Ｄ， 复 合 乳 液 标记 为 Ｅ 。 试 验 配合 比如表 １ 所示。 按照 正交 表 １ 制 备硫 氧镁 胶凝 材料 ， 测试 １ ４ ｄ 、
２ ８ ｄ的气 干 强 度 和 饱 水 强度 和 １ ４ ｄ 、 ２ ８ ｄ老 化 系数 ， 并 对试 验结 果进 行分 析
度较差、 耐水 性 不好 的缺 点ｌ ２ ｌ 。因此 ， 如 何 进 一 步提 高硫 氧镁 胶 凝材 料 的性 能 ， 必 将 使 硫 氧镁 胶 凝 材料 应 用前 景更 加广 阔 。
硫氧镁水泥外加剂研究
硫氧镁水泥外加剂研究朱效甲;朱玉杰;朱效涛;刘念杰;张秀娟;朱效兵;朱燕凤;刘蓉梅【摘要】通过对国内具有代表性的4种硫氧镁水泥改性添加剂进行平行对比试验,研究了不同改性剂对硫氧镁水泥力学性能、耐水性能和体积稳定性能的影响,结果表明:4种改性剂均能大幅度提高硫氧镁水泥强度和耐水性,并能改善硫氧镁水泥的体积稳定性.同等条件下JM-4改性剂改性效果最佳,尤其在提高硫氧镁水泥强度、改善硫氧镁水泥体积稳定性方面,是其它3种改性剂所不及的.【期刊名称】《江苏建材》【年(卷),期】2018(000)006【总页数】4页(P17-20)【关键词】硫氧镁水泥;改性添加剂;抗折强度;抗压强度;体积稳定性【作者】朱效甲;朱玉杰;朱效涛;刘念杰;张秀娟;朱效兵;朱燕凤;刘蓉梅【作者单位】济南市杰美菱镁建材研究所,山东济南250031;济南市杰美菱镁建材研究所,山东济南250031;济南市杰美菱镁建材研究所,山东济南250031;济南市杰美菱镁建材研究所,山东济南250031;济南市杰美菱镁建材研究所,山东济南250031;济南市杰美菱镁建材研究所,山东济南250031;济南市杰美菱镁建材研究所,山东济南250031;济南市杰美菱镁建材研究所,山东济南250031【正文语种】中文0 引言氯氧镁水泥是1867年法国化学家S.Soyel发明的，至今已有150多年的历史，是利用活性MgO与一定浓度的氯化镁溶液组成的MgO—MgCl2—H2O三元体系气硬性胶凝材料，具有质轻、防火、快硬、早强、高强、低碳、高耐磨、粘接强度高、抗盐卤腐蚀等优点，但也存在着耐水性差、易吸潮返卤、易锈蚀金属、体积稳定性差等致命缺点。
通过国家政策、资金的大力扶持和科研院所科研人员的不懈努力，氯氧镁水泥的晶体结构及晶体种类与特点逐渐明晰，从原材料质量控制（源头）到动态科学配方调整及改性技术的实施，其诸多缺点已经得到解决，其中改性技术的实施与改性剂的研发使用是解决问题的关键。

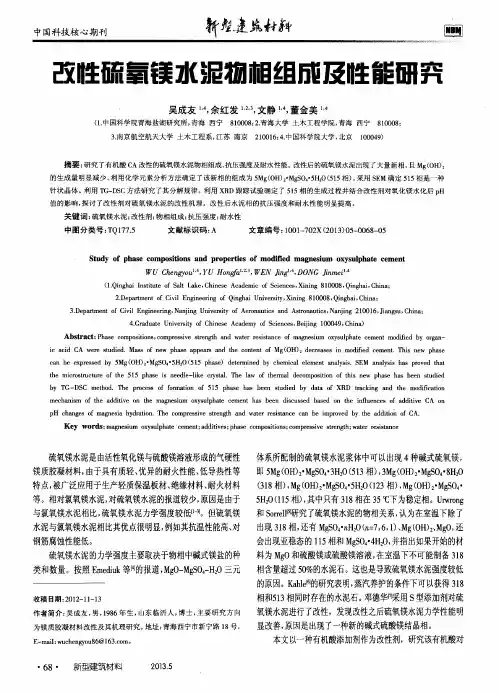

改性硫氧镁水泥物相组成及性能研究
ｔ ｈ ｅ ｍｉ ｃ ｒ ｏ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｏ ｆ ｔ ｈ ｅ ５１ ５ ｐ ｈ ａ ｓ ｅ ｉ ｓ ｎ ｅ ｅ ｄ ｌ ｅ －ｌ ｉ ｋ ｅ ｃ ｒ ｙ ｓ ｔ １．Ｔ ａ ｈ ｅ ｌ ａ ｗ ｏ ｆ ｔ ｈ ｅ ｍａ ｒ ｌ ｄ ｅ ｃ ｏ ｍｐ ｏ ｓ ｉ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈ ｉ ｓ ｎ ｅ ｗ ｐｈ ａ ｓ ｅ ｈ ａ ｓ ｂ ｅ ｅ ｎ ｓ ｔ ｕ ｄ ｉ ｅ ｄ
中国科技 核 心期刊
新 建魄
改性硫 氧镁水 泥物 相组成 及时 生 链砷 穷
吴成 友 ， 余红发 １ ， ２ ， ３文静 ， 董金美 １ ， ４
（ １ ． 中国科学院青海盐湖研究所 ， 青海 西宁 ８ １ ０ ０ ０ ８ ； ２ ． 青海大学 土木工程学院， 青海 西宁 ２ １ ０ ０ １ ６ ； ４ ． 中国科学院大学， 北京 ８ １ ０ ０ ０ ８ ３ ． 南京航空航天大 学 土木工程系， 江苏 南京 １ ０ ０ ０ ４ ９ ）
摘要： 研究了有机酸 Ｃ Ａ改性的硫氧镁水泥物相组成、 抗压强度及耐水性能。 改性后 的硫氧镁水泥 出现了大量新相， 且Ｍ ｇ （ ０ Ｈ ）
的生成量明显减少 。 利用化 学元素分析方法确定了该新相的组成为 ５ Ｍｇ （ Ｏ Ｈ ） ・ Ｍｇ Ｓ Ｏ ４ ￣ ５ Ｈ ２ ０（ ５ １ ５相） 。 采用 Ｓ Ｅ Ｍ确定 ５ １ ５相是一种 针状 晶体。利用 Ｔ Ｇ — Ｄ Ｓ Ｃ方法研究 了其分解规律 。利用 ＸＲ Ｄ跟踪试验确定了 ５ １ ５相的生成过程并结合改性剂对氧化镁水化后 ｐ Ｈ 值 的影响， 探讨了改性剂对硫氧镁水泥 的改性机理。改性后水泥相的抗压强度和耐水性能明显提高 。
一种硫氧镁板材改性剂及其使用方法[发明专利]
![一种硫氧镁板材改性剂及其使用方法[发明专利]](https://img.taocdn.com/s3/m/120b5c59571252d380eb6294dd88d0d232d43c47.png)
(10)申请公布号(43)申请公布日 (21)申请号 201510932948.5(22)申请日 2015.12.15C04B 28/30(2006.01)(71)申请人张家港市盛港绿色防火建材有限公司地址215617 江苏省苏州市张家港市经济开发区杨舍镇镇北东路南9号(72)发明人葛庭洪(74)专利代理机构无锡睿文利通知识产权代理有限公司 32261代理人赵丽丽(54)发明名称一种硫氧镁板材改性剂及其使用方法(57)摘要本发明涉及一种建筑材料改性剂，一种硫氧镁板材改性剂的配方、制备方法及使用方法。
本发明提供了一种硫氧镁胶凝材料的改性剂，能够使：1、胶凝材料时结构更加稳定；2、缩短处理反应时间、增加促凝作用；3、增加板材的强度；4、增加防水性能。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书4页 附图2页CN 105367034 A 2016.03.02C N 105367034A1.一种硫氧镁板材的改性剂，其特征在于，按重量由以下成分组成：七水硫酸锌4.5-6份；七水硫酸亚铁7-9份；一水柠檬酸7-9份；硼酸7-9份；十二水磷酸三钠5-7份；磷酸氢二钠3.5-5份；沸水60-63份。
2.权利要求1所述的改性剂的制备方法，其特征在于，按溶点由高到低将各组分依次加入到60-63份沸水中：七水硫酸锌4.5-6份；七水硫酸亚铁7-9份；一水柠檬酸7-9份；硼酸7-9份；十二水磷酸三钠5-7份；磷酸氢二钠3.5-5份；前一个溶解完后依次加入下一个成份；所有成分溶解至无明显沉淀物后，可使用防火板材搅拌使混匀。
3.权利要求1所述的改性剂在硫氧镁板材制备中的使用方法，其特征在于，改性剂用量为板材中氧化镁重量的0.5-2.5％。
4.如权利要求3所述的使用方法，其特征在于，其中硫氧镁板材的组成为：轻烧氧化镁：硫酸镁：自来水为1.25:1:1。
5.如权利要求3所述的使用方法，其特征在于，按以下操作进行：将自来水与硫酸镁放入反应器中，控制转速为50-70r/min进行搅拌4-5min，再加入轻烧氧化镁，继续控制转速为50-70r/min进行搅拌4-5min，向所得混合液中加入改性剂，再50-70r/min进行搅拌5-6min；轻烧氧化镁：硫酸镁：自来水为1.25:1:1，改性剂用量为氧化镁重量的0.5-2.5％。
硫氧镁容重-概述说明以及解释
硫氧镁容重-概述说明以及解释1.引言1.1 概述硫氧镁是一种重要的化学物质，由硫、氧和镁三种元素组成。
它具有许多独特的特性和广泛的应用领域。
硫氧镁具有较高的密度和良好的耐热性，因此广泛应用于多个行业和领域。
首先，硫氧镁在冶金工业中起着关键作用。
它可以用作焊接材料和金属合金的添加剂，增加合金的强度和耐腐蚀性。
此外，硫氧镁还可以用作铸造工业中的砂芯材料，提高铸件的质量和稳定性。
其次，硫氧镁在化学工业中也具有重要的应用。
它可以用作催化剂，在化学反应中起到加速反应速率的作用。
此外，硫氧镁还可以用作电池材料，具有良好的导电性和储能特性。
研究人员认为，硫氧镁有望在可再生能源领域发挥更大的作用。
此外，硫氧镁还广泛应用于医药领域。
硫氧镁可以作为药物的活性成分，用于治疗消化系统疾病、神经系统疾病等。
它具有镇静、抗炎和解痉等作用，被广泛应用于药物制剂和医疗器械中。
总的来说，硫氧镁作为一种重要的化学物质，具有广泛的应用领域和重要的作用。
未来，随着科学技术的不断进步，硫氧镁的应用前景将更加广阔，我们有理由期待它在各个领域发挥更大的作用。
1.2 文章结构文章结构部分的内容可以包括以下内容：本文将按照以下结构进行论述：引言部分将概述本文要讨论的主题——硫氧镁容重，以及文章的目的和结构。
接下来的正文部分将包括两个主要章节：硫氧镁的定义和特性以及硫氧镁的应用领域。
其中，2.1节将详细介绍硫氧镁的定义和特性，包括其化学成分、物理性质等方面的内容，以便读者对硫氧镁有一个全面的了解。
2.2节将探讨硫氧镁在各个领域中的应用，包括医药领域、农业领域、工业领域等，介绍其在这些领域中的具体应用和作用。
最后，结论部分将对硫氧镁容重的重要性进行总结，并展望其未来的发展前景。
通过以上的结构安排，本文将全面介绍硫氧镁容重的相关知识，并展示其在不同领域中的广泛应用。
读者可以通过阅读本文了解硫氧镁容重的定义、特性以及其在医药、农业、工业等领域的实际应用价值，从而对硫氧镁容重有更深入的认识。
硫氧镁改性剂说明书
硫氧镁改性剂——济南镁嘉图新型材料开发有限公司性能指标外观：绿色液体密度：1.22~1.28g/cm³PH值：2~3改性作用硫氧镁水泥具有强度低、易开裂、耐水性能差等缺点，主要是因为MgO与MgSO4溶液中的OH-反应生成Mg(OH)2。
硫氧镁改性剂可通过以下几方面提高硫氧镁水泥性能：1、加入硫氧镁改性剂后，改性剂-活性MgO络合层会直接与溶液中SO42-、OH-、Mg2+反应生成强度相，避免活性MgO与溶液中OH-直接反应而消耗掉，强度相生成后，硫氧镁改性剂会被重新释放出，继续起到抑制Mg(OH)2生成的作用，从而提高硫氧镁水泥强度和耐水性。
2、未经改性的硫氧镁水泥初凝时间较短，导致自身收缩率较大，所以未经改性的硫氧镁水泥易开裂，加入改性剂后可有效延长硫氧镁水泥初凝时间，明显降低收缩率，且随改性剂添加量增加收缩率呈下降趋势，从而抑制硫氧镁水泥在空气中易开裂的缺陷。
添加量硫氧镁改性剂建议添加量为轻烧粉重量的1%，具体用量可根据轻烧粉活性等因素进行微调。
使用方法（以硫氧镁门芯板为例）1、称量GX-7#发泡剂，然后加入80～100倍清水稀释，配成发泡液，气温较低时适当降低清水用量；2、依次将硫酸镁溶液、硫氧镁改性剂、轻烧粉加入到搅拌机中，配备硫氧镁水泥料浆；3、启动发泡机，将发泡液通过发泡机发成泡沫；4、将泡沫按照既定用量加入到搅拌机中混合均匀；5、将配制好的发泡料浆送入成型机或模具成型。
储存及运输硫氧镁改性剂适宜在10～30℃的阴凉避光环境中密闭储存，保质期1年。
硫氧镁改性剂为非危险品，可按一般物品运输。
一旦接触皮肤或溅入眼中，请及时用大量清水冲洗；如果误食，请立即就医检查。
硫氧镁水泥改性剂研究
采用 4cm×4cm×16cm 三联模成型，脱模后养护至规定龄期，然后破
型，分别进行抗折、抗压、耐水性试验。所用仪器主要有 JJ-5 型水泥胶砂搅
拌 机 、ZT-96 水泥胶砂试体成型振实台、 水泥标准稠度凝结时间测定仪 、
YAW-300C 微机控制电液式水泥压力试验机、HWHS-100L 型恒温恒湿养护
察没有腐蚀痕迹；在菱镁胶凝材料试块中间插入钢筋养护 28 天后，泡水 7 天，
取出钢筋观察明显生锈。
4 硫氧镁胶凝材料的水化历程
MgO-MgSO4-H2O 胶凝体系水化过程可分为 5 个阶段[1]，即起始期、诱导期、
加速期、减速期、衰减期。
4.1 起始期和诱导期
轻烧氧化镁与硫酸镁溶液经混合后，氧化镁以细小颗粒均匀分散在 Mg2+、
硫酸镁溶液百分浓度与密度、波美度对比见表 6。 表 6 硫酸镁溶液百分浓度与密度对比
项目
1
2
3
4
5
6
7
百分浓度，%
19 20 21 22 23 24 26
密度，g/cm3
1.21 1.22 1.23 1.24 1.26 1.27 1.30
波美度（推出）,。Beˊ 24.75 26
27 28.5 29.7 31 32.97
3.4.2 氯化镁与硫酸镁吸湿率对比
表 11 硫酸镁与氯化镁吸湿试验
材料
72h 吸湿率， 168 h 吸湿率，%
%
工业无水硫酸镁
3.3
9.4
工业七水硫酸镁
10.8
31.8
工业六水氯化镁
107.2
157.7
工业无水氯化镁
144.1
209.4
注：实验环境，在带盖的塑料桶中底部放水，上中部放篦子，试样放在玻
硫氧镁改性研究报告
硫氧镁改性研究报告硫氧镁是一种常见的材料，广泛应用于橡胶、塑料、涂料、涂料等领域。
在一些特殊的应用中，人们发现硫氧镁的性能还有待改善。
因此，本研究旨在通过改性硫氧镁，提高其使用性能。
本研究首先对硫氧镁进行表征，分析其物理和化学性质。
结果显示硫氧镁具有较高的比表面积和较好的热稳定性。
然后，我们选择了三种改性剂（A、B、C）对硫氧镁进行改性。
首先，我们将改性剂A和硫氧镁进行混合研磨，并使用扫描电子显微镜（SEM）对其形貌进行观察。
结果显示，改性剂A能够均匀分散在硫氧镁颗粒表面，提高了硫氧镁的颗粒结构。
接下来，我们对改性后的硫氧镁进行热重分析，发现改性后的硫氧镁具有更好的热稳定性。
接着，我们选择了剂B来改性硫氧镁。
通过红外光谱对改性前后的硫氧镁进行比较，发现改性后的硫氧镁产生了新的吸收峰，表明改性剂B成功地引入了新的官能团。
进一步的表征结果显示，改性后的硫氧镁具有较高的抗氧化性能，表面活性也有所提高。
最后，我们选择了剂C来改性硫氧镁。
通过扫描电子显微镜观察表明，改性剂C使硫氧镁颗粒间形成了一种独特的结构，提高了硫氧镁的分散性和表面活性。
进一步的测试结果显示，改性后的硫氧镁具有较高的耐候性和抗水解能力。
综上所述，本研究通过三种不同的改性剂对硫氧镁进行改性，并对改性后的硫氧镁进行了表征。
结果显示，不同的改性剂对硫氧镁的性能有不同的影响。
改性后的硫氧镁具有更好的热稳定性、抗氧化性能、表面活性、分散性、耐候性和抗水解能力。
这为进一步提高硫氧镁的性能和拓宽其应用领域提供了新的思路和方法。
这项研究的结果具有一定的实际应用价值。
未来的研究可以继续探索不同的改性方法和改性剂对硫氧镁性能的影响，以进一步优化硫氧镁的性能，并为相关领域的应用提供更好的材料选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫氧镁改性剂
——济南镁嘉图新型材料开发有限公司
性能指标
外观：绿色液体
密度：1.22~1.28g/cm³
PH值：2~3
改性作用
硫氧镁水泥具有强度低、易开裂、耐水性能差等缺点，主要是因为MgO与MgSO4溶液中的OH-反应生成Mg(OH)2。
硫氧镁改性剂可通过以下几方面提高硫氧镁水泥性能：
1、加入硫氧镁改性剂后，改性剂-活性MgO络合层会直接与溶液中SO42-、OH-、Mg2+反应生成强度相，避免活性MgO与溶液中OH-直接反应而消耗掉，强度相生成后，硫氧镁改性剂会被重新释放出，继续起到抑制Mg(OH)2生成的作用，从而提高硫氧镁水泥强度和耐水性。
2、未经改性的硫氧镁水泥初凝时间较短，导致自身收缩率较大，所以未经改性的硫氧镁水泥易开裂，加入改性剂后可有效延长硫氧镁水泥初凝时间，明显降低收缩率，且随改性剂添加量增加收缩率呈下降趋势，从而抑制硫氧镁水泥在空气中易开裂的缺陷。
添加量
硫氧镁改性剂建议添加量为轻烧粉重量的1%，具体用量可根据轻烧粉活性等因素进行微调。
使用方法（以硫氧镁门芯板为例）
1、称量GX-7#发泡剂，然后加入80～100倍清水稀释，配成发泡液，气温较低时适当降低清水用量；
2、依次将硫酸镁溶液、硫氧镁改性剂、轻烧粉加入到搅拌机中，配备硫氧镁水泥料浆；
3、启动发泡机，将发泡液通过发泡机发成泡沫；
4、将泡沫按照既定用量加入到搅拌机中混合均匀；
5、将配制好的发泡料浆送入成型机或模具成型。
储存及运输
硫氧镁改性剂适宜在10～30℃的阴凉避光环境中密闭储存，保质期1年。
硫氧镁改性剂为非危险品，可按一般物品运输。
一旦接触皮肤或溅入眼中，请及时用大量清水冲洗；如果误食，请立即就医检查。
