日本山武(AZBIL)小型微动开关v-5000_c技术资料
日本山武(azbil)技术培训资料
中期用
山武自动化仪表（上海）有限公司 计装中心
前言
本书是山武自动化仪表（上海）有限公司的销售人员在进行专业学习和仪 表选型设计是使用的内部用书。主要介绍在自动控制系统设计师选用我公司的产 品时所涉及的设计计算、选型和调适的方法以及相关的自动控制的理论知识。本 书注重实际应用中的问题解决，省略了自动控制原理中的公式推导，简单易读。
第二篇 复杂的调节系统┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈19
一、单回路调节系统┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈19 二、串级控制系统┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈22 三、比值控制系统┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈26 四、分程控制系统┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈33 五、后记┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈38
第三篇 燃烧安全控制中级┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈39
一、燃烧安全控制器┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┄┈┈39 二、燃烧安全控制器的组成┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈40 三、烧嘴控制器┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈43
第四篇 EST+DMC10的应用简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈60
一、DMC10 的功能概述┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈60
二、DMC10 的应用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈60 三、液晶式触摸显示屏EST240Z/EST555Z 的功能概述┈┈┈┈┈┈┈┈67 四、EST240Z/EST555Z 的编程→AP Editor 软件的使用┈┈┈┈┈┈┈ 67
连接执行机构与阀芯，把执行机构输出的力传递阀芯的阀轴。 5. 内阀件

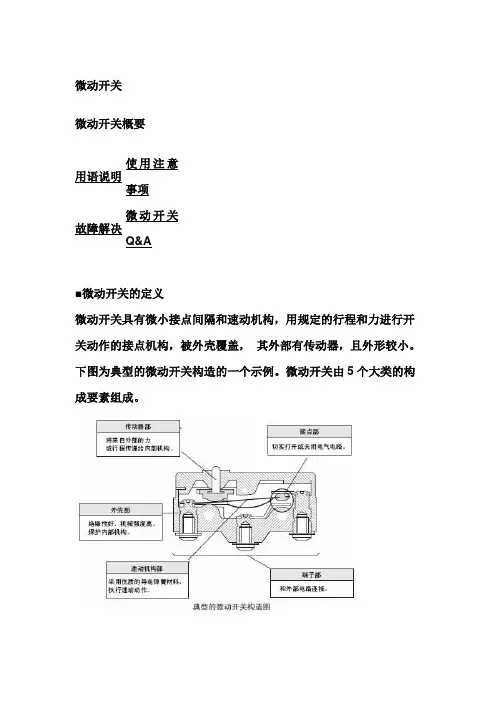

微动开关说明
微动开关微动开关概要使用注意用语说明事项微动开关故障解决Q&A■微动开关的定义微动开关具有微小接点间隔和速动机构，用规定的行程和力进行开关动作的接点机构，被外壳覆盖，其外部有传动器，且外形较小。
下图为典型的微动开关构造的一个示例。
微动开关由5个大类的构成要素组成。
微动开关用语说明■一般用语（1）一般用语微动开关：具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结构，用外壳覆盖，其外部有驱动杆的一种开关。
（以下称开关）有接点：在开关类型中，和具有开关特性的半导体开关相比，通过接点的机械开关来实现开关的功能。
接触形式：根据各种用途构成接点的电气输入输出电路[(16)中显示]。
额定值：一般指作为开关特性和性能的保证基准的值，例如额定电流、额定电压等，其前提是特定的条件（负载的种类、电流、电压、频率等）。
树脂固定（塑封端子）：在端子部位用导线配线后，通过填充树脂来固定该部分，消除露出的带电部位来提高防滴性的方法。
绝缘电阻：指非连接端子间、各端子和不带电金属部位间、各端子和地间的电阻值。
耐压：在规定的测定部位加1分钟高电压后，不会引起绝缘损坏的临界值。
接触电阻：表示接点的接触部位的电阻，但一般表示包含弹簧和端子部位导体电阻的电阻值。
抗振性：误动作振动微动开关在使用时，由于振动闭合的接点在超过规定的时间内不分离的振动范围。
抗冲击性：耐久冲击指微动开关在运输中或者安装时不会受到由该机械冲击带来的各部位的损伤，并满足动作特性的范围内的冲击。
误动作冲击?指微动开关使用时由于冲击闭合的接点在超过规定的时间内不分离的冲击范围。
（2）关于结构、构造的用语●微动开关的结构、构造（3）有关寿命的用语机械寿命：指接点不通电，以规定的操作频率将过行程（OT）设定为规格值使其运行时的开关寿命。
电气寿命：在接点上连接额定负载，以规定的操作频率将过行程（OT）设定为规格值进行开关时的开关寿命。
（4）标准试验状态开关的试验条件如下。
日本山武azbil光电开关HP7系列产品技术资料【精选】
2013 Azbil corporation All Rights Reserved.
5
对照型防止相互干扰的原理
投光形式准备了2种（标准和异频））。受光器重复调整接 受的光、比较脉冲幅和投光周期进行辨别。
標準 異周波
数十us
1
2
3
4
十μs以下
数百us
1
2
11
12
数十μs以下
2013 Azbil corporation All Rights Reserved.
消費電力
通年電力
通年CO2換算 通年电费
旧製品
HP7-P
30mA×24V×10 720Wh×20時間
00個=720W
×300日＝
4320kWh
14mA×24V×10 336Wh×20時間 00個＝336W ×300日＝
2016kWh
4320kWh× 0.000559t-CO2／ kWHr*1=2.41t
HP7产品培训
2013年4月23日 アズビル株式会社 アドバンスオートメーションカンパニー マーケティング部
2013 Azbil Corporation All Rights Reserved.
HP7的内容
HP7追求的是在现场使用更简易！
节省了设置时的手续
→简单的光轴调整
→可以紧凑安装
2点调谐
■２点调谐 先确认2种检测状态的光量、把其中间值作为閾値来设定、
这样确保的了工作稳定
无检测体的状态下
也 。 会检测到来自背景的反射光。
自此做一次调谐。
光量
光量
有检测体的状态下 再做一次调谐。
光量
背景反射
日本山武定位器种类介绍
日本山武定位器种类介绍（一）A VP3000 Alphaplus系列电/气智能阀门定位器A VP3000 Alphaplus是基于微处理器技术上的智能型电/气阀门定位器。
其接受控制器传送的直流信号控制阀门的开度。
除此功能外，A VP3000 Alphaplus具有现场通讯，自动组态、自我诊断功能，极大提高工厂的生产效率。
其主要类型有：1、A VP100型电/气智能阀门定位器2、A VP102型电/气智能阀门定位器（HART协议）3、A VP300型电/气智能阀门定位器4、A VP301型电/气智能阀门定位器（带开度信号变送）5、A VP302型电/气智能阀门定位器（HART协议）6、A VP200型分离式电/气智能阀门定位器7、A VP201型分离式电/气智能阀门定位器（带开度信号变送）A VP200/ AVP201是配置了微处理器的智能阀门定位器，开度传感器与定位器本体分离，传感器安装在阀门上，定位器本体安装在别处，中间用电缆连接（电缆长度最大20米）。
安装在阀上的开度传感器可承受比常规的电/气定位器高5倍的震动。
（二）SVP3000 Alphaplus系列A VP303型现场总线型智能阀门定位器SVP3000 Alphaplus系列A VP303型智能阀门定位器是基于现场总线通讯协议的智能阀门定位器。
A VP303型智能阀门定位器通过现场总线协议控制并管理阀门。
其能实现多种自诊断、自整定功能以及PID功能模块，体现了现场总线的优势。
（三）HEP电/气阀门定位器HEPP电/气阀门定位器与调节阀配套使用，把调节器输出的电信号转换成驱动调节阀的气信号，同时根据调节阀的开度进行位置反馈，使调节阀能够正确定位，它分单双作用两种形式。
具体型号为：HEP15/16/17（单作用电/气阀门定位器），HEP25/26/27（双作用电/气阀门定位器）。
其特点如下：1、继动器容量大，耗气量小，稳定性好，灵敏度高；2、电磁组件精度高；3、调整和维修可在工作状态下直接进行；4、磁体采用高储能积的稀土材料制造，电流通过弹性元件输入，不用引线。
日本山武(azbil)光电开关HP7系列产品技术资料
2013 Azbil corporation All Rights Reserved.
5
对照型防止相互干扰的原理
投光形式准备了2种（标准和异频））。受光器重复调整接 受的光、比较脉冲幅和投光周期进行辨别。
標準 異周波
数十us
1
2
3
4
十μs以下
数百us
1
2
11
12
数十μs以下
2013 Azbil corporation All Rights Reserved.
閾値被设定为 无遮光物时的一半 实现了稳定的检测
相对受光程度 100
无遮光 物
工厂出厂时的最大感度下 即便光被遮住但其他反射 光会进入、出现遮光不足 在閾値以上的状况因而无 法进行检测
1.5
有遮光 物
1
閾値
工厂出厂时
相对受光程度 100
无遮光 物
50
有遮光 物
在无检测物体时实施无工件调 谐検出物体、既是把入光量的 一半作为閾値来设定。也就是 把余裕度设成了2倍。
中央
○
コンテナ2 600
中央
○
储物筐1 網目
○
ターゲットを一通りスキャンして、反転せずに検出できる
△
ターゲットを一通りスキャンして、検出できるがたまに反転する
×
ターゲットを一通りスキャンして、ほとんど検出できない
２点チューニングはコンテナ透過率最大の位置で実施
コンテナ設置は光軸に対してコンテナ長軸が垂直になる位置に設置する
HP7-P1 ワークレスFE-RR8
HP7-P1 ワークレスFE-RR8
HP7-P1 ２点 HP7-P1 ２点
FE-RR8 FE-RR8
azbil hp100r1说明书
azbil hp100r1说明书日本山武azbil传感器HP100-T1,HP100-R1,HP100-E1日本山武azbil限位开关SL1-A,SL1-AK,SL1-B,SL1-D,SL1-P,SL1-H,SL1-E,SL1-K日本山武azbil通用光电开关HP100通用光电开关符合行业标准,性能更加稳定!1.同行业长的检测距离! 对照型15米,偏光镜片反射型5米,漫反射型1米.2.抗干扰性强3.低温和高温环境 -30℃--- 60℃4.性能稳定,价格低廉 HP100-A1 漫反射检测距离100cm NPN NO/NC HP100-A2 HP100-T1 (HP100-R1 HP100-E1) 对射检测距离15m NPN NO/NC HP100-T2 (HP100-R2 HP100-E1 ) HP100-P1 镜片反射检测距离5m NPN NO/NC HP100-P2HP300-D1系列:产品描述放大器内藏，通用高功能光电开关，CE认定①检测距离：200mm(近距离漫反射型);15m(对照型);0-100mm(宽光束漫反射型)②动作状态：入射光时ON / 遮光时ON开关切换③输出状态：NPN型/PNP型④尺寸：10.8x20x31mm⑤电源：DC 10-30V（波动10%以内）；HPV-D13 槽型，槽宽25毫米，NPN输出，亮ON/暗ON可切换。
0 HPV-S12 槽型，槽宽25毫米，NPN/暗ON输出。
0 HPV-S11 槽型，槽宽25毫米，NPN/亮ON输出。
0HPJ-T21 (HPJ-R21/HPJ-E21)大小尺寸是22×11×8mm 立式对射型，检测距离1.5米，NPN/暗ON输出。
HPJ-T11 (HPJ-R11/HPJ-E11) HPJ-T22 (HPJ-R22/HPJ-E21) HPJ-T23 (HPJ-R23/HPJ-E21) HPJ-A21尺寸:30×12×8mm 高感度漫反射型，检测距离3厘米，NPN输出，灵敏度可调HPJ-D21尺寸:30×12×8mm 可见红外光漫反射型光电开关，检测距离3厘米 NPN/亮ON输出，灵敏度可调.HPQ-T1液位开关现货槽型管道安装，管径Ф8-13 mm，NPN输出HPX-NT1超长距离光纤放大器（对射可达1.4米)HPX-NT系列超长距离超高速超高分辨率标准模式:响应时间 lms，检测距离距离800mm(HPF—T003)高速模式：响应时间l20ms，检测距离150mm(HPF—T003)长距离／高分辨率模式：响应时间5ms，检测距离1400mm(HPF—T003)相对入光量显示入光量以协作点“0”为基准，相对／一100为检测容量范围。
(整理)日本ALPS检测开关微动开关
日本ALPS检测开关全面追求小型、超薄、长寿命和检测精度。
以规格要求较高的车用产品为主，阿尔卑斯不断满足您在操作和位置检测中的各种需求。
利用多年积累的丰富经验与专业只是，全面追求小型、超薄、长寿命和检测精度。
新上市的SSCQ系列产品就是其中之一。
这是用于调整数码相机等变焦速度的双向动作型检测开关。
利用精密加工技术、仿真设计技术，高水准地为您同时实现单侧2段、双向4段输出和小型超薄的外形。
此外，还具有SPVQ系列的防水功能，种类也很齐全。
一、SPPB通用型SPPB系列：SPPB110300 SPPB120200 SPPB310400 SPPB320100主要特点：通过丰富的产品系列，支持各种数字AV机器系列。
主要用途：DVD播放器，CD-ROM,FDD等各种媒体的插入检知用迷你组合音响，CD播放器，立体声耳机，汽车音响，激光打印机等机械检知用手机数码照相机充电器相本体检知用汽车用前灯感知用主要规格：最大额定/最小额定（电阻负荷）---0.1A 30V DC/50uA 3V DC接触电阻（初期/寿命后）-----------1Ω max./2Ω max.动作力----------------------------------0.35N max.操作寿命（无负载/负载）-----------50000cycles/50000cycles（0.1A 30V DC)SPPB1A0100 SPPB1A0101 SPPB2A0100 SPPB2A0101SPPB512300 SPPB610400 SPPB620300 SPPB5A0100SPPB6A0100 SPPB6A0400 SPPB530701二、SPVE小型单向动作型SPVE系列：SPVE110100 SPVE110600 SPVE110401 SPVE110801主要特点：3.4*3.0mm，业界最小界别，可以对应小型数字设备。
只要用途：数码照相机等电池检知用，液晶画面检知用手机，笔记本电脑等盖开关检知用携带式CD/MD，1/2英寸FDD等媒体感知用主要规格：最大额定/最小额定（电阻负荷）---0.1A 30V DC/50uA 3V DC接触电阻（初期/寿命后）-----------500mΩ max./1Ω max.动作力----------------------------------0.3N max.操作寿命（无负载/负载）-----------50000cycles/50000cycles（0.1A 30V DC) SPVE110200 SPVE110900 SPVE111300 SPVE111200 SPVE210100三、SPPW8单向动作型SPPW8系列：SPPW812302 SPPW812300 SPPW810201 SPPW810203主要特点：最适合媒体感知的单向型。
Azbil企业简介
创始人: 创始人 山口 武彦
Ｙａｍａｔａｋｅ－Ｈｏｎｅｙｗｅｌｌ
Copyright © 2006 Yamatake Corporation All Rights Reserved.
4
全球网络
山武传感控制有限公司 山武传感控制有限公司 山武环境控制技术（北京） 山武环境控制技术（北京）有限公司 环境控制技术 上海阿自倍尓控制仪表有限公司 上海阿自倍尓控制仪表有限公司 阿自倍尓控制仪表 山武自动化仪表(上海) 山武自动化仪表(上海)有限公司 自动化仪表 山武欧洲有限公司 山武欧洲有限公司 山武美国有限公司 山武美国有限公司 大连山武仪表有限公司 大连山武仪表有限公司 山武信息技術中心（大連）有限公司 山武信息技術中心（大連） 韩国山武有限公司 韩国山武有限公司 山武 阿自倍尓自控工程（上海） 阿自倍尓自控工程（上海）有限公司 山武環境控制技術（北京） 山武環境控制技術（北京）有限公司 台湾山武计装股份有限公司 台湾山武计装股份有限公司 山武中国有限公司 山武泰国有限公司 山武泰国有限公司 山武越南 西卡尔山武有限公司 西卡尔山武有限公司 山武 山武马来西亚有限公司 山武马来西亚有限公司 山武贝尔卡印度尼西亚有限公司 山武贝尔卡印度尼西亚有限公司 山武控制系统新加坡有限公司 山武控制系统新加坡有限公司 山武菲律宾有限公司 山武菲律宾有限公司
Copyright © 2006 Yamatake Corporation All Rights Reserved.
11
楼宇系统公司的事业
事业内容 事业内容: 内容: 自动控制机器，BEMS(BA系统 设计·制造·销售·施工·维护； 系统) 1.自动控制机器，BEMS(BA系统)设计·制造·销售·施工·维护；
日本山武(azbil)竖型限位开关
1LX 5700
° ( 最大) ° ( 最小) °
( 最大)
E-115
●
备用触动头
黑色尼龙滚轮 烧结不锈钢滚轮
(单位：mm)
黑色尼龙滚轮
烧结不锈钢滚轮 调整范围 内六角 螺栓 调整范围
内六角 螺栓
内六角螺栓
内六角螺栓
6PA-J105
LS-6PA51
CAD文件号:
ZZ-1123
6PA-J79
LS-6PA58
12
限 位
●
可调滚轮连杆型
可在��～��的 范围内调整 可在��～��的 范围内调整
尼龙滚轮 尼龙滚轮
LS 14CE VCL
����� �����
���� � ���� �
安装孔 安装孔
深 最小 深 最小
内六角螺栓 内六角螺栓
SL1 LCB
接地用端子螺栓 接地用端子螺栓
LDVS
(旋紧)内六角螺栓
机型 型号 O.F. R.F. P.T. M.D. O.T. (N最大) (N最小) 中心中性型 VCL-5003 15.7 2.2 10 3 35 12
E-114
■外观/动作特性/外形尺寸图
●
滚轮连杆型
尼龙滚轮 尼龙滚轮
(单位：mm)
����� �����
���� � ���� �安装孔安装孔深 最小 深 最小
内六角螺栓 内六角螺栓
接地用端子螺栓 接地用端子螺栓
(旋紧)内六角螺栓 (旋紧)内六角螺栓
外壳与外盖之间密封 管用平行螺纹����� 外壳与外盖之间密封 有效螺纹 最小� 螺纹牙 管用平行螺纹����� 有效螺纹 最小� 螺纹牙
E-113
■性能
日本ALPS检测开关微动开关
日本ALPS检测开关全面追求小型、超薄、长寿命和检测精度。
以规格要求较高的车用产品为主，阿尔卑斯不断满足您在操作和位置检测中的各种需求。
利用多年积累的丰富经验与专业只是，全面追求小型、超薄、长寿命和检测精度。
新上市的SSCQ系列产品就是其中之一。
这是用于调整数码相机等变焦速度的双向动作型检测开关。
利用精密加工技术、仿真设计技术，高水准地为您同时实现单侧2段、双向4段输出和小型超薄的外形。
此外，还具有SPVQ系列的防水功能，种类也很齐全。
一、SPPB通用型SPPB系列：SPPB110300 SPPB120200 SPPB310400 SPPB320100主要特点：通过丰富的产品系列，支持各种数字AV机器系列。
主要用途：DVD播放器，CD-ROM,FDD等各种媒体的插入检知用迷你组合音响，CD播放器，立体声耳机，汽车音响，激光打印机等机械检知用手机数码照相机充电器相本体检知用汽车用前灯感知用主要规格：最大额定/最小额定（电阻负荷）---0.1A 30V DC/50uA 3V DC接触电阻（初期/寿命后）-----------1Ω max./2Ω max.动作力----------------------------------0.35N max.操作寿命（无负载/负载）-----------50000cycles/50000cycles（0.1A 30V DC)SPPB1A0100 SPPB1A0101 SPPB2A0100 SPPB2A0101SPPB512300 SPPB610400 SPPB620300 SPPB5A0100SPPB6A0100 SPPB6A0400 SPPB530701二、SPVE小型单向动作型SPVE系列：SPVE110100 SPVE110600 SPVE110401 SPVE110801主要特点：3.4*3.0mm，业界最小界别，可以对应小型数字设备。
只要用途：数码照相机等电池检知用，液晶画面检知用手机，笔记本电脑等盖开关检知用携带式CD/MD，1/2英寸FDD等媒体感知用主要规格：最大额定/最小额定（电阻负荷）---0.1A 30V DC/50uA 3V DC接触电阻（初期/寿命后）-----------500mΩ max./1Ω max.动作力----------------------------------0.3N max.操作寿命（无负载/负载）-----------50000cycles/50000cycles（0.1A 30V DC) SPVE110200 SPVE110900 SPVE111300 SPVE111200 SPVE210100三、SPPW8单向动作型SPPW8系列：SPPW812302 SPPW812300 SPPW810201 SPPW810203主要特点：最适合媒体感知的单向型。
山武定位器
第一章概况1．1．SVP的型号SVP是智能型阀门定位器，能连接到调节器的4—20 mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号（4-20mA）AVP301：有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200：无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4-20mA）AVP202：HART通信协议SVP3000系统结构示意图1-11．2．系统结构无阀位输出的定位器。
（型号：AVP300和AVP200）无阀位输出的系统示意图1-2有阀位输出的定位器（型号：AVP301和AVP201）模拟量输出：SVP模拟量信号直接输出到监控系统。
带4-20mA模拟量信号输出的系统示意图1-31．3．组态SVP有三种组态方法，即：手动旋钮、用SFC手操器、用HART手操器。
手动旋钮组态调整：只用一把螺丝刀就能完成SVP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用SFC手操器组态调整Yamatake SFC160/260型智能通信器能用于SVP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见SFC操作手册。
用HART手操器组态调整HART275通讯器能用于AVP302/202型的全部组态、校整、维护。
SVP具体通信功能详见HART通信器操作手册1．4．SVP的结构和功能主要组成部分整体型（AVP300/301/302）1-7主要部件名称和功能主要部件一览表部件说明本体电子控制模块、EPM（电气转换模块）、VTD（阀位传感器）气动放大器放大来自EPM的气信号，经转换后输入到执行机构反馈杆把开度信号传送至VTD手/自动开关在手动和自动之间进行气信号输出的切换外部零位/满度调整开关在不用SFC的情况下，用一把螺丝刀能完成零位满度的调整和各参数的自动整定气源压力表指示供气压力输出气源压力表指示输出气源压力安装支架（任选）不同型号的执行机构有不同形式气源输入口供气气源连接至“SUP”接口输出气源口与执行机构气源入口相连双作用放大器在双作用执行机构上使用，双作用放大器连接在SVP的输出口，它有两个输出，OUT1是SVP输出气源，OUT2是压力平衡气源，分别与双气缸的两个气源口相连，使气缸活塞处于一定位置阀位检测器通过反馈杆传送阀位反馈电缆连接VTD和SVP本体第二章安装2．1．安装要求1）环境温度范围：根据防爆要求2）相对湿度： 10%--90%3）安装处温度和湿度无剧烈变化4）电磁场：≤400A/m(避免附近有大变压器，高频炉等)5）振动低于19.6m/s2(5—400Hz) (AVP300/301和AVP200/201本体)6）振动低于98m/s2(5—2000Hz) (AVP200/201阀位检测器)2．2．整体型SVP的安装（A VP300/301/302）山武智能定位器适用于直行程和角行程的执行机构，重量约2.5kg。
日本山武(azbil)光电开关HP7系列产品技术资料
HP7-P1 ワークレスFE-RR8
HP7-P1 ワークレスFE-RR8
HP7-P1 ２点 HP7-P1 ２点
FE-RR8 FE-RR8
検出体
反射板・ 受光器 設定距離 [mm]
検出体設 定距離 [mm]
検出可否 ○ × △
コンテナ1 （網目）
600
中央
○
コンテナ2 （透明）
600
中央
○
コンテナ1 600
・試験方法：使用消毒用酒精，间隔1分钟共喷洒50次、浸水24小时后检测其绝缘抵抗能力 ・試験結果：HP7对照、镜片反射形、漫反射形所用型号在有2000MΩ以上的阻抗值、无影响
※HP7镜片反射形使用了丙烯、因丙烯无耐酒精的性能、出现裂缝出现MΩ以下的劣化。 ※竞争对手的镜片反射形使用了丙烯，同样出现裂缝出现绝缘劣化。
完全遮光
完全遮光
完全遮光
同一位置2次按下则是定位调谐。设定后会出现余裕度不足的显示、
但工作时不会出现阻碍。
19 2013 Azbil corporation All Rights Reserved.
提高了耐干扰光的功能 宽光芒 HP7-D
电路板搬运应用
提高了对装置内照明所使用的LED光的耐性、减 少了无动作。
2点调谐
■２点调谐 先确认2种检测状态的光量、把其中间值作为閾値来设定、
这样确保的了工作稳定
无检测体的状态下
也。 会检测到来自背景的反射光。
自此做一次调谐。
光量
光量
有检测体的状态下 再做一次调谐。
光量
背景反射
来自工件的反射
検出体からの反射 把两种状态的中间值作为閾値来设定 开关可以准确的判断
背景反射
微动开关原理
微动开关原理
微动开关是一种电气开关，其工作原理是通过接触点的开闭状态来控制电路的通断。
微动开关通常由弹性材料制成，具有弯曲或压缩的弹性恢复力，使得开关可以在外力作用下实现开闭的动作。
微动开关内部包含多个连接器和触点，其中一个连接器为移动连接器，另一个或多个为静态连接器。
当移动连接器在外力作用下发生移动时，触点会发生相应的开合动作。
当连接器处于闭合状态时，触点之间形成通路，电流可以通过；当连接器处于断开状态时，触点之间断开，电流无法通过。
微动开关具有高灵敏度和稳定的特点，适用于各种需要快速动作和精确控制的电气设备中。
例如，微动开关可以应用于电子设备中的按键开关、自动控制系统中的接触器、机器操作中的安全开关等。
总之，微动开关通过移动连接器的运动来实现触点的开闭，从而控制电路的通断。
其高灵敏度和可靠性使其成为各种电子设备中不可或缺的元件。
微动开关传感器原理
微动开关传感器（Microswitch）是一种常用的机械式开关，通常用于检测物体的位
置、开关状态或者触发特定的动作。
微动开关传感器的原理基于其内部的机械结构和电气连接。
微动开关传感器的原理如下：
1. 机械结构：微动开关包括一个弹簧加载的可移动臂，当受到外部力或压力时，可移动臂会发生位移。
这种位移会触发开关内部的触点，导致开关的状态发生改变。
2. 电气连接：微动开关内部有一组触点，通常包括常闭触点和常开触点。
当可移动臂发生位移时，触点会打开或闭合，从而改变电路的连接状态。
3. 工作原理：当受到外部力或压力时，可移动臂会触发开关内部的触点，改变触点
的状态，从而改变电路的通断状态。
这种状态改变可以被用作信号传感器，例如检测门的开关状态、触发警报或控制其他设备的操作。
微动开关传感器的原理简单而可靠，因此被广泛应用于各种电子设备、机械设备和自动化系统中。
微动开关工作原理
微动开关工作原理
微动开关是一种常用的电气开关，它能够在受到微小力量作用时进行操作。
它的工作原理主要由触杆、弹簧和触点组成。
当没有力作用在微动开关上时，触杆处于松弛状态。
此时，弹簧将触杆与触点分离，使开关处于断开状态。
然而，一旦有微小的力作用到触杆上，触杆受力弯曲并与弹簧分离，触点就能够闭合。
当力量消失时，弹簧会恢复到原始状态，触杆再次回到与触点分离的位置，从而将开关打开。
微动开关的触点通常由金属材料制成，具有良好的导电性能。
当触点闭合时，它们能够提供稳定的电流通路。
这使得微动开关在电路中起到控制信号的传递作用。
微动开关具有结构紧凑、可靠性高的特点，常用于各种电路和设备中。
它们通常被应用于自动化系统、安防系统、家具设备、电子仪器等领域，用于控制电流的开关操作。
总之，微动开关通过利用外部力量的作用来切换触点的状态，实现电流的断开和闭合。
它的工作原理简单而可靠，使其成为广泛应用的电气开关之一。
微动开关说明
微动开关 微动开关概要用语说明使用注意事项故障解决微动开关Q&A■微动开关的定义微动开关具有微小接点间隔和速动机构，用规定的行程和力进行开关动作的接点机构，被外壳覆盖， 其外部有传动器，且外形较小。
下图为典型的微动开关构造的一个示例。
微动开关由5个大类的构成要素组成。
微动开关 用语说明■一般用语（1）一般用语微动开关：具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结构，用外壳覆盖，其外部有驱动杆的一种开关。
（以下称开关）有接点：在开关类型中，和具有开关特性的半导体开关相比，通过接点的机械开关来实现开关的功能。
接触形式：根据各种用途构成接点的电气输入输出电路[(16)中显示]。
额定值：一般指作为开关特性和性能的保证基准的值，例如额定电流、额定电压等，其前提是特定的条件（负载的种类、电流、电压、频率等）。
树脂固定（塑封端子）：在端子部位用导线配线后，通过填充树脂来固定该部分，消除露出的带电部位来提高防滴性的方法。
绝缘电阻：指非连接端子间、各端子和不带电金属部位间、各端子和地间的电阻值。
耐压：在规定的测定部位加1分钟高电压后，不会引起绝缘损坏的临界值。
接触电阻：表示接点的接触部位的电阻，但一般表示包含弹簧和端子部位导体电阻的电阻值。
抗振性：误动作振动微动开关在使用时，由于振动闭合的接点在超过规定的时间内不分离的振动范围。
抗冲击性：耐久冲击指微动开关在运输中或者安装时不会受到由该机械冲击带来的各部位的损伤，并满足动作特性的范围内的冲击。
误动作冲击指微动开关使用时由于冲击闭合的接点在超过规定的时间内不分离的冲击范围。
（2）关于结构、构造的用语●微动开关的结构、构造（3）有关寿命的用语机械寿命：指接点不通电，以规定的操作频率将过行程（OT）设定为规格值使其运行时的开关寿命。
电气寿命：在接点上连接额定负载，以规定的操作频率将过行程（OT）设定为规格值进行开关时的开关寿命。
（4）标准试验状态开关的试验条件如下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
■型号一览表
● 高容量 V-50□□C型(额定值21A，O.F.=2.94N,取得UL及CSA规格)
操作端
动作特性
项目
特性值
端子形状
电路构成
型号
销柱塞
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
2.94N 0.74N 1.6mm 14.7±0.5mm 0.8mm 0.4mm
＃187标签端子 钎焊兼用
SPDT(1c) SPDT(1c)
V-5F913DN V-5F913EN
短滚轮杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
3.33N 0.39N 1.6mm 20.6±0.8mm 0.8mm 0.4mm
＃187标签端子 钎焊兼用
微
动
BZ V5000 SSM
F-19
微
动
BZ V5000 SSM
● 高容量 V-51□□E型(额定值16A，O.F.=2.94N，取得UL/CSA及VDE规格)
操作端
动作特性
项目
特性值
端子形状
电路构成
型号
交货期 注1.
销柱塞
O.F. 最大
2.94N
R.F. 最小
0.74N
P.T. 最大 O.P.
1.6mm 14.7±0.5mm
短杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
2.75N
0.49N
＃187标签端子
1.6mm
15.3±0.5mm
0.8mm
钎焊兼用
0.4mm
SPDT(1c) SPDT(1c)
V-5F911DN V-5F911EN
标准杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
SPDT(1c)
V-5215Q
模拟杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
1.18N
0.2N
3.2mm ＃187标签端子
18.5±1.5mm
1.3mm
1.2mm
SPDT(1c)
V-5216Q
注. 关于销柱塞以外产品的价格及交货期，请就近垂询本公司分部、营业所。 * ：机械寿命达100万次 注. 需要单极常闭(SPNC)型、单极常开(SPNO)型产品时，请就近垂询本公司分部、营业所。
R.F. 最小
0.29N
P.T. 最大 O.P.
3.2mm 18.5±1.5mm
钎焊兼用 ＃187标签端子
SPDT(1c)
V-5116E
○
O.T. 最小
1.3mm
M.D. 最大
1.2mm
注. 关于产品的交货期，请就近垂询本公司分部、营业所。 注. 需要单极常闭(SPNC)型、单极常开(SPNO)型产品时，请就近垂询本公司分部、营业所。
微
动
单极常开 (SPNO)
孔 孔
·E端子：钎焊兼用快速连接器(＃187)，EN端子钎焊专用
·Q端子：4.8×0.5(IEC760) 最小 最最小大 最大
最大 孔 最大 孔
BZ
V5000 SSM
注. V-50□□系列只有C端子，无D及E端子。从V-53□□系列到V-56□□系列，D端子为标准配置，同时也备有钎焊兼用的E端子。 注. 欧洲规格产品的端子形状不同，详情请就近垂询本公司分部、营业所。
微 动
BZ V5000 SSM
F-21
微
动
BZ V5000 SSM
● 高容量 V-59□□D型(额定值16A，O.F.=2.45N，取得UL/CSA及VDE规格)
操作端
动作特性
项目
特性值
端子形状
电路构成
型号
销柱塞
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
2.45N
0.59N
1.6mm ＃187标签端子
14.7±0.5mm
0.8mm
0.4mm
SPDT(1c)
V-5910D
短杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 子
15.3±0.5mm
0.8mm
0.4mm
小型微动开关
V-5000系列
机型丰富、使用寿命长、可靠性高，
从工业制品到家用产品，用途广泛。
● 从高容量型到微小负载型，机型丰富。可根据使 用的目的、条件自由选择最适合的开关。
● 由于机壳、外盖采用玻璃PBT(聚对苯二甲酸丁二 酯)树脂，减少了安装时螺栓紧固过紧等引起的破 损。而且，提高了加工精度，降低了动作特性的 偏差。
1.6mm ＃187标签端子
15.3±0.5mm
0.8mm
0.4mm
SPDT(1c)
V-5211Q
标准杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
1.18N
0.2N
3.2mm ＃187标签端子
15.3±1.5mm
1.3mm
1.2mm
SPDT(1c)
V-5212Q
1.67N
0.2N
＃187标签端子
3.2mm
15.3±1.5mm
1.3mm
钎焊兼用
1.2mm
SPDT(1c) SPDT(1c)
V-5F912DN V-5F912EN
长杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
0.83N 0.1N 6.4mm 15.3±3mm 2.6mm 2.4mm
SPDT(1c)
V-5111E
标准杠杆
O.F. 最大
1.77N
R.F. 最小
0.29N
P.T. 最大 O.P.
3.2mm 15.3±1.5mm
钎焊兼用 ＃187标签端子
SPDT(1c)
V-5112E
○
O.T. 最小
1.3mm
M.D. 最大
1.2mm
长杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
SPDT(1c)
V-5911D
标准杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
1.47N
0.25N
3.2mm ＃187标签端子
15.3±1.5mm
1.3mm
1.2mm
SPDT(1c)
V-5912D
长杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
注. ◎：常备库存品；○：订货生产品(交货最长需两周时间)，无记号：完全订货生产品(详细情况请就近垂询本公司分
部、营业所)
F-20
● 高容量 V-52□□Q型(额定值16A，O.F.=1.96N，取得UL/CSA及VDE规格)
操作端
动作特性
项目
特性值
端子形状
电路构成
型号
销柱塞
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
操作端
动作特性
项目
特性值
端子形状
电路构成
型号
销柱塞
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
2.75N
0.49N
＃187标签端子
1.6mm
14.7±0.5mm
0.8mm
钎焊兼用
0.4mm
SPDT(1c) SPDT(1c)
V-5F910DN V-5F910EN
0.74N 0.12N 6.4mm 15.3±3mm 2.6mm 2.4mm
＃187标签端子
SPDT(1c)
V-5913D
短滚轮杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
2.94N 0.49N 1.6mm 20.6±0.8mm 0.8mm 0.4mm
1.96N
0.49N
1.6mm ＃187标签端子
14.7±0.5mm
0.8mm
0.4mm
SPDT(1c) SPNC(1b) SPNO(1a)
V-5210Q* V-5220Q* V-5230Q*
短杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
1.96N
0.49N
● 机械寿命为1,000万次以上。 ● 确保沿面距离在4mm以上。 ● 还备有已取得VDE规格认证的产品。 ● 可提供接点间隙为1mm型的产品(新产品)。
照片所示为销柱塞型微动开关。 详细尺寸请在图纸中确认。
■用途
·复印机，传真机，打印机 ·控制设备，自动售货机，汽车，小型自动机械 ·医疗设备，通信设备 ·计算机周边机器，终端设备 ·家电
长杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
0.59N 0.1N 6.4mm 15.3±3mm 2.6mm 2.4mm
＃187标签端子
SPDT(1c)
V-5213Q
短滚轮杠杆
O.F. 最大 R.F. 最小 P.T. 最大 O.P. O.T. 最小 M.D. 最大
＃250标签端子
SPDT(1c)
V-5010C
注： 关于交货期，请就近垂询本公司分部、营业所。 注： 需要单极常闭(SPNC)型、单极常开(SPNO)型产品时，请就近垂询本公司分部、营业所。
