广联达平法钢筋教学
广联达钢筋抽样以及平法计算规则的一些知识点
检查图纸数量是否正确，确定数量正确开始分析图纸。
分析建筑图，以立面（1轴开始为南立面，反之为北立面；A轴开始为东立面，反之为西立面）→剖面→平面→节点的顺序，不懂的构件标记，作图时解决。
一、新建工程1、工程名称注意计算规则，一经确定，无法修改，因此要看图纸要求的图集，如图纸没有明确标明的，可以咨询有关人士。
汇总方式需要注意的是，按外皮计算长度会长，中心线计算会短（自行考虑）。
2、工程信息设防烈度手动无法输入，只能选择。
檐高的高度确定为：从室外地坪开始，到结构板的顶标高，不能包含屋面做法。
其中，超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。
阶梯式建筑物（有高低不平的屋面结构板）按高层建筑的结构板顶标高计算檐高。
（只适用于平屋面）。
抗震等级一般在结构图，假如图纸没有给定抗震等级，可以只修改设防烈度以及檐高，按软件默认的抗震等级即可。
3、比重设置A6钢筋的比重改为0.26，即A6.5的钢筋比重，因为现场用的A6的钢筋直径为6.5.4、新建楼层首层底标高需要注意，不是室外地坪标高，也不是建筑标高，结构标高需要扣除建筑地面做法厚度。
建筑地面做法厚度可以在建筑总说明中找，没有的话，去结构图中找到柱表（剪力墙结构一样）。
各楼层高度柱表中均有表示。
地下楼层点基础层，点添加楼层。
其中有一列为板厚，这个影响的是绘图过程中，新建板构件时软件默认的板厚，可不调整。
基础层的层高可以根据绘图的简易程度确定，不影响最后的工程量。
楼层默认钢筋设置，抗震等级一般不用改（筏板基础除外，因为一般甲方会把筏板基础改成非抗震的计算），主要更改砼标号以及保护层厚度，在结构总说明中会给出相关信息。
剪力墙包含墙身、柱（暗柱、端柱）。
梁（连梁、暗梁、边框梁），因此墙柱、墙梁的保护层以及砼标号同剪力墙。
另外，楼梯的保护层以及砼标号无法在这里设置，要在单构件中单独修改保护层以及锚固设置。
二、工程绘制以先地上，后地下，先主体，后二次的顺序依次绘制，计算设置最后统一修改，对量时，一般会先对没有更改过计算设置的工程量。
广联达从计算设置学平法之七——基础主梁的计算设置介绍1[整理版]
![广联达从计算设置学平法之七——基础主梁的计算设置介绍1[整理版]](https://img.taocdn.com/s3/m/d00bd291690203d8ce2f0066f5335a8103d26655.png)
00从计算设置学平法之七00——基础主梁的计算设置介绍00基础主梁钢筋的计算主要是底部和顶部的贯通纵筋、底部非贯通纵筋、侧面纵向构造钢筋和箍筋的计算，算法主要来源于04G101-3；00一、算量基本方法：00一、底部和顶部贯通纵筋：00（一）端部外伸时底部和顶部贯通纵筋：00端部外伸时上部第一排纵筋和下部最底排纵筋伸至边缘弯折，弯折长度为12*d；底部非底排纵筋伸至边缘即可；上部非第一排纵筋不伸入外伸端，伸入支座对边弯折，弯折长度为12*d；计算规则来源于平法04G101-3第29页。
在软件中是通过基础主梁节点设置第一项“基础主梁端部外伸构造”来设置。
00注意：基础梁底部纵筋多于一排时用斜线“/”隔开，如：2B25/4B28；则表示底部最底排纵筋是4B28，底部第二排是2B25。
00（二）端部无外伸时底部和顶部贯通纵筋：00端部无外伸时，根据平法04G101-3第29页，要求基础梁底部和顶部纵筋成对连通设置，底部和顶部多出的钢筋伸至端部弯折，弯折长度为15*d；软件采用传统算法，底部和顶部第一排纵筋伸至对边弯折，弯折长度为h/2，其余钢筋伸至端部弯折，弯折长度为15*d。
软件中是通过基础主梁节点设置第二项“基础主梁端部无外伸构造”来设置。
00（三）基础主梁顶部有高差时纵筋的计算：00下部纵筋连续通过支座；低跨上部纵筋伸入支座内，伸入长度为la；高跨上部第一排纵筋伸入低跨梁内，伸入长度为la；非第一排纵筋伸入支座内la。
计算规则来源于平法04G101-3第30页。
在软件中是通过基础主梁节点设置第三项“基础主梁顶有高差构造”来设置。
00（四）基础主梁底部有高差时纵筋的计算：00上部纵筋贯穿支座；下部最底排纵筋伸入高跨梁内，伸入长度为la；非底排纵筋伸入支座内锚固，伸入长度为la；计算规则来源于平法04G101-3第30页。
在软件中是通过基础主梁节点设置第四项“基础主梁底有高差构造”来设置，在节点设置中输入放坡角度，底部钢筋计算时会按照角度计算斜长。
2024版广联达16G101平法培训课件
案例二
某高层建筑采用刚性连接方式，但在地震作用下节点核心区发生了严重破坏。经分析发现，该节点核心区的纵筋 配置不足，导致延性较差。针对这一问题，可以采取增加纵筋数量、提高纵筋强度等措施进行加固处理，同时加 强施工过程中的质量控制和验收工作。
2024/1/29
15
04
楼板配筋设计与施工技巧
2024/1/29
平法识图方法论述
2024/1/29
平法识图基本步骤
熟悉结构施工图，了解设计意图； 掌握平法图集和相关规范；识别剪 力墙构件的编号、类型、尺寸和配 筋等。
平法识图注意事项
注意区分不同构件的平法表示方法； 关注图纸中的说明和注释，理解设 计意图；注意检查构件之间的连接 和构造要求。
22
钢筋翻样技巧分享
4
平法发展历程
01
02
03
初期探索
20世纪90年代，我国结构 工程师开始探索平法表示 方法。
2024/1/29
逐步推广
进入21世纪后，平法逐渐 在建筑行业得到推广和应 用。
规范制定
随着平法的普及和应用， 相关规范标准也逐步完善。
5
基本原理与结构体系
基本原理
平法的基本原理是将结构构件的尺寸和配筋等，按照平面整体表示方法制图规 则，整体直接表达在各类构件的结构平面布置图上。通过平面布置图与标准构 造详图的配合，构成一套完整的结构设计。
剪力墙结构平法识图与钢筋 翻样技巧
2024/1/29
20
剪力墙结构类型及特点介绍
剪力墙结构类型
包括整体墙、小开口整体墙、联肢墙 和壁式框架等。
剪力墙结构特点
具有较高的侧向刚度，适用于高层建筑； 抗侧力性能优越，能有效抵抗风荷载和 地震作用；结构布置灵活，便于满足建 筑功能要求。
广联达钢筋GGJ9.0教师手册
2、新建工程注意事项
120分钟 120分钟
练习
3、新建楼层注意事项
4、总结性讲解 4、新建轴网注意事项
5、其它注意事项
6、软件重点功能总结：提炼软件重点功能
第 4 页，共 16 页
1、基础筏板厚度大于2 米 2、基础梁底与基础板底 4、柱基础 一平 40分钟 40分钟 层钢筋计算 3、基础梁顶与基础板顶 一平 4、练习其它形式基础插 筋计算
备注
30分钟 30分钟
1、引出基础层平面图及其计算条件 1、手工计算基础柱插筋 2、先手工计算柱插筋并总结手工计算思路，目的是说明计算钢筋量关键在于计算 1、手工计算钢筋的思路是什么 并总结思路 长度，为引出软件原理埋下伏笔（列出正确的计算结果和过程，通过与手工对 2、计算基础层钢筋需要考虑那些因素？ 比，引出软件处理原理；） 2、柱插筋 1、结合图集讲解如何正确计算基础柱插筋 的计算 2、锚固、搭接值的确定因素 2、基础柱插筋的计算 3、柱根的确定 1、钢筋的锚固、搭接值如何确定？ 4、柱基础插筋弯折长度a的以及纵向筋长度的计算，引出软件计算钢筋的原理和 操作流程
1、多肢箍如何拆分？
1、箍筋组合方式如何批量设置？ 2、箍筋长度计算公式如何调整？
20分钟 20分钟
10、 10、箍筋根 1、基础层及－1层 数计算 2、首层以上楼层
先手工计算，然后与软件计算公式进行对照 先手工计算，然后与软件计算公式进行对照
1、上层柱钢筋根数比下 注意事项： 注意事项： 层多 H边一侧加1根直径为22的螺纹钢筋 注意事项： 注意事项： 11、 11、纵向钢 2、上层柱钢筋直径比下 1、修改后的工程数据，再进行汇总时，数据还原怎 50分钟 50分钟 软件暂时处理不了，需要手工进行修改和调整，顺便讲解“锁定构件”和“解除 筋变化处理 层大 么办？ 锁定”功能的灵活应用 3、下层柱钢筋根数比上 注意事项： 注意事项： 层多 下柱比上柱多2根25圆的钢筋
广联达梁平法学习
从计算设置学平法之三——框架梁的计算设置介绍下面先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。
一、算量基本方法:框架梁的计算主要包括上部钢筋、下部钢筋、侧面钢筋、拉筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。
一、上部钢筋:(一)上通长筋:上通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折GGJ2009中，楼层框架梁的弯折长度取自【楼层框架梁端节点】，可根据实际情况调整。
屋面框架梁的弯折长度取自【屋面框架梁端节点】，也可根据实际情况调整弯折值。
（二）支座钢筋：中间支座：支座筋=搭接+伸入跨中长度+支座宽+伸入跨中长度+搭接端支座：支座筋=搭接+伸入跨内长度+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。
第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第6项、第7项和第8项。
当左右跨不等时，伸入小跨内负筋的L取值为计算设置第9项。
如果支座钢筋与跨中钢筋相同，软件可以自动连通计算。
（三）跨中钢筋：跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。
如果原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。
上部非通长筋与架立筋的搭接长度取计算设置第5项。
二、下部钢筋：（一）下通长筋：下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。
（二）下部钢筋：（1）下部钢筋中间支座：下部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。
（2）下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第11项。
三、楼层框架梁的变截面计算：GGJ2009中，楼层框架梁的变截面计算，软件内置了3个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。
广联达软件-基础钢筋学习资料

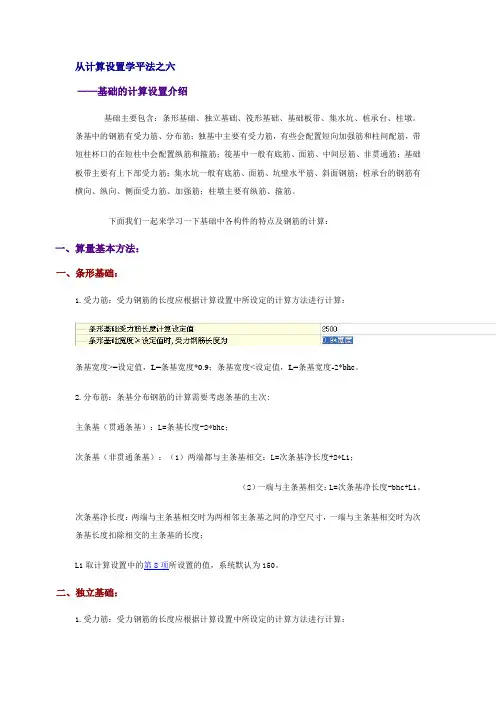

从计算设置学平法之六——基础的计算设置介绍基础主要包含：条形基础、独立基础、筏形基础、基础板带、集水坑、桩承台、柱墩。
条基中的钢筋有受力筋、分布筋；独基中主要有受力筋，有些会配置短向加强筋和柱间配筋，带短柱杯口的在短柱中会配置纵筋和箍筋；筏基中一般有底筋、面筋、中间层筋、非贯通筋；基础板带主要有上下部受力筋；集水坑一般有底筋、面筋、坑壁水平筋、斜面钢筋；桩承台的钢筋有横向、纵向、侧面受力筋、加强筋；柱墩主要有纵筋、箍筋。
下面我们一起来学习一下基础中各构件的特点及钢筋的计算：一、算量基本方法：一、条形基础：1.受力筋：受力钢筋的长度应根据计算设置中所设定的计算方法进行计算：条基宽度>=设定值，L=条基宽度*0.9；条基宽度<设定值，L=条基宽度-2*bhc。
2.分布筋：条基分布钢筋的计算需要考虑条基的主次:主条基（贯通条基）：L=条基长度-2*bhc；次条基（非贯通条基）：（1）两端都与主条基相交：L=次条基净长度+2*L1；（2）一端与主条基相交：L=次条基净长度-bhc+L1。
次条基净长度：两端与主条基相交时为两相邻主条基之间的净空尺寸，一端与主条基相交时为次条基长度扣除相交的主条基的长度；L1取计算设置中的第8项所设置的值，系统默认为150。
二、独立基础：1.受力筋：受力钢筋的长度应根据计算设置中所设定的计算方法进行计算：还需要考虑钢筋的弯折设置：基础底长>=设定值，L=基础底长*0.9+2*Lw；基础底长<设定值，L=基础底长-2*bhc+2*Lw。
三、筏形基础：说明：基础板带的算法同筏板钢筋的算法，当遇到筏板变截面时，按照相应的筏板变截面节点计算；当筏板钢筋遇基础梁构件时，按照梁板式筏形基础节点计算；当筏板钢筋遇剪力墙构件时，按照平板式筏形基础节点计算，在此主要讲述梁板式筏板钢筋的计算。
1.端部构造：（1）端部等截面外伸：（2）端部变截面外伸：节点一：节点二：（3）端部无外伸节点：（4）中层钢筋端头节点（包含遇集水坑的情况）：2.变截面部位构造：（1）筏板顶部有高差：（2）筏板底部有高差：（3）筏板顶部、底部均有高差顶：顶部、底部的钢筋均按相对应的节点计算；（4）中间层钢筋变截面构造：3.筏板遇集水坑：按下图节点计算：4.筏板遇承台、独基、柱墩：按下图节点计算：相关计算原则：筏板钢筋扣减独立基础、桩承台：（1）当独基或桩承台与筏板顶面和底面都相交时，按实际的三维体计算筏板钢筋扣独基和承台；（2）当筏板/板的底标高与承台/独立基础相交或相切，则底筋取属性设置，且从筏板/板底标高与承台/独立基础相交位置进行扣减；筏板钢筋扣减柱墩：（1）对于下柱墩，优先按与筏板底标高相交的范围，计算筏板钢筋的扣减；当与筏板底面不相交，而与顶面相交时，按与顶面相交的范围计算钢筋扣减；（2）对于上柱墩，优先按与筏板顶标高相交的范围，计算筏板钢筋的扣减；当与筏板顶面不相交，而与底面相交时，按与底面相交的范围计算钢筋扣减。
广联达钢筋平法讲座PPT
柱是梁的支座
基础梁是柱的支座
•梁
框架梁注写方式
框架梁的平法注写方式分为：平面注写方式（ p22）和截面注写方式两种（p27、32） 平面注写方式：
梁
03G101-1P22~27
平面注写方式
构造及配筋信息： 1、梁编号
集中标注
2、截面尺寸 3、箍筋 4、上部贯通筋或架立钢筋
平面注写方式
5、侧面纵向构造钢筋或受扭 钢筋 6、梁顶面标高高差
下部不伸入支座钢筋计算
下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长
03G101-1
梁 柱 墙
框架柱列表注写方式
柱
03G101 1P10 －
框架柱截面注写方式
柱
03G101 1P11 －
屋面 4 3 2 1 -1 层号
15.870 12.270 8.670 4.470 -0.030 -4.530 标高（m） 3.6 3.6 4.2 4.5 4.5 层高
• 采用机械连接（如直螺纹 套筒）时， 长度=层高-500-板厚+Lae • 纵筋根数：按图数
暗柱箍筋和拉筋计算
• 箍筋计算：
(梁宽 + 梁高 - 4 * 保护层) * 2 + 11.9*d*2+8*d
• 拉筋计算：
长度：墙厚-保护层*2+2d+1.9d*2+max（ 75，10d）*2
根数：层高/拉筋间距+1（在基础 部位，另外再增加2根或按图纸 设计）
纵筋长=层高-500+500 纵筋采用机械连 接时：
暗柱纵筋计算-中间层
中间层纵筋长度=层高 +与上层钢筋进行搭 接 • 采用绑扎连接时， 长度=层高+1.2Lae • 采用机械连接（如 直螺纹套筒）时， 长度=层高-500+500
广联达钢筋算量教程钢筋知识点串讲
在质量检测与验收阶段，钢筋算量可以作为评估工程质量的重要依 据。
04
CATALOGUE
钢筋案例分析
基础结构的钢筋算量
总结词
基础结构钢筋算量是整个钢筋工程的核心，需要掌握基础 结构的组成和受力特点，以及钢筋的布置和计算方法。
详细描述
基础结构的钢筋算量是整个钢筋工程的基础，需要了解基 础结构的组成和受力特点，掌握基础梁、桩基、筏板等基 础构件的钢筋布置和计算方法，以及各种基础形式的钢筋 构造要求。
筋等。
布置钢筋
在相应的构件上布置钢筋，并 确保符合规范要求。
调整钢筋长度
根据实际情况，调整钢筋的长 度，以满足施工需求。
检查布置结果
检查布置的钢筋是否符合设计 要求，是否存在冲突或遗漏。
钢筋的调整与修改
修改钢筋属性
根据需要，修改钢筋的规格、直径、 间距等属性。
调整钢筋位置
调整钢筋在构件中的位置，以满足施 工要求。
总结词
基础结构的钢筋算量需要结合实际情况，考虑地质条件、 荷载分布等因素，合理选择计算模型和参数，确保计算结 果的准确性和可靠性。
详细描述
在进行基础结构的钢筋算量时，需要充分了解地质勘察报 告、设计图纸等相关资料，根据实际情况选择合适的计算 模型和参数，如弹性地基梁、弹性地基板等，并考虑地质 条件、荷载分布等因素对计算结果的影响。
广联达钢筋算量教 程钢筋知识点串讲
目 录
• 钢筋基础知识 • 钢筋建模 • 钢筋算量 • 钢筋案例分析 • 常见问题与解决方案源自01CATALOGUE
钢筋基础知识
钢筋的种类与规格
钢筋种类
热轧钢筋、冷轧钢筋、预应力钢筋等。
钢筋规格
直径、强度等级、屈服点等。
平法讲座-广联达
04G101-4P5
贯通纵筋注写方式
1、贯通筋前用B代表下部，以T代表上部，B&T 代表下部与上部；
板
2、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头， 两向贯通纵筋配置相同时以X&Y打头；
04G101-4P5
3、当为单向板时，另一向贯通的分布筋可不必 注写，而在图中统一注明；
4、当在某些板内配置有构造钢筋时，则X向以 Xc，Y向以Yc打头注写(例如：纯悬挑板的下 部)；
悬臂梁钢筋03G101-1P66
单面悬挑梁钢筋构造
梁
普通梁端支座构造03G101-1p65
5
当为直形非框架梁时，
下部纵筋锚入主梁内：
光面钢筋为15d（注解
6），带肋钢筋为12d；
梁
当为弧形非框架梁时， 下部纵筋锚入主梁内la，
La
当无法直锚时，伸至主 梁对边向上弯折15d。
上部纵筋伸至主梁对边
向下弯折15d。
板
（04G101-4P25）
板受力筋计算
板底钢筋根数计算
板
板负筋计算
板负筋长度的计算04G101-4 P30
板
板负筋计算
中间支座负筋长度计算
板
板负筋计算
板负筋的根数计算
板
分布筋计算
端支座负筋的分布筋长度计算
板
分布筋计算
端支座负筋的分布筋根数计算
板
分布筋计算
中间支座负筋的分布筋计算
框架梁支作负筋
框架梁端支座负筋
梁
框架梁中间支座负筋构造
通长钢筋
梁
此处的上部第一排负筋伸入跨中的长度为ln/3，第二排负 筋伸入跨中的长度为ln/4，ln的取值为该支座左右两侧的 最大跨的净跨长度。
广联达钢筋实战培训快速学会钢筋算量方法[详细]
