可程式恒温恒湿试验机

使

用

说

明

书

** 承蒙贵公司购买本公司产品. 谨表忠心感谢.

** 本机器主要是对待测产品进行高低温、温湿度模拟环境之试验,此说明书就该装置及其用法加以说明.

** 虽然操作使用简单, 但操作错误会引起意外事故. 缩短装置的寿命, 降低其性能.

因此, 恳请在使用前务必仔细熟读本说明书. 做到正确使用.长期爱护.

** 请保存好此说明书.

【前言】

感谢您购买本公司微电脑可程式恒温恒湿环境试验机。

恒温恒湿炉又称模拟环境试验机，其可靠度、精确度和稳定度及为重要。

本公司生产之全自动恒温恒湿炉是以用户满意为宗旨，以产品质优耐用为目的，积累多年丰富生产制造经验，广泛吸收用户意见，经多次技术改进之优良产品，选用之部件可靠性高，品质优良，能保证各式产品性能的可靠度、稳定度和精确度，故用户可放心使用。

除本产品外，本公司还制造生产各式高温老化箱、冷热冲击试验机、高低温、超低温测试设备试验机，并提供附件、安装及售後服务等。

说明书是机器的使用指南，本手册详细说明如何安装、操作程式、保养方法与简单的故障维修，及使用注意事项。请仔细阅读本手册, 并依照规定的程式操作, 可使您每次皆能顺利地操作使用。请谨记注意事项可免除机器因人爲操作不当而故障,正确的保养方法可延长机器寿命。在设置运行维护、保养、检查之前，请务必详细阅读此说明书，熟记有关事项之後，方可操作和检查机器，以便正确的操作和使用延长机器寿命。

本公司各类産品均经过严格的品质检验才出厂, 您可放心使用, 若有任何困难或问题,请与代理商联系或直接通知本公司

目录

一.性能规格

二.系统结构

三.工作原理

四.机械结构

五.机器要求设备.

六.机器安装场所及安装方法

七.机器电源配置及安装方法

八.使用前注意事项

九.运转程式

十.保养注意事项

十一.运转注意事项

十二.随机配件

十三.故障实例

十四.品质保证

十五.本机基本参数

一．性能规格：

1．机器型号：AH-100-40C

2．温度范围：-40℃ -- 150℃

3．湿度范围：20 — 98 %RH

*注意：请参考湿度使用范围！

4．温湿度控制精度：±℃；±％RH.

*注意：以上#2～4项之性能保证，需於温度感测稳定30分钟後测量！

5．温湿度分布均匀：±℃；±％.

*注意：以上#5项之性能保证，需距测试区每一壁面1/6位置测量，且需於温湿度稳定30

分钟後测量！

6．内箱尺寸：40×50×50cm(W×H×D)

7．外箱尺寸：92×160×97cm(W×H×D)

8．电源：220V（AC）/.

二. 系统结构

1、冷冻系统:多段自动负载容量调整技术。

a.压缩机:法国原装进口“泰康”全密闭式高效率压缩机

b.冷媒:环保冷媒R404A

c.冷凝器:风冷式冷凝器

d.蒸发器:鳍片式自动负载容量调整

e.附件:乾燥剂,冷媒流量视窗,修理伐,高压保护开关

f.膨胀系统:毛细管容量控制之冷冻系统

g.制冷辅助件：

电磁阀；过滤器；压力控制器（DANFOSS）；截止阀；等制冷配件均采用进口件。

2、电子系统（安全保护系统）

a. 过零点闸流体功率控制器2组（温,湿度各1组）,

b. 空焚防止开关2组

c. 缺水保护开关1组

d. 压缩机高压保护开关

e. 压缩机过热保护开关

f. 压缩机过电流保护开关

g. E-16快速保险丝2只

h. 无熔丝开关保护

i.线路保险丝及全护套式端子

ii.缺水警报

3、风道系统

ａ．采用台制60W加长不锈钢轴蕊.

ｂ．多翼式不锈钢朱茏，加快热湿循环量.

4、加热系统：鳞片式不锈钢电热管.

5、加湿系统：UL型不锈钢加湿管.

6、感测温系统：采用不锈钢SUR#304 Pt100两支，干湿球对比输入经Ａ/D转换测温测湿.

7、水路系统

内藏式不锈钢水箱20L 1只.

自动供水装置（由下层往上层抽水）.

缺水指示警报.

8、控制系统

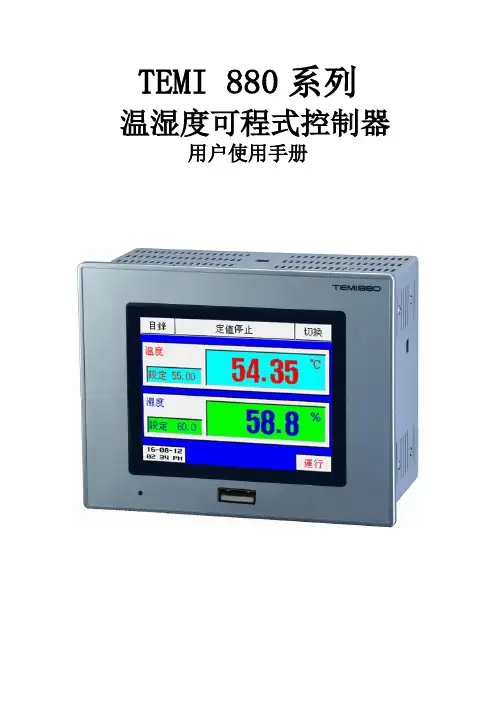

控制系统采用微电脑液晶显示880可程式控制器,背光可调,温湿度同时可程式控制,具120组程式1200段次记忆,每段99Hour59Min,可任意分割设定,并附多组

PID控制功能

a.控制器规格:

精度:温度±℃＋1digit 、湿度±1%＋1digit

解析度:温度±,湿度±%.

温度斜率:～可设定

具有上下限待机及警报功能

温湿度入力信号选择PT 100Ω×2（干球及湿球）

温湿度变换出力:4～20MA

9组控制参数设定,自动演算

干湿球自动校正

b.画面显示功能:

采画面对谈式,无须按键输入, 萤幕直接触摸选项

温湿度设定（SV）与实际（PV）值直接显示

可显示目前执行程式号码,段次,剩余时间及循环圈次数

运转累计时间功能

温湿度程式设定值以图形曲线显示,具即时显示程式曲线执行功能

具单独程式编辑画面,每页最少可输入5个段次温湿度及时间

中英文可任意切换。

故障提示画面及显示功能。

萤幕可作背光调整

萤幕显示保护功能可作定时，TIMER或手动关闭设定.

C.程式容量及控制功能:

可使用的程式组:最大120个PATTEN

可使用的记忆容量:共1200 SEGMENTS

可重复执行命令:每一个命令可达999次

程式之制作采对谈式,具有编辑、清除、插入等功能

SEGMENTS时间设定0～99Hour59Min

具有断电程式记忆,复电後自动啓动并接续执行程式功能

具R232通讯介面

程式执行时可即时显示图形曲线
