高二通用技术 流程与设计课件

1、认识流程
流程的含义 流程是一项活动或一系 列连续有规律的事项或行为 进行的程序。
也可以把流程理解为为了一定的目的 去做事情的顺序。
准确安排家庭住房的简单装修流程 提示： （1）地板铺设（包括自制家具的制作）； （2）油漆地板、木制家具等； （3）浴缸、抽水马桶的安装，地砖、墙砖 的铺设； （4）粉刷墙面； （5）水电管线（网线、电话线、电视信号 线、电线、开关插座等）的安装。
工艺优化 成本优化
技术优化 质量优化
流程图
取茶具 取茶叶 清洗茶具 泡 茶 装 水 喝 茶 烧 水 清 理
思考
这个流程可否改进？如何改进？
流程的优化:
１. 流程的优化 在流程的设计和实施过程中，要对流程进行不 断的改进，以期取得最佳的效果，这样的改进 过程称为流程的优化． ２. 流程优化的目的 提高工作效率，降低成本，降低劳动强度，节 约能耗，减少环境污染，保证安全生产等
②考虑与材料，设备，工艺，人员，资金，环 境等的关系；
学生活动：请大家分别为下面的流程优化 分类举一个案例
工期优化
很多工地为了台风来之前完成工程，实行 “三班倒”的方式 以前防腐防锈都用油漆，现在都用电镀或 者淬火 邮递员投递路线的优化 以前交水电费要去指定的地方交，现在可 以通过银行转帐 铁和其他金属制成合金，强度更强，质量 更轻，耐腐蚀
⑤质量优化
Ｐ58洗衣流程如何优化？
通过对流程的内在机理的研究，采用新的设计理 念，最终减少了残留在衣服中的洗涤剂，达到提 高洗衣质量的目的
试一试：2005年海南移动从建立服务体系、 完善服务流程入手，实施了“流程穿越”项 目，让公司的决策者、管理者和流程制订者 深入基层，亲身体验业务受理的全过程，查 找服务流程中存在的问题，从而来推动业务 流程的优化及再造。这个案例说明该公司重 点在进行（ ）。 A、工期优化 B、技术优化 C、成本优化 D、质量优化
7、下列流程中，存在时序上错误的是（ ）。 A．早上起床洗漱：洗脸 刷牙 吃饭 B．水稻播种：插秧 拔秧 C．银行取款：递存折 报取款数目 输入密码 签字 D．种树：挖小坑 放树苗 培土 浇水
取款
5、流程图的识读和分析：II
识读流程图的要点： ⑴找流程的环节，明确每个环节的功能和作用； ⑵弄清流程中时序的体现与特征； ⑶流程是技术的核心概念之一。 不同的流程，产生的效益往往不同， “理解流程就是质量”、 “流程就是效益”等。
洗衣服 1小时
22.小明中午在家烧菜做饭，为父母准备一顿中餐。他
完成的事项有：淘米、洗菜、切菜、烧菜汤、烧饭、 炒菜。可小明家只有一个煤球炉，如果按以上顺序完 成，各段花费时间如下图。请你根据所学的流程知识， 设计合理的流程。
提 问
如何设计泡茶流程
材料：龙井，纯净水 设备：茶具，电热壶 工艺：泡茶
３. 流程优化的指标 工期优化，工艺优化，成本优化，技术优化， 质量优化等 ４. 学习流程优化分类 ①工期优化
取茶具 取茶叶
清洗茶具 泡 茶 烧 水
装 水 喝 茶 泡茶
烧 水 清 理 喝茶
①
装水
②
③
⑤ ④
⑥
⑦
清理
⑧
取茶具
清洗茶具
取茶叶
②工艺优化
Ａ．切削法
下 料 切 削 钻 孔 检 查
Ｂ．少切削法
6、流程设计应考虑的基本因素：II 总体上：流程设计应该要研究内在属性与规律。 具体的：流程设计的基本因素主要有材料、工艺、设备 人员和资金、环境等。 材料：不同的材料有不同的加工处理方法。 工艺：不同产品的工艺要求各异，流程设计也不同。 设备：生产设备的水平往往决定了流程的自动化水平。 人员和资金：不同的技术水平和必要的资金影响生产的过程、 质量和周期。 环境：关注生产过程对环境的污染以及环境对生产的反作用。
1．下列图表中，不属于流程图的是〔 〕 A．列车运行时刻表 B．学校课程表 C．产品加工工序表 D．零件的三视图 2、下面关于流程中环节和时序的说法正确的是（ ） A．有些流程环节的时序是可以调整的 B．任何流程环节的时序都不能调整 C．时序依附于环节 D．时序就是完成一个流程的时间
3．小强家的木质书桌桌面已经严重掉漆，而且有很多地方坑洼 不平，他决定对桌面进行简单的维修。下列维修工序中最合理 的是（ ） A．上漆刨平打磨 B．刨平打磨上漆 C．打磨上漆刨平 D．上漆打磨刨平 4、同样炒一种菜，若在出锅前放碘盐，碘的食用率可达62.3% 炸锅时放碘盐，碘的食用率仅为18.7%， 这个事例说明科学合理的流程对生活有什么意义？（ ） A．提高工作效率 B．提高生活质量 C．减少生活中的盲从 D．使生活更为安 全
环节和时序
房屋的室内装修过程经历了一系列具体的 阶段，我们把完成某个具体目标、组织某 项生产或某个活动过程的若干阶段或小的 过程叫做环节。 家庭住房装修的各个步骤都有开始时间和 持续时间，而且这一系列步骤都是按一定 的先后顺序进行的。我们把这种时间上的 先后顺序叫做时序。
油漆家具
帖砖
粉刷墙壁
装电线
④技术优化
从银行存取款→自动存取款机存取款
存款机存款流程 1、 在“入卡口”处插入贵卡。 2、在“入钞口”处靠左边逐张 放入平整的钞票，每次最多可 以存入十张人民币。
3、触摸屏幕上“确认”或“取消”处以确认或放弃此次存 4、完成交易，取回磁卡和回单。存款已记入您的帐户。 5、如需继续存款，请按以上说明重复进行。 交水电费流程的优化
时序和环节的特点
1、流程： I 是一项活动或一系列连续有规律的事项或行为进行的程序。 也可以把流程理解为为了一定的目的去做事情的顺序。 2、环节 II 完成某个具体目标、组成某项生产或某个活动过程的若干 阶段或小的过程称为环节。
3、时序： II 流程中各个环节在时间上的先后顺序叫做时序 (时序——箭头，数字序号，时间)。
案例分析：软皮椅的生产流程
• • • •
这个生产流程图表达的具体内容 是什么
1、①是生产准备环节 2、②是加工环节 3、③是组装、检验和包装环节 4、①②③里又细分出各个小环 节 • 5、这些环节间的时序安排，有 的串行、 有的并行
结合案例分析说明流程中工序的 作业方式——串行和并行的含义。 串行工序：依次进行的工序。特 点是上一道工序完成之后才能进 入下一道工序。 并行工序：可以同时进行的工序。
流程设计的步骤 ①确定目标，明确任务 ②分析基本因素 ③明确主要事项(步骤) ④确定环节、时序 ⑤画出流程图 ⑥流程优化
小铁锤的锤头加工流程图： 下料→划线→锯削→锉削→划螺孔中心线→ 钻孔→攻丝→倒角→淬火→电镀。 小铁锤的锤柄加工流程图： 下料→磨削圆头→板牙套丝→电镀。
流程的设计: II 现要制作一个挂吊兰的支撑架（见右图）并固定到墙上，为 了有序完成制作，请你进行流程设计，写出需要考虑哪些基 本因素，并画出流程图。 流程设计的主要因素 1）材料：普通圆钢、铁板。 2）工具与设备：电焊机、钢锯、 台钻、台虎钳、冲击电钻、起子等 3）加工方法：用钢锯下料，台钻 打孔，电焊机焊接，油漆，安装。
关于流程
Process
2017/2/27
1
பைடு நூலகம்
流程的含义

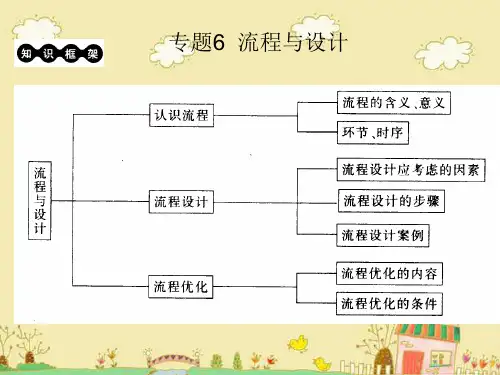

流程的意义 时序、环节 阅读简单流程图 绘制流程图 流程与设计
I
I II II II
分析流程设计应考虑的因素
简单流程的设计 流程优化的主要内容 流程优化的所应考虑的主要问题 对生活或生产简单流程进行优化
II
II II I II
观 察： 自 行 车 前 轮 装 圈 上 轴 的 过 程
试一试、我国古代中医经过长期的实践，总 结出了一套比较科学的诊断工作流程：望诊 －>闻诊－>问诊－>切诊－>处方；但是现 在，中医的诊断也借助西医的物理检验手段 来加强中医的诊断准确度，这样的流程优化 属于（ ）： A 工期优化 B 技术优化 C 成本优化 D 质量优化
６. 流程优化的条件 流程优化与材料，设备，工艺等有着密切 的关系 ７. 如何进行流程优化？ ①抓住主要矛盾，突出重点指标，综合权 衡考虑；
下料
划线
钻孔
焊接
油漆
安装

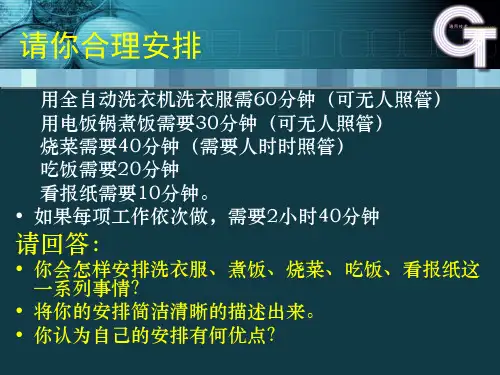

合理安排一天的工作
