水电站及讲义水电机组的控制
水电站机组自动调速控制技术研究
水电站机组自动调速控制技术研究一、引言水电站是利用水能进行发电的重要能源设施之一，机组自动调速控制是保证发电机组运行稳定和发电效率的关键。
本文将对水电站机组自动调速控制技术进行研究与探讨。
二、水电站机组自动调速控制的意义水电站机组自动调速控制技术的应用对于提高水电站的发电效率、保证电网的稳定性具有重要意义。
自动调速控制系统可以根据电网负荷情况自动调节发电机转速和功率输出，实现最佳运行状态。
三、自动调速控制系统的组成1. 传感器自动调速控制系统中的传感器用于感知发电机组运行状态和环境参数，包括转速、转矩、温度、压力等。
传感器将这些参数转化为电信号，供控制系统使用。
2. 控制器控制器是整个自动调速控制系统的核心部分，它根据传感器的反馈信息进行运算和判断，控制发电机组的转速和功率输出。
控制器通常采用嵌入式系统，具有高速运算和精确控制的能力。
3. 执行器执行器根据控制器的指令，对发电机组进行调节。
常见的执行器包括调节阀和变频器，它们可以改变水轮机的进水量和转速，实现发电机组的调节。
四、自动调速控制系统的工作原理自动调速控制系统的工作原理是通过不断感知和判断发电机组的运行状态，并根据电网负荷情况调节发电机组的转速和功率输出，以达到最佳运行状态。
具体步骤如下：1. 传感器感知和采集发电机组的运行状态参数，包括转速、转矩、温度、压力等。
2. 控制器根据传感器的反馈信息进行运算和判断，判断发电机组当前的运行状态，并计算出调节量。
3. 控制器将调节量转化为控制信号，发送给执行器。
4. 执行器根据控制信号进行调节，改变发电机组的转速和功率输出。
5. 循环反馈，不断感知和调节，使发电机组保持最佳运行状态。
五、自动调速控制系统的优势与挑战自动调速控制系统相比于传统手动调节具有很多优势，如精确控制、高效稳定、自适应调节等。
然而，也存在一些挑战，如传感器的准确性、控制算法的优化、系统的可靠性等问题需要解决。
六、发展趋势与应用前景随着科技的进步，自动调速控制技术在水电站中的应用越来越广泛。
水电站机组LCU控制流程设计及实施
水电站机组LCU控制流程设计及实施随着水电站的数字化转型，水电站机组的控制流程设计及实施越来越重要。
水电站机组的LCU（Local Control Unit）是机组的关键控制设备，其控制流程的设计和实施直接影响机组的效率和安全性。
本文将探讨水电站机组LCU控制流程设计及实施的相关内容。
一、水电站机组LCU的概述水电站机组LCU是水电站机组的局部控制设备，用于控制机组的启停、调速、启动机等操作。
LCU由多个PLC（Programmable Logic Controller）组成，可以进行安全控制、设备状态监测和参数调节等功能。
随着数字化技术和网络技术的发展，LCU也逐渐实现了远程控制、远程监测和数据交互等功能。
1.安全性优先水电站机组的安全控制是最重要的，因此在控制流程设计中要把安全控制放在第一位。
例如，在机组运行过程中，必须实时监测机组的转速、水位、油压等参数，一旦出现异常，立刻停机并发出警报。
同时，在启动、停机、调速等操作中也要设置多层保护措施，确保机组运行的安全性。
2.自动化程度高为了提高机组的效率和节约人力资源，水电站机组LCU的控制流程要尽可能地自动化。
例如，在启动机组时，可以通过PLC自动控制空气、燃油和点火等步骤，从而实现快速启动机组。
在调速过程中，可以使用PID控制算法，实现机组转速的平稳调节。
3.易操作性强在LCU的控制流程设计中，易操作性也是一个重要的考虑因素。
操作简单、易懂的界面和操作流程能够减少人为操作失误的风险，提高机组的稳定性和安全性。
例如，界面上应该清晰明了地显示机组的运行状态，操作流程也应该尽可能简单化。
1.编写控制流程图在控制流程实施前，需要编写控制流程图，详细描述控制流程的流转和控制条件。
流程图的编写是控制流程实施的基础，只有清晰明了的流程图才能保证控制流程的顺利实施。
编写控制程序代码是将控制流程变成现实的关键步骤。
程序代码的编写应当符合设计要求、易维护和易扩展。
水电站水轮发电机组运行及维护要点
水电站水轮发电机组运行及维护要点摘要：在科技日新月异的背景之下，我国水电建设发展迅速，水电站逐渐地成为我国电能供应的主要来源之一。
在水电站的建设过程中，水轮发电机组作为水电系统的重要组成部分，其运转质量对于整个水电系统的运作质量有着直接的影响。
关键词：水电站；水轮发电机组；运行维护；必要性随着科技的快速发展，我国在水电建设方面取得了很多成就。
在水电站运行的过程中，必须定时对设备进行维护与检修，才能够保证设备处于正常的运行状态，同时这也是保证水电站安全运行、电能稳定供应的基础。
但是，从水电站设备的运行来看，设备在使用的过程中，会受到多种因素的影响，所以对其进行有效的维护，才能够将故障扼杀在萌芽状态。
1 水轮发电机组运行中存在的问题1.1 温度过高引发的问题从水电站的建设来看，水路发电机组处于运行状态时，随着时间的推移，温度就会不断的升高，在机电设备的温度达到一定高度时，就会对水轮发电机组产生一定的损耗，这就会影响水轮发电机组的正常运行，带来较大的损失。
1.2 轴承甩油造成的问题从水电站运行的过程来看，经常存在甩油的问题，如是长期存在甩油的现象，不仅会浪费资源，还会带来较大的损失。
首先，当水轮发电机组存在甩油的问题，便会造成定子线圈的外层出现渗油的情况，当渗油的问题过于严重时，通风孔就会被堵塞，影响设备的运行。
在此情况下，水轮发电机组在运行时，随着温度的升高，就会缩短定子线圈的使用寿命，由于通风孔堵塞，定子线圈的保养难度也随之加大，在成巨大的经济损失。
其次，甩油问题的存在，还会对定子线圈的绝缘性能产生一定的影响，导致一系列问题的出现，最终影响水电系统的正常运行，带来巨大的经济损失。
1.3 并网运行时存在的问题在目前，水轮机运行的方式主要有额定运行方式、并网运行方式等。
而在采用并网运行方式时，需要具备以下条件，才能够保证并网运行的质量。
一是发电机出口的电压与系统的电压的误差必须在5%以下；二是发电机的电压相位需要与系统保持一致；三是发电机的频率需要与电网的频率一致；四是发电机的相序需要和系统的相序一致。
水电站机组LCU控制流程设计及实施
水电站机组LCU控制流程设计及实施1. 引言1.1 研究背景水电站是我国重要的清洁能源发电方式，对于保障能源安全、减少环境污染具有重要意义。
水电站机组LCU控制流程设计及实施是水电站运行的关键环节之一，直接影响到机组的安全稳定运行以及电力的稳定供应。
随着科技的不断发展和水电站的规模化发展，机组LCU控制流程的设计和实施变得越来越复杂和关键。
目前国内外对于水电站LCU控制流程设计的研究仍处于起步阶段，对于如何有效设计和实施机组LCU控制流程尚缺乏系统性的总结和研究。
开展水电站机组LCU控制流程设计及实施的研究具有重要的理论意义和实际价值。
通过深入研究水电站LCU控制流程设计的过程和方法，可以为提高水电站机组的运行效率、减少事故发生提供有力支撑。
研究水电站LCU控制流程的设计和实施过程中所遇到的问题，可以为未来水电站LCU控制流程的优化和完善提供参考和借鉴。
1.2 研究意义水电站机组LCU控制流程设计及实施是水电厂重要的技术环节，对于水电站的安全稳定运行具有重要的意义。
通过对LCU控制流程的研究和设计，可以提高水电站机组的控制效率和精度，进而提高水电站的发电效率，节约能源资源，降低生产成本。
在实施过程中，可以提高水电站机组的自动化程度，减少人工干预的可能性，从而提高生产安全性，促进水电站的可持续发展。
通过对LCU控制流程实施效果的评估，可以为水电站今后的技术改进和发展提供参考和借鉴，为水电行业的技术创新和进步提供支持和保障。
水电站机组LCU控制流程设计及实施的研究具有重要的现实意义和发展潜力，对于提升水电厂的整体运行水平，推动水电行业的发展具有重要意义。
深入研究LCU控制流程设计及实施是当务之急，对于实现水电站的高效运行和可持续发展具有重要的意义和价值。
1.3 研究目的本文旨在探讨水电站机组LCU控制流程设计及实施过程中的关键问题，通过对现有实施方案的分析和总结，提出针对性的解决方案，并对实施效果进行评估。
水电站及水电机组的控制
➢ 反击式水轮机 利用水流的势能与动能做功的水轮机
为反击式水轮机。分为混流式、轴流式、 轴流转浆式、斜流式水轮机，按其结构 还可分为定桨式和转桨式
水电站及水电机组的控制
➢水斗式水轮机
恒压水轮机 高水头，水头变幅300m~1800m 三大基本组成部件：喷嘴、转轮、机壳
水电站及水电机组的控制
2.4.2 变压器
一 般 机 组 的 发 电 电 压 为 6KV~20KV ， 但在远距离传输中，为尽量减少线路损 耗 ， 传 输 电 压 可 达 到 500KV 以 上 。 所 以 需用变压器将发电机的输出电压升高到 输送电压，水电站的主变压器一般多为 升压变。
水电站及水电机组的控制
水电站及水电机组的控制
（3） 隔离开关与断路器之间操作闭 锁关系
分操作：先分断路器，再分隔离开关 合操作：先合隔离开关，再合断路器
水电站及水电机组的控制
（4）母线 连接发电机和变压器的回路
水电站及水电机组的控制
2.4.4 变电站
变电站的设备组成：
➢ 输入线
➢ 输出线
➢ 母线
➢ 变压器
➢ 高低压开关设备和避雷器
基本组成部件：蜗壳、座环、导叶、 转轮、尾水管。
水电站及水电机组的控制
推力导轴承的安装位置
立式混流式水轮机推力导轴承的安装位置：
➢
1个推力轴承，一般安装在发电机转子下部，有时
在水轮机蜗壳以上
➢
2个推力轴承，一般一个安装在发电机轴顶部，另
一个在水轮机轴顶部
水电站及水电机组的控制
➢轴流式水轮机
轴流式水轮机 —水流为轴向流动的反击式型水轮机。
水力发电原理及水电站概况

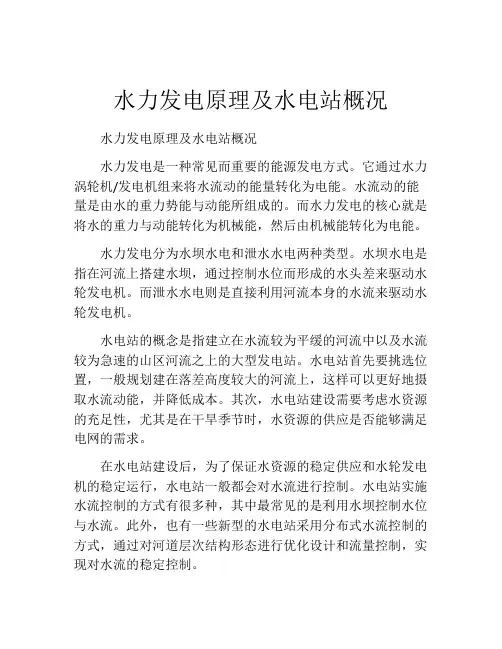

水力发电原理及水电站概况水力发电原理及水电站概况水力发电是一种常见而重要的能源发电方式。
它通过水力涡轮机/发电机组来将水流动的能量转化为电能。
水流动的能量是由水的重力势能与动能所组成的。
而水力发电的核心就是将水的重力与动能转化为机械能，然后由机械能转化为电能。
水力发电分为水坝水电和泄水水电两种类型。
水坝水电是指在河流上搭建水坝，通过控制水位而形成的水头差来驱动水轮发电机。
而泄水水电则是直接利用河流本身的水流来驱动水轮发电机。
水电站的概念是指建立在水流较为平缓的河流中以及水流较为急速的山区河流之上的大型发电站。
水电站首先要挑选位置，一般规划建在落差高度较大的河流上，这样可以更好地摄取水流动能，并降低成本。
其次，水电站建设需要考虑水资源的充足性，尤其是在干旱季节时，水资源的供应是否能够满足电网的需求。
在水电站建设后，为了保证水资源的稳定供应和水轮发电机的稳定运行，水电站一般都会对水流进行控制。
水电站实施水流控制的方式有很多种，其中最常见的是利用水坝控制水位与水流。
此外，也有一些新型的水电站采用分布式水流控制的方式，通过对河道层次结构形态进行优化设计和流量控制，实现对水流的稳定控制。
除此以外，水电站还需要进行水轮发电机的维护和检修。
由于水轮发电机经常在水下运转，因此其维护和检修难度较大，在进行维护和检修时一定要采取安全可靠的措施。
总之，水力发电是一种能源发电方式，其原理是将水流动的能量转化为电能。
而水电站则是实现水力发电的基础设施之一，它通过控制水流，驱动水轮发电机来产生电能。
在水电站的建设中，需要选择合适的位置和实施水流控制，同时维护和检修也是十分关键的环节。
随着科技的不断进步，水力发电在未来将拥有更广阔的发展前景。
《水电站运行与管理》课件
发电优化管理
总结词
发电优化管理的目标、方法和措施
详细描述
发电优化管理的目标是提高水电站的发电效率和经济效益。为实现这一目标，需要采取 一系列的方法和措施，包括合理安排机组运行方式、优化水库调度、加强设备维护和检 修等。这些措施可以提高设备的可靠性和利用率，降低能耗和维修费用，从而提高水电
设备管理是对水电站各种设备进行规 划、选型、购置、安装、调试、使用 、维护、改造和更新等全过程的管理 。
设备ห้องสมุดไป่ตู้理目的
设备管理内容
包括设备的日常检查、定期维护、故 障诊断与处理等方面。
确保设备安全、经济、高效地运行， 提高设备利用率和可靠性，降低维修 成本。
安全管理
安全管理定义
安全管理是对水电站运行 过程中涉及的各种安全问 题的管理。
站的发电效益。
节能减排措施
总结词
节能减排的必要性、原则和措施
详细描述
节能减排是当前社会经济发展的重要趋势，也是水电站 可持续发展的必然要求。节能减排的必要性在于降低能 耗、减少排放、保护环境。为实现节能减排目标，需要 遵循一定的原则，如优先使用可再生能源、减少化石能 源消耗等。同时，需要采取一系列的措施，如改进设备 、优化运行方式、加强管理等。这些措施可以提高设备 的能源利用效率和环保性能，降低能耗和排放，从而保 护环境并提高水电站的经济效益。
故障诊断
01
通过观察、检测和分析，找出设备故障的原因和部位。
紧急维修
水电站水轮发电机组的安装质量控制措施探讨 金强刚
水电站水轮发电机组的安装质量控制措施探讨金强刚摘要：作为水电站的一个基础性设备，水轮发电机对于整个水电站而言非常重要。
水轮机能够将水能转化为电能，实现水力发电。
水轮发电机的安装质量会对水轮发电机组的运行产生直接的影响，因此必须提高水电站水轮发电机的安装质量。
关键词：水电站；水轮发电机组；安装；质量控制引言在经济和社会发展的过程中，对电力资源的需求量不断增加，而水力发电是一种清洁、高效的发电途径。
为了进一步提高水利发电站的运行质量，必须提高水轮发电机的安装质量。
应该准确掌握水轮发电机的安装要点，在安装过程中合理控制安装质量，减少安装故障。
1 安装水轮机主设备1.1安装管型座先要对管型座预埋基础板的位置进行检查，确认其表面水平误差不超过1mm、高程误差不超过5mm、平面位置误差不超过5mm之后，就可以进行管型座的安装。
要对尾水管的高程、波浪度和中心线进行复测，对管型座的安装位置进行确定。
管型座的高程误差不得超过3mm，桩号位置和中心的误差不得超过2mm。
完成安装之后还要调整法兰面的垂直度以及管型座的桩号、高程和中心。
1.2安装导水机构在安装间内组装好导水机构，然后将其吊运到机坑内。
通过塞尺检查无误后，吊起已经拼装好的外环，运用支墩支起外环，对其平面度、垂直度和上下法兰的圆度进行检查，然后清扫内环，在外环孔的中央地面上吊入内环，检查X、Y方位。
按照编号组装各零部件，如果零件需要间隙配合，应该先进行预配装，并检查配合间隙情况。
之后要装配导水叶，为了确定导水叶的可调吊点，可用两个链式手拉葫芦挂在吊钩上，然后对吊起的角度和高度进行调整，在外环轴孔中央插入导水叶的轴头，再将密封环压入，对正导水叶轴孔和内环轴孔，安装导叶接轴，将压轴螺母压紧，并将导叶接轴的螺栓拉紧。
拼装好制约环，将其套入外法兰，并进行调整，最后装配导叶臂的连杆，并进行整体吊装。
完成整体吊装之后还要对每个导叶进行测量，并记录测量数据。
1.3安装主轴先要对主轴的轴承进行安装，根据一定的顺序，在主轴上装配发电机的组合轴承和水轮机的导轴承，然后对主轴和推力盘的垂直偏差进行检查，偏差不得超过0.5mm。
水电站综合自动化装置原理及应用课件
发展趋势
智能化
随着人工智能技术的发展，水电 站综合自动化装置将更加智能化，
能够自适应地调整运行参数和控 制策略。
集成化
未来水电站综合自动化装置将更加 集成化，能够实现多系统的整合和 统一管理，提高水电站的运营效率。
远程化
随着通信技术的发展，水电站综合 自动化装置将能够实现远程监控和 控制，方便远程管理和维护。
致设备运行异常。
传感器精度下降或失效， 导致数据采集不准确。
控制软件出现错误或崩 溃，影响装置的正常运
行。
解决方案
通信故障解决方案
检查通信线路是否正常，检查接口连接是否牢固，更新通信协议或更 换通信模块。
电源故障解决方案
配置稳定的供电电源，安装不间断电源(UPS)以应对突发断电情况， 定期检查电源线路和设备。
传感器故障解决方案
定期校准传感器，确保其精度；使用冗余设计，当某个传感器失效时， 其他传感器仍能提供备用数据。
软件故障解决方案
定期更新软件版本，修复已知的漏洞和错误；建立软件容错机制，当 软件出现异常时，能够自动切换到备用程序或重置状态。
04 水电站综合自动化装置的 维护与保养
日常维护
每日检查
检查装置的外观、连接线 和仪表是否正常，确保没 有异常情况。
02 水电站综合自动化装置的 应用
在水轮发电机组中的应用
自动化控制
水电站综合自动化装置能够实现水轮 发电机组的自动化控制，包括机组的 启动、停止、调节和故障处理等操作 。
监测与诊断
装置实时监测水轮发电机组的工作状 态，如发现异常情况，及时进行报警 并诊断故障原因，提高机组的可靠性 和安全性。
大盈江二级水电站公用及机组辅助设备控制系统设计
电站控 制方 式 采用全 计算 机监 控 系统 ， “ 人 按 无
值班（ 少人值守）原则设计 。 ”
开关 、 按钮、 指示灯 等设备选 用施耐 德 Ｘ ／Ｂ ＢＺ 系列 产 品 ， 机 械 、 高 电气 寿 命 和 高 防护 等 级 （￣５ 。 １６ ） １ Ｘ Ｂ系列信号灯采用发光二极管组 （ Ｅ ） 为发光 ＬＤ作 源， 亮度高 、 寿命长 ， ２ 可 ４小时连续通 电。Ｚ Ｂ系列 按钮接点容量大、 电率高、 导 使用寿命长 ， 采用 自动 防锈 触头 ， 触点 寿命 达 １０万 次 ， ０ 具有 急停 双 断 开功
自治州盈江县境 内的大盈江干流下游河段 ， 是大盈 江梯级开发 的第二级 电站 。
电站为 径流 式 电站 ， 以发 电为 主 。电 站 总 装 机 容量 为 ２×３Ｍ 保 证 出 力 １ ．５ ５ Ｗ， ６ １ＭＷ， 发 电量 年 ３８ ×１ｓＷ ・， 利用小 时 数 ５７ｈ ．９ ０ｋ ｈ年 ３３ 。 本 工程 为 引 水 发 电式 电站 ， 由一 条 长 约 １３ｍ １３ 的引水 隧洞 引水 至 调 压 井 ， 调 压 井 内分 为 ２条 支 在 管， 经快 速 事 故 闸 门后 向 机 组 供 水 ， 组 前 未设 主 机
云南水 电技术
总第 １ 期 ５ ９
了进 一 步 的提升 。 施 耐德 Ａｔｔｔ８软 起 动 器 是 由六 个 晶 闸 管 组 ｌｓ ｒ ｉａ ４
２２ １３ 操 作运 行 与控 制 ： ．．． （） １厂房 渗漏 排 水 系统 设 ２台深 井 泵 、 个 带 ３ １ 对 接点 的 浮球式 液位 开关 。２台深 井 泵可 手 动操 作 或 自动 控制 运行 。深井 泵 的 自动运 行通 过浮球 式液 位 开关 进行 控制 ， 位 开关 共有 ３组接 点 （ 作 泵启 液 工 动水 位 、 备用 泵启 动水 位 并 报 警 水 位 、 泵 水 位 ） 停 控 制深 井 泵启 停 。 （） ２ 深井 泵具 有 自动 、 动 、 除三 种工 况状 态 。 手 切 在 自动 工况 下 ， 系统 按启 停 次数 、 运行 时 间及 工 况 自 动确 定 工作 泵 、 备用 泵 。 （） 手 动 工 况 下 ， 井 泵 控 制 独 立 于 Ｐ Ｃ， ３在 深 Ｌ 每
水力发电原理及水电站设备简介资料讲解
⽔⼒发电原理及⽔电站设备简介资料讲解⽔⼒发电原理及⽔电站概况本课程主要内容为介绍⽔⼒发电的基本原理，以及概述性地介绍⽔电站各组成系统的设备的类型、作⽤。
主要是让读者从总体上了解⽔电站是如何实现⽔能转化为电能？实现这个过程需要哪些设备的⽀撑？这些设备的具体分⼯是如何的？由于本课程为总体性概述，因此对于具体设备的⼯作原理和内部结构则不作具体性的阐述，若读者对这些问题感兴趣，可以参考其他⽔⼒专业性书籍。
⼀.⽔⼒发电基本原理及⽔电站在电⼒系统中的⼯作⽅式1.⽔⼒发电基本原理⽔⼒发电过程其实就是⼀个能量转换的过程。
通过在天然的河流上，修建⽔⼯建筑物，集中⽔头，然后通过引⽔道将⾼位的⽔引导到低位置的⽔轮机，使⽔能转变为旋转机械能，带动与⽔轮机同轴的发电机发电，从⽽实现从⽔能到电能的转换。
发电机发出的电再通过输电线路送往⽤户，形成整个⽔⼒发电到⽤电的过程。
如图1-1所⽰，⾼处⽔库中的⽔体具有较⼤的势能，当⽔体经由压⼒管道流进安装在⽔电站⼚房内的⽔轮机⽽排⾄⽔电站的下游时，⽔流带动⽔轮机的转轮旋转，使得⽔动能转变为旋转的机械能，⽔轮机带动同轴的发电机转⼦切割磁⼒线，在发电机的定⼦绕组上产⽣感应电动势，当定⼦绕组与外电路接通时，发电机就向外供电了。
如此，⽔轮机的选择机械能就通过发电机转变为电能。
2. ⽔电站的出⼒和发电量的计算⽔电站在某时刻输出的功率，称为⽔电站在该时刻的出⼒。
⽔电站的理论出⼒公式如下：)(81.9kW QH gQH t gVH P g g g t ===ρρ上式中的Q 为⽔轮机的引⽤流量，H g 为⽔电站上、下游的⾼程差，称为⽔电站的⽑⽔头。
⽔电站的实际出⼒公式如下：)(81.9)(81.9kW KQH QH h H Q P g ==?-=ηη上式中H 称为⽔轮机的⼯作⽔头，△h 为⽔头损失；η为⽔轮发电机组的总效率；K=⽔电站的出⼒系数，对于⼤中型⽔电站，K 值可取为8.0～8.5，对于⼩型⽔电站，K 值⼀般取为6.5～8.0。
水电站AGC／AVC控制简介
ｔ Ｃｌｏ ｎ ｑｉ ｏ ｎ ｇ ￣
有 功 如 何 分 配 取 决 于 机 组 的 振 动 区 。 为 了 降 低 磨 损 和 振 动 对 机
功 差 额 超 过 了 定 义 的 限 值 （ 如 ２ ＭＷ ） 组 才 能 跨 越 振 动 区 。 如 果 比 ５ 机
际 发 出 的 功 率 。 只 能 由 电 厂 的 操 作 员 输 入 要 求 的 旋 转 备 用 容 量 。 如
参 考 母 线 （０ ＫＶ Ｇ Ｓ 的 Ｉ母 或 Ⅱ母 ） 义 系 统 频 率 和 电 压 的 ５０ Ｉ 定
测 量 源 。 操 作 员 可 以 选 择 ５ ０ Ｖ Ｇ Ｓ 的 Ｉ母 或 Ⅱ 母 作 为 参 考 母 线 ０Ｋ Ｉ
次 开 机
制 机 组 负 荷 改 变 后 的 功 率 ， 台 机 组 事 故 情 况 下 （ 闸 、 急 停 机 ） 的 参 数 某 跳 紧
Ａ Ｃ 开 环 或 Ａ Ｃ 半 闭 环 模 式 下 开 停 机 必 须 由 操 作 员 确 认 Ｇ Ｇ 自动开 停 机 ： 果 系统 工 作 在 闭环 模式 下 机组 可 自动开 停 机 。 如 如 果 软件 需 要 开停 机 ． 需 要 操作 员 确认 。 不 手 动 开 停 机 ：如 果 系 统 工 作 在 Ａ Ｃ 开 环 或 Ａ Ｃ 半 闭 环 模 式 ， Ｇ Ｇ 则 由 联 合 控 制 系 统 发 出 “ 停 机 请 求 ” 知 操 作 员 ． 时 需 要 操 作 员 确 开 通 此
跨 只 提 下 控 制 机 组 按 照 联 合 控 制 系 统 下 发 的 设 定 值 进 行 发 电 的 自 动 发 组 的 损 害 ， 越 振 动 区 的 次 数 应 最 少 。对 于 正 常 的 功 率 分 配 ， 有 有
关于水电站机组控制若干问题的探讨
１８ ａ时 由 机 组 现 地 控 制 单 元 （ Ｃ 及 油 压 变 送 器 组 成 的 备 用 控 障 时 压 力 值 、 位 值 等 参 数 １ 。５ ＭＰ Ｌ Ｕ） 液 。 制 回 路 启 动 工 作 ， 持 压 油 罐 油 压 正 常 。 由 于 原 油 压 变 送 器 原 设 计 保 （ Ｃ 组 成 备 用 控 制 回路 不 需 增 加 硬 件 ， 需 设 计 软 件 流 程 。 Ｌ Ｕ） 只 Ｐ Ｃ 自身 故 障 除 其 指 示 提 示 外 ， 部 分 信 息 也 可 记 录 并 在 触 摸 屏 Ｌ 信 号 上 送 ：Ｌ Ｐ Ｃ将 部 分 压 力 、 位 的 模 拟 量 、 关 量 输 出 上 传 ， 液 开 具 用 于 送 计 算 机 监 控 模 拟 量 信 号 ， 用 该 模 拟 量 及 机 组 现 地 控 制 单 元 上 显 示 。 故 各 压 力 开 关 压 力 整 定 值 如 下 ：① 自 动 启 动 停 止 ： 。５ ２ ２ 体 信 号 包 括 ： 力 模 拟 量 、 位 模 拟 量 （ 为 ４— ０ Ａ） 压 力 过 高 、 ２ ０ ～ 。５ 压 液 均 ２ｍ 、 压
ห้องสมุดไป่ตู้
ＭＰ ａ；（ 备用 启动 ： 。５ ２２ ａ；⑧ Ｌ Ｕ 控 制 启 动 停 止 ： 。５ 力 过 低 、 故 低 油 压 、 位 过 高 、 位 高 、 位 低 、 位 过 低 、 用 泵 １９ ～ ．５ ＭＰ Ｃ １８ ～ 事 液 液 液 液 备
２ ５ Ｐ ； 事故低油压停机 ： ６ Ｐ ； 油压过高报警 ： ３ Ｐ 。 。 Ｍ ａ④ ２ １ ７Ｍ ａ⑤ 。 ２５ ａ 。 Ｍ
选 择 思 路 是 要 求 稳 定 可 靠 ， 试 整 定 “ 瓜 ” ． 于 安 装 维 助 泵 ， 了 手 动 操 作 各 油 泵 的 启 停 外 ． 泵 的 转 换 开 关 均 置 于 “自 调 傻 型 易 除 各
水电站综合自动化监控系统介绍
水电站综合自动化监控系统介绍一、概述我国小水电资源非常丰富，居世界第一，全国近1／2地域、1／3县和1／4人口主要靠中小水电供电。
但多数小水电站沿袭几十年来的一贯模式，采用常规设备与技术，自动化程度低下，元器件繁多，体积庞大，操作复杂，维护困难，发挥不了应有的生产效益，也实现不了中小电网或地方电网的调度自动化。
发达国家小水电站技术和设备先进可靠，自动化程度高，实现无人值班。
发展中国家由于经济等原因，小水电站很少采用自动控制技术，即使有也大多从美国或欧洲国家进口。
近几年，国内不少厂家开发了小水电站的自动控制系统，并在经济发达的东部沿海地区得到了大力推广应用，但是，自动化这一先进的技术却无法在经济欠发达的西部地区得到推广，主要原因还是自动控制系统价格偏高。
分析价格，在目前采用的集成型自动控制系统模式下，降价空间已非常小，必须从设计的理念上进行创新，开发拥有自主知识产权且适合我国特点的小水电站新型监控设备，使性能和价格都可以满足经济欠发达的西部地区的小水电站要求，并为小水电代燃料生态保护工程和农村水电现代化提供技术支持。
二十世纪九十年代，随着计算机和信息产业技术的进步以及电力事业的蓬勃发展，对水电站自动化提出了越来越高的要求。
“无人值班（少人值守）”的工作自1994年开展已有十年，并取得了很大的成绩，30多个大中型水电厂已通过原国电公司组织的无人值班验收，电厂技术和管理水平大大提高，减人增效成果显著。
但对于国内已建和正在建设的大批中小型水电站由于资金原因以及缺乏可供选用的性能价格比合适的自动化设备，其自动化水平的提高和“无人值班（少人值守）”的实现还有很多工作要做。
水电站自动控制功能包括机组的数据采集和顺序控制、励磁、调速、自动准同期等，以及各设备的保护，再加上风、水、气、油、厂用电等辅设系统，中小水电站提高自动化水平，实现无人值班有重大的意义。
水电站微机综合发电控制系统就是在这样的背景下研制开发的，它是集计算机监控、数据采集与处理、顺序控制、励磁、调速、自动准同期、测速、功率调节、水机及电气保护等多项功能为一体的综合发电控制装置。
水电站集控中心调度管理规定(四篇)
水电站集控中心调度管理规定第一章总则第一条为规范水电站集控中心的调度管理，提高系统稳定性和经济运行水平，根据国家相关法律法规和能源主管部门的要求，制定本规定。
第二条水电站集控中心（以下简称集控中心）是指对一定范围内的水电站进行统一调度和管理的机构，主要负责水电站的运行监控、设备状态检测、调度指令下达等工作。
第三条集控中心的调度管理应遵循科学、合理、安全、高效的原则，确保水电站的安全运行和经济效益。
第四条集控中心的调度管理工作应当高度重视技术监督和安全管理，配备专业的调度人员，保证调度工作的科学性和准确性。
第五条集控中心应当与水电站的各个部门建立良好的沟通和协作机制，形成紧密配合、高效运转的工作模式。
第二章调度第六条集控中心应当按照国家能源主管部门的要求，制定年度、季度和月度的水电站调度方案，确保水电站的安全供电能力。
第七条集控中心应当按照水电站的调度方案，制定日常的调度计划，包括水位、流量、负荷等方面的调节。
第八条集控中心应当及时监测水电站的运行情况，对异常情况做出及时反应，制定有效的应急措施，确保水电站的安全运行。
第九条集控中心应当及时下达调度指令，确保水电站的调度计划得到有效执行。
第十条集控中心应当建立健全的调度记录和报告制度，每日、每周、每月、每季度、每年进行相关数据的记录和分析，不断改进调度管理工作。
第三章监控第十一条集控中心应当配备先进的监控设备，实时监测水电站的运行状态和设备参数。
第十二条集控中心应当建立完善的数据采集与处理系统，确保对水电站运行数据的准确获取和分析，为调度决策提供依据。
第十三条集控中心应当建立运行情况分析和预测模型，通过对历史数据和实时数据的分析，提前预测异常情况，采取相应措施，确保水电站的安全运行。
第十四条集控中心应当及时发布水电站的运行信息，保持与上级部门和其他相关部门的沟通和协调。
第十五条集控中心应当建立健全的应急响应机制，一旦发生突发事件或设备故障，能够迅速响应并采取措施进行处理。
水电站水轮发电机组的运行与维护分析
水电站水轮发电机组的运行与维护分析水电站是一种利用水力发电的设施，其中水轮发电机组是水电站的核心部件之一、水轮发电机组的运行与维护非常重要，对于水电站的稳定运行和长期发电效益具有重要影响。
首先，水轮发电机组的运行分析。
水轮发电机组主要依靠水流的动能转化为电能，通过水轮机驱动发电机发电。
在运行过程中，需要保持水轮机的正常转速和电机的稳定输出电流以确保发电效率。
运行过程中需要注意以下几个方面的问题：1.水轮机转速控制：水轮机转速是影响发电效率的重要因素之一、转速过高或过低都会影响发电效果，甚至导致设备损坏。
因此，需要根据水轮机的设计转速和运行特性进行合理的调整和控制。
2.电机稳定运行：发电机是转换水轮机动能为电能的核心设备。
在运行过程中，需要确保发电机的电压、电流和频率稳定在指定范围内，以保证电网的稳定运行。
3.负荷调节：根据电力需求的变化，需要对水轮发电机组进行负荷调节。
通过调整机组装置或采用并网控制方法来实现合理的负荷分配，保证输出电能的稳定性和可靠性。
其次，水轮发电机组的维护分析。
水轮发电机组的定期维护对于提高设备的可靠性和延长使用寿命非常重要。
维护包括以下几个方面：1.水轮机维护：定期检查水轮机的叶片、轴承、密封件等部件的状况，确保其正常运行。
同时，清理水轮机周围的水草、杂物等，防止堵塞影响水轮机的转速和出力。
2.发电机维护：定期进行发电机的巡视和检查，检测发电机的绝缘状况和轴承的润滑情况，防止电机绝缘老化和轴承损坏。
3.电气设备维护：定期对发电机组的电气设备进行检修和维护，包括电缆接触器、继电器、保护装置等的检查和清洁工作。
4.清洗和润滑：定期对机组进行清洗和润滑，清除机组表面的灰尘和杂物，及时更换润滑油和润滑脂，保持机组的正常运转。
5.数据记录和分析：定期记录机组运行数据，包括转速、电流、电压等参数，同时进行数据分析，及时发现机组运行中存在的问题，并采取措施进行修复。
综上所述，水轮发电机组的运行与维护至关重要，对于水电站的可持续发展和发电效益具有重要影响。
水电站的管理制度
水电站的管理制度1. 引言水电站是利用水能转换成机械能，进而转换为电能的重要发电设施。
为了确保水电站的安全运行和发电效率，需要建立科学、规范的管理制度。
本文将介绍水电站的管理制度，包括运行管理、设备维护、安全监控等方面。
2. 运行管理2.1 运行策略水电站的运行策略是指根据不同的水情、电网负荷和市场需求等因素，制定合理的发电计划和调度安排。
运行策略需要考虑电力市场的供需情况、水情的变化以及电网的稳定性等因素，以实现最大化的发电效益和电力系统的安全稳定运行。
2.2 运行计划与调度在水电站的管理制度中，需要制定运行计划和调度安排。
运行计划包括每日、每周、每月的发电计划以及季度、年度的发电目标等。
调度安排则是根据实际情况对发电机组进行启停、调频等操作，以满足电网需求和电力市场的要求。
2.3 运行记录与报告水电站的管理制度还需要规定运行记录和报告的要求。
运行记录包括发电量、流量、水位等关键参数的记录，以及运行故障和处理情况的记录。
报告则是根据运行记录，定期编制相关报告，向上级主管部门和相关方提供必要的运行数据和信息。
3. 设备维护水电站的设备维护是确保水电站正常运行的重要环节。
设备维护包括设备巡检、设备保养和设备维修等方面。
3.1 设备巡检与保养设备巡检是指定期对水电站设备进行巡视和检查，旨在发现设备运行中的问题和隐患。
设备保养则是针对设备的日常保养工作，包括设备清洁、润滑、检查等，以保证设备的正常运行和延长设备的使用寿命。
3.2 设备维修与更新设备维修是指对设备出现故障或损坏时的维修工作。
水电站的管理制度需要规定设备维修的流程和要求，包括设备故障的报修、维修人员的派遣和维修记录的管理等。
同时，还需要制定设备更新的计划和程序，及时进行设备更新，提升水电站的发电效率和可靠性。
4. 安全监控水电站是一种复杂的系统，安全监控是保障水电站安全运行的重要手段。
安全监控包括监测系统、报警系统和安全演练等方面。
4.1 监测系统监测系统是水电站安全监控的基础，其主要功能是实时监测关键参数，如水位、流量、压力等，并及时报警，以保障水电站的安全运行。
水电站电气二次系统的构造及应用控制
变１ Ｂ 、２ Ｂ 以及Ｇ Ｉ Ｓ 室，闸门启闭机房等 。其中，机组的
厂家 提供 了发 电机 灯泡 体 中的一 个火 灾 自动报 警系 统 。 ５ ． ２ 火灾 自动 报警 系统 的组 成部 分
首先 ，机组 火 灾报 警 系统 中 ，热敏 传 感线 与 点式 离
在 出现 火 灾 时 ，在 总 线制 联控 的方 式之 Ｆ，消 火栓 的警报 按钮 会 随之 开启 ，利 用 总线 把其 要求 的 开启 信号 传 送到 火灾 警报 控 制器 上 ，然后 由此处 将消 防水 泵 开启
４ 直 流 系统
该 水 电站 的直 流系 统 是 电压采 取 的是 ２ ２ ０ Ｖ ，依据 有 关规 程 的规 定安 装 了一 套２ ２ ０ Ｖ 的直 流系 统装 置 ，另外 准
保 护 、Ｐ Ｔ 断线 保护 以及 失磁 保 护等 。其 中，对 于主 变压
器 的保 护 ，其 所采 取 的是 纵差 保护 ，另外 复合 电压 闭锁 过 电流 保护 、过负 荷 以及 瓦斯 等保 护 则是重 要 的后 备保 护 方式 。此 外 ，对 于 ｌ ｌ Ｏ ｋ Ｖ 线 路 的保 护 ，主 要 有 三种 ， 分 别是 过 电流 保护 、方 向过 流 闭锁 电压 速 断保 护 以及三 相 一次 重合 闸保护 等 。过 电流 与 电流速 断对 降 压变 压器 进行 保护 。
予以闭合；在温度熔 断器熔 断的同时，防火 阀将会 自
动 关 上 ，此外 ，利 用 消防报 警 控制 器 ，还 能够 实现 远程
开启或 关 闭 防火 阀的 目的。利用 编 程 ，消 防报 警控 制器 可 以将 相对 应 的排 水机 予 以停 止 。在结 束火 灾 以后 ，将 排 风机 打 开 ，便于 厂房 的排 烟 。在 中控 室利 用 硬接 线 ， 可 以直 接 手动 开启 或暂 停 不 同部 位 的送 风机 或者 是 排风 机 ，亦 或在 消防 控制柜 上 ，打 开或 者暂停 送 风机 。
