第十一章 煅法
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

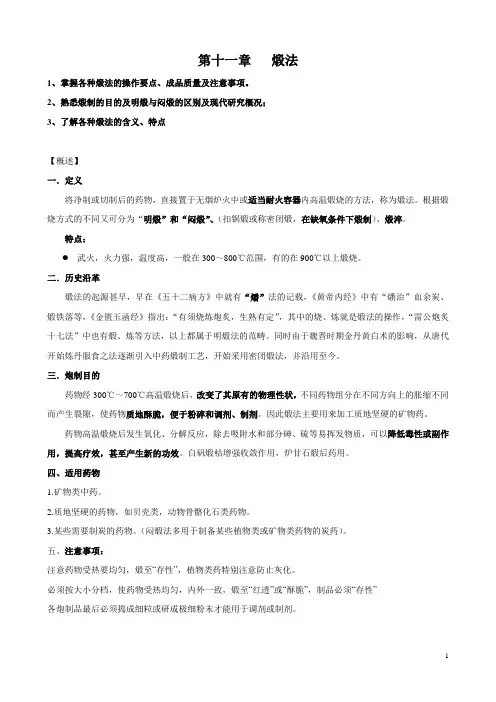

第十一章煅法
1、掌握各种煅法的操作要点、成品质量及注意事项。
2、熟悉煅制的目的及明煅与闷煅的区别及现代研究概况;
3、了解各种煅法的含义、特点
【概述】
一.定义
将净制或切制后的药物,直接置于无烟炉火中或适当耐火容器内高温煅烧的方法,称为煅法。根据煅烧方式的不同又可分为“明煅”和“闷煅”、(扣锅煅或称密闭煅,在缺氧条件下煅制)、煅淬。
特点:
武火,火力强,温度高,一般在300~800℃范围,有的在900℃以上煅烧。
二.历史沿革
煅法的起源甚早,早在《五十二病方》中就有“燔”法的记载,《黄帝内经》中有“燔治”血余炭、煅铁落等,《金匮玉函经》指出:“有须烧炼炮炙,生熟有定”,其中的烧、炼就是煅法的操作,“雷公炮炙十七法”中也有煅、炼等方法,以上都属于明煅法的范畴。同时由于魏晋时期金丹黄白术的影响,从唐代开始炼丹服食之法逐渐引入中药煅制工艺,开始采用密闭煅法,并沿用至今。
三.炮制目的
药物经300℃~700℃高温煅烧后,改变了其原有的物理性状,不同药物组分在不同方向上的胀缩不同而产生裂隙,使药物质地酥脆,便于粉碎和调剂、制剂。因此煅法主要用来加工质地坚硬的矿物药。
药物高温煅烧后发生氧化、分解反应,除去吸附水和部分砷、硫等易挥发物质,可以降低毒性或副作用,提高疗效,甚至产生新的功效。白矾煅枯增强收敛作用,炉甘石煅后药用。
四、适用药物
1.矿物类中药。
2.质地坚硬的药物,如贝壳类,动物骨骼化石类药物。
3.某些需要制炭的药物。(闷煅法多用于制备某些植物类或矿物类药物的炭药)。
五、注意事项:
注意药物受热要均匀,煅至“存性”,植物类药特别注意防止灰化。
必须按大小分档,使药物受热均匀,内外一致,煅至“红透”或“酥脆”,制品必须“存性”
各炮制品最后必须捣成细粒或研成极细粉末才能用于调剂或制剂。
第一节明煅法
一.定义
将净制并适当破碎的矿物药,置于无烟炉火上或适当的耐火容器内,不隔绝空气高温煅烧的方法称为明煅法,又称为直火煅。
二、煅制目的
1.使药物质地酥脆
2.除去结晶水:白矾、硼砂等
3.使药物有效成分易于煎出
三、操作方法
1.敞锅煅:药物置煅锅内,武火加热,含结晶水的矿物药,如白矾、硼砂等
2.炉膛煅:直接在炉火上煅至红透。
3. 平炉煅:药物置炉膛内,翻动,煅至发红或红透。
4.反射炉煅:
四.明煅的原理
矿物药由于质地坚硬,一般无法切制,多采用碾捣法制成颗粒状药物,便于调剂和煎煮。但是由于其质地比较坚硬难碎,直接碾捣亦不便操作,因此多先煅烧使之质地变得酥脆,从而利于粉碎。明煅后矿物药质地酥脆的主要原因。
五.注意事项
1、明煅法在操作时药物应一次煅透,中途不得停火,以免夹生。
2、含结晶水的矿物药,一般采用敞锅煅法,在炉口上煅至水汽散尽。
3、动物的贝壳、化石类药物,一般置于加盖的耐火容器,如坩埚中,在炉口上煅至变色。
4、质地坚硬,不含或少含结晶水的矿物药,一般直接置于炉火中武火煅至红透。
白矾
【处方用名】白矾、明矾、枯矾
【来源】
三方晶系矿物矾石或其他铝矿石,经加工提炼制成。主含成分为硫酸铝钾【KAl(SO4)2·12H2O】。
【炮制方法】
1.白矾除去杂质,捣碎或研细。
2.枯矾净白矾敲成小块,武火加热至熔化,续煅至膨胀松泡呈白色蜂窝状固体,完全干燥,停火,放凉后取出,研成细粉
注意事项:白矾在煅制时应注意(1)煅锅不应是铁锅等金属容器,传统上用砂锅,防止腐蚀。(2)应一
次煅透,中途不可停火,以免夹生。(3)不要搅拌,搅拌会令药物的表面温度下降,结晶水不易除去,内热不断蓄积,传热性能降低,局部温度过高,而使枯矾呈黄色。(4)煅锅不应加盖,以免影响水分蒸发。(5)煅制时易放出有腐蚀性气体,因此应注意操作者的劳动保护,保持良好的通风。
煅制不透——圆底锅,放矾过多,受热后锅底层白矾先熔化,结晶水先行蒸发形成海绵状质地疏松的枯矾,具有较强的隔热能力,上部液态白矾很难获得较高温度,结晶水不能及时蒸发,以致形成凉后的“僵块”【成品性状】
白矾:半透明结晶块状物,无色、乳白/带微黄。质坚而脆,气微,味微甜而涩
枯矾:呈不透明、白色、蜂窝状/海绵状固体块状物/细粉,无结晶样物质。体轻质松手捻易碎,味淡
【炮制作用】
生白矾擅长解毒杀虫,清热消痰,燥湿止痒;能刺激胃粘膜而引起反射性呕吐
枯矾酸寒之性降低,涌吐作用降低,增强了收涩敛疮、生肌、止血化腐
【炮制研究】
1.对理化性质的影响
1)白矾煅制时50℃开始失重,120℃开始大量吸热过程,260℃左右脱水基本完成,300℃以上开始分解,750℃大量分解。煅制温度控制在180℃—260℃之间。
2)白矾煅制时不仅失去结晶水,晶型结构也发生转变。X射线分析法:生白矾立方晶型,枯矾六方晶型3)弱酸性的硫酸铝钾与铁锅在加热时反应生成红色的三氧化二铁,因此枯矾应用非铁容器煅制为宜。2.抑菌及药理作用
1)180~260℃:枯矾与生品之间没有差异
2)枯矾消吐:煅枯后形成难溶性铝盐,服后与粘膜蛋白络合形成保护膜,覆于溃疡面使不受腐蚀,利于粘膜再生,抑制粘膜分泌和吸附肠异物,增强止血止泻作用
3.工艺研究
1)烤箱180℃(±1℃),4h烤制品
2)烘箱240℃、4h,优于传统煅法
3)远红外,温度220℃,2h炮制品能符合指标
石膏
【处方用名】生石膏(含水硫酸钙)、煅石膏
【来源】
单斜晶系矿物,纤维状石膏Gypsum fibrosum。主含成分为含水硫酸钙。
【炮制方法】
1.生石膏原药材洗净晒干,敲成小块,除去夹石,碾成细粉
