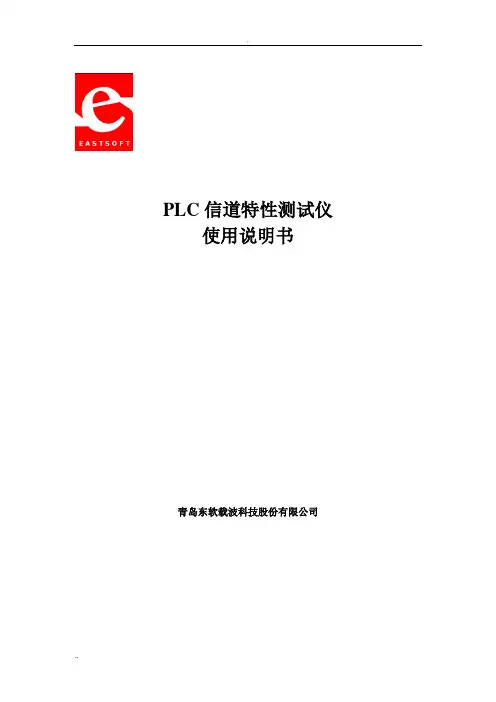

PLC信道特性测试仪使用说明书
.PLC信道特性测试仪使用说明书青岛东软载波科技股份有限公司目录一、PLC信道特性测试仪简介 (3)二、人机接口基本风格和测试仪主界面操作说明 (4)三、通信成功率测试 (5)四、通信误码率测试 (8)五、电力线阻抗分析 (10)六、电力线噪声分析 (15)七、电力线基本参数测量 (19)八、本机参数设置 (22)九、串口参数设置 (24)十、USB升级和数据备份功能 (27)十一、安全注意事项 (29)一、PLC信道特性测试仪简介PLC信道特性测试仪（以下简称测试仪）主要用于了解现场的载波工作环境，给载波使用中出现的问题分析提供帮助。
1、原理说明测试仪通过电力线连接端口连接到电力线上，测试该线路载波通信环境，并获取电源；测试仪配备2个载波模块（可灵活配置为发送或接收），载波模块与主控单元间通过标准UART口相连；阻抗噪声测量单元完成电力线的阻抗和噪声测量，与主控单元间实现隔离，用标准UART口经快速光耦相连；液晶部分显示测试结果及相关参数设置，按键用于完成各功能设置，同时可经上位机通信接口配合上位机软件完成同样功能及功能扩展。
测试仪面板设计示意图如下：图1 测试仪面板设计示意图2、功能介绍(1) 通信成功率测试——测试点对点通信成功率，即通信报文传输的成功率；(2) 通信误码率测试——测试点对点通信误码率，即二进制编码传输的正确率；(3) 电力线阻抗分析——分析接入点一定频带内的阻抗特性；(4) 电力线噪声分析——分析电力线上的噪声状况；(5) 电力线基本参数测量——监测电压合格率、电压相序状态、载波通信相位等。
二、人机接口基本风格和测试仪主界面操作说明1、基本风格每个界面基本由3部分组成：标题栏、中央显示区和选项区。
标题栏显示当前所处的功能模块；中央显示区显示当前输出或者选项设置；选项区显示当前所处功能界面能够进行的一些操作。
如下图所示（单位为像素）：图2 界面基本风格示意图2、测试仪主界面操作说明上电后测试仪进入主界面，标题栏显示“载波通信测试仪”，选项区显示当前时间信息，中央显示区显示各功能模块项。
采煤机数码载波控制模块使用说明书
采煤机数码载波控制模块使用说明书煤机采用动力载波控制方式，比传统多芯电缆控制方式再节省电缆资金消耗，特别是消除控制线高事故率上具有显著优越性，但由于以往载波产品技术落后，结构复杂、可靠性差、维修水平高，难以发挥应有作用。
由沈阳水星集团研制成功一种全新结构概念，不需维护修理的多项高科技“傻瓜型”新产品，其操作方式与传统控制线方式完全相同，经众多局矿多年实用，普遍收到欢迎迅速得推广。
一、技术特点1、石英稳频、数码传送、不怕干扰、免电池、免维护、长寿命。
2、独立模块化结构、体积轻小，所有功能含在烟盒略大的成对模块内，直接安装于个相关设备主腔，成为开关配件之一。
3、接线极简单，直接与开关腔内高压及控制回路连接，快插式端子改换只需几秒钟。
4、智能型全独立控制接口；可兼容国内外各种采煤机，不同型号开关，不同控制方式和不同用户习惯。
5、有明确的工况显示，不但便于模块自检，还大大方便工作面电气设备检修。
6、模块配有强磁自吸式底座，可在井下现场简单快速装在采机和开关隔爆腔内适当空位。
二、使用条件：1、海拔高度不低于2000米以内；2、周围空气温度-5℃－+40；3、周围空气湿度不大于98%（+25℃）；4、电源电压波动：范围85%－110%；三、主要技术参数1、数码调制载波频点：125KHZ或170KHZ2、实用传输距离：不小于800M3、收信模块供电电压额定值36V－42VAC4、收信模块最大功耗≤4W5、收信模块执行控制能力≥2A/42VAC6、信号（相同）工频电压额定值660V、11403300V三种7、信号（高压）端与控制底压端之间耐压≥4.2（额定值1140V）；≥8KV(3300V)8、模块最大外形尺寸/单位重量（不包括磁底座）额定值660及1140V≤30X80MM/250g；额定值3300V；≤36X118XMM/500g（包括磁底座）。
四、主要结构原理模块由发信模块（装采煤机内）和收信模块（装采机开关内）成对构成，其内部结构原理见附图1，典型接线方式见附图2.工作过程原理：采机开关吸合时，开关内的36V给收信模块供电，收信模块向采机负荷电缆二相间送出源频载波信号（简称“信源”），装在采煤机内的发信模块从负荷电缆获得“信源”后变频为数码载波返送回负荷电缆，其数码特性是由采机控制按扭J、L、X开闭状态决定的。

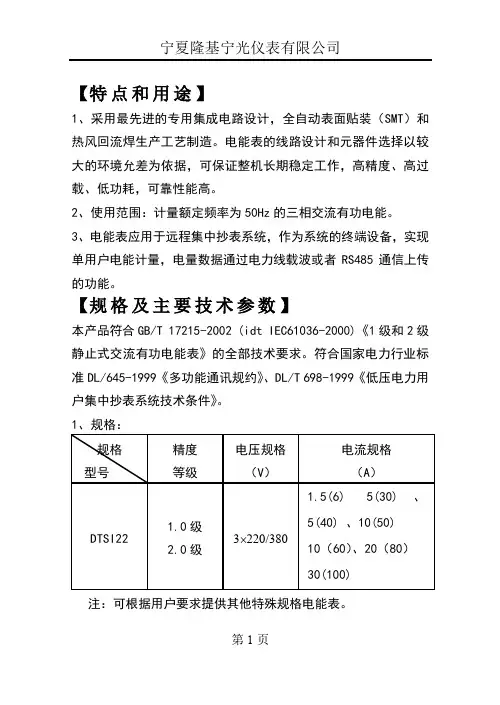

DTSI22(DT(S)S22)三相载波(RS485)电能表说明书
【特点和用途】1、采用最先进的专用集成电路设计，全自动表面贴装（SMT）和热风回流焊生产工艺制造。
电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。
2、使用范围：计量额定频率为50Hz的三相交流有功电能。
3、电能表应用于远程集中抄表系统，作为系统的终端设备，实现单用户电能计量，电量数据通过电力线载波或者RS485通信上传的功能。
【规格及主要技术参数】本产品符合GB/T 17215-2002 (idt IEC61036-2000)《1级和2级静止式交流有功电能表》的全部技术要求。
符合国家电力行业标准DL/645-1999《多功能通讯规约》、DL/T 698-1999《低压电力用户集中抄表系统技术条件》。
注：可根据用户要求提供其他特殊规格电能表。
第1页2、主要技术参数：（2）电气参数:准确度等级：有功1.0级（2.0级）起动电流：0.4 % Ib（0.5 % Ib）功耗：电压线路≤ 1.0W, 5.0VA电流线路 < 1.0VA潜动：具有逻辑防潜动电路频率范围：50Hz±5%载波通信传输距离：电力主干线2.0千米（必须中继）。
中继深度：4级。
数据保存有效期：≥20年掉电存贮时间：>20年使用环境温度：-25℃—+55℃【功能介绍】1．显示功能：采用宽温带汉字提示的液晶+背光灯显示。
第2页2．具有汉字提示，平时处于总用电量显示。
通过按键可以查看所有的显示内容（按翻页键时背光灯亮，10秒后自动熄灭），显示内容如下：3．载波通讯功能：配有低电力线载波通讯接口，该接口主要用来对表进行监控。
用户可通过此通信接口对电能表进行远程控制继电器和抄表，主要抄总用电量、表号、等电能表的数据。
（可选）4．RS485通讯功能：配有RS485通讯接口，通过该接口可以对表进行抄总用电量、表号、局号等电能表的数据。
（可选）5．故障自检测功能：电能表具有故障自检测功能，对存储器等错误能及时提示，（详细内容请参阅“表1 故障对照表”）。
PLCA-22 简单使用说明书
PLCA-22 简单使用说明书Ben.chen2012-09-17一．基本介绍：PLCA-22 电力线通信分析仪，提供一种简单有效的方法，对应用埃施朗公司PLT-22 电力线收发器和PL 3120/PL 3150 电力线智能电力线收发器的使用情况和适用性，进行现场测试。
用户可以选择不同的频段操作，110KHz 至140KHz（B/C 波段）或70KHz 至95KHz（A 波段）。
C 波段是大部分自控应用的标准，而A 波段则为欧洲自动抄表应用。
在实际应用中（例如住宅、商业建筑和IT 领域等）通过使用PLCA-22，用户可以快速地确定相关的电力线收发器的工作性能以及是否需要路由器和其他设备，如耦合器或放大器。
PLCA-22 电力线协议分析仪在使用的时候需要两个一起使用：一个用来持续发送经过编号的数据包，其长度和协议服务类型可由用户自己定义；另一用来接收这些数据包，并显示错误占所有数据包的百分比状况。
该产品的设计遵从FCC、Industry Canada、日本MPT、欧洲CENELEC EN 50065-1 和A-波段电力线通信规范。
二．面板功能描述：PLCA-22的内部面板情况可以参考如下照片。
A.在第一区域中，主要显示主波段和付波段的信号强度，见下图：其中上面的PRI区域显示的是主波段信号强度，SEC是付波段的信号强度。
假如在电力线上，一直没有主动发送的载波模块，那么此时测量出的就是环境信号噪声。
B.在第二区域中，主要用于内外耦合的切换。
在下图中，上面的开关，处于右边的时候，是内部耦合，即通过电力线直接到设备上。
假如需要从最上面的BNC端口输出信号，那么需要把上面的开关打到左边。
特别注意：切换开关左右的时候，需要把开关的按键上提，在扳倒相应的位置。
C.第三区域是显示区域。
可以显示四种工作模式下的控制菜单。
分别是：发送（send）、接受（recv）、设置（setup）、相位检测（phase detect）。
阿朗WCDMA双载波参数设置
双载波参数设置作者：浙江台州3G优化小组卢旺泉【产品类别】：WCDMA UA07【故障级别】：Major【关键字】：iMCTA，servicePriority【故障现象】：台州现场出现大量功率拥塞，为了降低功率拥塞，优化台州现场指标，决定在台州开通双载波，首先是开通RNC5路桥3个三个站点双载波站点做试验点，并做了参数优化。
为了更好的设置适合台州现场的参数，我们进行了多次的参数设置。
【告警信息】：无【原因分析】：台州网络拥塞水平与省内其他单载波地市相比偏高，现场对拥塞与资源相关KPI指标统计分析定位都是PS业务导致功率拥塞。
1.参数设置策略说明WCD MA双载波网络采取何种话务分担策略，主要取决于不同业务比例和话务量，以及后期业务的发展策略（网络HSPA+升级等）。
阿尔卡特朗讯WCDMA网络主要有如下几种话务分担策略：比较三种策略，很明显策略一更适合温州WCDMA网络的需求特征：R99业务（语音、视频、R99数据）和HSPA业务（HSDPA/HSUPA、HSDPA/R99）分载波承担，既保证了R99的业务质量，又保证了HSPA业务的用户感知度。
同时在某一个载波负荷过大的情况下，支持交叉负荷分担。
根据台州现网只是开通3个站点，我们根据实际情况选择了第三种策略。
2.策略的实现根据上面的策略，我们要在技术上来实现它，这个就要用到阿朗的iMCTA 技术，iMCTA（intelligent Multi-Carrier Traffic Allocation）是阿尔卡特朗讯针对专用信道模式下载波间和系统间移动性管理的主要算法，它应用于当RAB分配业务信道（TRB）时遇到CAC failure（iMCTA CAC），或一旦SRB或TRB已经建立成功(iMCTA Alarm and iMCTA Service based handover)后载波间和系统间的信道转换。
iMCTA一共支持三种切换方式：iMCTA Alarm：在呼叫进行中，如果质量变差到一定程度（如RSCP或Ec/Io），iMCTAAlarm可以将呼叫切换到更安全的载波或系统上，避免掉话或掉线；iMCTA CAC：当RAB分配发生CAC Failure时，可以尝试将呼叫分配到另一块载波，这样可以减少由于小区拥塞导致的呼叫建立失败；iMCTA Service：在呼叫进行中如果发生移动或业务变化时，根据当前的业务类型进行跨载波或跨系统切换。
天线开关as002r2-12说明书
[781] 376-3000 [781] 376-3100 1ParameterConditionFrequencyMin.Typ.Max.Unit Switching Characteristics 5Rise, Fall (10/90% or 90/10% RF)3ns On, Off (50% CTL to 90/10% RF)6ns Video Feedthru15mV Input Power for 1 dB Compression 0.50–2.0 GHz +24dBm 0.05 GHz+16dBm Intermodulation Intercept Point (IP3)For Two-tone Input Power +13 dBm0.50–2.0 GHz+46dBmControl VoltagesV Low = 0 to -0.2 V @ 20 µA Max.V High = -5 V @ 50 µA to -8 V @ 200 µA Max.GaAs IC SPDT Low Loss Switch Reflective DC–2.5 GHzFeatures■■■Low Power T/R Switch■Low Cost SOIC-8 Plastic PackageSOIC-8AS002R2-120.049(1.24 mm)0.016(0.41 mm)0.016 MAX.(0.41 mm) x 45˚ CHAMFERPIN 10.197 (5.00 mm)0.189 (4.80 mm)0.068(1.73 mm) MAX.0.010 (0.25 mm)0.004 (0.10 mm)0.010 (0.25 mm)0.007 (0.17 mm)0.158 (4.00 mm)0.150 (3.80 mm)8˚MAX.0.020 (0.51 mm) MAX.0.244 (6.20 mm)0.228 (5.80 mm)0.050 (1.27 mm) BSCPIN 8PIN 1INDICATORDescriptionThe AS002R2-12 is a low loss IC FET SPDT reflective general purpose switch in a plastic SOIC-8 package for commercial low cost, low power applications.The switch operates with -5, 0 V or 0, +5 V when “floated”as shown on the following page.Parameter 1Frequency 2Min.Typ.Max.Unit Insertion Loss 3DC–0.5 GHz 0.40.5dB DC–1.0 GHz 0.50.6dB DC–2.0 GHz 0.70.8dB DC–2.5 GHz 0.80.9dB IsolationDC–0.5 GHz 4042dB DC–1.0 GHz 3032dB DC–2.0 GHz 2224dB DC–2.5 GHz 1820dBVSWR 4DC–0.5 GHz 1.2:1 1.3:1DC–1.0 GHz 1.3:1 1.5:1DC–2.5 GHz1.5:11.7:1Electrical Specifications at 25°C (0, -5 V)Operating Characteristics at 25°C (0, -5 V)1.All measurements made in a 50 Ωsystem, unless otherwise specified.2.DC = 300 kHz.3.Insertion loss changes by 0.003 dB/°C.4.Insertion loss state.5.Video feedthru measured with 1 ns risetime pulse and 500 MHz bandwidth.查询AS002R2-12供应商捷多邦，专业PCB打样工厂，24小时加急出货GaAs IC SPDT Low Loss Switch Reflective DC–2.5 GHz AS002R2-122[781] 376-3000 [781] 376-31001.21.00.80.60.41Frequency (GHz)Insertion Loss vs. Frequency0.2d B23Frequency (GHz)VSWR vs. Frequency1.51.41.31.21.11.0231Frequency (GHz)Isolation vs. Frequency6050403020d B10123Typical Performance Data (0, -5 V)J 2J 1GNDJ 3CharacteristicValueRF Input Power2 W > 500 MHz 0/-8 V 0.5 W @ 50 MHz 0/-8 VControl Voltage+0.2 V , -8 V Operating T emperature -40°C to +85°C Storage T emperature -65°C to +150°CΘJC25°C/WAbsolute Maximum RatingsNote:Exceeding these parameters may cause irreversible damage.V 1V 2J 1–J 2J 1–J 30-5Isolation Insertion Loss -5Insertion LossIsolationTruth TablePin OutNegative OperationV 1V 2J 1–J 2J 1–J 3V High 0Isolation Insertion Loss 0V HighInsertion LossIsolationPositive OperationV High = +5 to +8 V (V S =V High ± 0.2 V).External components shown are for positive voltage operation only.C BL = 100 pF , C BP = 1000 pF for operation >500 MHz.。
载波机的使用方法
载波机
编辑
本词条缺少概述、名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！
中文名
载波机
外文名
carrier machine
原理
频分多路复用
实质
多路电话的传输设备
载波机（carrier machine）应用频分多路复用原理，能在一对或两对线上传输多路电话的传输设备。
明线载波机采用明线作为传输媒介的载波机。
传输线为线径3mm的铜线。
明线载波机复用频率可达到500 kHz，可传输40个话路。
明线载波机通常采用双带二线制。
对称电缆载波机采用对称电缆作为传输媒介的载波机。
电缆为线径0 .9～1.2 mm的高频对称电缆。
对称电缆载波机在通信容量、抗干扰和保密性等方面均优于明线载波机。
电缆载波机大部采用单带四线制。
同轴电缆载波机采用同轴电缆作为传输媒介的载波机。
铁路通信使用的小同轴电缆，同轴管尺寸为1.2/4.4，即内导体的直径为1.2mm，外导体内直径4 .4 mm，物性阻抗为75Ω，一般由60 kHz开始使用。
小同轴电缆载波通信采用单带四线制。
铁路通信使用的小同轴电缆载波机有300和960路，其增音距离分别为8 km和4 km。
Solution6502智能型两点控制射频导纳物位开关使用说明 Rev. G
S olution 6502两点控制射频导纳物位开关Solution Multi-Point RF/Admittance Level Switch版本： Rev. G概述Solution 6502两点控制射频导纳开关是一种基于射频电容测量原理的物位开关仪表。
随着物料在容器中高度的改变，电容也随之变化，这种变化可以通过微控制器及电子线路检测到。
当物位到达用户设定的报警点时，仪表内的继电器就会开启或者关闭。
Solution6502 在单台仪表内集成2路独立报警点，大大方便了现场安装及维护。
Solution6502系列带有温度补偿电路，可显著降低温漂和时漂。
Solution6502是一种数字式的智能仪表，它采用数码管实时显示测量电容值，并可通过长按某一单键来自动设定报警点及回差，简化了现场人员的操作。
主要特点及优点●高可靠性●高灵敏度（0.1pf）●低维护成本●温度稳定性好（+-0.5pf）●适用性广：可以检测导电介质及非导电介质，包括各种液体、固体颗粒、粉料、浆料●可以设定2个独立的报警点●探头材质：316SS, Telfon，陶瓷，Kynar（耐热耐磨合金）●可以耐介质温度达800℃（陶瓷探头）●耐压可达10Mpa●可以克服探头粘附及挂料对测量的影响●可以通过长按一个单键的方式设定报警点（一键设定）●2路独立的继电器输出工作原理：该产品采用振荡电路法测量探头与容器罐壁之间的电容。
探头-罐壁电容与内部电路构成改进型Colpitts振荡回路，当介质高度改变时，该电容随之变化，导致振荡频率发生改变。
这个频率信号由微控制器采集后转化成电容值显示。
同时，微控制器将根据测量电容值与设定的报警点，设定继电器输出。
与其他电容测量方法比较，振荡电路法的测量值较稳定，响应时间快。
技术指标●环境温度： -30～70℃●环境湿度：≤95%RH●外壳防护等级：IP66●电源：220V AC (85~265V) 或24V DC (18-36V)●继电器触点容量：⏹普通型：220V AC/3A 或 24V DC/3A⏹大容量型： 220V AC/5A 或24V DC/5A●相对对介电常数：ε≥ 1.5，ε<1.5时建议使用辅助电极。
2级单相远程费控智能电能表(载波、远程、开关内置)说明书
1、产品概述DDZY111-Z单相远程费控智能电能表（以下简称电能表）是采用国际上性能优良的单片微处理器和稳定可靠的外围电路，吸收消化国内外同类产品软件功能优点，配以稳定可靠的电子专用计量电路技术，采用先进的SMT工艺，经精心优化设计而成的新一代智能式电能表。
该电能表主要遵循GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T 15284-2002《多费率电能表特殊要求》、DL/T 614—2007《多功能电能表》、DL/T 645—2007《多功能电能表通信协议》、Q/GDW 355—2009《单相智能电能表型式规范》、Q/GDW 354—2009《智能电能表功能规范》、Q/GDW 364—2009《单相智能电能表技术规范》等相关标准要求。
2、规格及技术参数2.1．电气参数准确度等级：2级额定频率：50Hz±5%额定电压：220V极限工作电压：0.0Un～1.15Un电流：1.5（6）A 、5（60）A、10（100）A脉冲常数：1200imp/kWh、12000imp/kWh、800imp/kWh电压回路功耗：非通信状态下不大于1.5W、10V A；在通信状态下不大于3W、12V A电流回路功耗：在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗不大于1V A。
2.2．环境条件参比温度：23℃标准工作温度：-25～+60℃极限工作温度：-40℃～70℃存储和运输温度：-40℃～70℃相对湿度：≤95%大气压力：63kPa～106.0kPa（海拔4000m及以下）3.功能3.1. 电能计量具有正向、反向有功电能量和四象限无功电能量计量功能，并可以据此设置组合有功和组合无功电能量；具有分时计量功能；有功、无功电能量对尖、峰、平、谷等各时段电能量及总电能量分别进行累计。
3.2. 时钟功能电路采用采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时、闰年自动转换功能。
SENS-01嵌入式电力线载波模块使用说明书V1.2
SENS-01嵌入式电力线载波模块SENS-01嵌入式电力线载波通讯模块（PLT）是杭州新实科技有限公司全力打造的专业电力线载波产品，其核心芯片采用专用电力载波集成电路，配合新实科技专门研发的通讯算法及电力线接口信号驱动电路，使得产品具有通信速率高，通讯可靠，抗杂波干扰能力强，通讯距离远等特点，是专门为适应中国国内电力线应用环境而研发的高性能电力线载波通讯产品。
SENS-01嵌入式电力线载波模块包括了所有的电源220V降压、载波耦合等外围复杂电路，还可以提供5V电源给用户的设备，波特率可选600,1200,2400,4800,9600或19200bps，具有TTL 电平接口，可以直接与单片机的RXD、TXD连接完成数据从串口到载波的透明转发。
方便用户进行二次开发。
SENS-01嵌入式电力线载波模块提供半双工通信功能，可以在220V/110V，50/60Hz电力线上实现局域通信。
该模块为用户提供了透明的数据传输通道，数据传输与用户协议无关，由用户数据传输协议验证数据传输的正可靠性。
在同一台变压器下，多个SENS-01嵌入式电力线载波模块可以连接在同一条电力线上，在主从通信模式下，模块分别单独工作，不会相互影响。
主要性能特点：•工作电源：220V AC•通讯速率：600,1200,2400,4800,9600或19200bps•接口类型：TTL电平串行接口RXD、TXD•工作环境：220V，50/60Hz•通讯距离：1000m(具体通讯距离视应用环境而定)•每帧长度： <=20Byte，不足20个自动补上0•电力线载波频率：290KHz /125kHz•调制解调方式：过零双模•工作温度：－20℃～＋70℃•外形尺寸：6cm x 4.5cm x 2cm(L x W x H)，体积小，可安装86面板盒内。
主要应用：家电控制器，集中抄表系统，安防监控系统，路灯监控系统、工业现场数据传输、断缆监控系统，智能家电控制，停车场管理系统，远程灯光控制，空调控制，低速率通信网络，消防及保安系统，舞台灯光音响控制等。
2M传输分析仪解析课件
仪表介绍及基本参数的设置 使用方法
一、仪表介绍及基本参数的设置
前面板图
2
1
POWER
SIGNAL
FRAME MFRAME
CRC-4
PATTERN
AIS RA
MRA
CODE ERR
FAS ERR
CRC ERR EBIT ERR PAT SLIP
BIT ERR
F1
F2
F3
F4
HISTORY CLR HIS SET/TEST ESCAPE
将光标移动到 测试图案 栏，有以下可选项目：
2e6-1:选择仪表发送或接收信号中的测试图案为2e6-1。 2e9-1:选择仪表发送或接收信号中的测试图案为2e9-1。 2e11-1:选择仪表发送或接收信号中的测试图案为2e11-1。 2e15-1:选择仪表发送或接收信号中的测试图案为2e15-1。 2e20-1:选择仪表发送或接收信号中的测试图案为2e20-1。 2e23-1:选择仪表发送或接收信号中的测试图案为2e23-1。 WORD:选择仪表发送、接收信号中的测试图案为8bit人工码。
三、使用方法
日常测试连接图
测试设置
工作方式：常规测试 TX/RX1端口设置如下：
接收：RX=TX 接口方式：2Mbit/s 信号形式：非帧或其它 信号端口：终接 数据端口： G.703(75Ω) 时钟方式：内部时钟 测试图案： 2e9-1或其它 图案极性：同向 信号码型：HDB3 其它根据需要设置。 注意：接收端和发送端的 参数应一致，否则可能出 现误码和告警。
将光标移动到 数据端口 栏，有以下可选项目：
G.703(75Ω)：选择75Ω非平衡接口。 G.703(120Ω)：选择120Ω平衡接口。
电力载波产品选型指南
电力载波产品选型指南BWP31系列电力载波模块一、主要性能特点●工作电源：＋12VDC+5VDC。
●接口类型：TTL电平串行接口(UART)，半双工。
●传输类型：完全的透明数据传输，全集成。
●串口（UART）速率：9600bps，可接受客户定制。
●载波（PLC）速率：180bps、360bps、2400bps、5400bps可由用户配置。
●传输模式：固定帧长度传输（定帧模式）与固定字节长度传输（定长模式）。
●工作环境：交流220VAC/110VAC，50/60Hz，直流300VDC以下，无电导体。
●通讯距离：大于500m，(轻负载条件或者直流线路情况下，通讯距离大于1000m)。
●电力线载波频率：132KHz、264KHz、312KHz、416KHz四种频率可选。
●调制解调方式：BPSK+DSSS（直序扩频）。
●工作温度：－40℃～＋80℃二、外形尺寸三、端口定义数据接口功能定义BWP31电力载波模块的数据接口采用单排8PIN接口，分别对应电源接口、通讯接口与信号接口，具体定义如下。
接口符号定义方向1+V+12VDC电源(>6W)输入2G电源地输入3+5+5VDC电源(>0.5W)输入4P1TX发送指示（选用功能）输出5P2RX接收指示（选用功能）输出6R RXD,串口数据输入模块输入7T TXD,串口数据输出模块输出8P3RESET复位输入，低电平有效输入五、选型指南序号型号载波频率载波速率串口速率1BWP31A132KHz180bps360bps2400bps5.4Kbps用户可配置9600bps1位起始位，8位数据位，1位停止位，无校验2BWP31B264KHz3BWP31C312KHz4BWP31D416KHz备注：载波模块有多余IO口引出，可进行功能定制，详情请与相应销售人员联系。
BWP39系列电力载波模块一、主要性能特点●工作电源：＋12VDC+5VDC。
●接口类型：TTL电平串行接口(UART)，半双工。
载波模块抄表操作手册-120815
3)我们以COM1为例，开始软件的操作，首先是端口的设置，设置参数为串口配置COM1、波特率9600、偶校验、数据位8、停止位1，如下图所示：
图表7
4)点击电表配置栏的添加按钮，输入电表地址和对应的电表协议，采集器地址为0，再点击添加，则电表信息配置完毕，如下图所示：
图表8
图表9
图表10
5)打开串口，点击测试栏的添加按钮，添加测试任务，设置如下图：
C灯——C相发送状态指示灯，绿色。
LINK灯——以太网状态指示灯，绿色。表示以太网口成功建立连接后，LINK灯常亮。
DATA灯——以太网数据指示灯，红色。以太网口上有数据交换时，DATA灯闪烁。
采集器状态灯定义：
图表3
电源灯——上电指示灯，绿色。采集器上电时灯亮，失电时灯灭。
告警灯——告警指示灯，红色。
测试物理拓扑图如下：
图表1
连接集中器和采集器(载波表)的电力线不能平行放置，应以垂直交叉的状态放置；
如上图所示，连接完毕后，三个采集器（或载波表）依次接A相、B相、C相电源，按以下步骤进行测试：
打开“国网信息采集集中器成品测试台”软件，测量点档案配置三个测量点，依次对应三个采集器下属的电表，举例如下图：
1)测试软件五次抄表成功率为100%；
2)采集器通信灯在抄表过程中按正常流程闪烁。
物理拓扑图如下：
图表4
如上图所示，连接完毕后，按以下步骤进行测试：
1)打开测试PC上的LME2980PLC测试软件，如下图所示：
图表5
2)然后按“我的电脑”的属性----硬件----设备管理器----端口的顺序依次打开，查看232串口线插在什么端口，如下图所示：
图表11
图表12
6)点击确定，则测试开始，如任务设置的5次抄表全部成功，则载波抄表正常，如下图所示：
电力载波产品选型指南
电力载波产品选型指南BWP31系列电力载波模块一、主要性能特点●工作电源：＋12VDC+5VDC。
●接口类型：TTL电平串行接口(UART)，半双工。
●传输类型：完全的透明数据传输，全集成。
●串口（UART）速率：9600bps，可接受客户定制。
●载波（PLC）速率：180bps、360bps、2400bps、5400bps可由用户配置。
●传输模式：固定帧长度传输（定帧模式）与固定字节长度传输（定长模式）。
●工作环境：交流220VAC/110VAC，50/60Hz，直流300VDC以下，无电导体。
●通讯距离：大于500m，(轻负载条件或者直流线路情况下，通讯距离大于1000m)。
●电力线载波频率：132KHz、264KHz、312KHz、416KHz四种频率可选。
●调制解调方式：BPSK+DSSS（直序扩频）。
●工作温度：－40℃～＋80℃二、外形尺寸三、端口定义数据接口功能定义BWP31电力载波模块的数据接口采用单排8PIN接口，分别对应电源接口、通讯接口与信号接口，具体定义如下。
接口符号定义方向1+V+12VDC电源(>6W)输入2G电源地输入3+5+5VDC电源(>0.5W)输入4P1TX发送指示（选用功能）输出5P2RX接收指示（选用功能）输出6R RXD,串口数据输入模块输入7T TXD,串口数据输出模块输出8P3RESET复位输入，低电平有效输入五、选型指南序号型号载波频率载波速率串口速率1BWP31A132KHz180bps360bps2400bps5.4Kbps用户可配置9600bps1位起始位，8位数据位，1位停止位，无校验2BWP31B264KHz3BWP31C312KHz4BWP31D416KHz备注：载波模块有多余IO口引出，可进行功能定制，详情请与相应销售人员联系。
BWP39系列电力载波模块一、主要性能特点●工作电源：＋12VDC+5VDC。
●接口类型：TTL电平串行接口(UART)，半双工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLT2S系列
电力线载波远程控制开关Remote Power Line Communication Switcher
产品说明书
Products Data Sheet
一、产品简介
PLT2S系列电力载波远程控制开关是一款全新研发的一款全集成的电力载波应用产品，可以实现通过电力线进行远程开关控制、状态采集等功能。
其外壳采用符合工业标准35mm导轨安装要求的工控外壳，体积小巧，结构紧凑。
PLT2S载波开关可以实现两路继电器远程控制或者一路继电器远程双向控制，产品集成了220V开关电源，电力载波通讯电路，电源滤波电路，继电器输出与开关量输入电路，用户在设备对码成功后，即可实现载波远程开关控制功能。
主要性能特点：
●工作电源：＋12VDC+24VDC220VAC可选
●输入类型：开关型无源触点输入
●输出类型：继电器常开触点输出
●工作环境：220VAC/110V交流线路，300VDC以下直流线路，无电导体
●通讯距离：大于500m，(轻负载条件或者直流线路情况下，通讯距离大于1000m)
●调制解调方式：DSSS（直序扩频）
●工作温度：－40℃～＋80℃
●外观尺寸：90mm x115mm x40mm(W x L x H)
（220V电力载波远程控制开关外观图）
主要应用：集中抄表系统，安防监控系统，路灯监控系统、工业现场数据传输、断缆监控系统，智能家电控制，停车场管理系统，远程灯光控制，空调控制，低速率通信网络，消防及保安系统，舞台灯光音响控制等
二、产品选型
序号产品名称功能
对应型号1
1路单向载波开关
实现一路远程开关控制
PLT2SA1M-220A PLT2SA1S-220A
2
2路单向载波开关
实现两路远程开关控制
PLT2SA2M-220A PLT2SA2S-220A
3
1路双向载波开关
实现一路双向远程开关控制
PLT2SA1E-220A 备注说明：
以上型号对应工作电源为220V，载波与电源内部已经连接在一起，为标准功能产品，如果需要其它的工作电源，比如24V 等，订货时请更改型号。
二、端口说明
Port A功能说明
序号功能说明
1第1脚电源：交流L或者直流正极+工作电源
2第2脚电源：交流N或者直流负极-
3第3脚载波接口关于载波与电源的关系，
请参见选型说明4第4脚载波接口
拔码开关说明：位1为OFF时，正常状态，为ON时，对码状态
位2为OFF时，载波冲突关闭，为ON时，载波冲突打开
三、产品原理
输入端采用光藕隔离，输出端采用继电器常开触点输出，通过载波信号，将输入端的外触点状态变化信息实时送至输出端，使输出端的状态与输入端保持一致。
四、使用说明
使用步骤
1、对码：将两端的拨码开关1拨到ON位置，两端进行对码，对码开始时，面板RUN指示灯慢闪，
对码成功后，RUN指示快闪。
对码结束后将拨码开关1拨回OFF位置，如果不拨回OFF位置，则产品无法正常工作。
请注意，同一网络中，只允许一对产品处于对码状态，如果多对同时处于对码状态，则可能造成混乱。
2、拨码开关1处于OFF位置，则进入正常工作状态，此时如果输入端外部触点闭合，则输出端对
应继电器触点亦闭合，输入端外部输入触点断开，则输出端对应继电器触点亦断开。
3、拔码开关2载波冲突检测开关，当拨码开关2为OFF时，载波冲突检测功能关闭，此时端口状
态发生变化后，载波信号立即发送，不会检测电力线上是否有其它载波在发送，当拔码开关2为ON时，载波冲突功能打开，此时允许电力线上有多对载波开关同时工作，当端口状态发生变化时，会先检测电力线上是否有其它载波信号在发送，如果有，则进行随机延时，延时时间到后会于检测载波信号，如果无载波信号，则启动发送，如果有则再进行随机延时，直到数据发送成功为止。
4、当输入端上电时，会主动更新输出端的输出状态，使输出端的继电器状态与输入端保持一致。
如果输出端上电重启，则会主动向输入端发送状态更新请求，使输出端与输入端保持一致。
5、当输入端外部触点状态发生变化时，输入端将端口状态变化发送至输出端，输出端收到状态信
息后更新继电器输出状态，同时对输入端的信息进行回应，如果输入端没有收到回应，等待2秒后会自动再发送，如果发送十次无回应，则RUN指示灯快闪，以此表示通讯可能有故障。
6、面板指示灯说明
对码进行对码成功正常运行通讯故障RUN指示灯有规律慢闪有规律快闪亮短灭长，有数据时亮有规律快闪
指示灯Port1与Port2是端口状态指示，对应输入，如果外部触点闭合，则对应指示灯点亮；对应输出，如果继电器闭合，则对应指示灯点亮。
7、对于1路双向载波开关的应用，对码过程及面板指示灯与双路完全相同，Port1为输出，Port2为
输入，Port2输入可以控制对方Port1输出，拔码开关的功能亦相同。
五、主要参数
序号项目内容
1工作电源12VDC、24VDC、220VAC可选
2最大输入路数2路
3最大输出路数2路
4最大消耗功率5W，峰值，载波发送时
5载波频率135K,260K,350K,420K可选
6载波调制方式DSSS直序扩频
7载波线路电压220VAC
8最大控制延迟1秒，慢速时
9最快控制时间0.3秒，快速时
10工作温度-40℃-+60℃
11环境温度<90%无凝露
12产品尺寸90mm x1155mm x40mm(W x L x H)。
