无堵塞液下泵操作原理
立式液下泵
立式液下泵立式液下泵是一种能够在液位下方将液体抽离的泵。
它主要应用于石化、化工、冶金、农业和食品行业中。
本文将对立式液下泵的原理、特点、应用等方面进行介绍。
原理立式液下泵的原理主要是利用泵的负压吸入作用来实现液体的抽离，其特殊之处在于泵的位置是在液体下方，而不是像普通泵一样位于液体上方。
在立式液下泵中，叶轮和电机不是放置在一块平面上，而是拆开分别放在液位的上下两部分。
液下泵安装在容器底部的泵井内，电机及齿轮箱等一些重要部件在泵井内，而立式液下泵的叶轮则放置在液位面以下，叶轮浸入液体中。
刚启动时，电机带动泵的叶轮旋转，由于叶轮在液体中，所以叶片上就产生了一个低压区域，低压区域使得液体从周围空间中流入叶轮的中央，接着叶轮将液体向泵的出口处推送，并且不断吸入。
在液面降低时，叶轮会根据液面的高低而自动提升或降低，以保证其始终在液面下方。
特点立式液下泵相比于传统的水泵具有一些特点：1.能够抽取不同高度和厚度的液体。
2.泵的结构设计紧凑，占用空间少。
3.安装便捷，无需额外的水泵房或平台，可以直接放入流体中。
4.抗腐蚀能力强，适合于腐蚀性和高温液体的抽取。
5.操作稳定，抽取效率高，不会对环境造成任何污染。
应用立式液下泵可广泛应用于石化、化工、冶金、农业和食品行业中。
下面是一些应用案例：1.在化工行业中，立式液下泵主要用于抽取酸、碱、盐、有机物等化学物质。
2.在冶金和采矿行业中，立式液下泵主要用于抽取各种含油、含水、含炭的液体。
3.在农业行业中，立式液下泵主要用于抽取污水、深井水、灌溉水等。
4.在食品行业中，立式液下泵主要用于抽取果浆、果汁等食品原料。
它可以保持食品的原始口感和营养成分。
维护为保证立式液下泵的使用寿命和性能稳定，需要进行一定的维护和保养：1.定期检查泵的电机、轴承、密封等部件，如发现破损或异常墍，及时更换。
2.定期清理泵身内部的沉淀物，以保证泵的抽水效率。
3.注意液下泵的工作环境和液体条件，禁止泵在过高或过低液位下运行。
液下泵工作原理
液下泵工作原理
液下泵是一种用于污水处理、农田灌溉、排水和工业用途的泵。
它的工作原理基于压力差和离心力的作用。
液下泵通常由电动机、泵体和叶轮组成。
电动机提供动力，使叶轮高速旋转。
泵体内部有一个入口和一个出口。
液下泵通过入口吸入液体，然后通过旋转的叶轮产生离心力，将液体推出泵体。
液下泵的工作原理可以简单描述为以下几个步骤：
1. 吸入液体：液下泵的入口通常位于泵体的底部。
当电动机启动后，叶轮开始旋转，并产生低压区域。
液体会被压力差的作用吸入泵体内。
2. 离心力产生：当液体进入泵体后，叶轮的旋转会使液体迅速旋转。
旋转的液体会产生离心力，将液体推向泵体的外部。
3. 推出液体：离心力使得液体被推向泵体的出口。
液下泵的出口通常位于泵体的顶部，液体通过出口排出。
总结起来，液下泵利用电动机驱动旋转的叶轮，通过离心力将液体从入口吸入泵体，然后推出泵体的出口。
这种工作原理使液下泵能够有效地处理液体，并被广泛应用于各种领域。
污水泵工作原理
污水泵工作原理
污水泵的工作原理主要是通过电力驱动的电机产生动力，将水泵内的叶轮旋转起来，从而产生离心力，使污水被吸入泵体。
具体工作原理如下：
1. 泵体：污水泵由泵体和电机组成，泵体包含了进出水口、泵壳和叶轮等部件。
2. 叶轮：污水泵内部有一个或多个叶轮，叶轮又称为叶片，是连接在泵轴上的旋转部件，通常是由金属或塑料制成。
当电机驱动叶轮旋转时，产生离心力。
3. 进出口：污水泵的进出口通常位于泵体的上部和下部。
进口是水被泵入的地方，而出口则是泵出水的地方。
4. 驱动系统：污水泵的驱动系统主要由电机组成，通过电源供电，电机驱动泵轴旋转，从而使叶轮旋转起来。
驱动系统还包括联轴器、轴承等部件，用于连接电机和泵轴，并支持叶轮的旋转。
5. 吸入污水：当叶轮旋转时，叶轮的叶片会产生离心力，将污水从进口吸入泵体。
污水穿过泵壳进入泵体内部。
6. 泵出污水：随着叶轮旋转的继续，污水被推到泵体的出口处。
从出口处流出的污水被推向管道或其他处理设备，实现污水的排放或进一步处理。
总结起来，污水泵的工作原理就是通过电机驱动叶轮旋转产生离心力，将污水从进口吸入泵体，然后通过出口推出。
这样循环往复，实现了污水的输送与排放。

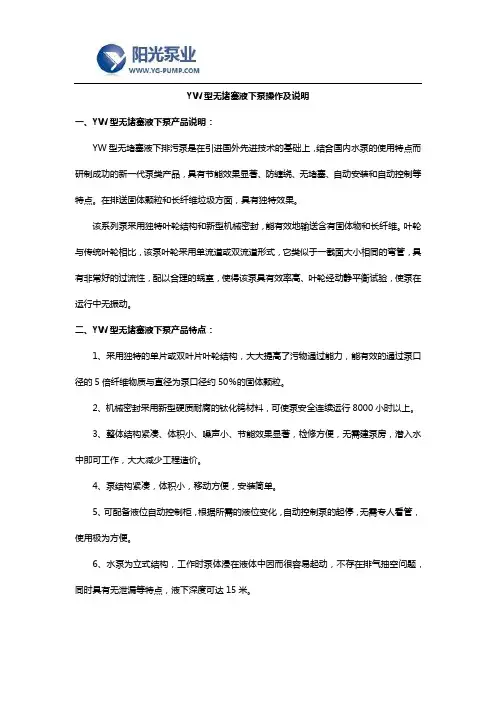

YW型无堵塞液下泵操作及说明
YW型无堵塞液下泵操作及说明一、YW型无堵塞液下泵产品说明：YW型无堵塞液下排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
二、YW型无堵塞液下泵产品特点：1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、泵结构紧凑，体积小，移动方便，安装简单。
5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用极为方便。
6、水泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达15米。
7、接轴结构先进可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
8、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装，适合不同需要。
三、YW型无堵塞液下泵的工作条件：a、介质温度不超过70℃，介质重度为1-1.3k/dm3。
b、铸铁材质的使用介质PH值在5-9范围内。
c、1Cr18Ni9Ti不锈钢材质可使用各种带腐蚀性介质。
注：液下排污泵适应安装在水池或水槽的支架上,电机放在只可用于固定或移动的地方。
四、YW型无堵塞液下泵的操作规范：1、无堵塞排污泵必须垂直安装在液体料池盖板上，不允许斜放。
YW液下无堵塞排污泵应用范围与结构特点
长沙自平衡多级泵厂 YW液下式无堵塞排污泵是一种泵与电机连体，并同时潜入液下工作的泵类产品，与一般卧式泵或立式污水泵相比，排污泵结构紧凑、占地面积小。
潜水泵有限公司引用安装维修方便小型的排污泵可以自由安装，大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。
连续运转时间长。
排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷（径向）相对较小，寿命比一般泵要长得多。
不存在汽蚀破坏及灌引水等问题。
特别是后一点给操作人员带来了很大的方便。
振动噪声小，电机温升低，对环境无污染。
YW液下无堵塞排污泵应用范围：①无堵塞排污泵企业单位废水排放。
②城市污水处理厂排放系统。
③泵地铁、地下室、人防系统排水站。
④宾馆、高层建筑污水排放。
⑤住宅区的污水排水站。
⑥市政工程，建筑工地中稀泥浆的排放。
⑦无堵塞排污泵自来水厂的给水装置。
⑧无堵塞排污泵养殖场污水排放及农村农田灌溉。
⑨无堵塞排污泵勘探矿山及水处理设备配套。
⑩无堵塞排污泵代替肩挑人担，吸送河泥。
无堵塞排污泵使用条件水温≤60℃，液体PH值为2～10。
无堵塞排污泵结构特点：无堵塞排污泵结构紧凑，并设置了各种状态显示，保护装置，使得泵运行安全、可靠。
1、无堵塞排污泵独特的电缆密封设计，排除了电缆漏水的隐患。
2、无堵塞排污泵定子采用F级绝缘，装有热保护元件。
3、无堵塞排污泵18.5KW以上泵采用外循环水自动冷却，保证电泵在最低水位状态下安全运行。
4、无堵塞排污泵电机腔下底部装有浮子开关，对电机侧机械密封实施监护。
5、无堵塞排污泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护。
6、波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机安全可靠运转。
7、副叶轮用于平衡机械密封外部压力，防止水进入油室，从而延长电泵的使用寿命。
8、叶轮设计独特，大流道能够通过长纤维及污物，抗堵塞、防缠绕、过流能力强。
液下泵结构原理简介
液下泵结构原理简介
结构 出液管 底板 机架 电机
泵盖 泵体 接管 密封 连轴器
工作原理 由电机通过连轴器与泵轴连接，带动叶轮旋转。叶轮中的叶片迫使液体 旋转，对液体做功，使其能量增加，液体在离心力的作用下，向叶轮四周甩 出，通过泵体的涡形流道将速度能转换成压力能，当叶轮内的液体甩出后， 叶轮内的压力低于进水管内压力，新的液体在压力差的作用下吸入叶轮，液 体就连续不断的从泵内流出。 操作使用 一、开车前的准备： 1、盘动联轴器检查泵内无摩擦声和杂物，以便消除。 2、关闭出口管路上的阀门。 3、开启电动机，慢慢打开出口管路阀，直至正常运转。 二、运行 1、注意检查轴承温升不能过高（手摸轴承处不要过烫） 。 2、发现不正常现象、声音应停车检。 三、停车 1、 慢慢关闭出口闸阀。 2、 停止电动机。 常见故障 故障现象 流量不足 原因分析 1、 吸入管堵塞 解决办法 拆卸清理吸入管
FY型液下泵操作规程
FY型液下泵操作规程FY型液下泵是一种专门用于输送含固体颗粒或纤维的废水或污水的排水设备，其结构紧凑，运行稳定，操作简便，是城市污水处理和工业废水处理中不可或缺的设备之一。
以下是FY型液下泵的操作规程。
一、准备工作1.检查泵的外观，确认无破损、变形等情况。
2.检查电源，电压是否有波动、电气设备是否接地等。
3.检查密封、轴承等部件，是否有异常情况。
4.检查水源是否通畅，不可有杂质、空气等。
二、操作步骤1.将电源接通，启动控制系统，确认电流是否正常。
2.检查液下泵的进口、出口、水源的通畅情况，确认无堵塞等情况。
3.将泵浸入水中，泵的底部应该与水平面保持一定的距离，不得直接接触底部。
4.启动油泵，加注润滑油。
5.打开进、出口阀门，让排水设备进入到液下泵中，启动液下泵。
6.检查液下泵的运行情况，包括泵的运行状态、电压、电流、温度等。
7.当泵运行结束后，关闭出口阀门，停止液下泵运转，将泵从水中取出并清理。
三、注意事项1.严格按照操作规程操作，不得随意更改液下泵的参数、操作方式、维护保养等。
2.注意液下泵的运行状态，对于异常情况及时停机检修。
3.在清理液下泵时，需要切断电源，防止电器设备受到损坏。
4.液下泵的进、出水口的阀门需要在开启和关闭时慢慢旋转，避免强行关闭或开启，造成阀门损坏或堵塞。
5.液下泵在运行中产生的噪音、振动、温度升高等情况应及时检查。
6.设备长时间停机时，应该拆除液下泵并对其进行清洗、养护等工作。
7.定期对液下泵进行维护保养，如更换轴承、密封等设备。
8.不得让液下泵长时间在干转态下，以避免出现损坏。
YW液下无堵塞排污泵规程
YW液下无堵塞排污泵规程YW液下无堵塞排污泵规程一、引言YW液下无堵塞排污泵是一种适用于各种环境下的排污泵，包括工业污水、城市污水、自来水厂、污泥处理厂等场所。
由于其结构特别，使得它能够在低沉的淤泥、悬浮物和纤维等物质中自由运行。
本规程旨在规范液下无堵塞排污泵的使用、维护和保养，确保其安全牢靠运行，提高环境污染防治水平，保护人类健康和生态环境。
二、适用范围本规程适用于全部液下无堵塞排污泵的使用、维护和保养，涵盖液下无堵塞排污泵的选型、安装、调试、使用、维护和保养等方面。
三、使用要求1.选型应依据实际使用要求，选择适当的液下无堵塞排污泵型号和规格，确保能够有效并且稳定地运行。
2.安装2.1 应在地面上、室内或者防潮、防晒、防冻的室外地面上安装液下无堵塞排污泵，不得在室外露天空地上安装。
2.2 应依照液下无堵塞排污泵的安装说明进行组装和安装，必需确保安装坚固、合理、规范。
2.3 液下无堵塞排污泵的进出口管道应依据实际情况合理设计，且使用前应对管道进行洗净。
2.4 安装液下无堵塞排污泵的场所应保持干燥、温度适合，并应有良好的通风设备。
严禁在有爆炸不安全的场所安装液下无堵塞排污泵。
3.调试3.1 安装完毕后，应对液下无堵塞排污泵进行系统调试，试运行1小时以上，确保泵系统各项指标符合要求。
3.2 在液下无堵塞排污泵系统加入清水或少量污水，试运行1小时以上，并注意察看各项指标，不得显现波动或不正常现象。
3.3 在液下无堵塞排污泵系统加入适量污水，尽量选择仿佛实际使用情况的情况，在正常负载条件下试运行1小时以上。
4.使用4.1 液下无堵塞排污泵在使用过程中，应注意保持系统良好的通风和干燥状态。
4.2 当液下无堵塞排污泵长期不使用时，应在泵内注满清水，以防止泵内构造部件腐蚀损坏。
4.3 对于低于液下无堵塞排污泵设计流量的情况，应采纳调整阀等方式来调整过流量，以保护液下无堵塞排污泵和系统的安全稳定运行。
5.维护和保养5.1 液下无堵塞排污泵应定期巡检，检查各项指标，如有问题适时进行维护。
液下泵原理和发展趋势
液下泵是一种在液体中工作的离心泵，它的主要特点是可以在液体表面以下工作，可以将液体从较深的位置抽出。
液下泵的应用范围非常广泛，包括石油、化工、冶金、电力等行业。
本文将详细介绍液下泵的原理和发展趋势。
一、液下泵的工作原理液下泵是一种在液体中工作的离心泵，它的工作原理与普通离心泵类似。
液下泵的主要部件包括电机、泵体、叶轮、轴承等。
液下泵的电机通常是水密电机，可以在液体中工作。
泵体和叶轮是液下泵的核心部件，它们的形状和结构可以根据不同的工作条件进行设计。
液下泵的轴承通常采用特殊的设计，可以在液体中运转。
液下泵的工作过程中，电机带动叶轮旋转，液体被吸入泵体，随着叶轮的旋转，液体被离心力推向泵体的出口，最终被排出。
液下泵的出口通常与管道相连，将液体输送到需要的位置。
二、液下泵的分类液下泵根据不同的工作条件和应用场景，可以分为不同的类型。
常见的液下泵类型包括：1.潜水泵潜水泵是一种可以完全浸入液体中工作的液下泵，常用于排水、水处理、污水处理等领域。
2.深井泵深井泵是一种可以在深井中工作的液下泵，常用于地下水开采、石油开采等领域。
3.污水泵污水泵是一种专门用于处理污水的液下泵，常用于污水处理厂、工业废水处理等领域。
4.海水泵海水泵是一种专门用于处理海水的液下泵，常用于海水淡化、海水冷却等领域。
三、液下泵的优点液下泵相比于传统的泵，具有以下优点：1.可以在液体表面以下工作液下泵可以在液体表面以下工作，可以将液体从较深的位置抽出，这对于一些需要从深井、深水中抽水的场合非常有用。
2.能够处理不同的液体液下泵可以处理不同的液体，包括清水、污水、海水等，具有很强的适应性。
3.维护成本低液下泵的维护成本相对较低，因为它的主要部件可以在液体中工作，不需要经常进行维护。
4.环保节能液下泵可以将液体从深处抽出，减少了能量的浪费，具有环保节能的优点。
四、液下泵的发展历程液下泵的发展历程可以追溯到20世纪初，当时液下泵主要用于石油开采和水处理领域。
液下泵工作原理
液下泵工作原理液下泵是一种用于从水源或液体储存容器中抽取液体的设备。
它通常用于工业、农业和民用领域，用于输送水、油、化学品等各种液体。
液下泵的工作原理是通过利用机械或电动力将液体从水源或储存容器中抽取，并通过管道输送到需要的地方。
液下泵的工作原理主要包括以下几个方面：1. 泵体结构液下泵通常由泵体、叶轮、电机、密封件、轴承等部件组成。
泵体是液下泵的主要部件，它负责承载叶轮和其他部件，并通过密封件和轴承与电机连接。
泵体通常采用耐腐蚀材料制成，以适应不同液体的输送要求。
2. 叶轮设计液下泵的叶轮是通过电机的驱动产生旋转力，将液体从水源或储存容器中抽取出来。
叶轮的设计通常考虑到液体的流动特性和泵的工作效率，以确保液体能够顺利地被抽取和输送。
3. 电机驱动液下泵通常采用电动机作为动力源，通过电机的驱动产生旋转力，带动叶轮旋转，从而实现液体的抽取和输送。
电机的选型和功率通常根据液体的性质和输送距离来确定，以确保泵的工作效率和稳定性。
4. 密封件和轴承液下泵的密封件和轴承起着重要的作用，它们能够有效地防止液体泄漏和泵的损坏。
密封件通常采用耐腐蚀材料制成，以适应不同液体的输送要求。
轴承则能够减少泵的摩擦和磨损，延长泵的使用寿命。
5. 输送管道液下泵通过输送管道将抽取的液体输送到需要的地方。
输送管道通常考虑到液体的流动特性和输送距离，以确保液体能够顺利地被输送到目的地。
综上所述，液下泵通过泵体结构、叶轮设计、电机驱动、密封件和轴承、输送管道等部件的协同作用，实现了从水源或液体储存容器中抽取液体，并将其输送到需要的地方的工作原理。
液下泵在各个领域都有着广泛的应用，为液体输送提供了便利和高效的解决方案。
排污泵的工作原理和结构特点
排污泵的工作原理和结构特点
无堵塞排污泵是引进国外高效节能无堵塞排污泵和国内技术力量研制而成，各项性能指标均达到国外同类产品技术水平，由于采用独特的单通道叶轮，动密封采用两组特殊材料的硬质合金机械密封装置，具有无堵塞;经久耐用、型线准确，使用维修方便，效率高，节能显著，是我国泵类更新换代的最新产品。
(一)无堵塞潜污泵的工作原理
自吸无堵塞排污泵,主要由泵体,叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。
泵的结构见图。
泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。
泵停止工作后，泵内腔已储有一定容积的液体。
当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。
(二)无堵塞潜污泵的结构特点
1、采用双叶片叶轮结构，大大提高了污物的通过能力
2、机械密封采用新型磨檫副，并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换;
4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便;
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑;
6、能够在设计范围内使用，而保证电机不会过载;
7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支;。
粪便固液分离机工作原理
新乡市欢乐养殖设备销售部 网址：
新乡市欢乐养殖设备销售部
粪便固液分离机工作原理
粪便固液分离机工作原理：
首先由配套的无堵塞液下泵将猪粪水提升送至猪粪干湿分离机内，再由绞龙将猪粪水逐渐推向机器的前方，同时不断提高机器前缘的压力，迫使物料中的水分在边压带滤的作用下挤出网筛，流出排水管。
粪便固液分离机的工作是连续进行的，其猪粪水不断的提升至猪粪干湿分离机体内，前缘的压力不断增大，当大到一定程度时， 就将出料口顶开并挤出挤压口，达到挤压出料的目的。
粪便固液分离机自动化水平高、操作简单、易维修、日处理量大、动力消耗低、适合连续作业。
设备重量半吨左右且外形尺寸较小，能大幅度提高鸡粪、猪粪、牛粪等等畜禽粪便脱水处理的效率。
该干湿分离机主要由：滤网、螺旋绞龙、螺旋叶片均采用优质304不锈钢跟合金经过特殊的工艺制造而成，具有很好的耐腐耐磨等等特点，是其他同类产品使用寿命2-3倍。
液下泵工作原理
液下泵工作原理
液下泵是一种常用的泵类设备，常用于污水处理、灭火、水利工程等领域。
其工作原理可以简单描述为以下几个步骤：
1. 自吸水进：当液下泵停止工作时，泵内部的水被排出，此时水泵内部空腔处于真空状态。
当启动液下泵时，泵内部的叶轮开始旋转，通过叶轮的作用，泵内部的空气被抽出，形成一个负压区域。
2. 自吸水进：在负压的作用下，周围的液体(如污水)就会被压力差推动进入泵内。
液体从进水口进入泵内，经过泵的叶轮和泵壳的作用，被抽送到出水口。
3. 泵水出：当液体被泵入泵壳内部后，叶轮的旋转会加速液体的流动，增加液体的动能。
液体通过泵壳的出水口被排出，完成液下泵的工作。
需要注意的是，液下泵通常需要在设备启动前先进行灌水，以保证泵内部充满液体，起到自吸作用。
同时，液下泵的泵高度和泵距离也会影响其吸水效果和泵水能力，需根据具体情况进行选型。
液下泵的工作原理简介
液下泵的工作原理简介前言：液下泵是一种单螺杆式输运泵，液下泵主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。
其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。
螺杆每转一周，密封腔内的液体向前推进一个螺距，随着螺杆的连续转动，液体螺旋形方式从一个密封腔压向另一个密封腔，zui后挤出泵体。
液下泵是一种新型的输送液体的机械，具有结构简单、工作安全可靠，使用维修方便、出液连续均匀、压力稳定等优点。
一种利用螺杆的旋转来吸排液体的泵，它zui适于吸排黏稠液体.液下泵是利用螺杆的回转来吸排液体的。
中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。
主、从动螺杆的螺纹均为双头螺纹。
由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在液下泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。
随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是液下泵的基本工作原理。
螺杆与壳体之间的密封面是一个空间曲面。
在这个曲面上存在着诸如ab或de之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。
这些三角形的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。
而凹槽B、C又沿着自己的螺线绕向背面，并分别和背面的凹槽D、E相连通。
由于在槽D、E与槽F（它属于另一头螺线）相衔接的密封面上，也存在着类似于正面的三角形缺口a’b’c’，所以D、F、E也将相通。
这样，凹槽ABCDEA也就组成一个“∞”形的密封空间（如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封）。
不难想象，在这样的螺杆上，将形成许多个独立的“∞”形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。
立式液下泵的工作原理
立式液下泵的工作原理
解析：
立式液下泵的工作原理主要依赖于电机带动轴上的叶轮高速旋转，使充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周。
液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，逐次流过所有的叶轮和导壳，进一步使液体的压力能量增加。
这种工作方式使得立式液下泵能够将流体（包括气体和液体，或者是悬浮颗粒与气体或液体的混合物）从叶片转轴根部（进口）进入，依靠高速转动叶片产生的离心力，产生一个高压，从泄压口（出口）流出的介质，从而实现流体的输送。
立式液下泵的设计特点在于它将具有同样功能的两个以上的泵集合在一起，通过流体通道结构上的串联机构，形成高效的流体输送设备。
此外，立式液下泵采用的各种塑料材质射出成型，能够抵抗大部分化学性物质，适用于各种酸碱液循环、冷却、喷洗设备、废弃塔使用等场景。
旋流无堵塞泵工作原理
旋流无堵塞泵工作原理
旋流无堵塞泵是一种采用旋流器原理进行泵送的设备，其独特的工作原理使得其能够有效地解决传统泵送设备中常见的堵塞问题，为工业领域的原料输送提供了更为可靠的选择。
旋流无堵塞泵的工作原理基于旋流器的原理。
旋流器是一种通过离心力将物料分离的设备，其工作原理是利用高速旋转的液体或气体将物料分离成不同的组分。
而旋流无堵塞泵则是将这一原理应用到了泵送领域，通过高速旋转的液体将原料分离并送到目标位置。
具体来说，旋流无堵塞泵的内部结构包括了一个旋流器和一个泵体。
当原料进入泵体后，通过旋流器的作用被分离成两个组分。
其中大颗粒物料被离心力排除，沉积在泵体底部，而液体则通过旋流器中心的出口被抽出。
这种设计使得原料中的颗粒物料不会堵塞泵体，从而保证设备的稳定运行。
旋流无堵塞泵的设计也使得其具有更好的泵送效率。
由于旋流器能够将原料分离成两个组分，因此在泵送液体时，只有液体被抽出，而不会带着大量的颗粒物料一起泵送，从而有效地减少了泵送阻力。
这使得旋流无堵塞泵能够在相同功率下实现更高的泵送效率。
除了在工业领域中用于原料输送外，旋流无堵塞泵还具有广泛的应用场景。
例如，在环保领域中，旋流无堵塞泵可以被用于输送含有固体颗粒的废水，以及输送含有大量气泡的液体。
在食品领域中，
旋流无堵塞泵也可以被用于输送高粘度的食品原料，如果酱和酱料等。
旋流无堵塞泵是一种采用旋流器原理进行泵送的设备，其独特的工作原理能够有效地解决传统泵送设备中常见的堵塞问题。
其在工业领域中的应用可以大大提升原料输送的效率和可靠性，同时也具有广泛的应用场景。
YW型无堵塞排污液下泵的工作原理及结构图
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
YW型无堵塞液下式排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
那么大家想知道它的工作原理以及结构图吗?想的话就请跟着上海沈泉排污泵厂家一起来看看下面的内容介绍吧。
YW型无堵塞排污液下泵工作原理：工作部分淹没在液体内，轴封无泄漏现象。
且占地面积小，使用可靠，维修方便，耐腐蚀性能强等特点。
广泛适用于化工、制药、造纸、石油等工业部门。
排污液下泵的立式电动机以螺栓固紧电机座上，并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰，以螺栓联接构成一体，固定在底板上，泵的整体通过底板安装在容器上。
泵的轴向力与径向力，(包括泵运转中所产生的水压力，叶轮及转子重量等)，均由轴承盒内所装单向推力球轴承，单列向心球轴承;以及滑动导轴所承受为保证泵安全正常运转。
轴承以黄油润滑之，导轴承同所输送的液体润滑。
因此，工作时液面必须高于叶轮中心线。
伸入容器长度L的长短不同，则又分为中间导轴承结构和无中间导轴承的结构。
排污液下泵的结构是泵与电机连接为一体潜入液下，实现将物料准确送达目标储的目的。
YW型无堵塞排污液下泵结构图：好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
旋流无堵塞泵工作原理
旋流无堵塞泵工作原理
《旋流无堵塞泵工作原理》
旋流无堵塞泵原理，是由传统的旋流泵和流体运动基本法则相结合的一种新型的旋流泵，它具有在系统内无堵塞，低噪声，高效率，使用寿命长，机械结构精密等优点。
旋流无堵塞泵的原理，是当流体从旋转叶片上的气隙处流过时，由于叶片旋转，建立起一种径向流，液体在旋转叶片的速度场内发生径向而非轴向流动，由此产生涡流，从而引起流体的上升，实现出液体的转移。
而系统内没有细小的气泡，也就避免了液体的堵塞，所以具有无堵塞性能。
旋流无堵塞泵的结构比传统的泵简单，体积小巧，使用简单，而且体积和重量低，有效降低了能耗，大大提高了系统的效率，为系统的安全运行提供了可靠的保障，极大的改善了人们的生活质量。
总之，旋流无堵塞泵的工作原理是由传统旋流泵和流体运动基本法则结合而成，它具有在系统内无堵塞，低噪声，高效率，使用寿命长，机械结构精密等优点，是一种新型的节能高效的节能泵。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无堵塞液下泵操作原理
一、无堵塞液下泵产品概述：
无堵塞液下排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
二、无堵塞液下泵产品特点：
1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、泵结构紧凑，体积小，移动方便，安装简单。
5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用极为方便。
6、水泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达15米。
7、接轴结构先进可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
8、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装，适合不同需要。
三、无堵塞液下泵的工作条件：
a、介质温度不超过70℃，介质重度为1-1.3k/dm3。
b、铸铁材质的使用介质PH值在5-9范围内。
c、1Cr18Ni9Ti不锈钢材质可使用各种带腐蚀性介质。
注：液下排污泵适应安装在水池或水槽的支架上,电机放在只可用于固定或移动的地方。
四、无堵塞液下泵的操作规范：
1、无堵塞排污泵必须垂直安装在液体料池盖板上，不允许斜放。
2、用手动水泵，检查水泵是否有卡住现象，并检查电机的旋涡方向是否和泵要求转向一致。
3、无堵塞排污液下泵须浸没入液体内，切勿脱液空转。
4、液下泵的出口管路必须另设支架，不允许将其重量直接落在泵体上。
