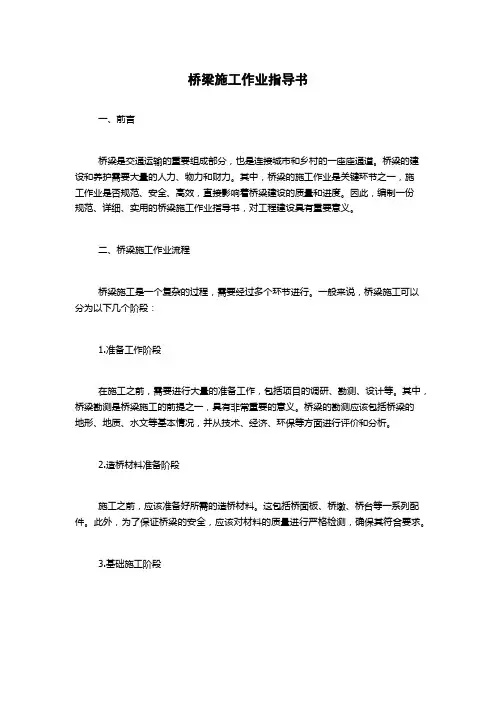

桥梁施工作业指导书
桥梁施工作业指导书一、前言桥梁是交通运输的重要组成部分，也是连接城市和乡村的一座座通道。
桥梁的建设和养护需要大量的人力、物力和财力。
其中，桥梁的施工作业是关键环节之一，施工作业是否规范、安全、高效，直接影响着桥梁建设的质量和进度。
因此，编制一份规范、详细、实用的桥梁施工作业指导书，对工程建设具有重要意义。
二、桥梁施工作业流程桥梁施工是一个复杂的过程，需要经过多个环节进行。
一般来说，桥梁施工可以分为以下几个阶段：1.准备工作阶段在施工之前，需要进行大量的准备工作，包括项目的调研、勘测、设计等。
其中，桥梁勘测是桥梁施工的前提之一，具有非常重要的意义。
桥梁的勘测应该包括桥梁的地形、地质、水文等基本情况，并从技术、经济、环保等方面进行评价和分析。
2.造桥材料准备阶段施工之前，应该准备好所需的造桥材料。
这包括桥面板、桥墩、桥台等一系列配件。
此外，为了保证桥梁的安全，应该对材料的质量进行严格检测，确保其符合要求。
3.基础施工阶段在基础施工阶段，需要对桥梁建设位置进行基础施工。
首先应该对其进行地形和地质勘测，并制定相应的施工方案。
然后，在合适的位置挖掘出桥台和桥墩，并进行钢筋骨架的搭设。
最后，浇筑混凝土，并经过一段时间的养护。
4.梁体拼装阶段梁体拼装阶段是构成桥梁的结构元素之一，也是桥梁施工的重中之重。
梁体在运输的过程中很容易发生意外，因此在运输梁体之前，应该先对梁体进行检测，并做好防护措施。
在运输过程中，应该选择符合要求的运输工具，并制定好运输方案。
到了目的地之后，应该对梁体进行验收，并进行吊装、装配等作业。
5.桥梁加固阶段桥面板是桥梁的重要组成部分之一，其承载能力直接影响着桥梁的使用寿命和安全性。
因此，在桥面板和支座接触面应该留有一定的伸缩量，以便在自然变形和温度变化时自如移动。
此外，还应该对桥梁进行不定期的检修和维护，及时消除安全隐患。
三、桥梁施工安全注意事项桥梁施工作业是一项危险性较大的工作，施工人员应该具备高度的责任感和安全意识，时刻关注自身安全。
【栈桥施工方案版】
【栈桥施工方案版】嘿，朋友们，今天咱们来聊聊栈桥施工那点事儿。
作为一名有着10年方案写作经验的大师，我这就给你详细梳理一下施工方案，保证让你一看就懂，一学就会！一、项目背景栈桥施工项目位于美丽的海滨城市，是一项连接陆地与海洋的重要交通设施。
项目的建成将极大缩短游客前往海滩的距离，提升景区的整体形象。
二、施工目标1.确保栈桥施工质量，达到设计要求。
2.施工过程中，确保人员安全，降低事故风险。
3.提高施工效率，缩短建设周期。
三、施工准备1.深入了解项目背景，掌握栈桥施工的技术要求。
2.组织专业施工队伍，进行技能培训。
3.准备施工所需的材料、设备等。
四、施工步骤1.施工前期a.按照设计图纸，进行栈桥位置、尺寸的测量和定位。
b.按照要求，进行栈桥基础施工，包括桩基、承台等。
c.完成基础施工后，进行栈桥主体结构的施工。
2.施工中期a.按照设计要求，进行栈桥梁板的预制和安装。
b.进行栈桥主体结构的焊接、防腐处理等。
c.安装栈桥的照明、供电等配套设施。
3.施工后期a.进行栈桥的装修、绿化等施工。
b.对栈桥进行全面检查，确保各项指标达到设计要求。
c.进行栈桥的验收和交付使用。
五、施工保障1.人员保障a.组织专业的施工队伍，进行技能培训。
b.加强施工现场的安全管理，确保人员安全。
2.质量保障a.严格按照设计图纸和施工规范进行施工。
b.强化过程控制，确保施工质量。
3.进度保障a.制定详细的施工计划，确保施工进度。
b.加强施工协调，确保各环节顺利进行。
六、施工风险及应对措施1.风险一：自然灾害应对措施：提前了解当地气候特点，制定应急预案，确保施工安全。
2.风险二：材料供应不足应对措施：与供应商建立长期合作关系，确保材料供应。
3.风险三：施工过程中出现质量问题应对措施：加强过程控制，及时发现并解决问题。
好了，朋友们，这就是我为你准备的栈桥施工方案。
希望对你有所帮助，让我们一起为美丽的海滨城市打造一座高质量的栈桥吧！注意事项一：施工安全解决办法：施工过程中，安全永远是第一位的。
栈桥专项施工方案
栈桥专项施工方案一、总体概述栈桥是一种连接陆地与水上交通的重要工程，它具有连接两地、便捷行人及车辆通行的功能。
本方案旨在详细描述栈桥的施工方案，确保施工的顺利进行。
二、施工前期准备工作1.确定施工队伍：根据工程的规模和施工期限，确定施工队伍的人数和技术调查人员。
2.制定施工计划：根据工程的要求和实际情况，制定施工计划，包括施工时间表和分时段施工计划。
3.石材供应准备：选择符合规格要求的石材供应商，并与其签署供应合同，确保施工所需的石材供应充足。
4.施工现场清理：清理施工现场，确保施工所需的材料和工具摆放整齐，且施工现场的道路通畅便捷。
5.安全生产培训：将施工队伍的人员进行安全生产培训，确保施工期间的安全生产。
三、栈桥施工工艺1.准备工作：确定施工边界、标志现场，对施工区域进行清理。
2.桥台施工：进行桩基础的施工、地基的处理和桥台的建设。
3.主体结构施工：根据设计要求，进行梁、板和剪刀撑的安装，同时进行主杆、支座和侧承墩的建设。
4.栈桥面层施工：根据设计要求进行铺砌石材、安装栏杆等工作。
5.连接土建工程：连接栈桥与道路的土建工程，包括道路修建、排水设施安装等。
6.清理与保养：施工结束后，对施工现场和设备进行清理和保养。
四、施工风险及应对措施1.雨雪天气：在施工期间，可能会遇到雨雪天气，对施工的影响较大。
应提前关注天气预报，合理安排施工计划，并采取防水措施。
2.设备故障：施工设备可能会出现故障，导致施工进展缓慢。
应定期进行设备检修和维护，并备足备用设备。
3.安全事故：施工期间可能发生各种安全事故，如坍塌、人员伤亡等。
应加强安全监管，提高员工的安全意识，并配备足够的安全设备和急救设备。
五、环境保护与污染防治1.噪声控制：在施工期间，应采取措施减少噪声对周围居民的影响，如采用降噪设备和调整施工时间等。
2.水体保护：施工过程中应防止污水和固体废弃物直接排放入水体，可以设置围堰和沉淀池等设施进行处理。
3.施工材料管理：在施工现场，应对石材等材料进行分类存放，防止材料散落污染环境。
栈桥施工方案
栈桥施工方案一、引言栈桥是一种常见的临时桥梁，用于连接两个固定点之间的差高差，使人和货物能够安全地通过。
在建筑、工程和军事等领域中经常会用到栈桥。
本文将介绍一种栈桥的施工方案，旨在提供一种有效、安全、可靠的栈桥搭建方法。
二、施工准备1.材料准备栈桥的主要材料包括钢材、木材、吊车、螺栓等。
在施工前需要确保所有材料的质量合格，尤其是钢材是否达到承重要求。
2.人员组织栈桥的施工需要具备一定的技术和经验，因此必须确保施工人员具备相关的资质和培训。
同时，需要有专门的监理人员进行现场监督，确保施工的顺利进行。
3.场地准备栈桥的施工需要有足够的场地空间，以便搭建和调整。
在施工前需要清理场地，确保没有障碍物和危险因素。
三、施工步骤1.设定支撑点首先需要确定栈桥的两个支撑点，并在此处进行地基的施工和加固。
地基的稳固与否直接关系到栈桥的安全性。
2.搭建桥面栈桥的桥面主要由木材构成，需要根据实际需求和承重要求选择合适的木材规格。
在确定好桥面的尺寸和布置后，按照预定方案进行搭建。
3.安装承重杆栈桥的承重杆是连接桥面和支撑点的关键部件，它承担着整个栈桥的荷载。
在安装承重杆时需要注意合理的布置和连接方式，以确保承重的均匀和稳定。
4.固定桥面桥面的固定是为了防止桥面在使用过程中发生移动和变形。
可以使用螺栓、铁丝或钢筋等方式将桥面与承重杆紧密地连接在一起。
5.检查和调整在完成栈桥的主要施工后，需要进行全面的检查和调整。
检查桥面、承重杆、支撑点等是否符合要求，如果有问题及时进行维修和调整。
四、注意事项1.施工安全栈桥的施工过程中需要严格遵守安全操作规程，必须佩戴好安全帽、安全绳等个人防护装备，防止人员受伤。
2.材料质量施工前要检查所有材料的质量，确保达到要求。
特别是钢材的承重能力和木材的质量要经过严格检验。
3.承重能力栈桥的承重能力应该根据实际需求确定，不得超过工程设计规定的荷载。
超过承重能力可能导致栈桥的倒塌，造成人员伤亡和财产损失。
桥梁工程作业指导书
桥梁工程作业指导书一、项目背景桥梁工程作为基础设施建设的重要组成部分，对于交通运输的发展和区域经济的繁荣起着至关重要的作用。
为了确保桥梁工程的施工质量和安全性，制定一份详细的作业指导书对于施工人员的操作和管理具有重要意义。
二、作业指导书的目的本作业指导书的目的是为了提供一份详细的桥梁工程施工作业指导，确保施工过程中的安全性、质量和效率。
通过规范施工人员的操作流程和安全要求，最大限度地降低事故风险，确保工程的顺利进行。
三、施工前准备1. 安全措施：- 施工现场应设置明显的警示标识，确保人员和设备的安全。
- 施工人员应佩戴符合标准的个人防护装备，包括安全帽、安全鞋、防护手套等。
- 施工现场应配备消防器材，并保持通道畅通，以便紧急情况下的疏散和救援。
- 施工人员应接受必要的安全培训，并严格遵守施工现场的安全规定。
2. 施工设备：- 确保施工设备的完好性和正常运行，对设备进行必要的维护和保养。
- 施工设备的选用应符合工程要求，并经过合格的检测和验收。
3. 施工材料：- 施工材料应符合相关标准和规范要求，确保质量和可靠性。
- 施工材料的储存和保管应符合相关要求，避免受潮、受污染等情况。
四、施工流程1. 基础施工：- 根据设计要求，进行基础的开挖和处理工作，确保基础的平整和稳固。
- 在基础施工过程中，应注意排水和防水措施，确保基础的干燥和防渗。
2. 桥墩施工：- 根据设计要求，进行桥墩的建设和施工，确保桥墩的准确度和稳定性。
- 在桥墩施工过程中，应注意施工现场的安全和桥墩的垂直度。
3. 桥面板施工：- 根据设计要求，进行桥面板的铺设和固定，确保桥面板的平整和牢固。
- 在桥面板施工过程中，应注意施工现场的安全和桥面板的对齐度。
4. 桥梁防护：- 根据设计要求，进行桥梁的防护工作，包括防水、防腐等。
- 在桥梁防护过程中，应注意施工现场的环境保护和施工质量的监控。
五、质量控制1. 施工人员应按照相关标准和规范要求进行操作，确保施工质量的达标。
栈桥的施工方案(3篇)
第1篇一、工程概况栈桥是一种由桩基和桥面板组成的特殊桥梁结构，主要用于连接陆地与港口、码头等设施。
本工程位于我国某沿海城市，旨在新建一座栈桥，连接港口与陆地。
栈桥全长1000米，桥面宽度10米，单跨跨度60米，共16跨。
本方案旨在为栈桥的施工提供详细的指导。
二、施工准备1. 组织准备（1）成立项目施工组织机构，明确项目经理、技术负责人、施工负责人等岗位职责。
（2）组织施工人员参加技术培训，提高施工人员的业务素质。
（3）配备足够的施工机械设备，确保施工顺利进行。
2. 技术准备（1）编制详细的施工方案，明确施工工艺、施工顺序、质量控制措施等。
（2）进行现场勘查，了解地质、水文、气象等条件，为施工提供依据。
（3）对施工图纸进行审查，确保图纸的准确性和可行性。
3. 材料准备（1）桩基材料：预应力管桩、钢筋、混凝土等。
（2）桥面板材料：预制混凝土板、钢筋、防水材料等。
（3）施工设备：打桩机、吊车、混凝土搅拌站、运输车辆等。
4. 施工现场准备（1）平整施工现场，确保施工场地符合要求。
（2）搭建临时设施，如办公室、宿舍、食堂等。
（3）设置安全警示标志，确保施工安全。
三、施工工艺1. 桩基施工（1）采用预应力管桩，桩径800mm，桩长根据地质情况确定。
（2）桩基施工顺序：先施工中间桩，再施工两侧桩。
（3）桩基施工方法：采用静压法，确保桩基垂直度。
（4）桩基接桩：采用焊接接桩，确保接桩质量。
2. 桥面板施工（1）桥面板采用预制混凝土板，板厚200mm，长度根据设计要求确定。
（2）预制混凝土板在工厂生产，确保质量。
（3）桥面板运输至施工现场，采用吊车吊装。
（4）桥面板安装：先安装两侧桥面板，再安装中间桥面板。
3. 桥面防水施工（1）桥面防水采用SBS改性沥青防水卷材。
（2）防水层施工顺序：先施工桥面板，再施工防水层。
（3）防水层施工方法：采用满粘法，确保防水效果。
4. 桥面铺装施工（1）桥面铺装采用C30混凝土。
（2）桥面铺装施工顺序：先施工两侧桥面，再施工中间桥面。
栈桥施工作业指导书
栈桥施工作业指导书一、编制目的明确栈桥设计要点，熟悉施工操作规程和相关的安全质量要求以用以指导栈桥施工。
二、栈桥总体施工工艺流程栈桥施工工艺流程图如下：钢管桩加工及进场浮吊起吊钢管桩就位测量定位振动下沉钢管桩振动锤夹住钢管桩钢管桩顶垫梁安装钢管桩剪刀撑连接贝雷梁剪刀撑连接贝雷梁安装贝雷梁端限位器安装分配梁铺设U型卡连接分配梁与贝雷梁压花桥面板铺设防滑条、栏杆、照明等附属结构安装三、栈桥主要施工步骤首先使用全站仪测量定出钢管桩的桩位后，通过浮吊和桩锤插打钢管桩至设计标高位置。
一排钢管桩打设完毕后立即焊接剪刀撑。
待一跨两排钢管桩均打设完毕后，架设横向垫梁，并将横向垫梁与钢管桩焊接牢固（在有伸缩缝处横向垫梁下增加一组纵向小垫梁）。
然后再在横梁上架设贝雷梁，贝雷梁与横梁连接采用限位器固定，防止贝雷梁滑动。
每架设完一榀贝雷梁后即与相邻贝雷梁间安装剪刀撑。
待四榀贝雷梁架设完毕后再在其上铺设I25a分配梁，分配梁与贝雷梁连接采用U型卡固定。
分配梁铺设好后再铺桥面压花钢板、安装护栏、防滑条，照明灯等辅助设施。
四、钢管桩施工钢管桩打设是栈桥施工的重中之重，所以要严格按要求进行施打1、钢管桩施工工艺流程施工准备打桩船抛锚定位测量定位浮吊起吊钢管桩就位钢管桩加工下放钢管桩入河床复测桩位及调整垂直度振动下沉钢管桩起吊震动锤夹住钢管桩焊接下节钢管桩继续打设至设计标高打桩船移至下一桩位2、钢管桩打设要点：2.1沉桩前对打桩船即浮吊的动力机械、桩锤以及电力系统等主要设备部件进行全面检查，确保在打桩过程中的连续性。
2.2 桩位施工放样要严格按照设计图纸及交底进行放样，在插打钢管桩的过程中应专人从不同方向全程监控桩身的垂直度。
2.3开锤前要严格复核桩位及垂直度，确认准确后方可开锤。
打设过程中实时监测桩位及垂直度。
2.4由于受钢管桩重力及浮吊起吊高度的限制，钢管桩分节下沉，分节长度以浮吊的起重能力控制，并保证首节一定的入土深度。
每节一次连续下沉到位，以免由于桩周土体的重新固化桩难以继续下沉。
栈桥施工标准化作业指导书
栈桥施⼯标准化作业指导书栈桥施⼯标准化作业指导书2017年02⽉21⽇⽬录1、编制⽬的：2、设计要求及施⼯质量标准：3、适⽤范围：4、施⼯作业流程及⼯艺：5、需要配备的资源：6、质量检查及验收：7、各项记录表：1、编制⽬的国道107改线官渡黄河⼤桥在郑州境内跨越黄河，为满⾜黄河南北两岸材料运输要求及主桥⽔中桥墩的施⼯，在主桥上游侧搭设施⼯临时钢栈桥，为规范钢栈桥施⼯作业流程、作业标准，有效地指导钢栈桥施⼯，确保施⼯安全，同时为以后类似⼯程施⼯提供参考，特制定钢栈桥施⼯标准化作业指导书。
2、设计要求及施⼯质量标准2.1 栈桥总体布置官渡黄河⼤桥栈桥全长1077.29m，净宽7.5m，全桥共15联，标准跨度12m，制动墩跨度3m，通航孔1处，跨径21m。
栈桥第⼀联为六跨连续梁，主梁长度7 5m；第⼆联为四跨连续梁，主梁长度51m；第三联⾄第⼗三联为六跨连续梁标准跨，主梁长度75m；第⼗四联为五跨连续梁+通航孔（跨径21m），主梁长度84m。
第⼗五联为四跨跨连续，主梁长度51m。
每联设置普通墩、制动墩、伸缩缝墩，联与联之间设置10cm伸缩缝（按平均⽓温20℃考虑）。
栈桥第⼀联设4%纵坡，其余各联纵坡为0,栈桥全桥横坡为0。
栈桥中⼼线与主桥中⼼线距离为28.25m，栈桥⾼程按主桥10年⼀遇洪⽔位（86.72m）+安全距离考虑，控制标⾼为88.5m （贝雷梁底⾼程）。
栈桥全景图2.2 栈桥设计标准（1）、设计使⽤年限：3年（含栈桥搭设、拆除）；（2）、设计等级：四级公路（双车道+1m⼈⾏）；（3）、设计⾏车速度：20km/h；（4）、设计洪⽔频率：10年⼀遇；（5）、设计荷载：以施⼯所需车辆荷载控制，具体如下：①70t履带吊⾏⾛及作业；②10m3混凝⼟运输车⾏⾛；③施⼯现场材料运输车（公路-I级荷载车辆荷载）。
2.3 、栈桥构造栈桥上部结构由上⾄下依次为整体桥⾯板（10mm厚钢质桥⾯板、I12.6⼯字钢纵向分配梁）、I25⼯字钢横向分配梁、“321贝雷⽚”主梁、双拼HN400×200型钢主横梁、双拼HN500×200型钢主纵梁（伸缩缝墩处）。
栈桥施工作业指导书
新建港尾铁路桥梁工程编号：ZQ-01钢栈桥（纵梁为工字钢）施工作业指导书钢栈桥施工作业指导书1、适用范围本指导书适用于南溪特大桥小里程钢栈桥的施工（纵梁为工字钢）。
2、编制依据2.1根据新建漳州港尾铁路施工设计图；2.2根据铁道部和交通部现行的设计规范、施工规范、验收标准等有关文件。
2.3铁道部门已推行成熟的施工方法。
2.4有关现场踏勘调查资料，水文地质调查资料。
2.5从事类似铁路工程中积累的施工经验、技术总结及现有的施工力量和机械设备情况。
钢栈桥施工方案1、钢栈桥施工工艺流程及主要方法1.1钢栈桥施工工艺流程如下：钢管桩加工制作—吊车就位—振动锤与钢管桩连接—测量定位—振动下沉钢管桩—钢管桩间联接系焊接—桩顶钢板及分配梁安装—吊车纵向安装纵梁—装配式钢桥面板安装—栏杆安装1.2钢栈桥施工方法本项目钢栈施工主要包括钢管桩基础施工、纵梁架设、型钢分配梁及桥面板铺设、桥面附属设施施工。
1.2.1钢管桩的加工与运输、钢管桩施工：钢管外径426mm、壁厚7mm、Q235钢。
钢管桩对接时加竖向拼接板，钢管桩焊接成型后外型尺寸（外周长、椭圆度、纵轴线偏差应满足质量要求）。
钢管桩在起吊、运输和存放过程中，应尽量避免由于碰撞等原因造成的管身变形和损伤。
施工时用25吨汽车吊吊DZ50振动锤夹紧钢管桩进行施工，施工过程应保证钢管垂直度，当钢管桩入土达到2m左右时方可连续沉桩，下沉过程中应及时检查钢管倾斜度，发现倾斜应及时采取措施调整。
②、桩间联接系及桩顶横梁安装桩间联接系的安装时为了增加横向钢管桩之间的刚性，使之受力均匀。
每排钢管桩插打完成经检查合格后，应及时焊好桩间联接。
桩顶联接与钢管桩之间用扩大钢板联接，然后在钢板焊接工字钢横梁。
③、纵梁及桥面安装在桩顶横梁上测量出每组纵梁的准确位臵后，用吊车安装纵梁就位，纵梁安装到位后横向、纵向均焊接定位挡块及压板，将其固定在横梁上。
纵梁安装完成后在上面安装整体装配式钢桥面板及栏杆。
栈桥作业指导书.doc
栈桥作业指导书1编制依据及目的1.1编制目的明确栈桥施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桟桥作业施工。
1.2编制依据1）《客运专线无碴轨道铁路工程测量暂行规定》2）《客运专线铁路桥涵工程施工质量验收暂行标准》3）《客运专线铁路桥涵工程施工技术指南》4）《铁路工程施工安全技术规程（上、下册）》5）《施工图设计文件》2适用范围适用于京沪高速铁路三标的韩庄运河特大桥、引龙河特大桥的过河通道,3施工方法及工艺要求3.1栈桥设计韩庄运河单幅栈桥长55m ,栈桥跨度最大约5.5m ,宽6m.栈桥基础为中426x 10mm钢管桩。
钢管桩上沿桟桥横向设置2136b工字钢分配梁。
栈桥梁部由8根I36b工字钢组成，其上用20x 20枕木组成桥面系。
3.2桟桥设计概述1 ）基础采用中426x 10mm钢管桩，桩长15m ,入土深度2 6m ,各层土深度分别为黏土、粉质黏土5m ,泥岩2.3m ；2） 桟桥横梁采用2136b 工字钢；3） 纵梁采用8136b 工字钢； 600、SJ92J9二 0051棚| A W 921921 图3.1栈桥横断图、纵断图4）桥面采用满铺20x 20cm的枕木。
5）栈桥荷载：混凝土运输车自重20t ,运输混凝土8m3 ,计20t ,考虑冲击系数1.2及其它人行、小型机具等荷重，栈桥按50t荷载计算，但考虑施工时采用50t履带吊施工，其自重约56t ,综合考虑按60t荷载计算。
3.3栈桥施工方法1 ）将打桩机停在合适位置，将钢管桩运到打桩机起吊方便的地方，安装桩帽，桩帽内径比钢管桩外径略大，上面有销孔，能与桩销在一起，用打桩机液压夹夹紧桩帽，提起钢管桩，放在要打入的位置，校核后打入，打入到设计位置，取下桩帽接桩，采用焊接时焊缝处要増加肋板防止拔桩时从焊缝处断开。
在打桩过程中注意：A ）桩基位置准确、竖直。
B ）钢管桩在下沉过程中用全站仪多次复测桩位、垂直度。
C ）钢管桩振动下沉时宜先慢速下沉，桩体位置正确稳定后才快速下沉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新建北京至张家口铁路JZSG-5标段桥梁工程
编号：QL004 栈桥、钻孔平台施工作业指导书
单位：中铁大桥局集团有限公司
新建京张铁路五标项目部
编制：
审核：
批准：
2016年04月10日发布 2016年04月11日实施
栈桥、钻孔平台施工作业指导书
1 适用范围
本作业指导书适用于京张铁路JZSG-5标栈桥施工。
具体局部细节根据各工程的水文、地质等环境和工艺情况做调整。
2 作业准备
2.1 内业技术准备
（1）应在开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，
澄清相关技术问题，熟悉规范和施工技术标准。
（2）制定现场施工安全保证措施，制定有针对性的应急预案。
（3）钢管桩施工前应掌握施工所在区域的工程地质、水文条件。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。
（4）根据设计资料对栈桥钢桩坐标复核无误。
（5）依据验收标准及建设、监理单位要求，编制技术资料、施工原始记录、检验批资料表格计划。
2.2 外业技术准备
（1）施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生
活、办公设施，满足主要管理、技术人员进场生活、办公需要。
（2）建立钢结构加工厂并投入使用。
3 技术要求
（1）栈桥施工按照设计要求进行。
（2）钢管桩、分配梁、贝雷片油漆涂层厚度应满足设计要求。
（3）焊接工艺满足设计要求，焊缝高度不小于设计要求。
4 施工程序与工艺流程
栈桥施工主要流程为：钢管桩施工→联结系施工→分配梁施工→贝雷片施工→桥面板铺设→栏杆施工。
具体栈桥施工流程见图4-1。
5 施工要求
5.1 施工准备
根据栈桥类型及现场地质情况，选定钢管桩施工方法。
根据图4-1栈桥施工流程图施工组织安排，编制钢管桩材料计划，保证钢管桩供应。
在钢结构加工厂内预先加工标准联结系构件、桩头及分配梁等构件，确保钢结构预制件供应。
5.2、钢管桩下沉施工
钢管桩下沉采用悬打法施工，利用100t履带吊机配合打桩锤施打钢管桩。
履带吊停放在桥台（或已施工完成的栈桥桥面），吊装悬臂导向支架，利用悬臂导向支架精确打入栈桥基础钢管桩，测量组确定桩位与桩的垂直度满足要求后，开动振桩锤下沉到位。
铺设桩顶分配梁，安装贝雷梁及桥面板后，履带吊前移，插打下一跨钢管桩。
5.3、连接系及桩顶分配梁安装
同一墩位处钢管桩施工完成后，立即进行该墩钢管桩间联结系、桩顶分配梁施工。
连接系及分配梁在钢结构加工场焊接成整体，在现场整体吊装焊接施工。
分配梁采用2I45a加工制作。
整体联结系优点是能快速建立联结系，变水上作业为陆上作业，现场焊接量少；缺点是难以适应插打偏位过大的钢管桩。
可在工厂制作胎具，每打完2根钢管桩后，实测钢管桩间距，将数据反馈至加工厂，制作套管联结系，再整体运输、吊装至现场安装。
成桩后整体套管联结系施工主要步骤：
（1）现场测量钢管桩插打精度，并反馈至工厂，工厂根据钢管桩横桥向实际距离，在胎架上加工整体联结系。
（2）通过运输车，将整体联结系运输至施工现场。
（3）吊机整体起吊联结系，并将其反挂于桩顶并焊接。
在钢管桩上进行平联、牛腿位置的测量放样。
用履带吊悬吊平联、剪刀撑，到位后电焊工焊接平联、剪刀撑。
测量放样，将超过设计高度的钢管桩切除，安放焊接桩帽，履带吊悬吊横梁到测量放样位置后安装固定。
5.4、栈桥上部贝雷梁安装
栈桥上部结构采用100t履带吊进行架设，单跨贝雷梁分组进行架设。
贝雷梁的组拼在后场完成，贝雷拼装按组进行，贝雷梁间用支撑架连接好。
最终形成2榀或4榀一组的起吊单元件。
在钢管桩顶横梁上进行测量放样，定出贝雷梁位置。
将拼装好的贝雷梁运至履带吊起吊范围内，将要安装的贝雷梁吊起，放在已装好的贝雷梁后面，并与其成一直线，两人用木棍穿过节点板将贝雷梁前端抬起，下弦销孔对准后，插入销栓，然后再抬起贝雷梁后端，插入上弦销栓并设保险插销。
100t履带吊分组起吊安装贝雷梁于桩顶横梁上，然后进行下一组贝雷梁吊装，直至完成整跨贝雷梁的安装。
栈桥承重结构为贝雷梁，贝雷梁及支撑架根据栈桥断面结构形式进行分组，
在栈桥已建成桥面上进行组拼成整体，通过100t履带吊机整体吊装架设。
贝雷梁吊装示意图如下图所示。
履带吊机吊装作业示意图
5.5、桥面板安装
单跨栈桥上部结构安装完成后在贝雷梁顶铺上组合钢面板进行栈桥桥面系施工，面板宽度为8m。
组合钢桥面板由工16型钢与10mm厚钢板组拼焊接成整体，工字钢纵向间距为30cm一道。
用履带吊整块吊装就位后，用U型螺栓将面板分配梁与贝雷片连接牢固，U型螺栓每隔1.5m设置一道。
5.6、栈桥附属结构安装
栈桥桥面形成一段后可接着进行桥面附属结构的安装。
附属结构包括水、电管路的槽架和桥面栏杆、以及油漆涂刷。
每孔上部结构桥面板间留伸缩缝，防止热胀冷缩引起桥面板变形。
6 劳动组织
（1）劳动力组织方式：采用架子队组织模式。
（2）劳动力按照作业区段、机械、人员、工期要求合理配置。
作业面栈桥施工作业人员分工表
7 材料要求
（1）钢管桩品种、规格、数量应符合设计要求。
（2）分配梁品种、规格、数量应符合设计要求。
（3）贝雷片规格、数量应符合设计要求，大桥1#桁梁各项指标应符合设计要求。
（4）钢筋的品种、规格、数量应符合设计要求。
8 设备机具配置
栈桥施工主要施工机械设备汇总表
9 质量控制及检验
全部工程质量达到国家、铁路总公司现行的工程质量验收标准，满足设计要求。
单位工程一次验收合格率100%。
9.1开锤前应检查桩锤、桩帽或送桩与桩的中轴线是否一致，如有偏差应改正。
钢管桩下沉过程中，应及时观测钢管桩的倾斜度，发现倾斜应及时采取措施调整，必要时应停止下沉，采取其它措施进行纠正。
9.2 钢管桩插打过程中，应时刻关注贯入度，贯入度正常情况下，根据设计制定的停锤标准完成钢管桩施工。
9.3 沉桩时，如遇到下述情况之一者，应即刻停止锤击，查明原因，采取措施后（措施见后）才可继续施工。
（1）贯入度突然发生急剧变化；
（2）桩身突然发生倾斜、移位；
（3）桩不下沉，桩锤有严重回弹现象；
（4）其它不正常现象。
9.4现场焊接要求
（1）现场焊接采用三级质量等级标准。
并根据焊接工艺试验报告制定焊接工艺，试验所用母材及焊材应和产品相符合。
（2）焊接应首先制定焊接工艺，然后根据拟定的工艺进行焊接及其它相关的性能试验，再根据试验结果对制定的工艺进行评定，评定合格后方可付诸实施。
（3）焊条、焊丝和焊剂应存放在干燥处。
焊前应按产品说明书要求进行烘焙，并在规定时间内使用。
（4）焊接前应将焊接坡口及其附近20～30mm范围内的铁锈、油污、水汽和杂物清除干净。
（5）焊接应按焊接工艺所规定的方法、程序、参数和技术措施进行，以减少焊接变形和内应力，保证质量。
焊接必须由具有相应资质证书的焊工担任。
（6）焊缝高度的允许偏差应为＋2mm～-0.0mm。
10 安全与环保要求
10.1 安全生产目标
⑴杜绝人员重伤及死亡事故、杜绝发生栈桥及平台的垮塌事故，争创安全示范亮点。
⑵无重大设备、火灾、管线、交通事故。
⑶事故负伤频率控制在1‰以下。
10.2 重大危险源辩识
⑴钢管桩出现不均匀沉降。
⑵钢管桩受外力猛烈撞击出现严重变形。
⑶结构焊缝长时间使用出现裂纹。
⑷各种结构件长时间在腐蚀性环境的作用下出现严重锈蚀。
⑸各种连接件之间的插销、螺栓出现松动或者脱落。
⑹超重、超大型施工车辆违章进入栈桥。
⑺未严格遵守设计图纸的要求施工造成结构安全隐患。
⑻用电设施接地不良，出现导电事故。
⑼氧气、乙炔操作过程中违章或其他明火作业造成火灾。
10.3环境保护原则
按照《中华人民共和国环境保护法》以及地方法规和行业企业要求，采取措施控制施工现场的各种粉尘、废水、废气、废渣等对环境的污染和危害。
环境保护坚持“预防为主、防治结合”的方针，努力实现可持续发展的战略。
环保目标：污染排放物达标，受地方政府部门书面投诉率为零。
10.3.1垃圾的控制和预防措施
施工中产生的各类垃圾及废渣及时清运到指定地点，禁止随意倾倒；施工运输车辆的车厢确保牢固、密封，严禁在装运过程中沿途抛、洒、滴、漏。
施工中应注意清理场地，做到随做随清。
10.3.2库区保护措施
1）生产、生活垃圾处理措施
严禁将垃圾抛入库中，生活、生产垃圾归类处理。
2）机械油污处理措施
做好机械设备日常维修的工作，在对运动部件加油时，溢出零部件的润滑油及时要用布或回丝擦净，避免润滑油流入水库。
