长螺旋钻孔灌注桩施工组织设计

合集下载

长螺旋钻孔灌注桩施工方案

长螺旋钻孔灌注桩施工方案引言长螺旋钻孔灌注桩是一种常用的地基处理方法，广泛应用于建筑工程中。

本文将详细介绍长螺旋钻孔灌注桩的施工方案，包括施工前的准备工作、施工步骤以及施工注意事项。

施工前准备在开始施工前，需要进行一系列的准备工作，包括： - 土质勘测：对施工地点的土质进行勘测，确定地层结构，以便合理安排施工方案。

- 设计方案：根据土质勘测结果，设计长螺旋钻孔灌注桩的尺寸和布置方案。

- 材料准备：准备好所需的螺旋钻头、灌注材料等施工材料。

- 施工人员培训：对参与施工的人员进行培训，熟悉施工流程和安全注意事项。

施工步骤第一步：确定孔位根据设计方案，使用测量工具在施工地点标记出长螺旋钻孔的位置和布置。

第二步：钻孔使用螺旋钻头进行钻孔，钻孔深度根据设计要求确定。

在钻孔过程中，需要注意以下事项： - 控制钻孔机的下压力，确保钻孔的稳定性。

- 定期清理钻孔底部的土层，避免钻孔灌注过程中被杂质阻塞。

第三步：灌注桩体钻孔完成后，开始进行灌注桩体的施工。

具体步骤如下： 1. 在钻孔底部放置灌注筒，并将其与钻孔壁紧密贴合。

2. 开始注入灌注材料，同时回转灌注筒，保证灌注材料均匀分布，填满整个钻孔。

3. 控制灌注速度和灌注压力，避免灌注过程中发生溢流或堵塞情况。

4. 注入一定深度后，使用振动棒进行桩体的加固和密实。

第四步：喷浆灌注完成后，使用喷浆设备对桩体进行喷浆加固。

喷浆材料需根据设计要求选择，以提高桩体的强度和稳定性。

第五步：检测和验收施工完成后，对长螺旋钻孔灌注桩进行检测和验收，确保施工质量符合要求。

主要包括以下内容： - 桩身的垂直度和偏位情况。

- 桩身的密实程度和强度。

- 桩身与地基的粘结情况。

施工注意事项在长螺旋钻孔灌注桩的施工过程中，需要注意以下事项： - 保证施工现场的安全，设立警示标志和防护措施。

- 控制桩身的垂直度和偏位，避免影响后续施工和使用。

- 控制灌注速度和压力，避免灌注过程中发生溢流或堵塞情况。

长螺旋钻孔灌注桩专项施工方案

长螺旋钻孔灌注桩专项施工方案概述在城市基础设施建设中，长螺旋钻孔灌注桩的施工至关重要。

本文将详细介绍长螺旋钻孔灌注桩的专项施工方案，旨在提高工程质量和效率，确保工程的顺利进行。

一、方案制定与前期准备在启动长螺旋钻孔灌注桩施工之前，必须进行全面的方案制定和前期准备工作。

首先，确定施工现场的地质条件和土壤性质，以便选择合适的长螺旋钻头和灌注材料。

其次，制定详细的施工计划，合理安排工期和人力资源，确保施工进度。

在这一阶段，我们还要充分考虑环境保护和安全生产，采取有效的措施减少施工对周边环境的影响，确保工人的安全。

二、长螺旋钻孔施工技术长螺旋钻孔灌注桩的施工技术是整个工程的核心。

为了确保施工质量，我们采用先进的长螺旋钻孔技术，结合现代化的设备和工艺。

在施工过程中，通过调整钻孔参数，如转速和进给速度，优化钻孔效果。

同时，使用高效的灌注材料，确保桩体的强度和稳定性。

三、质量控制与监测为了保证长螺旋钻孔灌注桩的质量，我们采用全过程的质量控制与监测措施。

在施工过程中，通过不断调整工艺参数，监测钻孔进度和灌注材料的流动性，及时发现问题并进行调整。

同时，在施工结束后，进行必要的检测和试验，确保桩体的各项性能符合设计要求。

四、环境保护与社会责任长螺旋钻孔灌注桩施工不仅要关注工程质量，还要注重环境保护和社会责任。

我们在施工现场采取了一系列环保措施，包括噪音和粉尘的控制，废弃物的分类处理等。

同时，积极参与社会公益活动，回馈社会，树立企业良好形象。

总结通过科学合理的方案制定、先进的施工技术、全过程的质量控制与监测，以及环境保护与社会责任的履行，长螺旋钻孔灌注桩专项施工方案将为城市基础设施建设提供可靠的支持。

在未来的工程中，我们将不断总结经验，不断创新，为城市发展贡献力量。

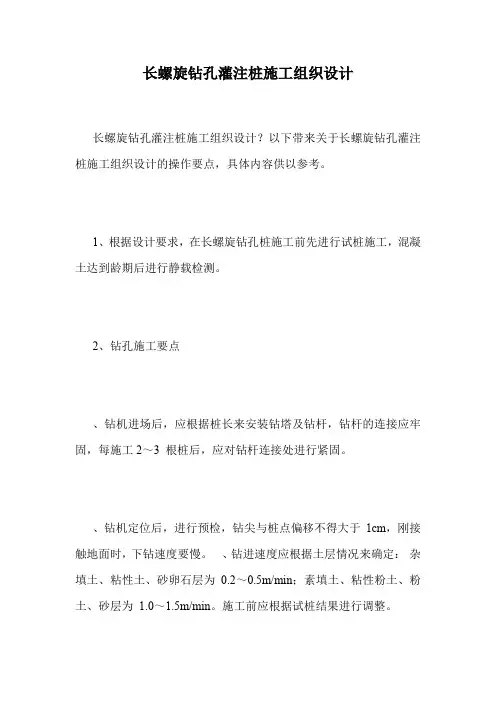

长螺旋钻孔灌注桩施工组织设计.doc

长螺旋钻孔灌注桩施工组织设计长螺旋钻孔灌注桩施工组织设计？以下带来关于长螺旋钻孔灌注桩施工组织设计的操作要点，具体内容供以参考。

1、根据设计要求，在长螺旋钻孔桩施工前先进行试桩施工，混凝土达到龄期后进行静载检测。

2、钻孔施工要点、钻机进场后，应根据桩长来安装钻塔及钻杆，钻杆的连接应牢固，每施工2～3 根桩后，应对钻杆连接处进行紧固。

、钻机定位后，进行预检，钻尖与桩点偏移不得大于1cm，刚接触地面时，下钻速度要慢。

、钻进速度应根据土层情况来确定：杂填土、粘性土、砂卵石层为0.2～0.5m/min；素填土、粘性粉土、粉土、砂层为1.0～1.5m/min。

施工前应根据试桩结果进行调整。

、钻机钻进过程中，一般不得反转或提升钻杆，如需提升钻杆或反转应将钻杆提至地面，对钻尖开启门须重新清洗、调试、封口。

、在钻进过程中，如遇到卡钻、钻机摇晃、偏斜或发现有节奏的声响时，应立即停钻，查明原因，采取相应措施后，方可继续作业。

、钻出的土方，应随钻随清，钻至设计标高时，应将钻杆定位器打开，以便清除钻杆周围土方。

3、钢筋笼制作、纵向主钢筋采用通长筋，根据设计图纸制作钢筋笼，钢筋表面洁净无损伤、无油渍和铁锈、漆渍等。

、钢筋笼制作完，经验收合格后。

对其进行编号，编号与桩号对应。

、钢筋笼就位后用利用卷扬机进行安放。

桩身较长时钢筋笼采用焊接，双面焊缝长≥6d，单面焊缝≥12d。

钢筋笼的外侧在定位后须加焊水平短筋或采用其他有效措施，以确保钢筋的保护层厚度和钢筋笼位置准确对中。

4、压灌输送混凝土、混凝土输送泵的安放位置应与钻机的施工顺序相配合，尽量减少弯道，泵与钻机的距离一般在60m 以内为宜。

、严格控制拔管速率。

拔管速率太快可能导致桩径偏小或缩颈断桩，而拔管速率过慢又会造成水泥浆分布不匀，桩顶浮浆过多，桩身强度不足和形成混和料离析现象，导致桩身强度不足。

故施工时，应根据泵送速度严格控制拔管速率。

正常的拔管速率一般控制在1～2 米／分钟。

基础长螺旋钻孔灌注桩施工组织方案

基础长螺旋钻孔灌注桩施工组织方案一、项目概况该项目是一座多层建筑的基础施工项目，需使用长螺旋钻孔灌注桩进行基础施工。

由于长螺旋钻孔灌注桩具有施工速度快、抗拉强度高、适应性强等特点，因此选择长螺旋钻孔灌注桩作为本项目的基础施工方法。

二、施工准备1.施工人员：配备专业的钻孔队伍，包括钻孔机操作人员、调试人员、安全员等。

2.施工设备：准备钻孔机、搅拌机、泵送设备、振动杆等。

3.物资准备：准备好各类钢筋、混凝土等施工材料。

三、施工流程1.布设钻孔位置：根据设计图纸，确定每个桩基的位置和数量，并用钢钉将桩基位置固定在施工场地。

2.钻孔施工：使用长螺旋钻孔灌注桩机进行钻孔，根据每个桩基的设计要求确定钻孔深度和直径。

钻孔机先进行挖孔，然后再进行灌注。

3.钢筋安装：每个钻孔完成后，立即安装钢筋。

根据设计要求和施工图纸，将预先加工好的钢筋灌入桩孔。

4.灌注混凝土：使用搅拌机预先准备好的混凝土，通过泵送设备进行桩孔灌注。

确保混凝土完全充填每个桩孔。

5.振捣处理：使用振动杆进行振捣处理，保证混凝土的密实度和均匀性。

6.后期处理：等待混凝土凝固，根据设计要求进行后期处理，如扫平表面、修整等。

四、施工注意事项1.确保施工现场的安全：施工前严格按照相关安全规定进行施工现场的安全检查和设置安全警示标志。

2.控制施工质量：施工过程中，对钻孔直径、深度以及钢筋灌注等施工工艺流程进行严格把控，确保施工质量。

3.合理安排施工进度：合理安排施工进度，根据施工实际情况和天气因素，合理调整施工计划。

4.施工现场整洁：施工过程中及时清理施工现场，确保施工现场整洁、无障碍。

5.保护环境：施工过程中，合理利用施工废弃物，做到垃圾分类并妥善处理。

五、施工技术措施1.钻孔灌注桩机的选用：选用符合设计要求和施工需要的钻孔机，并对钻孔机进行调试和维护。

2.钢筋安装工艺：合理选择钢筋材料和安装工艺，在每个桩孔内设置合理的钢筋结构。

3.混凝土配比设计：根据设计要求，配制合理的混凝土配比，确保混凝土的强度和耐久性。

长螺旋钻孔灌注桩设计方案

长螺旋钻孔灌注桩设计方案1. 引言本文档旨在提供长螺旋钻孔灌注桩的设计方案。

长螺旋钻孔灌注桩是一种常用的基础工程技术，既能增加地基承载力，又能增加桩基的抗拔能力，具有较高的经济性和适用性。

本文将详细介绍设计过程和要点。

2. 设计流程1. 地质勘察：根据工程要求，进行地质勘察，包括土壤类型、地下水位等参数的测定。

2. 确定设计参数：根据地质勘察结果，确定设计参数，如桩的直径、长度和间距等。

3. 桩基承载力计算：根据现场地质条件和设计参数，计算桩基的承载力，并确保其满足工程要求。

4. 桩身材料选择：根据工程要求和环境条件，选择合适的材料用于桩身，如混凝土、钢筋等。

5. 桩基施工方案：根据设计要求和施工条件，制定桩基施工方案，包括钻孔、灌注和固结等步骤。

6. 结构稳定性计算：对设计的桩基结构进行稳定性计算，确保其在使用寿命内不发生滑坡和倾覆等不稳定现象。

7. 施工监理与质量控制：在施工过程中进行监理和质量控制，确保施工符合设计要求和工程标准。

3. 设计要点- 桩的直径和长度应根据地质条件和工程要求进行合理确定，以保证桩基的承载力和抗拔能力。

- 桩与土壤之间的黏结力是确保桩基稳定性的重要因素，应根据黏结力的大小选取适当的灌注材料和施工工艺。

- 在设计过程中应注意考虑地震和其他外力的作用，确保桩基在受力情况下的稳定性。

- 施工过程中应严格控制桩的垂直度和水平度，以确保桩基的准确性和稳定性。

4. 结论本文详细介绍了长螺旋钻孔灌注桩的设计方案，并强调了设计过程中的关键要点。

在实际应用中，设计人员应根据具体工程情况进行合理调整和优化，以确保桩基的质量和稳定性。

此设计方案可为类似工程提供参考，并希望能对相关人员有所帮助。

长螺旋钻孔灌注桩的施工组织方案

长螺旋钻孔灌注桩施工方案默认分类2007-07-13 10:34:01 阅读724 评论 2 字号：大中小目录1 工程概况和设计要求1.1 工程概况1.2 编制依据1.3 施工条件2 工程施工部署2.1 施工前准备工作2.2 主要设备机具2.3 施工进度计划2.4 施工组织体系3 设计工作量及工程质量要求3.1 设计工程量3.2 工程质量要求4 成桩工艺4.1 工艺流程4.2 成孔工艺4.3 超留态砼压灌工艺4.4 钢筋笼制作、吊装5 工程施工管理措施5.1 质量保证措施5.2 安全保证措施5.3 施工管理措施6 常见质量问题及防治措施6.1 堵管6.2 卡钻6.3 断桩、缩径和桩身缺陷6.4 桩头不完整7 工程验收提交资料1.4 施工报告1.5 附件附：施工进度横道图桩基施工平面布置图1、工程概况和设计要求2.5、工程概况略...2.6 编写依据1 公司《质量手册》、《质量体系程序文件》2 《岩土工程勘察报告》（2004-338 ）3 《建筑桩基技术规范》（JGJ94-94 ）4《建筑地基基础工程施工质量验收规范》（GB50202-2002 ）5 设计提供图纸6 工程施工合同2.7 施工条件3.3 、环境条件拟建场区地形较平坦，交通便利，水电量供应充足，地下无管线、电缆、沟渠等障碍物。

3.4 、地层条件依据勘察测绘有限公司提交的《岩土工程勘察报告》2005-09-14 （2），场地内地层自上而下可分为：第1 层：耕土，第 2 层：粉质粘土，第2-1 层：中砂，第 3 层：粗砂，第 4 层：粉质粘土，第 5 层：砾砂，第 6 层：粉质粘土，第7 层：碎石土，第8 层：强风化泥岩，第9 层：中风化泥岩，第8-1 层：强风化安山岩，第9-1 层：中风化安山岩。

1.3.3 、地下水地下水类型属潜水，含水层为第 2 层，稳定水位埋深 2.50 ～2.90 米，地下水对混凝土结构无腐蚀，对钢筋混凝土中的钢筋具弱腐蚀，对钢结构具弱腐蚀。

长螺旋钻孔灌注桩施工方案

长螺旋钻孔灌注桩施工方案1. 引言长螺旋钻孔灌注桩是一种常用的基础工程施工方法，适用于各种软土、砂土、沙土等地质条件下的建筑物基础加固与土壤改良。

本文档将介绍长螺旋钻孔灌注桩的施工方案，包括施工准备、设备选择与调试、施工工艺等内容。

2. 施工准备在开始施工前，需要进行施工准备工作，包括勘察设计、施工图纸制定、场地平整等。

2.1 勘察设计在施工前，需要进行详细的勘察及设计工作。

根据地质情况确定桩的类型、长度和直径，并评估承载力等指标。

2.2 施工图纸制定根据勘察设计结果，制定详细的施工图纸。

施工图纸应包括桩基平面布置、桩长、桩径、桩间距、钻孔径、钻孔深度等信息。

2.3 场地准备在施工前，需进行场地准备工作。

包括清理施工现场、确保施工现场的平整度和稳定性。

3. 设备选择与调试在长螺旋钻孔灌注桩施工中，选择合适的设备并进行调试是非常重要的。

3.1 设备选择选择合适的设备是保证施工质量的重要因素。

根据勘察设计结果，选择适合的长螺旋钻机、灌浆泵和搅拌机等设备。

3.2 设备调试在施工前，应对设备进行调试，确保设备正常运行，并熟悉操作方法和注意事项。

4. 施工工艺长螺旋钻孔灌注桩施工可以分为钻孔、清孔、灌浆和灌注四个步骤。

4.1 钻孔根据施工图纸布置，使用长螺旋钻机进行钻孔。

钻孔深度应达到设计要求，钻孔直径略大于灌注桩直径。

4.2 清孔完成钻孔后，通过清孔工具（如水泥浆及冲洗管等）清理钻孔内积土、杂物和泥浆，保持钻孔畅通。

4.3 灌浆在清孔后，使用预先调配好的灌浆料通过灌浆泵进行灌浆作业。

灌浆应从孔底开始，慢慢提升至孔顶，确保灌浆均匀且充满整个钻孔。

4.4 灌注在灌浆完成后，使用搅拌机进行混凝土灌注。

混凝土灌注应从孔底向上，逐渐提升至地面。

灌注结束后，进行养护。

5. 安全措施在长螺旋钻孔灌注桩施工中，应注重安全。

以下是一些常见的安全措施：•工地周边设置警示标志，确保施工现场安全；•靠近钻孔和施工区域的人员应佩戴安全帽和防护眼镜等个人防护装备；•遵循设备操作规程，定期对设备进行维护和检修；•定期组织安全培训，并提供必要的安全教育。

长螺旋钻孔灌注桩施工方案

长螺旋钻孔灌注桩施工方案一、概述长螺旋钻孔灌注桩是一种常用的地基处理方法，在建筑工程中广泛应用。

本文将介绍长螺旋钻孔灌注桩的施工方案，包括施工方法、施工工序和主要注意事项等。

二、施工方法1. 确定施工位置和桩径：根据工程设计要求和地质勘察报告，确定长螺旋钻孔灌注桩的施工位置和桩径。

2. 准备施工设备和材料：准备好所需的施工设备和材料，包括长螺旋钻机、灌浆设备、钢筋、混凝土等。

3. 开孔施工：根据设计要求，使用长螺旋钻机对地面进行钻孔，并同时注入灌浆材料。

钻孔深度应根据桩基设计要求和地质条件确定。

4. 安装钢筋：在钻孔完成后，将预先配置好的钢筋放入钻孔中。

钢筋的数量和布置应满足设计要求。

5. 灌注混凝土：在钻孔中注入混凝土，保证浇注中的空气排出，并使混凝土均匀填充整个钻孔。

浇注完毕后，将混凝土表面修整平整。

6. 养护：在混凝土初凝后，进行养护工作，包括覆盖湿布、喷水保湿等，以确保混凝土的强度和稳定性。

三、施工工序1. 建立施工现场：在施工现场设置施工标志和安全警示标志，并划定施工区域。

2. 进行地面清理：清除施工区域内的杂物和障碍物，保证施工的顺利进行。

3. 安装长螺旋钻机：根据施工要求，将长螺旋钻机安装到适当位置，确保其牢固稳定。

4. 开始钻孔：操作长螺旋钻机进行钻孔，同时注入灌浆材料，控制钻孔深度和灌浆速度。

5. 安装钢筋：根据设计要求，在钻孔中安装预先配置好的钢筋，注意钢筋的位置和间距。

6. 浇注混凝土：操作灌浆设备，将混凝土注入到钻孔中，保证浇注均匀和顺畅。

7. 修整混凝土表面：使用工具对混凝土表面进行修整，使其平整整齐。

8. 进行养护：对已浇注的混凝土进行养护，包括湿润保湿和覆盖保护等。

9. 完工验收：待混凝土养护完毕后，进行竣工验收，并清理施工现场。

四、注意事项1. 施工前需进行详细的地质勘察和工程设计，确保施工的准确性和稳定性。

2. 严格控制长螺旋钻机的钻孔深度和角度，确保施工质量。

长螺旋钻孔灌注桩施工方案

长螺旋钻孔灌注桩施工方案长螺旋钻孔灌注桩是一种在土壤中振动、顶管或旋转的钻孔桩，通过与土壤摩擦力和灌注桩桩身的摩擦力来承载荷载。

其具有施工速度快、工期短、周围环境污染小等优点，广泛应用于房屋、桥梁、道路等工程中。

以下是一份长螺旋钻孔灌注桩施工方案。

一、前期准备工作：1. 成立项目组及技术人员：负责施工方案编制、施工组织、技术指导等工作。

2. 设计方案确认：在施工前，必须确认设计方案，包括桩径、桩长等。

3. 确定施工场地：选择适合施工的场地，确保施工安全和进度。

4. 租赁/购买设备及工具：准备长螺旋钻孔和灌注桩所需设备及工具。

二、施工工艺流程：1. 场地准备工作：清理工地上的杂物，确保施工区域平整。

2. 桩位标定：根据设计方案，定位桩位，并进行标定。

3. 钻孔施工：使用长螺旋钻孔机进行钻孔，根据设计要求确定钻孔直径和深度。

4. 编制钻孔记录：记录钻孔的深度、孔壁情况等。

5. 钻孔清理：通过高压清洗或冲击注水等方式，将钻孔内的泥浆及杂质清除。

6. 灌注桩施工：利用混合料泵将混凝土或特殊灌浆材料注入钻孔，同时旋转顶压桩身。

7. 标定灌注桩顶面高程：在施工过程中，对灌注桩顶面进行高程标定，以保证施工质量。

8. 完成灌注桩施工：当灌注桩桩身涌出混凝土或特殊灌浆材料时，表示灌注桩施工完成。

9. 质量检查：对已完成的灌注桩进行质量检查，包括桩径、桩身水平、桩顶面高程等方面。

10. 施工现场清理：将工地清理整洁，恢复原貌。

三、安全措施：1. 施工现场设置警示牌和安全标志，保证施工区的安全；2. 所有人员必须佩戴安全帽、安全鞋等个人防护用品；3. 施工现场设置安全防护网，防止坍塌事故；4. 工人必须接受施工安全培训，并具备相应的技术资格。

总结：长螺旋钻孔灌注桩施工方案包括前期准备工作、施工工艺流程和安全措施等方面的内容。

通过合理的组织和安排工作，可以确保施工的顺利进行，保证工程质量和安全。

然而，具体的施工方案应根据实际情况进行调整和完善。

基础长螺旋钻孔灌注桩施工组织设计

一、编制依据及原则1、XXXXX提交的“岩土工程勘察报告”；2、甲方提供的“5、6、9栋商业桩位平面布置图”；3、《建筑地基基础工程施工质量验收规范（GB0202-2002）》；；4、《建筑桩基技术规范》（JGJ94-94）；5、《混凝土强度检验评定标准》（GBJ107-87）。

二、工程概况1、概况该工程场地位于XXXXXXXXXXXXXXXXXx长螺旋基础桩主要分布在5、6、9幢区域，共156.0棵，其中5幢39.0棵，6幢6棵，9幢111.0棵，桩径类型：Φ400mm、Φ600mm，设计有效桩长为18m、20m；因场地、地质条件所限制，所以施工操作平面建立在1958.0米，沉桩时桩顶标高从操作平面下4～6m。

2、主要工程数量主要工程量三、施工准备1、施工技术准备1.1、熟悉图纸资料和有关文件项目经理部成立后，项目技术负责人组织有关技术人员全面熟悉施工图纸、资料和有关文件，参加业主工程主管部门或建设单位组织的设计交底和图纸会审并作好记录。

1.2、技术交底在各道工序作业前，项目部技术负责人针对各道工序的特点及难点逐级做好技术交底工作。

技术交底是施工单位把设计要求、施工技术要求和质量标准贯彻到基层直至现场作业人员的有效方法，是技术管理工作中的一个重要环节。

它通常包括施工图纸交底、施工技术措施交底以及安全技术交底等。

这项交底工作分别由高一级技术负责人、单位工程负责人、施工队长、作业班组长逐级组织进行。

2、原材料准备对工程中使用的钢筋、混凝土（采用商砼）等所有原材料，在进场及使用前，除提供合格的出厂试验证明文件外，还应及时按照技术规范以及相应的规程规定对其进行取样试验，经检验合格方可使用。

主要试验项目有：（钢筋）原材检测、钢筋焊接接头抗弯冷拉强度、混凝土试块取样送检等。

在施工过程中应在现场按规范要求混凝土试压块的现场取样工作，待试压块达到养护时间后，送试验室进行抗压强度试验，检验是否满足设计要求。

主要材料供应计划3、人员、设备进场准备根据施工方法和计划工期确定出本工程所需的各种管理人员、施工人员数量和机械设备数量，如下表，并按计划安排人员和机具设备进场。

长螺旋钻孔施工组织设计

长螺旋钻孔灌注桩施工长螺旋钻孔灌注桩系用长螺旋钻机钻孔，至设计深度后进行孔底清理，下钢筋笼，灌注混凝土成柱。

其特点是成孔不用泥浆或套管护壁，施工无噪声、无振动，对环境无泥浆污染；机具设备简单，装卸移动快速，施工准备工作少，工效高，降低施工成本等。

本工艺标准适用于民用与工业建筑地下水位以上的一般粘性土、砂土及人工填土地基采用长螺栓钻成孔灌注桩工程。

一、材料要求1、水泥用425号矿渣水泥或普通水泥。

2、砂中砂或粗砂，含泥量小于5%。

3、石子卵石或碎石，粗径5～32mm，含泥量小于2%。

4、钢筋品种和规格应符合设计要求，并有出厂合格证及试验报告。

5、外加剂、掺合料根据施工需要按试验确定。

二、主要机具设备采用LZ型或KL600型长螺旋钻机，带硬质合金钻头。

另配钢筋加工、混凝土拌制、浇筑系统设备。

三、作业条件1、地质资料、施工图纸、施工组织设计已齐全。

2、施工场地范围内的地面、地下障碍物均已排除或处理。

场地已平整，对影响施工机械运行的松软场地已进行适当处理，并有排水措施。

3、施工用水、用电、道路及临时设施均已就绪。

4、现场已设置测量基准线、水准基点，并妥加保护。

施工前已复核桩位。

5、在复杂土层中施工时，应事先进行成孔试验，数量一般不少于2个。

四、施工操作工艺1、钻孔机就位时应校正，要求保持平整、稳固，使在钻进时不发生倾斜或移动。

在钻架上应有控制深度标尺，以便在施工中进行观测、记录。

2、钻孔时，先调直桩架挺杆，对好桩位；启动钻机钻0.5～1.0m深，检查一切正常后，再继续钻进，土块随螺栓叶片上升排出孔口，达到设计深度后停钻，提钻，检查成孔质量；即可移动钻机至下一桩位。

3、钻进过程中，排出孔口的土应随时清除、运走，钻到预应深度后，应在原深处空转清土，然后停止回转，提钻杆，但不转动，孔底虚土厚度超过标准时，应分析原因，采取措施处理。

4、钻进时如严重坍孔，有大量的泥土时，需回填砂或粘土重新钻孔或往孔内倒少量土粉或石灰粉。

长螺旋钻孔灌注桩施工组织设计

长螺旋钻孔灌注桩施工方案一工程概况略二长螺旋钻孔灌注桩的起源长螺旋钻孔泵送超流态砼后置钢筋笼技术是由日本的CIP施工法演变而来的，它与普通钻孔桩不同，它采用专用长螺旋钻孔机钻至预定深度，通过钻头活门向孔连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体，是一种新型的桩根底施工手段。

超流态混凝土灌注桩应用广泛，不受地下水位限制，所用混凝土流动性强，骨料分散性好，螺旋钻机即可钻孔又可压灌混凝土，操作简便，混凝土灌注速度快，成桩质量好，降低造价。

是2005年以来建立部推广的十大技术之一。

三长螺旋钻孔灌注桩的施工优点1、超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；2、桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；3、穿硬土层能力强，单桩承载力高、施工效率高，操作简便；4、低噪音、不扰民、不需要泥浆护壁、不排污、不挤土、施工现场文明；5、综合效益高，工程本钱与其他桩型相比比拟低廉。

四长螺旋钻孔灌注桩的适用围本施工方法适用于建〔构〕筑物根底桩和基坑、深井支护的支护桩，适用于填土层、淤泥土层、沙土层及卵石层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。

桩径一般在500mm～800mm。

五长螺旋钻孔灌注桩的工艺原理超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，停钻后在提钻的同时通过设在管钻头上的混凝土孔，压灌超流态混凝土，压灌至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。

在压灌混凝土到桩顶时，灌入的混凝土要超出桩顶500mm，以保证桩顶混凝土强度。

本工程由于基坑底接近地下水位，桩机无法进入基坑，在基坑挖至设计标高后填900mm厚撼砂碾压。

这样本工程灌入的混凝土超出桩顶标高分别是900mm和1650mm。

六施工工艺七施工工艺流程1、钢筋进场和复试取样①钢筋进入施工现场后，工程部由专人及时填写?送检委托单?，容包括产品名称、产地、品种、规格、型号、进货数量、进货日期、使用部位及堆放场地，并附产品质量证明单或产品合格证原件，当无原件时可使用加盖经销商单位红章的复印件，通知监理单位进展抽样送检。

长螺旋钻孔灌注桩施工组织设计

***********项目长螺旋钻孔灌注专项施工方案*********** 公司一、.................................................. 工程概况3二、编制依据 (3)三、.................................................. 编制原则4四、施工场概况4.1、工程场地“三通一平”状况 (4)4.2、工程地质及水文情况 (5)五、........................................................ 本工程长螺旋钻孔灌注桩设计情况.. (6)5.1、工程基础试桩设计概况 (6)5.2、工程基础桩设计概况 (7)六、........................................................ 施工准备及部署 (8)6.1、施工前准备工作 (8)6.2、施工降排水措施 (9)6.3、劳动力需用计划 (9)6.4、材料需用计划 (10)6.5、机械设备计划 (10)6.6、施工进度计划 (11)七、长螺旋钻孔灌注桩施工方法117.1、长螺旋钻孔灌注桩施工工艺及特点117.2、长螺旋钻孔灌注桩施工工艺流程 (12)7.3、长螺旋钻孔灌注桩主要施工方法 (13)八、桩基检测 (18)8.1、工程试桩检测 (18)8.2、桩身完整性检测 (21)8.3、静载试验承载力检测 (21)九、工程施工管理措施 (22)9.1、质量保证措施 (22)9.2、安全保证措施 (23)9.3、施工管理措施 (23)十、常见质量问题及防治措施10.4、桩头不完整.长螺旋钻孔灌注桩施工注意事项........................................................ 25 24 10.1、堵管 (24)10.2、卡钻 (24)10.3、断桩、缩径和桩身缺陷 (25) (25)长螺旋钻孔灌注桩专项施工方案一、工程概况***********项目工程位于省红河州****,由纯地下3层建筑物组成，总建筑面积约2.0万册。

长螺旋钻孔灌注桩专项施工方案

长螺旋钻孔灌注桩专项施工方案12020年4月19日目录一、编制依据二、工程概况三、工程地质情况四、施工部署与组织机构1、项目组织机构2、主要施工方法确定和设备选型3、劳动力计划4、施工进度计划五、施工技术方法与措施1、施工顺序2、施工作业流程3、施工方法4、施工作业关键点控制六、质量控制保证措施1、质量控制标准2、质量控制资料3、质量控制组织网络七、安全文明施工技术措施附一、主要机械设备配备表、补充说明、人员资质、钢筋笼详图22020年4月19日一、编制依据《长螺旋钻孔压灌混凝土后插钢筋笼灌注桩技术规程》DB11/T582- 《建筑桩基施工技术规范》 JGJ94-《建筑基坑支护技术规程》 JGJ120-浙江省警卫局后勤保障基地一期工程《地下室基坑围护设计》图纸及地勘资料二、工程概况浙江省警卫局后勤保障基地位于杭州市滨江区。

本工程东侧为江虹路，北侧为滨盛路。

本工程设一层地下室，开挖深度在6.70~6.90m，基坑围护以排桩加内支撑形式，采取三轴搅拌桩止水。

围护钻孔桩设计桩径Ø700、Ø800有效桩长在11.80~13.45m；钻孔深度约为地面下14.00m，钢筋笼全笼配置，主筋保护层为50mm；钻孔桩桩身砼强度等级采用C30，砼加灌高度为0.9m（因技术工艺要求加灌大于1.0～1.1m），总桩数为257根。

具体详见本工程地下室基坑围护施工图。

三、工程地质情况根据杭州市勘测设计研究院提供的资料显示，本工程场地地表的①层填土由①1层杂填土和①2层耕土组成，厚约0.30～0.60m，厚度小；地层浅部即为钱塘江现代江滩围垦形成的②层砂性土层，厚约8.1～32020年4月19日42020年4月19日9.7m ，厚度较大；浅中部为钱塘江近代漫滩相冲沉积形成的③层粉砂性土层，厚约5.0～6.9m ，厚度相对较大；地层中部为浅海相沉积的⑤层淤泥质粘性土层，厚约15.3～16.7m ，厚度大；地层中下部为河湖相与河流相交替沉积的⑦层灰色粉质粘土、⑧层粉细砂和⑨层灰色粉质粘土，三层土累计总厚度6.6～8.3m ；地层下部为河流相沉积的⑩砂卵砾石层，厚度大。

长螺旋钻孔CFG灌注桩施工方案

施工组织设计（方案）报审表工程名称：滁州市紫薇园安置点长螺旋钻孔CFG灌注柱施工方案编制：审核：审批：编制单位：编制日期：2012.2.18目录第一章编制说明 0第二章工程概况 (1)第三章施工部署与施工方案 (3)第四章长螺旋钻孔灌注桩施工方案 (5)第五章主要施工机械设备计划 (7)第六章施工质量保证措施 (7)第七章工期保证措施 (9)第八章施工安全保障措施 (11)第九章文明施工、环境保护措施 (13)第十章施工工期进度计划 (16)第一章编制说明1.1方案编制依据1. 长螺旋CFG灌注桩施工平面布置图，设计单位：深圳市国际印象建筑设计有限公司2. 《滁州市紫薇园安置点岩土工程勘察报告》1.2本工程执行的规范、规程1、《地基与基础工程施工及验收规范》（GB50202-2002）2、《岩土工程勘察规范》（GB50021-2001）（2009年版）3、《建筑桩基技术规范》（JGJ4-94）4、《建筑地基基础设计规范》（GB50007-2002）5、《建筑基桩检测技术规范》（JGJ106-2003）6、《建筑地基处理技术规范》（JGJ79-2008）第二章工程概况2.1项目概况本工程基础设计依据为：江苏科信岩土工程勘察有限公司提供的《滁州市紫薇园安置点岩土工程勘察报告》，地基基础设计等级为甲级。

2#、3#、4#、5#、6#楼采用CFG桩复合地基。

2楼共计464根，3楼共计522根，4楼共计182根，5楼共计180根，6楼共计199根，桩径500mm，桩间距1500，有效桩长大于等于13.5米，桩体砼强度C30，水泥采用普通硅酸盐水泥。

1楼采用CFG桩复合地基，桩径500mm，桩间距1500，其中网格区域有效桩长大于等于13.5米共计135根，其他区域有效桩长大于等于11米共计261根，桩体砼强度C30，水泥采用普通硅酸盐水泥。

地库及裙房采用CFG桩复合地基，桩径500mm，有效桩长大于等于6.5米共计3121根，桩体砼强度C20，施工完成后按照国家建筑地基基础工程施工质量建筑规范（GB50202-2002）作为依据对桩体质量进行复合地基荷载试验检测和验收。

长螺旋钻孔灌注桩施工专项方案

长螺旋钻孔灌注桩施工专项方案一、概述长螺旋钻孔灌注桩是一种常用于土建工程中的地基处理方式。

本文将详细介绍长螺旋钻孔灌注桩施工专项方案，包括施工前准备、机械设备使用、施工工序、材料使用以及质量控制等方面的内容。

二、施工前准备1. 工程勘察：对施工现场进行详细的勘察，包括地质勘察、地下水位调查等，以确定钻孔灌注桩的设计参数和方案。

2. 设计方案：根据工程勘察结果和设计要求，制定出长螺旋钻孔灌注桩的设计方案，包括孔径、孔深、桩间距等参数的确定。

3. 材料采购：按照设计要求，采购所需的灌注桩材料，包括混凝土、钢筋、灌注材料等。

4. 施工组织：制定详细的施工组织方案，明确各个施工工序的要求，安排人员和机械设备。

三、机械设备使用1. 钻孔机：选择合适的钻孔机进行施工，钻孔机应具备足够的功率和稳定性，保证钻孔能够顺利进行。

2. 提升设备：使用提升设备将钻孔机进行升降，保证钻孔的垂直性和直径的准确度。

3. 灌注设备：使用搅拌车等设备将混凝土输送到钻孔孔道中，灌注完成后，使用振捣器对混凝土进行振捣，提高灌注桩的密实度。

四、施工工序1. 钻孔施工：根据设计要求，使用钻孔机进行钻孔，控制钻孔孔径和孔深。

2. 清孔：使用空心螺旋钻杆进行清孔，将钻孔孔道内部的泥土清理干净，确保灌注桩内部的无杂质。

3. 灌注桩：将混凝土通过灌注设备注入到钻孔孔道中，同时进行振捣，保证混凝土的密实性。

4. 钻孔范围和间距：根据设计要求和实际情况，控制灌注桩的范围和间距，保证施工的一致性和稳定性。

5. 浇筑顺序：根据施工工序的要求，按顺序进行灌注桩的施工，确保整个工程的连贯性和协调性。

五、材料使用1. 混凝土：根据设计要求，使用符合标准的混凝土，保证混凝土的强度和抗压能力。

2. 钢筋：根据设计要求，合理布设钢筋，提高灌注桩的强度和稳定性。

3. 灌注材料：根据地质情况和设计要求，选择合适的灌注材料，具有较好的渗透性和抗渗性能。

六、质量控制1. 施工现场巡查：在施工过程中，定期进行现场巡查，检查施工质量和工艺流程的符合性。

长螺旋钻孔灌注桩的施工组织方案

目录一、编制依据 ..............................................1二、工程慨况 (1)1、参建单位 ..........................................................12、工程概述 (1)三、工程地质慨况 (2)1、地形地貌 ..........................................................22、地层岩性 (2)四、施工布署 (3)1、施工准备 ..........................................................32、施工组织体系 ......................................................43、劳动力组织计划 ....................................................54、机具设备计划 ......................................................65、施工进度计划 (6)五、长螺旋钻孔灌注桩施工原理及工艺流程 (7)72、工艺流程： (7)六、施工方法及要求 .......................................101、测量定位 ........................................................102、材料要求 ........................................................103、钻孔要求 .........................................................104、砼施工要求 .......................................................115、钢筋笼制作安放要求 ...............................................11七、质量技术保证措施......................................121、质量管理机构 .....................................................122、质量控制体系图 ...................................................133、质量保证措施 .....................................................134、常见质量问题及防治措施 ..........................................175、质量管理措施 .....................................................186、技术管理措施 .....................................................187、质量保证措施 .....................................................19八、安全保证措施 .........................................20202、安全技术操作规程 .................................................203、安全技术措施 .....................................................214、消防安全 .........................................................225、安全生产措施 .....................................................22九、环境保护措施 .........................................23十、文明施工措施 .........................................23十一、应急处理措施 .......................................24一、编制依据1、郢北片区城中村棚户区改造工程施工图2、郢北片区城中村棚户区改造工程岩土工程勘察报告3、【建筑桩基技术规范】（JGJ94-2008）4、【工业与民用建筑灌注桩基础设计与施工规程】（JGJ4-80）5、【建筑地基基础工程施工质量验收规范】（GB50202-2009）6、【混凝土结构工程施工质量验收规范】（GB50204-2011）7、【钢筋焊接及验收规程】（JGJ18-2012）8、【建筑工程施工质量验收统一标准】（GB50300-2010）9、公司《质量手册》、《质量体系程序文件》10、施工现场实地踏勘情况二、工程慨况2、工程概述为桩基为静压管桩，管桩型号2#本工程楼原设计为桩基承台基础，原，因检测单桩竖向极限承载力达不到设1600KNPHC500AB100，单桩承载力特征值为楼基础改为混凝土桩复合计要求，需对地基基础进行变更。

长螺旋灌注桩施工组织设计

安徽工程大学图书综合楼桩基工程长螺旋钻孔灌注桩施工组织设计方远建设集团股份有限公司年月日目录第一部分、编制依据 0一、工程概况 0二、本方案的设计、编制依据 0三、本方案编制主要引用的规范及标准 0第二部分、施工组织设计 (1)一、工程测量 (1)1.1工程测量 (1)1.2测量标准 (1)1.3测量总则 (1)1.4平面轴线控制测量 (1)1.5水准控制测量 (2)二、长螺旋钻孔桩施工工艺 (2)2.1钻机就位 (2)2.2施工工序 (2)2.3开钻、清泥 (2)2.4终孔 (3)2.5混凝土输送 (3)2.6压灌成孔 (3)2.7插放钢筋笼 (3)2.8试块制做与养护 (3)2.9长螺旋钻孔灌注桩关键工序 (4)2.10施工质量技术措施 (4)三、钢筋焊接及水下灌注施工工艺 (4)3.1钢筋笼制安技术方案与措施 (4)3.2水下砼灌注 (5)四、资源配备计划 (6)4.1工程投入的主要材料情况描述及进场计划 (6)4.2工程投入的主要施工机械设备情况 (6)五、项目机构配备 (7)5.1施工现场人员配备 (7)5.2劳动力计划 (7)六、施工现场平面布置 (8)6.1施工临时设施、安全防护及道路布置 (8)6.2施工平面布置图 (8)第三部分质量保证方案 (9)一、质量目标 (9)二、质量保证体系 (9)三、主要岗位质量管理职责 (10)3.1项目经理 (10)3.2项目工程师 (10)3.3施工员 (10)四、质量保证措施 (10)4.1质量控制程序 (10)4.2材料质量保证的主要措施 (12)4.3现场施工质量保证措施 (13)4.4施工质量管理措施 (14)4.5质量技术保证措施 (14)4.5过程质量控制措施 (15)第四部分安全施工方案 (15)一、施工安全保障措施 (15)1.1安全目标及安全方针 (16)1.2安全保证体系: (16)1.3安全生产制度 (16)1.4安全施工措施 (18)二、文明施工保证措施 (21)第五章、施工进度计划 (23)一、施工进度计划 (23)二、确保工程工期的管理体系及技术组织措施 (23)2.1组织措施 (23)2.2技术措施 (24)2.3经济措施 (24)第一部分、编制依据一、工程概况安徽工程大学图书综合楼桩基施工工程位于安徽工程大学校园内，北京中路以北，拟建图书综合楼地上18F，裙楼6F，地下1D，总建筑面积54400平方米；主要工作量如下：主楼范围内桩径为Φ700，共有176根桩；其余部位桩径为Φ500，共有295根桩，其中抗拔桩4根。
