墙体插座是连接电源线到电器设备的重要组成部分,正确的接线方法可以确保安全使用电器设备。接下来我将详细介绍墙体插座的接线方法。

1. 工具准备:

在开始接线之前,我们需要准备以下工具:

- 电工刀:用于割开电线绝缘层。

- 扁嘴钳:用于固定电线。

- 螺丝刀:用于固定插座螺丝。

2. 材料准备:

- 墙体插座:可根据需要选择合适的型号和规格。

- 电源线:根据插座的功率需求选择合适的电源线。

- 螺丝:用于固定插座。

3. 断电保护:

在进行接线之前,务必确保断电。可以通过关闭主电源或者拔掉相应的电源插头来断电。这样可以避免触电事故的发生。

4. 开孔:

找到需要安装插座的位置,并利用墙面电刨或者电锤将墙体开出一个合适大小的孔洞。注意,孔洞的位置应该距离地面高度约20-30厘米,以方便使用插座。

5. 接线:

首先,将电源线的绝缘层用电工刀割开,露出导线。常见的电源线通常有三根导线,分别是火线(L线)、零线(N线)和地线(PE线)。

- 火线:将火线的导线连接到插座的“L”孔中。插座上一般标有“L”字样或者红色的标识。

- 零线:将零线的导线连接到插座的“N”孔中。插座上一般标有“N”字样或者蓝色的标识。

- 地线:将地线的导线连接到插座的“PE”孔中。插座上一般标有“PE”字样或者黄绿色的标识。地线的作用是将电器设备的金属外壳与地面连接,以防止漏电造成的触电危险。

6. 固定插座:

在接线完成后,将插座固定到墙体上。使用螺丝刀将插座的螺丝拧紧即可。

7. 绝缘处理:

在插座接线完成后,要检查接线是否牢固,并用绝缘胶带将导线的裸露部分进行绝缘处理。这样可以避免导线对墙体或者其他金属物体的短路和触电危险。

墙壁网线接口接法

墙壁网线接口接法

墙壁网线接口接法

墙壁网线接口接法是指将数据线通过墙上的接口连接到网络设备的方法。这些接口通常包括RJ45接口、BNC接口和F型接口等。

RJ45接口

RJ45接口是最常见的一种墙壁网线接口类型。它通常用于连接网线和计算机、路由器或交换机等设备。接法一般包括以下几个步骤:

1. 在墙上的RJ45接口上打开保护盖。有些接口需要用螺丝刀才能打开。

2. 拉出120度角的线端,在其两侧各留出适当的线长,以备后续的接线操作。

3. 将线缕剥开,将白色的线放在左侧,依次为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

4. 将白色的第一根线放入RJ45插孔的最左端。

5. 将橙白线放在第二个插孔上,其余颜色线按照同样的方式放置在其它插孔上。

6. 确保线接触牢靠,然后将插头插入墙上的接口中。

BNC接口

BNC接口用于连接同轴电缆。这种连接方式主要用于视频信号的传输。BNC接口的接法包括以下步骤:

1. 打开墙上的BNC接口保护盖。

2. 将同轴电缆的尾部插入BNC插座中,确保插头与插座紧密接触。

3. 拧紧接口上的连接螺纹,避免插头脱落或连接不紧。

4. 检查连接,确保无杂音或干扰。

F型接口

4. 调节电视机的频道和图像,确保信号传输正常。

总结

墙壁网线接口接法是网络建设和维护中一项重要的技能。在不同的接口类型中,需要注意对应的线缆类型和颜色编码。在插头插入接口时,需要确保插头与插座的紧密接触,并保持接口的连接安全、稳定和干扰较小。

网络插板如何接线网络插板接线图

网络插板如何接线网络插板接线图

网络插板如何接线?网络插板接线图网络插板如何接线?网络插板接线图

为T568B和T568A两种线序,信息模块端接入规范分T568A规范和T568B标墙面网线插座接法

1、首要咱们要将网线的外皮剥掉一有些,将里面的网线显露来,大约2cm,或许更长也是能够的;

2、定好规范规矩,把线头放入线槽中。T568B规范通常运用较多,在运用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中通常遵照T568B的接线规范,在运用五类双绞线时,其传输速率可抵达十0Mbps;

3、用东西把线用力的压下去,将其卡在模块里即可,并把剩下的线头剪掉;

4、然后把别的的线头都剪齐即可,这么一来墙面网线插座接法就完毕了。

补白:T568A的接法:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;

T568B的接法:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

水晶头的接法有两种规范:

568A规范:绿白一;一;1,绿一;一;2,橙白一;一;3,蓝一;一;4,

蓝白一;一;5,橙一;一;6,棕白一;一;7,棕一;一;8

568B规范:橙白一;一;1,橙一;一;2,绿白一;一;3,蓝一;一;4,蓝白一;一;5,绿一;一;6,棕白一;一;7,棕一;一;8

两个规范你不必理睬a标,a标在穿插线时分用,如今直通线都是运用b规范。依据b规范做好后是这么看图

留神不要拿反了

2.对于墙板很简略:

墙面板网线接口两个规范都贴了标识看图

运用b规范,把对应的网线拨开卡进入,网线不必把皮拨开在卡,你能够用裁纸刀卡进入,盖上卡套即可

请运用b规范,依据b规范的线色彩卡入相应卡槽即可

墙壁网线接口接法

墙壁网线接口接法

墙壁网线接口接法!

墙壁网线插座接法

就是把网线和信息模块正确的连接起来,使得网络能通,而现在家庭中大多还是使用的是双绞线(即一般的网线),双绞线分为T568A和T568B两种线序,信息模块端接入方式分T568A 模块和T568B模块两种方式,两种端接方式所对应的接线顺序如下:

T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕

T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕

好了介绍这些只是让大家明白这个接线必须遵守的原则,弄懂了这些下面就开始介绍墙壁网线插座接法步骤。

第一步:用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点,方便后面压线)将双绞线的外包皮剥去。露出了四对双绞线。

第二步:开始打线,先不要拆开各线对,在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式(注:在一个布线系统中最好只统一采用一种线序模式,否则接乱了,网络不通则很难查)。

第三步:将全部的线都压进各槽位后,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。

第四步:就是将打好线的信息模块装到86盒面板上,这样墙壁网线插座就安装好了。

看了以上小编为你介绍的墙壁网线插座接法是不是很简单,只要有工具,按照小编介绍的方法和图片一步一步来,相信墙壁网线插座安装也不是那么难。

注:以上信息由美乐乐家居网编辑,内容仅供参考,如需转载请保留原文链接地址

网线插座接法图解

网线插座接法图解

网线插座接法图解

先来认识一下网线模块,这个就是装在家里网线插座后面的模块,左右两面,上面A、B表示的是两种不同的打线方式,任选一种即可。

再来认识一下打线的工具:

下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。露出了四组双绞线:

将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置:

在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。

下面开始打线,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。

将其他的线都按照一样的方式打好

答案:按B类做,根据上面提示的颜色,把网线相对应颜色的线用打线钳卡下去。

网络插座如何接线-墙壁网线插座接法图解

网络插座如何接线-墙壁网线插座接法图解

网络插座如何接线?墙壁网线插座接法图解实际上网络插座接线与网络水晶头接线方法一样,分为T568A和T568B两种接线法,观看网线,可以发觉网线有八根线,可分为橙绿蓝棕以及半橙半绿半蓝半棕共计八色线,两根线一组绞在一起,共计四组线

以上只是基础学问,假如只是接几个插座,只需要了解一个原理,就是网络水晶头与插座接线挨次全都即可,目前水晶头通用原则是采纳T586B的接线方式即:

1-橙白2-橙

3-绿白4-蓝

5-蓝白6-绿

7-棕白8-棕为T568B和T568A两种线序,信息模块端接入标准分T568A标准和T568B标墙壁网线插座接法。

假如你说的是网线插座里面的不会接线的话,有两种状况,一种是你有两个都是网线插座的,你就按两边插座网线的颜色排好统一颜色就好,另外假如另一端直接是线的话,在插座这边插上一个水晶头,按自己习惯排颜色的方法,兑好两边水晶头的网线颜色全都就好。1、首先我们要将网线的外皮剥掉一部分,将里边的网线露出来,也许2cm,或者更长也是可以的;

2、定好标准规章,把线头放入线槽中。T568B标准一般使用较多,在使用三类双绞线、五类双绞线、增加的五类双绞线的网络工程中一

般遵循T568B的接线标准,在使用五类双绞线时,其传输速率可达到100Mbps;

3、用工具把线用力的压下去,将其卡在模块里即可,并把多余的线头剪掉;

4、然后把其他的线头都剪齐即可,这样一来墙壁网线插座接法就完成了。

备注:T568A的接法:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;T568B的接法:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

网线墙壁盒接线方法

网线墙壁盒接线方法

网线墙壁盒接线方法

网线墙壁盒接线方法一般分为两种情况:一种是直接接线,另一种是通过面板。

1. 直接接线方法:此方法适用于将网线直接连接到墙壁盒上。

- 首先,确定墙壁盒的类型,常见的有单口和多口两种。单口墙壁盒适用于单个网线接入,多口墙壁盒适用于多个网线接入。

- 先将墙壁盒安装到墙壁上,使用螺丝或胶水固定。

- 将网线通过墙壁盒后面的洞穴穿过,并留出足够长度用于接头,将网线的外皮剥开一段(约1-2英寸)。

- 根据网线的类型,插上相应的接头,如RJ45头,根据T568A或T568B 标准进行线序连接。

- 插入接头后,将网线的内芯按照接头排列顺序安装到接头内部。

- 然后将接头插入墙壁盒上的插口,确保插紧。

2. 通过面板方法:此方法适用于将网线连接到面板上,再由面板连接墙壁盒。

- 首先,安装面板到墙壁上,使用螺丝或胶水固定。

- 根据面板的类型和端口数量,准备相应数量和类型的网线,按照上述直接接线的方法,将网线连接到相应的接头上。

- 插入接头后,将接头插入面板上的相应端口,确保插紧。

- 将面板与墙壁盒之间的连接线缆连接起来,使用网线插座或其他合适的连接器进行连接。

- 最后,将墙壁盒上的插座连接到计算机、路由器或其他网络设备上。

无论哪种方法,在接线前都需要确保所使用的网线和接头符合要求,且按照正确的线序进行连接,以保证网络连接的稳定和可靠。

网线制作1-墙壁网线插座接法(图解)

网线制作1-墙壁网线插座接法(图解)

墙壁网线插座接法(图解)

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

T568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下:

1、2用于发送,3、6用于接收,4、5,7、8是双向线。

1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

A 橙白蓝白

B 绿白蓝白

橙蓝绿蓝

综白绿白综白橙白综绿综橙

插座里虽然有两边都有有颜色,有不少人甚至连一些电工也不会看,,有分A跟B,,看得糊里糊涂得,因为有些楼房还没有接光纤,所以暂时都还没有用到墙壁网线插座,下面我们来给大家讲一下墙壁网线插座接法:

请看下面这个示意图~

答案:按B类做,根据上面提示的颜色,把网线相对应颜色的线用打线钳卡下去。

这样就可以了,然后有电脑测试一下,基本上就可以了

网线模块制作

2009年07月01日星期三下午 02:28

先来认识一下网线模块,这个就是装在家里网线插座后面的模块,左右两面,上面A、B表示的是两种不同的打线方式,任选一种即可。

再来认识一下打线的工具:

下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。露出了四组双绞线:

将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置:

在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。

(整理)墙壁网线插座接法(图解)

(整理)墙壁网线插座接法(图解)

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

T568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下:

1、2用于发送,3、6用于接收,4、5,7、8是双向线。

1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

A 橙白蓝白

B 绿白蓝白

橙蓝绿蓝

综白绿白综白橙白

综绿综橙

插座里虽然有两边都有有颜色,有不少人甚至连一些电工也不会看,,有分A跟B,,看得糊里糊涂得,因为有些楼房还没有接光纤,所以暂时都还没有用到墙壁网线插座,下面我们来给大家讲一下墙壁网线插座接法:

请看下面这个示意图~

答案:按B类做,根据上面提示的颜色,把网线相对应颜色的线用打线钳卡下去。

这样就可以了,然后有电脑测试一下,基本上就可以了

网线模块制作几种网线的水晶头接法图解

我按了这普通“正常的”网线模块,像以下的这种的顺序来按,也是不通,显示没插入网线..测了好几次,后来我同事昨天去看一下,也搞了很久,2个小时左右回来了,我问他怎么搞的,他说要相反就通了...没什么注明的。。单单一个模块的(空白的,生产商也太简便了一点吧)。。。我晕了,大家以后要买网线模块就买以下介绍的这种哈(这种是比较正规的)。哈哈

网线模块制作开始:

先来认识一下网线模块,这个就是装在家里网线插座后面的模块,左右两面,上面A、B 表示的是两种不同的打线方式,任选一种即可。

墙壁网线接口接法

墙壁网线接口接法

墙壁网线接口接法!

墙壁网线插座接法

就是把网线和信息模块正确的连接起来,使得网络能通,而现在家庭中大多还是使用的是双

绞线(即一般的网线),双绞线分为T568A和T568B两种线序,信息模块端接入方式分T568A 模块和T568B模块两种方式,两种端接方式所对应的接线顺序如下:

T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕

T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕

好了介绍这些只是让大家明白这个接线必须遵守的原则,弄懂了这些下面就开始介绍墙

壁网线插座接法步骤。

第一步:用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点,方便后面压线)将双绞线的外包皮剥去。露出了四对双绞线。

第二步:开始打线,先不要拆开各线对,在将相应线对预先压入打线柱时才拆开。按照信息

模块上所指示的色标选择我们偏好的线序模式(注:在一个布线系统中最好只统一采用一种线序模式,否则接乱了,网络不通则很难查)。

第三步:将全部的线都压进各槽位后,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。

第四步:就是将打好线的信息模块装到86盒面板上,这样墙壁网线插座就安装好了。

看了以上小编为你介绍的墙壁网线插座接法是不是很简单,只要有工具,按照小编介绍的方法和图片一步一步来,相信墙壁网线插座安装也不是那么难。

注:以上信息由美乐乐家居网编辑,内容仅供参考,如需转载请保留原文链接地址

《网线插座接法》

《网线插座接法》

1、在墙上开个洞,并把网线穿好

2、接好每个插座,工程的质量很重要

3、使用打线器将缆线连接妥当

4、选择合适的工具很重要,不合适的工具会造成质量问题,甚至损坏插头。

5、最后安装之前要再三检查每根线是否都连接妥当,免得返工。

6、把多余线头去掉之后就可以安装墙座的面板了

7、上好螺丝就ok了

(注:素材和资料部分来自网络,供参考。请预览后才下载,期待你的好评与关注!)

网线插座接法 网线接法 水晶头接法

网线插座接法 网线接法 水晶头接法

网线插座接法网线接法水晶头接法

网络布线是我们日常工作中非常重要的一部分。当我们需要连接多个设备时,我们通

常会选择使用网络布线来实现连接。在网络布线中,网线插座和水晶头的接法是非常关键

的一环。

网线插座接法

网线插座通常用于在墙壁或地板上布置网络电线,使其与设备直接连接。安装网线插

座的同时,需要正确地接线以确保能够确保网络连接质量。

在接线之前,需要预先准备好需要连接的网络电缆。网络电缆通常由四对线组成。每

对线中都有两根电线,分别为蓝色、蓝色和白色、白色,绿色、绿色和白色、白色,以及

橙色、橙色和白色、白色。在接线之前,我们需要根据需要将电缆剥光,露出电线。

在对电线进行插座接法时,我们需要根据网线插座的类型进行接线。常见的网线插座

类型有RJ45和RJ11两种。通常我们使用的较多的是RJ45网线插座。RJ45插座共有8个连接器,因此我们需要对每个连接器进行正确的接线。

RJ45插座接线顺序为从左到右依次是:白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色。

具体电线接法如下:

1. 白橙线连接到第1号连接器的左端。

这样,我们的接线就完成了。在将电线插入插座时,需要注意将电线插入归位,以确

保良好的电气接触。

水晶头接法

水晶头是连接电缆和网卡的重要部件,是网络布线中的一个重要组成部分。水晶头接

线的顺序也非常重要。一般来说,我们使用T568A和T568B两种主流接线标准进行接线。

使用T568A接线标准

T568A接线标准的接线顺序为:绿-白绿-橙-白蓝-蓝-白棕-棕-白橙。具体步骤如下:

1. 将网络电缆的外套剥离出1.5厘米左右的电线,在拧绞好电线的基础上再次拍扁电线。

干货!网线接法详细图解~

干货!网线接法详细图解~

干货!网线接法详细图解~

装修新房时,有不少家庭请的是不正规的“野生”电工,所以家里的网线要么是乱接一通,要么就是接好没反应,后面还是得自己重新翻工。所以有志于自己动手接网线插座的朋友还是来学学吧。网线插座怎么接?

家庭网线插座接法详解

我们这里所说的网线插座,正确的叫法应该是网线模块,一般应用在室内的墙壁上作为网线插孔。

现在家庭中使用的一般都是双绞线,双绞线分为T568A和T568B 两种线序,信息模块端接入标准分T568A标准和T568B标准两种,我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线,若果一头接错就不会有反应。

A和B二者没有本质的区别,只是颜色上的区别。

各自的接线方法是:

T568A的接法:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的接法:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

在正品网线插座上,8个接线卡口除了有标明568A标准和568B 标准两种连接方式的色标外,还有标明每个内部接线端与前端针脚的对应序号,而且插座上的各种色标均非常清晰、极好辨认。

在接线时,你只需要将双绞线中的各色线对打入对应色标的卡口即可。

步骤1

将墙内网线(或者槽线),用专用的剥线钳或者压线钳的剥线刀在离线头10厘米长左右(也可以长一点,方便后面压线)的地方将网线表皮去掉(不要伤到金属线路)。

步骤2

分线,用打线钳逐根按进网线插座的金属卡槽内。

注意:

a.有的网线是四根白和橙绿蓝棕主色线缠绕,而不是白色和其他色系的混合的白线和主色线缠绕,所以要留心每一组两根线放好后,再拆其他的线,否则,四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。

网线水晶头怎么接-网线插座接法

网线水晶头怎么接-网线插座接法

网线水晶头怎么接网线插座接法

在这个互联网时代,网线是每个家庭都需要用到的,自己要学会网线插座接法。网线水晶头接法主要有两种,一种是平行线接法,另一种是交叉线接法。下面就带大家了解网线插座接法和网线水晶头怎么接吧。

一、网线插座接法

1、我们这里所说的网线插座,正确的叫法应该是网线模块,一般应用在室内的墙壁上作为网线插孔。

2、现在家庭中使用的一般都是双绞线,双绞线分为T568A 和T568B两种线序,信息模块端接入标准分T568A标准和

T568B标准两种,我们的网线插座或者网线水晶头都只能在A 和B中选择一种方式接线,若果一头接错就不会有反应。3、在正品网线插座上,8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外,还有标明每个内部接线端与前端针脚的对应序号,而且插座上的各种色标均非常清晰、极好辨认。在接线时,你只须将双绞线中的各色线对打入对应色标的卡口即可。

网线插座接线步骤:

第一步:用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点,方便后面压线)将双绞线的外包皮剥去。露出了四对双绞线。

第二步:开始打线,先不要拆开各线对,在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式(注:在一个布线系统中最好只统一采用一种线序模式,否则接乱了,网络不通则很难查)。

第三步:将全部的线都压进各槽位后,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。

第四步:就是将打好线的信息模块装到86盒面板上,这样墙壁网线插座就安装好了。

公牛网线插座接线图解

公牛网线插座接线图解

公牛网线插座接线图解

注:本文采用超5类公牛插座连接网线,需要用到的工具仅有剪刀,无需压线钳.

1、下图为所采用的公牛网线插座规格,有A、B两种解法注意:不是我们通常所讲的568A 和568B标准接法,均是将双绞线成对分成4组,只是顺序有所区别,顺序分别为:A棕、棕白、蓝、蓝白、橙、橙白、绿、绿白;B棕、棕白、蓝、蓝白、绿、绿白、橙、橙白.实例将采用B类接法进行接线

2、揭开网线盖子有个卡扣,接开即可

3、用剪刀剪开包裹网线的外层,将网线捋直分组

4、将网线以B类接法分为4组棕、棕白,蓝、蓝白,绿、绿白,橙、橙白,4组分别对应4个小孔,通过小孔后将网线以上面顺序压入网线线槽

5、剪掉伸出线槽多余的网线,使网线齐整,盖上盖子使劲压紧网线,网线接触内部卡位,接触处外皮自动脱落,网线与模块接触良好安装既可完成.

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

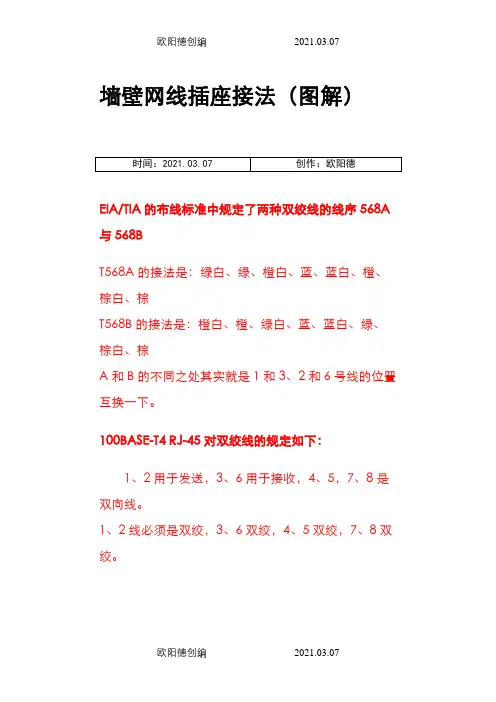

墙壁网线插座接法(图解)

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

T568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下:

1、2用于发送,3、6用于接收,4、5,7、8是双向线。

1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

A 橙白蓝白

B 绿白蓝白

橙蓝绿蓝

综白绿白综白橙白

综绿综橙

插座里虽然有两边都有有颜色,有不少人甚至连一些电工也不会看,,有分A跟B,,看得糊里糊涂得,因为有些楼房还没有接光纤,所以暂时都还没有用到墙壁网线插座,下面我们来给大家讲一下墙壁网线插座接法:

请看下面这个示意图~

答案:按B类做,根据上面提示的颜色,把网线相对应颜色的线用打线钳卡下去。

这样就可以了,然后有电脑测试一下,基本上就可以了

网线模块制作几种网线的水晶头接法图解

我按了这普通“正常的”网线模块,像以下的这种的顺序来按,也是不通,显示没插入网线..测了好几次,后来我同事昨天去看一下,也搞了很久,2个小时左右回来了,我问他怎么搞的,他说要相反就通了...没什么注明的。。单单一个模块的(空白的,生产商也太简便了一点吧)。。。我晕了,大家以后要买网线模块就买以下介绍的这种哈(这种是比较正规的)。哈哈

网线模块制作开始:

先来认识一下网线模块,这个就是装在家里网线插座后面的模块,左右两面,上面A、B表示的是两种不同的打线方式,任选一种即可。

再来认识一下打线的工具:

下面开始打线了,首先还是先把网线的外皮剥掉,这次可以剥得长点儿,便于后面打线。露出了四组双绞线:

将线分成左右两组,按照A或者B的方式把相应颜色的线卡在模块相应的位置:

在打线之前我们再来认识一下这个打线的工具:这是打线工具的头,金属的一边(下图右边)是一个类似剪刀的头,可以剪掉多余的先头。

下面开始打线,用工具压住模块和线,用力压下去,将线卡在模块里面,并把多余的先头剪掉。将其他的线都按照一样的方式打好

所有的线都打好后就可以将模块装到86盒面板上了

1)一一对应接法。即双绞线的两端芯线要一一对应,即如果一端的第1脚为绿色,另一端的第1脚也必须为绿色的芯线,这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开,即芯线对的两条芯线通常为相邻排列,这个,由于太简单且随意,图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

(2)1-3、2-6交叉接法。虽然双绞线有4对8条芯线,但实际上在网络中只用到了其中的4条,即水晶头的第1、第2和第3、第6 脚,它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一头的第6脚,其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.

例如,当线的一端从左到右的芯线顺序依次为:

白绿、绿、白橙、蓝、白蓝、橙、白棕、棕,

另一端从左到右的芯线顺序则应当依次为:

白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器(交换机)的级连、服务器与集线器(交换机)的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据!

(3)100M接法。这是一种最常用的网线制作规则。所谓100M接法,是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应,但每一脚的颜色是固定的,

具体是:第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色,

从中可以看出,网线的4对芯线并不全都是相邻排列,第3脚、第4脚、第5脚和第6脚包括2对芯线,但是顺序已错乱。

这种接线方法也是应用于集线器(交换机)与工作站计算机之间的连接,也就是“直连线”所应用的范围。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

T568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下:

1、2用于发送,3、6用于接收,4、5,7、8是双向线。

1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。
