DCS系统从业认证培训实践方案

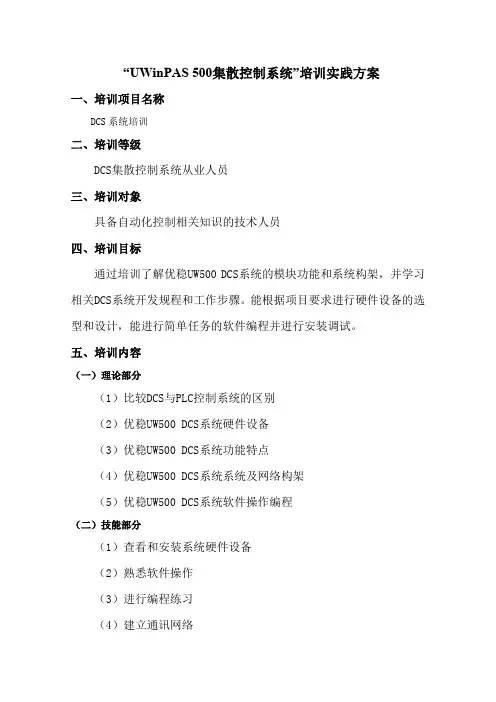

“UWinPAS 500集散控制系统”培训实践方案一、培训项目名称DCS系统培训二、培训等级DCS集散控制系统从业人员三、培训对象具备自动化控制相关知识的技术人员四、培训目标通过培训了解优稳UW500 DCS系统的模块功能和系统构架，并学习相关DCS系统开发规程和工作步骤。

能根据项目要求进行硬件设备的选型和设计，能进行简单任务的软件编程并进行安装调试。

五、培训内容（一）理论部分（1）比较DCS与PLC控制系统的区别（2）优稳UW500 DCS系统硬件设备（3）优稳UW500 DCS系统功能特点（4）优稳UW500 DCS系统系统及网络构架（5）优稳UW500 DCS系统软件操作编程（二）技能部分（1）查看和安装系统硬件设备（2）熟悉软件操作（3）进行编程练习（4）建立通讯网络（5）组态控制画面及数据库设置六、培训课程及费用1、课时安排UW500 系统结构与基础知识介绍UW500 公共模件的介绍UW500 IO 模件的介绍作业UW500 系统选型与配置，网络设计建立工程、硬件组态2、培训费用培训费2000元，首期报名12个名额，培训费全免，报满即截止，中途不允许退学。

需培训证书者收费200元。

交通及食宿需自理。

七、培训要求（一）培训师资力量杭州优稳自动化系统有限公司技术团队50%以上拥有硕士或博士学位，目前有来自浙江大学、清华大学、哈尔滨工业大学等211、985院校的优秀人才及杭州电子科技大学、浙江工业大学等浙江省属重点院校的科技人才。

具有丰富的研发及现场实践经验。

主要导师团队成员：1、技术团队学术带头人孙优贤教授，中国工程院院士，中国民主同盟中央常委、浙江省主委，浙江省人大常委会副主任，浙江大学工业自动化国家工程研究中心主任，浙江大学控制工程国家实验室主任，中国自动化学会理事长，控制科学与工程国家重点学科学术带头人，在现代控制领域获得一系列创造性研究成果，被公认为我国工业过程自动化的主要开拓者之一。

风力发电--风机控制系统培训

(软件&算法部分)
启动
状态码均复位
待风
30s平均风速>=切入风速x.xxm/s,持续120s且液压系统压力正常
对风(偏航)
30s风向差<8.5°
自检
空转初始化
600s平均风速<启动风速3.5m/s
状态时间>5分钟
发动机转速>=空转设定 (402)转速且齿轮油温
>50°
并网转速提升
发电机转速>并网转速(1296) 且3s内，误差<±10rpm
并网连接
发电机转速>并网转速(1296)
并网发电
发电机转速<快速重并网转速
(1200)
快速重并网
7
检测转速，计算变桨给定和变流给定
发电机转速<脱网(1008)
三一电气
品质改变世界
2、控制柜按钮功能
三一电气
塔底控制柜和机舱控制柜上有一些操作元件（按键、开关等），本章主要说明这些操作元件的功能。 1.塔底控制柜的操作元件这些操作元件的功能说明如表所示
CONTROLCCW/STOP/CW
机舱灯自动/手动
NACELLELIGHTAUTO/MA N
紧急停机键
EMERGENCY STOP
三一电气
操作元件说明
三位开关
功能
偏航处于手动状态时，将开关调至“CW”处，表示“顺时针偏航”。将开关调至“CCW”处，表示“逆时针偏航”。将开关调至“0”处，表示“偏航锁定”。注意:位置CCW 是左边，位置CW 是右边。
复位安全链继电器，重新启动机组
黑色按键
风机安全停机，触发安全链继电器2
红色按键

MCGS嵌入版组态软件的主控窗口培训(高端培训)

第7章 MCGS嵌入版组态软件的主控窗口
• MCGS嵌入版组态软件的主控窗口是组态工程系统的主框架，主控窗口展现了工程系统的总体外观。主控窗口负责调控设备窗口的工作、管理用户窗口的打开与关闭、驱动动画图形的显示、启动安全机制、调用用户策略等工作。主控窗口的组态设计包括主控窗口的系统属性设置与菜单设计两方面内容。
点击窗口任何位置，封面自动消失。当封面时间设置为0时，封面将一直显示，直到鼠标单击窗口任何位置时，封面方可消失。
• 6．系统运行权限：设置系统运行权限。点击“权限设置”按钮，进入用户权限设置对话框，如图7-3所示。
• 7．可将进入或退出工程的权限赋予某个用户组。无此权限的用户组中的用户，不能进入或退出该工程。当选择“所有用户”时，相当于无限制。此项措施对防止无关人员的误操作，提高系统的安全性起到重要的作用。在下面的下拉菜单中选择进入或退出时是否登录。选项包括：
• 8. 窗口内容注释：起到说明和备忘的作用，对应用工程运行时的外观不产生任何影响。
图7-3 用户权限设置
7.2.2 主控窗口启动属性
• 应用系统启动时，主控窗口应自动打开一些用户窗口，以即时显示某些图形动画，如反映工程特征的封面图形，主控窗口的这一特性就称为启动属性。
• 选择“启动属性”标签按钮，进入属性设置窗口页，如图7-4所示。
图7-1 主控窗口属性设置的打开方式
主控窗口包括：基本属性、启动属性、内存属性、系统参数、存盘参数等选项。下面分别介绍五种属性的作用。主控窗口属性设置窗口如图7-2所示。
图7-2 主控窗口属性设置
7.2.1 主控窗口基本属性
• 应用工程在运行时的总体概貌及外观，完全由主控窗口的基本属性决定。选择基本属性标签按钮，即进入基本属性设置窗口页。

华锐SL1500-82风机电气主控培训

1.6 故障状态介绍
风机故障时PLC即进入此状态，依然有4个子状态S1-0至S1-15
子状态
代表含义
S1-0
顺桨，读取各部位故障，并存储故障信息
S1-2
等待转速下降到20转以下才可以进入下一状态
S1-14
等待故障被复位或自动复位
S1-15
PLC状态结束，进入PLC下一状态
1.7 电网掉电状态介绍
最小齿轮箱油压/GeaOilPreMin（0.01Bar）
50
齿轮箱油冷风扇停止温度/TemGeaFanOff（0.1Deg） 500
齿轮箱油冷风扇启动时油温值/TemGeaFanOn_ （0.1Deg）
550
齿轮箱油冷风扇停止时轴温值/TemGeaBeaPumOff （0.1Deg）
600
齿轮箱油冷风扇启动时轴温值
检测到电网掉电时进入此状态
子状态
代表含义
S2-0
马上进入下一子状态
S2-14
等待电网恢复，无法自动复位
S2-15
PLC状态结束，进入PLC下一状态
1.8 其他状态介绍
PLC状态待风加速发电高风速切出低温慢速停机服务急停复位
简介具备并网能力时没有足够的风速进入此状态桨叶完全打开，转速上升达到并网条件，并网发电瞬时风速或平均风速大于限定值，风机停机环境温度低于限定值，风机停机人为指令停机低转速下人为指令进入服务模式急停状态下操作复位按钮
此状态下风机可以被启动，共16个子状态S0-0至S0-15
子状态 S0-3 S0-4 S0-6 S0-15
代表含义 PLC重启后等待1分钟等待开始按钮输入故障和告警被复位进入下一个PLC状态

风机主控系统培训

3.保养维护
3.6模拟量输入、输出模块：
8路模拟量输入 •±10V ；±1V ；0 .. 20 mA；PT100
8路模拟量输出 •±10V
14 bit数字分辨率
带端口监视功能 •能够监视输入端口短路或断路状态 •可通过软件配置 •出现故障时RDY灯会闪烁
3.保养维护
3.6模拟量输入、输出模块引脚图：
2.主控系统的装配
2.4附件：速度开关、风速传感器、风向传感器、
振动开关、振动分析模块、凸轮开关、转速传感器、温度传感器。
3.保养维护
3.1中央处理器：
系统状态指示 RUN绿色：正常 INIT橙色：系统初始化 ERR红色：系统错误
系统拨码开关（默认44）
USB1.1接口
DC24V电源接口
CANOpen
低速轴测速盘齿数：24；高速轴、发电机测速盘齿数：2。
3.保养维护3.20Fra bibliotek机对北：1）、当风机吊装完后，机舱与地理北向有一个角度； 2）、电缆应保持上电前的垂直悬挂、无缠绕状态（0°）； 3）、主控系统维护菜单模式下的“电缆缠绕角度”以及参数“机舱安装对北偏差”均设定为0°。 4）、手动顺/逆时针偏航风机至地理北向位置（注：在此过程中“电缆缠绕角度”以及“机舱位置偏移角度”将显示相同的度数）。在主控系统维护菜单下查看此时电缆缠绕角度，并将参数“机舱安装对北偏差”设定为此值。 5）、现在“机舱位置偏移角度”将显示为0°，但电缆缠绕角度值没有变化，及代表此时正常的电缆缠绕角度值。 6）、因现场风机安装角度差异，每台风机“机舱安装对北偏差”值均不一样。
3.保养维护
3.12电力测量模块（电量变送器）典型接线
高压：三相四线 Y形接线采用 3CT、3PT

DCS系统培训(ECS-100)考核试题

ECS-100系统培训考核试卷单位姓名：一.判断题：（请在括号内填上√或×）1.ECS系统的主控制卡与数据转发卡之间是通过SCnetII网络相联接的。

（）2.ECS系统的模拟量输入卡的基本精度可达到±0.02FS～±0.01FS。

（）3.ECS系统在运行中能带电插拔卡件，但不能带电插拔电源块。

（）4.ECS系统主要应用在连续生产过程，对间歇生产过程不适用。

（）5.ECS系统在不打开控制站机柜门的情况下，可以从故障诊断画面上了解到控制站机柜中卡件的详细布置图，并且也可了解控制站的卡件工作的情况及发生故障的情况。

（）6.当操作站死机的时候，不会引起现场自动控制回路的无法正常工作，因此，当回路自动控制运行良好时，ECS可脱机操作。

（）7.ECS系统接地的目的一是为了安全、二是为了抑制干扰，ECS系统接地的种类有系统地、屏蔽地、保护地。

（）8.在ECS系统中，一台运行SupView软件的计算机称为一个节点。

（）9.在ECS系统中，执行SView的数据采集和管理功能，位于工厂层直接和过程硬件相连的节点称为Server节点，而通过网络连接到服务器浏览数据的节点称为Client节点。

（）10.在回路调整软件中，单回路手/自动切换的原则为无扰动切换，P、I、D各参数修改的原则为达到更好的自动化控制效果。

（）11.ECS系统的监控画面可以在监控画面的趋势图上实时趋势图和历史趋势图可以同时显示。

（）二、填充题1、DDZ-II型的标准电流值，DDZ-III型的标准电流值是。

DDZ-II型的标准电压值是，DDZ-III型的标准电压值是。

2、ECS系统控制站内部的网络叫，其中FW243卡件的作用为：。

3、主控卡有、、三种启动模式。

4、过程控制网的通讯介质有、、、。

5、工业控制中常用PID调节，这里的P、I、D分别指、、。

在回路调整画面中，内部仪表的PV是指、SV指、MV指。

6、浙大中控的ECS系统的软件包叫，他包括为、、三部分，其中，实时监控软件的基本功能为、。

风力发电机组主控系统培训课件

二、主控产品简介
3. 参数指标
目前三一主控系统的产品如表2.2所示
表2.2 三一主控系统型谱
产品名称 1.5MW陆上低温型风机主控系统 1.5MW陆上高原型风机主控系统 2.0MW陆上低温型风机主控系统 2.0MW-60Hz低温型风机主控系统 2.0MW海上型风机主控系统 3.0MW海陆兼容型风机主控系统 ...
21
品质改变世界
三、主控产品组成部分（电气
电气组成
机舱柜主要有：
(1) 控制单元；(2) 低压器件；(3) 电源单元； (4) 安全链系统；(5)防雷单元；(6) 通讯单元；(7) 监控单元
塔底柜主要有： (1) 电源单元 ; (2) 传感器单元 ; (3) 控制单元;(4) 监控单元;(5) 通讯单元
产品型号 SYK15L SYK15H SYK20L SYK20LE SYK20S SYK30S ...
13
品质改变世界
二、主控产品简介
4. 功能介绍
风
风轮
传动链
当前桨距角
变桨系统
当前桨距角
给定的桨距角
核心功能辅助功能
主控制器
发电机
变流器
测
量
的
转
速转
矩
环境和设备状态检测
远程通讯/ 人机交互
日志、报警和故障处理
• 外部通讯是指主控与远端数据服务器，多个风机控制器之间的数据传输，通常使用 EtherNET TCP/IP（局域网络）实现。
图3.2 主控系统产品实物
22
品质改变世界
三、主控产品组成部分（电气
配电线路图
图3.3 主控系统配电线路示意图 23
品质改变世界

风电机组主控系统培训课件

运行数据可以通过连接到远程通讯模块或因特网的PC机进行历史数据的调用，也就是说，风机的完整的状况信息可以被熟悉的操作人员和维护人员获知利用。但是要提供安全密码等级，正确的安全密码才允许远程控制。
二、风机控制系统的作用-基本功能
并网运行的FD型风力发电机组的控制系统具备以下功能： ① 根据风速信号自动进入启动状态或从电网切出。 ② 根据功率及风速大小自动进行转速和功率控制。 ③ 根据风向信号自动偏航对风。 ④ 发电机超速或转轴超速，能紧急停机。 ⑤ 当电网故障，发电机脱网时，能确保机组安全停机。 ⑥ 电缆扭曲到一定值后，能自动解缆。 ⑦ 当机组运行过程中，能对电网、风况和机组的运行状况进行检
1安全链安全链是一个硬回路，由所有能触发紧急停机的触点串联而成，任何一个触发都会导致紧急停机。以下是构成紧急停机的信号点：
位于机舱控制柜上的紧急停机按钮，机舱内便携式控制盒停机按钮，变频器控制柜上的紧急停机按钮。
低速轴超速信号，发电机转速超速信号。超过额定功率的1.5倍。振动超限主控系统触发的变浆控制失败电缆扭曲： ±4旋转 2变浆控制三个叶片变桨分别由三个带变频控制的三个直流电机驱动，通过L+B控制器同步调整动作。如果是电网故障或安全停机，每个电机的电源由各自的后备蓄电池提供。变桨控制除了调节功率外，还作为三重冗余保护。每个叶片多安装有一个角度编码器，每个电机也装有一个编码器，在运行中， L+B控制还监视变桨电机的电流和温度，三个蓄电池循环充电控制，蓄电池电压检测，并通过串口与控制器通讯进行数据传输。 3安全刹车风机装有两个刹车卡钳，通过作用在装在高速轴上的刹车盘来止动。刹车卡钳直接安装在齿轮箱壳体上。止动时靠弹簧力，张开时靠液压力。
二、风机控制系统的作用-检测风机运行状态

Infrasys系统培训手册

4、结账收银
（以下的图片实例为阿尔萨斯西餐厅）客人欲结账离店时，收银员在台号模式中进入客人台面，点击右下角“印单”按钮为客人打印单据注：客人结账必须要为客人打印单据才能继续收银
选择印单的语言
2.进入收银界面，输入收银账号和密码
1.印单后系统会返回到台号模式，客人台号显示为已印单点击离开，返回主台面，点击收银按钮
Infrasys培训手册
酒店信息化协会
Infrasys系统操作结构图
具体操作
• 1、进入系统
• 长按显示屏向下方的按钮，屏幕上会显示出如下界面：
Login输入“01”，进入系统后，如图：
I吧工作人员主台面如下图所示：
2、更改营业区
客人结账后，台号模式下客人的曾用台号变为“空台”，证明操作完成。
5、更改人数点击下方的“更改人数”按钮，输入更改后的人数，按输入键确定即可
6、更改菜品数量点击屏幕下方“更改项目数量”按钮。
1.选择需要更改的菜品
2.输入经理编号和密码
3.输入更改之后数量，按输入键结束
7、删除菜品选择最下方的“多项目删除”按钮注：多项目删除可删除多个，项目删除一次只能删除一个，一般多用多项目删除。
•
再见
输入客人结账台号（已印的单据上会有客人台号）
选择客人付款方式，并输入客人给的实际现金金额
实际金额输入完毕后，按enter按钮，系统会提示找赎金额，按系统提示，将多余金额找还给客人。
注：一般为现金付款，如有活动或者会议时可能为应收账款。客人要求应收账款时，收银员必须与I吧的负责老师联系，征得老师同意，才能使用应收账款。所有收银的单据必须装订在一起，保存好。如当日有应收账款要做好统计，并向老师反馈。
