压力流(虹吸式)屋面雨水排水系统水力计算
虹吸排水-工料规范、技术要求

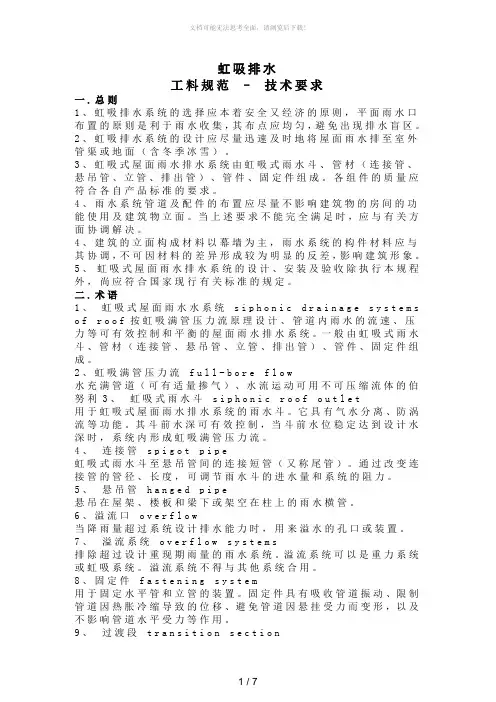

虹吸排水工料规范–技术要求一.总则1、虹吸排水系统的选择应本着安全又经济的原则，平面雨水口布臵的原则是利于雨水收集，其布点应均匀，避免出现排水盲区。
2、虹吸排水系统的设计应尽量迅速及时地将屋面雨水排至室外管渠或地面（含冬季冰雪）。
3、虹吸式屋面雨水排水系统由虹吸式雨水斗、管材（连接管、悬吊管、立管、排出管）、管件、固定件组成。
各组件的质量应符合各自产品标准的要求。
4、雨水系统管道及配件的布臵应尽量不影响建筑物的房间的功能使用及建筑物立面。
当上述要求不能完全满足时，应与有关方面协调解决。
4、建筑的立面构成材料以幕墙为主，雨水系统的构件材料应与其协调，不可因材料的差异形成较为明显的反差，影响建筑形象。
5、虹吸式屋面雨水排水系统的设计、安装及验收除执行本规程外，尚应符合国家现行有关标准的规定。
二.术语1、虹吸式屋面雨水水系统s i p h o n i c d r a i n a g e s y s t e m s o fr o o f按虹吸满管压力流原理设计、管道内雨水的流速、压力等可有效控制和平衡的屋面雨水排水系统。
一般由虹吸式雨水斗、管材（连接管、悬吊管、立管、排出管）、管件、固定件组成。
2、虹吸满管压力流f u l l-b o r e f l o w水充满管道（可有适量掺气）、水流运动可用不可压缩流体的伯努利3、虹吸式雨水斗s i p h o n i c r o o f o u t l e t用于虹吸式屋面雨水排水系统的雨水斗。
它具有气水分离、防涡流等功能。
其斗前水深可有效控制，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。
4、连接管s p i g o t p i p e虹吸式雨水斗至悬吊管间的连接短管（又称尾管）。
通过改变连接管的管径、长度，可调节雨水斗的进水量和系统的阻力。
5、悬吊管h a n g e d p i p e悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。
6、溢流口o v e r f l o w当降雨量超过系统设计排水能力时，用来溢水的孔口或装臵。
虹吸雨水计算
虹吸雨水计算【篇一：虹吸雨水系统管径粗算表】【篇二：虹吸雨水计算书】虹吸雨水计算书计算原理参考《建筑与小区雨水利用工程技术规范》（gb50400-2006）一、基本参数：管材：hdpe 温度：10℃二、基本计算公式：1、暴雨强度公式：q=167a(1+clgp)n(t+b)2、雨水设计流量公式：f -- 汇水面积（hm2）1 hm2 = 10000平方米 3、管道沿程阻力公式： lv2d2gg -- 重力加速度（m/s2）取 9.81 4、阻力系数：式中：△ -- 管壁绝对粗糙度（mm），由管材生产厂提供 re -- 雷诺数5、局部阻力损失：2hj=∑t5vx式中：hj--局部阻力损失（mbar）1mbar=100pa=0.1kpa t -- 局部阻力系数 vx -- 管道某一x断面处流速（m/s）6、总阻力损失h总=hf+hj7、管道某一x断面处的压力：2px?98.1?hx?5vx??zx?2式中： px -- 管道某一x断面处的压力（mbar）1mbar=100pa=0.1kpa hx -- 雨水斗顶面至计算断面的高度差（m）vx -- 管道某一x断面处流速（m/s）∑zx-2 -- 断面处对应最远雨水斗至计算断面的总阻力损失之和（mbar）8、压力余量计算公式：pr98.1h5v12z式中：△pr -- 压力余量（mbar）1mbar=100pa=0.1kpa h--雨水斗顶面与排水管出口的几何高差（m） v1 -- 排水管出口的管道流速（m/s）∑z -- 最远雨水斗至排水口处的总阻力损失之和（mbar） 9、流速 v=4q2式中：v -- 流速(m/s)q -- 管段流量（l/s）d -- 管道的计算内径（m）三、计算结果：管道最大负压值： -81.37 kpa 压力余量：20.3 kpa四、虹吸雨水水力计算表：【篇三：虹吸排水材料量计算公式】1. 方钢（m）：（6m/根）横长/62. 方钢连接件（个）：=方钢根数-13. 骑卡（个）：每2m一个 =方钢长度/24. m10内膨胀（个）：=骑卡数量（可适当上调）5. m10螺纹杆：（3m/根）：骑卡数量*1.5m(与墙壁间长度)/36. 管卡（个）：间距为管道直径的10倍。
虹吸排水-工料规范、技术要求

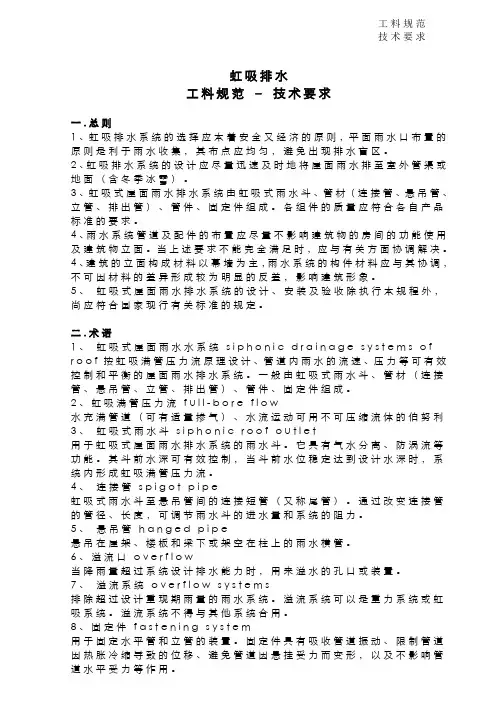

虹吸排水工料规范–技术要求一.总则1、虹吸排水系统的选择应本着安全又经济的原则，平面雨水口布置的原则是利于雨水收集，其布点应均匀，避免出现排水盲区。
2、虹吸排水系统的设计应尽量迅速及时地将屋面雨水排至室外管渠或地面（含冬季冰雪）。
3、虹吸式屋面雨水排水系统由虹吸式雨水斗、管材（连接管、悬吊管、立管、排出管）、管件、固定件组成。
各组件的质量应符合各自产品标准的要求。
4、雨水系统管道及配件的布置应尽量不影响建筑物的房间的功能使用及建筑物立面。
当上述要求不能完全满足时，应与有关方面协调解决。
4、建筑的立面构成材料以幕墙为主，雨水系统的构件材料应与其协调，不可因材料的差异形成较为明显的反差，影响建筑形象。
5、虹吸式屋面雨水排水系统的设计、安装及验收除执行本规程外，尚应符合国家现行有关标准的规定。
二.术语1、虹吸式屋面雨水水系统s i p h o n i c d r a i n a g e s y s t e m s o f r o o f按虹吸满管压力流原理设计、管道内雨水的流速、压力等可有效控制和平衡的屋面雨水排水系统。
一般由虹吸式雨水斗、管材（连接管、悬吊管、立管、排出管）、管件、固定件组成。
2、虹吸满管压力流f u l l-b o r e f l o w水充满管道（可有适量掺气）、水流运动可用不可压缩流体的伯努利3、虹吸式雨水斗s i p h o n i c r o o f o u t l e t用于虹吸式屋面雨水排水系统的雨水斗。
它具有气水分离、防涡流等功能。
其斗前水深可有效控制，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。
4、连接管s p i g o t p i p e虹吸式雨水斗至悬吊管间的连接短管（又称尾管）。
通过改变连接管的管径、长度，可调节雨水斗的进水量和系统的阻力。
5、悬吊管h a n g e d p i p e悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。
6、溢流口o v e r f l o w当降雨量超过系统设计排水能力时，用来溢水的孔口或装置。
1.3.0 屋面雨水系统计算说明
DN150
DN200
雨水斗形式
87 型 虹吸式
— 6-18
10-12 12-32
19-25 25-70
42-55 100-140
75-90 —
2 重力流雨水系统各管段通过本表计算出暴雨强度，再引入各类管道校核计算表中，根据校核的管道 负担汇水面积计算设计流量；也可通过本表直接计算设计流量，直接填入各表。
11
5
6
12 13
14
15 16
1.3.5 虹吸式雨水排水系统计算例题
2 使用说明
2.1 颜色说明 1 表中兰底色格内为必须输入的已知数据，其中数字为提示值，使用者可以根据实际情况修改。 2 绿色字体为引用其他表格数据或计算结果。 3 粉色字体为中间计算结果，一般情况下使用者不必改动。 4 红色斜体字为最终计算结果。 5 “函数”和“参数”sheet 表使用者一般不要改动。
1.3.5 计算表编制例题
例题基本参数（见图 1.3.5）
雨水斗编号
1
2
3
4
5
设计流量(L/s)
10.5
10.5
12
12
12
悬吊管与雨水斗高差(m)
1.01（>1m）
雨水斗型号
DN75
虹吸雨水系统计算高差△H (m)
21.07（节点 1～16）
系统管材
钢管
雨水斗 1.5
6 12
3
1
2
3
4
7
8
9
10
2.2 降雨历时为 5 分钟的降雨强度和设计流量计算表
本表的作用：
1 可校核屋面雨水斗的额定排水能力是否满足其负担汇水面积内的设计流量。不同雨水斗的额定排水 能力可参考下表，其中虹吸式雨水斗应根据具体的产品确定其最大泄流量。
虹吸式雨水斗流量
虹吸式雨水斗流量【篇一：虹吸雨水技术要求】三、技术规格及要求：1 、虹吸雨水斗：1 ）本次招标范围内的雨水斗采纳拥有国家专利的防冻型虹吸雨水斗；2 ）本次招标范围内雨水斗规格不得小于dn90 且不得大于 dn110 ，雨水斗应经特别设计，带有防备外罩和抗旋涡装置；3）防备罩应采纳拥有防腐性能的铝合金产品，使用及质保年限应与整系统一致致；4）雨水斗斗体须采纳等级 grade 1.4301 （ 304 ）的奥氏体非磁性不锈钢制品；5）雨水斗连结收尺寸由依据设计计算确立，连结收资料应与管道资料一致；6）雨水斗泄流量应为 12 ～50 升/秒。
雨水斗的实质工作泄流量应不大于其额定泄流量；7）雨水斗与屋面或天沟和管路系统应靠谱连结。
设置在屋面上的虹吸式雨水斗，其接触片的材质应与屋面防水资料相适应。
设置在天沟内的虹吸式雨水斗可采纳带连结片的形式，连结片的材质应依据天沟的材质确立。
2、系统的管材管件采纳不锈钢资料：a)所有雨水管均应为不锈钢管。
不锈钢管应采纳应该采纳等级为grade1.4301 （ 304 ）奥氏体非磁性不锈钢，且切合《流体输送用不锈钢焊接钢管》（ gbt12771 ）、《建筑给水排水设计规范》（gb 50015 ）和《建筑给水排水及采暖工程施工质量查收规范》（gb50242 ）的规定。
b)不锈钢管应采纳氩电联焊（氩弧焊打底，不锈钢焊条手工电焊对焊成型），氩弧焊打底焊接时，焊缝内侧应充氩气保护，不锈钢管连结焊缝应开坡口，坡口尺寸及管道焊接质量应切合《工业金属管道工程施工及查收规范》（ gb 50235 附录 b）和《现场设备、工业管道焊接工程施工及查收规范》（ gb 50236 ）的要求。
焊缝外观质量不低于焊缝质量分级标准 -iii 级标准（ gb 50236 的规定）。
焊接处应做酸洗、钝化、打磨、抛光等表面办理。
c)不锈钢管的曲折部分应采纳成品弯头，应保证曲折部分红型质量切合设计及计算要求。
飞机场机库大屋面虹吸雨水排水系统施工方案
大屋面虹吸雨水排水系统技术摘要：A380机库工程，屋面面积约40000㎡，雨水排水系统采用虹吸排水系统，本文就虹吸排水系统采用、设计与施工进行了阐述，总结了虹吸排水系统的设计与施工经验，为虹吸排水系统的进一步推广使用积累了经验。
关键词：屋面排水虹吸排水1.工程概况A380机库是目前亚洲最大的机库，是某机场航站楼的配套工程。
机库从2006年起兴建，总建筑面积超过64285万平方米，可容纳6架A380同时维修。
整个屋面设置了3道南北向通长的天沟，分成了3个大的汇水分区，共采用了232个雨水斗。
单条天沟长约353m，内设置有四套虹吸系统，屋面总汇水面积约为40832㎡。
2.工程特点、难点2.1机库屋面面积大，总汇水面积大本工程屋面总汇水面积约为40832㎡，屋面分为3个大的汇水分区，屋面总汇水量和各分区汇水量都较大。
2.2管道地面安装，网架提升过程中的变形问题A380机库的虹吸雨水悬吊管是在地面上安装完成之后随屋面网架一起吊装就位的，因此存在管道随着网架下饶的变形问题，须防止产生倒坡。
2.3工程工期紧，主管悬吊方式采用下吊式本工程的排水管道系统是在网架屋盖安装完成之后，作提升准备这段时间中完成安装的，因此工期非常紧，为了节省工期，经认真验算，最后采用了主管下吊式悬吊。
2.4虹吸排水系统由于虹吸作用管道产生振动作用虹吸排水系统由于虹吸作用，管内水流速较高，对管壁有较好的冲刷洁净作用，但同时会在管道产生一定的冲击振动力，在设计和施工中要特别注意，尤其是管接头。
3.设计方案3.1系统原理及形成的图解说明3.1.1虹吸屋面雨水排水系统是在满流条件下利用伯诺里方程式，通过周密的水力计算，充分利用屋面和地面的高差产生能量形成虹吸作用，快速将屋面雨水排至室外。
3.1.2虹吸雨水斗是系统组成的关键部件，独特设计的虹吸雨水斗带有反涡流装置在设计条件下，进水漩涡被破坏，进入系统的雨水在设计条件下呈现水满流状态。
3.1.3屋面雨水汇集，在系统管道内形成虹吸的几种流态图解如下：3.1.4 虹吸屋面雨水排放系统的技术优势：⑴悬吊管接入的雨水斗数量增多，在满水力计算要求下，接入的雨水斗数量不受限制，从而减少了立管的数量。
压力流(虹吸式)雨水排水系统
后退
前进
返回本章总目录
返回本书总目录
虹吸式雨水斗
进水格栅
整流罩
下沉式雨水斗
接出管
后退
前进
返回本章总目录
返回本书总目录
6.4
压力流(虹吸式)雨水排水系统
在雨水斗的接出管上，由于一般的虹吸式雨水
斗都有较大的水头损失，加上雨水斗的出水管较
细，管道内流速较快，速度水头较大，两项之和
与可利用的水头之差的绝对值不大，雨水斗以下 的连接管，管道内呈小的负压或正压。
后退
前进
返回本章总目录
返回本书总目录
6.4
压力流(虹吸式)雨水排水系统
6.4.1 雨水排水系统的设置
５．排出管 雨水排出管设计时，要留有一定的余地。 ６．埋地横管 管径：埋地管的最小管径为200mm，最大不超过600mm。
埋设要求：不得穿越设备基础及其它地下构筑物；埋设深度，
一般可参照排水管道的规定，在民用建筑中不得 小于0.15m。 管道材料：可采用铸铁管、钢管或高密度聚乙烯管等。埋地 管也可采用混凝土管、陶土管。
后退
前进
返回本章总目录
返回本书总目录
6.4
压力流(虹吸式)雨水排水系统
４．压力流雨水排水系统的适用条件
各种屋面雨水排水系统的选择，除考虑安全性、经济性 以外，主要应根据各种雨水排水系统的特点，结合当地以及 该建筑的实际情况综合分析后确定。
后退
前进
返回本章总目录
返回本书总目录
6.4
压力流(虹吸式)雨水排水系统
6.4
压力流(虹吸式)雨水排水系统
在悬吊管中，水流从悬吊管的最远端向立管方向运动， 沿流动方向，水头损失迅速增加，而雨水斗前的水位变化不 大，即可利用的水头几乎维持不变，按水力学中的能量方程 进行分析，可知管内呈不断增大的负压，在与立管的交叉点 处负压最大。
浅议屋面雨水虹吸排水系统的设计
浅议屋面雨水虹吸排水系统的设计发布时间：2022-08-03T07:04:24.421Z 来源：《工程管理前沿》2022年3月第6期作者：周成文黎小江[导读] 重力流是较为传统的屋面雨水排水系统，该排水系统采用的雨水斗为重力式，以自由堰流的方式流入雨水周成文黎小江中建一局集团第五建筑有限公司江西省赣州市341000摘要：重力流是较为传统的屋面雨水排水系统，该排水系统采用的雨水斗为重力式，以自由堰流的方式流入雨水斗的水夹杂着空气形成水气混合流，这样就导致了传统重力流排水系统的雨水斗设计流量偏小，同时因其水力特性，该系统还有排水立管多，对层高影响大等问题。
关键词：屋面雨水；虹吸排水系统；设计前言随着我国社会经济的迅速发展，建筑越来越大型，导致平面的设计跨度和柱距越来越大，也给屋面雨水的排放系统带来了新的挑战，在传统的重力式屋面雨水排水中，大型建筑的屋面在保证相同的排水作用下会增加很多雨水排水的立管，同时要扩大管径的面积，占用一定的空间。
而虹吸式雨水排水系统对比传统重力式于屋面雨水排水系统出现了更多的优势，得到更多的应用。
1虹吸式排水系统的概念和意义芬兰在20世纪60年代的时候就已经开始利用虹吸式排水系统，随着虹吸式排水系统的推广，在欧美，美国，日本等国家也开始应用起来，之后我国在2001年的时候也开始应用虹吸式排水系统。
在应用虹吸式排水系统的过程中，推广应用的速度非常快，而且随着应用的不断实践，我国也成功地研制出了新的压力流屋面雨水排水系统，在屋面排水中被广泛应用。
一开始的屋面雨水排水系统靠的是重力流排水系统，雨水在屋面经过汇集之后，通过雨水斗斗下方的立管流出来，在通常情况下，在传统的重力流排水系统下，雨水沿着立管管壁流下的时候只是占用一小部分，而另一部分都是空余的，都是空气。
这时候的重力流排水系统可以进行调整变为满管流，这样就可以改变立管的直径，产生抽吸的作用，提高水向下流的速度，提高效率。
虹吸排水系统简单来说就是排水系统在一定量的雨水下立管是满流的状态，和传统重力流排水系统下的立管状态存在很大的区别。
屋面虹吸雨水规范
屋面虹吸雨水规范篇一：虹吸式屋面雨水排水系统技术规程虹吸式屋面雨水排水系统技术规程1 总则1.0.1 为使虹吸式屋面雨水排水系统做到技术先进、安全可靠、经济合理，确保工程质量，制定本规程。
1.0.2 本规程适用于新建、改建和扩建的工业与民用建筑虹吸式屋面雨水排水系统的设计、安装及验收、维护。
1.0.3 虹吸式屋面雨水排水系统由虹吸式雨水斗、管材（连接管、悬吊管、立管、排出管）、管件、固定件组成。
各组件的质量应符合各自产品标准的要求。
1.0.4 虹吸式屋面雨水排水系统必须按设计文件和施工图施工，变更设计必须经原设计单位同意。
1.0.5 虹吸式屋面雨水排水系统的设计、安装及验收除执行本规程外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 虹吸式屋面雨水水系统 siphonic drainage systems of roof按虹吸满管压力流原理设计、管道内雨水的流速、压力等可有效控制和平衡的屋面雨水排水系统。
一般由虹吸式雨水斗、管材（连接管、悬吊管、立管、排出管）、管件、固定件组成。
2.0.2 虹吸满管压力流 full-bore flow水充满管道（可有适量掺气）、水流运动可用不可压缩流体的伯努利（Bernoulli）方程描述、管道中有明显负压的一种流态。
2.0.3 虹吸式雨水斗 siphonic roof outlet用于虹吸式屋面雨水排水系统的雨水斗。
它具有气水分离、防涡流等功能。
其斗前水深可有效控制，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。
2.0.4 连接管spigot pipe虹吸式雨水斗至悬吊管间的连接短管（又称尾管）。
通过改变连接管的管径、长度，可调节雨水斗的进水量和系统的阻力。
2.0.5 悬吊管 hanged pipe悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。
2.0.6 溢流口 overflow当降雨量超过系统设计排水能力时，用来溢水的孔口或装置。
2.0.7 溢流系统 overflow systems排除超过设计重现期雨量的雨水系统。
满管压力流_虹吸式_雨水系统天沟计算探讨_高敬
３
４ １ ６８０ １４７．４２ １ ０００ ２５０ １５６．５７
４
３ １ ２６０ １１０．５７ ８００ ２５０ １１８．４６
从表１可看出，虹 吸 雨 水 系 统 设 置 的 数 量 直 接 影响雨水天沟的断面尺寸。
３ 天 沟 计 算 方 法 合 理 性 分 析 比较上述各种计算方法得出的天沟过水断面尺
天沟过水 断 面／ｍ２
０．０９
０．２２
０．６
０．２
天沟尺 寸／ｍ
０．６× ０．１５
０．６×０．３７ １．２× （１×０．２２） ０．５
０．８× ０．２５４ ６源自给水排水 Ｖｏｌ．３９ Ｎｏ．２ ２０１３
计 算 天 沟 尺 寸 ，雨 水 斗 大 小 的 选 择 至 关 重 要 ，选 用 的 雨 水 斗 越 小 ，其 所 服 务 的 汇 水 面 积 就 越 小 ，由 此 计 算 的天沟尺寸 也 越 小。 但 是 在 降 雨 过 程 中，雨 水 系 统 并不是始终在虹 吸 满 管 压 力 流 流 态 下 工 作，而 是 在 无 压 流 、两 相 流 及 有 压 流 之 间 相 互 转 换 的 ，雨 水 斗 只 有 在 有 压 流 状 态 （即 虹 吸 系 统 形 成 ）时 才 能 够 达 到 其 设计排水量，而天 沟 内 汇 集 的 雨 水 也 只 有 在 虹 吸 系 统形成时才能够 快 速 排 除，所 以 天 沟 尺 寸 不 仅 与 雨 水 斗 的 大 小 有 关 ，还 与 雨 水 悬 吊 管 、立 管 及 排 出 管 等 管道系统密 切 相 关，即 与 虹 吸 雨 水 系 统 相 关。 另 外 当一个雨水 斗 堵 塞 时，也 会 出 现 不 合 理 的 情 况。 由 此可见，以１个虹 吸 雨 水 斗 所 服 务 的 汇 水 面 积 来 计 算天沟尺寸缺乏合理性。
雨水排水系统的水力计算
0.025
后退
前进
返回本章总目录
6.3 雨水排水系统的水力计算
6.3.2 系统计算原理与参数
返回本书总目录
３．横管 横管包括悬吊管、管道层的汇合管、埋地横干管和出户管，
横管可以近似地按圆管均匀流计算：
I 的确定分为重力流和重力半有压流两种情况。 横管的管径根据各雨水斗流量之和确定，并宜保持管径不变。
取25×10－5 m；
α ——充水率，塑料管取0.3，铸铁管取0.35；
d ——管道计算内径，m。
后退
前进
返回本章总目录
6.3 雨水排水系统的水力计算
6.3.2 系统计算原理与参数
返回本书总目录
重力半有压流状态 雨水排水立管 按水塞流计算， 铸铁管充水率：
α＝0.57～0.35
小管径取大值， 大管径取小值。
管径 I
0.02 0.03 0.04 0.05 0.06 0.07
75mm
3.07 3.77 4.35 4.86 5.33 5.75
100mm 150mm 200mm 250mm
6.63 8.12 9.38 10.49 11.49 12.41
19.55 23.94 27.65 30.91 33.86 36.57
6.3.2 系统计算原理与参数
返回本书总目录
５．溢流口 功能：主要是雨水系统事故时排水和超量雨水排除。
按最不利情况考虑，溢流口的排水能力应不小于50年重
现期的雨水量。溢流口的孔口尺寸可按下式近似计算：
式中
Q——溢流口服务面积内的最大降雨量，L/s； b——溢流口宽度，m； h——溢流孔口高度，m； m——流量系数，取385； g——重力加速度，m/s2，取9.81。
压力流(虹吸式)屋面雨水排水系统设计应用
压力流（虹吸式）屋面雨水排水系统设计应用作者：何灼文来源：《中国新技术新产品》2009年第13期摘要：随着建筑技术的不断发展，大空间、大容量、大面积的公共建筑，工业厂房、库房需求量越来越大。
对屋面雨水排放技术的要求将越严格，传统的排水方式已不能完全满足现代建筑的需求。
而压力流（虹吸式）雨水排水系统的应用必将是现代建筑大面积屋面排水问题的非常有效的解决方式。
关键词：压力流；雨水排水系统1 压力流雨水排水系统原理：虹吸是利用重力作用，在管道内产生局部真空，而产生虹吸现象。
它通过利用能隔离空气的雨水斗实现水、气分离，开始时由于重力作用雨水不断流向管内，使管道内逐渐产生真空。
当管中的水流呈现压力流状态时，形成虹吸效应（密闭的管道系统内形成满流状，雨水因重力作用在立管处跌落产生虹吸）。
不断进行排水。
虹吸（屋面雨水）排水系统，是经过精密的水力计算，设计的能充分利用水的动能，在密闭的管道系统中产生连续不断的虹吸作用，实现快速、高效的排除屋面雨水。
它是解决大屋面雨水排放的先进排水技术。
2 压力流雨水排水系统的特点：广泛适用于各种不同类型、用途的建筑物；管道无需坡度敷设；降低管材的管径；现场施工量减少；更少的材料，节省安装空间；管道具有自洁能力。
从设计到施工简单快捷。
适用于各种类型、各种用途的建筑物屋面，包括平屋顶屋面也能适用，这一点解决了传统排水方式很难解决排除的问题；其排水悬吊管可作无坡度敷设,悬吊管始终保持同一高度，可以腾出更多有效的建筑机电、设备安装空间；相同管径排水泄流量大，可降低排水管管径或减少排水立管数量,节约安装空间；管材及管件(配件)的使用量减少；所需地下埋管量较少,有效减少现场施工量和土方开挖、回填工作量；管内水流流速大于1m/s,能使管道具有很好的自清自洁能力。
3 压力流雨水排水系统的适用条件。
各种屋面排水系统的选择，除考虑安全性、经济性以外，主要应根据各种雨水排水系统的特点，结合不地以及该建筑的实际情况综合分析后确定。
虹吸雨水系统技术标准
虹吸雨水系统技术标准1.1产品标准和规范1、采用的标准和规范（包括但不限于以下标准）：1）建筑给水排水设计规范GB50015-2003（2009年版）2）建筑给水排水及采暖工程施工质量验收规范GBJ50242-20023）国家雨水斗安装图集01S3024）全国民用建筑工程设计技术措施给水排水（2009）5）虹吸式屋面雨水排水系统技术规程CECS183:20056）《虹吸雨水斗》CJ/T245-20072、上述标准规范与现行版本不一致时，以最新的标准规范为准。
1.2设计参数虹吸式雨排水系统设计参数为：重现期按高于10年一遇暴雨计算，溢流系统按50年一遇暴雨校核。
暴雨强度公式：()465.0lg745.01975tp q+=屋面径流系数为1.0。
当采用多斗系统时，各雨水斗至系统结束点的水头损失允许误差应小于1mH2O。
1.3基本功能及要求1）整个雨排水系统应在满足排除设计降雨量的前提下安全、可靠、有效地运行。
并应保证完备齐全的抗渗漏，防火、抗地震、隔声、隔振、抗外力冲击、抗温度变化等性能。
系统应尽可能简单合理、安装便捷、维修方便。
2）虹吸雨水系统乙方必须考虑当降雨超过设计暴雨强度时，屋面排水系统应采用可靠的溢流措施，以保证任何情况下建筑物的安全及正常运行，溢流系统应包括在本工程范围内（包括一切设备、材料、附件及相应的安装工作）。
供货商应提供详细的溢流方案。
自然溢流系统应提供溢流孔的位置和大小。
3）管路系统工作压力为 -0.08MPa～0.5MPa。
4）雨排水系统必须满足至少50年的使用寿命。
5）雨水斗和计算软件应具有国家权威机构或国际权威机构的相关认证，同时须满足国家<《虹吸雨水斗》CJ/T245-2007行业标准相关要求。
6）供货商应提供每个管路系统的综合水力平衡计算。
计算应按照《虹吸式屋面雨水排水系统技术规程》（CECS183）进行计算，结果应包括设计暴雨强度、汇水面积、设计雨水流量、每一计算管段的管径、计算长度、流量、流速、压力等。
虹吸雨水计算
虹吸雨水计算【篇一：虹吸雨水系统管径粗算表】【篇二：虹吸雨水计算书】虹吸雨水计算书计算原理参考《建筑与小区雨水利用工程技术规范》（gb50400-2006）一、基本参数：管材：hdpe 温度：10℃二、基本计算公式：1、暴雨强度公式：q=167a(1+clgp)n(t+b)2、雨水设计流量公式：f -- 汇水面积（hm2）1 hm2 = 10000平方米 3、管道沿程阻力公式： lv2d2gg -- 重力加速度（m/s2）取 9.81 4、阻力系数：式中：△ -- 管壁绝对粗糙度（mm），由管材生产厂提供 re -- 雷诺数5、局部阻力损失：2hj=∑t5vx式中：hj--局部阻力损失（mbar）1mbar=100pa=0.1kpa t -- 局部阻力系数 vx -- 管道某一x断面处流速（m/s）6、总阻力损失h总=hf+hj7、管道某一x断面处的压力：2px?98.1?hx?5vx??zx?2式中： px -- 管道某一x断面处的压力（mbar）1mbar=100pa=0.1kpa hx -- 雨水斗顶面至计算断面的高度差（m）vx -- 管道某一x断面处流速（m/s）∑zx-2 -- 断面处对应最远雨水斗至计算断面的总阻力损失之和（mbar）8、压力余量计算公式：pr98.1h5v12z式中：△pr -- 压力余量（mbar）1mbar=100pa=0.1kpa h--雨水斗顶面与排水管出口的几何高差（m） v1 -- 排水管出口的管道流速（m/s）∑z -- 最远雨水斗至排水口处的总阻力损失之和（mbar） 9、流速 v=4q2式中：v -- 流速(m/s)q -- 管段流量（l/s）d -- 管道的计算内径（m）三、计算结果：管道最大负压值： -81.37 kpa 压力余量：20.3 kpa四、虹吸雨水水力计算表：【篇三：虹吸排水材料量计算公式】1. 方钢（m）：（6m/根）横长/62. 方钢连接件（个）：=方钢根数-13. 骑卡（个）：每2m一个 =方钢长度/24. m10内膨胀（个）：=骑卡数量（可适当上调）5. m10螺纹杆：（3m/根）：骑卡数量*1.5m(与墙壁间长度)/36. 管卡（个）：间距为管道直径的10倍。
虹吸排水系统的设计规则及步骤
虹吸式雨水排水系统设计
技术规则：
虹吸式屋面雨水排放系统必需选用虹吸式雨水斗；
一个计算汇水面积内，宜放置不少于两个压力流雨水斗，屋面汇水最低处至少应放置一个压力流雨水斗；
虹吸式雨水斗的间距不宜大于20m;
平屋面宜采用下沉式虹吸式雨水斗，同一悬吊管上接入的雨水斗应采用同一规格，其进水口应在同一程度面上；
虹吸式雨水系统的悬吊管设计流速不宜小于1m/s,立管设计流速不宜小于2.2m/s，不宜大于10m/s;
排水管道总水头损失与流出水水头之和不得大于雨水系统进、出口的几何高差；
同一系统不同支路的节点压差不大于10kpa;
虹吸式雨水排放系统接入市政重力流之前应放大管径，其流速不宜大于1.8m/s,否则需设置消能井；
凡设计虹吸式雨水排放工程和建筑屋面均应设置溢流口（外檐沟除外），溢流堰，溢流管等溢流设备。
溢流排水设备不得危害建筑设备，行人平安等；
雨季前后，需及时清算屋面虹吸式雨水斗导流罩上的杂物。
虹吸流雨水排水系统设计步骤
第一步：计算屋面面积
第二步：计算暴雨强度
第三步：屋面降雨总径流量
第四步：雨水斗数量级及布置
第五步：管道的布置
第六步：计算图输入管长
第七步：输入流量
第八步：管径的计算。
虹吸排水系统原理
虹吸排水系统原理系统原理;润成虹吸式屋面雨水排放系统是按照虹吸满管压力流原理设计，利用“伯诺里”方程，进行周密的计算，系统采用特殊设计的雨水斗，使雨水在较浅的天沟水深下，即可在管道中形成满管流状态，同时利用建筑物屋面与地面的高差所产生的势能，在管道中形成局部真空，从而使雨水斗及水平管内获得附加的水流压力，产生虹吸现象。
利用虹吸作用，极大地加快水在排水管道内的流速，快速排清屋面雨水。
该系统由虹吸式雨水斗，管材（雨水斗支管，水平管吊管，立管及出户管），管配件，固定系统等组成。
重力式雨水系统：重力流雨水排水方式的原理是基于利用屋面结构上坡度，水自然流入屋面上的雨水斗，流入雨水斗的雨水易渗入空气，形成气水混合流。
整个系统的水力计算依靠人手工算为主，管径计算都放大。
同时由于屋顶排水本身要求具有一定的坡度，受屋顶结构的限制，如要有效的排水，需增加雨水斗及相应的排水立管，这些大量的立管需经过最后汇集排入城市雨水管网。
虹吸式雨水排水系统：在最初的一段时间里，虹吸系统与重力式排水系统差不多，都是利用重力进行排水。
当屋面上的水位达到一定高度时，虹吸雨水斗会自动隔断空气进入雨水斗内，从而产生虹吸效果，排水量大大增加。
对于虹吸式屋面雨水排水系统来说，屋面雨水斗预埋必须防范渗漏问题，因为如果出现这种问题，可能会对造价昂贵的建筑带来严重的破坏，甚至危及人身安全。
因此，对于虹吸式屋面雨水排水系统来说，系统的水力计算，选用的产品，虹吸雨水斗的设计布局，以及系统的整体安装，必须要有很高的质量保证。
虹吸排水系统的优势：认为虹吸排水将是未来大屋面雨水排水的发展方向：（1）比重力系统管径小1/2至2/3；（2）减少立管和雨水斗数量；（3）横管不需要坡度、管道走向灵活可根据各种设计要求设置，雨水斗布点灵活；（4）最小的地面开挖工作，雨水井少，施工简单快捷；（5）最大限度地减小天沟的进水深度、系统寿命长；（6）水流速度快具有自洁管道功能、可节省大量维护费用。
